Fasadplugg S-UF 10X100 HEX A2

Transkript

1 Fasadplugg S-UF 10X100 HEX A2 SORMAT ARTIKELNUMMER Fasadplugg för höga laster PRODUKTÖVERSIKT 10 mm nylonpluggar med förlängda skaft, lång expansionszon och variabla monteringsdjup för genomsticksmontage. Skruv medföljer. Prestanda jämförbara med metallankare. Vi rekommenderar S-UF för infästning av metallstommar och S-UP för pluggar för träkonstruktioner. Övriga koder / Material Polyamid / Stål, rostfritt A2 Förpackningar ask (påse): 50 / ytterkartong: 500 / pall: Vikt 38.4 kg / 1000 Tillgänglighet på begäran Pluggkragarna fungerar som isolerande plastbrickor, vilket förhindrar kontaktkorrosion. Färgkodade enligt storlek för enkel identifiering! A2 torrt och fuktigt inomhusbruk, utomhus endast på landsbygden i inlandet. APPLIKATIONER GRUNDMATERIAL Fasadstrukturer Vinkeljärn Fönsterkarmar Dörrkarmar Tjocka fixturer Väggfäste för TV Skåp och garderober Fyrkantstimmer LÄMPLIG ÄVEN FÖR Lättbetongblock Sprucken betong Lättklinkerhålsten Natursten Osprucken betong Håltegel Hålmexitegel Massivt tegel Lättklinkerblock Solid kalksandsten GODKÄNNANDEN / SERTIFIKAT TC Tekniska data INSTALLATIONSDETALJER INSTALLATIONSDETALJER - april 30, :17 e m 16:17:19 1/5

2 Storlek 10 Längd (L) 100 Nyckelvidd 13 Skruvgrepp T40 Max. Montagetjocklek (T ) 50/30 fix Frigående håldiameter (D ) 10,5 Borrdiameter (d ) 10 Min. borrdjup 60/80 Borrdjup (h ) 60/ f Min. montagedjup (H ) 50/70 nom Effektivt sättdjup (H ) 50/70 ef - april 30, :17 e m 16:17:19 2/5

3 Prestandadata Grundmaterial Allt Lasttyp Sättdjup (h nom) Kraftriktning Rek.last Osprucken betong C12/15 N Rec 70 mm 3.5 kn Osprucken betong C12/15 V Rec 70 mm 4.9 kn Sprucken betong C12/15 N Rec 70 mm 1.8 kn Sprucken betong C12/15 V Rec 70 mm 4.9 kn Osprucken betong C20/25 N Rec 70 mm 5.0 kn Osprucken betong C20/25 V Rec 70 mm 4.9 kn Sprucken betong C20/25 N Rec 70 mm 2.6 kn Sprucken betong C20/25 V Rec 70 mm 4.9 kn Massivt tegel fb 12 N/mm² N Rec 70 mm 1.4 kn Massivt tegel fb 12 N/mm² V Rec 70 mm 1.4 kn Håltegel fb 12 N/mm² N Rec 70 mm 0.3 kn Håltegel fb 12 N/mm² V Rec 70 mm 0.2 kn Massivt tegel fb 20,5 N/mm² N Rec 70 mm 1.7 kn Massivt tegel fb 20,5 N/mm² V Rec 70 mm 1.7 kn Solid kalksandsten fb 12 N/mm² N Rec 70 mm 1.7 kn Solid kalksandsten fb 12 N/mm² V Rec 70 mm 1.7 kn Kalksandshåltegel fb 12 N/mm² N Rec 70 mm 0.7 kn Kalksandshåltegel fb 12 N/mm² V Rec 70 mm 0.7 kn Solid kalksandsten fb 20 N/mm² N Rec 70 mm 2.6 kn Solid kalksandsten fb 20 N/mm² V Rec 70 mm 2.6 kn Lättbetong AAC 1,5 N Rec 70 mm 0.25 kn Lättbetong AAC 2,5 N Rec 70 mm 0.45 kn Lättbetong AAC 4,0 N Rec 70 mm 0.8 kn Solid lättklinker fb 3 MN/m² N Rec 70 mm 0.55 kn Lättklinkerhålsten fb 2,7 MN/m² N Rec 70 mm 0.50 kn Lättklinker med isolering fb 4 MN/m² N Rec 70 mm 0.70 kn - april 30, :17 e m 16:17:19 3/5

4 Grundmaterial Lasttyp Sättdjup (h ) Kraftriktning Rek.last Allt Osprucken betong C12/15 N Rec 50 mm 1.4 kn Osprucken betong C12/15 V Rec 50 mm 3.0 kn Sprucken betong C12/15 N Rec 50 mm 0.7 kn Sprucken betong C12/15 V Rec 50 mm 3.0 kn Osprucken betong C20/25 N Rec 50 mm 2.0 kn Osprucken betong C20/25 V Rec 50 mm 3.0 kn Sprucken betong C20/25 N Rec 50 mm 1.0 kn Sprucken betong C20/25 V Rec 50 mm 3.0 kn Massivt tegel fb 12 N/mm² N Rec 50 mm 0.9 kn Massivt tegel fb 12 N/mm² V Rec 50 mm 0.9 kn Håltegel fb 12 N/mm² N Rec 50 mm 0.2 kn Håltegel fb 12 N/mm² V Rec 50 mm 0.2 kn Massivt tegel fb 20,5 N/mm² N Rec 50 mm 1.0 kn Massivt tegel fb 20,5 N/mm² V Rec 50 mm 1.0 kn Solid kalksandsten fb 12 N/mm² N Rec 50 mm 1.0 kn Solid kalksandsten fb 12 N/mm² V Rec 50 mm 1.0 kn Kalksandshåltegel fb 12 N/mm² N Rec 50 mm 0.5 kn Kalksandshåltegel fb 12 N/mm² V Rec 50 mm 0.5 kn Solid kalksandsten fb 20 N/mm² N Rec 50 mm 1.6 kn Solid kalksandsten fb 20 N/mm² V Rec 50 mm 1.6 kn Lättbetong AAC 1,5 N Rec 50 mm 0.15 kn Lättbetong AAC 2,5 N Rec 50 mm 0.25 kn Lättbetong AAC 4,0 N Rec 50 mm 0.45 kn Solid lättklinker fb 3 MN/m² N Rec 50 mm 0.40 kn Lättklinkerhålsten fb 2,7 MN/m² N Rec 50 mm 0.40 kn Lättklinker med isolering fb 4 MN/m² N Rec 50 mm 0.55 kn - april 30, :17 e m 16:17:19 4/5

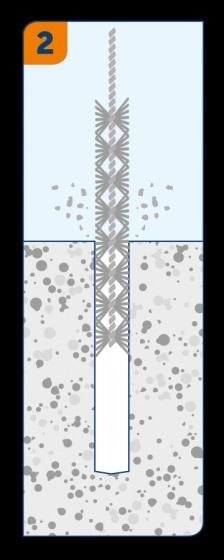

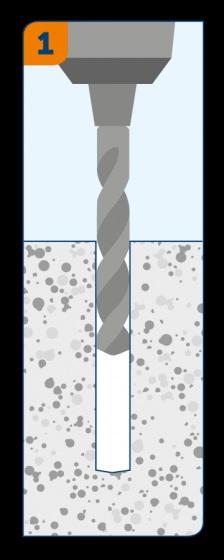

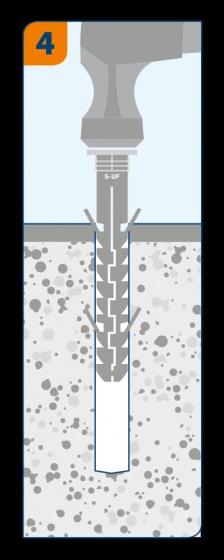

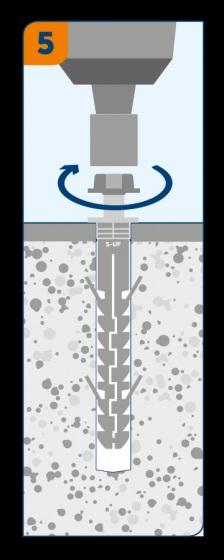

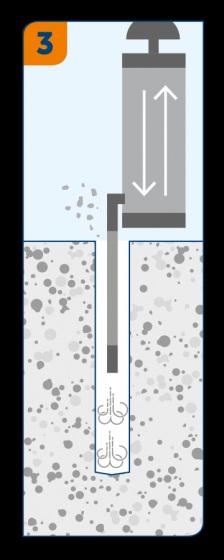

5 Installation - april 30, :17 e m 16:17:20 5/5
