1 IFÄSTIG KATALOG 2018

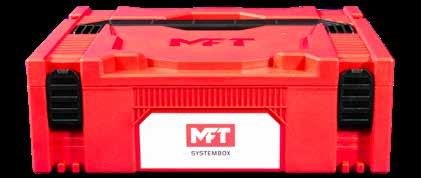

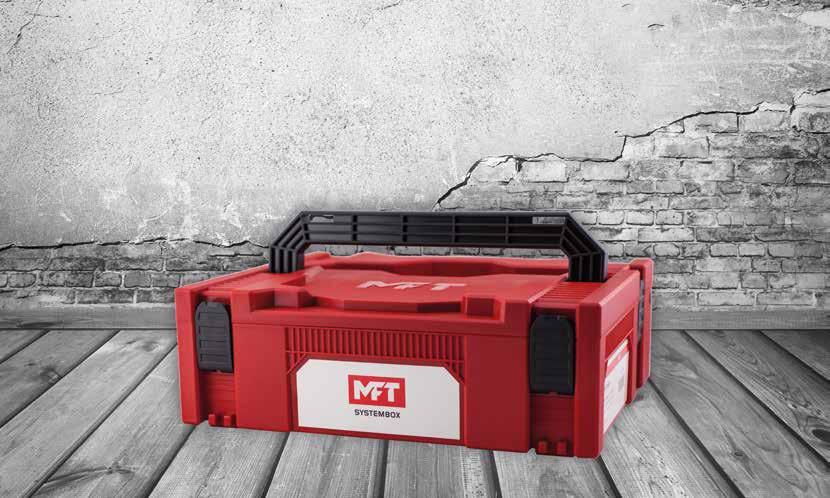

2 MFT Systembox - allt på en plats Innovativa lösningar och produkter, anpassade både för vårt klimat och våra krav. Kompabilitet för förpackningar och förvaring gör din vardag lite enklare. MFT Systembox skapar ordning och reda för dina skruvar och infästningar både på arbetsplatsen och i ditt privata användande. Om du har en Hitachi maskin så kan du koppla ihop dessa systemboxar, vilket ger en enklare förvaring och transport. Art. nr: MFT IFÄSTIG KATALOG 2018

3 MFT Box modeller Box benämning Antal förp / storpack Antal storpack / pall Antal förpackningar / pall Djup Bredd Höjd A 24 (8) 56 (180) B C D E F A B C Mönstermarkering på locket Mönstermarkering på locket Mönstermarkering på locket D E F Mönstermarkering på locket Mönstermarkering på locket Mönstermarkering på locket MFT IFÄSTIG KATALOG

4 IEHÅLL: Box modeller... 4 ylonplugg... 6 ylonplugg universal X Spikplugg Spikplugg med stor krage Fasadplugg kombi inkl. skruv Fasadplugg inkl. skruv Lättbetongplugg Gummiexpander Lättbetongfäste med distansrör Distansrör Universalplugg med krage Lättbetongskruv Monteringstång Metallexpander Gipsankare Driva Gipsankare Lättfix Gipsankare Gipsfix Expanderspik Splittankare Slagspik Metallspikplugg Kilankare Splittankare tak/ögla yckelankare Takfäste Ögleskruv med svetsad ögla Ringmutter Hålband Karmskruv fast Karmhylsa Träskruv för karmhylsa Betongskruv för karmhylsa Karmskruv Distansskruv Tillbehör för karmskruv/karmhylsa Fästeguide Expanderbult Expanderbult OP 1 armförzinkad Expanderbult OP 1 Syrafast/A Expanderbult OP 7 Blankförzinkad Expanderbult OP 7 armförzinkad Expanderbult OP 7 Syrafast/A Säkerhetsexpander OP Betongskruv försänkt blankförzinkad Betongskruv sexkant OP Betongskruv sexkant ruspert Betongskruv sexkant varmförsinkad Slagankare Kemankarmassa Perfohylsa Stålborste Luftpump Betong-/byggmaterial Monteringsätt Belastning MFT IFÄSTIG KATALOG 2018

5 MFT får allt att hänga ihop. Ett hållbart och lönsamt projekt avgörs i grunden på hur valet av material fungerar tillsammans. MFT har sedan 1832 arbetat för att utveckla innovativa lösningar på produkter som öppnar upp för nya möjligheter, möter striktare krav och passar nya material. - Egenskaperna visar sig i resultatet. MFT IFÄSTIG KATALOG 2018

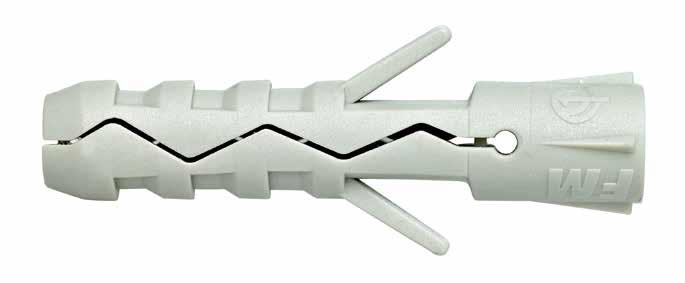

6 YLOPLUGG Belastning: Lätt/Medel YLOPRODUKTER Skruv dim. Min. sättdjup Box mod ylon 4x ,0-3,0 30 A ylon 5x ,5-4,0 35 A ylon 6x ,5-5,0 40 B ylon 8x ,5-6,0 50 C ylon 10x ,0-8,0 60 C ylon 12x ,0 65 B ylon 14x ,0-12,0 100 C ylon 16x ,0-14,0 100 C 15 Monteringstips: Korrekt skruvlängd: Plugglängd + fästmaterialets tjocklek + pluggdimension = optimalt fäste MFT ylonplugg är avsedd för universiell användning i betong, natursten, håltegel, fulltegel, leca och siporex. För inomhus- och utomhusbruk. Utstående nylontappar och vingar förhindrar att pluggen roterar vid montaget. Specialdesignad för maximal expansion. Rek. temperatur vid montage: +5 C till +40 C. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. Belastning: Lätt/Medel. Borrdimension = Pluggdimension 6 MFT IFÄSTIG KATALOG 2018

7 YLOPRODUKTER TEKISK TABELL FÖR YLOPLUGG Ø4x20 Ø5x25 Ø6x30 Ø8x40 Min. tjocklek på underlag Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm Skruvdiameter d mm Ø2,0 Ø3,0 Ø3,5 Ø4,0 Ø4,0 Ø4,5 Ø5,0 Ø5,0 Ø6,0 Betong C20/C25 k k 0,18 0,18 0,18 0,18 0,18 0,30 0,28 0,40 0,25 0,40 0,35 0,54 0,45 0,72 0,50 0,65 0,70 1,06 Mursten k k ,18 0,20 0,25 0,30 0,25 0,32 0,35 0,40 0,45 0,60 0,45 0,70 0,60 0,60 Tegel k k 0,10 0,10 0,10 0,10 0,12 0,15 0,16 0,20 0,20 0,30 0,28 0,35 0,40 0,50 0,30 0,40 0,40 0,50 Lättbetong k k ,08 0,12 0,10 0,12 0,12 0,16 0,14 0,16 0,14 0,18 0,16 0,22 0,18 0,30 Kantavstånd C mm Inbördes avstånd S mm Ø10x50 Ø12x60 Min. tjocklek på underlag Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm Skruvdiameter d mm Ø6,0 Ø8,0 Ø8,0 Betong C20/C25 k k 0,50 0,92 1,30 1,10 1,0 1,10 Mursten k k 0,50 0,90 1,20 1,10 0,72 1,10 Tegel k k 0,34 0,50 0,60 0,60 0,70 0,60 Lättbetong k k 0,19 0,35 0,30 0,50 0,30 0,50 Kantavstånd C mm Inbördes avstånd S mm Min. tjocklek på underlag Ø14x Min. håldjup h 1 mm 100 Sättdjup h nom mm 80 Håldiameter d o mm 14 Skruvdiameter d mm Ø10,0 Ø12,0 Betong C20/C25 Mursten Tegel Lättbetong k k k k k k k k 1,70 2,50 Ej lämplig Ej lämplig Ej lämplig Ej lämplig 0,40 0,60 Kantavstånd C mm 140 Inbördes avstånd S mm 120 4,0 3,0 Ej lämplig Ej lämplig Ej lämplig Ej lämplig 0,45 0,60 Ø16x Ø12,0 Ø14,0 2,6 3,0 Ej lämplig Ej lämplig Ej lämplig Ej lämplig Ej lämplig Ej lämplig ,0 4,0 Ej lämplig Ej lämplig Ej lämplig Ej lämplig Ej lämplig Ej lämplig MFT IFÄSTIG KATALOG

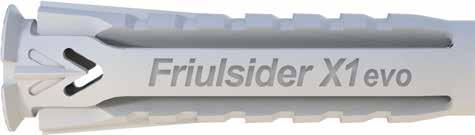

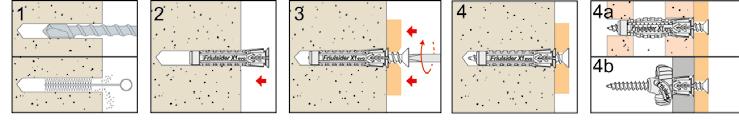

8 YLOPRODUKTER YLOPLUGG UIERSAL X1 Belastning: Lätt/Medel Skruv dim. Min. sättdjup Box mod ylon 5x25 25 se tabell 35 D ylon 6x30 30 se tabell 40 D ylon 8x40 40 se tabell 50 D ylon 10x50 50 se tabell 60 D ylon 12x60 60 se tabell 70 D 25 Tips! Kan användas för alla typer av skruvar med både trä och maskingängor. MFT ylonplugg Universal X1 är avsedd för montage i gips, leca, siporex, betong, håltegel och kompakt tegel för lätta till medeltunga montage. MFT ylonplugg Universal X1 är tillverkad av högvärdig nylon PA6 polyamid enligt ISO 1874 i grå färg. Pluggen är försedd med ribbor som förhindrar rotation vid montering. Specialdesignad för maximal expansion. Pluggen skall förmonteras. id montering i gips-/ skivmaterial drar pluggen ihop sig som en rosett bakom skivan. Den ultimata pluggen med stort användningsområde. Rek. temperatur vid montage: +5 C till +40 C. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. För inomhus- och utomhusbruk. Belastning: Lätt/Medel. Borrdimension = Plugg 8 MFT IFÄSTIG KATALOG 2018

9 YLOPRODUKTER TEKISK TABELL FÖR YLOPLUGG UIERSAL X1 Ø5x25 Ø6x30 Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm 5 6 Skruvdiameter d mm Spånskiveskruv Ø3 Spånskiveskruv Ø3,5 Spånskiveskruv Ø4 Träskruv Ø4 Spånskiveskruv Ø4 Spånskiveskruv Ø4,5 Spånskiveskruv Ø5 Träskruv Ø4 Träskruv Ø5 Metrisk skruv M4 Betong C20/ C25 k k 0,1 0,15 0,14 0,25 0,23 0,30 0,24 0,40 0,09 0,18 0,18 0,25 0,30 0,45 0,20 0,25 0,34 0,50 0,18 0,25 Mursten k k 0,13 0,15 0,16 0,20 0,25 0,30 0,30 0,40 0,11 0,18 0,22 0,25 0,32 0,45 0,22 0,25 0,45 0,50 0,22 0,25 Tegel k k 0,11 0,15 0,14 0,16 0,16 0,20 0,21 0,28 0,09 0,13 0,18 0,25 0,30 0,40 0,19 0,20 0,34 0,40 0,18 0,20 Gipsskiva k k 0,04 0,07 0,04 0,07 0,04 0,07 0,04 0,07 0,05 0,07 0,05 0,07 0,05 0,07 0,05 0,07 0,05 0,07 0,05 0,06 Lättbetong k k 0,05 0,08 0,06 0,10 0,08 0,10 0,08 0,12 0,05 0,08 0,06 0,10 0,09 0,12 0,08 0,10 0,10 0,13 0,09 0,12 Kantavstånd C mm Inbördes avstånd S mm Ø8x40 Min. håldjup h 1 mm 50 Sättdjup h nom mm 40 Håldiameter d o mm 8 Skruvdiameter d mm Spånskiveskruv Ø4,5 Spånskiveskruv Ø5 Spånskiveskruv Ø6 Träskruv Ø5 Träskruv Ø6 Metrisk skruv M5 Betong C20/C25 k k 0,19 0,25 0,35 0,50 0,52 0,75 0,40 0,50 0,60 0,80 0,25 0,30 Mursten k k 0,15 0,20 0,26 0,35 0,56 0,75 0,42 0,50 0,70 0,90 0,35 0,40 Tegel k k 0,15 0,20 0,21 0,25 0,42 0,50 0,27 0,32 0,50 0,60 0,30 0,35 Gipsskiva k k 0,08 0,10 0,08 0,10 0,08 0,10 0,08 0,10 0,08 0,10 0,08 0,10 Lättbetong k k 0,11 0,13 0,15 0,20 0,19 0,22 0,17 0,20 0,19 0,23 0,18 0,22 Kantavstånd C mm 70 Inbördes avstånd S mm 60 Ø10x50 Ø12x60 Min. håldjup h Sättdjup h nom Håldiameter d o Skruvdiameter d Spånskiveskruv Ø6 Spånskiveskruv Ø8 Träskruv Ø6 Träskruv Ø7 Träskruv Ø8 Metrisk skruv M6 Spånskiveskruv Ø8 Träskruv Ø8 Träskruv Ø10 Metrisk skruv M8 Betong C20/25 k k 0,50 0,70 1,18 1,10 0,62 0,75 1,24 1,10 1,24 1,40 0,55 0,65 0,52 1,10 0,82 1,10 1,48 2,00 0,68 1,10 Mursten k k 0,60 0,80 1,25 1,10 0,80 1,00 1,25 1,10 1,60 1,40 0,70 0,80 0,62 1,10 0,90 1,10 1,60 2,00 0,92 1,10 Tegel k k 0,30 0,40 0,60 0,60 0,42 0,60 0,65 0,75 0,65 0,70 0,42 0,50 0,35 0,45 0,40 0,60 0,59 0,70 0,42 0,60 Gipsskiva k k 0,10 0,12 0,10 0,12 0,10 0,12 0,10 0,12 0,10 0,12 0,10 0,10 0,10 0,12 0,10 0,12 0,10 0,12 0,11 0,12 Lättbetong k k 0,25 0,30 0,30 0,35 0,25 0,30 0,30 0,35 0,30 0,35 0,28 0,32 0,31 0,50 0,35 0,50 0,43 0,50 0,38 0,50 Kantavstånd C Inbördes avstånd S MFT IFÄSTIG KATALOG

10 SPIKPLUGG Belastning: Lätt/Medel YLOPRODUKTER Försänkt huvud Pozidriv Pz2 Pozidriv Pz1 ETA-12/0360 *Gäller 6 och 8 mm Max detaljtj. Min. borrdjup Box mod ylon/brons 4x10/ C ylon/blankf. 5x5/ B ylon/it 5x15/ C ylon/blankf. 5x10/ D ylon/blankf. 5x20/ C ylon/blankf. 6x10/40* D ylon/blankf. 6x30/60* D ylon/blankf. 6x50/80* D ylon/blankf. 8x25/60* F ylon/blankf. 8x40/80* F ylon/blankf. 8x60/100* F ylon/blankf. 8x80/120* F ylon/blankf. 10x50/ E ylon/blankf. 10x85/135* E 50 OBS! Skruvmejselspåret på spikhuvudet är EDAST avsett för demontering av pluggen. MFT Spikplugg är avsedd för lättare montage av läkt, socklar, listverk, foder, inredningsdetaljer, skåp m.m. i material som betong, fulltegel och natursten. Genomsticksmontage, förborra och slå in med hjälp av vanlig hammare. Pluggens design ger en chockexpansion vid montaget och är ej avsedd för Leca eller Siporex. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. Belastning: Lätt/Medel. Borrdimension = Pluggdimension Teknisk tabell: Ø5 Ø6 Ø8 Ø10 Min. tjocklek på underlag h min Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm Betong C20/25 Mursten Kantavstånd C mm k k k k 0,15 0,40 0,13 0,40 0,40 0,40 0,24 0,40 0,40 0,80 0,30 0,80 0,40 1,10 0,32 1,10 Inbördes avstånd S mm MFT IFÄSTIG KATALOG 2018

11 YLOPRODUKTER SPIKPLUGG med stor krage Belastning: Lätt/Medel ETA-12/0360 Max detaljtj. Min. sättdjup Box mod ylon/blankf. 6x10/ D 100 OBS! Skruvmejselspåret på spikhuvudet är EDAST avsett för demontering av pluggen. MFT Spikplugg är producerad av högvärdig nylon PA6 polyamid enligt ISO 1874 i grå färg. Pluggen har en stor krage och är avsedd för genomsticksmontage. Används för lättare montage av läkt, socklar, listverk, foder, inredningsdetaljer, skåp m.m. i material som betong, fulltegel och natursten. Genomsticksmontage, förborra och slå in med hjälp av vanlig hammare. Pluggens design ger en chockexpansion vid montaget och är ej avsedd för Leca eller Siporex. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. Belastning: Lätt/Medel. Teknisk tabell: Ø6 Borrdimension = Pluggdimension Min. tjocklek på underlag h min 100 Min. håldjup h 1 mm 40 Sättdjup h nom mm 30 Håldiameter d o mm 6 Betong C20/25 Mursten k k k k 0,4 0,4 0,24 0,4 Kantavstånd C mm 100 Inbördes avstånd S mm 100 MFT Systemförpackningar enklare att hålla ordning ya förpackningar med ny etikett gör det enklare att hitta information om montering, bitsstorlek m.m. Boxen är tillverkad av genomskinlig plast så att du enkelt ser vilken produkt som ligger i boxen. De klarar extrema temperaturer, regn och snö samtidigt som de skapar god ordning och översikt. MFT IFÄSTIG KATALOG

12 FASADPLUGG KOMBI inkl. skruv - för lättbetong, hålplattor, betong och massivt tegel. Belastning: Lätt/Medel/Tung YLOPRODUKTER ETA-12/0349 Blankförzinkad OBS! Fasadpluggskruven måste skruvas in i pluggen! Bits nr. Max detaljtj. Min. sättdjup ylon/blankf. T30 8x30/ x105 F ylon/blankf. T30 8x50/ x125 F ylon/blankf. T40 10x30/ x105 F ylon/blankf. T40 10x45/ x120 F ylon/blankf. T40 10x65/ x140 F ylon/blankf. T40 10x90/ x165 F 40 Skruv dim. Box mod. MFT Fasadplugg kombi är avsedd för montage av träregelverk mot underlag av betong, håltegel, leca och siporex. Genomsticksmontage, skruvhuvudet försänker sig i träregeln. Rek. temperatur vid montage: +5 C till +40 C. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. För inomhusbruk. Belastning: Lätt/Medel. armförzinkad: Bits nr. Max detaljtj. Min. sättdjup ylon/f T30 8x50/ x125 F ylon/f T40 10x30/ x105 F ylon/f T40 10x45/ x120 F ylon/f T40 10X65/ x140 F ylon/f T40 10X90/ x165 F 40 Skruv dim. Box mod. MFT Fasadplugg kombi varmförzinkad MFT1000, ETA-12/0349 (testad 1000 timmar i saltspraykammare). Avsedd för montage av träreglar mot underlag av betong, natursten, håltegel, leca och siporex. Genomsticksmontage med självförsänkande funktion. Temperaturområde +5 C till +40 C. Undvik montage i tak eftersom pluggen inte bibehåller sina lastvärden om brand uppstår. För inomhus- och utomhusbruk. Belastning: Lätt/Medel (tung i betong). Syrafast A4: Bits nr. Max detaljtj. Min. sättdjup ylon/a4 T30 8x50/ x125 F ylon/a4 T40 10x30/ x105 F ylon/a4 T40 10x45/ x120 F ylon/a4 T40 10x65/ x140 F ylon/a4 T40 10x90/ x165 F 40 Skruv dim. Box mod. MFT Fasadplugg kombi är tillverkad av högvärdig nylon PA6 polyamid enligt ISO 1874 i grå färg. Typgodkänd enligt ETA-12/0349 med teknisk dokumentation och CE märkt. Avsedd för montage av träreglar mot underlag av betong, natursten, håltegel, leca och siporex. Genomsticksmontage med självförsänkande funktion. Temperaturområde +5 C till +40 C. Undvik montage i tak eftersom pluggen inte bibehåller sina lastvärden om brand uppstår. För inomhus- och utomhusbruk. Belastning: Lätt/Medium (tung i betong) 12 MFT IFÄSTIG KATALOG 2018

13 YLOPRODUKTER TEKISK TABELL FÖR FASADPLUGG KOMBI Ø8 Ø10 Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm 8 10 / C12/C15 F k 0,6 1,0 Kantavstånd C cr, mm Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm / C16/20 F k 1,0 1,4 Kantavstånd C cr, mm Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm / Autoclaved Aereated Concrete (p=0,5 kg/dm 3 ) F k 0,21 0,21 Kantavstånd C cr, mm Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Min. tjocklek på betong h min mm Mursten F k 1 1 Håltegel F k 0,43 0,43 Min. tjocklek på Mursten h min mm Min. Inbördes avstånd (Mursten) Min. Kantavstånd (Mursten) S min mm C min mm Borrdimension = Pluggdimension MFT IFÄSTIG KATALOG

14 FASADPLUGG inkl. skruv - för betong och massivt tegel Belastning: Lätt/Medel/Tung YLOPRODUKTER Bits nr. Max detaljtj. Min. sättdjup ylon/blankf. T40 10x65/ x120 F ylon/blankf. T40 10x85/ x140 F ylon/blankf. T40 10x110/ x165 F 50 OBS! Fasadpluggskruven MÅSTE skruvas in i pluggen! Skruv dim. Box mod. MFT Fasadplugg är producerad i högvärdig nylon PA6 polyamid enligt ISO 1874 i grå färg. Blankförzinkad skruv, T40 bitsfäste med mjuk gängform för att pluggen ej skall skadas vid montaget. Avsedd för montage av träregelverk mot underlag av betong och massivt tegel. Genomsticksmontage, skruvhuvudet försänker sig i träregeln. Rek. temperatur vid montage: +5 C till +40 C. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. För inomhusbruk. Belastning: Lätt/Medel/Tung. Borrdimension = Pluggdimension 14 MFT IFÄSTIG KATALOG 2018

15 YLOPRODUKTER FASADPLUGG inkl. skruv - för lättbetong och håltegel Belastning: Lätt/Medel/Tung Bits nr. DxDetaljtj./L Max detaljtj. Min. Borrdjup ylon/blankf. T30 8x10/ x85 F ylon/blankf. T30 8x30/ x105 F ylon/blankf. T40 10x20/ x105 F ylon/blankf. T40 10x35/ x120 F ylon/blankf. T40 10x55/ x140 F ylon/blankf. T40 10x80/ x165 F 30 Skruv dim. Box mod. Ant./ box OBS! Fasadpluggskruven måste skruvas in i pluggen! MFT Fasadplugg för lättbetong är producerad i högvärdig nylon PA6 polyamid enligt ISO 1874 i grå färg. Blankförzinkad skruv, T40 bitsfäste med mjuk gängform för att pluggen ej skall skadas vid montaget. MFT Fasadplugg för lättbetong är avsedd för montage av träregelverk mot underlag av leca, siporex och håltegel. Genomsticksmontage, skruvhuvudet försänker sig i träregeln. Rek. temperatur vid montage: +5 C till +40 C. ylonprodukter skall inte användas i takkonstruktioner p.g.a. temperaturområde upp till max +80 C om brand skulle utbryta. För inomhusbruk. Belastning: Lätt/Medel/Tung. Borrdimension = Pluggdimension MFT IFÄSTIG KATALOG

16 i vet hur saker hänger ihop MFT har sedan 1832 utvecklat innovativa produkter som öppnar upp för nya möjligheter, uppfyller strängare krav och passar nya material. - Egenskaperna visar sig i slutresultatet. KALITÉ SEDA 1832 MFT IFÄSTIG KATALOG 2018

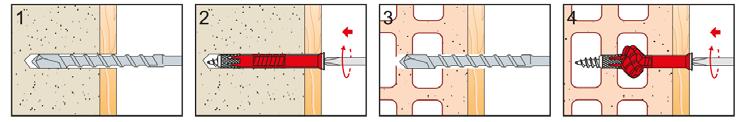

17 YLOPRODUKTER LÄTTBETOGPLUGG Belastning: Lätt/Medel Art nr. GTI-nr (EA) Diameter tfix C C 50 h 1 h ef do Skruv TX Box mod. OBS! Borra hålet 10 mm djupare än plugglängden för att ge plats åt borrdamm. MFT Lättbetongplugg är avsedd för att fästa skivmaterial och träreglar mot porösa stenmaterial som exempelvis leca, siporex m.m. utan förborrning. MFT Lättbetongplugg är tillverkad av röd polyuretan. Skruven har en blankförzinkad ytbehandling med TX25 bitsfäste. Infästningen är avsedd för lätta/medeltunga montage. Förborra skivmaterialet, träregeln och slå i pluggen med en hammare, rotera skruven max sex varv och pluggen expanderar. Undvik montage i tak eftersom plastpluggsmaterial inte bibehåller sina lastvärden om brand uppstår. För inomhusbruk. Borrdimension = Pluggdimension d o = Håldiameter tfix = Max detaljtjocklek h 1 = min. håldjup hef = min. ankardjup Tillåten belastning: Max utdragsvärde k Betong C20/25 Tegel Hålblock Lättbetongblock Lättbetong Enkel gips Dubbel gips 8x30/80 0,5 0,4 0,25 0,3 0,15 0,1 0,15 8x50/100 0,5 0,4 0,25 0,3 0,15 0,1 0,15 MFT IFÄSTIG KATALOG

18 GUMMIEXPADER Belastning: Lätt/Medel YLOPRODUKTER DxDetaljtj./L Max detaljtj. För skivtjocklek EPDM M4x14/ A EPDM M6x23/ C EPDM M6x28/ D EPDM M8x35/ F EPDM M10x35/ D EPDM M12x45/ F 20 Box mod. MFT Gummiexpander används för infästning av gips- och spånskivor. Måste förmonteras, upptar vibrationer. Enkel installation utan specialverktyg. Ger kontrollerad expansion. Tillverkad i EPDM gummi. Ozon och väderbeständig (U). Bra tålighet emot kyla. Utsätt inte för mineraloljor. Temperaturområde -40 C till C. Gjuten mässingmutter med metrisk gänga. Se tabell för antal varv vid åtdragning. Belastning: Lätt/Medel. Tillåten belastning:. Borr Ø Åtdragning ant. skruvvarv M4 8 9 M M M M M k = 100 kg Teknisk data: Följande resultat har uppnåtts vid tester utförda i gips. Typ/ dim. ägg 1x13 mm Max tvärlastv./k ägg 2x13 mm ägg 3x13 mm Max utdragsv./k Tak 1x13 mm Tak 2x13 mm Greppområde mm Borrdimension mm Plugglängd mm M4x25 0,4 0, M4 9 M6x35 0,7 0, M6 12 M6x50 1,1 0, M6 12 M8x50 1,2 1,2 0,5 0, M8 12 M10x55 1,2 1,2 0,5 0, M10 14 M12x75 1, M12 17 Belastningarna i tabellen är uppgivna med säkerhetsfaktor 3. Skruv typ Antal varv. 18 MFT IFÄSTIG KATALOG 2018

19 YLOPRODUKTER LÄTTBETOGFÄSTE Belastning: Medel/Tung Rakspår Polypropylen/ Blankf. DxDetaljtj./L Sättdjup Max detaljtj. Dist.rör Box mod. M6x25/ F 50 Sekskantshuvud Polypropylen/ Blankf. DxDetaljtj./L Sättdjup Max detaljtj. Dist.rör Box mod. M8x50/ F 20 Sekskantshuvud Polypropylen/ Blankf. DxDetaljtj./L Sättdjup Max detaljtj. Dist.rör Box mod. M10x70/ E 10 OBS! Skruvas in med exakta varvtal - se information i tabellen om tillåten belastning MFT Lättbetongfäste är en gummiexpander med distansrör. Gummiexpandern är tillverkad av svart EPDM gummi och har en ingjuten mässing mutter med metrisk gänga. Expandern har hög ålderbeständighet och U säker och ger en kontrollerad expansion och höga lastvärden. Goda köldegenskaper, upptar vibrationer, minimerar fuktgenombrott. MFT Lättbetongfäste med distansrör är avsedd för att fästa detaljer, träreglar m.m. i porösa betongmaterial som exempelvis Leca och Siporex. Skall förmonteras. Pluggens egenskaper skapar ett mycket brett användningsområde. Enkel montering utan specialverktyg. Skruven roteras max varv för att uppnå full expansion. För inomhusbruk. Belastning: Medel/Tung. Tillåten belastning:. Borr Ø Åtdragning ant. skruvvarv Lättbetong/Leca Max utdragsv. k Lättbetong/Leca Max tvärlastv. k M5x ,2 0,3 M5x ,2 0,3 M6x ,3 0,4 M6x ,3 0,4 M8x ,8 0,9 M10x ,9 0,9 1 k = 100 kg MFT IFÄSTIG KATALOG

20 DISTASRÖR YLOPRODUKTER ärmebeständig -15 o till +90 o Ytterdiam. Inb. diam Polypropylen M4x ,5 F Polypropylen M5x ,3 F Polypropylen M8x ,4 F Polypropylen M10x ,5 F Polypropylen M4x ,5 F Polypropylen M5x ,3 F Polypropylen M6x ,7 F Polypropylen M8x ,4 F Polypropylen M10x ,5 F Polypropylen M12x ,5 F 1 Box mod. MFT Distansrör används tillsammans med MFT Gummiexpander för att bygga lättbetongfästet till önskad längd och sättdjup i Leca och Siporex. Det långa distansröret ger möjlighet till mycket stora sättdjup och höga lastvärden. Röret kapas till önskad längd och tillsammans med anpassad längd av gängstång med metrisk gängstigning. ya symboler enklare navigering ya symboler gör det enklare för dig att navigera till rätt användningsområde. Håll utkik efter dessa symboler på våra etiketter samt i butiksexponeringen. 20 MFT IFÄSTIG KATALOG 2018

21 YLOPRODUKTER UIERSALPLUGG med krage Belastning: Lätt DxL Färg. Skruv dim. Borrdjup Polypropylen 6x45 Grå 6 45 Ø4 55 B Polypropylen 8x50 Grå 8 50 Ø5 60 C Polypropylen 10x65 Grå Ø6 75 D 50 Box mod. MFT Universalplugg med krage är avsedd för montage i gips-/skivmaterial, håltegel, leca, siporex, betong och natursten. id montering i gips-/skiv och hålstensmaterial så drar pluggen ihop sig till en knut. Pluggens egenskaper skapar ett mycket brett användningsområde. Undvik montage i tak eftersom plastpluggsmaterial inte bibehåller sina lastvärden om brand uppstår. Borrdimension = Pluggdimension Teknisk tabell: Ø6 Ø8 Ø10 Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm Bits nr. tx Betong C20/25 Mursten Gipsskiva k k k k k k 0,08 0,20 0,05 0,18 0,05 0,06 0,1 0,25 0,10 0,23 0,06 0,10 0,12 0,45 0,12 0,35 0,08 0,12 Kantavstånd C mm Inbördes avstånd S mm Universalplugg med krage och skruv Försänkt huvud TX DxL Färg. Skruv dim. Bits nr. Borrdjup Polypropylen 6x45 Grå x60 T20 55 D Polypropylen 8x50 Grå x80 T25 60 C Polypropylen 10x65 Grå x80 T30 75 D 25 Box mod. MFT Universalplugg med krage och skruv för användning i gips, betong, mur, håltegel, massivt tegel, Leca och Siporex. Rib förhindrar rotation under montering. Avtagbar krage. Pluggen förmonteras. id montering i gips eller plåt, drar pluggen ihop sig. Stort tillämpningsområde. Plastprodukter ska aldrig användas i takkonstruktioner på grund av brandrisk. Belastning: Lätt. MFT IFÄSTIG KATALOG

22 LÄTTBETOGSKRU Belastning: Lätt STÅLPRODUKTER Försänkt huvud TX Bits nr.. DxDetaljtj./L. Max detaljtj Ruspert, grå T30 8x30/ F Ruspert, grå T30 8x50/ F Ruspert, grå T30 8x70/ D 50 Box mod. OBS! Förborra reglar/brädor/detaljer före montering. Leca/Lättbetong skall inte förborras. MFT Lättbetongskruv MFT1000 i korrosivitetsklass C3 har testats i saltkammare i 1000 timmar. Försänkt huvud med TX30-spår för inomhus- och utomhusbruk. Stålkvalitet AISI Avsedd för montage av träreglar mot underlag av lättbetong, även kallade Leca, Ytong, Siporex m.fl. Förborrning av träregeln rekommenderas. Lättbetongen kräver ingen förborrning. Montaget i lättbetong kräver lågt moment och varvtal så att inte skruven överdras. Tillåten belastning:. Max utdragsv. k Lättbetong Max utdragsv. k Leca 8 0,5 0,6 1k = 100 kg MOTERIGSTÅG Belastning: Lätt/Medel Tång for montering av metallexpander Art nr. GTI-nr (EA) Färg Blå Proffs Röd Hobby 1 Hobby: Monteringstången placeras under skruvhuvudet, vid tilldragning av tångens skänklar så sker expansion av metallexpanderns ben på baksidan av skivmaterialet. Proffs: Monteringstången Proffs placeras under skruvhuvudet, vid tilldragning av tångens skänklar så sker expansion av metallexpanderns ben på baksidan av skivmaterialet. Monteringstången har en pump funktion som alltid säkerställer korrekt montage. 22 MFT IFÄSTIG KATALOG 2018

23 STÅLPRODUKTER METALLEXPADER Belastning: Lätt/Medel DxL Gipsvägg Skruv dim. S Skruv L Frisläpp C Hylslängd A Hylsdiam. B Blankförzinkad M4x38 4S Enkel M ,8 C Blankförzinkad M4x52 4SL Enkel M ,8 C Blankförzinkad M4x52 4L Dubbel M ,8 C Blankförzinkad M4x65 4XL Trippel M ,8 D Blankförzinkad M5x58 6S Enkel M F Blankförzinkad M5x71 6L Dubbel M F Blankförzinkad M6x58 8S Enkel M ,5 F Blankförzinkad M6x71 8L Dubbel M ,5 F 80 Box mod. Ant./ box MFT Metallexpander är tillverkad av stål med blankförzinkad ytbehandling. Metallexpandern har hög bärförmåga och höga lastvärden samt ett brett användningsområde. MFT Metallexpander är avsedd för montage i alla typer av skivmaterial: gips-, spån- och träfiberskivor, fungerar även i plast-, plåt- och laminatskivor. Monteringstång skall alltid användas så att montaget sker på korrekt sätt. Metallexpandern förmonteras. För inomhusbruk. Belastning: Lätt/Medel Montering Tekniska data: L = Skruvlängd D = Borrdiameter. Borr Ø Krage D M4 8 13,5 M ,0 M ,5 Tillåten belastning: B = Hylsldiam. S = Skruvdimension A = Hylslängd C = Frisläpp id tester utförda i gips är följande resultat uppnåtts (uppgiven belastning inkl. säkerhetsfaktorer). Art nr. Gipsvägg ägg 1x13 mm Max tvärlastv./k ägg 2x13 mm Max utdragsv./k Tak 1x13 mm Tak 2x13 mm Skiva tjocklek mm Borr Ø Hylslängd mm S Enkel 0,3 0, M SL Enkel 0,3 0, M L Dubbel 0,4 0, M XL Dubbel 0,6 0, M S Enkel 0,4 0, M L Dubbel 0,5 0, M S Enkel 0,5 0, M L Dubbel 0,6 0, M6 71 1k = 100kg Skruv dim Skruvlängd MFT IFÄSTIG KATALOG

24 GIPSAKARE DRIA Belastning: Lätt STÅLPRODUKTER Pozidriv PZ2 Huvudtyp Max detaljtj. Skruv dim. Box mod Zink/Blankförzinkad Kullrigt ,2x38 D Zink/Blankförzinkad Försänkt ,2x45 D 100 MFT Gipsankare Driva är tillverkad i zink och skruven är blankförzinkad. En enkel skivinfästning som är snabb att montera och har ett mycket brett användningsområde. MFT Gipsankare Driva skall förmonteras direkt i gipsskivan utan förborrning, gipsankaret skruvas in med skruvmejsel. Gipsankaret är avsett för lätta montage. För inomhusbruk. Belastning: Lätt Tillåten belastning: Skruvdim. mm Kullrigt huvud Försänkt huvud 4,2x38 4,2x45 Max detaljtj. mm Gipsskiva k k 0,08 0,27 0,08 0,27 MFT SYSTEMBOX - allt på en plats Kontakta din lokala återförsäljare för lösningar och möjligheter. Art nr: Läs mer om MFT Systembox på 24 MFT IFÄSTIG KATALOG 2018

25 STÅLPRODUKTER GIPSAKARE LÄTTFIX Belastning: Lätt DxL Box mod Blankförzinkad 11x30 B 100 Korrekt skruvlängd: min. 30 mm + fästdonstjocklek = optimalt fäste MFT Gipsankare Lättfix är tillverkat av stål med en blankförzinkad ytbehandling och är avsedd för lätta montage i gips, ankaret fungerar i enkel och dubbel gipsvägg. Skall förmonteras. Mycket snabb montering, slås försiktigt in i gipset med en vanlig hammare. Tänk på att den totala längden av skruv avgörs beroende på den detalj som skall fästas. Mycket stort användningsområde. För inomhusbruk. Tillåten belastning: Lättfix Gipsskiva enkel k k 0,15 0,20 Gipsskiva dubbel k k - - GIPSAKARE GIPSFIX Belastning: Lett DxL Box mod Blankförzinkad 16,5x42,5 D 100 Korrekt skruvlängd: min. 30 mm + fästdonstjocklek = optimalt fäste MFT Gipsankare Gipsfix är tillverkat av stål med en blankförzinkad ytbehandling och är avsett för lätta montage i dubbellager av gips. Skall förmonteras. Mycket snabb montering, slås försiktigt in i gipsen med en vanlig hammare. Tänk på att den totala längden av skruv avgörs beroende på den detalj som skall fästas. Mycket stort användningsområde. För inomhusbruk. Tillåten belastning: Gipsfix Gipsskiva enkel k k - - Gipsskiva dubbel k k 0,25 0,25 MFT IFÄSTIG KATALOG

26 EXPADERSPIK Belastning: Lätt/Medel STÅLPRODUKTER DxDetaljtj./L Max detaljtj. Borrdjup Blankförzinkad 6x20/ C Blankförzinkad 6x30/ C Blankförzinkad 6x50/ C Blankförzinkad 8x30/ D Blankförzinkad 8x50/ F Blankförzinkad 8x70/ C Blankförzinkad 8x90/ F 100 Box mod. MFT Expanderspik är tillverkad i härdat fjäderstål, stålkvalitet CQ1. Spiken är blankförzinkad. Korrosivitetsklass C1. Avsedd för lätta/medeltunga montage av exempelvis stål-/träreglar som syllmontage, spikläkt för undertak m.m. i betong, natursten och tegel. Expanderspiken kräver förborrning och är ett genomsticksmontage. Belastning: Lätt/Medel. Teknisk tabell: Ø6 Ø8 Borrdimension = Pluggdimension Min. tjocklek på underlag h min mm Min. håldjup h 1 mm Sättdjup h nom mm Håldiameter d o mm 6 8 Betong C20/25 k k 0, ,4 SPLITTAKARE Belastning: Lätt/Medel DxDetaljtj./L Max detaljtj. Borrdjup Blankförzinkad 6x40/ D 100 Box mod. Levereras med 1 st, 6,5 mm hammarborr SDS-plus MFT Splittankare är en enkel och snabb infästning. Genomsticksmontage. Detalj och betong förborras med bifogat borr och splittankaret slås in med hjälp av en vanlig hammare. Avsedd för montage av bl.a. svill/syll, läkt, träreglar m.m. i betong. För inomhusbruk. Belastning: Lätt/Medel. Tillåten belastning: Borr Ø Max utdragsv. k Betong B20/25 6 6,5 1,0 1k=100 kg 26 MFT IFÄSTIG KATALOG 2018

27 STÅLPRODUKTER SLAGSPIK Belastning: Lätt/Medel DxL Box mod Blankförzinkad, härdad 2,5x30 2,5 30 D Blankförzinkad, härdad 3,0x40 3,0 40 A Blankförzinkad, härdad 3,0x50 3,0 50 A Blankförzinkad, härdad 3,0x60 3,0 60 A Blankförzinkad, härdad 3,5x80 3,5 80 A Blankförzinkad, härdad 3,6x70 3,5 70 B Blankförzinkad, härdad 3,5x100 3,5 100 B 100 Monteringsanvisningar: Använd kortare och tjockare stift vid hårt material! MFT Slagspik har en rund spikstam och är tillverkad av härdad stålkvalitet SAE C1035 med en blankförzinkad ytbehandling. Korrosivitetsklass C1. Avsedd för montage i hårdare material som betong, cementfogar, tegel m.m. För inomhusbruk. Belastning: Lätt/Medel. METALLSPIKPLUGG Belastning: Lätt/Medel DxDetaljtj./L Max detaljtj. Borrdjup Zinklegering/Blankf. 5x5/ B Zinklegering/Blankf. 6x10/ C Zinklegering/Blankf. 6x20/ C 100 Box mod. MFT Metallspikplugg är avsedd för montage av tunna stålprofiler, plåtband, upphängningsband m.m. i betong. Genomsticksmontage. Betongen förborras och metallspikpluggen slås in med en vanlig hammare. MFT Metallspikplugg är tillverkad i en zinklegering. Slagspiken är tillverkad av härdat stål med en blankförzinkad ytbehandling. Korrosivitetsklass C1. För inomhusbruk. Belastning: Lätt/Medel. Borrdimension = Pluggdimension Tillåten belastning: Max utdragsv. k Betong B20/25 5 0,7 6 0,9 1k=100 kg MFT IFÄSTIG KATALOG

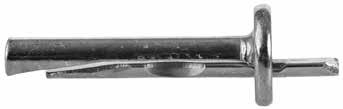

28 KILAKARE Belastning: Lätt/Medel STÅLPRODUKTER DxDetaljtj./L Max detaljtj. Borrdjup Blankförzinkad 6x5/ C 100 Box mod. MFT Kilankare är tillverkat av härdat stål med en blankförzinkad ytbehandling. Korrosivitetsklass C1. MFT Kilankare är avsedd för montage av tunna stålprofiler, plåtband, upphängningsband m.m. i betong. Genomsticksmontage. Betongen förborras och kilankaret slås in med en vanlig hammare. För inomhusbruk. Belastning: Lätt/Medel. Borrdimension = Pluggdimension Tillåten belastning: Max utdragsv. k Betong B20/25 6 1,0 1k=100 kg SPLITTAKARE TAK/ÖGLA Belastning: Lätt/Medel DxL Ögla Ø Borrdjup Blankförzinkad 6x ,4 32 D 200 Box mod. MFT Splittankare Tak/ögla är avsedd för nerpendling av undertak m.m. Betongen förborras och splittankaret slås in med en vanlig hammare. Belastning: Lätt/medel. För inomhusbruk. Tillåten belastning: Borr Ø Max utdragsv. k Betong B20/25 5 6,0 0,8 6 7,0 1,0 1k=100 kg 28 MFT IFÄSTIG KATALOG 2018

29 STÅLPRODUKTER YCKELAKARE Belastning: Lätt/Medel DxL Ögla Ø Borrdjup Blankförzinkad 8x x21 32 F 130 Box mod. MFT yckelankare är avsedd för upphängning av rör, sprinkler, nerpendling av undertak m.m. Betongen förborras och nyckelankaret slås in med en vanlig hammare. Belastning: Lätt/medel. För inomhusbruk. Teknisk tabell: Ø8 Borrdimension = Pluggdimension Min. håldjup h 1 mm 32 Håldiameter d o mm 8 Betong C20/25 k 0,8 TAKFÄSTE Belastning: Lätt/Medel DxL Tråd dim. Borrdjup Rostfri A2 8x Min. 30mm D 200 Levereras med monteringsverktyg Box mod. MFT Takfäste är avsedd för upphängning av undertak, ventilationsrör, elarmaturer m.m. i betongtak. Max. tillåten belastning: 40kg i B20/25 betong. Levereras med monteringsverktyg. Belastning: Lätt. För inomhus- och utomhusbruk. Teknisk tabell: Ø8 Min. håldjup h 1 mm 30 Håldiameter d o mm 8 Betong C20/25 k 0,4 MFT IFÄSTIG KATALOG

30 STÅLPRODUKTER ÖGLESKRU med svetsad ögla Belastning: Medel/Tung DxL Stamlängd Inv. Ögla Box mod Blankförzinkad 8x D Blankförzinkad 8x F 30 Kom ihåg! id förankring av ställage/byggnadsställning skall utdragsprov genomföras. MFT Ögleskruv är avsedd för diverse upphängning av material i trä. id montage i lättbetong, betong och tegel skall montaget ske tillsammans med en nylonplugg. id användande som förankring av byggnadsställning så skall fysiskt utdragsprov genomföras enligt gällande regelverk. Belastning: Medel/tung. Tillåten belastning: ylonplugg Max utdragsv. k Betong B20/25 Max utdragsv. k Håltegel 10 1,6 1,0 1k=100 kg RIGMUTTER Belastning: Medel/Tung DI582-C15 Höjd Ytterdiam. Box mod Blankförzinkad M F Blankförzinkad M F Blankförzinkad M F 9 MFT Ringmutter är avsedd för permanenta eller tillfälliga montage/lyft. Belastning: Medel/Tung. För inomhusbruk. Korrosivitetsklass C1. Tillåten belastning: Gängor Inv. ögla Max utdragsv./ k M ,4 M ,0 M ,0 1k=100 kg 30 MFT IFÄSTIG KATALOG 2018

31 STÅLPRODUKTER HÅLBAD Stålbrottsvärde Hål Ø Förpackning armförzinkad 12x0,80 59 kg 5 BK 10 m armförzinkad 17x0,80 84 kg 7 BK 10 m armförzinkad 26x1, kg 8,6 BK 10 m MFT Hålband - 10 m, är avsett för upphängning av ventilation, rör m.m. i ouppvärmda, fuktiga miljöer. För inomhus- och utomhusbruk. Belastning - Lätt/medel. Stålbrottsvärde Hål Ø Förpackning it 12x0,80 59 kg 4,3 BK 10 m MFT Hålband - 10 m, är tillverkat av varmförzinkad stål, överdraget med vit U-beständig plast. Avsett för upphängning av olika installationer som exempelvis rör, ventilation m.m. Goda isoleringsegenskaper med brett temperaturområde: -100 C till +60 C. Max konstant temperatur: +50 C. För inomhus- och utomhusbruk. Motståndskraftig mot sjö och salthaltiga vätskor, syror, fett och oljor. Belastning: Lätt/medel. Stålbrottsvärde Hål Ø Förpackning Koppar 12x0,90 43 kg 5 BK 10 m Koppar 17x0,90 66 kg 7 BK 10 m MFT Hålband är tillverkat av koppar (99,8%). 10m. Avsett för upphängning av olika installationer som exempelvis rör, ventilation m.m. För inomhus- och utomhusbruk. MFT IFÄSTIG KATALOG

32 KARMSKRU FAST Belastning: Medel KARMFÄSTE DxL Borrdimension Box mod Blankförzinkad/zink 7x70 14 F Blankförzinkad/zink 7x90 14 F 70 MFT Karmskruv fast. Hylsan är tillverkad av zink och skruven i stål med en blankförzinkad ytbehandling. MFT Karmskruv är avsedd för montering av dörr och fönsterkarmar mot underlag av trä. Korrosivitetsklass C1. Använd MFT kombiborr för ett perfekt 14mm hål i karm samt förborrning av träregeln. Kan monteras mot betong tillsammans med MFT nylonplugg. Avsluta montaget med att täcka borrhålet med MFT Täcklock. KARMHYLSA Belastning: Medel DxL. Borrdimension Box mod Zink 14x F Zink 14x F 70 MFT Karmhylsa är tillverkad av zink och är avsedd för montering av dörr och fönsterkarmar. MFT Karmhylsa ger ett stabilt och säkert montage utan att behöva använda kilar. Karmen förborras med 14mm. Använd MFT träskruv för MFT karmhylsa eller MFT betongskruv för MFT Karmhylsa i betong tillsammans med nylonplugg. Avsluta montaget med att täcka borrhålet med MFT Täcklock. 32 MFT IFÄSTIG KATALOG 2018

33 KARMFÄSTE TRÄSKRU FÖR KARMHYLSA TX30 DxL Box mod Blankförzinkad 7,5x65 7,5 65 D 100 MFT Träskruv för karmhylsa är tillverkad av härdat kolstål AISI 1018 med en blankförzinkad ytbehandling. Korrosivitetsklass C1. TX30 bitsfäste. MFT Träskruv för karmhylsa är avsedd för användning tillsammans med MFT karmhylsa kort/lång mot underlag av trä. BETOGSKRU FÖR KARMHYLSA TX30 DxL Borr Ø Box mod Blankförzinkad 7,5x65 7, D 100 MFT Betongskruv för karmhylsa är tillverkad av härdat kolstål AISI 1022 med en blankförzinkad ytbehandling. Korrosivitetsklass C1. TX30 bitsfäste. Används tillsammans med MFT karmhylsa kort/lång mot underlag av betong. MFT IFÄSTIG KATALOG

34 KARMSKRU Belastning: Lätt KARMFÄSTE TX25 DxDetaljtj./L. Max detaljtj. Box mod Blankförzinkad 6x30/ C Blankförzinkad 6x40/ D Blankförzinkad 6x60/ D 100 Monteringstips: Använd kilar för bästa resultat! MFT Karmskruv är tillverkad av härdat stål AISI 1022 med en blankförzinkad ytbehandling. Korrosivitetsklass C1. Försänkt huvud med fräsrillor som underlättar försänkningen. TX25 bitsfäste. MFT Karmskruv med vass spets är avsedd för montage av karmar för innerdörrar mot underlag av trä eller i betong tillsammans med en nylonplugg. Förborra karmen med 14mm borr ca. 10mm djupt, så att täcklock kan monteras efter skruvmontaget, karmen skalls ej genomborras. Karmskruven ger ett helt justerbart montage. Belastning: lätt. DISTASSKRU Belastning: Lätt TX25 DxDetaljtj./L Maxdistans Box mod Blankförzinkad 6X C Blankförzinkad 6x D 80 MFT Distansskruv är tillverkad av härdat stål AISI 1022 och har en blankförzinkad ytbehandling. Korrosivitetsklass C1. Skruven har gängor i spets och på huvud. TX25 bitsfäste. MFT Distansskruv är avsedd för uppregling av äldre väggar och golv, eller vid nedpendling av undertak mot underlag av trä eller i betong tillsammans med en nylonplugg. Borrdimension fästobjekt - 8 mm 34 MFT IFÄSTIG KATALOG 2018

35 KARMFÄSTE TILLBEHÖR FÖR KARMAKARE/KARMHYLSA Karmskruvsborr mm 1 Centrumborr mm 1 Montage och justernyckel Härdat stål/blankf. 10x Täcklock Plast it 14 mm 300 Karmnyckel T Med fyrkant 1 MFT IFÄSTIG KATALOG

36 IFÄSTIGSGUIDE Mycket passande Passande AÄDIGSOMRÅDE BETOG ATURSTE MASSIT TEGEL MURSTE LECA HÅLTEGEL LÄTTBETOG SIPOREX GIPS TRÄ ylonplugg ylonplugg universal X1 Spikplugg Fasadplugg, kombi Fasadplugg, betong Fasadplugg, lättbetong Lättbetongplugg Gummiexpander Lättbetongfäste med distansrör Universalplugg med krage Lättbetongskruv Metallexpander Gipsankare Driva Gipsankare Lättfix / Gipsfix Expanderspik Slagspik Metallspikplugg / Kilankare Splittankare Tak/yckelankare Takfäste Ögleskruv Karmkruv fast Karmhylsa Träskruv för karmhylsa Betongskruv för karmhylsa Karmskruv Distansskruv Expanderbult OP 1* Expanderbult OP 7* Säkerhetsexpander Betongskruv - försänkt huvud Betongskruv OP 1* Slagankare Kemankarmassa *OP 1 = OPTIO 1 (Sprucken betong) Med nylonplugg 8 x 40 *OP 7 = OPTIO 7 (Osprucken betong) MFT IFÄSTIG KATALOG 2018

37 MFT IFÄSTIG KATALOG

38 38 MFT IFÄSTIG KATALOG 2018

39 Typgodkänd EXPADERBULT Belastning: Medel/Tung Användningsområde: Trä, fästen och konsoller m.m. mot betong Fakta: Genomsticksmontage - ger snabb montering Kräver minst B20/25 betong Typgodkänd Stort utbud och brett användningsområde. Clipsets egenskaper: Ökar bultens kapacitet. Clipsets övre kant är räfflat, för bättre fäste i betongen. Clipsets nedre kant är fasat, vilket garanterar en säker expansion. Utstående kilar ger ett fast grepp i underlaget och hindrar att klämman glider vid fastspänning. Clipset är utförd i ett material som stämmer överens med bulten. Detta för att förhindra spänningar. Ökad gänglängd: Ökar bultens kapacitet Avstånd: Ex. 10 mm bult Avstånd 2 bultar Kantavstånd Hörnavstånd 200 mm 100 mm 200 mm A min = 20 x Ø B min = 10 x Ø (C 1 +C 2 ) = 20 x Ø min S min = 1,5 x mont.tjocklek Borra hålet i diameter som bultdiametern. Monteringstjocklek i enlighet med tabellen. Slå in expanderbulten med lätta slag. Observera mutterläget så att den skyddar gängan när botten slås in. Dra till muttern så att bulten expanderar och kilas fast. Kontrollera att vridmomentetär i enlighet med tabellen. Färdigt fäste. MFT IFÄSTIG KATALOG

40 EXPADERBULT OP 1 Belastning: Medel/Tung TYGRE BETOGIFÄSTIG ETA-16/ OP1 armförzinkad DxDetaljtj./L Max detaljtj. Total Min. Borrdjup Gänglängd armförzinkad M8x4/ F armförzinkad M8x10/ F armförzinkad M8x25/ F armförzinkad M8x50/ F armförzinkad M8x100/ F armförzinkad M10x10/ F armförzinkad M10x35/ F armförzinkad M10x55/ F armförzinkad M10x75/ F armförzinkad M12x20/ F armförzinkad M12x45/ F armförzinkad M12x70/ F armförzinkad M12x100/ F armförzinkad M16x60/ F armförzinkad M16x100/ F 10 Box mod. Ant./ box MFT Expanderbult Option 1 är avsedd för montage av trä och ståldetaljer i sprucken och osprucken betong min. B20/25. Detaljen som skall fästas, samt betongen förborras med samma borrdiameter som den expander som valts för montaget. Montaget är ett genomsticksmontage. Expandern slås i med hjälp av en hammare tills önskat sättdjup uppnås. id åtdragning av muttern, så expanderar clipset upp på den koniska delen av expandern och skapar en expansion. Expandern uppfyller även kravet på seismisk belastning i klass C1 sprickor > 0,5mm och klass C2 sprickor > 0,8mm. För inomhus- och utomhusbruk. Borrdimension = Bultdimensionension 40 MFT IFÄSTIG KATALOG 2018

41 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR EXPADERBULT armförzinkad Expanderbult M8 M10 M12 M16 Min. tjocklek på betong h min mm Min. håldjup h 1 mm Sättdjup h nom mm Min. djup på bult h ef mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Max utdragsv. C20/C25 sprucken k 4,3 7,6 9,5 16,7 Max utdragsv. C20/C25 spucken k 2,9 5,7 7,6 9,5 Max tvärlastv. C20/25 k 6,1 11,5 16,1 31,6 Max utdragsv. C20/25 kategori C1 S seis C1 k 2,9 5,7 7,6 9,5 Max tvärlastv. C20/25 kategori C1 seis C1 k 3,7 8,1 14,5 27,4 Max utdragsv. C20/25 kategori C2 seis C2 k - 1,6 5,6 9,5 Max tvärlastv. C20/25 kategori C2 seis C2 k - 5,7 9,2 14,9 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) Diameter Gänglängd do tfix df sw (wrench) h 1 h min h ef T inst MFT IFÄSTIG KATALOG

42 EXPADERBULT OP 1 Belastning: Medel/Tung TYGRE BETOGIFÄSTIG ETA-16/ OP1 Syrafast/A4 DxDetaljtj./L Max detaljtj. Total Borrdjup Gänglängd Syrafast/A4 M8x25/ F Syrafast/A4 M8x50/ F Syrafast/A4 M10x10/ F Syrafast/A4 M10x25/ F Syrafast/A4 M10x55/ F Syrafast/A4 M12x10/ F Syrafast/A4 M12x45/ F Syrafast/A4 M12x70/ F Syrafast/A4 M12x100/ F Syrafast/A4 M16x10/ F Syrafast/A4 M16x60/ F 12 Box mod. Ant./ box MFT Expanderbult Option 1 för sprucken betong i kval. min. B20/25 är avsedd för montage av beslag, stål-/ trädetaljer mot betong i utsatta och extrema miljöer som t.ex. kust-/havs-/ och industrimiljö. Detaljen som skall fästas, samt betongen förborras med samma borrdiameter som den expander som valts för montaget. Montaget är ett genomsticksmontage. Expandern slås i med hjälp av en hammare tills önskat sättdjup uppnås. id åtdragning av muttern, så expanderar clipset upp på den koniska delen av expandern och skapar en expansion. Expandern uppfyller även kravet på seismisk belastning i klass C1 sprickor > 0,5mm och klass C2 sprickor > 0,8mm. För inomhus- och utomhusbruk. Borrdimension = Bultdimensionension 42 MFT IFÄSTIG KATALOG 2018

43 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR EXPADERBULT Syrafast/A4 Expanderbult M8 M10 M12 M16 Min. tjocklek på betong h min mm Min. håldjup h 1 mm Sättdjup h nom mm Min. djup på bult h ef mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Max utdragsv. C20/C25 osprucken k 4,3 7,6 9,5 16,7 Max utdragsv. C20/C25 sprucken k 2,4 4,3 5,7 11,9 Max tvärlastv. C20/25 k 6,5 10,4 15,1 28,0 Max utdragsv. C20/25 kategori C1 S seis C1 k 2,0 4,3 5,7 11,9 Max tvärlastv. C20/25 kategori C1 seis C1 k 4,4 6,8 8,7 20,1 Max utdragsv. C20/25 kategori C2 seis C2 k - 1,1 4,2 10,4 Max tvärlastv. C20/25 kategori C2 seis C2 k - 6,8 8,7 20,1 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) Diameter Gänglängd do tfix df sw (wrench) h 1 h min h ef T inst MFT IFÄSTIG KATALOG

44 EXPADERBULT OP 7 Belastning: Medel/Tung TYGRE BETOGIFÄSTIG ETA-12/ OP 7 *Gjelder ikke M20 Blankförzinkad DxDetaljtj./L Max detaljtj. Total Min. Borrdjup Gänglängd Blankförzinkad M6x15/ D Blankförzinkad M8x5/ C Blankförzinkad M8x7/ C Blankförzinkad M8x15/ C Blankförzinkad M8x30/ D Blankförzinkad M8x55/ F Blankförzinkad M10x5/ D Blankförzinkad M10x20/ F Blankförzinkad M10x30/ F Blankförzinkad M10x50/ F Blankförzinkad M10x75x F Blankförzinkad M12x7/ D Blankförzinkad M12x20/ F Blankförzinkad M12x48/ F Blankförzinkad M12x70/ F Blankförzinkad M12x100/ E Blankförzinkad M12x150/ E Blankförzinkad M16x10/ F Blankförzinkad M16x60/ E Blankförzinkad M20x5/120* E Blankförzinkad M20x30/170* E 10 Box mod. Ant./ box MFT Expanderbult är blankförzinkad och avsedd för inomhusbruk. Avsedd för montage av stål, träreglar, beslag, räckverk m.m. mot underlag av betong. MFT Expanderbult är blankförzinkad. Korrosivitetsklass C1. ETA-13/0369 godkänd och CE märkt för osprucken betong - min. B20/25. Höga utdragsvärden men kräver att godkända kant och inbördes avstånd. Borrhålet i betongen skall ha samma diameter som expanderbulten, dvs genomsticksmontage. Belastning: Medel/Tung. Borrdimension = Bultdimension 44 MFT IFÄSTIG KATALOG 2018

45 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR EXPADERBULT Blankförzinkad Expanderbult M6 M8 M10 M12 M16 M20 Min. tjocklek på betong h min mm Min. håldjup h 1 mm Sättdjup h nom mm Min. djup på bult h ef mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Max utdragsv. C20/C25 k 2,4 3,6 4,8 9,5 16,7 17,0 Max tvärlastv. C20/C25 k 2,9 4,3 7,0 8,8 20,1 26,5 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= Max detaljtjocklek h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) Diameter Gänglängd do tfix df sw (wrench) h 1 h min h nom h ef T inst MFT IFÄSTIG KATALOG

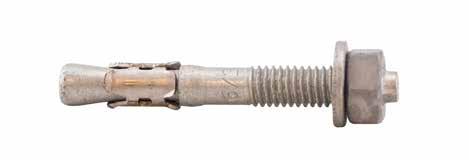

46 EXPADERBULT OP 7 Belastning: Medel/Tung TYGRE BETOGIFÄSTIG ETA-13/ OP 7 armförzinkad DxDetaljtj./L Max detaljtj. Total Min. Borrdjup Gänglängd armförzinkad M6x3/ armförzinkad M6x15/ D armförzinkad M6x50/ F armförzinkad M8x5/ C armförzinkad M8x7/ C armförzinkad M8x15/ D armförzinkad M8x30/ D armförzinkad M8x55/ F armförzinkad M8x105/ E armförzinkad M10x5/ D armförzinkad M10x20/ F armförzinkad M10x50/ F armförzinkad M10x75/ D armförzinkad M12x7/ D armförzinkad M12x20/ F armförzinkad M12x48/ F armförzinkad M12x100/ E armförzinkad M12x150/ E armförzinkad M16x10/ E armförzinkad M16x60/ E armförzinkad M16x100/ E armförzinkad M20x30/ E armförzinkad M20x75/ E armförzinkad M20x130/ F armförzinkad M20x130/280 M F 10 Box mod. Ant./ box MFT Expanderbult armförzinkad MFT Testad timmar i saltspray testkammare. Korrosivitetsklass C3. ETA-13/0366 godkänd och CE märkt för montage i osprucken betong - min. B20/25. Avsedd för montage av stål, träreglar, beslag, räckverk mm mot underlag av betong. Borrhålet i betongen skall ha samma diameter som expanderbulten, dvs genomsticksmontage. Höga utdragsvärden men kräver att godkända kant och inbördes avstånd. För inomhus- och utomhusbruk. Belastning: Medel/Tung. Borrdimension = Bultdimension 46 MFT IFÄSTIG KATALOG 2018

47 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR EXPADERBULT armförzinkad Expanderbult M6 M8 M10 M12 M16 M20 Min. tjocklek på betong h min mm Min. håldjup h 1 mm Sättdjup h nom mm Min. djup på bult h ef mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Max utdragsv. C20/C25 k 2,9 5,7 5,7 11,2 16,7 19 Max tvärlastv. C20/C25 k 3,1 4,4 6,6 9,6 20,3 24,5 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Åtdragningskraft T inst m Reducerat djup på bult Max utdragsv. C20/C25 k 2,4 2,9 2,9 5,7 12,6 - Max tvärlastv. C20/C25 k 3,1 4,4 6,6 9,6 20,3 - L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) Diameter Gänglängd do tfix df sw (wrench) h 1 h min h ef T inst MFT IFÄSTIG KATALOG

48 EXPADERBULT OP 7 Belastning: Medel/Tung TYGRE BETOGIFÄSTIG ETA-12/ OP 7 *Gäller ej M6 Syrafast/A4 DxDetaljtj./L Max detaljtj. Total Min. Borrdjup Gänglängd Syrafast/A4 M6x15/65* D Syrafast/A4 M8X15/ C Syrafast/A4 M8X55/ F Syrafast/A4 M10X5/ F Syrafast/A4 M10X20/ F Syrafast/A4 M10X50/ F Syrafast/A4 M12X7/ D Syrafast/A4 M12X10/ D Syrafast/A4 M12X45/ D Syrafast/A4 M12X70/ F Syrafast/A4 M16X10/ F 20 Box mod. Ant./ box MFT Expanderbult Rostfri Syrafast A4-SUS316. Korrosivitetsklass C5. ETA-13/0370 godkänd och CE märkt för montage i osprucken betong - min. B20/25. Höga utdragsvärden men kräver att godkända kant och inbördes avstånd. Avsedd för montage av stål, träreglar, beslag, räckverk mm mot underlag av betong. För inomhus- och utomhusbruk. Belastning: Medel/tung. Borrdimension = Bultdimension 48 MFT IFÄSTIG KATALOG 2018

49 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR EXPADERBULT Syrafast/A4 Expanderbult M6 M8 M10 M12 M16 M20 Min. tjocklek på betong h min Min. håldjup h Sättdjup h nom Min. djup på bult h ef Håldiameter d o Inbördes avstånd S cr, Kantavstånd C cr, Max utdragsv. C20/C25 k 1,6 3,6 5,7 11,1 16,7 - Max tvärlastv. C20/C25 k 3,0 6,4 10,1 14,8 27,5 - Min. Inbördes avstånd S min Min. Kantavstånd C min Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) Diameter Gänglängd do tfix df sw (wrench) h 1 h min h ef T inst MFT IFÄSTIG KATALOG

50 MFT Systembox - allt på en plats Innovativa lösningar och produkter, anpassade både för vårt klimat och våra krav. Kompabilitet för förpackningar och förvaring gör din vardag lite enklare. MFT Systembox skapar ordning och reda för dina skruvar och infästningar både på arbetsplatsen och i ditt privata användande. Om du har en Hitachi maskin så kan du koppla ihop dessa systemboxar, vilket ger en enklare förvaring och transport. Art. nr:

51 i vet hur saker hänger ihop MFT har sedan 1832 utvecklat innovativa produkter som öppnar upp för nya möjligheter, uppfyller strängare krav och passar nya material. - Egenskaperna visar sig i slutresultatet. Läs mer på hitachi-powertools.se KALITÉ SEDA 1832

52 TYGRE BETOGIFÄSTIG SÄKERHETSEXPADER OP 1 Belastning: Medel/Tung ETA-16/ OP1 DxDetaljtj./L Max detaljtj. Total Min. Borrdjup Blankförzinkad M8 12x20/ F Blankförzinkad M8 12x50/ F Blankförzinkad M10 15x20/ F Blankförzinkad M10 15x50/ F Blankförzinkad M12 18x25/ F Blankförzinkad M12 18x50/ F Blankförzinkad M16 24x50/ F 6 Box mod. Ant./ box MFT Säkerhetsexpander Option 1 är avsedd för montage av ståldetaljer i sprucken och osprucken betong min. B20/25. Detaljen som skall fästas, samt betongen förborras med samma borrdiameter som expanderns ytterdiameter. Montaget är ett genomsticksmontage. Expandern slås i med hjälp av en hammare tills önskat sättdjup uppnås. Expandern åtdrages enl. det åtdragningsmoment som finns redovisat på den nedre hylsan. Expandern uppfyller även kravet på seismisk belastning i klass C1 sprickor > 0,5mm och klass C2 sprickor > 0,8mm. För inomhusbruk 52 MFT IFÄSTIG KATALOG 2018

53 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR SÄKERHETSEXPADER Blankförzinkad Säkerhetsexpander M8 M10 M12 M16 Min. tjocklek på betong h min mm Min. håldjup h 1 mm Sättdjup h nom mm Min. djup på bult h ef mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Max utdragsv. C20/C25 osprucken Max utdragsv. C20/C25 sprucken k 10,9 13,2 19,8 23,6 k 5,7 7,6 11,9 16,9 Max tvärlastv. C20/25 k 14,9 24,0 28,6 55,4 Max utdragsv. C20/25 kategori C1 Max tvärlastv. C20/25 kategori C1 Max utdragsv. C20/25 kategori C2 Max tvärlastv. C20/25 kategori C2 S seis C1 k 5,7 7,6 11,9 16,9 seis C1 k 7,4 11,4 11,4 27,7 seis C2 k 1,9 3,7 7,3 13,7 seis C2 k 5,8 9,7 9,7 25,1 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) M8 12x20/90 M8 12x50/120 M10 15x20/100 M10 15x50/130 M12 18x25/125 M12 18x50/150 M16 24x50/165 Diameter Gänglängd do tfix df sw (wrench) h 1 h min h ef T inst MFT IFÄSTIG KATALOG

54 TYGRE BETOGIFÄSTIG BETOGSKRU försänkt huvud Belastning: Lätt/Medel Försänkt huvud - TX T30 DxDetaljtj./L Max detaljtj. Borr Ø Sättdjup B20/ Blankförzinkad 7,5x52/72 7, D Blankförzinkad 7,5x62/92 7, D Blankförzinkad 7,5x82/112 7, F Blankförzinkad 7,5x102/132 7, F 100 Levereras med ett T30 bits. Box mod. Ant./ box MFT Betongskruv med självförsänkande huvud. Blankförzinkad. Korrosivitetsklass C1. Höga utdragsvärden. Genomsticksmontage. Enkel att demontera. T30 bitsfäste. Helgängad. Belastning: Lätt/Medel. Tillåten belastning: Monteringsdjup mm Max utdragsv. k Betong C20/ ,3 50 1,9 1 k = 100 kg 54 MFT IFÄSTIG KATALOG 2018

55 Har du tekniska frågor? änd dig till någon av våra återförsäljare eller läs mer på vår hemsida. MFT IFÄSTIG KATALOG

56 TYGRE BETOGIFÄSTIG BETOGSKRU SEXKAT OP1 Belastning: Medel/Tung Gäller 6 mm ETA-17/ OP1 Gäller 8-10 och 12 mm ETA-17/ OP1 Mekaniskt galvaniserat. DxDetaljtj./L Håldiam. Fästanordning Max detaljtj. Borr Ø Betong Min. sättdjup Box mod. Ant./ F-pak Mek galv 8x5/ D Mek galv 8x25/ F Mek galv 8x35/ F Mek galv 8x55/ F Mek galv 10x5/ D Mek galv 10x15/ F Mek galv 10x25/ F Mek galv 10x35/ F Mek galv 10x55/ F Mek galv 12x5/ D Mek galv 12x25/ D Mek galv 12x35/ F Mek galv 12x55/ F Mek galv 14x10/ F Mek galv 14x35/ F Mek galv 14x55/ F 4 MFT Betongskruv Option 1 har mekaniskt galvaniserad ytbehandling MFT1000 och är avsedd för montage i osprucken/sprucken betong. Typgodkänd med ETA-17/0628 teknisk dokumentation och CE märkt. Testad 1000 hr i saltkammartest. Korrosivitetsklass C3. Höga utdragsvärden och idealisk i montage med begränsad betongtjocklek. Betongskruven är delgängad och enkel att demontera. 10 mm sexkantshuvud med fast bricka. MFT Betongskruv OP1 är avsedd för montage av stålprofiler, beslag, syll och reglar mot underlag av betong, hål och kompakt tegel. För inomhus- och utomhusbruk. Max detaljtjocklek: 5 mm. Beslastning: Medel/Tung 56 MFT IFÄSTIG KATALOG 2018

57 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR BETOGSKRU Mekaniskt galvaniserad Betongskruvar OP1 M8 M10 M12 M14 Min. tjocklek på betong h min mm Min. håldjup h 1 mm Sättdjup h nom mm Min. djup på bult h ef mm 42,6 50,6 58,1 75,4 Håldiameter d o mm Max utdragsv. C20/C25 osprucken Max utdragsv. C20/C25 sprucken k 2,4 3,1 7,6 9,9 k 1,0 1,4 3,6 4,8 Max tvärlastv. C20/25 k 5,5 6,4 10,1 18 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) Diameter do tfix df sw (wrench) h 1 h min h ef T inst , , , , , , , , , , , , , , , ,4 80 MFT IFÄSTIG KATALOG

58 TYGRE BETOGIFÄSTIG BETOGSKRU SEXKAT Belastning: Medel/Tung Sexkantshuvud med fläns - Ruspert DxDetaljtj./L Max detaljtj. Borr Ø Betong Borr Ø Leca Sättdjup B20/ Ruspert, grå 16x55/ id Montering i Leca - Använd mindre borrdimension än för betong. Se tabellen på nästa sida! Box mod. Ant./ F-pak MFT Betongskruv med MFT1000 ytbehandling, ruspert är testat 1000 timmar i saltspraykammare. Korrosivitetsklass C3. Högt utdragsvärde och idealisk i montage med begränsad betongtjocklek. Hi-Low gänga. Genomsticksmontering. Delgängad. Enkel att demontera. Sexkantshuvud med fläns. Belastning: Medel/tung. Tillåten belastning: Mont. djup Max utdragsv. k B20/25 Max tvärlastv. k B20/25 Tlldragn. m ,3 14, k = 100 kg MFT SYSTEMBOX - allt på en plats Kontakta din lokala återförsäljare för lösningar och möjligheter. Art. nr: Läs mer om MFT Systembox på 58 MFT IFÄSTIG KATALOG 2018

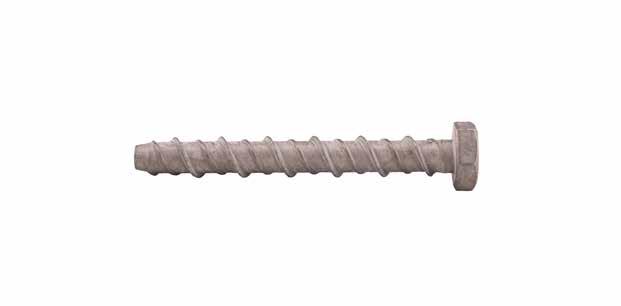

59 TYGRE BETOGIFÄSTIG BETOGSKRU SEXKAT Belastning: Medel/Tung armförzinkad DxDetaljtj./L Max detaljtj. Borr Ø Betong Borr Ø Leca Sättdjup B20/ armförzinkad 6x5/ F armförzinkad 6x10/ F armförzinkad 6x20/ F armförzinkad 8x5/ F armförzinkad 8x20/ F armförzinkad 10x20/ armförzinkad 10x35/ F 50 Box mod. Ant./ F-pak MFT Betongskruv med MFT 1000 mekanisk galvanisering, ytbehandlingen är testad 1000 hr i saltkammar-test. Korrosivitetsklass C3. Höga utdragsvärden och idealisk för begränsad betongtjocklek. Genomsticksmontage. Enkel att demontera. Delgängad, Hi-Low gänga. yckelvidd 8mm. Belastning: Medel/tung. Teknisk tabell: Mont.djup Max utdragsv. B20/25 k Max tvärlastv. B20/25 k Tiltrek.moment m Borrdimension betong Borrdimension leca Pipenr , ,4 2, , , , MFT IFÄSTIG KATALOG

60 SLAGAKARE Belastning: Medel/Tung TYGRE BETOGIFÄSTIG Gänglängd Hylslängd Sättdjup Box mod Blankförzinkad M B Blankförzinkad M C Blankförzinkad M C Blankförzinkad M D Blankförzinkad M D Blankförzinkad M F 25 Monteringstips: Skruvlängd = Gänglängd + fästobjektets tjocklek MFT Slagankare är blankförzinkat. Korrosivitetsklass C1. Höga utdragsvärden och litet monteringsdjup. Slagankare skall förmonteras med hjälp av specialanpassad dorn. M6 invändiga gängor, djup 11 mm. För betongkvalitet min. B20/25. Avsedd för montage i betong och natursten. Används till bl.a. tillfälliga montage, nerpendling av undertak, rörstråk, kabelstegar m.m. För inomhusbruk. Borr dim.: 8 mm. Belastning: Medel/Tung. Dorn för slagankare Art nr. GTI-nr (EA) x x x x x x253 1 MFT Dorn är blankförzinkat. Används tillsammans med MFT Slagankare för att uppnå korrekt expansion av slagankarets kil som sitter i botten av slagankaret. 60 MFT IFÄSTIG KATALOG 2018

61 TYGRE BETOGIFÄSTIG TEKISK TABELL FÖR SLAGAKARE Blankförzinkad Slagankare M6 M8 M10 Min. tjocklek underlag h min mm Min. håldjup h o mm Sättdjup h nom mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Betong C20/25 k k Min. Kantavstånd C min mm Min. Inbördes avstånd 1,7 2,0 2,7 3,7 3,5 5,8 S min mm Åtdragningskraft T inst m L= fästets längd hnom= sättdjup hef= minsta ankardjup d= skruvdiameter Do= håldiameter df= håldiameter i fästet tfix= max detaljtj. h1= minsta håldjup hmin= minsta tjocklek på underlag sw (wrench)= nyckelstorlek Tinst=åtdragningskraft (m) M12 M16 M20 h min mm Min. håldjup h o mm Sättdjup h nom mm Håldiameter d o mm Inbördes avstånd S cr, mm Kantavstånd C cr, mm Betong C20/25 Min. tjocklek underlag k k 4,5 8,4 6,0 14,6 Min. Kantavstånd C min mm Min. Inbördes avstånd 8,28 17,4 S min mm Åtdragningskraft T inst m Avstånd: A min = 16 x Ø B min = 8 x Ø (C 1 +C 2 ) = 24 x Ø min S min = 1,5 x mont.djup MFT IFÄSTIG KATALOG

62 SLAGAKARE Belastning: Medel/Tung TYGRE BETOGIFÄSTIG Gänglängd Hylslängd Sättdjup Box mod Blankförzinkad M D 50 Monteringstips: Skruvlängd = Gänglängd + fästobjektets tjocklek MFT Slagankare är blankförzinkat. Korrosivitetsklass C1. Avsedd för montage i betong och natursten. Används till bl.a. tillfälliga montage, nerpendling av undertak, rörstråk, kabelstegar m.m. För inomhusbruk. Höga utdragsvärden och litet monteringsdjup. Slagankare skall förmonteras med hjälp av specialanpassad dorn. Belastning: Medel/tung. Tillåten belastning: Borr Ø Max utdragsv. k Max tvärlastv. k B20/25 B30/35 B20/25 B30/35 M ,0 8,0 6,0 6,7 1k = 100 kg ya symboler enklare navigering ya symboler gör det enklare för dig att navigera till rätt användningsområde. Håll utkik efter dessa symboler på våra etiketter samt i butiksexponeringen. 62 MFT IFÄSTIG KATALOG 2018

63 MFT infästning får allt att hänga ihop MFT har sedan 1832 arbetat för att utveckla innovativa lösningar på produkter som öppnar upp för nya möjligheter, möter striktare krav och passar nya material. - Egenskaperna visar sig i resultatet. Läs mer på hitachi-powertools.se KALITÉ SEDA 1832 MFT IFÄSTIG KATALOG 2018

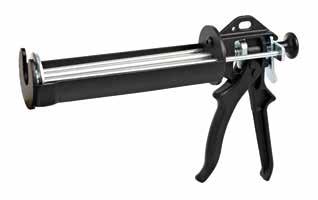

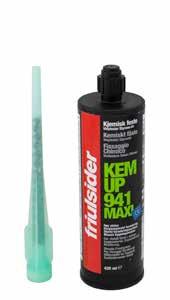

64 KEMAKARMASSA Belastning: Medel/Tung KEMISKT FÄSTE ETA-08/ OP 1 ETA-12/ ETAG 029 ETA-12/ TR 023 Art nr. GTI-nr (EA) Beskrivning Förpackning Kemankarmassa 300 ml Styrenfri Inkl. 1 blandarmunstycke Kemankarmassa 420 ml Styrenfri Inkl. 1 blandarmunstycke Patronspruta Specialspruta för 380/420 ml Blandarmunstycke Plast Luftpump mm 1 OBS! Se till att hålet är rent från murbruk och borrdamm! Använd MFT luftpump. MFT Kemankarmassa 300 ml är en problemlösare för montage i osprucken och sprucken betong. Ankarmassan är avsedd för att fästa pinnbult, gänstång och armeringsjärn i förborrade hål i betongen. Rek. borrdiameter enl. tabell. id applicering av ankarmassan så används vanlig fog-/skelettspruta. MFT Kemankarmassa 300 ml är tillverkad i enlighet med alla miljökrav utan miljöpåverkande ämnen. 2-komponetmassa med hög lastkapacitet och kan användas ned till -10 kyla. Efter användandet kan den tomma förpackningen sopsorteras enl. normal avfallshantering. Ankarmassan har seismisk godkännande i klass C1. ETA 08/0383 godkännande för OP 1. Håltegel ETA 12/0543 Tekniskt godkännande. Armeringsjärn ETA 12/0553 Tekniskt godkännande samt CE godkänd. Härdningstid - kemiskt fäste Temperatur 0 C Brukstid 90 min 90 min 45 min 25 min 15 min 6 min 4 min 2 min Härdningstid i torra material 24 t 14 t 7 t 120 min 80 min 45 min 25 min 20 min Härdningstid i blöta material 48 t 28 t 14 t 4 t 160 min 90 min 50 min 40 min Temperaturintervall: -40/+72 0 C (max C för en kort period) Montering i kompakta material: Montering i hålmaterial: 64 MFT IFÄSTIG KATALOG 2018

65 KEMISKT FÄSTE TABELL KEMISKT FÄSTE Problemlösaren för alla byggmaterial Bruksanvisning: Skruva av korken och skruva därefter på blandarmunstycket. Sätt patronen på plats i patronsprutan. Låt de första 10 cm gå till spillo, så att komponenterna blandas ordentligt. id avbrott kan blandarmunstycket sitta kvar. id återanvändning skruvas blandarmunstycket av och hålet till komponenterna rengörs. Sätt därefter på ett nytt blandarmunstycke. Kom ihåg: Håldiametern ska vara minst 2 mm större än objektet som ska förankras. Blås rent hålet från damm och bruk. Perfohylsa måste användas i hålmaterial. Observera härdetiden för användning. iktig: Kan användas ned till - 10⁰C. Förvaras i rumstemperatur. Undvik direkt solljus. Betong/massivt tegel - minst 50 % fyllning av borrhål M8 (borrhålsdiameter Ø10 mm) M10 (borrhålsdiameter Ø12 mm) M12 (borrhålsdiameter Ø14 mm) Borrdjup 80 mm = 3,2 ml Borrdjup 90 mm = 4,0 ml Borrdjup 100 mm = 5,0 ml Borrdjup 80 mm = 5,6 ml Borrdjup 90 mm = 6,5 ml Borrdjup 110 mm = 7,0 ml Borrdjup 110 mm = 9,0 ml Borrdjup 120 mm = 10,0 ml Borrdjup 130 mm = 11,0 ml M16 (borrhålsdiameter Ø18 mm) M20 (borrhålsdiameter Ø22 mm) M24 (borrhålsdiameter Ø27 mm) Borrdjup 130 mm = 16,5 ml Borrdjup 140 mm = 17,8 ml Borrdjup 150 mm = 20,0 ml Borrdjup 160 mm = 31,0 ml Borrdjup 170 mm = 34,0 ml Borrdjup 190 mm = 36,0 ml Borrdjup 210 mm = 68,0 ml Borrdjup 220 mm = 69,0 ml Borrdjup 230 mm = 70,0 ml M8 M10 M12 Min. tjocklek på betong h min mm hef + 30 mm Sättdjup = hulldjup h nom =h o mm Håldiameter d o mm M16 M20 M24 hef x 2 d o Inbördes avstånd S cr, mm 2 x C C, Kantavstånd C cr, mm Max utdragsv. C20/25 osprucken k 9,0 13,0 20,0 Max utdragsv. C20/25 sprucken k - - 9,0 Max tvärlastv. C20/25 (kvalitet 5.8) k 5,0 8,5 12,0 Max utdragsv. C20/25 kategori C1 S seis C1 k - - 6, ,0 44,0 61,0 14,0 23,0 34,0 22,0 35,0 50,0 9,0 16,0 24,0 Max tvärlastv. C20/25 kategori C1 (kvalitet 5.8) seis C1 k - - 8,0 16,0 24,0 35,0 Min. Inbördes avstånd S min mm Min. Kantavstånd C min mm C = Cmin Cmin k 1,3 2 2,8 Åtdragningskraft T inst m ,8 7,8 11, MFT IFÄSTIG KATALOG

66 PERFOHYLSA KEMISKT FÄSTE DxL. Hylslängd Passar för dim. upp till Borr Ø Box mod Plast 12x M8 12 B Plast 15x M12 15 C Plast 15x M12 15 D Plast 20x M16 20 D 1 MFT Perfohylsa är tillverkad i plast med perforerade hål i sidan och tät botten. Används i material med hålrum, exempelvis håltegel, leca (med hål) samt håldäckselement. Perfohylsan skall fyllas till 100% före pinnbult/armeringsjärn monteras in i hylsan med en roterande rörelse. Pinnbult/armeringsjärnet pressar ut överflödig ankarmassa igenom perforeringen och fyller tomrummet omkring perfohylsan. Belastning: Medel/tung. Montering i hålmaterial: Håltegel med perfohylsa - 100% fyllning av hylsan 12 x 50 mm (borrhålsdiameter Ø 12 mm) = 4,0 ml 15 x 85 mm (borrhålsdiameter Ø 15 mm) = 13,0 ml 15 x 130 mm (borrhålsdiameter Ø 15 mm) = 19,0 ml 20 x 85 mm (borrhålsdiameter Ø 20 mm) = 23,0 ml 66 MFT IFÄSTIG KATALOG 2018

67 KEMISKT FÄSTE STÅLBORSTE Art nr. GTI-nr (EA) Beskrivning Stålborste för borrhål 14 mm för mm Stålborste för borrhål 20 mm for mm Stålborste för borrhål 30 mm for mm 1 MFT Stålborste är tillverkad i trådstål. Används för rensning av borrhål mot borrdamm och bruk inför användning av MFT Kemankarmassa och MFT Expanderbulter. Används i kombination med MFT Luftpump. Optimal rengöring: Blås och rensa hålet med borste 4 ggr. LUFTPUMP Kraftig och solid Art nr. GTI-nr (EA) Passar till hål mm 1 MFT Luftpump är avsedd för ren blåsning av betongborrhål mm före användning av MFT Kemankarmassa och MFT Expanderbultar. Luftpumpen används i kombination med MFT Stålborste. Optimal rengöring: Blås och rensa hålet med borste 4 ggr. Mått på luftpump: erktyg: Hylslängd Hylsdiameter 310 mm 340 mm 35 mm Passar till hål: mm MFT IFÄSTIG KATALOG

68 BETOG-/BYGGMATERIAL ÖRIGT Betong: Betong har hållfasthetsklasser med beteckningar från exempelvis B20/25. Detta betyder att betongen har en tryckhållfasthet på 25 ewton per mm 2.. Utdragsvärdet är beroende av detta, B30/35 betong ger då ett högre värde. Slagborrmaskin rek. Massivt tegel/mursten: God tryckhållfasthet. Bör fästas i stenen och inte i murbruket. Slagborrmaskin rek. Leca/håltegel: God tryckhållfasthet, men med hålighet. Kräver fäste som förankras djupt med expander mellan hålutrymmet eller produkt som fyller ut hålrummet. Slagborrmaskin rekommenderas inte. Lättbetong: Tryckhållfasthet med många porer. Djup eller kemisk förankring. Slagborrmaskin rekommenderas inte. MOTERIGSSÄTT Förmontering: Här är pluggen/bulten bakom materialet. Denna montering kräver stor noggrannhet vid borrning. Genomsticksmontering: Här borrar du genom fästet och in i byggmaterialet med samma borrdimension. Sätt i pluggen/bulten och dra åt den. 68 MFT IFÄSTIG KATALOG 2018

69 ÖRIGT BELASTIG Godkännande: Utföres av ackrediterade testinstitut inom EU Brottvärde: ärdet som avgör var bulten eller byggmaterialet sträcker sig/bryts av. Säkerhetsfaktor: Faktor är det som brottvärdet skall delas med, t.ex. faktor 4 Tillåten belastning: Tillåtet belastningsvärde. Brottvärde : faktor 4 = Tillåtet belastningsvärde Belastning: Utdragsvärde Tvärlastvärde Avstånd: Exempel 10 mm bult: A min = 20 x Ø Inbördes avstånd 2 bultar 200 mm B min = 10 x Ø Kantavstånd 100 mm (C 1 +C 2 ) = 20 x Ø Hörnavstånd 200 mm min S min = 1,5 x mont.djup MFT IFÄSTIG KATALOG

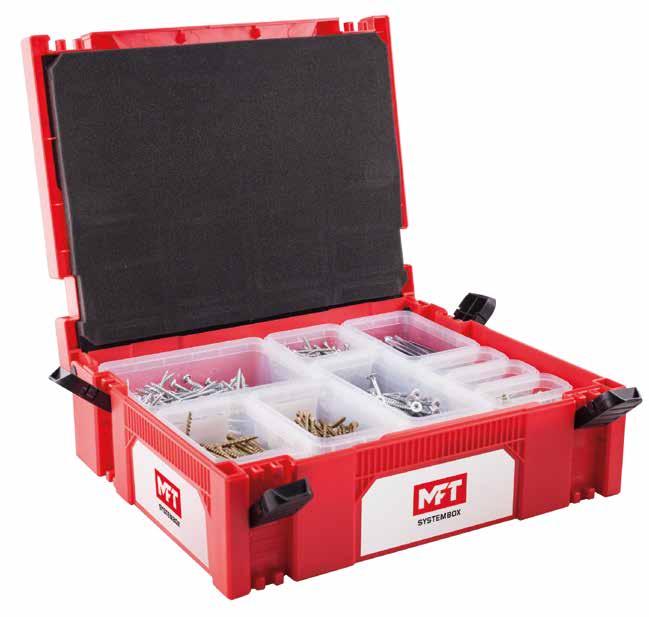

70 yheter som får allt att hålla ihop MFT nordisk kvalité sedan 1832 med innovativa lösningar och produkter anpassade både för vårt klimat och våra krav. Kompabilitet för förpackningar och förvaring gör din vardag lite enklare. Mer information om vårt sortiment hittar du på Med MFT systembox har du allt i en väska! Läs mer om MFT Systembox på MFT IFÄSTIG KATALOG 2018

71 ATECKIGAR MFT IFÄSTIG KATALOG

72 HiKOKI Power Tools Sweden AB Rotebergsvägen 2B, Sollentuna, Sverige Tel: +46 (0) E-post: Med reservation för feltryck och ändring av tekniska specifikationer. Art. nr:
