PRODUKTDATABLAD GENOMSTICKSEXPANDRAR S-KA S-KAK S-KAH A4 S-KAH HCR S-KAR A2 HHA A2 S-KA, S-KAK, S-KAH, S-KAH HCR

Transkript

1 S-KA S-KAK S-KAH A4 S-KAH HCR S-KAR A2 HHA A2 PRODUKTDATABLAD GENOMSTICKSEXPANDRAR facebook.com/sormat youtube.com/sormatfixing SORMAT PRODUKTDATABLAD S-KA SE

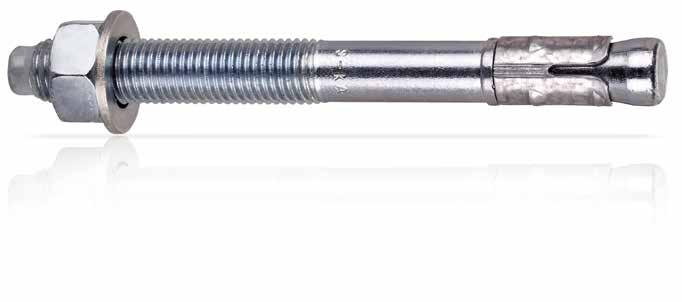

2 Förstklassiga expandrar för infästning i sprucken och osprucken betong Stansad expandertopp förhindrar att gängan förstörs under montaget. Den gängade stammen tillverkas genom kallformning, vilket ger slutprodukten hög precision, hårdhet och styrka. Aktiva räfflor säkerställer bra grepp och snabb åtdragning av expandern. Tack vare kallformningen så blir konans yta mycket hård och jämn. Detta säkerställer utdragsvärden med mycket god repeterbarhet. Det tjocka expandersegmentet bidrar till stor expansionsmarginal. Mutter och bricka är förmonterade för snabb och enkel installation. En märkning indikerar exapnderns storlek och maximal montagetjocklek. Segmentets nedre del är utsvängd, vilket förhindrar att det hakar fast i konan. Den cylindriska utformningen av konans nedre ände tillåter en behärskad återexpansion. En avrundad botten förenklar montaget in i hålet speciellt vid montage genom trä. GENOMSTICKSEXPANDER Genomsticksexpandern är en momentåtdragen infästning för användning i sprucken och osprucken betong. Den är även lämplig för installation i hårda grundmaterial som massivt tegel (max M8) eller natursten. Infästningen är förmonterad och kan installeras direkt genom detaljen. Den finns tillgänglig i elförzinkat utförande för torra inomhusmiljöer. I varmförzinkat utförande för miljöer som är mer fuktiga och även rimligt korrosiva. I rostfritt utförande för påtagligt fuktiga utomhusmiljöer såväl som industriella och marina miljöer. I HCR utförande för mycket aggressiva miljöer där klor och kemisk förorening kan förekomma såsom simhallar, tunnlar etc. FÖRDELAR Infästning i sprucken och osprucken betong, även lämplig för hårda grundmaterial som natursten och massivt tegel. Momentåtdragen infästning för förinstallation, genomsticksmontage och distansmontage. När visst åtdragningsmoment uppnås expanderar segmentet och skapar ett friktionsgrepp i borrhålet. Expanderns diameter och max. montagetjocklek är angivna på stammen. Ett stort urval av ytbehandlingar och legeringar såsom FZB, FZV, A2, A4 och HCR /1.4565, vilket underlättar valet av infästning för olika applikationer. Sormats pålitliga infästningar har tillverkats i Finland sedan 1970-talet. 2 SORMAT PRODUKTDATABLAD S-KA SE

3 S-KA kolstål Elförzinkad enligt EN ISO 4042, t 5 µm S-KAK 1 KOLSTÅL Varmförzinkad enl. EN ISO 10684, t 40 µm Torr eller tillfälligt fuktig inomhusmiljö Fuktig inomhusmiljö, utomhus endast i inlandet. S-KAH A4 rostfritt stål A4 för användning inomhus, utomhus, i industriell miljö och havsklimat. S-KAH A4 rekommenderas vid krav på brandmotstånd och korrosionströghet. S-KAH HCR rostfritt stål HCR för extremt korrosiva miljöer som t ex höga klorhalter (simhallar) vägtunnlar och avsvavlingsanläggningar. S-KAR A2 rostfritt stål A2 för torr och fuktig inomhusmiljö, för utomhusmiljö endast inland. HHA A2 rostfritt stål A2 för torr och fuktig inomhusmiljö, för utomhusmiljö endast inland. Lämplig för gruvor och för infästning av mycket tjocka detaljer som värmeisolering och träverk mot betong Krokankare för nedpendling i tunnlar och gruvor Grundmaterial Godkänd för Även lämplig för Sprucken betong Osprucken betong Massiv tegelsten (M8 max) Natur sten SORMAT PRODUKTDATABLAD S-KA SE

4 GODKÄNNANDEN/CERTIFIKAT/APPLIKATIONER Dokumentbeskrivning Myndighet/Laboratorium ID Ytterligare information Europeisk Teknisk Bedömning VTT EXPERT SERVICES LTD, Espoo ETA-08/0173 ETAG 001, Annex C / CEN/TS Brandmotstånd VTT EXPERT SERVICES LTD, Espoo ETA-08/0173 EOTA TR 020 / ETAG 001, Annex C / CEN/TS Seismisk bärförmåga VTT EXPERT SERVICES LTD, Espoo ETA-08/0173 EOTA TR 045:C1 Ryskt tekniskt godkännande Sormat TrustFix kalkylprogram för infästning CAD-block för genomsticksexpander för AutoCAD Komponenter för genomsticksexpander för TEKLA YouTube installationsvideor FAU FCS TC Sormat Oy / S&P Software Consulting Sormat Oy Sormat Oy Sormat Oy filformat:. dwg V5-Z_NbntmQ rf37gw9t98k Tekniskt godkännande FAU FCS TrustFix infästningsberäkning Instruktioner för installation av block i AutoCAD TEKLA komponenter + instruktionsvideo Installationsvideo för Sormat S-KA genomsticksexpander Ytterligare information beträffande data återfinns i produktdatabladet 1. Storlekarna M8, M10, M12 och M16 med standard förankringsdjup är inkluderade i ETA-godkännandet, se ETA-08/0173. Storlekarna M6, M20 och alla värden med reducerat förankringsdjup (h hef ) är tillverkarens rekommendation. 2. Lastvärdena inkluderar partialkoefficienterna enligt godkännandena och en partialkoefficient för lasten y F =1,4. Lastvärdena applicerar på en armering med ett inbördes avstånd s 15 cm alternativt s 10 cm i kombination med en armeringsdiameter d s 10 mm. 3. Om inbördes avstånd eller kantavstånd är mindre än de karateristiska värdena (S 1 cr,n 2 / C 3 cr,n 4 ) krävs en beräkning enl ETAG, Annex C, design Metod A. För mer detaljer se ETA-godkännandet ETA-08/ Betong anses vara osprucken då dragspänningarna inom betongen är σ L + σ R 0. I avsaknad av detaljerad verifikation kan σ R = 3 N/mm ² antas ( σ L är lika med dragspänningarna inom betongen som resultat av externa laster, krafter och ankare inkluderade; σ R är lika med den dragspänning som kommer från betongens krympning eller krypning så väl som från förflyttning av upplag eller temperaturvariationer) 5. Tvärkraftsvärdena gäller för ett ankare utan inverkan av betongkant. För tvärkrafter nära kant (c 10 x h ef ) måste betongkantbrott kontrolleras enl ETAG, Annex C, Design Method A. 4 SORMAT PRODUKTDATABLAD S-KA SE

5 STATISKA OCH KVASISTATISKA LASTER Dessa tabellers data är baserade på: Betong C20/25, f 1 ck,cube 2 = 25 N/mm ². Korrekt utförd installation ( se sid 10). Ingen inverkan av kantavstånd och/eller inbördes avstånd. Minimum grundmaterialstjocklek tillgodosedd (se sida 11). Karakteristiska bärförmågor Expanderstorlek M6 M8 M10 M12 M16 M20 (mm) Osprucken betong Drag N Rk S-KA/S-KAK [kn] 4,0 4,5 6,5 9,0 8,8 16,0 16,4 20,0 24,9 35,0 49,9 S-KAH/S-KAH HCR [kn] 4,0 4,5 6,5 9,0 8,8 16,0 16,4 20,0 24,9 35,0 49,9 Tvär V Rk S-KA/S-KAK [kn] 3,1 4,8 10,1 10,1 10,1 18,0 17,2 23,0 23,5 44,0 58,2 S-KAH/S-KAH HCR [kn] 3,1 4,8 10,7 10,7 10,1 17,0-25,0-47,0 58,2 Sprucken betong Drag N Rk S-KA/S-KAK [kn] ,0-9,0-12,0-20,0 - S-KAH/S-KAH HCR [kn] ,0-9,0-12,0-20,0 - Tvär V Rk S-KA/S-KAK [kn] ,0-18,0-23,0-44,0 - S-KAH/S-KAH HCR [kn] ,0-17,0-25,0-47,0 - Dimensionerande bärförmågor Expanderstorlek M6 M8 M10 M12 M16 M20 (mm) Osprucken betong Drag N Rd S-KA/S-KAK [kn] 2,2 2,5 3,6 5,0 4,9 8,9 9,1 11,1 13,8 23,3 27,7 S-KAH/S-KAH HCR [kn] 2,2 2,5 3,6 5,0 4,9 8,9 9,1 11,1 13,8 23,3 27,7 Tvär V Rd S-KA/S-KAK [kn] 2,1 2,5 6,7 8,0 8,3 14,4 11,5 18,4 15,7 35,2 36,4 S-KAH/S-KAH HCR [kn] 2,1 2,5 7,1 8,8 8,3 13,6-20,0-37,6 36,4 Sprucken betong Drag N Rd S-KA/S-KAK [kn] ,8-5,0-6,7-13,3 - S-KAH/S-KAH HCR [kn] ,8-5,0-6,7-13,3 - Tvär V Rd S-KA/S-KAK [kn] ,3-14,4-18,4-35,2 - S-KAH/S-KAH HCR [kn] ,3-13,6-20,0-37,6 - SORMAT PRODUKTDATABLAD S-KA SE

6 STATISKA OCH KVASISTATISKA LASTER Dessa tabellers data är baserade på: Betong C20/25, f 1 ck,cube 2 = 25 N/mm ². Korrekt utförd installation ( se sid 10). Ingen inverkan av kantavstånd och/eller inbördes avstånd. Minimum grundmaterialstjocklek tillgodosedd (se sida 11). Rekommenderade laster Expanderstorlek M6 M8 M10 M12 M16 M20 (mm) Osprucken betong Drag N rek S-KA/S-KAK [kn] 1,6 1,8 2,6 3,6 3,5 6,3 6,5 7,9 9,9 16,7 19,8 S-KAH/S-KAH HCR [kn] 1,6 1,8 2,6 3,6 3,5 6,3 6,5 7,9 9,9 16,7 19,8 Tvär V rek S-KA/S-KAK [kn] 1,5 1,8 4,8 5,7 5,9 10,3 8,2 13,1 11,2 25,1 26,0 S-KAH/S-KAH HCR [kn] 1,5 1,8 5,1 6,3 5,9 9,7-14,3-26,9 26,0 Sprucken betong Drag N rek S-KA/S-KAK [kn] ,0-3,6-4,8-9,5 - S-KAH/S-KAH HCR [kn] ,0-3,6-4,8-9,5 - Tvär V rek S-KA/S-KAK [kn] ,2-10,3-13,1-25,1 - S-KAH/S-KAH HCR [kn] ,2-9,7-14,3-26,9-6 SORMAT PRODUKTDATABLAD S-KA SE

7 SEISMISK BÄRFÖRMÅGA Konstruktion enl. EOTA TR 045: Prestandakategori C2 Dessa tabellers data är baserade på: Betong C20/25, f 1 ck,cube 2 = 25 N/mm ². Korrekt utförd installation ( se sid 10). Ingen inverkan av kantavstånd och/eller inbördes avstånd. Minimum grundmaterialstjocklek tillgodosedd (se sida 11). Karakteristiska bärförmågor Expanderstorlek M8 M10 M12 M16 (mm) Sprucken betong Drag N Rk S-KA/S-KAK [kn] 5,0 9,0 12,0 20,0 S-KAH/S-KAH HCR [kn] 5,0 9,0 12,0 20,0 Tvär V Rk S-KA/S-KAK [kn] 5,6 11,9 15,4 31,2 S-KAH/S-KAH HCR [kn] 8,7 11,2 18,3 31,5 Dimensionerande bärförmågor Expanderstorlek M8 M10 M12 M16 (mm) Sprucken betong Drag N Rd S-KA/S-KAK [kn] 2,8 5,0 6,7 13,3 S-KAH/S-KAH HCR [kn] 2,8 5,0 6,7 13,3 Tvär V Rd S-KA/S-KAK [kn] 4,5 9,5 12,3 25,0 S-KAH/S-KAH HCR [kn] 7,0 9,0 14,6 25,2 SORMAT PRODUKTDATABLAD S-KA SE

8 BRANDMOTSTÅND Dessa tabellers data är baserade på: Vid avsaknad av nationella regler rekommenderas att partialkoefficienten för bärförmåga under brandbelastning y M, fi sätts till värdet 1,0. Betong C20/25, f 1 ck,cube 2 = 25 N/mm ². Korrekt utförd installation ( se sid 10). Ingen inverkan av kantavstånd och/eller inbördes avstånd. Minimum grundmaterialstjocklek tillgodosedd (se sida 11). Karakteristiska bärförmågor Expanderstorlek M8 M10 M12 M16 (mm) Brandbelastning R30 Drag N Rk S-KA/S-KAK [kn] 1,3 2,3 3,0 5,0 S-KAH/S-KAH HCR [kn] 1,3 2,3 3,0 5,0 Tvär V Rk S-KA/S-KAK [kn] 1,3 2,3 3,6 5,3 S-KAH/S-KAH HCR [kn] 2,4 9,1 13,2 24,0 Brandbelastning R120 Drag N Rk S-KA/S-KAK [kn] 0,3 0,5 0,9 1,3 S-KAH/S-KAH HCR [kn] 1,0 1,8 2,6 4,8 Tvär V Rk S-KA/S-KAK [kn] 0,3 0,5 0,9 1,3 S-KAH/S-KAH HCR [kn] 1,1 1,8 2,6 4,8 Rekommenderade laster Expanderstorlek M8 M10 M12 M16 (mm) Brandbelastning R30 Drag N rek S-KA/S-KAK [kn] 1,3 2,3 3,0 5,0 S-KAH/S-KAH HCR [kn] 1,3 2,3 3,0 5,0 Tvär V rek S-KA/S-KAK [kn] 1,3 2,3 3,6 5,3 S-KAH/S-KAH HCR [kn] 2,4 9,1 13,2 24,0 Brandbelastning R120 Drag N rek S-KA/S-KAK [kn] 0,3 0,5 0,9 1,3 S-KAH/S-KAH HCR [kn] 1,0 1,8 2,6 4,8 Tvär V rek S-KA/S-KAK [kn] 0,3 0,5 0,9 1,3 S-KAH/S-KAH HCR [kn] 1,1 1,8 2,6 4,8 8 SORMAT PRODUKTDATABLAD S-KA SE

9 MATERIAL OCH DIMENSIONER Ankardimensioner Expanderstorlek M6 M8 M10 M12 M16 M20 Längd L1 [mm] Segmentlängd L2 [mm] 14,3 15,9 17,9 19,1 26,3 32,4 Gänglängd L3 [mm] Expanderstam d nom (mm) Sexkantmutter SW [mm] m 4,9 6,5 8,0 10,0 13,0 15,0 Mekaniska egenskaper Specifikation Infästning/storlek M6 M8 M10 M12 M16 M20 Nominell draghållfasthet F uk, gänga Dnom L2 S-KA L1 S-KA / S-KAK [N/mm² ] S-KAH [N/mm² ] S-KAH HCR [N/mm² ] L3 m SW Karakteristisk bärförmåga böjning M 0 Rk,s Dimensionerande bärförmåga böjning M Rd,s Rekommenderat böjmoment M rek,s S-KA / S-KAK (Nm) 7, S-KAH (Nm) 7, S-KAH HCR (Nm) 7, S-KA / S-KAK (Nm) 3,8 16,8 38,4 57,6 148,8 192,7 S-KAH (Nm) 3,8 17,6 36,0 63, ,7 S-KAH HCR (Nm) 3,8 17,6 36,0 63, ,7 S-KA / S-KAK (Nm) 2,7 12,0 27,4 41,1 106,3 137,6 S-KAH (Nm) 2,7 12,6 25,7 45,1 114,3 137,6 S-KAH HCR (Nm) 2,7 12,6 25,7 45,1 114,3 137,6 Materialkvalitet Del av expandern Material S-KA Kolstål, elförzinkad EN ISO 4042, min. 5 µm Expander S-KAK S-KAH Kolstål, varmförzinkat EN ISO 10684, min. 40 µm (M6 = min. 25 µm) Rostfritt stål A4 S-KAH HCR Rostfritt stål HCR / SORMAT PRODUKTDATABLAD S-KA SE

10 MONTAGEINSTRUKTIONER Montageverktyg Specifikation M6 M8 M10 M12 M16 M20 Borrhammare (rekommendation) varv/min / J Montageverktyg (valfri) S-KA 6-10 SDS+ S-KA SDS varv/min / J Borr Tillbehörsverktyg SDS+ 2-skär/4-skär 6 mm 20 mm borste, luftpump/kompressor, hammare, momentnyckel, hylsa INSTALLATION Installationsdata 1. Borra ett hål enligt produktdata Rengör hålet med borste och blåspump. 4. Montera expandern med hjälp av ett montageverktyg eller en hammare.. 5. Dra åt expandern till det rekommenderade momentet. Parametrar och ankarstorlekar M6 M8 M10 M12 M16 M20 Borrhålsdiameter d 0 (mm) Övre toleransgräns för borrdiameter d 1 cut,max 2 (mm) 6,40 8,45 10,45 12,50 16,50 20,55 Borrhålsdjup på djupaste stället h 1 (mm) (mm) Nominellt montagedjup h nom (mm) Frigående håldiameter i fixturen df (mm) Vidd mellan greppytorna SW (mm) Erforderligt moment S-KA / S-KAK T inst 7 20 / 15 1) (Nm) S-KAH/S-KAH HCR ) T inst for S-KA is 20 Nm and for S-KAK 15 Nm Montagemetoder Through installation Genomsticksmontage Distansmontage hmin Tfix SW d0 S-KA Tinst df hef hnom h1 10 SORMAT PRODUKTDATABLAD S-KA SE

11 Minimum betongtjocklek inbördes avstånd och kantavstånd Sprucken och osprucken betong M6 M8 M10 M12 M16 M20 (mm) Minimum grundmaterialtjocklek h min (mm) Minimum inbördes avstånd Minimum kantavstånd Kritiskt inbördes avstånd för spjälkningsbrott och betongkonbrott (ifall karaktäristisk last påverkar) Kritiskt kantavstånd för spjälkningsbrott och betongkonbrott (ifall karakteristisk last påverkar) s min (mm) c (mm) c min (mm) s (mm) s cr,sp (mm) s 1 cr,n c 1 cr,sp c 1 cr,n (mm) (mm) (mm) Montageverktyg S-KA SDS+ Montageverktyg som gör montaget av en expander snabbare och mer skonsamt Sormats original montageverktyg S-KA är utformat för att inte slinta och skada expandern. Utöver att montaget av expandern generellt sker effektivt och säkert så sparar montageverktyget påtagligt mycket tid och energi vid omfattande montage. Kompatibel med alla borrhammare med SDS+ chuck. SORMAT PRODUKTDATABLAD S-KA SE

12 GENOMSTICKSEXPANDRAR SORTIMENT S-KA S-KAK S-KAH A4 S-KAH HCR S-KAR A2 HHA A2 Gängdimension Typ T fix Längd Zink FZV M6 M8 M10 M12 M16 M20 Rostfritt stål A4 HCR A2 A2 6/15x65 15mm 65 mm 6/50x mm 100 mm 6x40 2 mm 40 mm 8/10x72 10 mm 72 mm 8/30x92 30 mm 92 mm 8/50x mm 112 mm 8/85x mm 147 mm 8x50 2 mm 52 mm 8x105x mm 8x205x mm 8x mm 200 mm 8x mm 240 mm 8x mm 300 mm 10/10x92 10 mm 92 mm 10/20x mm 102 mm 10/30x mm 112 mm 10/50x mm 132 mm 10/80x mm 162 mm 10x60 3 mm 62 mm 12/5x103 5 mm 103 mm 12/20x mm 118 mm 12/30x mm 128 mm 12/50x mm 148 mm 12/65x mm 163 mm 12/80x mm 178 mm 12/155x mm 253 mm 12x75 75 mm 12x85 3 mm 85 mm 16/5x123 5 mm 123 mm 16/20x mm 138 mm 16/50x mm 168 mm 16/60x mm 178 mm 16/95x mm 213 mm 16x90 3 mm 90 mm 20/20x mm 170 mm 20/70x mm 220 mm 20/130x mm 280 mm ETA-godkänd Ej ETA Handla på ahlsell.se, besök någon av våra butiker eller kontakta din säljare. 12 SORMAT PRODUKTDATABLAD S-KA SE facebook.com/sormat youtube.com/sormatfixing
