1 191 Isolerhållare DHK...Sid. 192 Isolerhållare DHM...Sid. 193 Isolerbricka DT...Sid. 195 Isolerbricka HA...Sid. 196 Isolerhållare FAIMD...Sid. 197 Isolerhållare DIPK...Sid. 198 Isolerhållare med skruv DHT S...Sid. 199 Isolerhållare med spik DHT N...Sid. 200 Konsol DVN...Sid. 201 Isolerhållare FATB...Sid. 202 Eternitskivskruv FAFZ H...Sid. 203

2 192 Isolerhållare DHK För isoleringsmaterial med hög tryckstyrka. Isolerhållare DHK 45 Brickans diameter 45 mm Isolerhållare DHK Brickans diameter 90 mm Lämplig till: Betong Natursten med tät struktur Tegel Kalksandsten Massiv lättbetong Porbetong Hålsten Kalksandshålsten För infästning i: isoleringsmaterial med såväl hög som låg tryckstyrka tex. : Glasull Stenull Polystyrol (Styropor ) PU-skumplatta Foamglas För isoleringsmaterial med låg tryckstyrka. Isolerhållare tillverkade av slitstark nylon. Rillorna på expansionsdelen håller fast isolerhållaren i borrhålet. Kortare sättdjup ger mindre borrarbete. Snabbt och enkelt slagmontage. Brickans spår håller effektivt isoleringsmaterialet på plats. Komplett infästningsset. Inget behov av extra skruv eller spik. Olika brickstorlekar beroende på isoleringens tryckstyrka. Levereras i svart (mindre synlig i samband med t.ex. naturstensfasader). typ anvisning Temperaturområde: -40 C till 80 C Typ Art.-Nr. PZ Borrdiameter Min. borrhålsdjup vid genomsticksmontage Min. förankringsdjup Plugglängd Max. nyttolängd Förpackning d o t d h ef l t fix [mm] [mm] [mm] [mm] [mm] [Antal] DHK DHK DHK DHK DHK DHK DHK DHK DHK DHK DHK 45/ DHK 45/ DHK 45/ DHK 45/ LASTEr Tillåten last F empf. [kn] (F empf. inkluderar säkerhetsfaktor 4) Betong C12/15 0,03 Massivt tegel Mz 12 0,03 Massiv kalksandsten KSV 12 0,03 Kalksand-hålsten KSL 6 0,03 Håltegel HLz 12 0,02 Lättbetong G2 0,02

3 193 Isolerhållare DHM Isolerhållare Metall DHM Brickans diameter 35 mm Isolerbricka Metall DTM 80 Brickans diameter 85 mm Lämplig till: Betong Natursten med hög tryckstyrka Massivt tegel Massiv kalksandsten Massiv lättbetong Lättbetong Håltegel Kalksand hålsten För infästning i: isoleringsmaterial med såväl hög som låg tryckstyrka tex. : Glasull Stenull Polystyrol (Styropor ) PU-skumplatta Foamglas Isolerhållare av elförzinkat stål eller rostfritt stål A2. Stabil, beprövad kombination av hållare och bricka. Vid montering spänner fjäderstålet mot borrhålets sidor längs med hela skaftets längd. Varianten i A2 rostfritt stål är för användning utomhus och i fuktiga miljöer. Enkel och snabb montering sparar tid och pengar Inga ytterligare skruvar eller spikar krävs. Även lämplig för takmontage. Brandklassad enligt DIN 4102 ( Klass A1). Brandcertifikat finns för den elförzinkade versionen vid för ankringsdjup h ef > 40 mm. typ anvisning Vid användning i gasbetong behövs ingen förborrning Vid montering i mjuka isoleringsmaterial används Isolerbricka DTM 80.

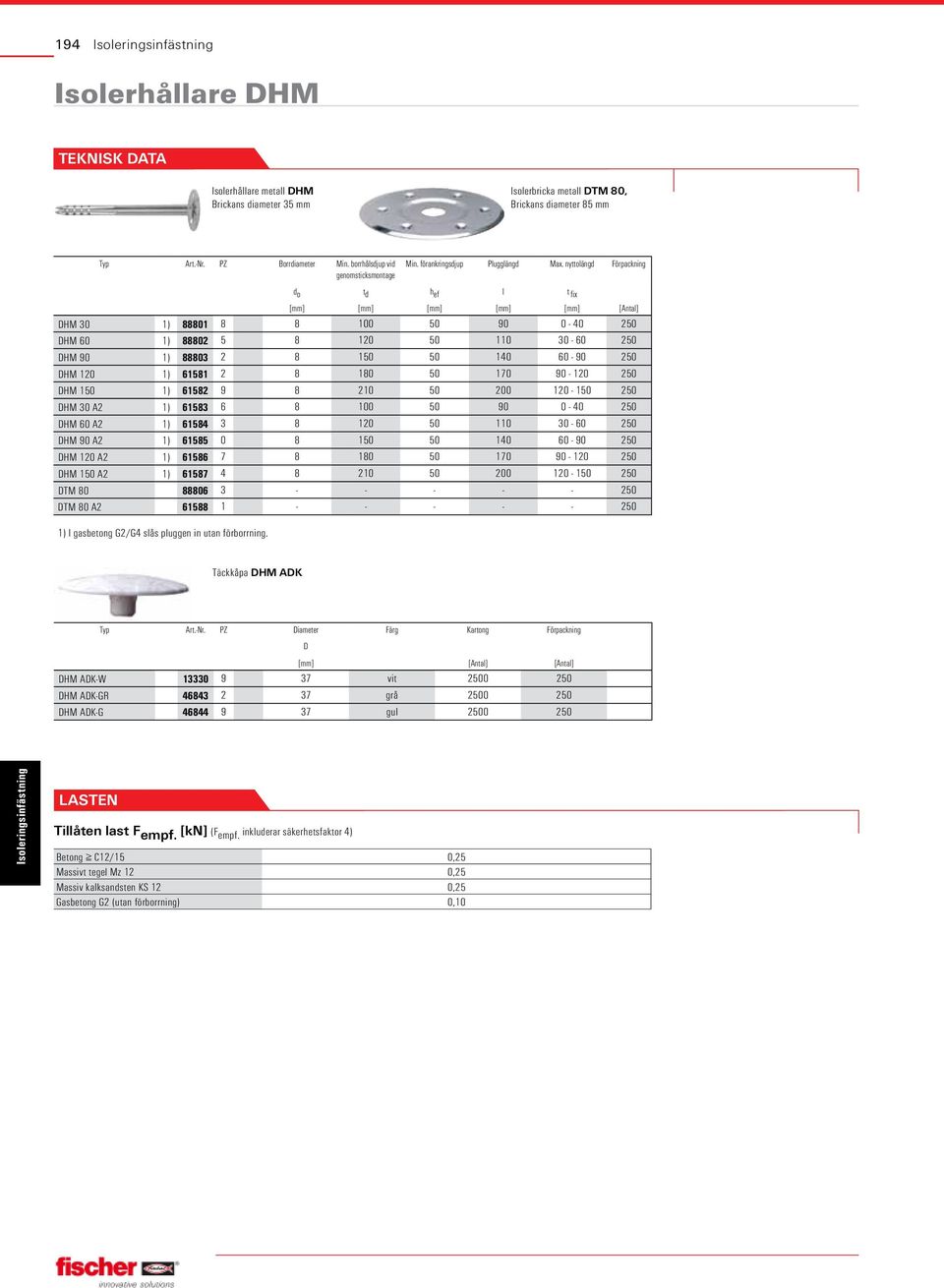

4 194 Isolerhållare DHM Isolerhållare metall DHM Brickans diameter 35 mm Isolerbricka metall DTM 80, Brickans diameter 85 mm Typ Art.-Nr. PZ Borrdiameter Min. borrhålsdjup vid genomsticksmontage Min. förankringsdjup Plugglängd Max. nyttolängd Förpackning d o t d h ef l t fix [mm] [mm] [mm] [mm] [mm] [Antal] DHM 30 1) DHM 60 1) DHM 90 1) DHM 120 1) DHM 150 1) DHM 30 A2 1) DHM 60 A2 1) DHM 90 A2 1) DHM 120 A2 1) DHM 150 A2 1) DTM DTM 80 A ) I gasbetong G2/G4 slås pluggen in utan förborrning. Täckkåpa DHM ADK Typ Art.-Nr. PZ Diameter Färg Kartong Förpackning D [mm] [Antal] [Antal] DHM ADK-W vit DHM ADK-GR grå DHM ADK-G gul LASTEN Tillåten last F empf. [kn] (F empf. inkluderar säkerhetsfaktor 4) Betong C12/15 0,25 Massivt tegel Mz 12 0,25 Massiv kalksandsten KS 12 0,25 Gasbetong G2 (utan förborrning) 0,10

5 195 Isolerbricka DT Isolerbricka DT Isolerbricka DTM, DTM-A4 Isoleringsmaterial Folie Trådnät Isolerbricka av Polypropylen, elförzinkat stål och rostfritt stål A4. Flexibla ribbor i brickan ger bra fäste i isoleringsmaterialet. anvisning Används i kombination med plugg, skruv eller spik. Isolerbricka DT, Slagfast nylon Typ Art.-Nr. PZ Brickans diameter Tjocklek Genomgångshål Förpackning d f [mm] [mm] [mm] [Antal] DT 90/ DT 90/ DT 60/ ,5 10,5 50 DTM 60/10 A4 DTM 70/10 gvz Typ Art.-Nr. PZ Brickans diameter Tjocklek Genomgångshål Förpackning d f [mm] [mm] [mm] [Antal] DTM 60/10 A ,5 10,5 100 DTM 70/10 verz ,5 10,5 50

6 196 Isolerbricka HA HA 36 stansad HA 36 stansad A4 Isoleringsmaterial Trådnät HK 36 Nylon ISO-bricka 8/60 KS Isolerbricka av stål eller plast. För användning i kombination med plugg eller skruv. Plattorna har olika diameter genom hålet. 1. HV 36 stansad, elförzinkad 2. HA 36 stansad A4, rostfritt stål A4 3. HK 36 nylon 4. ISO-Skiva 8/60 nylon Typ Art.-Nr. PZ Brickans diameter Tjocklek Genomgånsgshål Förpackning [mm] [mm] [mm] [Antal] HV 36 stansad HA 36 stansad A HK 36 nylon ISO-bricka 8/60KS

7 197 Isolerhållare FAIMD Isolerhållare FAIMD Lämplig till: Betong Natursten Massivt tegel Massiv kalksandsten Lättbetong Håltegel Kalksand-hålsten isoleringsmaterial med såväl hög som låg tryckstyrka tex. Glasull Stenull Polystyrol (Styropor ) PU-skumplatta Foamglas Isolerhållare av Polypropylen Enkel snabb och ekonomisk slagmontering. Flexibla ribbor i brickan ger bra fäste i isoleringsmaterialet. Inget behov av ytterligare skruvar eller spikar. Slagspärr säkrar korrekt sättdjup. typ anvisning Beakta den angivna nyttolängden/isoleringstjockleken Isolerhållare FAIMD Typ Art.-Nr. PZ Borrdiameter Min. borrhålsdjup vid genomsticksmontage Förankringsdjup Plugglängd Nyttolängd Förpackning d o t d h ef l t fix [mm] [mm] [mm] [mm] [mm] [Antal] FAIMD FAIMD FAIMD FAIMD FAIMD FAIMD

8 198 Isolerhållare DIPK Isolerhållare DIPK 8 med nylonspik Lämplig till: Betong Massivt tegel Massiv kalksandsten Håltegel Kalksand-hålsten För infästning i: Tryckfasta isoleringsmaterial (även vid putsade fasader) Polystyrol (Styropor ) PU-hårdskumsplattor Foamglas Stenull Isolerhållare av polypropylen med glasfiberarmerad nylonspik. När spiken slås i expanderar pluggen och klämmer sig fast i borrhålet. Enkel, snabb och ekonomisk slagmontering. Kort förankringsdjup reducerar montagetiden. typ anvisning I nyttolängden inkluderas ickebärande lager (ex. puts). Pluggens bricka är lämplig för att hålla kvar puts. I massiva material skall nylonspiket kortas av vid brytanvisningen. Isolerhållare DIPK Typ Art.-Nr. PZ Borrdiameter Nyttolängd Min. borrhålsdjup vid genomsticksmontage Min. förankringsdjup Spiklängd Plugglängd Brickans diameter Förpackning d o t fix t d h ef l [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Antal] DIPK 8/ DIPK 8/ DIPK 8/ DIPK 8/ DIPK 8/ DIPK 10/ DIPK 10/ DIPK 10/ DIPK 10/ DIPK 10/ DIPK 10/ ) DIPK 10/ ) ) görs med medföljande montageverktyg.

9 199 Isolerhållare med skruv DHT S Isolerhållare med skruv DHT S Lämplig till montage i: Trä Stålplattor max. 0,8 mm Tryckfasta isoleringsmaterial ex.: Polystyrol (Styropor ) PU-Hårdskumsplattor Foamglas Stenull Isolerhållare av polyamid med elförzinkad och vaxbehandlad skruv (PH 2) med Isolerhållare. Snabbt, enkelt och ekonomiskt montage. Isolerhållare för reducering av värmeförluster. Särskilt lämplig för elastiska stödkonstruktioner. typ anvisning Använd korrekt bits (PH2) vid montage. Skruvhålet tätas med den medföljande isoleringsproppen. Isolerhållare med skruv DHT S Skaftlängd L Typ Art.-Nr. PZ Färg Nyttolängd Skaftlängd Skruvlängd Min. förankringsdjup Brickans diameter Förpackning t fix L l s h ef [mm] [mm] [mm] [mm] [mm] [Antal] DHT S 30 W Vit DHT S 50 W Vit DHT S 70 W Vit DHT S 80 W Vit DHT S 100 W Vit DHT S 120 W Vit Bricka 50mm Skruvlängd Max. nyttolängd Min. iskruvningsdjup 25mm

10 200 Isolerhållare med Spik DHT N Isolerhållare med Spik DHT N Lämplig till: Trä Tryckfasta isoleringsmaterial som: Polystyrol (Styropor ) PU-Hårdskumsplattor Foamglas Stenull Isolerhållare framställd av Polyamid med elförzinkad spik. Försedd med isoleringspropp. Förmonterad spik ger enkel, snabb och ekonomisk slagmontering Isoleringsproppen minskar värmeförluster. typ anvisning Med en hammare slås DHT N genom isoleringsmaterialet och in i träet, tills brickan ligger plant med isoleringen och håller den på plats. Spikhålet täcks effektivt för mindre värmeförluster och korrosionsskydd m.h.a. den integrerade isoleringsproppen. Isolerhållare med spik DHT N Skaftlängd L Typ Art.-Nr. PZ Färg Nyttolängd Skaftlängd Spiklängd Min. förankringsdjup Brickans diamter Förpackning t fix L h ef [mm] [mm] [mm] [mm] [mm] [Antal] DHT N 40 W vit DHT N 50 W vit DHT N 60 W vit DHT N 80 W vit Bricka 50mm Skruvlängd Max. nyttolängd Min. iskruvningsdjup 25mm

11 201 Konsol DVN Konsoll DVN Lämplig till: Trä Tryckfasta isoleringsmaterial som: Polystyrol (Styropor ) PU-Hårdskumsplattor Foamglas Konsol av sendzimirförzinkat stål Sendzimirförzinkat stål för permanent bruk. Galvaniserad spik finns i varje förpackning. anvisning Konsolens spetsar trycks in i isoleringsplattan tills de sitter fast. Konsolen spikas fast på träkonstruktionen. Konsol DVN Isoleringstjocklek Typ Art.-Nr. PZ För isoleringstjocklek Förpackning [mm] [Antal] DVN DVN

12 202 Isolerhållare FATB Isolerhållare FATB, Brickans diameter 50 mm Lämplig till: Betong Massivt tegel Massiv kalksandsten Gasbetong Håltegel Kalksand-hålsten Isolermaterial med lägre tryckstyrka och taktätningsmaterial på platta tak. Stenull Glasull Isolerhållare av Polyamid med elförzinkad expansionsspik. Stort sortiment möjliggör tjocklek på isolering upp till 275 mm. Enkel, snabb och ekonomisk slagmontering. typ anvisning I lättbetong borras utan slag. I lättbetong är borrdjup och förankringsdjup 35 mm djupare. Nyttolängden kortas med 35 mm. Isolerhållare FATB Brickans diameter 50 mm Typ Art.-Nr. PZ Borrdiameter Min. borrhålsdjup vid genomsticksmontage Min. förankringsdjup Plugglängd Nyttolängd Brickans diameter Förpackning Isolerhållare FATB i betong Brickans diameter 50mm d o t d h ef l t fix [mm] [mm] [mm] [mm] [mm] [mm] [Antal] FATB 50/ FATB 50/ FATB 50/ FATB 50/ FATB 50/ FATB 50/ FATB 50/ FATB 50/ FATB 50/ FATB 50/

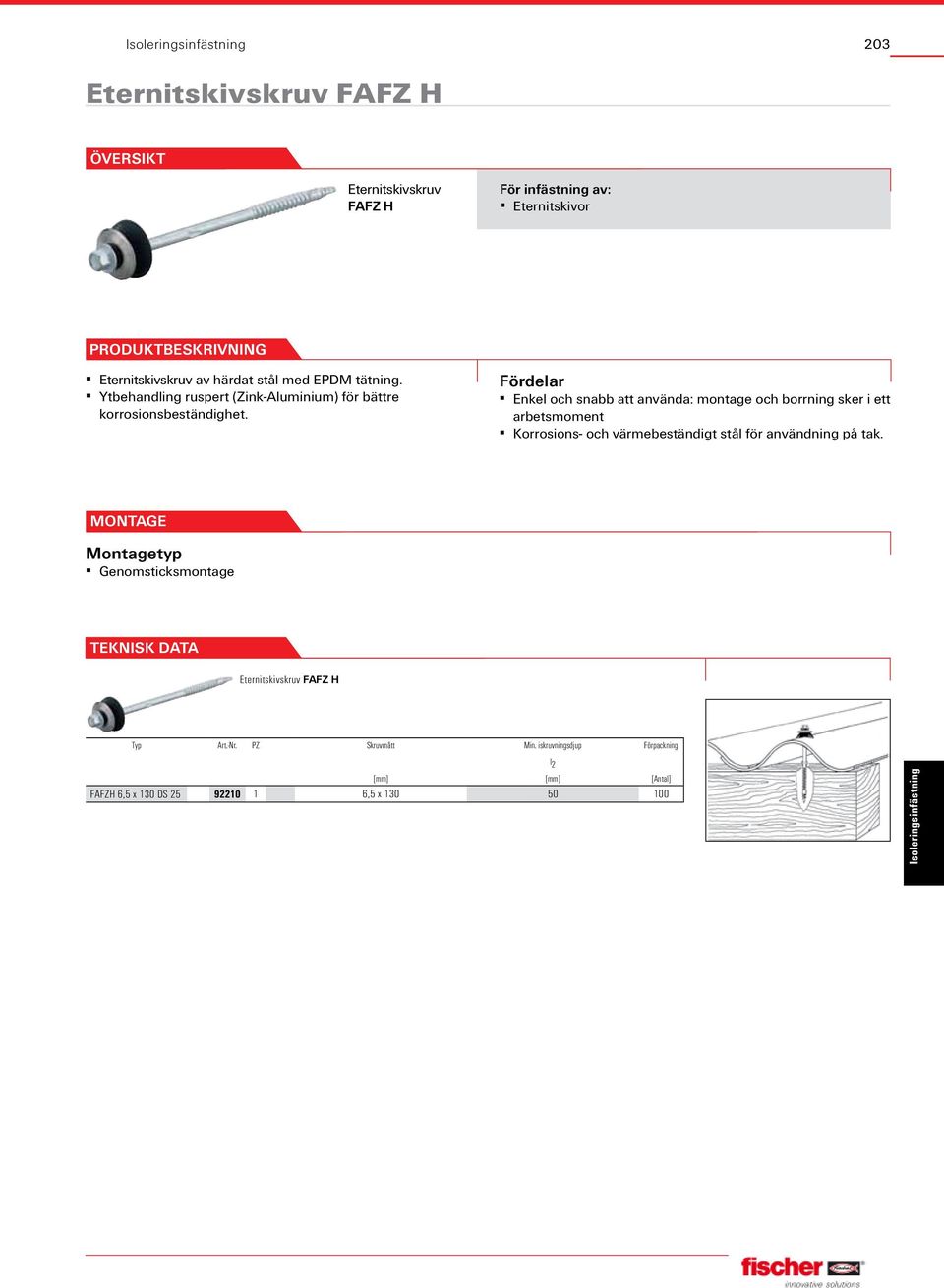

13 203 Eternitskivskruv FAFZ H Eternitskivskruv FAFZ H Eternitskivor Eternitskivskruv av härdat stål med EPDM tätning. Ytbehandling ruspert (Zink-Aluminium) för bättre korrosionsbeständighet. Enkel och snabb att använda: montage och borrning sker i ett arbetsmoment Korrosions- och värmebeständigt stål för användning på tak. typ Eternitskivskruv FAFZ H Typ Art.-Nr. PZ Skruvmått Min. iskruvningsdjup Förpackning l 2 [mm] [mm] [Antal] FAFZH 6,5 x 130 DS ,5 x
