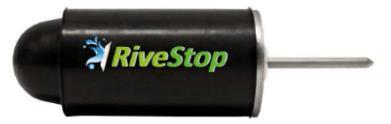

1 HyDra Rivestop Produktbeskrivning

2 HyDra RIVESTOP val av rätt produkt HyDra RIVESTOP erbjuder många olika produkter som är tillämpliga i olika typer av arbets- och miljösituationer. Ditt val av produkt bör anpassas till de förutsättningar som finns för det speciella projektet. A. Steg 1 mät innerdiametern av hålet som ska förseglas. Nedan finns en uppställning över de olika valmöjligheter som finns för att enkelt välja rätt produkt: Innerhål Ø RIVESTOP produkt Intervall för innerdiameter av hål Godkänd för vattentryck upp till: mm mm BAR Ø 18 mm Ø 20 mm D17x mm 3 D21x33 21,5-23mm Ø 22 mm D21x mm Ø 26 mm D24x mm 5 Ø 28 mm D27x mm Ø 32 mm D30x mm 4

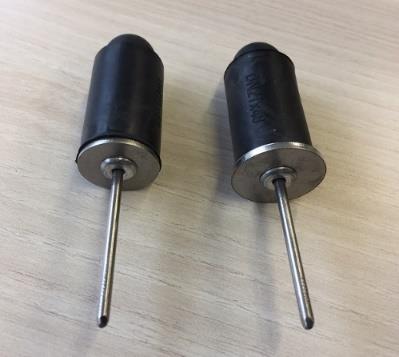

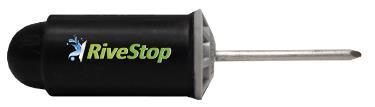

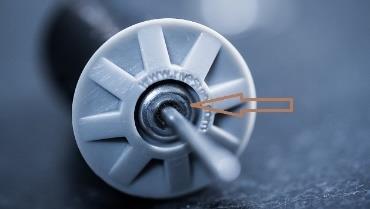

3 B. Steg 2 är att välja nitmaterial. För arbeten utan direktkontakt med vatten eller med låg luftfuktighet kan det vara tillräckligt att applicera en Rivestop med förzinkad stålnit För arbeten med direktkontakt med vatten och regelbundet vattentryck rekommenderas att du använder Rivestop med nitar av rostfritt stål Hur man tolkar märkning av HyDra RIVESTOP produkterna: Alla gummikroppar är märkta med HyDra RIVESTOP och en 4-siffrig märkning. De första 2 siffrorna anger alltid diameter av gummikroppen i mm. The sista 2 siffrorna anger alltid längden på gummikroppen i mm. Till exempel: Rivestop D21x48 21 = 21 mm är diameter på gummikroppen. 48 = 48 mm är längden på gummikroppen. C. Steg 3 är att välja material av den yttre/synliga brickan. Alla RIVESTOP yttre brickor är utrustade med 2 siffror / bokstäver. Den första bokstaven betyder materialet i den yttre brickan: P = Plast S = Rostfritt Den andra bokstaven betyder nitens material (internt system): P = Plast Z = Förzinkad stål S = Rostfritt I yttre brickan finns alltid en aluminiumring (i alla referenser). Märkning Gummi Aluminum Nit Rostfritt stål Förzinkad stål Yttre brickan Rostfritt Plast stål PZ PS SS FÄRG: Metall, grått och svart gummi. Den vanligaste yttre brickan är grå plast (liknande betong) eller rostfritt stål. Andra ytbehandlingar som t ex vit yttre bricka för vit betong samt andra färger och material på begäran.

4 D. Steg 4 är att välja typ av finish på HyDra Rivestop, invändig eller utanpåliggande. Det finns flera typer av RIVESTOP-finish på väggen. Du kan välja att Rivestop kan vara synlig när den är installerad (en utanpåliggande Rivestop), eller du kan bestämma att installera Rivestop i ursparingshålet. Du kan då välja att laga väggen med bruk eller låta det vara som det är. Olika typer av avslutning TYP AV INSTALLATION Utanpåliggande montage Invändigt montage ALLA Endast SS SS produkt Utanpåliggande montage PS produkt Utanpåliggande montage PS produkt SS produkt Invändigt montage Invändigt montage SS produkt Invändigt montage PS produkt Utanpåliggande montage När RIVESTOPEN är SS med utanpåliggande installation, är den yttre brickans diameter större än hålets innerdiameter, det är därför den ligger kvar på väggens yta. När RIVESTOPEN är SS för invändig installation, är den yttre brickans diameter mindre än hålets innerdiameter, det är därför den ligger kvar i hålet.

5 D21x48SS inv För håldiameter från 21,5 till 24 mm D21x48SS utv. D21x48PS D21x33PS 21x33PZ För håldiameter 18 to 21 mm D17x48PS HyDra RIVESTOP montageområden: Perfekt för vattentätning och försegling. Idealisk för PERI TRIO, DOMINO, MAXIMO MX15 håldiameter och DOKA Monotec. 3 BAR tryck Endast för inre installation Endast för bostadshus CIVIL WORKS RIVESTOP + BUILDINGS RIVESTOP För att försegla hål i vanliga byggnader och bostadsbyggande, utan speciella vattentäthetsbehov, ej för hög luftfuktighet eller direktkontakt med vatten. Perfekt för tätning av garage, vägg under mark, parkering, utan krav på hög luftfuktighet eller vattentryck. Idealisk för PERI TRIO mm Utanpåliggande avslutning 3 BAR tryck Perfekt för tätning och vattentätning av garage, vägg under marknivå, parkering, med hög luftfuktighet eller vattentryck. Lämplig för väggar med marktryck Idealisk för PERI TRIO mm 3 BAR tryck För vattentätning och försegling av hål. För byggnader med krav på vattentätning. För vägg under mark i byggnader För infrastruktur såsom tunnlar, broar, vattenreningsverk, tankar mm. PERI TRIO mm 5 BAR tryck För vattentätning och försegling av hål. För eventuell vattenhållande struktur IDEAL för tankar och deponier av dryck / dricksvatten För rättvis vägg med inox-ytbehandling PERI TRIO mm 5 BAR tryck För vattentätning och försegling av hål. För alla typer konstruktioner med vattentryck. IDEAL för tankar och deponier av dricksvatten För inre installation PERI TRIO mm 5 BAR tryck

6 För håldiameter från 31 till 36 mm 4 BAR D30x66SS För håldiameter från 28 till 30 mm 5 BAR D27x50SS D27x50PS D24x50SS int För håldiameter från 25 till 27 mm 5 BAR tryck D24x50SS ext D24x50PS D24x50PZ För att försegla hål i vanliga byggnader och bostadsbyggande, inga vattentäthetskrav, inga luftfuktighetsförhållanden eller direktkontakt med vatten. Lämplig för tätning av garage, tunnelbana, parkering, utan krav på hög luftfuktighet eller vattentryck. För vattentätning. Idealisk för infrastruktur såsom tunnlar, broar, avloppsreningsverk Passar Doka Framax Xlife Plus + PERI MAXIMO MX18 RIVESTOP FOR RIVEPIPE RIVESTOP FOR RIVEPIPE Idealisk för civilbyggnad, som tunnlar, broar, dammar etc. För tankar och deponier av dricksvatten För Doka Framax Xlife Plus + PERI MAXIMO MX18 Idealisk för civilbyggnad, som tunnlar, broar, dammar etc. För tankar och deponier av dricksvatten För Doka Framax Xlife Plus + PERI MAXIMO MX18 Idealisk för civilbyggnad, som tunnlar, broar, WWTP, insättningar etc. Används med RIVEPIPE (hålets diameter 29 mm) Perfekt för civilbyggnad, som tunnlar, broar, insättningar etc. Perfekt för dricksvattenbehållare Används med RIVEPIPE (hålets diameter 29 mm) Idealisk för civilbyggnad, som tunnlar, broar, alla typer av vattenreningsverk s insättningar etc. För tankar och deponier av dricksvatten. För inre installation (i hålet)

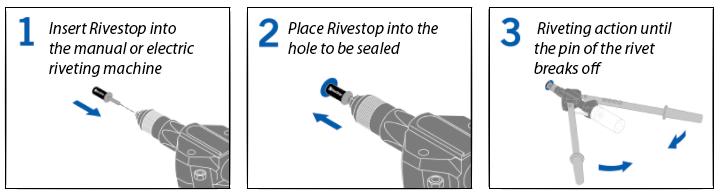

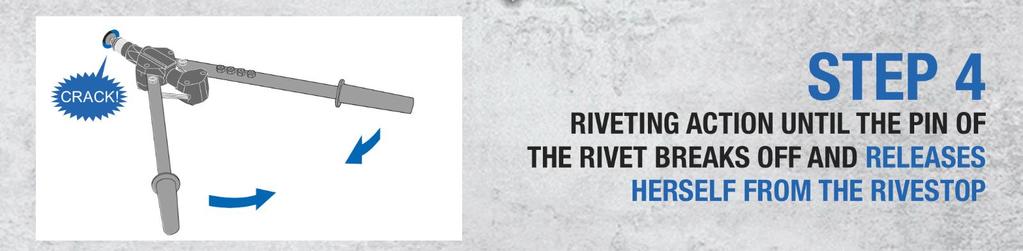

7 Montageanvisning HyDra Rivestop levereras redo att användas. Det är mycket enkelt och snabbt att installera, för dess tillämpning krävs det bara en standard universell montagetång (2-handad, lång arm, rekommenderas) eller en elektrisk nitmaskin, se nedan. FÖRBEREDNING: Vid rekommenderar att rengöra hålets ingång för att avlägsna rester av betong, damm eller sand för att få ett vattentätt montage. 1. Sätt in Rivestop i den manuella eller elektriska nitmaskinen med en nässtycke ø mm (Steg 1 ovan) 2. Placera HyDra Rivestop i hålet (Steg 2 ovan) 3. Använd tången tills niten bryts av (Steg 3 ovan) 4. Fortsätt att använda tången tills tången släpper av sig själv från Rivestopen Rivestopverktyget aktiverar det interna mekaniska systemet på Rivestopen som bildar ett konstant och exakt kraft för en kontrollerad expansion av Rivestop. När den appliceras, expanderar den (mer än dubbel av sin storlek) inuti hålet, skapar tryck mot hålets väggar, anpassar sig till hålet och tätar det helt med ett jämnt, kontrollerat tryck. Om niten inte går av vid montage är Rivestopen inte korrekt applicerad. Hålen som ska förseglas bör ha en kontinuerlig och homogen cirkulär form. Se till att du använder lämplig Rivestop produkt anpassad till hålets diameter som gör att pluggen förblir vattentät.

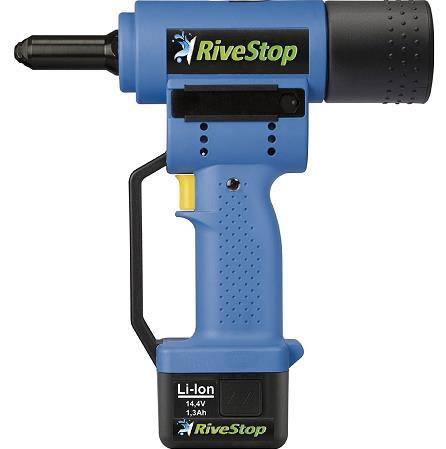

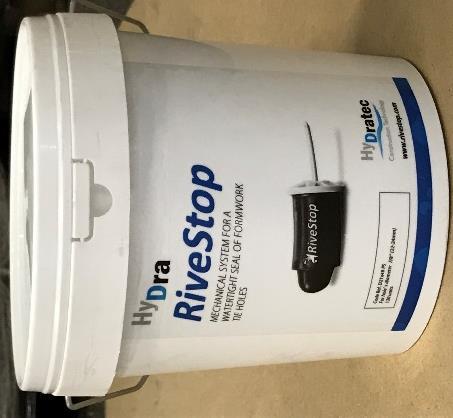

8 References Produkt Hålen ska inte behandlas tidigare med någon annan tätningsprodukt eller tillsatser, men de bör vara fria från smuts och damm. Om Rivestopen måste tas bort så kan Rivestopen bara avlägsnas genom att borra bort Rivestopen. Om det behövs kan du lappa/laga igen hålet där Rivestopen är placerad men det är inte nödvändigt för Rivestopens funktion. Rekommenderade verktyg för installation Vi rekommenderar att installera RIVESTOP med en standard manuell nittång (2 hanndsfattning, lång arm och invändig diameter av hålet i verktyget Ø mm). eller batteridriven maskin Förpackningar Pieces Antal per burk bucket Large Stor bucket hink 25 L Medium Mellan bucket hink 10 L Small Liten bucket hink 4 L D17x D21x D21x D24x D27x D30x Produkten ska förvaras i oöppnad förpackning.
