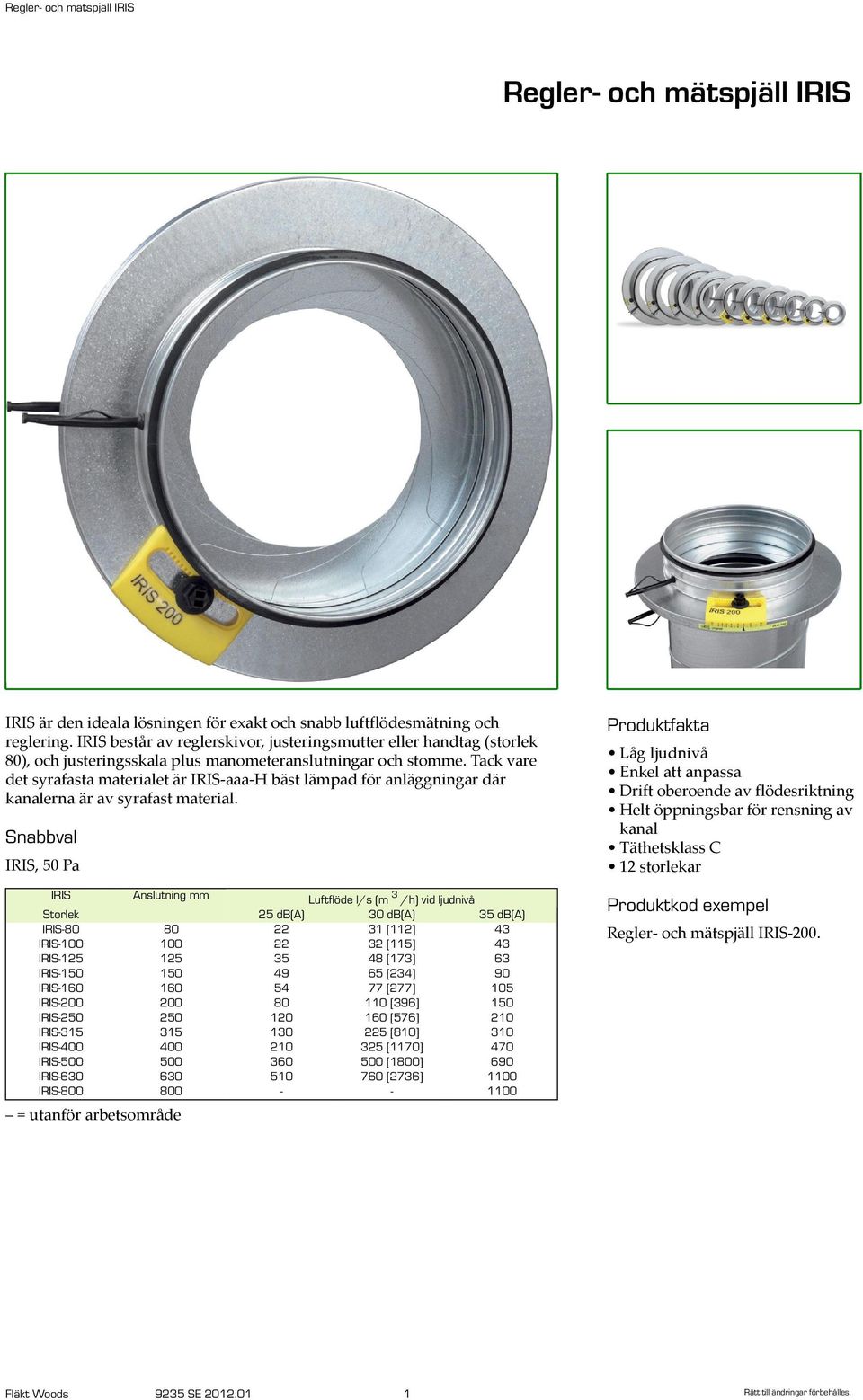

1 Regler- och mätspjäll IRIS IRIS är den ideala lösningen för exakt och snabb luftflödesmätning och reglering. IRIS består av reglerskivor, justeringsmutter eller handtag (storlek 80), och justeringsskala plus manometeranslutningar och stomme. Tack vare det syrafasta materialet är IRIS-aaa-H bäst lämpad för anläggningar där kanalerna är av syrafast material. Snabbval IRIS, 50 Pa IRIS Anslutning mm Luftflöde l/s (m 3 /h) vid ljudnivå Storlek 25 db(a) 30 db(a) 35 db(a) IRIS [112] 43 IRIS [115] 43 IRIS [173] 63 IRIS [234] 90 IRIS [277] 105 IRIS [396] 150 IRIS [576] 210 IRIS [810] 310 IRIS [1170] 470 IRIS [1800] 690 IRIS [2736] 1100 IRIS = utanför arbetsområde Produktfakta Låg ljudnivå Enkel att anpassa Drift oberoende av flödesriktning Helt öppningsbar för rensning av kanal Täthetsklass C 12 storlekar Produktkod exempel Regler- och mätspjäll IRIS-200. Fläkt Woods 9235 SE Rätt till ändringar förbehålles.

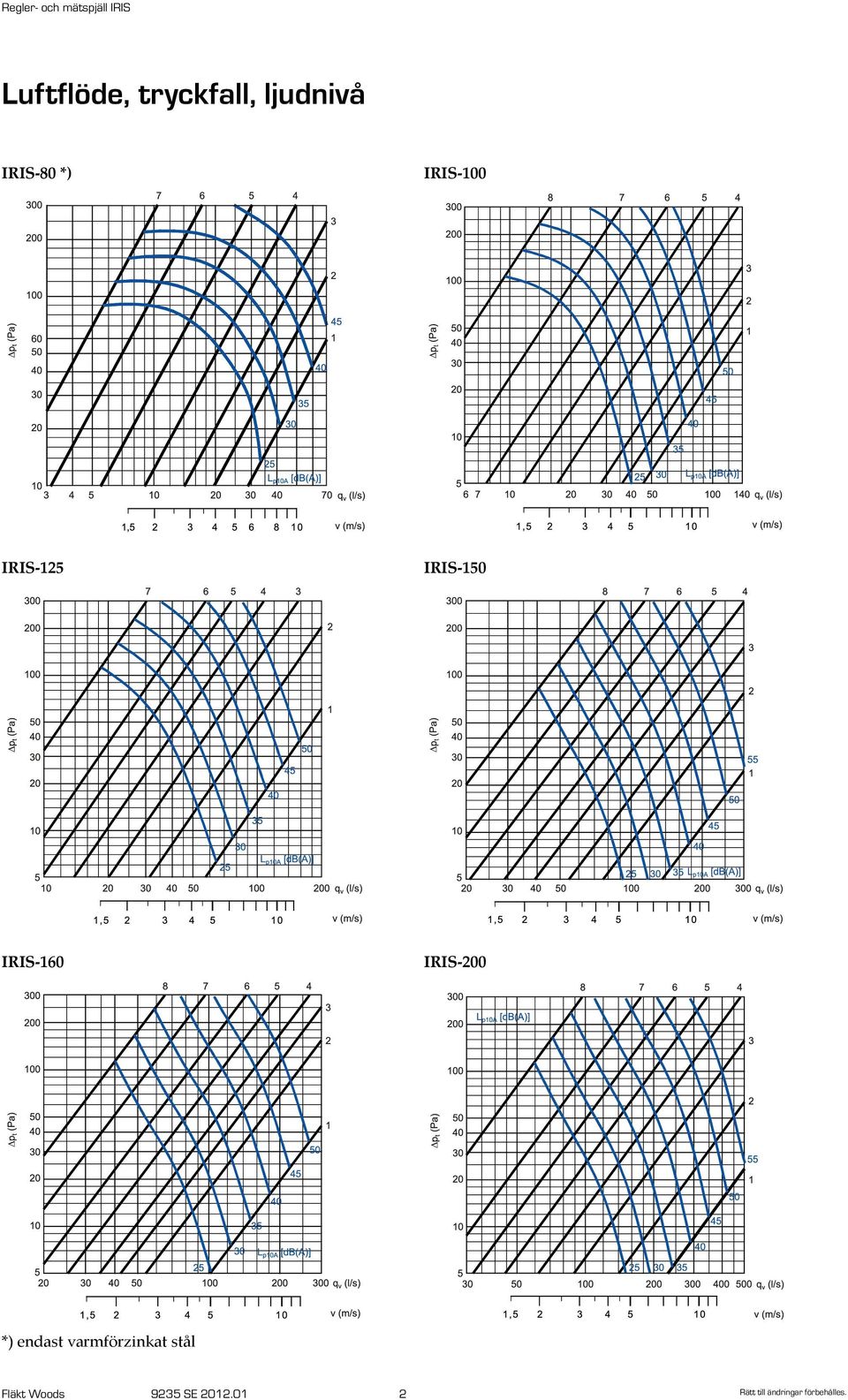

2 Luftflöde, tryckfall, ljudnivå IRIS-80 *) IRIS-100 IRIS-125 IRIS-150 IRIS-160 IRIS-200 *) endast varmförzinkat stål Fläkt Woods 9235 SE Rätt till ändringar förbehålles.

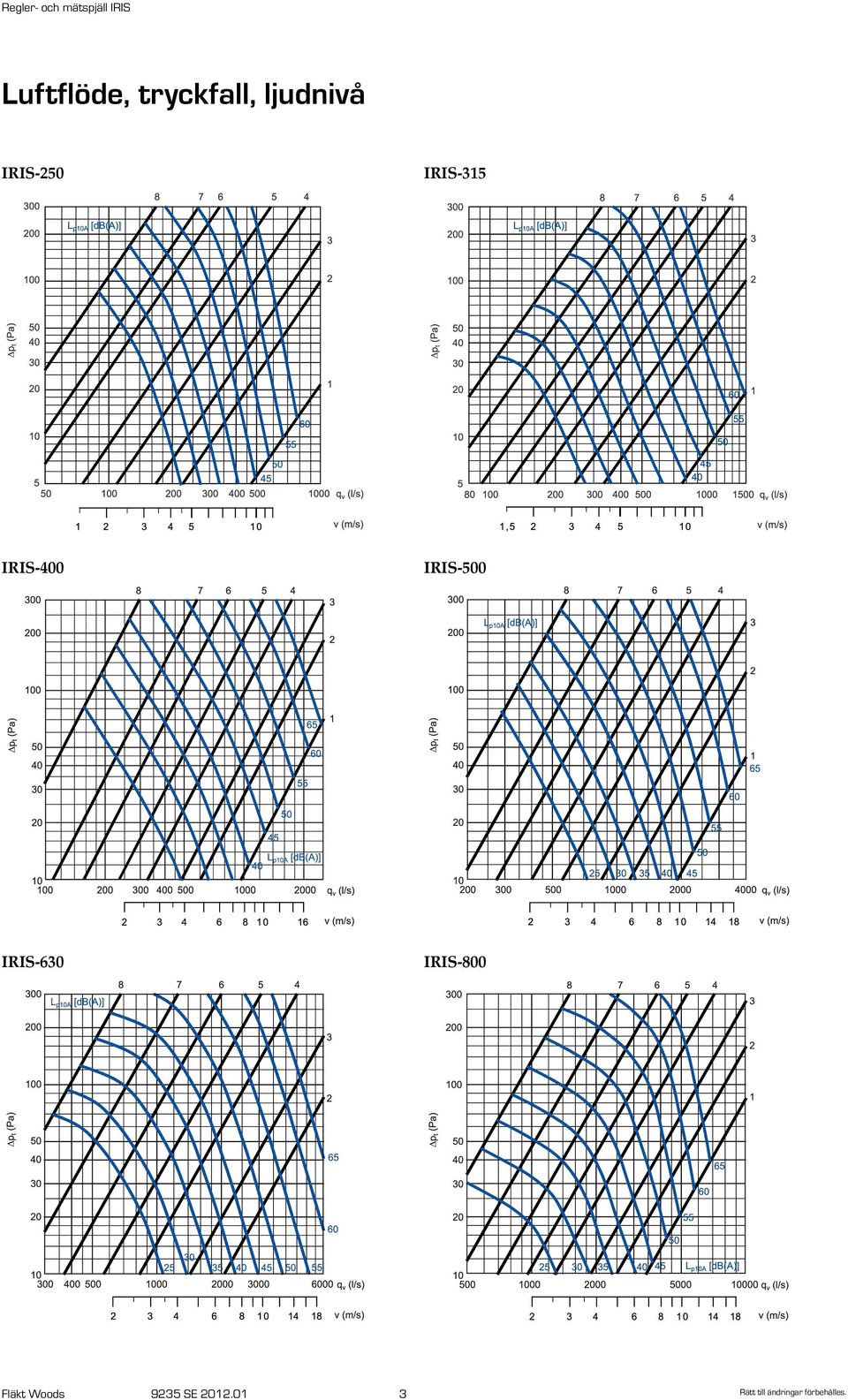

3 Luftflöde, tryckfall, ljudnivå IRIS-250 IRIS-315 IRIS-400 IRIS-500 IRIS-630 IRIS-800 Fläkt Woods 9235 SE Rätt till ändringar förbehålles.

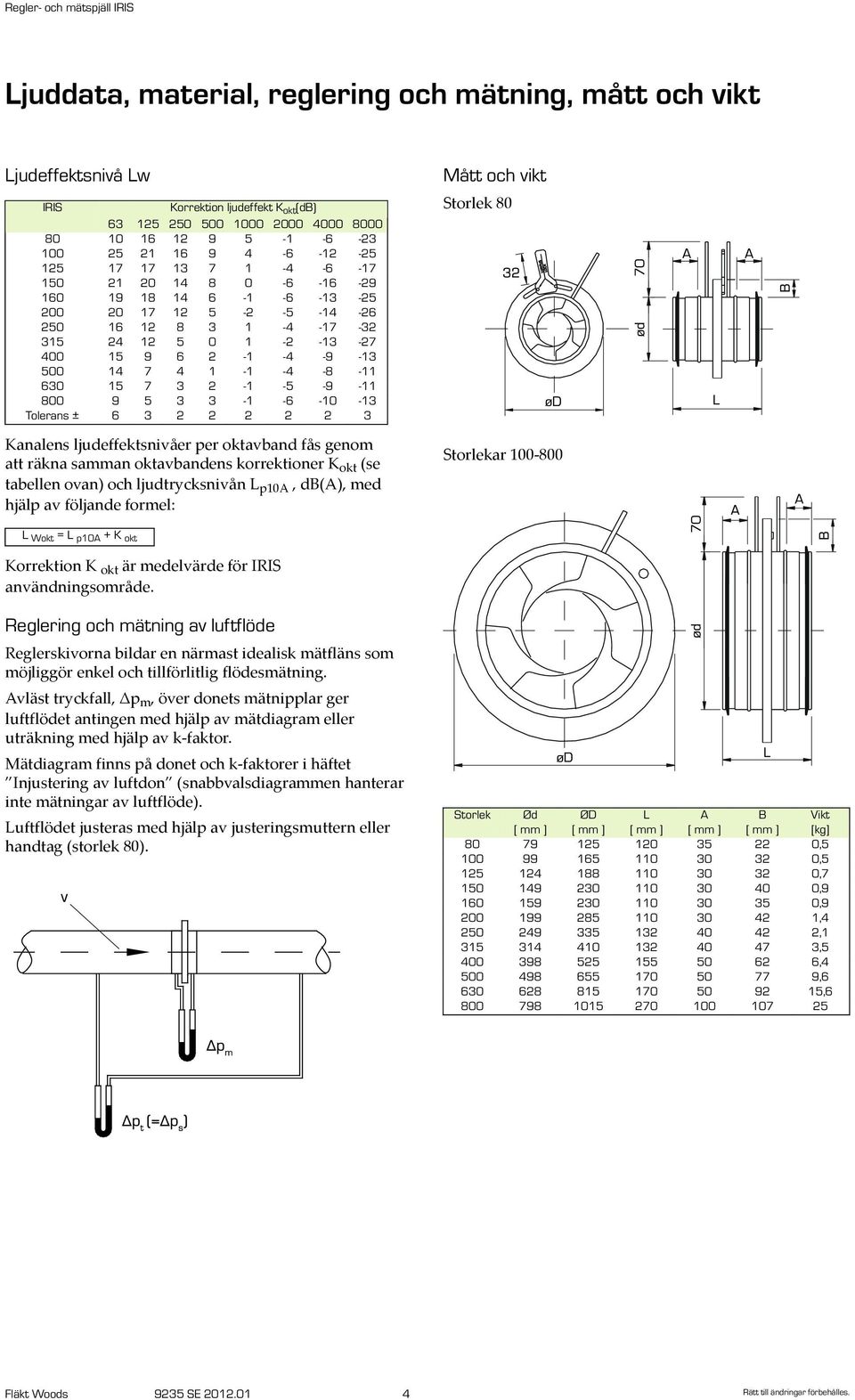

4 Ljuddata, material, reglering och mätning, mått och vikt Ljudeffektsnivå Lw IRIS Korrektion ljudeffekt K okt (db) Tolerans ± Kanalens ljudeffektsnivåer per oktavband fås genom att räkna samman oktavbandens korrektioner K okt (se tabellen ovan) och ljudtrycksnivån L p10a, db(a), med hjälp av följande formel: Mått och vikt Storlek 80 Storlekar L Wokt = L p10a + K okt Korrektion K okt är medelvärde för IRIS användningsområde. Reglering och mätning av luftflöde Reglerskivorna bildar en närmast idealisk mätfläns som möjliggör enkel och tillförlitlig flödesmätning. Avläst tryckfall, Δp m, över donets mätnipplar ger luftflödet antingen med hjälp av mätdiagram eller uträkning med hjälp av k-faktor. Mätdiagram finns på donet och k-faktorer i häftet Injustering av luftdon (snabbvalsdiagrammen hanterar inte mätningar av luftflöde). Luftflödet justeras med hjälp av justeringsmuttern eller handtag (storlek 80). Storlek Ød ØD L A B Vikt [ mm ] [ mm ] [ mm ] [ mm ] [ mm ] [kg] , , , , , , , , , , , Fläkt Woods 9235 SE Rätt till ändringar förbehålles.

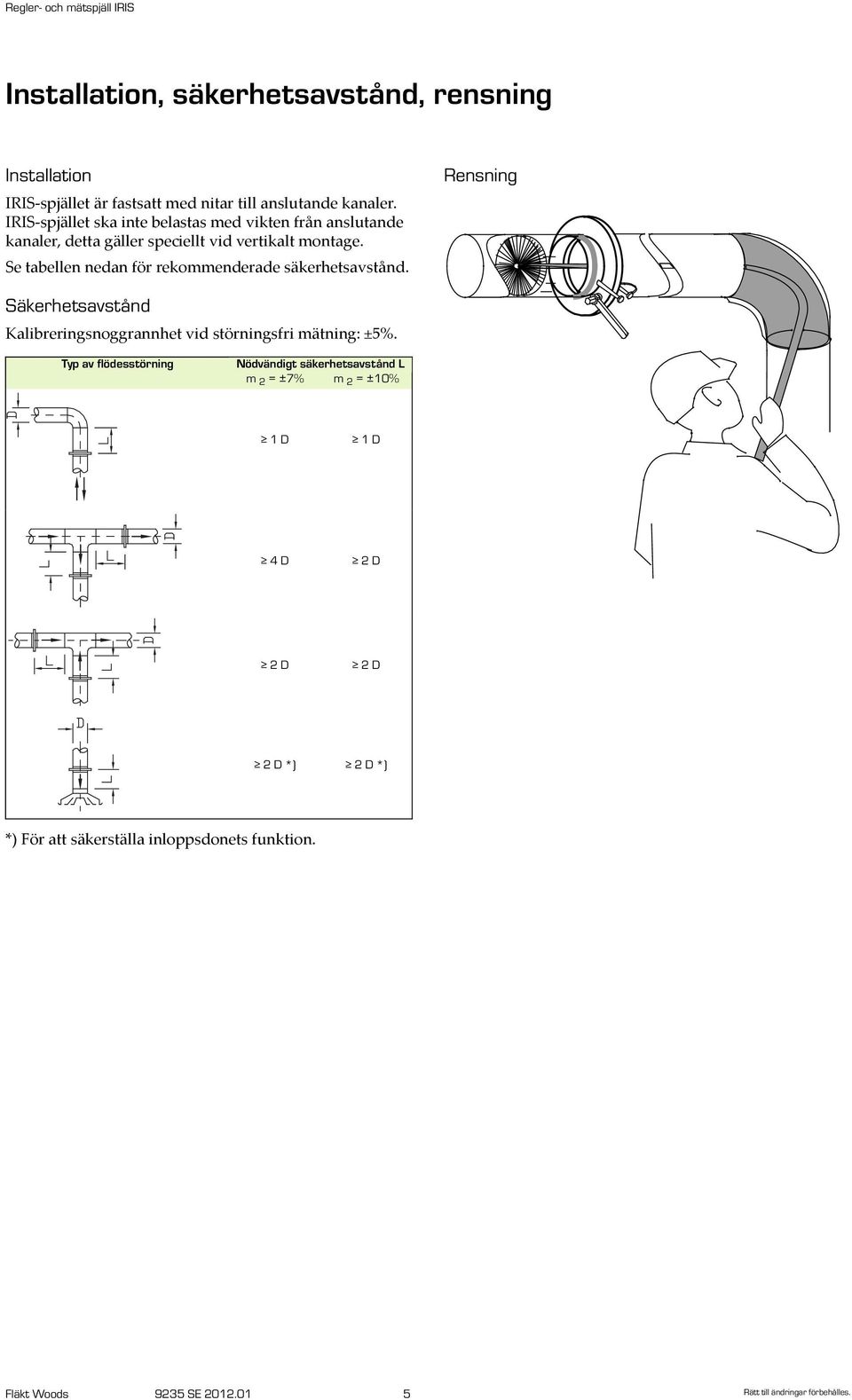

5 Installation, säkerhetsavstånd, rensning Installation IRIS-spjället är fastsatt med nitar till anslutande kanaler. IRIS-spjället ska inte belastas med vikten från anslutande kanaler, detta gäller speciellt vid vertikalt montage. Se tabellen nedan för rekommenderade säkerhetsavstånd. Rensning Säkerhetsavstånd Kalibreringsnoggrannhet vid störningsfri mätning: ±5%. Typ av flödesstörning Nödvändigt säkerhetsavstånd L m 2 = ±7% m 2 = ±10% 1 D 1 D 4 D 2 D 2 D 2 D 2 D *) 2 D *) *) För att säkerställa inloppsdonets funktion. Fläkt Woods 9235 SE Rätt till ändringar förbehålles.

6 Utförande och funktion, material, produktkod Utförande och funktion IRIS är den ideala lösningen för exakt och snabb luftflödesmätning och reglering. IRIS består av reglerskivor, justeringsmutter eller handtag (storlek 80), och justeringsskala plus manometeranslutningar och stomme. Anslutningsstosarna är försedda med gummitätningar. Tack vare det syrafasta materialet är IRIS-aaa-H bäst lämpad för anläggningar där kanalerna är av syrafast material. Produktkod Regler- och mätspjäll IRIS-aaa Diameter i mm (aaa) 80, 100, 125, 150, 160, 200, 250, 315, 400, 500, 630, 800 Regler- och mätspjäll, syrafast IRIS-aaa-H Diameter i mm (aaa) 100, 125, 150, 160, 200, 250, 315, 400, 500, 630, 800 Materialspecifikation Spjällets stomme och reglerskivor är tillverkade av varmförzinkad stålplåt (standard IRIS) eller syrafast stål AISI 316 L (IRIS-aaa-H). Produktkomponent Hölje, blad Reglerenhet Etikett, täckplast Veloduct-tätning Mätnippel Material Varmförzinkad stålplåt eller syrafast stål (AISI 316) Polyacetal PVC plast EPDM gummi TRP plast Installation, injustering och skötsel Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet: Tekniska data och dimensionering För fullständig dimensionering hänvisar vi till Fläkt Woods produktvalsprogram ExSelAir. Detta program finns på Internet Fläkt Woods 9235 SE Rätt till ändringar förbehålles.
