SLM - Flödesmätare för tätningsvatten BRUKSANVISNING

Transkript

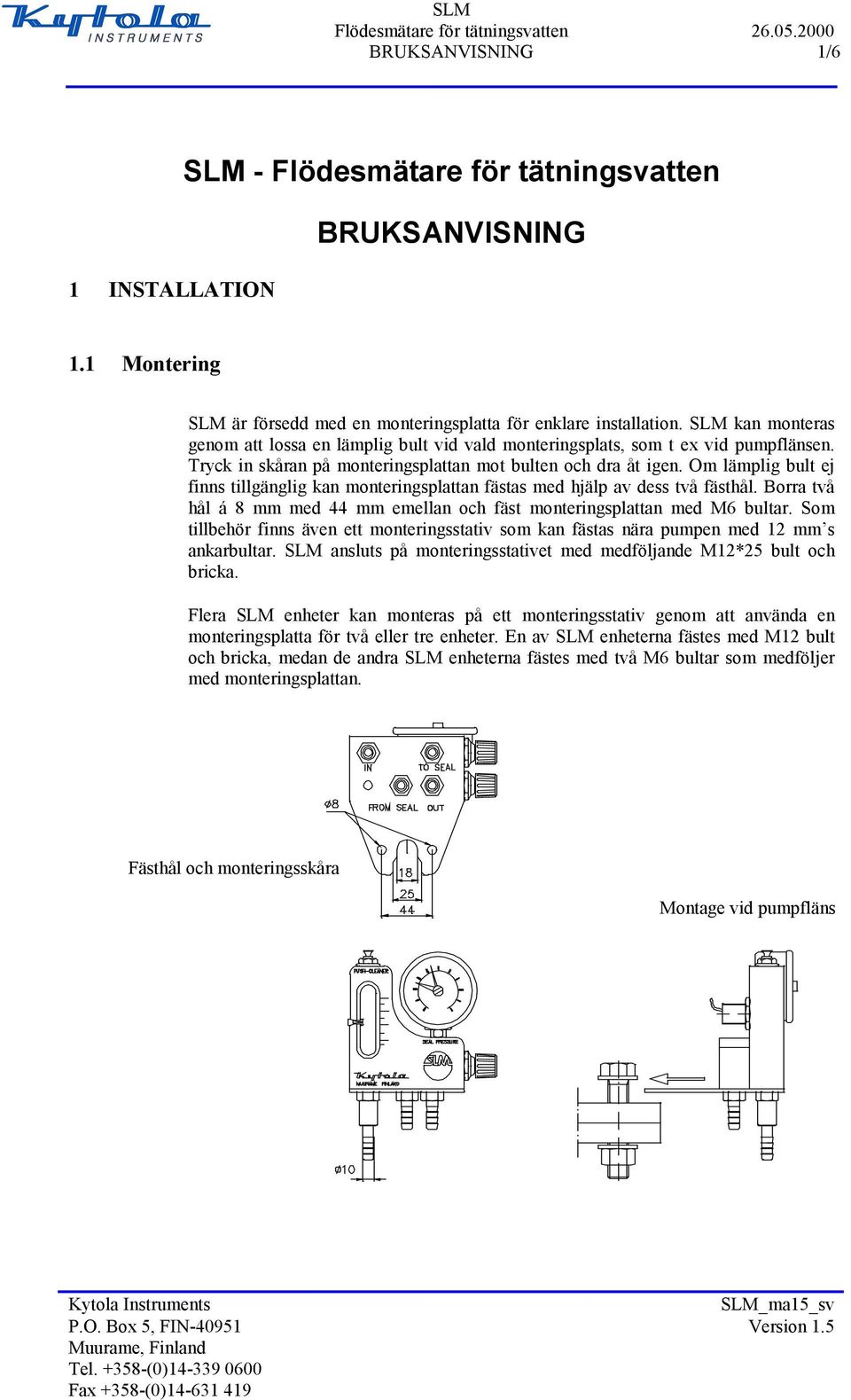

1 BRUKSANVISNING 1/6 1 INSTALLATION SLM - Flödesmätare för tätningsvatten BRUKSANVISNING 1.1 Montering SLM är försedd med en monteringsplatta för enklare installation. SLM kan monteras genom att lossa en lämplig bult vid vald monteringsplats, som t ex vid pumpflänsen. Tryck in skåran på monteringsplattan mot bulten och dra åt igen. Om lämplig bult ej finns tillgänglig kan monteringsplattan fästas med hjälp av dess två fästhål. Borra två hål á 8 mm med 44 mm emellan och fäst monteringsplattan med M6 bultar. Som tillbehör finns även ett monteringsstativ som kan fästas nära pumpen med 12 mm s ankarbultar. SLM ansluts på monteringsstativet med medföljande M12*25 bult och bricka. Flera SLM enheter kan monteras på ett monteringsstativ genom att använda en monteringsplatta för två eller tre enheter. En av SLM enheterna fästes med M12 bult och bricka, medan de andra SLM enheterna fästes med två M6 bultar som medföljer med monteringsplattan. Fästhål och monteringsskåra Montage vid pumpfläns

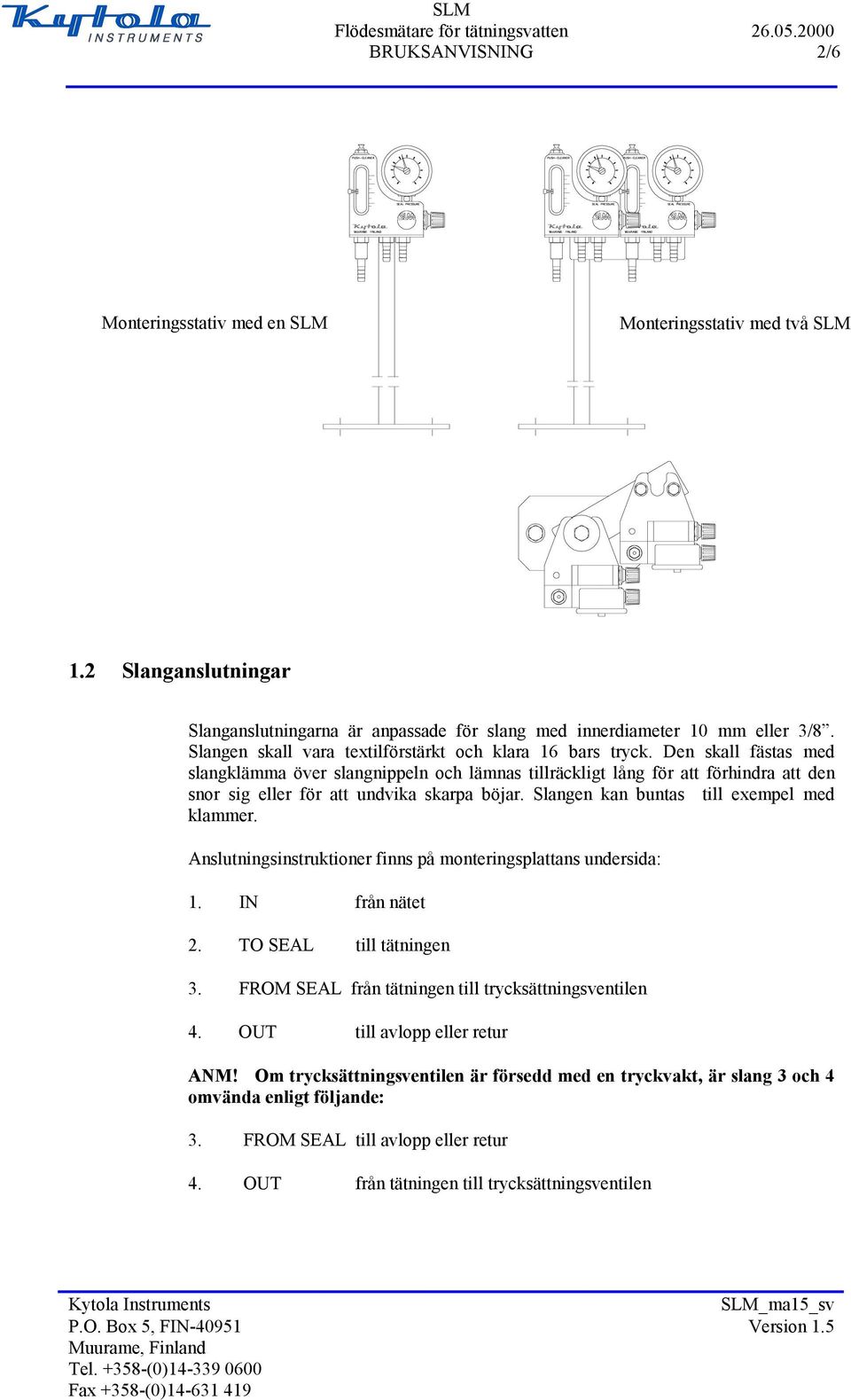

2 BRUKSANVISNING 2/6 Monteringsstativ med en SLM Monteringsstativ med två SLM 1.2 Slanganslutningar Slanganslutningarna är anpassade för slang med innerdiameter 10 mm eller 3/8. Slangen skall vara textilförstärkt och klara 16 bars tryck. Den skall fästas med slangklämma över slangnippeln och lämnas tillräckligt lång för att förhindra att den snor sig eller för att undvika skarpa böjar. Slangen kan buntas till exempel med klammer. Anslutningsinstruktioner finns på monteringsplattans undersida: 1. IN från nätet 2. TO SEAL till tätningen 3. FROM SEAL från tätningen till trycksättningsventilen 4. OUT till avlopp eller retur ANM! Om trycksättningsventilen är försedd med en tryckvakt, är slang 3 och 4 omvända enligt följande: 3. FROM SEAL till avlopp eller retur 4. OUT från tätningen till trycksättningsventilen

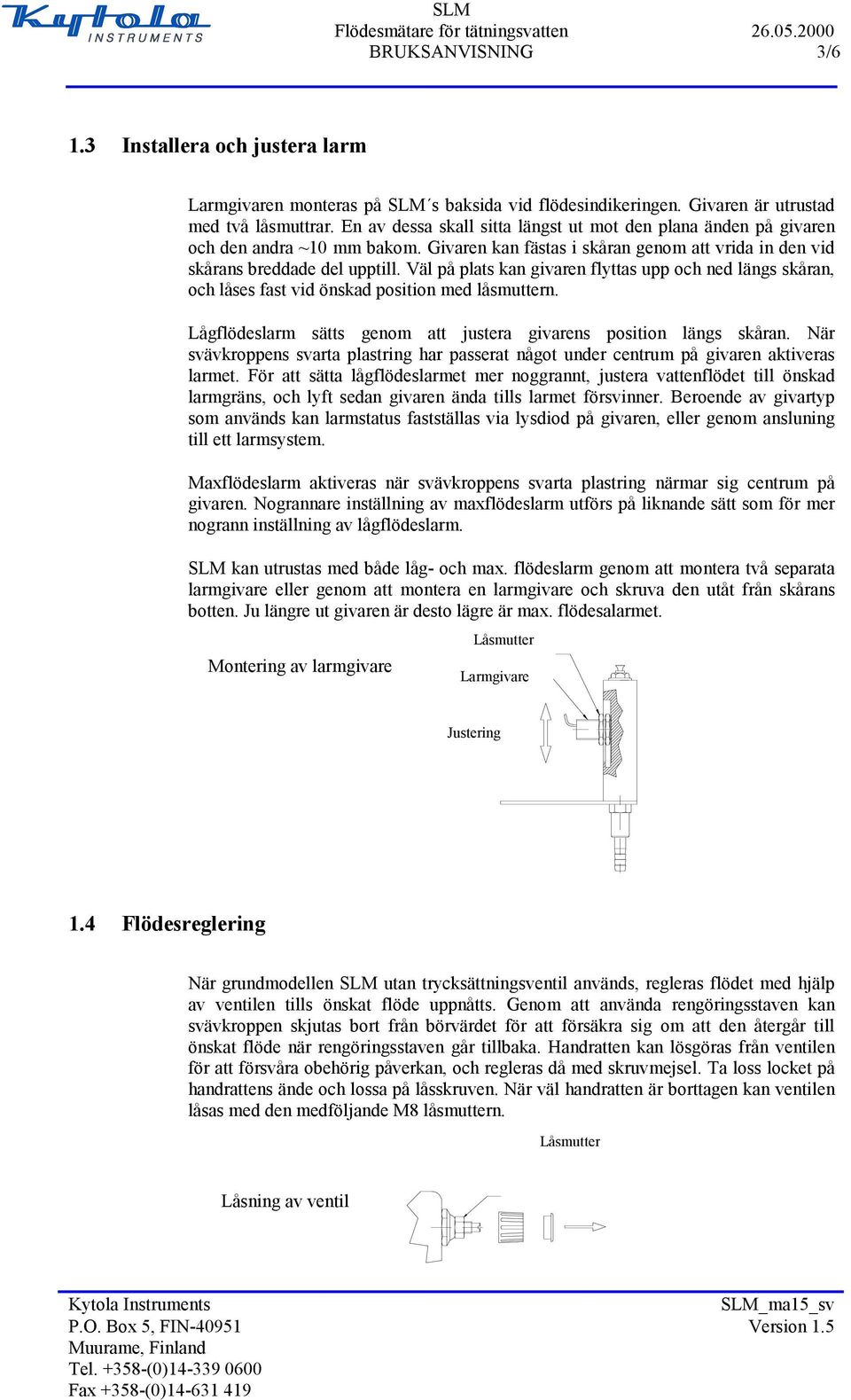

3 BRUKSANVISNING 3/6 1.3 Installera och justera larm Larmgivaren monteras på SLM s baksida vid flödesindikeringen. Givaren är utrustad med två låsmuttrar. En av dessa skall sitta längst ut mot den plana änden på givaren och den andra ~10 mm bakom. Givaren kan fästas i skåran genom att vrida in den vid skårans breddade del upptill. Väl på plats kan givaren flyttas upp och ned längs skåran, och låses fast vid önskad position med låsmuttern. Lågflödeslarm sätts genom att justera givarens position längs skåran. När svävkroppens svarta plastring har passerat något under centrum på givaren aktiveras larmet. För att sätta lågflödeslarmet mer noggrannt, justera vattenflödet till önskad larmgräns, och lyft sedan givaren ända tills larmet försvinner. Beroende av givartyp som används kan larmstatus fastställas via lysdiod på givaren, eller genom ansluning till ett larmsystem. Maxflödeslarm aktiveras när svävkroppens svarta plastring närmar sig centrum på givaren. Nogrannare inställning av maxflödeslarm utförs på liknande sätt som för mer nogrann inställning av lågflödeslarm. SLM kan utrustas med både låg- och max. flödeslarm genom att montera två separata larmgivare eller genom att montera en larmgivare och skruva den utåt från skårans botten. Ju längre ut givaren är desto lägre är max. flödesalarmet. Montering av larmgivare Låsmutter Larmgivare Justering 1.4 Flödesreglering När grundmodellen SLM utan trycksättningsventil används, regleras flödet med hjälp av ventilen tills önskat flöde uppnåtts. Genom att använda rengöringsstaven kan svävkroppen skjutas bort från börvärdet för att försäkra sig om att den återgår till önskat flöde när rengöringsstaven går tillbaka. Handratten kan lösgöras från ventilen för att försvåra obehörig påverkan, och regleras då med skruvmejsel. Ta loss locket på handrattens ände och lossa på låsskruven. När väl handratten är borttagen kan ventilen låsas med den medföljande M8 låsmuttern. Låsmutter Låsning av ventil

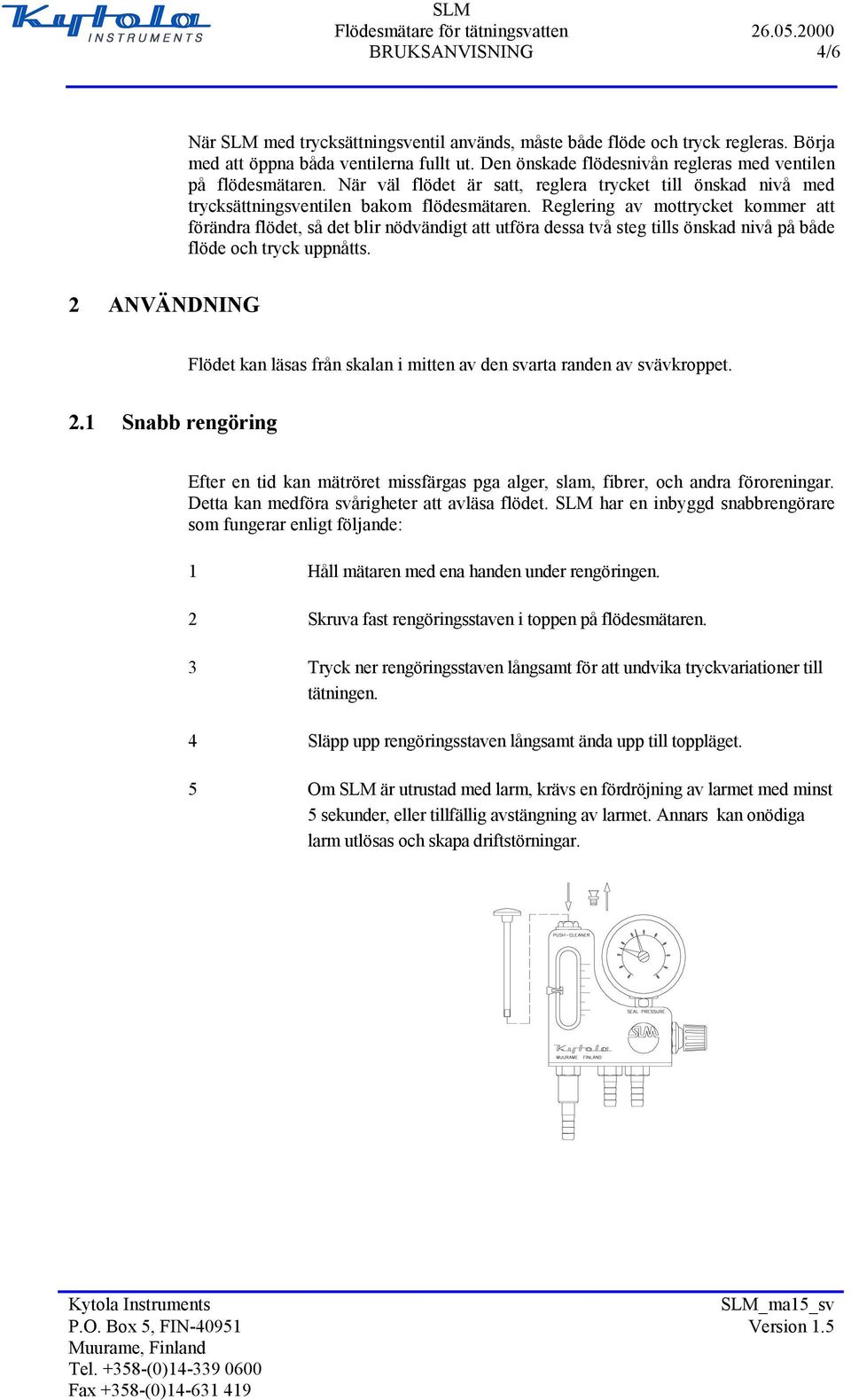

4 BRUKSANVISNING 4/6 När SLM med trycksättningsventil används, måste både flöde och tryck regleras. Börja med att öppna båda ventilerna fullt ut. Den önskade flödesnivån regleras med ventilen på flödesmätaren. När väl flödet är satt, reglera trycket till önskad nivå med trycksättningsventilen bakom flödesmätaren. Reglering av mottrycket kommer att förändra flödet, så det blir nödvändigt att utföra dessa två steg tills önskad nivå på både flöde och tryck uppnåtts. 2 ANVÄNDNING Flödet kan läsas från skalan i mitten av den svarta randen av svävkroppet. 2.1 Snabb rengöring Efter en tid kan mätröret missfärgas pga alger, slam, fibrer, och andra föroreningar. Detta kan medföra svårigheter att avläsa flödet. SLM har en inbyggd snabbrengörare som fungerar enligt följande: 1 Håll mätaren med ena handen under rengöringen. 2 Skruva fast rengöringsstaven i toppen på flödesmätaren. 3 Tryck ner rengöringsstaven långsamt för att undvika tryckvariationer till tätningen. 4 Släpp upp rengöringsstaven långsamt ända upp till toppläget. 5 Om SLM är utrustad med larm, krävs en fördröjning av larmet med minst 5 sekunder, eller tillfällig avstängning av larmet. Annars kan onödiga larm utlösas och skapa driftstörningar.

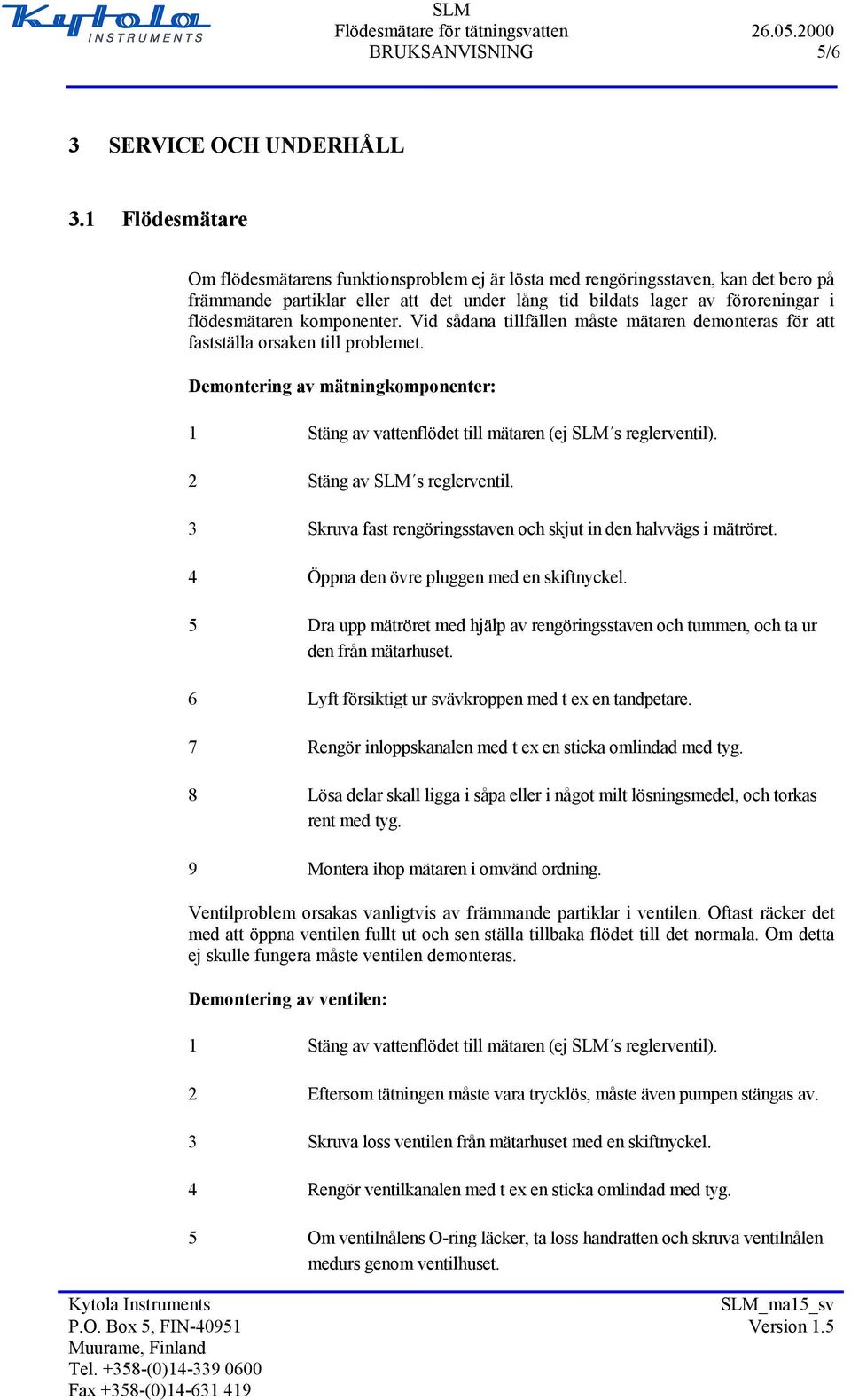

5 BRUKSANVISNING 5/6 3 SERVICE OCH UNDERHÅLL 3.1 Flödesmätare Om flödesmätarens funktionsproblem ej är lösta med rengöringsstaven, kan det bero på främmande partiklar eller att det under lång tid bildats lager av föroreningar i flödesmätaren komponenter. Vid sådana tillfällen måste mätaren demonteras för att fastställa orsaken till problemet. Demontering av mätningkomponenter: 1 Stäng av vattenflödet till mätaren (ej SLM s reglerventil). 2 Stäng av SLM s reglerventil. 3 Skruva fast rengöringsstaven och skjut in den halvvägs i mätröret. 4 Öppna den övre pluggen med en skiftnyckel. 5 Dra upp mätröret med hjälp av rengöringsstaven och tummen, och ta ur den från mätarhuset. 6 Lyft försiktigt ur svävkroppen med t ex en tandpetare. 7 Rengör inloppskanalen med t ex en sticka omlindad med tyg. 8 Lösa delar skall ligga i såpa eller i något milt lösningsmedel, och torkas rent med tyg. 9 Montera ihop mätaren i omvänd ordning. Ventilproblem orsakas vanligtvis av främmande partiklar i ventilen. Oftast räcker det med att öppna ventilen fullt ut och sen ställa tillbaka flödet till det normala. Om detta ej skulle fungera måste ventilen demonteras. Demontering av ventilen: 1 Stäng av vattenflödet till mätaren (ej SLM s reglerventil). 2 Eftersom tätningen måste vara trycklös, måste även pumpen stängas av. 3 Skruva loss ventilen från mätarhuset med en skiftnyckel. 4 Rengör ventilkanalen med t ex en sticka omlindad med tyg. 5 Om ventilnålens O-ring läcker, ta loss handratten och skruva ventilnålen medurs genom ventilhuset.

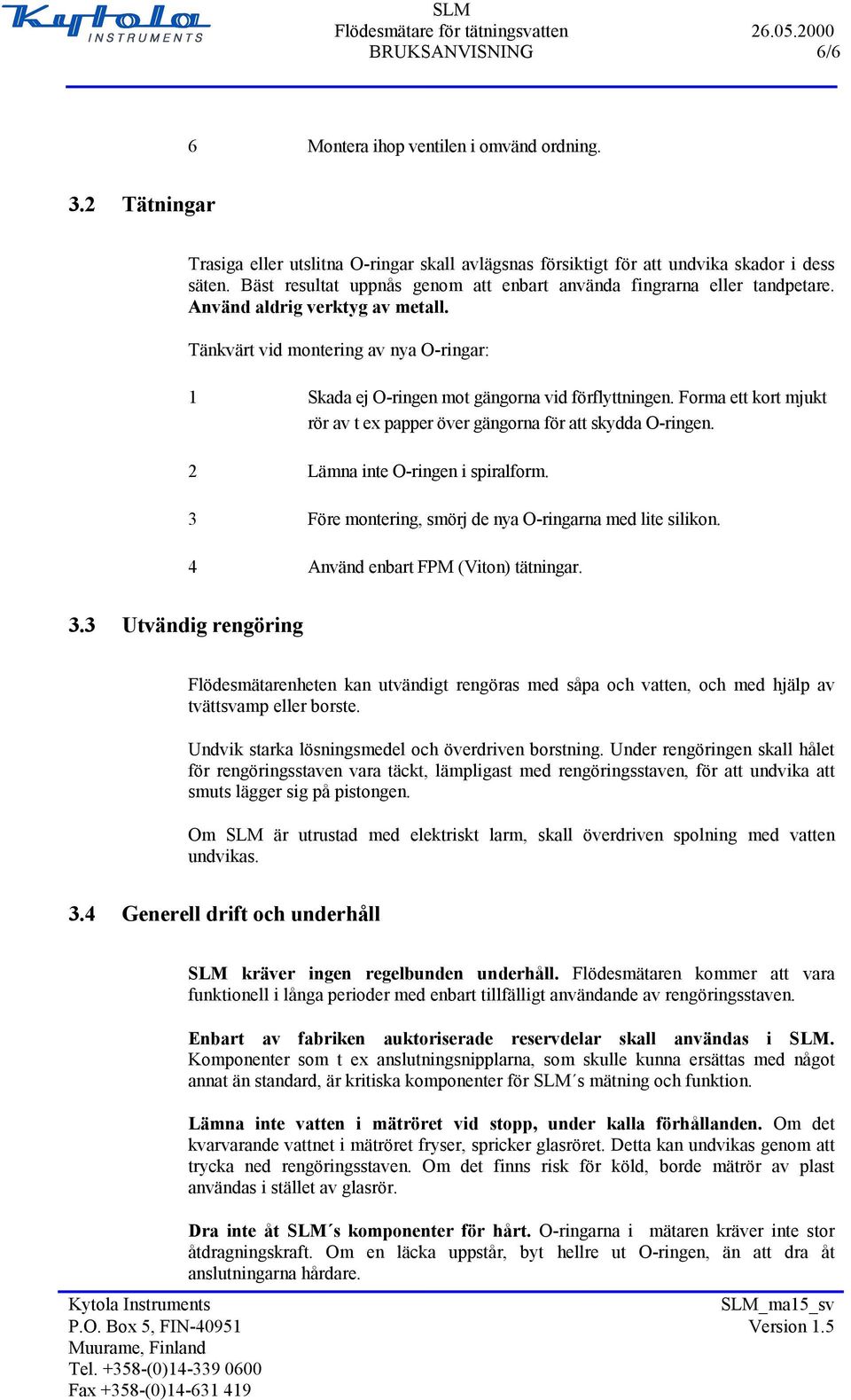

6 BRUKSANVISNING 6/6 6 Montera ihop ventilen i omvänd ordning. 3.2 Tätningar Trasiga eller utslitna O-ringar skall avlägsnas försiktigt för att undvika skador i dess säten. Bäst resultat uppnås genom att enbart använda fingrarna eller tandpetare. Använd aldrig verktyg av metall. Tänkvärt vid montering av nya O-ringar: 1 Skada ej O-ringen mot gängorna vid förflyttningen. Forma ett kort mjukt rör av t ex papper över gängorna för att skydda O-ringen. 2 Lämna inte O-ringen i spiralform. 3 Före montering, smörj de nya O-ringarna med lite silikon. 4 Använd enbart FPM (Viton) tätningar. 3.3 Utvändig rengöring Flödesmätarenheten kan utvändigt rengöras med såpa och vatten, och med hjälp av tvättsvamp eller borste. Undvik starka lösningsmedel och överdriven borstning. Under rengöringen skall hålet för rengöringsstaven vara täckt, lämpligast med rengöringsstaven, för att undvika att smuts lägger sig på pistongen. Om SLM är utrustad med elektriskt larm, skall överdriven spolning med vatten undvikas. 3.4 Generell drift och underhåll SLM kräver ingen regelbunden underhåll. Flödesmätaren kommer att vara funktionell i långa perioder med enbart tillfälligt användande av rengöringsstaven. Enbart av fabriken auktoriserade reservdelar skall användas i SLM. Komponenter som t ex anslutningsnipplarna, som skulle kunna ersättas med något annat än standard, är kritiska komponenter för SLM s mätning och funktion. Lämna inte vatten i mätröret vid stopp, under kalla förhållanden. Om det kvarvarande vattnet i mätröret fryser, spricker glasröret. Detta kan undvikas genom att trycka ned rengöringsstaven. Om det finns risk för köld, borde mätrör av plast användas i stället av glasrör. Dra inte åt SLM s komponenter för hårt. O-ringarna i mätaren kräver inte stor åtdragningskraft. Om en läcka uppstår, byt hellre ut O-ringen, än att dra åt anslutningarna hårdare.
