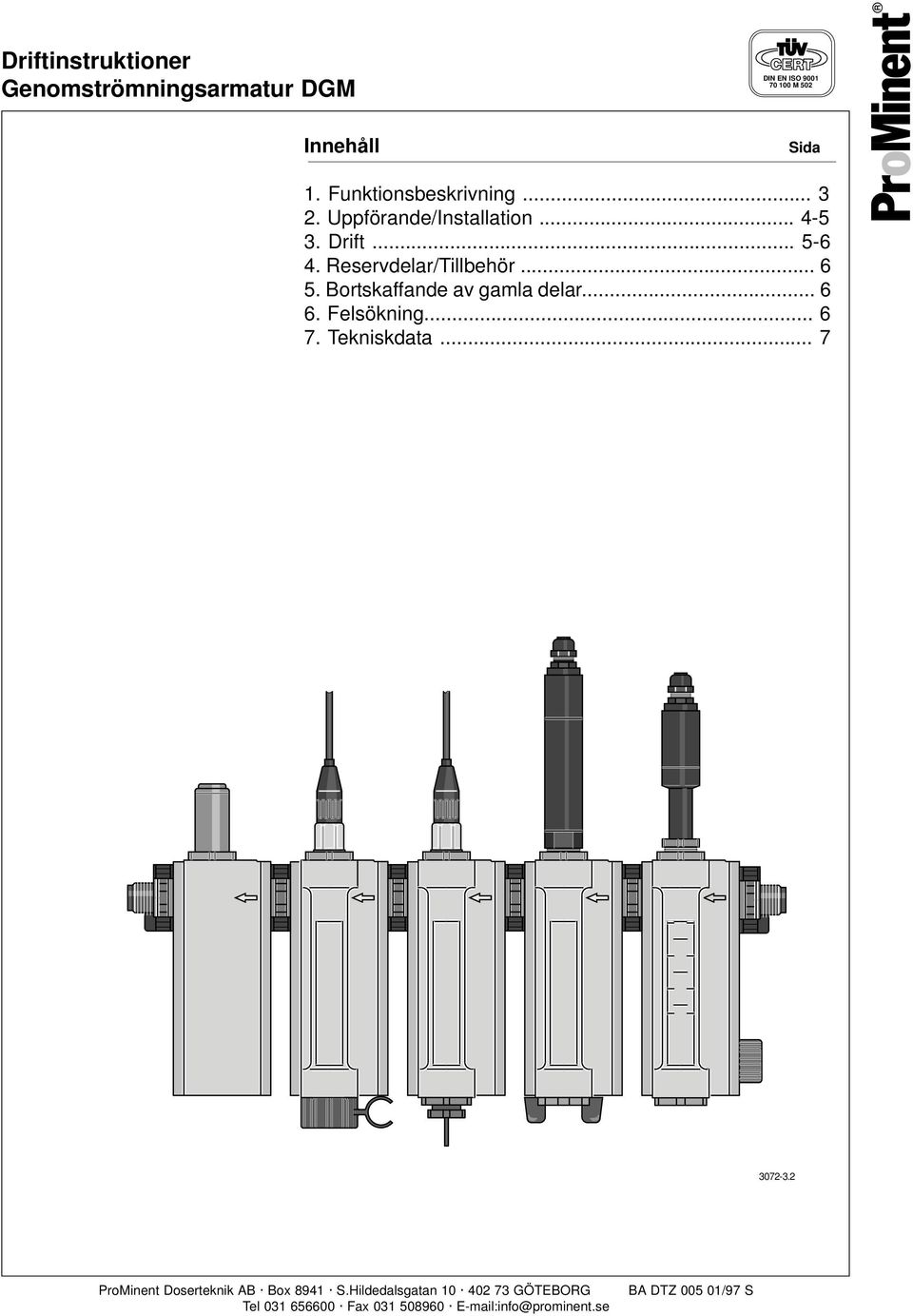

1 Driftinstruktioner DIN EN ISO M 502 Innehåll Sida 1. Funktionsbeskrivning Uppförande/Installation Drift Reservdelar/Tillbehör Bortskaffande av gamla delar Felsökning Tekniskdata ProMinent Doserteknik AB Box 8941 S.Hildedalsgatan GÖTEBORG Tel Fax info@prominent.se BA DTZ /97 S

2 Bruksanvisning Vänligen kontrollera att sändningen är korrekt med identkoden som grund Genomströmningsarmatur Serie version Moduler för flödesmätning 0 = ingen flödesmätning 1 = med l/h skala 2 = med gph skala 3 = med flödesvakt, l/h skala 4 = med flödesvakt, gph skala Antal Pg 13.5 moduler 0 = ingen Pg 13.5 modul 1 = en Pg 13.5 modul 2 = två Pg 13.5 moduler 3 = tre Pg 13.5 moduler 4 = fyra Pg 13.5 moduler Installationskit nödvändig för 15 mm sensor (CGE) Antal 25 mm moduler 0 = ingen 25 mm modul 1 = en 25 mm modul * 2 = två 25 mm moduler * * Installationskit nödvändig Versions 0 = med logo 1 = utan logo Anslutningar 0 = Slang 8 x 5 1 = PVC koppling DN 10 9 = Anslutningskoppling/ modulexpantion Tätningsmaterial 0 = Viton A Modulmaterial T = Transparent PVC Andra material vid förfrågan Rekomenderade tillbehör: Installationskit för 25 mm sensor: Art.nr.: For equipotential bonding: Potentialplugg Art.nr.: Flödesvakt: Art.nr.: Extra kalibrationkopp Art.nr.: Bifogade tillbehör: Väggfästen för Pg 13.5 moduler: Kalibrationkopp Installationskit för sensors Pg 13.5 Vänligen iakta den del av bruksanvisningen som rör er armatur! Sida 2

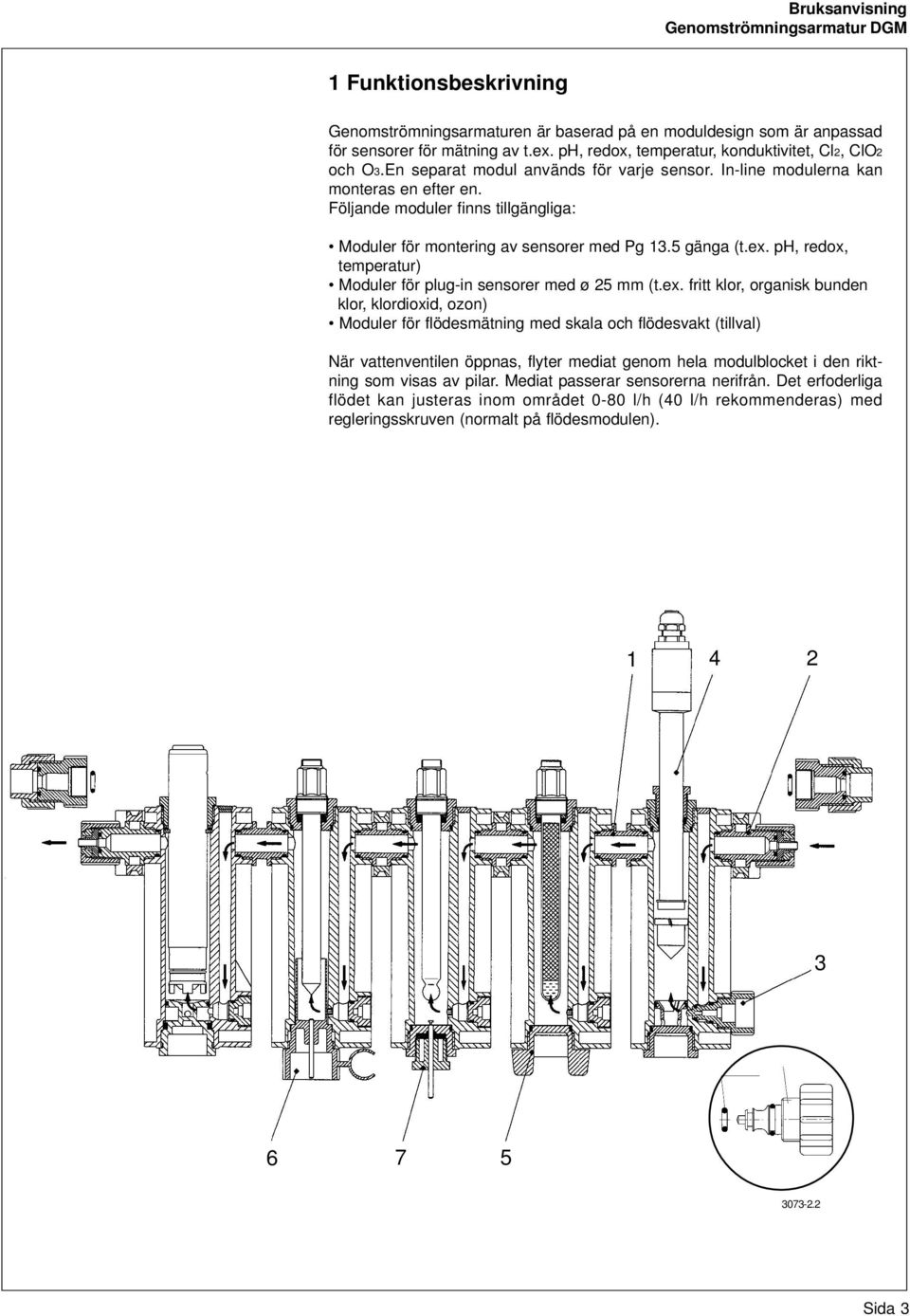

3 Bruksanvisning 1 Funktionsbeskrivning Genomströmningsarmaturen är baserad på en moduldesign som är anpassad för sensorer för mätning av t.ex. ph, redox, temperatur, konduktivitet, Cl2, ClO2 och O3.En separat modul används för varje sensor. In-line modulerna kan monteras en efter en. Följande moduler finns tillgängliga: Moduler för montering av sensorer med Pg 13.5 gänga (t.ex. ph, redox, temperatur) Moduler för plug-in sensorer med ø 25 mm (t.ex. fritt klor, organisk bunden klor, klordioxid, ozon) Moduler för flödesmätning med skala och flödesvakt (tillval) När vattenventilen öppnas, flyter mediat genom hela modulblocket i den riktning som visas av pilar. Mediat passerar sensorerna nerifrån. Det erfoderliga flödet kan justeras inom området 0-80 l/h (40 l/h rekommenderas) med regleringsskruven (normalt på flödesmodulen) Sida 3

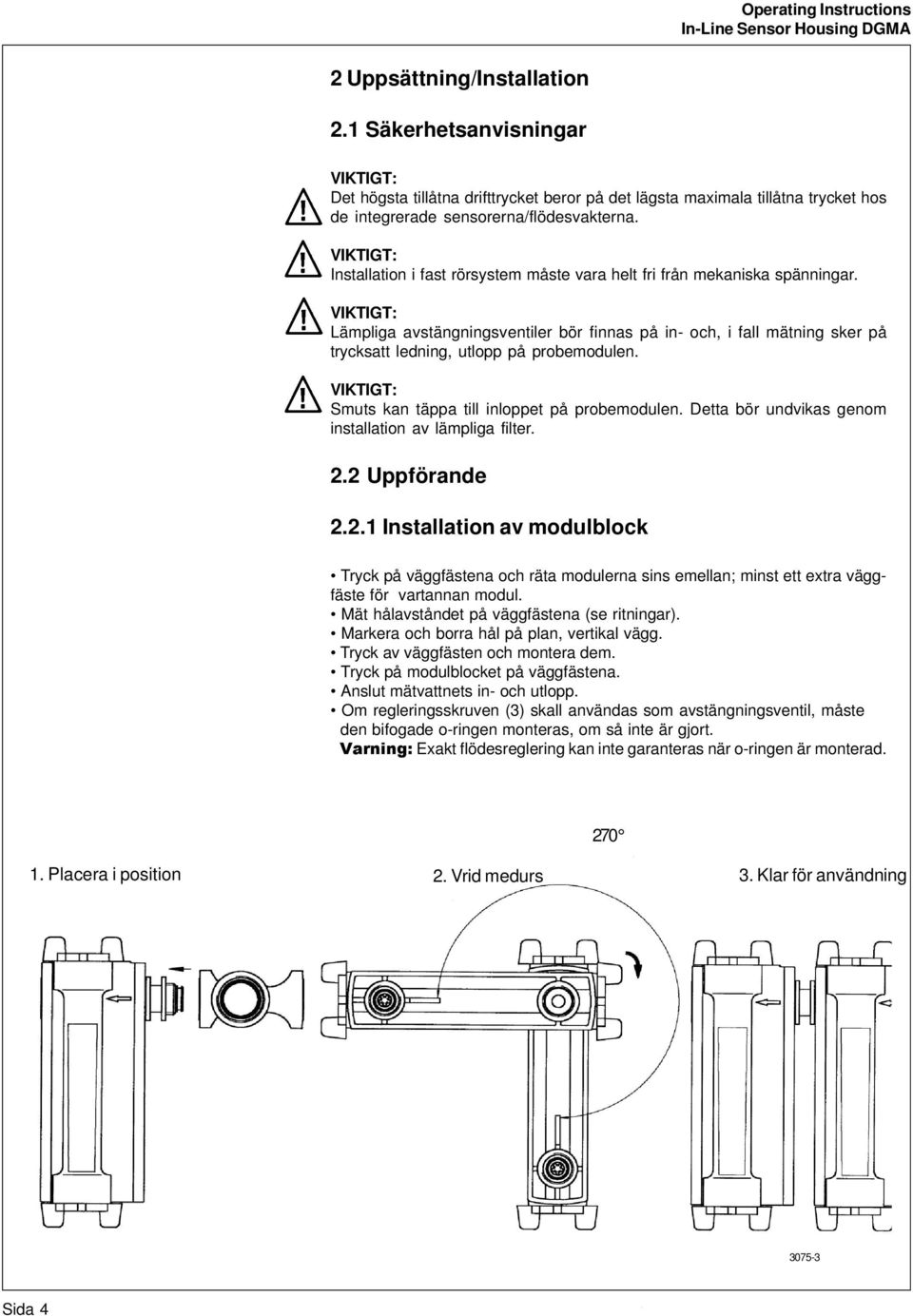

4 Operating Instructions In-Line Sensor Housing DGMA 2 Uppsättning/Installation 2.1 Säkerhetsanvisningar Det högsta tillåtna drifttrycket beror på det lägsta maximala tillåtna trycket hos de integrerade sensorerna/flödesvakterna. Installation i fast rörsystem måste vara helt fri från mekaniska spänningar. Lämpliga avstängningsventiler bör finnas på in- och, i fall mätning sker på trycksatt ledning, utlopp på probemodulen. Smuts kan täppa till inloppet på probemodulen. Detta bör undvikas genom installation av lämpliga filter. 2.2 Uppförande Installation av modulblock Tryck på väggfästena och räta modulerna sins emellan; minst ett extra väggfäste för vartannan modul. Mät hålavståndet på väggfästena (se ritningar). Markera och borra hål på plan, vertikal vägg. Tryck av väggfästen och montera dem. Tryck på modulblocket på väggfästena. Anslut mätvattnets in- och utlopp. Om regleringsskruven (3) skall användas som avstängningsventil, måste den bifogade o-ringen monteras, om så inte är gjort. Varning: Exakt flödesreglering kan inte garanteras när o-ringen är monterad Placera i position 2. Vrid medurs 3. Klar för användning Sida 4

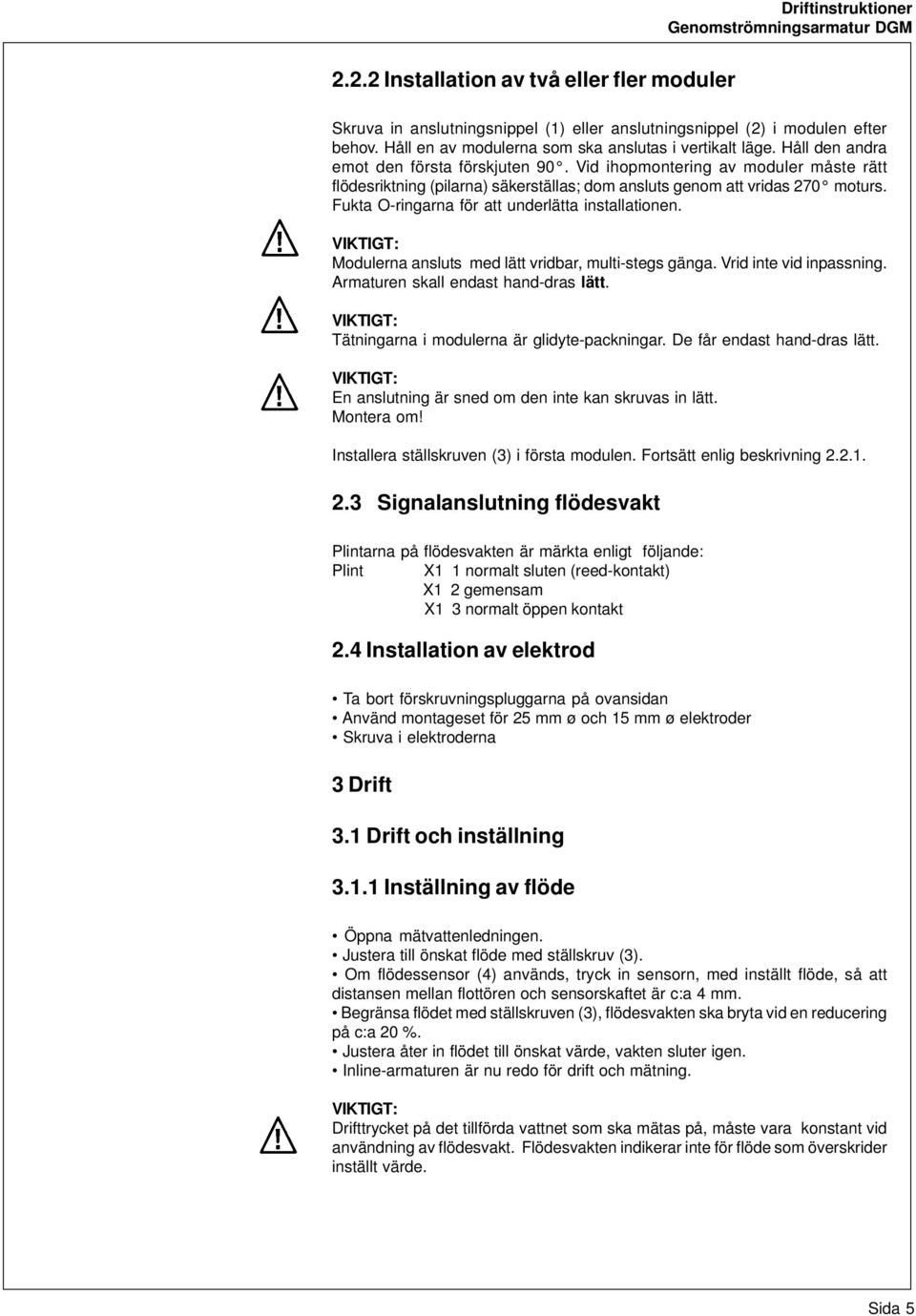

5 Driftinstruktioner Installation av två eller fler moduler Skruva in anslutningsnippel (1) eller anslutningsnippel (2) i modulen efter behov. Håll en av modulerna som ska anslutas i vertikalt läge. Håll den andra emot den första förskjuten 90. Vid ihopmontering av moduler måste rätt flödesriktning (pilarna) säkerställas; dom ansluts genom att vridas 270 moturs. Fukta O-ringarna för att underlätta installationen. Modulerna ansluts med lätt vridbar, multi-stegs gänga. Vrid inte vid inpassning. Armaturen skall endast hand-dras lätt. Tätningarna i modulerna är glidyte-packningar. De får endast hand-dras lätt. En anslutning är sned om den inte kan skruvas in lätt. Montera om! Installera ställskruven (3) i första modulen. Fortsätt enlig beskrivning Signalanslutning flödesvakt Plintarna på flödesvakten är märkta enligt följande: Plint X1 1 normalt sluten (reed-kontakt) X1 2 gemensam X1 3 normalt öppen kontakt 2.4 Installation av elektrod Ta bort förskruvningspluggarna på ovansidan Använd montageset för 25 mm ø och 15 mm ø elektroder Skruva i elektroderna 3 Drift 3.1 Drift och inställning Inställning av flöde Öppna mätvattenledningen. Justera till önskat flöde med ställskruv (3). Om flödessensor (4) används, tryck in sensorn, med inställt flöde, så att distansen mellan flottören och sensorskaftet är c:a 4 mm. Begränsa flödet med ställskruven (3), flödesvakten ska bryta vid en reducering på c:a 20 %. Justera åter in flödet till önskat värde, vakten sluter igen. Inline-armaturen är nu redo för drift och mätning. Drifttrycket på det tillförda vattnet som ska mätas på, måste vara konstant vid användning av flödesvakt. Flödesvakten indikerar inte för flöde som överskrider inställt värde. Sida 5

6 Driftinstruktioner Kalibrering Stäng av flödet med ställskruv (3) för att kalibrera/kontrollera ph/redoxelektroder. Om det är installerat i ett trycksatt system, stäng en avstängningsventil före och efter elektrodmodulerna. Skruva loss blindpluggen (5) i botten. Fyll kalibreringskoppen (6) med buffertlösning upp till markeringen och skruva in modulen underifrån. Utför kalibreringsproceduren. Efter slutförandet, avlägsna kalibreringskoppen och skruva in blindpluggen. Öppna åter vattenflödet och justera till önskat flöde. 4 Reservdelar/ Tillbehör Rekommenderade tillbehör Installationsset 25 mm elektrod Potential-plugg, komplett (för potenialutjämning) (Pos 7) Flödesvakt (Pos 4) Kalibreringskopp (Pos 6) 5 Destruktion Före destruktion, måste moduler och skruvkopplingar demonteras och tätningarna avlägsnas. Plastdelar (PVC) bör skickas till återvinning. Tätningarna (Viton) bör också destrueras enligt reglerna. 6 Felsökning Flottören flyter inte korrekt eller har fastnat: Kontrollera monteringen. Flödesvaktens modul måste monteras i perfekt vertikal position för att funktionen hos flödesvakten ska bli korrekt. Avlägsna smuts (anslut ett filter uppströms vid behov). Flödesvakten växlar inte kontakt: Överskridande av max spänning och strömvärden (µs - ms område) även för ett kort ögonblick, kan, på grund av induktans och kapacitans i långa kablar, förorsaka att kontakterna klibbar elektriskt. Avhjälpande åtgärd: Minska spänningen och strömmen, exempelvis med seriemotstånd. Sida 6

7 Driftinstruktioner 7 Tekniska data 7.1 Tekniska data för modulen Dimensioner: Se måtritning sida 8 Ca. 200 mm utrymme bör lämnas fritt ovan och under modulerna för att förenkla installationen av elektroder, inställning av flödevakten och iskruvning av kalibreringskoppen. Vikt: c:a. 245 g (13.5 mm modul) c:a. 475 g (25 mm modul) Material: PVC (alla moduler) Viton A (tätningar) Transparent PP (kalibreringskopp) Max. drifttemperatur.: 60 C Max. drifttryck: 6 bar (30 C) 1 bar (60 C) 2 bar (för användning av flödesvakt) Drifttrycket på armaturen får inte överstiga den lägsta tillåtna maxtrycket för sensorn/flödesvakten som används. Flöde: Flödesmodulens mätnoggranhet: ± 15% tryckförlust modul: 7.2 Tekniska data flödesvakt Upp till 80 l/h (gradering l/h / gph) Rekommendation: 40 l/h Modul för flödesmätning 12 mbar (12 cm vattenkolumn) Pg 13.5 modul 2 mbar (2 cm vattenkolumn) 25 mm modul 20 mbar (20 cm vattenkolumn) Flödesvakten hysteres är: c:a. 20% Flödesvakten har skyddsklass IP 65. Kontakten i flödesvakten är flytande reed-kontakt, växlande kontakt. 1. Reed-kontakt: max. slutande och brytande effekt 3 W max. brytspänning 175 V max. brytande ström 0.25 A max. konstant ström 1.2 A max. kontaktresistans 150 mý 2. Plint: Tvärsnittsarea på 0.1 mm 2-1 mm 2 3. Omgivningstemperatur (drift och lagringstemp.): C 4. Fuktighet: Ej kondenserande 5. Område: Flödesvakten kan dras ut upp till 175 mm från flödesmodulen (utan kabel). Sida 7

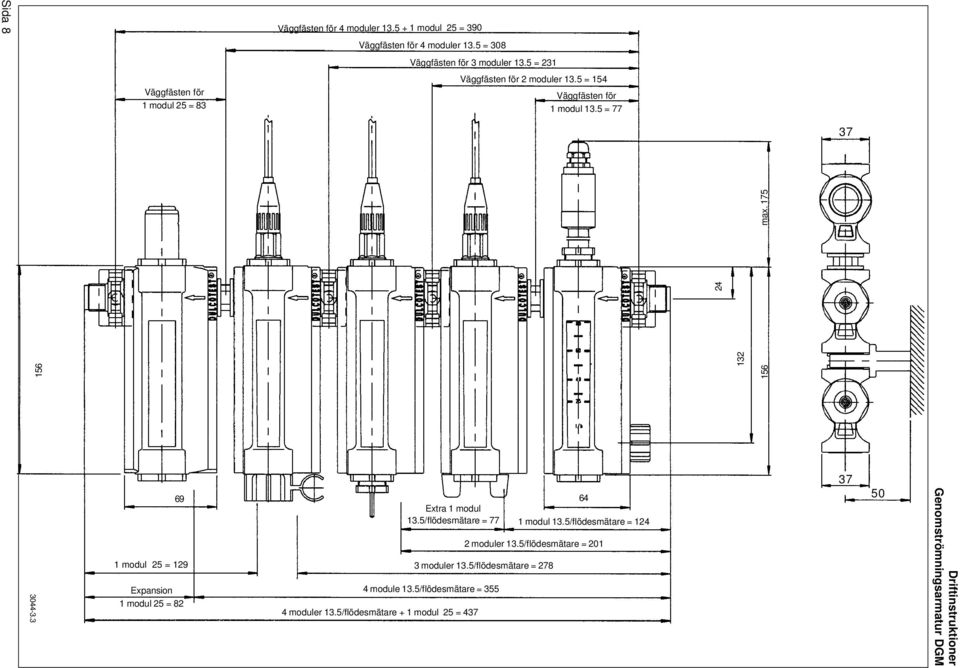

8 Sida 8 Väggfästen för 1 modul 25 = 83 Väggfästen för 4 moduler modul 25 = 390 Väggfästen för 4 moduler 13.5 = 308 Väggfästen för 3 moduler 13.5 = 231 Väggfästen för 2 moduler 13.5 = 154 Väggfästen för 1 modul 13.5 = max modul 25 = 129 Expansion 1 modul 25 = 82 4 moduler 13.5/flödesmätare + 1 modul 25 = Extra 1 modul 13.5/flödesmätare = 77 1 modul 13.5/flödesmätare = moduler 13.5/flödesmätare = module 13.5/flödesmätare = moduler 13.5/flödesmätare = Driftinstruktioner
