Beskrivning» Magnetisk induktiv flödesmätare bestående av ett mätrör och en signalomvandlare i kompakt- eller väggmonterat utförande.» För VA-applikationer; flödesmätning i fyllda rör.

1 Beskrivning» Magnetisk induktiv flödesmätare bestående av ett mätrör och en signalomvandlare i kompakt- eller väggmonterat utförande.» För VA-applikationer; flödesmätning i fyllda rör.» Lämplig för elektriskt ledande vätskor.» Mätrör i helsvetsad konstruktion.» Försedd med signalomvandlare VM 9035: DN 2, eller signalomvandlare VM 9037: DN 2, » Hög driftsäkerhet och lång livslängd.» Lätt att installera. Varianter» DN , PN 2,5.» Flänsar av syrafast stål.» Elektroder av syrafast stål eller titanium.» Fältutförande.» Skyddsklass IP 68.» Markförlagd med raksträckor och kopplingar. Material och tekniska data mätrör VM 9025 Optiflux 4000 Material och arbetstemperatur Mätfel med signalomvandlare VM 9035 Mätfel med signalomvandlare VM 9037 Repeterbarhet DN 2,5-15 och DN med mediaberört material av PFA kompakt utförande: -40 C till +140 C fjärrmonterat utförande: -40 C till +180 C DN 20 med mediaberört material av PTFE kompakt utförande: -40 C till +140 C fjärrmonterat utförande: -40 C till +180 C DN med mediaberört material av ETFE kompakt- och fjärrmonterat utförande: -40 C till +140 C mätelektroder av Hastelloy C flänsar av stål ± 0,2 % av uppmätt värde ± 1 mm/s ± 0,3 % av uppmätt värde ± 1 mm/s ± 0,1 % av uppmätt värde, minimum 1 mm/s Kalibrering utan verifiering, endast med signalomvandlare VM 9035 Omgivningstemperatur Mätområde -40 C till +65 C -12 m/s till +12 m/s Tryckklass EN PN 40 för DN och DN 80 PN 16 för DN 65 och DN 100 PN 10 för DN PN 6 för DN

Mått [mm] och vikt [kg] DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000 PN 40 40 40 40 16 40 16 16 16 10 10 10 10 10 10 10 10 10 10 10

898 1012 1114 1225 1417 1619 1819 2027 2259 W 115 140 150 165 185 200 220 250 285 340 395 445 505 565 615 670 780 895 1015 1115 1230 1405 1630 1830 2045 2265 Vikt 5 6 7 11 9 14 15 19 27 34 48 58

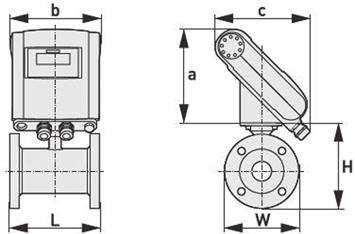

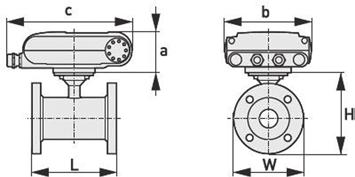

mm c 260 mm Total höjd = H + a Mått kompakt version med VM 9037 IFC 100 0 a 82 mm b 161 mm c 257 mm Total höjd = H + a Mått kompakt version med VM 9037 IFC 100 45 a 186 mm b 161 mm c 184 mm

Flödesriktningen är oväsentlig, normalt positiv riktning går att programmera om. För bästa mätnoggrannhet skall mätaren ha en raksträcka av minst 5xDN före inloppet och 2xDN efter utloppet.

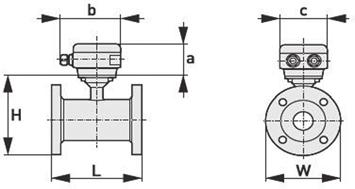

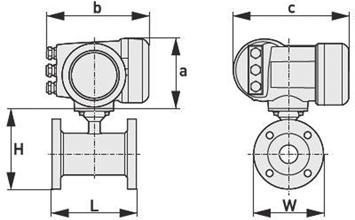

2 Mått [mm] och vikt [kg] DN PN L H W Vikt Mått mätrör VM 9025 Optiflux 4000 a 77 mm b 139 mm c 106 mm Total höjd = H + a Mått kompakt version med VM 9035 IFC 300 a 155 mm b 230 mm c 260 mm Total höjd = H + a Mått kompakt version med VM 9037 IFC a 82 mm b 161 mm c 257 mm Total höjd = H + a Mått kompakt version med VM 9037 IFC a 186 mm b 161 mm c 184 mm Total höjd = H + a Montage Mätröret skall placeras så att det alltid är fyllt och med elektrodaxeln ungefärligt horisontell. Flödesriktningen är oväsentlig, normalt positiv riktning går att programmera om. För bästa mätnoggrannhet skall mätaren ha en raksträcka av minst 5xDN före inloppet och 2xDN efter utloppet. Vid montage i plaströr skall en jordningsring monteras. Vi rekommenderar förstärkta gummipackningar enligt DIN EN Form IBC. Om flänsar med upphöjd tätningsyta används (raised face) är dessa tätningar obligatoriska. Kontakta Ventim vid användning av andra packningar. 2

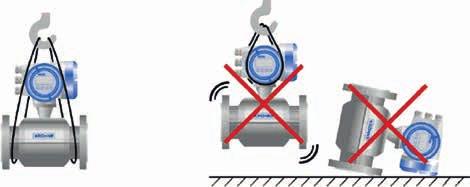

Installation Lyft inte mätaren i kopplingsboxen eller signalomvandlaren, Se Bild 1. Installation och service får endast utföras av utbildad personal.

3 Installation Lyft inte mätaren i kopplingsboxen eller signalomvandlaren, Se Bild 1. Installation och service får endast utföras av utbildad personal. För installation i explosionsfarligt område gäller särskilda anvisningar. Tänk på att signalomvandlare och mätrör kan vara parade vid leverans och i sådana fall skall dessa monteras tillsammans. I annat fall måste programmering av mätrörsdata göras på plats. Bild 1 Placering Mätröret skall placeras så att det alltid är fyllt och med elektrodaxeln ungefärligt horisontell. Flödesriktningen är oväsentlig, normalt positiv riktning går att programmera om. För bästa mätnoggrannhet skall mätaren ha en rak ostörd rörsträcka av 5 x DN före inloppet respektive 2 x DN efter utloppet, se Bild 2. Undvik extrem hetta, starka vibrationer eller direkt solljus samt platser med starka yttre magnetfält, se Bild 3. Vid kemikalieinblandning - undvik positioner strax nedströms blandningspunkten, se Bild 4. Använd jordningsringar vid montage i plastledning. Bild 2 Bild 3 Bild 4 3

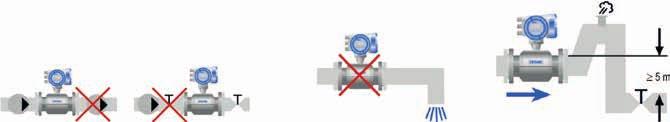

Närliggande reglerventil placeras EFTER mätaren och närliggande pump placeras FÖRE, Se Bild 5.Undvik att placera mätaren på högpunkter eller ställen där röret ej är helt fyllt, Se Bild 6.

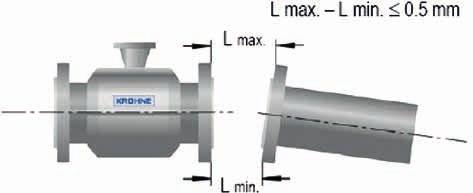

Bild 5 Bild 6 Bild 7 Flänsar Tillse att rörflänsarna där mätaren skall monteras är parallella och fria från spänningar. Max avvikelse (Lmax - Lmin) är 0,5mm, Se Bild 8.

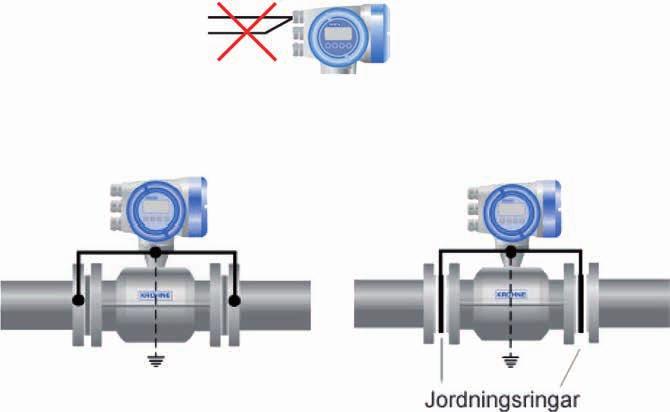

4 Närliggande reglerventil placeras EFTER mätaren och närliggande pump placeras FÖRE, Se Bild 5.Undvik att placera mätaren på högpunkter eller ställen där röret ej är helt fyllt, Se Bild 6. Undvik positioner där undertryck kan uppstå, Se Bild 7. Använd vakuumventil i rör med stor fallhöjd. Bild 5 Bild 6 Bild 7 Flänsar Tillse att rörflänsarna där mätaren skall monteras är parallella och fria från spänningar. Max avvikelse (Lmax - Lmin) är 0,5mm, Se Bild 8. Bild 8 Elektrisk anslutning Följ alltid elsäkerhetsverkets föreskrifter. Använd alltid separata kabelgenomföringar för varje kabel, blanda inte kablar för matning, mätrör och utsignaler, Se Bild 9. Mätrör ansluts till separat vägg- eller fältmonterad signalomvandlare med hjälp av två anslutningskablar. Se signalomvandlarens inkopplingsanvisning. Mätrör med påmonterad signalomvandlare (kompaktversion) har intern anslutning mellan mätrör och signalomvandlare, Se Bild 10. Mätröret ska ha elektrisk kontakt med vätskan i rörledningen. Inloppsledningen och utloppsledningen kortsluts med hjälp av medföljande ledningar. Om rörledningen inte är jordad skall dessutom en separat jordledning anslutas. Vid installation i plastledning krävs speciella jordningsringar, Se Bild 11. 4

Bild 9 Bild 10 Bild 11 Åtdragningsmoment DN PN Bult Max moment [Nm] PFA, PTFE, ETFE polyurethane, hårdgummi 2,5 40 4xM12 32-4 40 4xM12 32-6 40 4xM12 32-10 40 4xM12 7,6 4,6 15 40 4xM12 9,3 5,7 20 40

5 Bild 9 Bild 10 Bild 11 Åtdragningsmoment DN PN Bult Max moment [Nm] PFA, PTFE, ETFE polyurethane, hårdgummi 2,5 40 4xM xM xM xM12 7,6 4, xM12 9,3 5, xM , xM xM xM xM xM xM xM xM xM DN PN Bult Max moment [Nm] PFA, PTFE, ETFE polyurethane, hårdgummi xM xM xM xM xM xM xM xM xM xM xM xM

MAG-mätare Signalomvandlare VM 9025 VM 9035 optiflux IFC 3004000 DN 2,5-2000 DN 2,5-2000 kombinerad PN 40/6 med mätrör fläns VM 9025 Beskrivning Signalomvandlare för media med låg konduktivitet eller

Integrerad temperatur- och konduktivitetsmätning. Svensk meny. Varianter 12-24VDC. 24VAC/VDC. ATEX. Utsignal: foundation fieldbus, profibus PA/DP, RS 485 modbus, HART.

uppmätt värde ± 2 mm/s DN 10-1600: ± 0,2 % av uppmätt värde ± 1 mm/s DN 1800-2000: ± 0,3 % av uppmätt värde ± 2 mm/s Repeterbarhet ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass IP66/67 enligt

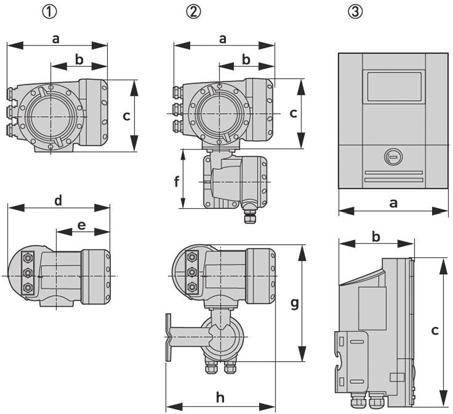

6 MAG-mätare Signalomvandlare VM 9025 VM 9035 optiflux IFC DN 2, DN 2, kombinerad PN 40/6 med mätrör fläns VM 9025 Beskrivning Signalomvandlare för media med låg konduktivitet eller hög %TS, snabba flödesförändringar, PH-förändringar och pulserande eller turbulenta flöden. För väggmontage (W) eller kompakt montage (C). Optimal nollpunktsstabilitet. Integrerad temperatur- och konduktivitetsmätning. Svensk meny. Varianter 12-24VDC. 24VAC/VDC. ATEX. Utsignal: foundation fieldbus, profibus PA/DP, RS 485 modbus, HART. Tekniska data signalomvandlare VM 9035 IFC 300 Utsignal Spänningsmatning Effekt Kabellängd Mätfel analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 22 VA max 600 m DN 2,5-6: ± 0,3 % av uppmätt värde ± 2 mm/s DN : ± 0,2 % av uppmätt värde ± 1 mm/s DN : ± 0,3 % av uppmätt värde ± 2 mm/s Repeterbarhet ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass IP66/67 enligt NEMA 4/4X VM 9025 med VM 9035 Omgivningstemperatur Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor -40 C till +65 C 20 µs/cm 1 µs/cm Mått [mm] och vikt [kg] a b c d e g h Vikt [kg] 1. Fältutförande [C] ,2 2. Fältutförande [W] , ,7 3. Väggutförande [W] ,4 Reservation för eventuella konstruktionsändringar och tekniska ändringar samt att rätten till ändringar utan föregående meddelande förbehålls produktblad uppdaterat

MAG-mätare Signalomvandlare VM 9025 VM 9037 optiflux IFC 100 4000 DN 2,5-1200 DN 2,5-2000 kombinerad PN 40/6 med mätrör fläns VM 9025 Beskrivning Signalomvandlare för VA- och

ATEX. Tekniska data signalomvandlare VM 9037 IFC 100 Utsignal Spänningsmatning Effekt Kabellängd Mätfel Repeterbarhet analog, frekvens/puls, status/relä 100-240 VAC, 50/60 Hz

NEMA 4/4X Omgivningstemperatur Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor -40 C till +65 C (skydda elektroniken mot egenuppvärmning vid temperaturer

7 MAG-mätare Signalomvandlare VM 9025 VM 9037 optiflux IFC DN 2, DN 2, kombinerad PN 40/6 med mätrör fläns VM 9025 Beskrivning Signalomvandlare för VA- och miljöapplikationer. För väggmontage (W) eller kompakt montage (C) 0 och 45. Svensk meny. Varianter 12-24VDC. 24VAC/VDC, endast i ATEX. ATEX. Tekniska data signalomvandlare VM 9037 IFC 100 Utsignal Spänningsmatning Effekt Kabellängd Mätfel Repeterbarhet analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 7 VA max 600 m DN 2,5-6: ± 0,4 % av uppmätt värde ± 1 mm/s DN : ± 0,3% av uppmätt värde ± 1 mm/s ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass IP66/67 enligt NEMA 4/4X Omgivningstemperatur Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor -40 C till +65 C (skydda elektroniken mot egenuppvärmning vid temperaturer över +55 C. 20 µs/cm 5 µs/cm VM 9028 med VM 9037 Reservation för eventuella konstruktionsändringar och tekniska ändringar samt att rätten till ändringar utan föregående meddelande förbehålls produktblad uppdaterat

MAG-mätare Signalomvandlare VM 9025 VM 9037 optiflux IFC 100 4000 DN 2,5-1200 DN 2,5-2000 kombinerad PN 40/6 med mätrör fläns VM 9025 Mått [mm] och vikt a b c d e f g h i k Vikt [kg] 1.

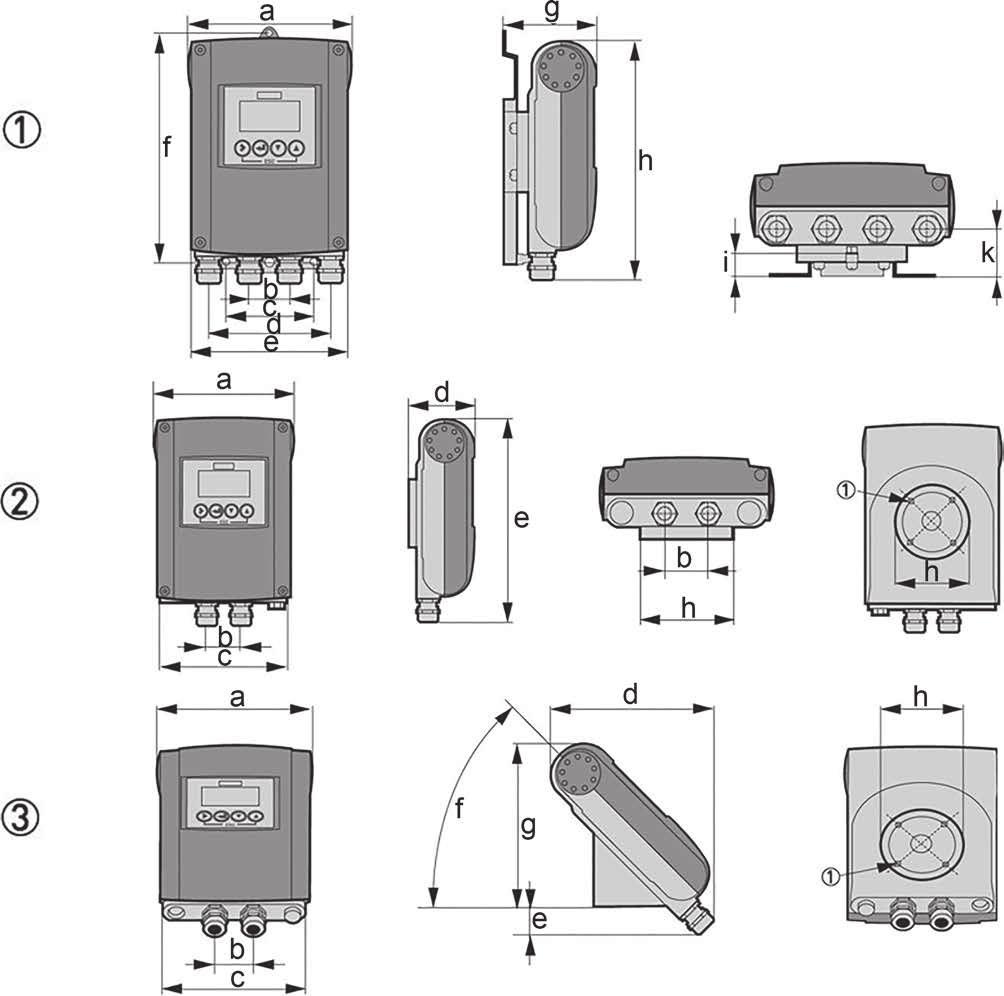

8 MAG-mätare Signalomvandlare VM 9025 VM 9037 optiflux IFC DN 2, DN 2, kombinerad PN 40/6 med mätrör fläns VM 9025 Mått [mm] och vikt a b c d e f g h i k Vikt [kg] 1. Väggutförande [W] , , ,3 39,7 1,9 2. Kompakt version 0 [C] , Ø ,9 3. Kompakt version 45 [C] ,4 45º 186 Ø ,1 Reservation för eventuella konstruktionsändringar och tekniska ändringar samt att rätten till ändringar utan föregående meddelande förbehålls produktblad uppdaterat
