MAG-mätare VM Beskrivning. Varianter. optiflux 1000 DN PN 16 inspänning

Transkript

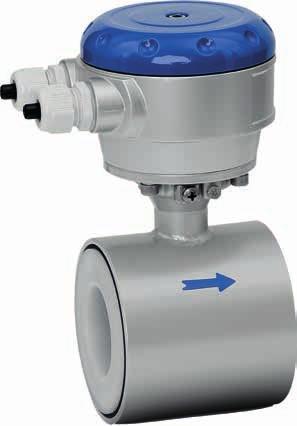

1 MAG-mätare VM 9023 optiflux 1000 DN PN 16 inspänning» Magnetisk induktiv flödesmätare bestående av ett mätrör och en signalomvandlare i kompakt- eller väggmonterat utförande.» För VA-applikationer; flödesmätning i fyllda rör.» Lämplig för elektriskt ledande vätskor.» Mätrör i helsvetsad konstruktion.» Försedd med signalomvandlare VM 9035, VM 9037 eller VM 9039.» Hög driftsäkerhet och lång livslängd.» Lätt att installera.» Mediaberört material av PP är godkänt för dricksvatten enligt KTW, NSF, WRAS, ACS, KIWA.» Mediaberört material av HR är godkänt för dricksvatten enligt KTW, NSF, ACS, DVGW W270 samt på förfrågan KIWA.» DN , PN 2,5.» Flänsar av syrafast stål.» Elektroder av syrafast stål eller titanium.» Skyddsklass IP 68.» Markförlagd med raksträckor och kopplingar. Material och tekniska data mätrör VM 9023 Optiflux 1000 Material och arbetstemperatur Mätfel med signalomvandlare VM 9035 Mätfel med signalomvandlare VM 9037 Mätfel med signalomvandlare VM 9039 Kalibrering Mätområde Tryckklass EN PN 16 mediaberört material av PFA: -25 C till +120 C mätelektroder av Hastelloy C ± 0,3 % av uppmätt värde ± 1 mm/s ± 0,4 % av uppmätt värde ± 1 mm/s ± 0,5 % av uppmätt värde över 0,5 m/s, mätrörsberoende ± 2,5 mm/s under 0,5 m/s, oberoende av mätrör ± 0,1 % av uppmätt värde, minimum 1 mm/s tvåpunktskalibrering genom direkt volymjämförelse -40 C till +65 C -12 m/s till +12 m/s 1

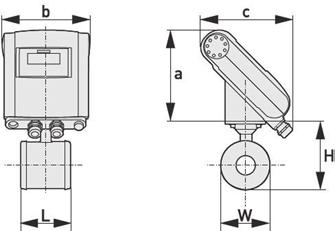

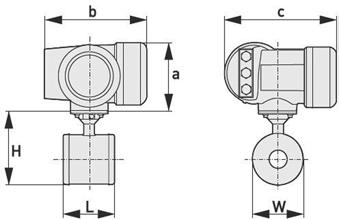

2 MAG-mätare VM 9023 optiflux 1000 DN PN 16 inspänning Mått [mm] och vikt [kg] DN L H W Vikt 1,7 1,7 1,7 2,6 4,2 5,7 10,5 15 Mått mätrör VM 9023 Optiflux 1000 a 88 mm b 139 mm c 106 mm Mått kompakt version med VM 9035 IFC 300 a 155 mm b 230 mm c 260 mm Mått kompakt version med VM 9037 IFC a 82 mm b 161 mm c 257 mm Mått kompakt version med VM 9037 IFC a 186 mm b 161 mm c 184 mm Montage Mätröret skall placeras så att det alltid är fyllt och med elektrodaxeln ungefärligt horisontell. Flödesriktningen är oväsentlig, normalt positiv riktning går att programmera om. För bästa mätnoggrannhet skall mätaren ha en raksträcka av minst 5xDN före inloppet och 2xDN efter utloppet. Vid montage i plaströr skall en jordningsring monteras. 2

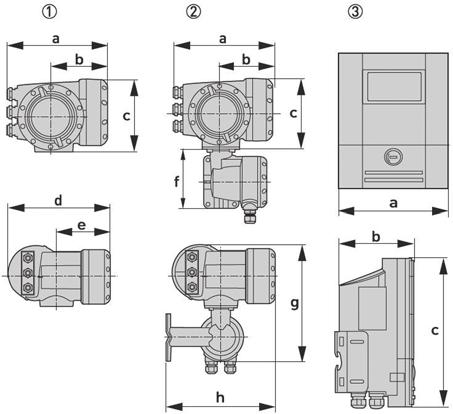

3 MAG-mätare Signalomvandlare VM 9023 VM 9035 optiflux IFC DN DN kombinerad PN 16 med inspänning mätrör VM 9023 Signalomvandlare för media med låg konduktivitet eller hög %TS, snabba flödesförändringar, PH-förändringar och pulserande eller turbulenta flöden. För väggmontage (W) eller kompakt montage (C). Optimal nollpunktsstabilitet. Integrerad temperatur- och konduktivitetsmätning. Svensk meny VDC. 24VAC/VDC. Utsignal: foundation fieldbus, profibus PA/DP, RS 485 modbus, HART. Fältutförande. Rackutförande. Tekniska data signalomvandlare VM 9035 IFC 300 Utsignal Spänningsmatning Effekt Kabellängd Mätfel analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 22 VA max 600 m ± 0,3% av uppmätt värde ± 1 mm/s ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass kompakt montage: IP66/67 enligt NEMA 4/4X väggmontage: IP65/66 enligt NEMA 4/4X Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor -40 C till +65 C 20 µs/cm 5 µs/cm Mått [mm] och vikt [kg] a b c d e g h Vikt [kg] 1. Fältutförande [C] ,2 2. Fältutförande [W] , ,7 3. Väggutförande [W] ,4 3

4 MAG-mätare Signalomvandlare VM 9023 VM 9037 optiflux IFC DN DN DN kombinerad PN 16 inspänning med mätrör VM 9023 Signalomvandlare för VA- och miljöapplikationer. För väggmontage (W) eller kompakt montage (C) 0 och 45. Svensk meny VDC. Tekniska data signalomvandlare VM 9037 IFC 100 Utsignal Spänningsmatning Effekt Kabellängd Mätfel analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 7 VA max 600 m ± 0,4% av uppmätt värde ± 1 mm/s ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass IP66/67 enligt NEMA 4/4X Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor -25 C till +65 C (skydda elektroniken mot egenuppvärmning vid temperaturer över +55 C) 20 µs/cm 1 µs/cm 4

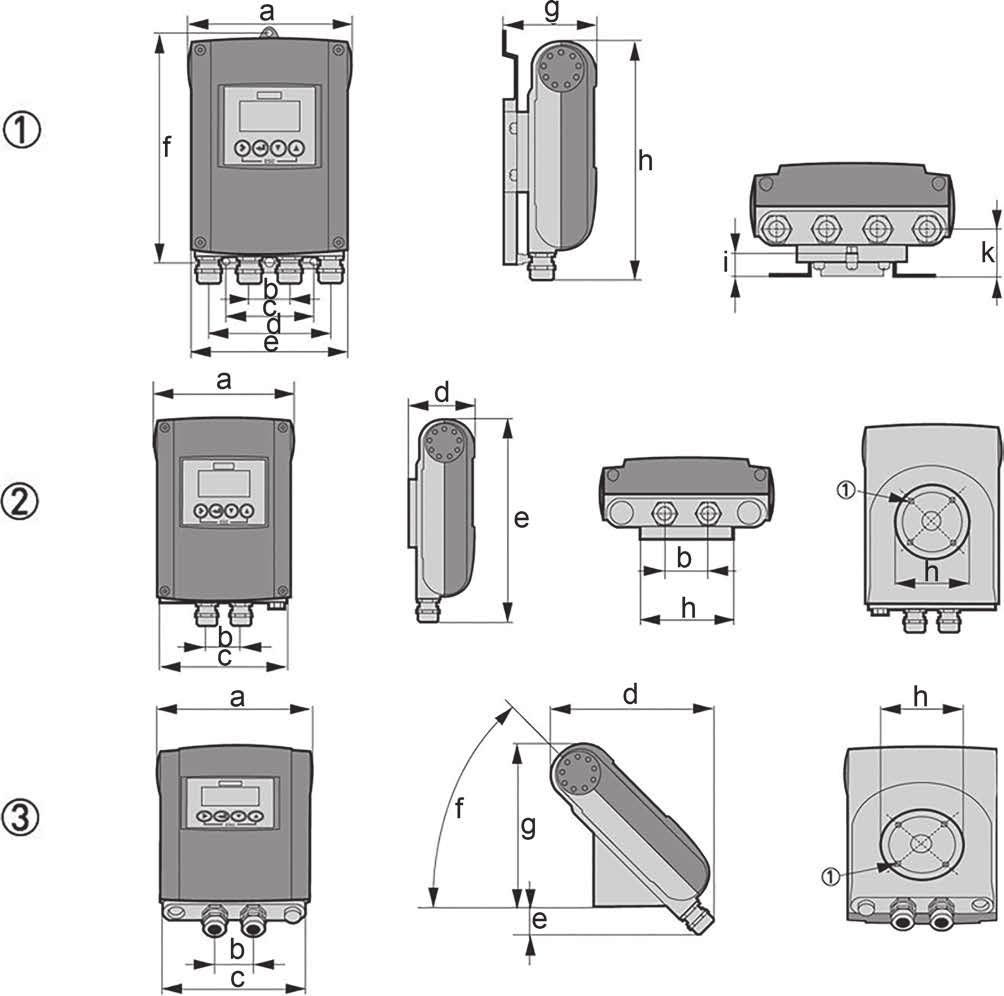

5 MAG-mätare Signalomvandlare VM 9023 VM 9037 optiflux IFC DN DN kombinerad PN 16 med inspänning mätrör VM 9023 Mått [mm] och vikt a b c d e f g h i k Vikt [kg] 1. Väggutförande [W] , , ,3 39,7 1,9 2. Kompakt version 0 [C] , Ø ,9 3. Kompakt version 45 [C] ,4 45º 186 Ø ,1 5

6 MAG-mätare Signalomvandlare VM 9023 VM 9039 optiflux IFC DN DN kombinerad PN 16 med inspänning mätrör VM 9023 Signalomvandlare för VA- och miljöapplikationer. För väggmontage (W) eller kompakt montage (C). Svensk meny VDC. Utan display. Modbus. Tekniska data Utsignal Spänningsmatning Effekt Mätfel analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 15 VA ± 0,5 % av uppmätt värde över 0,5 m/s, mätrörsberoende ± 2,5 mm/s under 0,5 m/s, oberoende av mätrör ± 0,1 % av uppmätt värde Skyddsklass kompakt montage: IP66/67 enligt NEMA 4/4X väggmontage: IP65/66 enligt NEMA 4/4X Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor varierar med valt utförande, temperaturer under -25 C kan påverka displayens läsbarhet 20 µs/cm 5 µs/cm 6

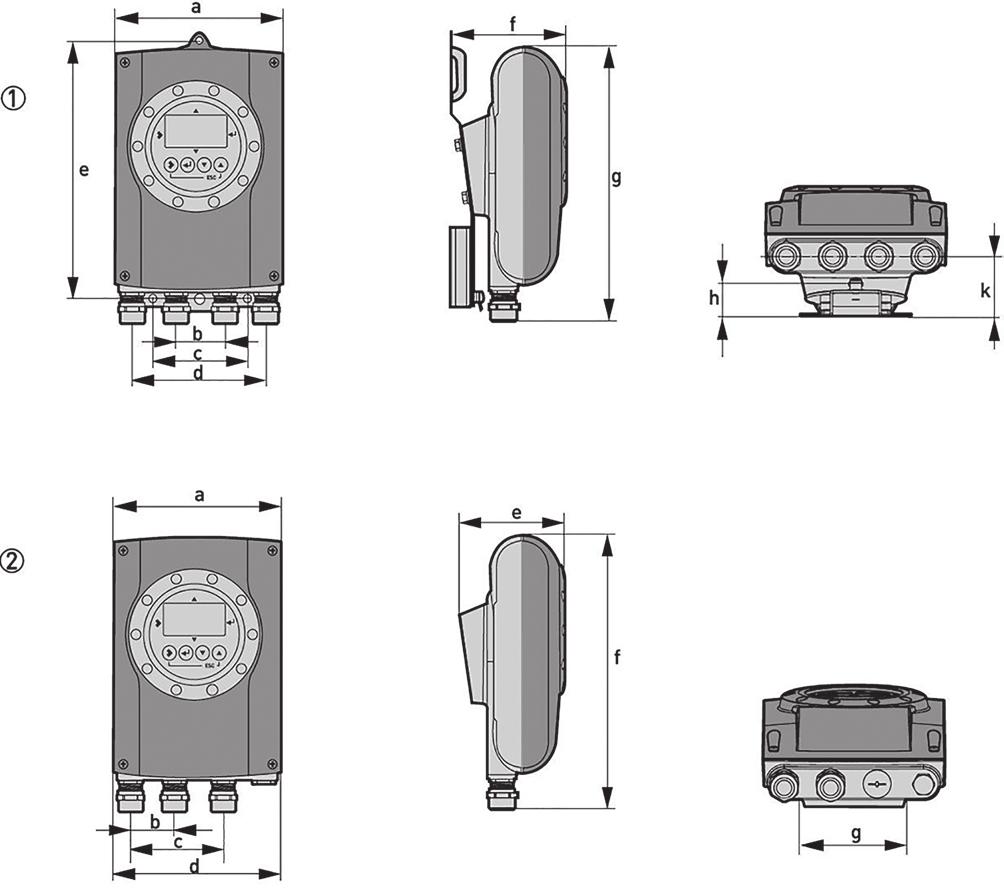

7 MAG-mätare Signalomvandlare VM 9023 VM 9039 optiflux IFC DN DN kombinerad PN 16 med inspänning mätrör VM 9023 Mått [mm] och vikt a b c d e f g h k Vikt [kg] 1. Väggutförande [W] , ,4 51,3 1,9 2. Kompakt version [C] ,8 7
