Tryckförmedlare med utvändig processanslutning. Komplett med vätskedämpad, syrafast tryckmätare.

Transkript

1 Utförande Tryckförmedlare med utvändig processanslutning. Komplett med vätskedämpad, syrafast tryckmätare. Standard Spännfläns/bultar av syrafast stål 316L, packning PTFE Underdel med G1/2 eller 1/2 NPT Packning PTFE Temperaturområde max +200 C Utförande ECTFE Utförande PFA Specialmaterial Fyllning Tryckmätare ECTFE Halarklätt membran ECTFE, packning PTFE Spännfläns/bultar av syrafast stål 316L Underdel med G1/2" eller 1/2 NPT Temperaturområde max +150 C PFA Underdel och membran med PFA-beklädnad Spännfläns/bultar av syrafast stål 316L Underdel med G1/2 eller 1/2 NPT Temperaturområde max +260 C Duplex, Superduplex, Hastelloy, Monel, Titan, Tantal m.m. Se uppställning sid 5 KN 2 Silikonolja vid tryckområde övertryck KN 59 Neobee M-20 vid undertryck och mano-vakuum Specialfyllning vid höga och låga temperaturer, se sid 5 Tryckmätare i syrafast, vätskedämpat utförande med husdim 100 mm, se datablad nedåtriktad anslutning typ Skyddsklass IP 65 Tryckgivare Tryckgivare i syrafast utförande typ S-10 med utsignal 4-20 ma, se datablad Tillåtet arbetstryck Kylelment/ledning Specialutförande 90% av skalvärdet vid växlande belastning hela skalvärdet vid vilande belastning Utförande med kylelement eller distansledning Se vidare sid 4 Uppborrad anslutning Ø 9 mm Tryckklass DN 250 för tryckområde 160 eller 250 bar Processanslutning 3/4 eller 1 invändig

2 Utvändig anslutning med syrafast, dämpad tryckmätare husdimension 100 mm nedåtriktad typ 2940 Fyllning KN 2 vid övertryck Fyllning KN 59 vid mano-vakuum Utvändig G1/2 Utvändig 1/2 NPT Utvändig G1/2 Standard Standard ECTFE Tryckområde Artikelnr Artikelnr Artikelnr 0-1,6 bar ,5 bar bar bar bar bar bar bar bar bar /0 bar /+1,5 bar /+3 bar /+5 bar /+9 bar

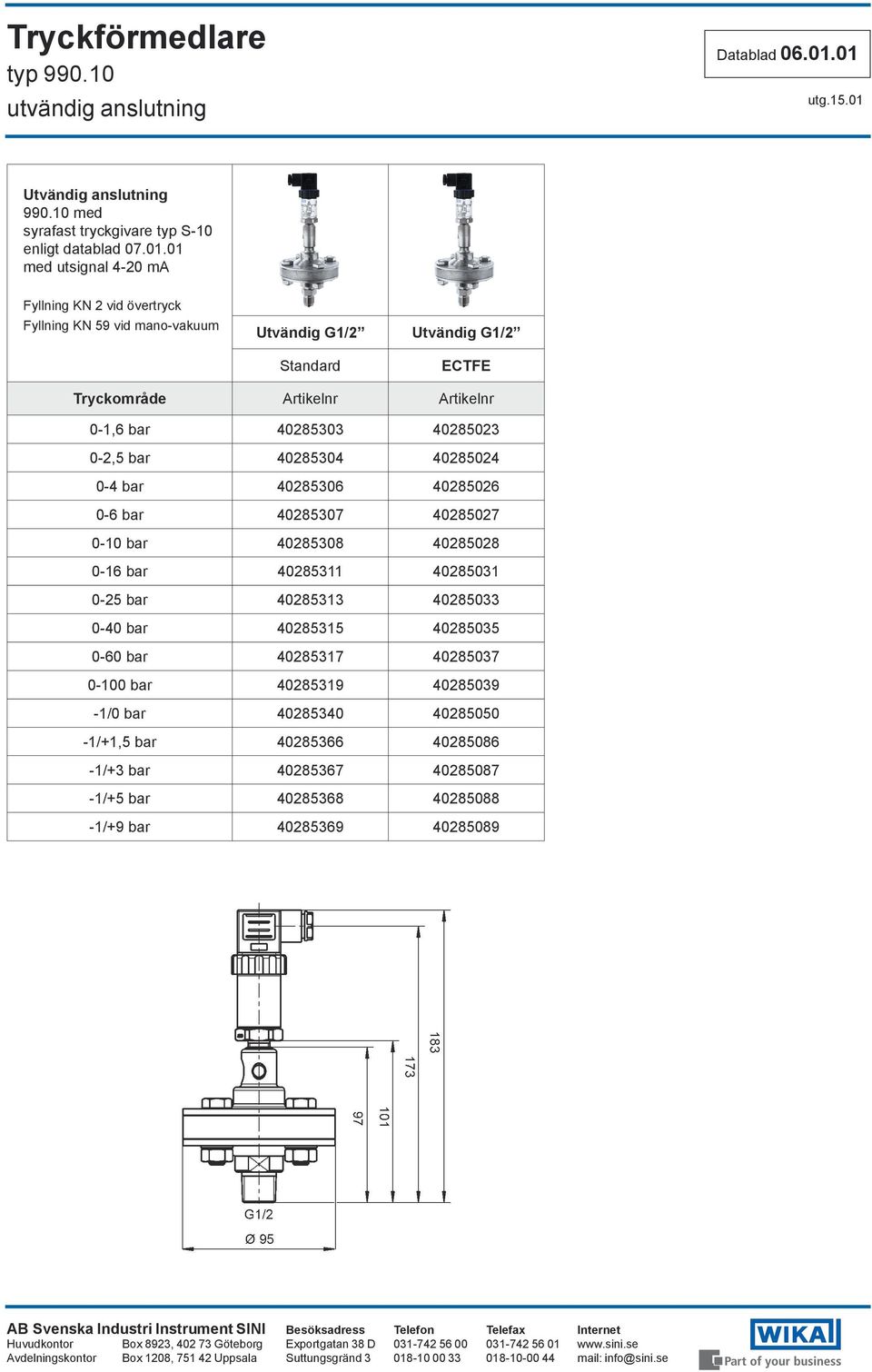

3 Utvändig anslutning med syrafast tryckgivare typ S-10 enligt datablad med utsignal 4-20 ma Fyllning KN 2 vid övertryck Fyllning KN 59 vid mano-vakuum Utvändig G1/2 Standard Utvändig G1/2 ECTFE Tryckområde Artikelnr Artikelnr 0-1,6 bar ,5 bar bar bar bar bar bar bar bar bar /0 bar /+1,5 bar /+3 bar /+5 bar /+9 bar

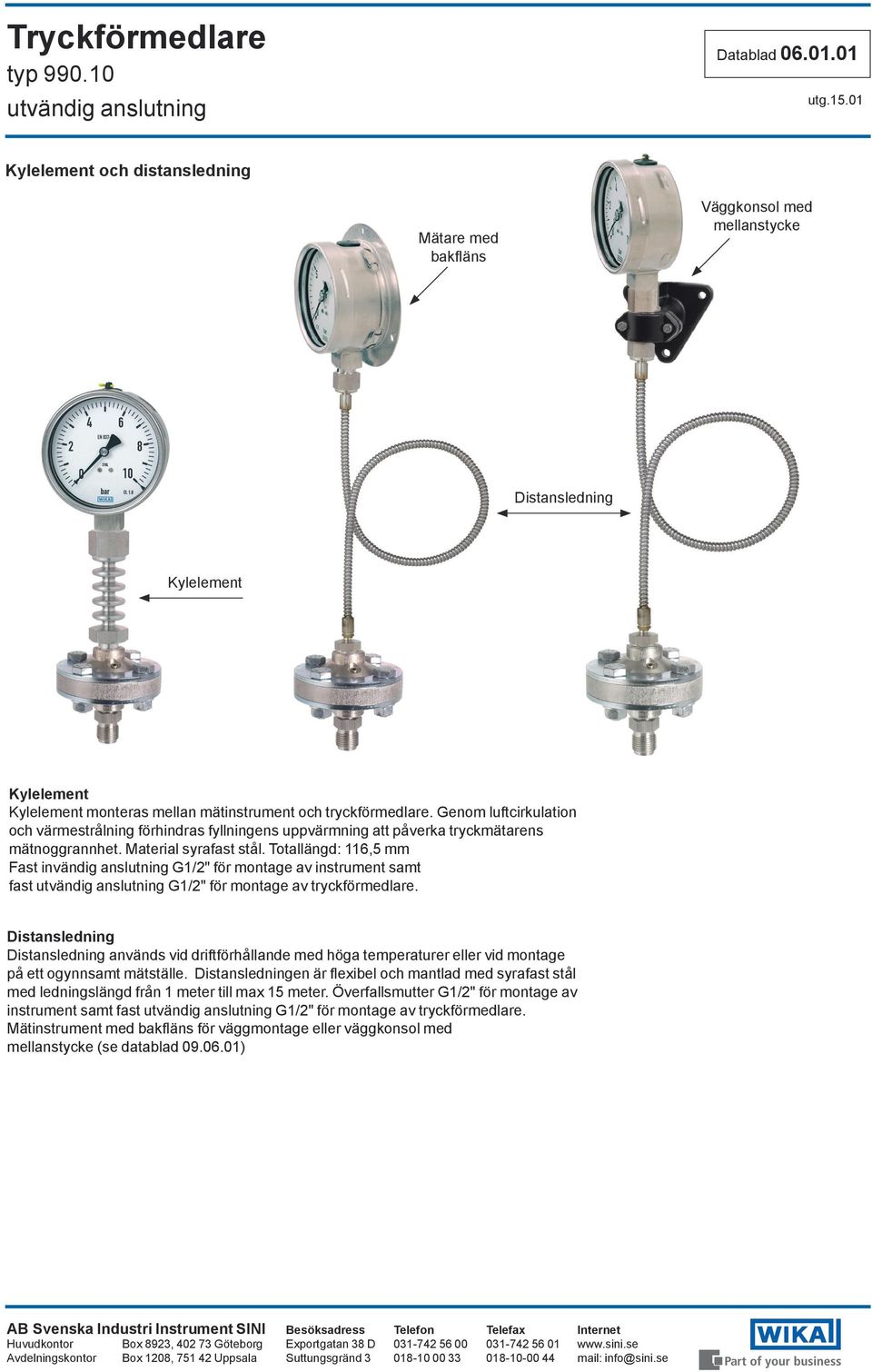

4 Kylelement och distansledning Mätare med bakfläns Väggkonsol med mellanstycke Distansledning Kylelement Kylelement Kylelement monteras mellan mätinstrument och tryckförmedlare. Genom luftcirkulation och värmestrålning förhindras fyllningens uppvärmning att påverka tryckmätarens mätnoggrannhet. Material syrafast stål. Totallängd: 116,5 mm Fast invändig anslutning G1/2" för montage av instrument samt fast G1/2" för montage av tryckförmedlare. Distansledning Distansledning används vid driftförhållande med höga temperaturer eller vid montage på ett ogynnsamt mätställe. Distansledningen är flexibel och mantlad med syrafast stål med ledningslängd från 1 meter till max 15 meter. Överfallsmutter G1/2" för montage av instrument samt fast G1/2" för montage av tryckförmedlare. Mätinstrument med bakfläns för väggmontage eller väggkonsol med mellanstycke (se datablad )

5 Specialutförande - tillverkning Material överdel Specialmaterial spännfläns/bultar Spännfläns av syrafast stål för temperatur > +250 C Bultar och muttrar av syrafast stål (max +260 C) Bultar och muttrar av specialstål för temperatur max +400 C Processanslutning Utvändig anslutning G1/2 (standard) Utvändig anslutning 1/2 NPT Invändig anslutning 1/2 NPT Invändig anslutning 3/4 NPT Invändig anslutning 1 NPT Fyllningsmedia KN 2 silikonolja - standard (temp C) KN 2.2 silikonolja (temp C) KN 17 silikonolja (temp C) KN 3.1 specialolja (temp C) KN 3.2 specialolja (temp C) KN 59 vid vakuum-område (temp C) KN 21 halocarbon vid syrgas (temp C) Specialmaterial membran Syrafast stål (316Ti) eller (321) Hastelloy C (max +260 C) Monel (max +400 C) Superduplex (max +300 C) Inconel (max +400 C) Inconel (max +400 C) Nickel (max +260 C) Tantal (max +400 C) Syrafast stål med PTFE-folie (max +260 C) Syrafast stål med PFA-beklädnad (max +260 C) Specialmaterial underdel Syrafast stål (316Ti) eller (321) Hastelloy C (max +260 C) Monel (max +400 C) Superduplex (max +300 C) Inconel (max +400 C) Inconel (max +400 C) Nickel (max +260 C) Tantal (max +400 C) Syrafast stål med PTFE-folie (max +260 C) Syrafast stål med PFA-beklädnad (max +260 C)
