Tryckgivare i för industri, mekanik, hydraulik, pneumatik och kontrollsystem. Även användbar i aggressiv processmiljö.

Transkript

1 Utförande Tryckgivare i för industri, mekanik, hydraulik, pneumatik och kontrollsystem. Även användbar i aggressiv processmiljö. Typ S-20 Mätnoggrannhet Material Tryckanslutning Utsignal kl. 0,25% (BFSL) kl. 0,5% inkl linjäritet, hysteresis, repeterbarhet samt avvikelse i nollpunkt och maxpunkt. Instrumentkropp av syrafast stål 316 Ti Medieberörda delar av syrafast stål 316 L 1/2" B eller 1/4 A utvändig gänga Andra tryckanslutningar se sid ma (2-ledare) eller 0-10 V (3-ledare) Option: 0-5 V, 1-5 V, 0-5-4,5 V (RAT) eller 20-4 ma Matarspänning 8-36 VDC (12-36 VDC vid utsignal 0-10 V) Temperaturområde Temperaturinflytande Tillåten belastning Inställningstid (10-90%) Långtidsstabilitet Livscykler Övertryckssäker Medietemperatur 30 till +100 C Omgivningstemperatur 30 till +100 C Kompenserat område 0 till +80 C < 0,2%/10K för nollpunkt, < 0,2%/10K för mätområde Tryckområde < 0,4 = < 0,4%/10K för nollpunkt 4-20 ma RA[Ohm] = (UB[V]-7,5 V)/0,023 A 0-10 V RA > max 10 V/1 ma < 3 ms vid 4-20 ma, < 2 ms vid 0-10 V (1 ms som option) < 0,1% av ändvärdet per år 100 miljoner cykler 3 gånger övertryckssäker vid tryckområde max 6 bar 2 gånger övertryckssäker vid tryckområde från 10 bar Elanslutning (IP 65) Andra elanslutningar se sid 3 Elektrisk skyddsklass Intern fyllning Chock Vibration CE-märkning RoHs Testprotokoll Specialutförande Polariserings, överspännings- och kortslutningsskydd Syntetisk olja Option med specialfyllning vid livsmedel eller fettfri för syrgas Mekanisk chock 500 g Vibrationssäker 20 g PED 97/23/E EMC 2004/108/EEC, EN 61326, EM 30 V/m RoHs-conformity 2011/65/EU Testprotokoll med 5 mätpunkter ingår Absoluttryck (tryckområde från 0,4 bar till max 40 bar) Utförande Fettfri för syrgas Mätnoggrannhet kl. 0,125% BFSL Medietemperatur C Medietemperatur C med inbyggt kylelement, se sid 3 Medietemperatur C med inbyggt kylelement, se sid 3 Nollpunktsjustering

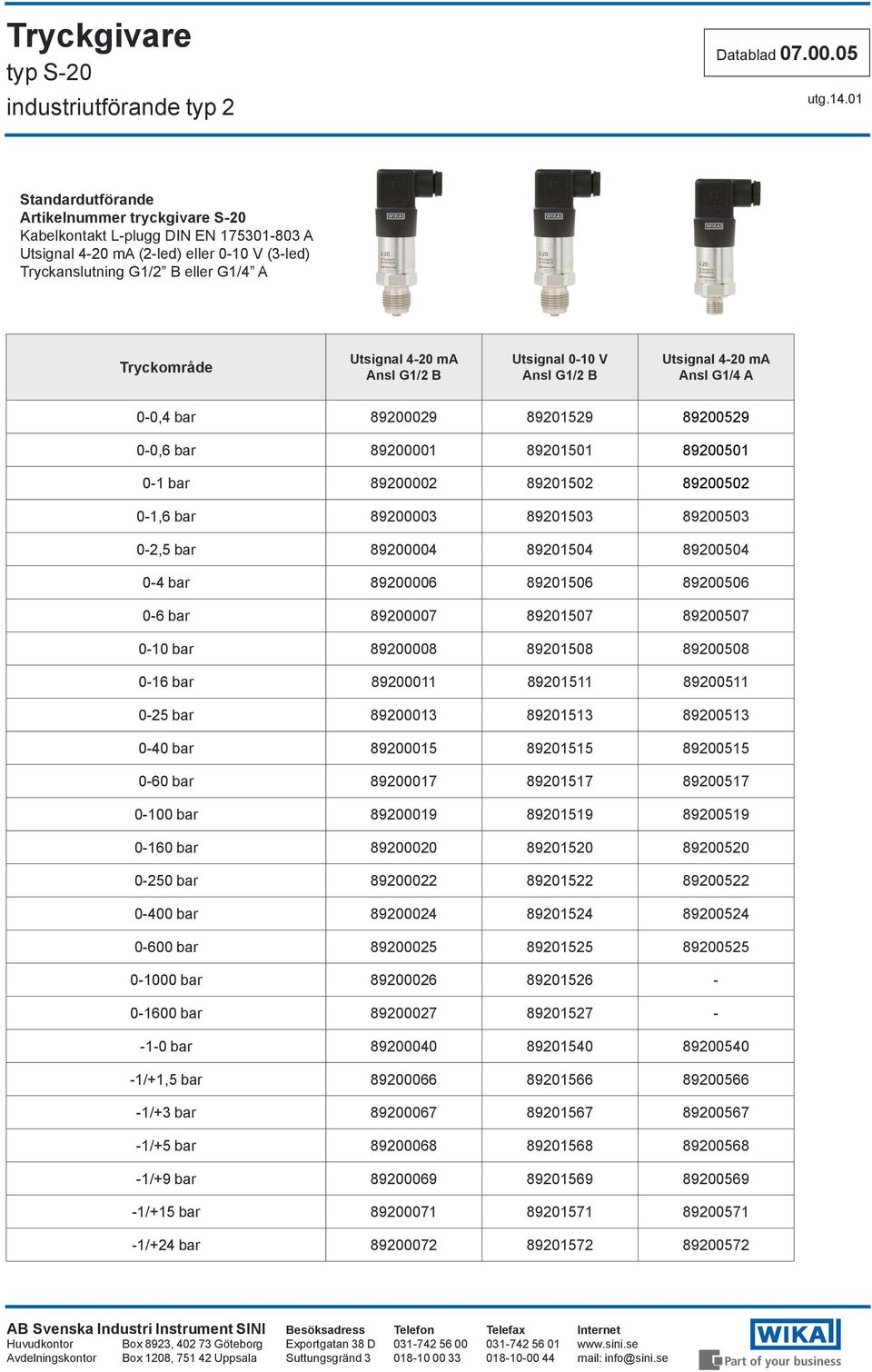

2 Standardutförande Artikelnummer tryckgivare S-20 Utsignal 4-20 ma (2-led) eller 0-10 V (3-led) Tryckanslutning 1/2 B eller 1/4 A Tryckområde Utsignal 4-20 ma Ansl 1/2 B Utsignal 0-10 V Ansl 1/2 B Utsignal 4-20 ma Ansl 1/4 A 0-0,4 bar ,6 bar bar ,6 bar ,5 bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar /+1,5 bar /+3 bar /+5 bar /+9 bar /+15 bar /+24 bar

3 Utförande tryckgivare S-20 Standard Skruvkontakt Kabelutgång IP 67 PUR-kabel 5,5 mm Kabelutgång IP 68 Skyddsklass IP 68 PUR (6,1 mm) eller FEP (5,8 mm) Kabelutgång IP 6K9K PUR-kabel 6,1 mm Rostfritt fälthus Medietemperatur C Medietemperatur C Standardlängd vid kabelutgång är 2 meter Andra tryckanslutningar - se sid 5 Intyg och certifikat (option) enerellt tillverkningsintyg EN EN DKD Medieberörda delar Bekräftelse på mätnoggrannhet och noggrannhetsklass Specifikation på medieberörda metalliska delar Specifikation på medieberörda metalliska delar med leverantörscertifikat Kalibreringsprotokoll med 10 mätpunkter DKD-certifikat med 10 mätpunkter och spårbarhet till DKD
