VKM. Viskositetskompenserande svävkroppsmätare. för viskösa vätskor. Mätområde: olja 0,01-0, l/min. Noggrannhet: ± 4 % av full skala.

Transkript

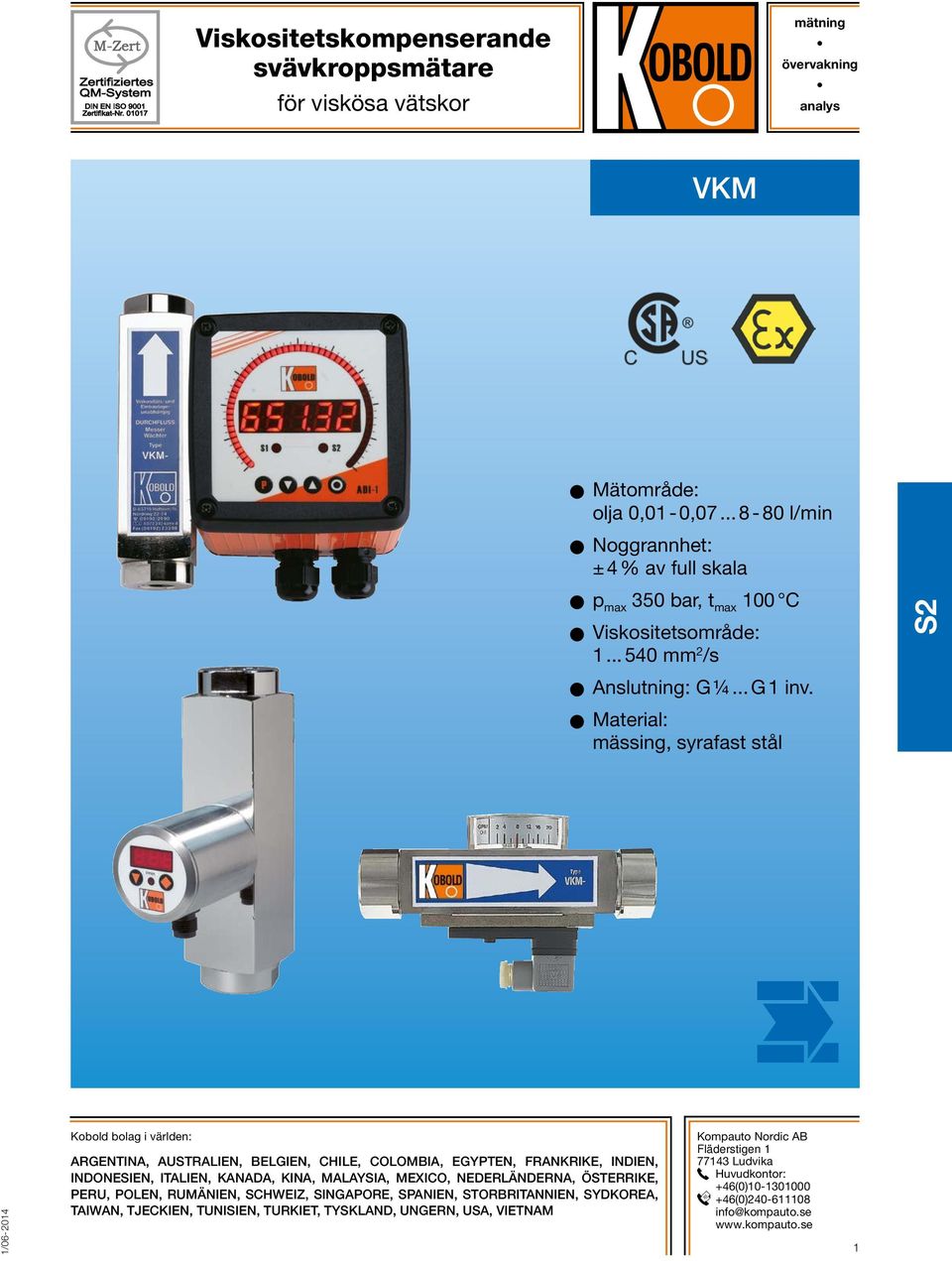

1 Viskositetskompenserande svävkroppsmätare för viskösa vätskor mätning övervakning analys VKM Mätområde: olja 0,01-0, l/min Noggrannhet: ± 4 % av full skala p max 350 bar, t max 100 C Viskositetsområde: mm 2 /s Anslutning: ¼... 1 inv. Material: mässing, syrafast stål S2 Kobold bolag i världen: ARENTINA, AUSTRAIEN, BEIEN, CHIE, COOMBIA, EYPTEN, FRANKRIKE, INDIEN, INDONESIEN, ITAIEN, KANADA, KINA, MAAYSIA, MEXICO, NEDERÄNDERNA, ÖSTERRIKE, PERU, POEN, RUMÄNIEN, SCHWEIZ, SINAPORe, SPANIEN, STORBRITANNIEN, SYDKOREA, TAIWAN, TJECKIEN, TUNISIEN, TURKIET, TYSKAND, UNERN, USA, VIETNAM Kompauto Nordic AB Fläderstigen udvika Huvudkontor: +46(0) (0) info@kompauto.se 1

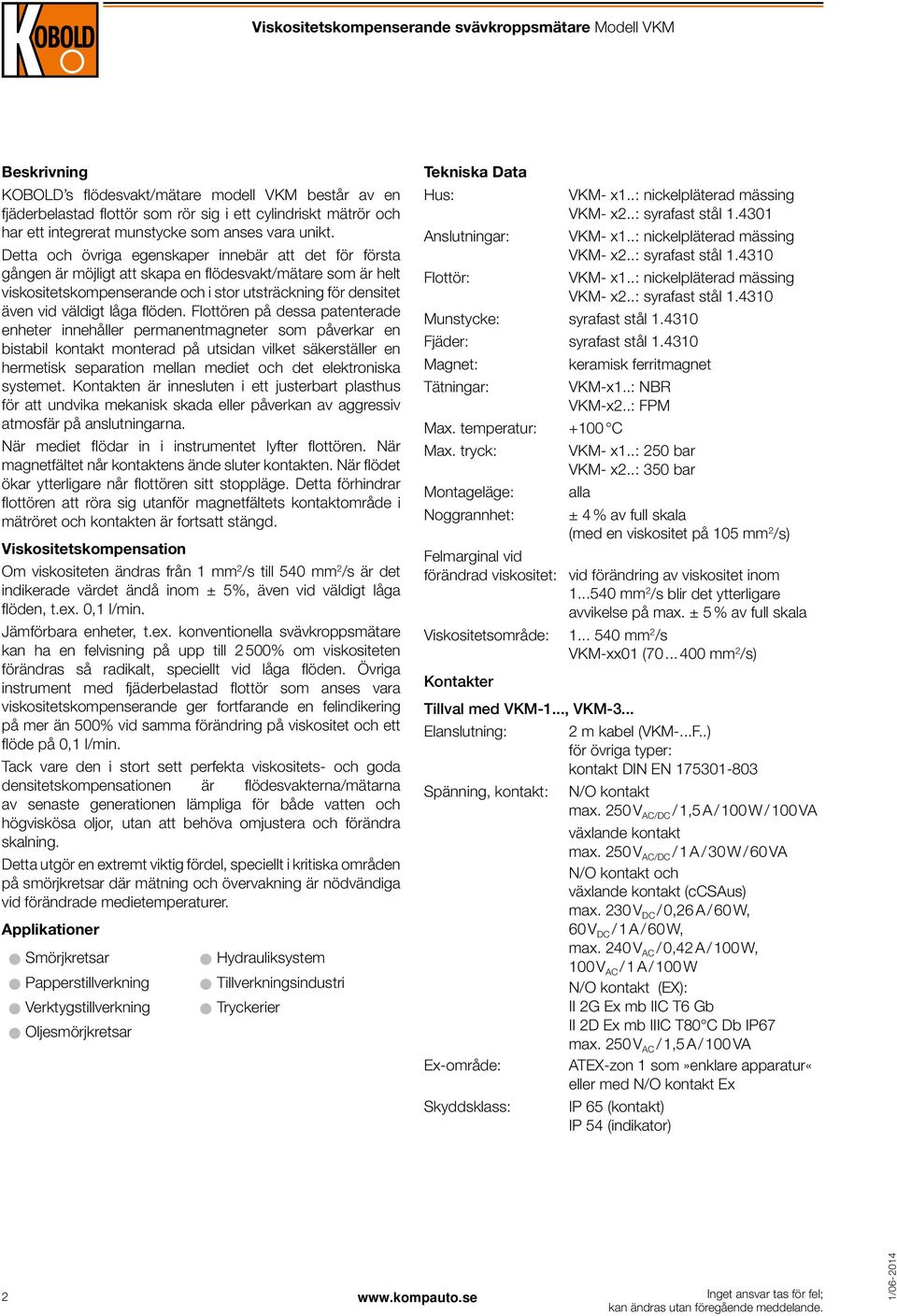

2 Beskrivning KOBOD s flödesvakt/mätare modell VKM består av en fjäderbelastad flottör som rör sig i ett cylindriskt mätrör och har ett integrerat munstycke som anses vara unikt. Detta och övriga egenskaper innebär att det för första gången är möjligt att skapa en flödesvakt/mätare som är helt viskositetskompenserande och i stor utsträckning för densitet även vid väldigt låga flöden. Flottören på dessa patenterade enheter innehåller permanentmagneter som påverkar en bistabil kontakt monterad på utsidan vilket säkerställer en hermetisk separation mellan mediet och det elektroniska systemet. Kontakten är innesluten i ett justerbart plasthus för att undvika mekanisk skada eller påverkan av aggressiv atmosfär på anslutningarna. När mediet flödar in i instrumentet lyfter flottören. När magnetfältet når kontaktens ände sluter kontakten. När flödet ökar ytterligare når flottören sitt stoppläge. Detta förhindrar flottören att röra sig utanför magnetfältets kontaktområde i mätröret och kontakten är fortsatt stängd. Viskositetskompensation Om viskositeten ändras från 1 mm 2 /s till 540 mm 2 /s är det indikerade värdet ändå inom ± 5%, även vid väldigt låga flöden, t.ex. 0,1 l/min. Jämförbara enheter, t.ex. konventionella svävkroppsmätare kan ha en felvisning på upp till 2500% om viskositeten förändras så radikalt, speciellt vid låga flöden. Övriga instrument med fjäderbelastad flottör som anses vara viskositetskompenserande ger fortfarande en felindikering på mer än 500% vid samma förändring på viskositet och ett flöde på 0,1 l/min. Tack vare den i stort sett perfekta viskositets- och goda densitetskompensationen är flödesvakterna/mätarna av senaste generationen lämpliga för både vatten och högviskösa oljor, utan att behöva omjustera och förändra skalning. Detta utgör en extremt viktig fördel, speciellt i kritiska områden på smörjkretsar där mätning och övervakning är nödvändiga vid förändrade medietemperaturer. Applikationer Smörjkretsar Papperstillverkning Verktygstillverkning Oljesmörjkretsar Hydrauliksystem Tillverkningsindustri Tryckerier Tekniska Data Hus: Anslutningar: x1..: nickelpläterad mässing x2..: syrafast stål x1..: nickelpläterad mässing x2..: syrafast stål Flottör: x1..: nickelpläterad mässing x2..: syrafast stål Munstycke: syrafast stål Fjäder: syrafast stål Magnet: keramisk ferritmagnet Tätningar: x1..: NBR x2..: FPM Max. temperatur: +100 C Max. tryck: Montageläge: Noggrannhet: x1..: 250 bar x2..: 350 bar alla ± 4 % av full skala (med en viskositet på 105 mm 2 /s) Felmarginal vid förändrad viskositet: vid förändring av viskositet inom mm 2 /s blir det ytterligare avvikelse på max. ± 5 % av full skala Viskositetsområde: mm 2 /s xx01 ( mm 2 /s) Kontakter med 1..., 3... Elanslutning: Spänning, kontakt: Ex-område: Skyddsklass: 2 m kabel (...F..) för övriga typer: kontakt DIN EN N/O kontakt max. 250 V AC/DC / 1,5 A / 100 W / 100 VA växlande kontakt max. 250 V AC/DC / 1 A / 30 W / 60 VA N/O kontakt och växlande kontakt max. 230 V DC / 0,26 A / 60 W, 60 V DC / 1 A / 60 W, max. 240 V AC / 0,42 A / 100 W, 100 V AC / 1 A / 100 W N/O kontakt (EX): II 2 Ex mb IIC T6 b II 2D Ex mb IIIC T80 C Db IP67 max. 250 V AC / 1,5 A / 100 VA ATEX-zon 1 som»enklare apparatur«eller med N/O kontakt Ex IP 65 (kontakt) IP 54 (indikator) 2

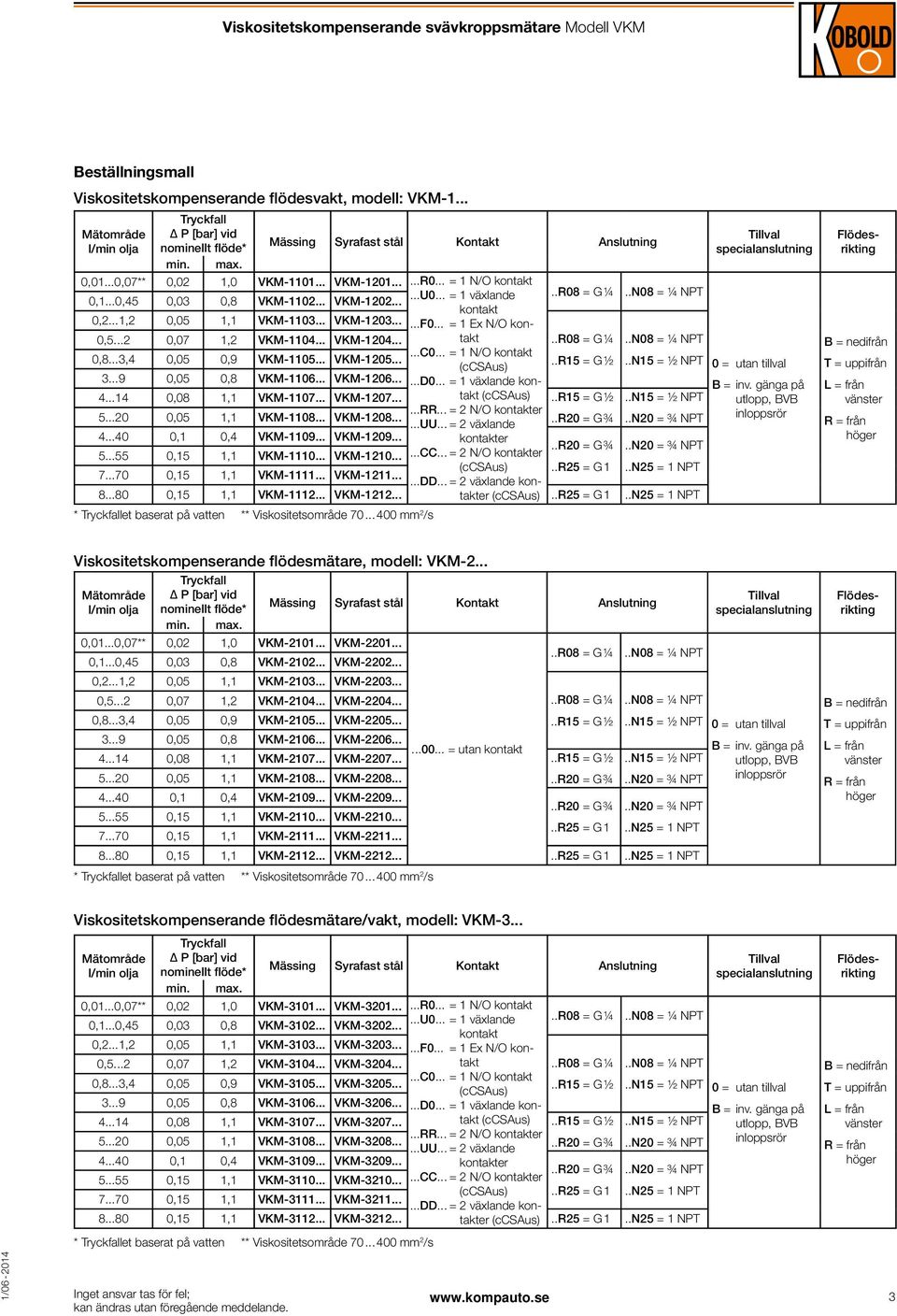

3 Beställningsmall Viskositetskompenserande flödesvakt, modell: 1... Mätområde l/min olja Δ P [bar] vid nominellt flöde* min. max. Mässing Syrafast stål Kontakt Anslutning 0,01...0,07** 0,02 1, R0... = 1 N/O kontakt 0,1...0,45 0,03 0, U0... = 1 växlande kontakt 0, ,8...3, ,2...1,2 0,07 0,08 1,2 0,9 0, takt...c0... = 1 N/O kontakt...d0... = 1 växlande kontakt...rr... = 2 N/O kontakter...uu... = 2 växlande...f0... = 1 Ex N/O kon-..r08 = ¼..R15 = ½..R15 = ½..R20 = ¾..N20 = ¾ NPT ,1 0, kontakter , CC... = 2 N/O kontakter..r25 = 1..N25 = 1 NPT , DD... = 2 växlande kontakter , R25 = 1..N25 = 1 NPT B = inv. gänga på utlopp, BVB inloppsrör = från Viskositetskompenserande flödesmätare, modell: 2... Mätområde l/min olja Δ P [bar] vid nominellt flöde* min. max. 0,01...0,07** 0,02 1, ,1...0,45 0,03 0, ,2...1, , ,07 1, ,8...3,4 0, Mässing Syrafast stål Kontakt Anslutning..R08 = ¼..R08 = ¼..R15 = ½ , = utan kontakt , R15 = ½ ,1 0, , R25 = 1..N25 = 1 NPT , , R25 = 1..N25 = 1 NPT B = inv. gänga på utlopp, BVB inloppsrör = från Viskositetskompenserande flödesmätare/vakt, modell: 3... Mätområde l/min olja Δ P [bar] vid nominellt flöde* min. max. Mässing Syrafast stål Kontakt Anslutning 0,01...0,07** 0,02 1, R0... = 1 N/O kontakt 0,1...0,45 0,03 0, U0... = 1 växlande kontakt 0, ,8...3, ,2...1,2 0,07 0,08 1,2 0,9 0, takt...c0... = 1 N/O kontakt...d0... = 1 växlande kontakt...rr... = 2 N/O kontakter...uu... = 2 växlande...f0... = 1 Ex N/O kon-..r08 = ¼..R15 = ½..R15 = ½..R20 = ¾..N20 = ¾ NPT ,1 0, kontakter , CC... = 2 N/O kontakter..r25 = 1..N25 = 1 NPT , DD... = 2 växlande kontakter , R25 = 1..N25 = 1 NPT B = inv. gänga på utlopp, BVB inloppsrör = från 1/

4 Beställningsmall Viskositetskompenserande flödesmätare med analog utsignal, modell: 6... Mätområde Δ P [bar] vid l/min olja nominellt flöde* Mässing Syrafast stål Utsignal Anslutning ca. min. max. 0,01...0,063** 0,02 1, ,1...0,4 0,03 0, , ,5...1,8 0,07 1, ,8...3,1 0, R15 = ½...0A.. = 0-20 ma 3...8,1 0, A.. = 4-20 ma ,6 0, R15 = ½...0V.. = 0-10 V DC ,1 0, , R25 = 1..N25 = 1 NPT , , R25 = 1..N25 = 1 NPT = från Viskositetskompenserande flödesmätare med utvärderingselektronik, modell: 7... Mätområde Δ P [bar] vid l/min olja nominellt flöde* Mässing Syrafast stål Utsignal Anslutning ca. min. max. 0,01...0,063** 0,02 1, ,1...0,4 0,03 0, , ,5...1,8 0,07 1, K04... = kombinerad indikering 0,8...3,1 0, V AC/DC,..R15 = ½ 3...8,1 0, ±10% (50-60 Hz) ,6 0, K34... = kombinerad indikering..r15 = ½ = från V DC, V AC 50/60 Hz ,1 0, , R25 = 1..N25 = 1 NPT , , R25 = 1..N25 = 1 NPT Viskositetskompenserande flödesmätare med kompaktelektronik, modell: 8... Mätområde Δ P [bar] vid l/min olja nominellt flöde* Mässing Syrafast stål Utsignal Anslutning ca. min. max. 0,01...0,063** 0,02 1, ,1...0,4 0,03 0, , C0R... = kompaktelektronik 24 V DC, 0,5...1,8 0,07 1, x PNP 0,8...3,1 0, C0M.. = kompaktelektronik 24 V DC,..R15 = ½ 3...8,1 0, x NPN ,6 0, C4P... = kompaktelektronik 24 V DC t,..r15 = ½ = från ma, 1 x PNP...C4N...= kompaktelektronik ,1 0, V DC, 4-20 ma, 1 x NPN , R25 = 1..N25 = 1 NPT , , R25 = 1..N25 = 1 NPT 4

5 Modell 6... Analog utsignal: Spänning: Max. temperatur: +80 C Max. last: 500 Ω Modell 8... Indikering: Växlande utsignal: Analog utsignal: 0 eller 4-20 ma eller 0-10 V 4-trådigt utförande, icke linjär 24 V AC eller 24 V DC 3-siffrig ED transistor PNP eller NPN 4-20 ma, 3-trådig max. 500 Ω, linjär Spänning: 24 V DC ± 20 % Max. temperatur: +80 C Elanslutning: kontakt M12x1 Modell 7... På denna modell är vår utvärderingselektronik ADI (se även datablad ADI-1) monterad på flödesmätaren. Digital indikering, 5-tecken, bargrafindikering, 2 växlande kontakter, analog utsignal 0(4) - 20 ma och 0-10 V Viktigt! Det övre max. värdet är ca. 10 % lägre än för övriga utföranden. utföranden Finns tillgänglig i sex olika utföranden Flödesvakt Flödesmätare Flödesmätare/vakt med 1 kontakt med 1 kontakt Flödesmätare Flödesmätare Flödesmätare med analog utsignal med utvärderingselektronik med kompaktelektronik 1/

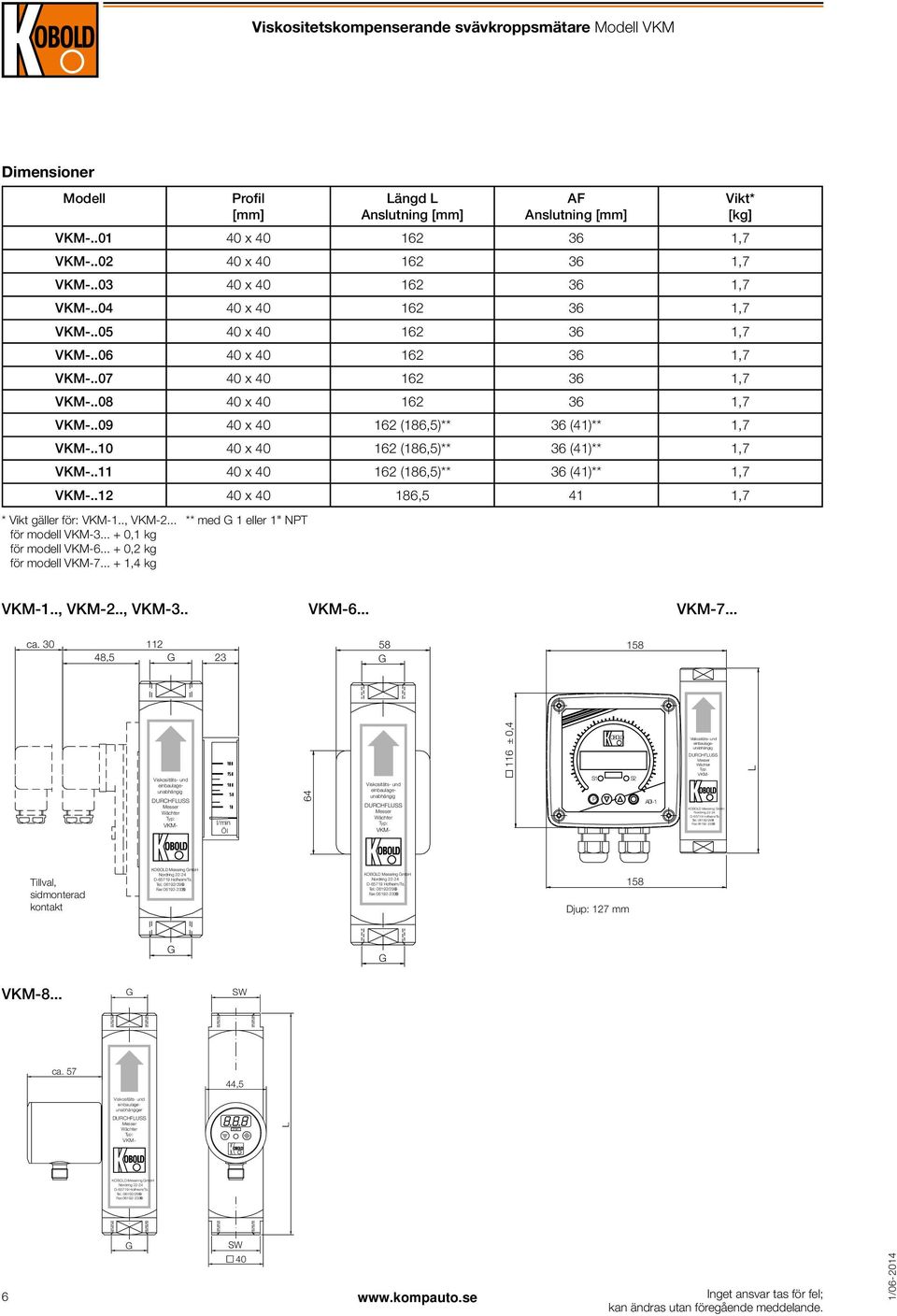

6 Dimensioner Modell Profil [mm] ängd Anslutning [mm] AF Anslutning [mm] x , x , x , x , x , x , x , x , x (186,5)** 36 (41)** 1, x (186,5)** 36 (41)** 1, x (186,5)** 36 (41)** 1, x ,5 41 1,7 * Vikt gäller för: 1.., 2... ** med 1 eller 1" NPT för modell ,1 kg för modell ,2 kg för modell ,4 kg Vikt* [kg] 1.., 2.., ca ca , einbaulageunabhängig DURCHFUSS l/min Öl 64 einbaulageunabhängig DURCHFUSS 116 ± 0,4 S1 P OBOD S2 ADI-1 einbaulageunabhängig DURCHFUSS KOBOD Messring mbh, sidmonterad kontakt KOBOD Messring mbh KOBOD Messring mbh Djup: 127 mm kant ca ,5 KOBOD Messring mbh einbaulageunabhängiger DURCHFUSS l/min
