Produktöversikt Upplaga 2012

Transkript

1 Produktöversikt Upplaga 2012

2 AB Svenska Industri Instrument SINI Produkter och tjänster för tryck och temperatur. Verksamhet Svenska Industri Instrument SINI säljer produkter och tjänster för mätning av tryck och temperatur. Vi representerar WIKA Alexander Wiegand SE & Co KG med varumärke WIKA. Huvudkontor och lager finns i Göteborg och säljkontor i Uppsala. Företaget grundades Huvudkontoret i Göteborg på Exportgtan 38 D Produkter Vårt produktsortiment består av mekaniska tryckmätare, tryckförmedlare, och termometrar samt elektroniska tryckgivare, temperaturgivare, temperaturtransmittrar, indikatorer och kalibreringsinstrument. Som tillbehör finns ventiler, vattensäcksrör, förskruvningar, skyddstillbehör, monteringstillbehör samt skyddsfickor. Tjänster Vi erbjuder reparation, underhåll och kundanpassning av alla typer av mätinstrument i instrumentverkstad. Vi utför kontroll och kalibrering i anpassat mätrum samt utfärdar testcertifikat med spårbarhet till Riksmätplats. Även mobil kalibrering på plats hos kund kan utföras. Med vår fyllningsstation monteraras och fylls tryckförmedlare för alla typer av applikationer och användningsområden. Snabba leveranser från ett välsorterat lager Snabba leveranser Vi erbjuder dagliga leveranser både inom Sverige som till utlandet från ett stort och välsorterat lager. Vår styrka är hög service med snabba leveranser. Gösta Peterzén Verksam Bror Hagström Verksam Produktbeskrivningar Utförliga beskrivningar och datablad på samtliga produkter och tjänster finns på vår hemsida. Besök oss på

3 AB Svenska Industri Instrument SINI Instrumentverkstad Samtliga mätinstrument kan kundanpassas för en enskild leverans. Material eller ingående komponenter kan bytas ut. Mätartavlor kan rödmärkas eller ritas för olika specialändamål. Instrumenten kan förses med olika typer av påbyggnadstillbehör eller elektriska gränsvärdeskontakter. TAG-brickor kan tillverkas och monteras för unik märkning. Reparation I reparationsverkstaden utförs reparation och renovering av alla typer av mekaniska och elektroniska mätinstrument för tryck och temperatur. Kalibrering Kalibrering och inställning kan göras på alla typer av mekaniska och elektroniska mätinstrument för tryck. Kalibreringen innebär att vi kontrollerar och justerar mätobjektets mätnoggrannhet mot en mycket noggrann referensmätare. Testcertifikat med spårbarhet I samband med kalibrering kan testcertifikat med spårbar kalibrering mot Riksmätplatsen utfärdas. Fyllning av tryckförmedlare Instrumentverkstaden är utrustad med två högkvalitativa fyllningsstationer för montering och fyllning av tryckförmedlare. Vi levererar utförande för kemi- och processindustri, för cellulosaindustri samt för livsmedelsindustri och läkemedelsindustri. Säljkontor för södra och västra Sverige Box 8923, Göteborg - Besöksadress: Exportgatan 38 D Telefon: Telefax: E-post: info@sini.se Kenny Isaksson kenny.isaksson@sini.se Bengt Angard bengt.angard@sini.se Anton Hagström anton.hagstrom@sini.se Jesper Hagström jesper.hagstrom@sini.se Jan Claesson jan.claesson@sini.se Säljkontor för östra och norra Sverige Box 1208, Uppsala - Besöksadress: Suttungsgränd 3 Telefon: Telefax: E-post: info@sini.se Svante Karlberg svante.karlberg@sini.se Sven Lund sven.lund@sini.se

4 WIKA Alexander Wiegand Representant för WIKA Sedan 1970 är vi representant i Sverige för WIKA Alexander Wiegand SE & Co KG i Klingenberg, Tyskland. Tillverkning och dotterbolag WIKA är en av världens största tillverkare av mekaniska och elektroniska mätinstrument för tryck och temperatur. Tillverkning sker i Tyskland, Brasilien, Kina, Indien, Kanada, Schweiz, Sydafrika och USA. Företaget har 34 dotterbolag samt över 60 fristående representanter i alla världsdelar. Tillverkningsvolym WIKA tillverkar över enheter varje dag och levererar mer än 43 miljoner mätare årligen som levereras till mer än 100 länder. Över 300 miljoner WIKA-instrument finns i drift över hela världen. Historia och statistik WIKA grundades redan 1946 av Alexander Wiegand och Philipp Kachel och drivs nu av den tredje generationen Wiegand; Alexander Wiegand. WIKA omsätter årligen EUR 500 miljoner över hela världen. Företaget har totalt över 7000 anställda. Förpackning och utleverans Helautomatisk produktion Höglager för snabb hantering Kontroll av mätnoggrannhet Produktionsline Tillverkning av sensorer

5 WIKA Alexander Wiegand Certifiering WIKA har ett certifierat kvalitetssystem enligt ISO 9001 och ett certifierat miljöledningssystem enligt ISO Tillverkningen av sensorer är certifierad enligt ISO/TS 16949:2002. WIKA är ackrediterad mätplats enligt DKD för enhet tryck och temperatur. PED 97/23/EG All tillverkning faller inom ramen för PED 97/23/EG. Tryckmätare och tryckgivare med övertryck större än 200 bar har CE-märkning CE0036. WIKA produktsortiment Mekaniska och elektroniska mätinstrument för tryck och temperatur

6 Tryckmätare För standardapplikationer Standardutförande Hus av plast och medieberörda delar av kopparlegering. Husdim 40, 50, 63 eller 80 mm. Anslutning nedåt eller bakåt. Vätskedämpad Vätskedämpat hus av rostfritt stål och medieberörda delar av kopparlegering. Husdim 63 eller 100 mm. Anslutning nedåt eller bakåt. Frimonterad eller med frontfläns, bakfläns eller bygelmontage. Industriutförande Hus av rostfritt stål och medieberörda delar av kopparlegering. Husdim 100 eller 160 mm. Anslutning nedåt eller bakåt. Frimonterad eller med frontfläns, bakfläns eller bygelmontage.

7 Tryckmätare För tung industri och processindustri Syrafast utförande Hus av rostfritt stål och medieberörda delar av syrafast stål. Med eller utan vätskedämpning. Husdim 63, 100 eller 160 mm. Anslutning nedåt eller bakåt. Frimonterad eller med frontfläns, bakfläns eller bygelmontage. Alternativa utförande l Vibrationsdämpat verk l Säkerhetsutförande l Fettfri för syrgas Med elektrisk kontakt Hus av rostfritt stål och medieberörda delar av mässing eller syrafast stål. Med eller utan vätskedämpning. Husdim 100 eller 160 mm. Anslutning nedåt eller bakåt. Inställbar inbyggd elkontakt med dubbelfunktion.

8 Tryckmätare För särskilda applikationer Plattfjäder Hus av rostfritt stål och medieberörda delar av syrafast stål. Med eller utan vätskedämpning. Husdim 100 eller 160 mm. Anslutning G1/2 eller flänsanslutning. Låga tryck Hus av rostfritt stål eller stålplåt. Medieberörda delar av mässing eller syrafast stål. Med eller utan vätskedämpning. Husdim 63, 100 eller 160 mm. Anslutning nedåt eller bakåt. Frimonterad eller med frontfläns, bakfläns eller bygelmontage. Profilutförande Kvadratiskt hus för panelmontering. Medieberörda delar av mässing eller syrafast stål med anslutning bakåt. Husdim 72x72 eller 96x96 mm. Precisionsutförande Hus av rostfritt stål. Medieberörda delar av mässing. eller syrafast stål. Med eller utan vätskedämpning. Husdim 160 mm. Anslutning nedåt eller bakåt. Frimonterad eller med frontfläns, bakfläns eller bygelmontage.

9 Tryckmätare För differenstryck Differenstrycksmätare DELTA Statiskt tryck max 25 bar. Svartlackerat hus av aluminium dim 100 mm. Medieberörda delar av aluminiumlegering. Tryckområde till max 25 bar. Standardutförande, med mikrobrytare eller som differenstrycksgivare med eller utan inbyggd display. Syrafast utförande För mätning av normala eller höga statiska tryck. Husdim 100 eller 160 mm. Medieberörda delar av syrafast stål. Låga statiska tryck Specialutförande för mätning av låga statiska tryck max 250 mbar. Dubbelvisning Utförande med dubbla mätsystem.

10 Tryckförmedlare För processindustri Utvändig processanslutning Tryckförmedlare med utvändig processanslutning G1/2 eller 1/2 NPT. Material syrafast stål eller specialmaterial som ECTFE, PTFE, PFA, Duplex, Hastelloy, Tantal, Titan eller Monel. Komplett med tryckmätare eller tryckgivare. Med utvändigt membran Tryckförmedlare med utvändigt membran och processanslutning G1/2 eller G1. Material syrafast stål eller specialmaterial som ECTFE, eller PFA. Komplett med tryckmätare eller tryckgivare.

11 Tryckförmedlare För processindustri Flänsanslutning enligt EN eller ASME Tryckförmedlare med flänsanslutning enligt EN eller ASME. Fläns DN 15 till DN 125 eller DN 1/2 till DN 4. Material syrafast stål eller specialmaterial som ECTFE, PTFE, PFA, Duplex, Hastelloy, Tantal, Titan eller Monel. Komplett med tryckmätare eller tryckgivare. Flänsanslutning enligt SMS Tryckförmedlare med flänsanslutning enligt SMS. Fläns 100 mm med membran 60 mm. Material syrafast stål med ECTFE eller Tantal. Komplett med tryckmätare eller tryckgivare.

12 Tryckförmedlare För livsmedel, biokemi och läkemedel Rundgänga enligt SMS eller DIN Tryckförmedlare med utvändigt rundgänga eller överfallsmutter. SMS DN 1 1/2 eller 2 eller DIN DN 25, 32, 40 eller 50. Material syrafast stål. Fyllning med FDA-intyg. Komplett med tryckmätare eller tryckgivare. Tri-clamp Tryckförmedlare med clampanslutning DN 1 1/2 eller 2. Material syrafast stål. Fyllning med FDA-intyg. Materialcertifikat och ytfinishintyg. Komplett med tryckmätare eller tryckgivare.

13 Tryckförmedlare För livsmedel, biokemi och läkemedel Varivent Form F eller N Tryckförmedlare med Varivent-anslutning form F eller N. Material syrafast stål. Fyllning med FDA-intyg. Materialcertifikat och ytfinishintyg. Komplett med tryckmätare eller tryckgivare. Special homogeniseringsmaskiner Tryckförmedlare med utvändigt tubmembran med spännfläns eller överfallsmutter. Material syrafast stål. Fyllning med FDA-intyg. Materialcertifikat och ytfinishintyg. Komplett med tryckmätare eller tryckgivare. Rörtryckförmedlare Tryckförmedlare med Tri-clampanslutning eller utvändig gänga enligt ISO, BS, ASME eller DIN. Material syrafast stål. Fyllning med FDA-intyg. Materialcertifikat och ytfinishintyg. Komplett med tryckmätare eller tryckgivare.

14 Tryckgivare För VVS, industri och sjöfart Standardutförande Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Utsignal 4-20 ma, 0-5 V, 1-5 V, 0-10 V eller 0,5-4,5 V. Tryckanslutning G1/4. Industriutförande Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Utsignal 4-20 ma, 0-20 ma eller 0-10 V. Tryckanslutning G1/4 eller G1/2. Utvändigt membran Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Utsignal 4-20 ma, 0-20 ma eller 0-10 V. Tryckanslutning G1/2 eller G1. Ex-utförande ATEX Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Utsignal 4-20 ma. Tryckanslutning G1/2 eller G1.

15 Tryckgivare För VVS, industri och sjöfart För mobila enheter Specialutförande för mobila enheter. Chocksäker, vibrationssäker och tryckstötssäker. Nivågivare i dränkbart utförande Utförande för nivåmätning i brunnar och dammar ned till 300 meters djup. Standard eller Ex-utförande. Differenstryck Utförande för mätning av differenstryck. Med eller utan indikering. Höga tryck Utförande för mätning av höga tryck till max bar. Med indikering Utförande med analog eller digital indkering.

16 Tryckgivare För processindustri Processgivare Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Utsignal PROFIBUS eller CAN-open. Processgivare Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Vridbart hus med inbyggd display. Även HART-ATEX och PROFIBUS. Processgivare Instrumentkropp av kromnickelstål. Medieberörda delar av syrafast stål. Standard eller med dubbla kammare. EX-ATEX, HART-ATEX och Foundation.

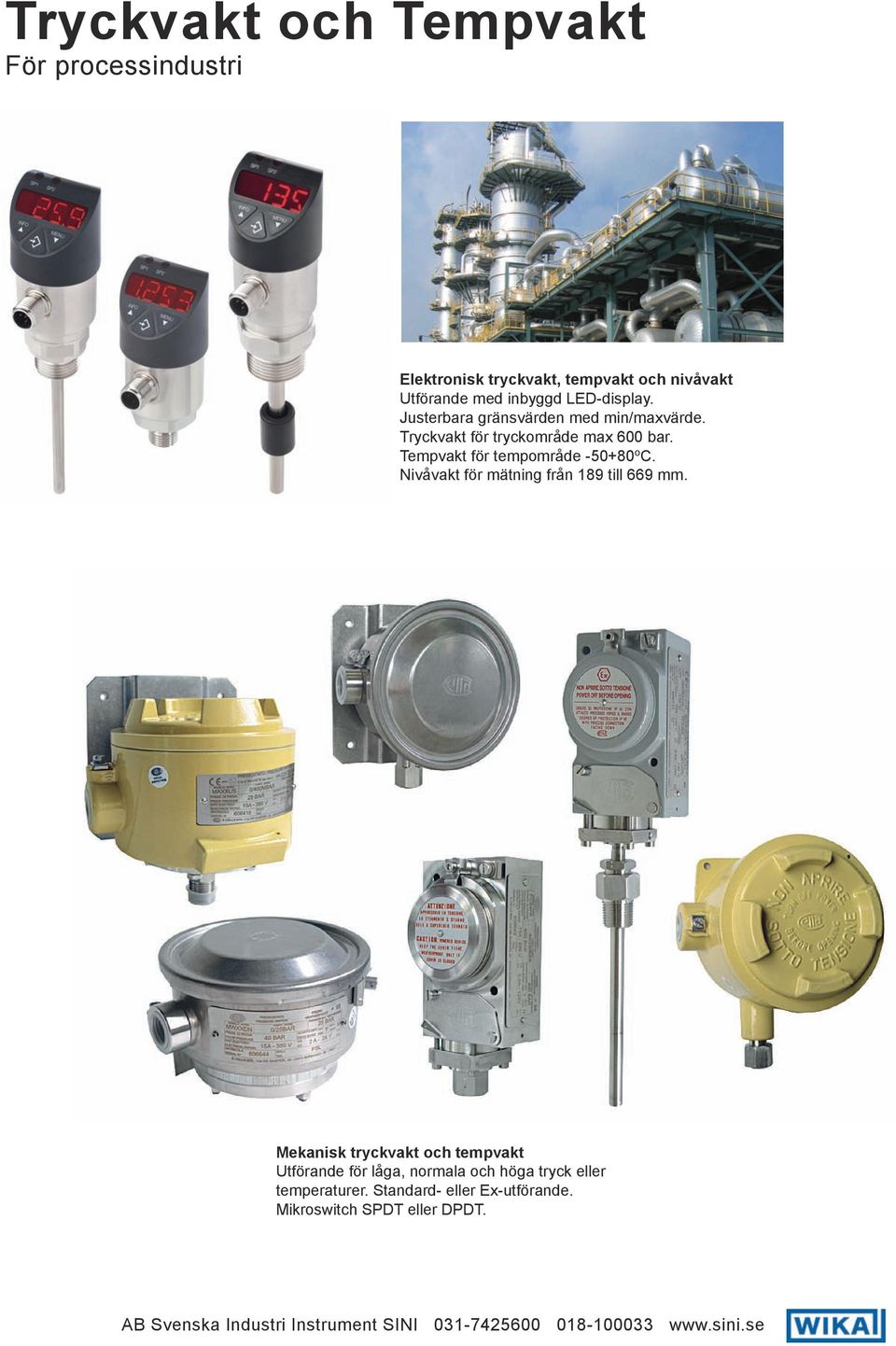

17 Tryckvakt och Tempvakt För processindustri Elektronisk tryckvakt, tempvakt och nivåvakt Utförande med inbyggd LED-display. Justerbara gränsvärden med min/maxvärde. Tryckvakt för tryckområde max 600 bar. Tempvakt för tempområde o C. Nivåvakt för mätning från 189 till 669 mm. Mekanisk tryckvakt och tempvakt Utförande för låga, normala och höga tryck eller temperaturer. Standard- eller Ex-utförande. Mikroswitch SPDT eller DPDT.

18 Kalibrering och kontroll Tryckgivare med USB-adapter Tryckgivare med USB-adpater och programvara för mätning och registrering. Serviceinstrument Portabelt handinstrument med display. Uttag för en eller två tryckgivare. Utgång RS232 eller USB. Komplett med transportväska med inredning. Standardutförande, Ex-utförande och precisionsutförande. Precisionstryckgivare Precisionstryckgivare med display och batteridrift. Mätnoggrannhet 0,5%, 0,25% eller 0,05%. Processkalibrator Portabel processkalibrator med tryckgivare. Mätnoggrannhet 0,025%.

19 Kalibrering och kontroll Handpump Pneumatisk eller hydraulisk handpump för låga tryck till max 7 bar, för normala tryck till 35 bar samt för höga tryck till max 1000 bar. Temperaturkalibrator Portabel temperaturkalibrator för kontroll och kalibrering av mekaniska och elektroniska temperatutmätare.

20 Indikator För tryckgivare eller tempgivare Digital indikator Digital indikator i standard- eller precisionsutförande. Storlek 96x48, 96x96 eller 48x24 mm. Gränsvärdeskontakter och min/max-värdesminne. Direktmonterad indikator Digital indikator för direktmontage på tryckgivaremed styrsignal 4-20 ma. Standard eller med gränsvärdeskontakter.

21 Tillbehör För tryckmätare eller tryckgivare Avstängningsventil Mässing eller syrafast stål. Med eller utan kontrollfläns. G1/4, G3/8, G1/2 eller 1/2 NPT. Övertrycksskydd Mässing eller syrafast stål. Inställbart tryck. G1/2. Vattensäcksrör Stål eller syrafast stål. Rak eller vinkelutförande. G3/8, G1/2 eller 1/2 NPT. Processventil Syrafast stål 1/2 NPT. PN 420 bar. Strypanordning Mässing, stål eller syrafast stål. G1/2 eller 1/2 NPT. Förskruvningar Mässing, stål eller syrafast stål. Övergångsnipplar, dubbelnippel och anslutningsstycke. Packningar Koppar, syrafast stål, PTFE. Övergångsnipplar, dubbelnippel och anslutningsstycke. Dämpdon Mässing. G1/4, G3/8 eller G1/2. Mellanstycke Mässing, stål eller syrafast stål. G1/2 eller 1/2 NPT. Gummihuv För tryckmätare husdim 63, 80 eller 160. Väggkonsol Aluminium eller syrafast stål. Längd 60, 100 eller 160 mm.

22 Termometer För industri Med fast gänga Rostfri termometer med fast gänga. Syrafast känselkropp för direktmontage eller montage i skyddsficka. Med skjutbar förskruvning Rostfri termometer med skjutbar förskruvning. Syrafast känselkropp för direktmontage eller montage i insvetsningsficka eller processficka. Med vridbart hus Rostfri termometer med vridbart hus. Syrafast känselkropp för direktmontage eller montage i insvetsningsficka eller flänsficka.

23 Termometer För industri Med distansledning Rostfri termometer med distansledning. Syrafast känselkropp för montage i skyddsficka. Med hygienisk anslutning Rostfri termometer med hygienisk anslutning. Tri-clamp, Varivent eller överfallsmutter. Instickstermometer Rostfri termometer med bakåtriktad känselkropp för montage i skyddsficka av mässing eller syrafast stål. Med utsignal 4-20 ma Rostfri termometer med indikering och vutsignal 4-20 ma. Med inbyggd elkontakt Rostfri termometer med indikering och elektriskt kontaktdon.

24 Termometer För industri, VVS och sjöfart Glastermometer Hus av plast eller lättmetall med glaskapillär och skyddsficka av mässing. Nedåtriktad eller bakåtriktad känselkropp. För ventilation Glastermometer med skyddsficka och monteringsfläns för ventilation. Med ficka av syrafast stål Glastermometer med skyddsficka av syrafast stål. Sammanfogat eller helsvarvat utförande. Med insvetsningsficka Glastermometer med distansrör och insvetsningsficka typ D1, D2, D4 eller D5.

25 Termometer För industri, VVS och sjöfart Diwiterm Termometer med display och batteridrift. Nedåtriktad känselkropp eller med distansledning. Distanstermometer Distanstermometer för panelmontage. Standardutförande eller med mikrobrytare. Avgastermometer Avgastermometer med silikonoljefyllt hus. Nedåt- eller bakåtriktad känselkropp. Skjutbar förskruvning eller överfallsmutter.

26 Termometer För industri, VVS och sjöfart Instickstermometer Instickstermometer med fast gänga. Bakåtriktad känselkropp av syrafast stål. Anliggningstermometer Anliggningstermometer med bakåtriktad känselplatta. Standard eller med förlängd hals eller med fastsättningsmagnet. Ventilationstermometer Ventilationstermometer med bakåtriktad känselkropp och fästbricka. Instickstermometer Instickstermometer med skyddsficka av mässing. Nedåtriktad eller bakåtriktad känselkropp.

27 Skyddsficka För termometer och tempgivare Skyddsficka Skyddsficka av syrafast stål passande glastermometer och tempgivare. Helsvarvat eller sammanfogat utförande. Skyddsficka Skyddsficka av syrafast stål passande visaretermometer. Helsvarvat eller utförande. Flänsficka Skyddsficka med flänsmontering. Flerdelat utförande eller helsvarat utförande med påsvetsad fläns. Insvetsningsficka Insvetsningsficka typ D1, D2, D4 eller D5.

28 Temperaturgivare För industri, VVS och sjöfart Tempgivare standard Standardutförande med Pt-100 element och skyddsficka av syrafast stål. Med eller utan temptransmitter T24. Tempgivare för insvetsningsficka Utförande med hals 50 mm och Pt-100 element. Passande insvetsningsficka D1, D2, D4 eller D5. Med eller utan temptransmitter T24. Tempgivare med hals 145 mm Utförande med hals 145 mm och Pt-100 element och skyddsficka av syrafast stål. Med eller utan temptransmitter T24. Temperaturtransmitter T24 Temperaturtransmitter för montering i kopplingshuvud. Inställt mätområde och utsignal 4-20 ma.

29 Temperaturgivare För industri, VVS och sjöfart Tempgivare för insvetsningsficka Utförande med hals 165 mm och Pt-100 element. Passande insvetsningsficka D1, D2, D4 eller D5. Med eller utan temptransmitter T24. Tempgivare instick Insticksutförande med mätelement NTC, Pt100 eller Pt1000. Tempgivare kompaktutförande Kompaktutförande med utsignal Pt100 eller 4-20 ma.

30 Temperaturgivare För industri, VVS och sjöfart Tempgivare för steril miljö Utförande med Pt100-element för steril miljö. Kopplingshuvud av polerat rostfritt stål. Anslutning Tri-clamp, överfallsmutter eller Varivent. Med eller utan temptransmitter T24. Temperaturtransmiter Analog eller digital temperaturtransmitter för omvandling till utsignal 4-20 ma. Standard- eller Ex-utförande, för montering i kopplingshuvud eller på DIN-skena. Färdiginställda mätområden.

31

32
