Platt- och tubvärmeväxlare för ångapplikationer är bra men... Helsvetsade plattvärmeväxlare

Transkript

1 Helsvetsad plattvärmeväxlare för ångapplikationer SUPERMAX Helsvetsad plattvärmeväxlare SYSTEMLÖSNINGAR Kompletta värmeväxlarmoduler

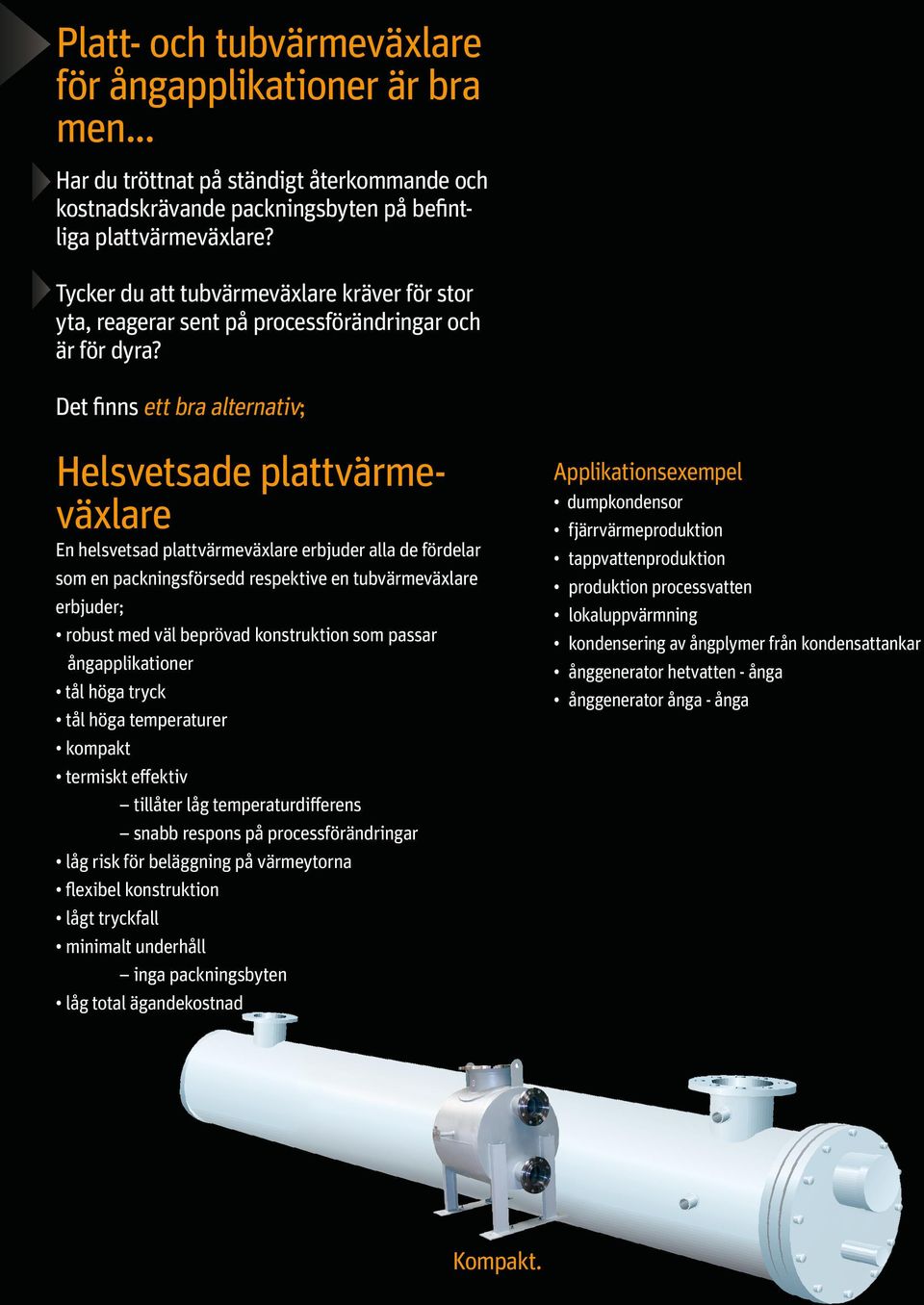

2 Platt- och tubvärmeväxlare för ångapplikationer är bra men... Har du tröttnat på ständigt återkommande och kostnadskrävande packningsbyten på befintliga plattvärmeväxlare? Tycker du att tubvärmeväxlare kräver för stor yta, reagerar sent på processförändringar och är för dyra? Det finns ett bra alternativ; Helsvetsade plattvärmeväxlare En helsvetsad plattvärmeväxlare erbjuder alla de fördelar som en packningsförsedd respektive en tubvärmeväxlare erbjuder; robust med väl beprövad konstruktion som passar ångapplikationer tål höga tryck tål höga temperaturer kompakt termiskt effektiv tillåter låg temperaturdifferens snabb respons på processförändringar låg risk för beläggning på värmeytorna flexibel konstruktion lågt tryckfall minimalt underhåll inga packningsbyten låg total ägandekostnad Applikationsexempel dumpkondensor fjärrvärmeproduktion tappvattenproduktion produktion processvatten lokaluppvärmning kondensering av ångplymer från kondensattankar ånggenerator hetvatten - ånga ånggenerator ånga - ånga Kompakt.

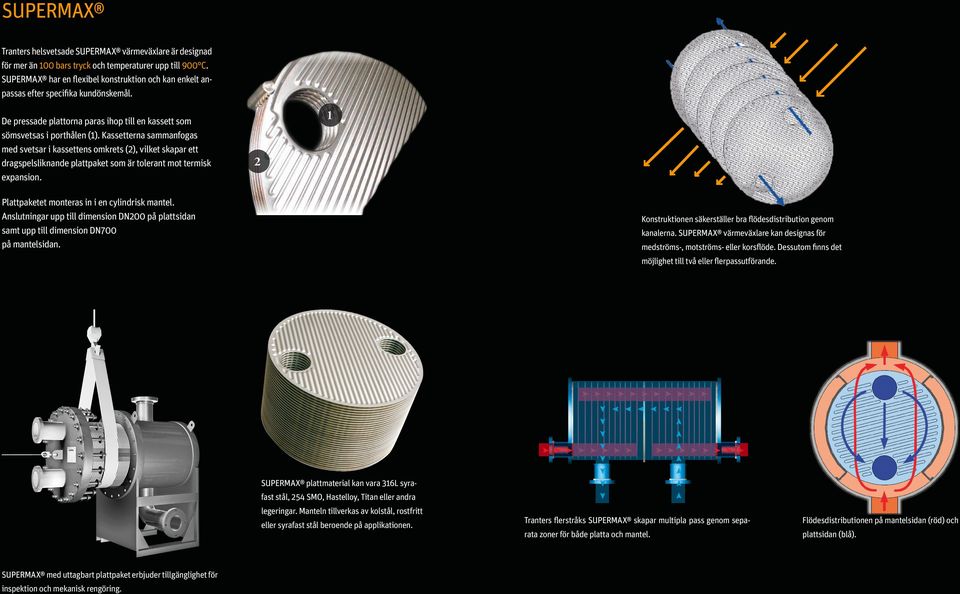

3 SUPERMAX Tranters helsvetsade SUPERMAX värmeväxlare är designad för mer än 100 bars tryck och temperaturer upp till 900 C. SUPERMAX har en flexibel konstruktion och kan enkelt anpassas efter specifika kundönskemål. De pressade plattorna paras ihop till en kassett som sömsvetsas i porthålen (1). Kassetterna sammanfogas med svetsar i kassettens omkrets (2), vilket skapar ett dragspelsliknande plattpaket som är tolerant mot termisk expansion. 1 2 Plattpaketet monteras in i en cylindrisk mantel. Anslutningar upp till dimension DN200 på plattsidan samt upp till dimension DN700 på mantelsidan. Konstruktionen säkerställer bra flödesdistribution genom kanalerna. SUPERMAX värmeväxlare kan designas för medströms-, motströms- eller korsflöde. Dessutom finns det möjlighet till två eller flerpassutförande. SUPERMAX plattmaterial kan vara 316L syrafast stål, 254 SMO, Hastelloy, Titan eller andra legeringar. Manteln tillverkas av kolstål, rostfritt eller syrafast stål beroende på applikationen. SUPERMAX med uttagbart plattpaket erbjuder tillgänglighet för inspektion och mekanisk rengöring. Tranters flerstråks SUPERMAX skapar multipla pass genom sepa- Flödesdistributionen på mantelsidan (röd) och rata zoner för både platta och mantel. plattsidan (blå).

4 SPW & DPW - de runda plattorna System för ångapplikationer garanterar en bra och unik termisk lösning för ångapplikationer Alnabs tekniska kompetens och noggrant utvalda produktsortiment gör det möjligt att leverera kompletta kundanpassade värmeväxlarsystem för ånga. SUPERMAX värmeväxlare med helsvetsade plattpaket, kan kombineras på olika sätt för att erhålla önskad funktion, t.ex; helsvetsade med ett centriskt plattpaket (ånga värmer vatten) helsvetsade med ett excentriskt plattpaket (ånggenerator) med uttagbart plattpaket för rengöring av mantelsidan med två plattpaket i en mantel Du får en leverantör som tar ansvar för hela leveransen; design dimensionering produktval montage av modul CE märkning dokumentation igångkörning utbildning SPW & DPW ¹ Teknisk data Typ SPW-17 SPW/DPW-30 SPW/DPW-40 SPW/DPW-55 SPW-75 SPW/DPW-101 Anslutning på plattsidan (DN) Anslutning på mantelsidan (DN) SPW Värmeväxlare kan fås med dubbla inlopp på både platt- och mantelsida. ¹DPW-platta, unik för marknaden, speciellt framtagen för ångapplikationer. SPW-75 helsvetsad plattvärmeväxlare med plattor i syrafast SPW-75 helsvetsad öppningsbar plattvärmeväxlare med två stål och mantel i kolstål. Ångkondensor till en fjärrvärmeapp- plattpaket i en mantel. Plattor och mantel i rostfritt stål. likation. SPW-55 helsvetsad plattvärmeväxlare med uttagbart plattpaket. Plattor och mantel i EN Kylare för kemisk industri. Produktprogram värmeväxlarmoduler (ånga-vatten) ånggeneratorer (ånga-ånga eller hetvatten-ånga) Vi kan även leverera produkterna i lösa delar för montage på plats.
