1 EFFEKTIV VÄRMEÖVERFÖRING Packningsförsedda Plattvärmeväxlare

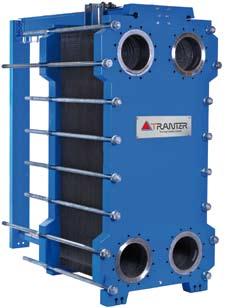

2 Packningsförsedda plattvärmeväxlare Tranter erbjuder ett av världens största utbud av packningsförsedda plattvärmeväxlare, som byggs utifrån ett modulbaserat koncept och är konstruerade för maximal effektivitet när värme överförs från vätska till vätska eller från gas till vätska. Genom att kombinera olika typer av plattor med olika förutsättningar, kan varje värmeväxlare anpassas till respektive applikation och driftfall. En annan fördel är att packningsförsedda plattvärmeväxlare enkelt kan demonteras för inspektion, rengöring och underhåll. En plattvärmeväxlare kan även byggas ut om förhållandena förändras. Upphängning Rörlig gavel Värmeöverförings plattor Packning Bärbalk Fast gavel Flödeskapacitet: Max arbetstryck: Temperaturintervall: Anslutningar: upp till 4600 m3/h 25 bar -40 C till +180 C DN25 till DN500 Svets-, fläns- eller gänganslutningar Styrbalk Ovanstående data kan ändras utan förvarning. Vänligen kontakta Tranter för specifika detaljer. Tranter är representerat över hela världen genom ett nätverk av egna säljbolag, återförsäljare och agenter. De ISO 9001 certifierade fabrikerna är lokaliserade i Sverige, USA, Indien och Kina. Tranter har även ett servicenätverk som täcker Europa, Nordamerika, Sydamerika, Mellanöstern, Asien och Australien.

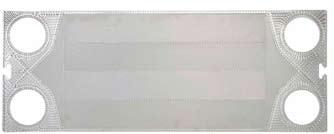

3 GX plattor (Ultraflex) Tranters GX plattor passar perfekt för asymmetriska flöden. GX plattorna är utrustade med en gummipackning längs periferin, samt runt två av de fyra portarna. Nästa platta i värmeväxlaren har sina packningar runt de andra två portarna. Därigenom skapas ett kanalsystem där två vätskor passerar genom varannan kanal. Överläckage mellan de två vätskorna är inte möjligt tack vare dubbla packningar runt portarna. Tranters unika, patenterade Ultraflex plattdesign (GX) möjliggör sex olika kanalkombinationer. En trubbig pilvinkel (hög-theta platta) ger högt tryckfall och hög värmeöverföringskapacitet, medan en spetsig pilvinkel (lågtheta platta) ger lågt tryckfall och lägre värmeöverföringskapacitet. Detta möjliggör att våra värmeväxlare optimeras för varje individuell applikation. Om du har olika flödeshastigheter i den primära och sekundära kretsen, kan din plattvärmeväxlare konstrueras med asymmetriska kanaler för maximal värmeöverföringseffektivitet och ekonomi. Låg-theta platta Hög-theta platta Den unika Ultraflex konstruktionen möjliggör att plattorna kan vridas och vändas inbördes så att sex olika kanaler kan skapas. På så vis kan man bygga en värmeväxlare som exakt uppfyller de prestanda som applikationen kräver. HS= Hög-theta samma riktning HD= Hög-theta motsatt riktning MS= Medium-theta samma riktning Med Ultraflex designen kan även asymmetriska kanaler skapas, som optimerar värmeöverföringen när flödena på primär- och sekundärsidan är olika. LS= Låg-theta samma riktning LD= Låg-theta motsatt riktning MD= Medium-theta motsatt riktning

4 GC plattor GCP plattor Applikationer som kräver lågt tryckfall passar perfekt för Tranters GCP plattor. GCP plattorna är designade med ett konventionellt fiskbensmönster med packningsspår i bottenplanet. Plattdesignen har en parallell flödesriktning, i motsats till GX serien. På grund av det större pressdjupet och distributionsmönstret vid portarna ger GCP plattorna betydligt lägre tryckfall i jämförelse med GX plattorna. Det stora pressdjupet gör att GCP-plattorna passar perfekt för ånga och andra applikationer med förångning och kondensering. GCP plattorna finns i både hög-theta och låg-theta utförande. Detta möjliggör optimering för ett stort antal applikationer. Typ GCP-026 GCP-051 GCP-060 Anslutningsdimension DN100 DN150 DN200 Standard plattmaterial är EN (304SS), EN (316SS) och EN (titan), men plattor kan också fås i Hastelloy C-276, 254SMO m.m. Standard packningsmaterial är NBR, EPDM och FKM (VITON). GL plattor GL plattorna har ett stort theta-spännvidd vilket möjliggör exakt optimering på tryckfall och värmeöverföring. Tranters GL plattor är designade med packningsspåret i neutralplanet. GCD plattor Tranters GCD plattor är ideala för applikationer med väldigt små temperaturdifferenser som tex. värmeåtervinning. Tranters GCD plattor är designade med ett konventionellt fiskbensmönster, diagonalt flöde samt med packningsspåret i bottenplanet. Type GCD-016 GCD-044 GCD-054 Anslutningsdimension DN50 DN100 DN150 Standard plattmaterial är EN (304SS), EN (316SS) och EN (titan). Standard packningsmaterial är NBR och EPDM. GL-385 värmeväxlare

5 GFP plattor (Wide-Gap) står emot igensättning och stillestånd En plattvärmeväxlare med Wide-Gap plattor återvinner effektivt värme från svårhanterliga vätskor med fibrer eller partiklar i en mängd olika applikationer, inom t.ex. pappersindustri, sockerbruk, kemisk industri och etanolframställning. Plattorna finns i fem olika storlekar (se bild t.h.): Modell Anslutningsdimension GFP-057 DN 200 GFP-097 DN 200 GFP-187 DN 200 GFP145 DN 300 GFP-205 DN 300 Plattmaterial Standard plattmaterial är EN (304SS) och EN (316SS), men plattor kan även fås i Hastelloy C-276 eller 254SMO. Packningsmaterial NBR och EPDM packningar erbjuds som standard. Kanal Smal Medium Bred Max. partikelstorlek 3.5 mm 7.1 mm 10.1 mm Tranter GFP plattor finns i två konfigurationer med upp till 12 milimeters kanaler. GFP-205, GFP-187, GFP-145, GFP-097 och GFP-057. Bred/Smal Medium/Medium

6 En närmare titt på Dubbelväggsoch Semisvetsade plattor Dubbelväggsplattor (GD) Dubbelväggsplattan används i applikationer där de två vätskorna inte får sammanblandas, på grund av möjlig kontaminering eller oönskad kemisk reaktion. Risken för sammanblandning elimineras genom att två plattor lasersvetsas samman kring de fyra porthålen. Packningar Om en platta skulle utsättas för korrosion eller annan skada så att den ena vätskan läcker igenom så upptäcks läckaget externt innan en mixning av de olika vätskorna sker. Några exempel på applikationer som använder GD plattor: Läkemedelsindustri Livsmedelsindustri Kylning av transformatorolja De sammansvetsade plattorna förses med packningar och monteras för att bilda ett komplett plattpaket. Lasersvets Packning GW platta Semisvetsade plattor (GW) Tranters semisvetsade plattor har samma fördelar som konventionella plattvärmeväxlare men kan dessutom användas vid högre tryck och för aggresiva vätskor som gummipackningar ej klarar. Konventionell platta Packning Genom att lasersvetsa samman två plattor till en kasett bildas slutna kanaler för den aggressiva vätskan. Kasetterna monteras därefters samman med gummipackningar, t.ex EPDM, NBR eller Viton, och då bildas mellanliggande kanaler för den andra vätskan. Semisvetsade plattor tillåter drift vid högre tryck. GW Specifikation Drifttemperatur: Max. drifttryck: Anslutningsdimension: -40 C till +170 C 25 bar DN25 till DN250

7 Val av packningar Limmade packningar Tranters packningar är gjutna i ett stycke för att säkerställa överlägsen prestanda. Olika packningsmaterial NBR, EPDM, FKM (Viton) med flera finns tillgängliga för att matcha din process, upp till max drifttemperatur på 180 C. Clip-On packningar Tranters Clip-on olimmade packningar kan vara ett alternativ till limmade packningar och används framförallt i livsmedelsindustri och medicinteknik. Den unika designen möjliggör enkel och snabb montering och demontering av packningen. Clip-on packningen finns i materialen NBR och EPDM, både Industri- och FDA godkända. Dessa packningar gjuts under noggranna kontroller och är peroxidvulkade för att ha lång livslängd och perfekt kvalitet. Packningar på GX plattor ligger i neutralplanet. Packningarna på alla andra plattor ligger i bottenplanet. Clip-on packningar monteras utan några verktyg vilket underlättar arbetet vid byte och installation.

8 I värmeväxlarteknikens frontlinje sedan mer än 70 år Tranters högpresterande och patenterade kvalitetsprodukter finns i krävande industriella och kommersiella installationer runt om i världen. Med hjälp av våra omfattande kunskaper och erfarenheter samt globala närvaro, erbjuder Tranter utmärkt prestanda, applikationsstöd och lokal service till alla våra kunder. Tranter är nära sina kunder genom dotterbolag, agenter, distributörer och representanter som är lokaliserade runt om i världen. Kontakta oss för en kvalificerad diskussion av dina behov. Europa Tranter International AB Vänersborg, Sweden Tel: Fax: info@se.tranter.com Nordamerika Tranter, Inc. Wichita Falls, TX USA Tel: Fax: sales@tranter.com Sydamerika Tranter Ind e Com de Equip. Ltda Cotia, Brazil Tel: vendas@tranter.com Mellanöstern/Afrika/Asien Tranter India Pvt. Ltd. Pune, India Tel: Fax: sales@in.tranter.com Kina/Sydostasien Tranter China Beijing, China Tel: Fax: sales@cn.tranter.com SWE
