Max arbetstryck 16 bar (232 psi) Automatisk avluftningsventil med Auto. Höggradig neodymiummagnet för

Transkript

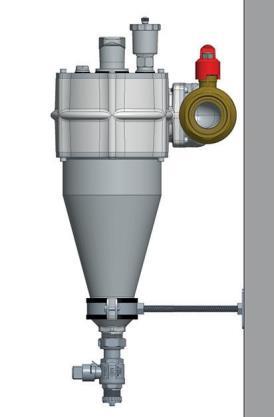

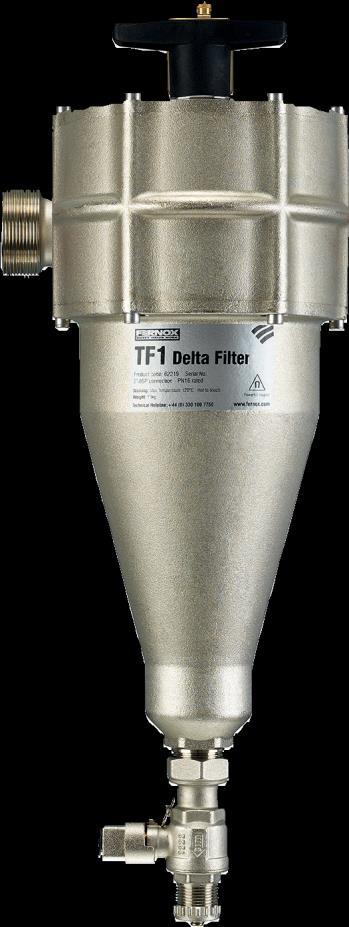

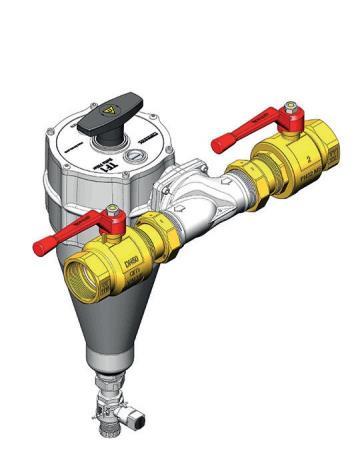

1 TF DELTA FILTER Utformat för värme- och kylsystem med stor volym som vid låg temperatur skyddar nyckelkomponenter från magnetiskt och icke- magnetiskt avfall och instängd luft i systemvatten. TF Delta Filters gedigna mässingskonstruktion och dubbla radialtätningar garanterar en högpresterande funktion, som är lämplig för nya och befintliga installationer. Optimal prestanda med magnetisk och hydrocyklonisk filtrering Installeras snabbt och enkelt nära väggen (minimala rörjusteringar behövs) Passar horisontella och vertikala rörledningar i bägge flödesriktningar Max arbetstryck bar ( psi) Automatisk avluftningsventil med Auto avstängningsventil bar (7 psi) Höggradig neodymiummagnet för höga temperaturer Snabb och enkel rengöring utan att demontera filtret FÖRPACKNINGENS INNEHÅLL Euro-ventil BSPP (ISO 8) USA-ventil BSPP (ISO 8) /NPT (ANSI B.0.) ingen ventil BSPP (ISO 8) hanfilter, ingen ventil USA-fläns ANSI 0 B. spec. flänsar ROW*-fläns EN 09 (DIN) spec. flänsar Produktkod Filter Tömningsventil Ventiler Hållare Bultsats Multitandad slangkoppling och avstängningsventil Automatisk luftningsventil Instruktioner Packningssats skruvgänga Packningssats ANSI-fläns Packningssats EN (DIN)-fläns

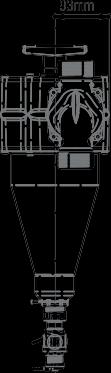

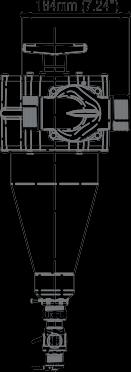

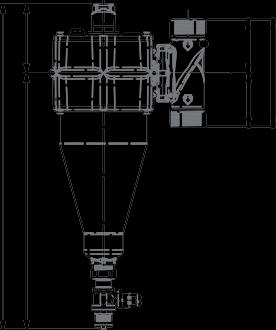

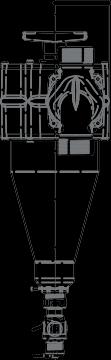

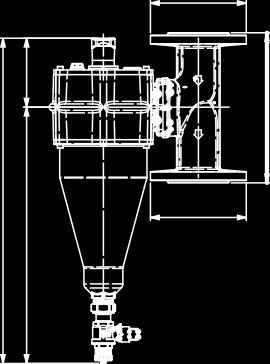

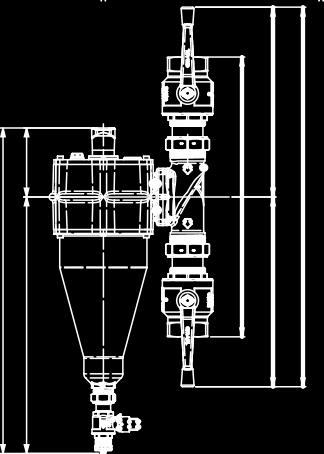

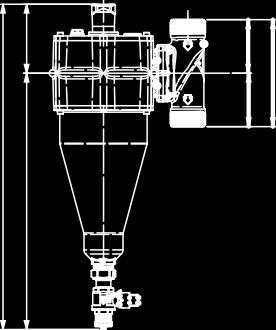

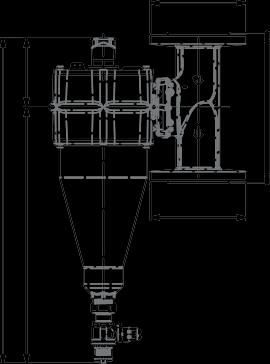

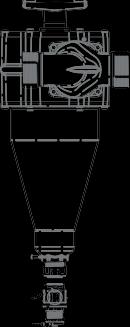

2 TF DELTA FILTER Måttritning Euro-ventil BSPP (ISO 8) Produktkod: USA-ventil BSPP (ISO 8)/NPT (ANSI B.0.) Produktkod: 7 ingen ventil BSPP (ISO 8) hanfilter, ingen ventil Produktkod: 8 USA-fläns ANSI 0 B. spec. flänsar Produktkod: 9 ROW*-fläns EN 09 (DIN) spec. flänsar Produktkod: 0

3 TF DELTA FILTER Detaljer VIKT Endast filtervikt Euro-ventil 7kg (8lbs) Innervolym:, l (0,8 US Gallons) BSPP (ISO 8) Honventiler Max flödeshastighet: 00 l/min ( US Gallons) USA-ventil 7kg (8lbs) Max temperatur: 0 C (8 F) BSPP (ISO 8) / NPT (ANSI B.0.) Honventiler Max tryck: bar (PN) ( psi) Ingen ventil 7kg (8lbs) Dräneringsventil: / x BSP (ISO 8) BSPP (ISO 8) Mahlefilter ingen ventil Filtertätningar: EPDM peroxidhärdat USA-fläns kg (lbs) Material: Högkvalitativt, förnicklad, ANSI 0 B. Specialflänsar maskinbearbetad mässingslegering Rad-fläns kg (lbs) EN 09 (DIN) Specialflänsar Filtrets placering i systemet Använd ett förbiledningssystem för flödeshastigheter över 00 l/min ( amerikanska gallon). För optimal filtrering av systemet ska du fästa TF Delta Filter på värmeväxlarens returrör, samlingsröret med små tryckförluster eller -vägsventilen. Expansionskärl Varmvattenstank System, standardtemp Pump Värmeväxlare eller Expansionskärl av lågförlusttyp eller -vägsventil PRIMÄRSIDA SEKUNDÄR SIDA System, variabel temp

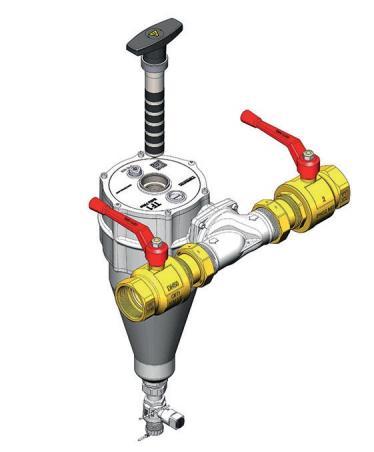

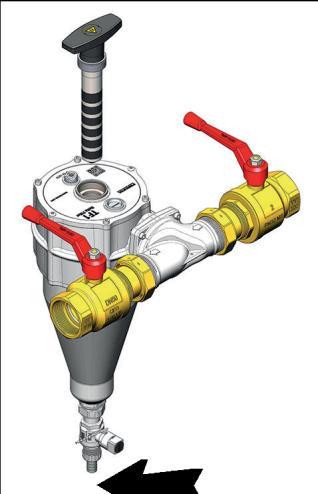

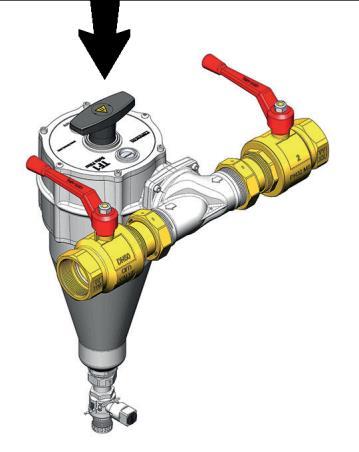

4 TF DELTA FILTER Rengöringsguide TF Delta Filter är konstruerat för att rengöras på plats i systemet. Det är inte nödvändigt att avlägsna några bultar, packningar eller filtret självt från rörnätet. Stanna systemets pump. Stäng flödesventilerna för att isolera filtret. Ta bort magneten. Placera ett lämpligt kärl under tömningsventilen och ta av hatten. Anslut en multitandad slangkoppling och lämplig slang, vid behov högre upp. Öppna utflödesventilen och tömningsventilen för att tömma ut innehållet. Stäng tömnings- och utflödesventilen. Ta bort kopplingen och sätt tillbaka hatten p å tömningsventilen. 7 8 Sätt tillbaka magneten. OBS! Magneten måste alltid noggrant underhållas. Öppna systemets flödesventiler.

5 Tryckfall Data över tryckförlust TF Delta Filter har testats hydrostatiskt enligt Tryckkärlsdirektivet 97//EG vid bar (8 psi) för en PN-bedömning. Produktanvändning TF Delta Filter är ett högpresterande filter som använder magnetiska och hydrocykloniska funktioner för att transportera, kvarhålla och avlägsna föroreningar från systemvatten. Idealiskt för alla system som zonindelade och kaskadvärmeväxlare, samlingsrör med små tryckförluster samt värmeväxlare med parallellplattor. Ett TF Delta Filter skyddar pannan från skadliga effekter av cirkulerande korrosionsavfall, som samlas i systemet genom en kemisk reaktion när vatten kommer i kontakt med olika metaller som används i uppvärmnings- och kylsystem. OBS! För att förebygga ytterligare korrosion bör en högklassig inhibitor användas i kombination med TF Delta Filter, framför allt i situationer när demineraliserat vatten förekommer. Varning: Högeffektsmagnet och yttemperatur p - o p dr e e ss PSI bar kpa I likhet med alla andra magnetiska produkter, bör du iaktta extra försiktighet om du har ett hjärtimplantat. Skydda (l/s) dessutom händerna med personlig skyddsutrustning (l/min) (PPE) när du hanterar ett TF Delta Filter under drift eller (m /h) rengöring Flödeshastighet Flow Rate - Q Q Tryckförlustdata (GPMUS) Tillbehörsprodukter TF Delta Filter värmekåpa En brandtålig värmekåpa extra tillval Produktkod: TF Delta Filter reservtätningar i förpackning Ersättningstätningar TF Delta Filter Tätningsförpackning skruvgänga Produktkod: TF Delta Filter Tätningsförpackning ANSI-fläns Produktkod: 7 TF Delta Filter Tätningsförpackning EN (DIN)-fläns Produktkod: 8 Fernox Kommersiellt-kemiskt utbud Telefon: + (0) Fax: + (0) info@cimberio.se TF Delta Filter har beviljats patent 8 i Storbritannien, Europa, USA och Folkrepubliken Kina.
