Centrisk vridspjällventil med gummifoder. Wafer hus och full-lug hus DN 40 till 300 mm (1 1/2 till 12 ) M.W.P. 10 bar. Ytbehandling.

Transkript

1 Typblad / /2-10/ Centrisk vridspjällventil med gummifoder Wafer hus och full-lug hus DN 40 till 300 mm (1 1/2 till 12 ) M.W.P. 10 bar Användningsområde Medelkorrosiva och/eller slitande media inom kemisk industri och vid tillverkning av slitande media, typ pulver och granulat. Arbetsförhållanden Temperaturområde: från - 20 C upp till C. Arbetstemperaturen beror på media och typ av gummimaterial i fodret. Maximalt arbetstryck (M.W.P.) : 10 bar. Vakuumservice ner till 0.3 absolut bar. Maximum flödeshastighet, under M.W.P. : 5 m/s för rena och icke-slitande vätskor, 50 m/s för gas, utan damm eller slitande partiklar. Design Hus i två delar : wafertyp: nedströms demontage ej tillåtet, full-lug typ tillåter nedströms demontage och montage som ändventil under fullt arbetstryck Förlängd ventilhals som tillåter isolering. Utblåsningssäkra axlar. Jordkabelanslutning. Uppströms-/nedströms tätning enligt ISO 5208 category A, DIN 3230 part 3 rate 1, NF E rate 3, API 598 table 5 och ANSI B class VI standard bar l/s yttre täthet enligt TA-Luft teknisk beskrivning för ren luft. Bygglängd enligt ISO 5752 serie 20, DIN 3230 part 3 series K1, NF E series 20, BS 5155 table 6 column 4 och API 609 table 1 standarder. Toppfläns enligt ISO 5211 standard. Flat axelända. Anslutningar enligt PN 10, 16, 20 och ANSI B 16.5 cl. 150 standarder. Flänsyta enligt DIN 2501-PN 10 standard. Ytbehandling Polyuretanfärg 80 µ tjocklek, kulör blå ref. RAL Material Kod Hus : GGG 40.3 segjärn enligt DIN l Version med axel-/spjällenhet belagd med PFA : kärna i 13 % Cr rostfritt stål belagt med PFA 6k F Version med metalliskt spjäll : Axel i 17-4 rostfritt stål 6e Spjäll : - 18/10 rostfritt stål 6 - polerat 18/10 rostfritt stål 6i eller Axel i 13% Cr rostfritt stål 6k Spjäll i NORIHARD "vitt" järn 5h Foder : E.P.D.M. förstärkt med aramid fibrer XF E.P.D.M. XA VITON VA Karboxylerad nitril CB HYPALON (in option) Y Övriga delar, se stycklista Beställningsdata -serie ventiler, enligt typblad /2-55 DN och anslutningsflänsar. Arbetsförhållanden: media, tryck, temperatur, hastighet. Ställdon. AMRI är godkänd enligt ISO 9001.

2 Konstruktion Version med axel-/spjällenhet belagd med PFA Version med metalliskt spjäll Sammanfogning av övre och undre hushalva Option med NAMUR centreringsplatta 554 2

3 Pos Beteckning DN (mm) Material 101 Nedre hushalva 40 till 300 GGG 40.3 segjärn 102 Övre hushalva 40 till 300 GGG 40.3 segjärn 210 Nedre axel 40 till 300 Typ 17-4 eller 13% Cr rostfritt stål 213 Övre axel 40 till 300 Typ 17-4 eller 13% Cr rostfritt stål Bussning 40 till 300 Rostfritt stål + PTFE Bussning 40 till 300 Rostfritt stål + PTFE Bussning 40 till 300 Rostfritt stål + PTFE 412 O-Ring 40 till 300 VITON 413 Foder 40 till 300 Enligt media Axel-/spjällenhet Kärna av 13% Cr rostfritt stål belagt med PFA 550 Spjäll 40 till rostfritt stål eller polerat rostfritt stål eller NORIHARD 554 NAMUR centreringsplatta 40 till rostfritt stål 914 Husbult 40 till 300 Rostfritt stål class A Typskylt 40 till 300 Rostfritt stål Hydrauliska karaktäristika DN Flödeskoefficient Max. tillåtet moment i fullt öppen position Nominellt Nm m 3 /h/bar 1/2 arbetsmoment Version med en enhet Version med Version med en enhet Version med mm axel/spjäll metalliskt spjäll Nm axel/spjäll metalliskt spjäll belagt med PFA belagt med PFA

4 Wafer hus Dimensioner (mm) och vikt (kg) DN 40 DN 50 och 65 Flat ända s bearbetad från ø z h3 h4 h1 e1 h2 DN 80 till 300 l1 e2 Jordkabelanslutning Gängat hål M5 djup 7 DN Bygg- Toppfläns enligt längd ISO 5211 Flat axelända Spjällfrigång Vikt mm l1 h1 h2 n h4 s ø z h3 e1 e2 kg F , F , F , F , F , ,5 F , F , F , F , F ,0 4

5 Full-lug hus Dimensioner (mm) och vikt (kg) DN 40 till 65 DN 80 (2) - DN 100 till 150 DN 80 (1) DN 200 (3) Flat ända s bearbetad från øz h3 h4 h1 e1 DN 200 (4) - DN 250 DN 300 h2 l1 e2 Jordkabelanslutning Gängat hål M5 djup 7 DN Bygg- Toppfläns enligt längd ISO 5211 Flat axelända Spjällfrigång Vikt mm l1 h1 h2 n h4 s ø z h3 e1 e2 kg F , F , F ,8 80 (1) F ,6 80 (2) F , F , F , F ,2 200 (3) F ,0 200 (4) F , F , F ,0 (1) Anslutning mellan PN 20 och ANSI B 16.5 cl. 150 flänsar (2) Anslutning mellan PN 10 och PN 16 flänsar (3) Anslutning mellan PN 10, PN 20 och ANSI B 16.5 cl. 150 flänsar (4) Anslutning mellan PN 16 flänsar 5

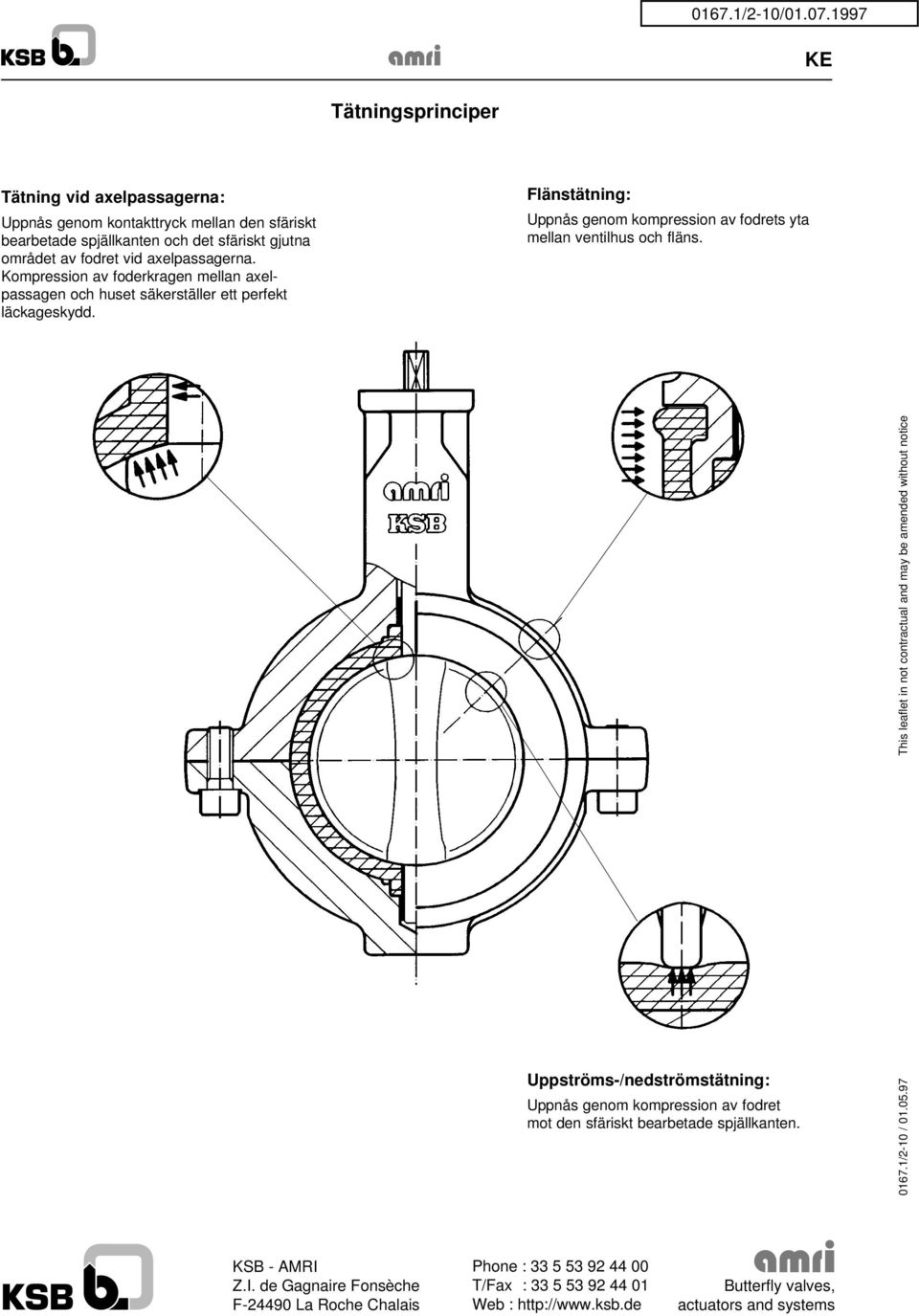

6 Tätningsprinciper Tätning vid axelpassagerna: Uppnås genom kontakttryck mellan den sfäriskt bearbetade spjällkanten och det sfäriskt gjutna området av fodret vid axelpassagerna. Kompression av foderkragen mellan axelpassagen och huset säkerställer ett perfekt läckageskydd. Flänstätning: Uppnås genom kompression av fodrets yta mellan ventilhus och fläns. Uppströms-/nedströmstätning: Uppnås genom kompression av fodret mot den sfäriskt bearbetade spjällkanten /2-10 / This leaflet in not contractual and may be amended without notice KSB - AMRI Z.I. de Gagnaire Fonsèche F La Roche Chalais Phone : T/Fax : Web : Butterfly valves, actuators and systems
