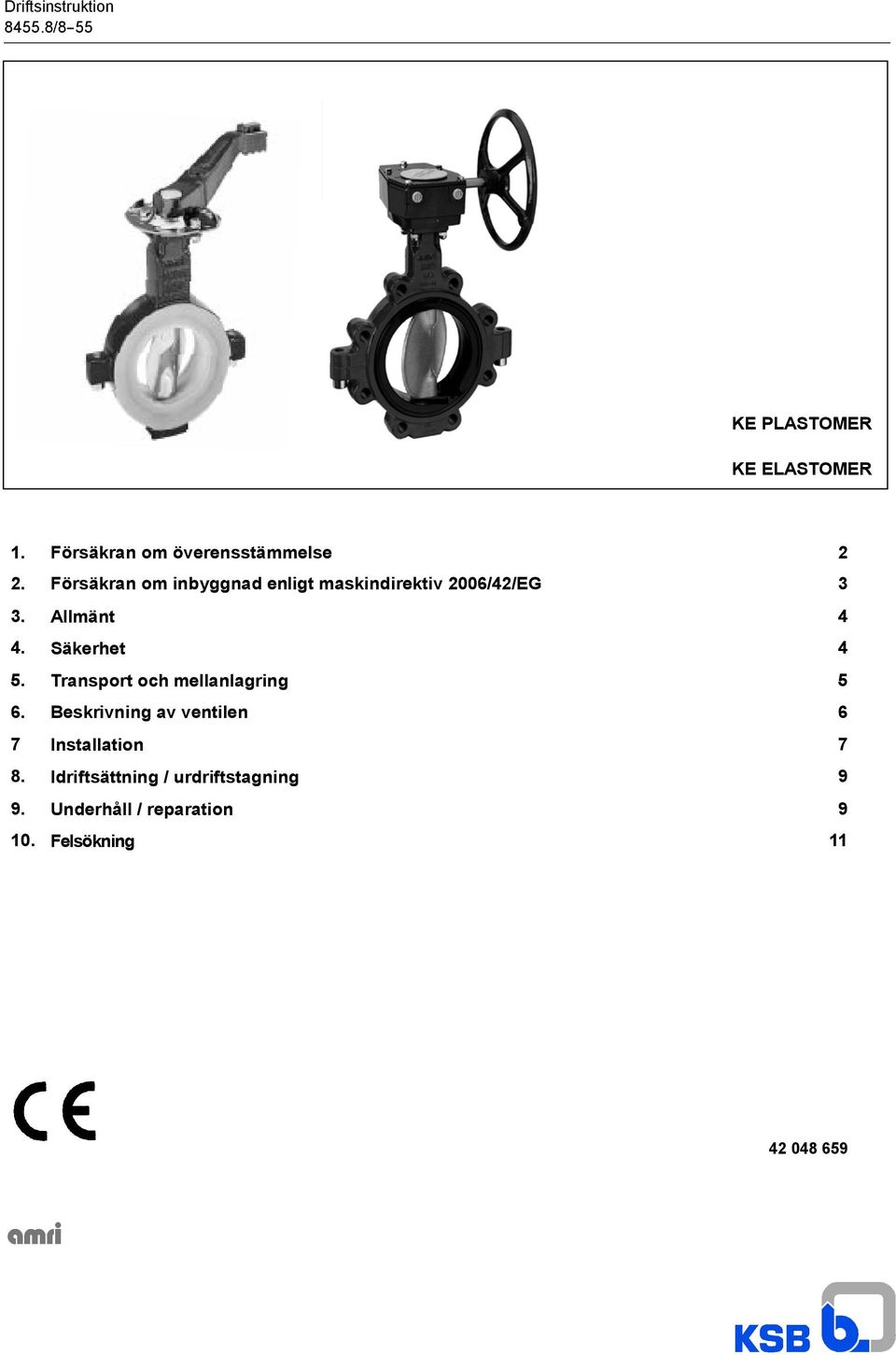

1 Driftsinstruktion /8--55 KE PLASTOMER KE ELASTOMER 1. Försäkran om överensstämmelse 2 2. Försäkran om inbyggnad enligt maskindirektiv 2006/42/EG 3 3. Allmänt 4 4. Säkerhet 4 5. Transport och mellanlagring 5 6. Beskrivning av ventilen 6 7 Installation 7 8. Idriftsättning / urdriftstagning 9 9. Underhåll / reparation Felsökning

2 1. Försäkran om överensstämmelse Härmed försäkrar vi, KSB S.A.S. Zone industrielle Gagnaire Fonsèche LA ROCHE CHALAIS Huvudkontor: Gennevilliers Frankrike att ventilerna i listan nedan överensstämmer: med kraven i Direktivet om tryckbärande anordningar 97/23/EG. Beskrivning av ventiltyperna: Spjällventiler -- KE PLASTOMER PS 10 bar DN KE ELASTOMER PS 10 bar DN I enlighet med harmoniserade Europastandarder: EN ; EN :2004; EN :2008 och övriga standarder/direktiv: EN 593; EN 1563; ASME B Lämpliga för: Vätskegrupp 1 och 2 Procedur för bedömning av överensstämmelse: Namn och adress till det anmälda organet för auktorisering och övervakning: Formulär H Lloyd s Register Verification Limited 71 Fenchurch Street, London EC3M 4BS England Det anmälda organets nummer: 0038 Certifikatets nummer: RPS /01 Σ med kraven AD AD A4. Beskrivning av ventiltyperna: Som standarder: AD 2000 Namn och adress till kontrollorganet: Spjällventiler -- KE PLASTOMER PS 10 bar DN KE ELASTOMER PS 10 bar DN TÜV Rheinland France 62 bis, Avenue Henri Ginoux Montrouge Frankrike Certifikatets nummer: AF med kraven i förordningen EC REACH 1907/2006. Förordningen 1907/2006/EG registrering, utvärdering, godkännande och begränsning av kemikalier Beskrivning av ventiltyperna: Artikel 33/REACH: Spjällventiler -- KE PLASTOMER PS 10 bar DN KE ELASTOMER PS 10 bar DN Inget av ämnena i denna kandidatförteckning och i bilaga XIV till denna förordning finns i våra styrdon i en koncentration som överstiger 0,1% (vikt efter vikt) Michel Delobel Rev /11 Kvalitetssäkring Detta dokument förbereddes elektroniskt och är giltigt utan en underskrift. Dess genomförande inom den allmänna egendomen bekräftar villkoret.. 2

3 2. Försäkran om inbyggnad av en delvis fullbordad maskin Maskindirektiv 2006/42/EG Härmed försäkrar vi, KSB S.A.S. Zone industrielle Gagnaire Fonsèche LA ROCHE CHALAIS Huvudkontor: Gennevilliers Frankrike tillverkare av den delvis fullbordade maskinen för följande produktaggregat av typ: ventil + automatiskt styrdon + automation Spjällventiler av typ: Styrdon av typ: alternativt med gränslägen eller automation av typ: -- BOAX--B, BOAX--N, BOAX--S, BOAX--SF -- BOAXMAT--N, BOAXMAT--S, BOAXMAT--SF, BOAX -B Mat P, BOAX--B Mat E -- ISORIA 10, ISORIA 16, ISORIA KE -- MAMMOUTH -- DANAÏS 150, DANAIS MTII, DANAIS TBT -- Elektrisk: ACTELEC - Pneumatisk: ACTAIR och DYNACTAIR -- Hydraulisk: ACTO, DYNACTO, ENNACTO -- Motvikt: Serie R380 och R AMTROBOX - Alla typer - -- AMTROBOX R -- Alla typer AMTROBOX C R AMTROBOX S R R1077 / R1078 / R1079 / R AMTRONIC / SMARTRONIC - Alla typer -- R1011 / R886 / R1007 / R AMTRONIC POWERPACK APP R1186 förklarar att följande väsentliga krav i bilaga I i maskindirektivet 2006/42/EG tillämpas och uppfylls: 1.1.3, 1.1.5, 1.2.1, 1.3.2, 1.3.4, 1.3.7, 1.3.8, , 1.4.1, , 1.5.1, 1.5.2, 1.5.3, 1.5.4, 1.5.7, 1.5.8, 1.6.1, 1.7.2, a, b, e Den motsvarande tekniska dokumentationen uppfylls i enlighet med del B i bilaga VII. Denna dokumentation eller delar härav kommer att sändas via post eller elektroniskt som svar på en direkt förfrågan av nationella myndigheter. Auktoriserad person som ska fylla i motsvarande teknisk dokumentation: Nicolas Lefrancq - KSB Parc d activité Rémora Gradignan, Frankrike Övriga EG-direktiv som används: Direktiv för tryckutrustning - PED - 97/23/EG Direktiv ATEX 94/9/EG Denna delvis fullbordade maskin får inte sättas i drift förrän den slutliga maskinen i vilken den ska byggas in har förklarats överensstämma med bestämmelserna i maskindirektiv 2006/42/EG, där det är lämpligt. Michel Delobel Kvalitetssäkring Detta dokument förbereddes elektroniskt och är giltigt utan en underskrift. Dess genomförande inom den allmänna egendomen bekräftar villkoret. Rev /10 3

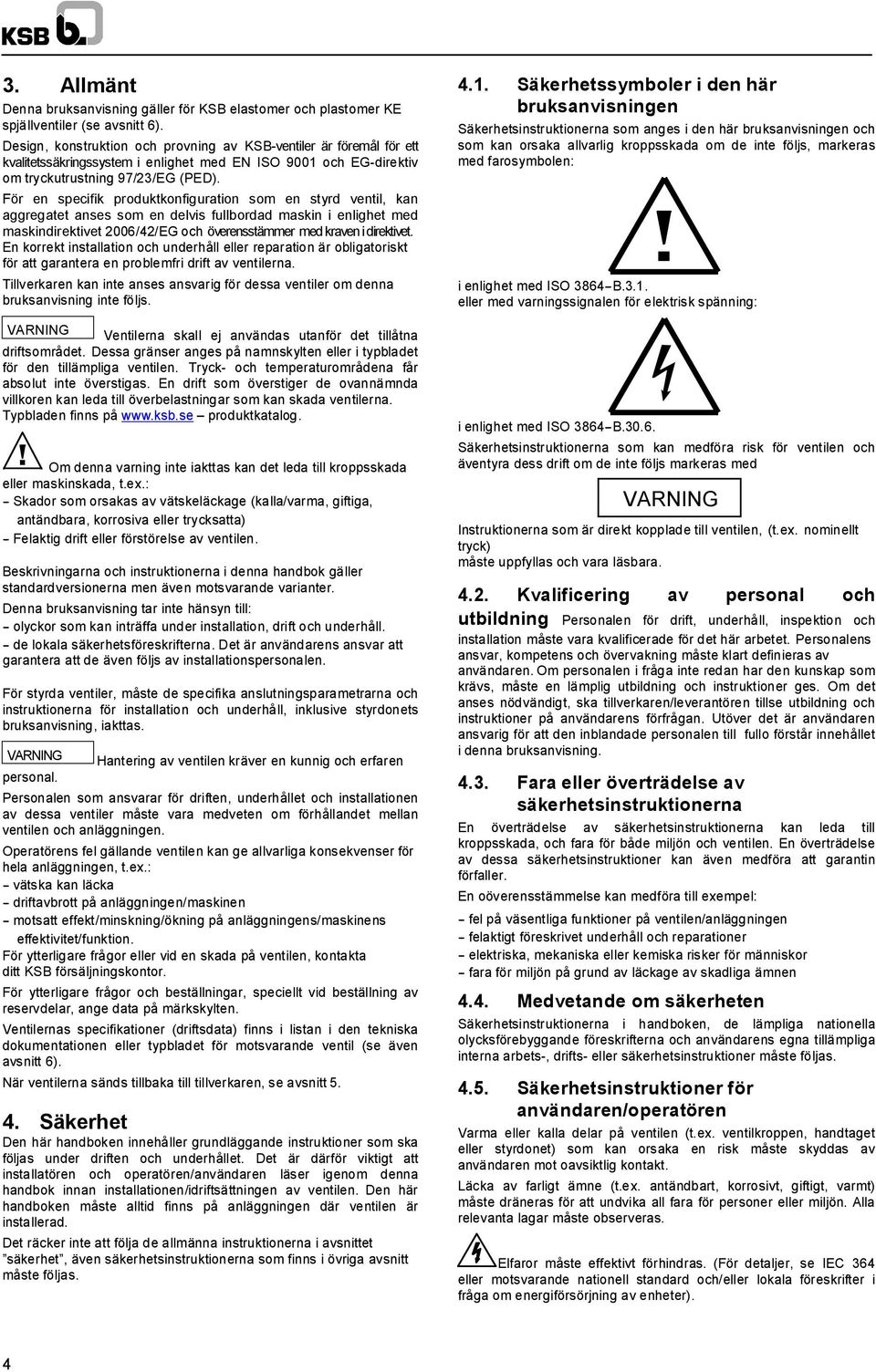

4 3. Allmänt Denna bruksanvisning gäller för KSB elastomer och plastomer KE spjällventiler (se avsnitt 6). Design, konstruktion och provning av KSB-ventiler är föremål för ett kvalitetssäkringssystem i enlighet med EN ISO 9001 och EG-direktiv om tryckutrustning 97/23/EG (PED). För en specifik produktkonfiguration som en styrd ventil, kan aggregatet anses som en delvis fullbordad maskin i enlighet med maskindirektivet 2006/42/EG och överensstämmer med kraven i direktivet. En korrekt installation och underhåll eller reparation är obligatoriskt för att garantera en problemfri drift av ventilerna. Tillverkaren kan inte anses ansvarig för dessa ventiler om denna bruksanvisning inte följs. VARNING Ventilerna skall ej användas utanför det tillåtna driftsområdet. Dessa gränser anges på namnskylten eller i typbladet för den tillämpliga ventilen. Tryck- och temperaturområdena får absolut inte överstigas. En drift som överstiger de ovannämnda villkoren kan leda till överbelastningar som kan skada ventilerna. Typbladen finns på produktkatalog. Om denna varning inte iakttas kan det leda till kroppsskada eller maskinskada, t.ex.: -- Skador som orsakas av vätskeläckage (kalla/varma, giftiga, antändbara, korrosiva eller trycksatta) -- Felaktig drift eller förstörelse av ventilen. Beskrivningarna och instruktionerna i denna handbok gäller standardversionerna men även motsvarande varianter. Denna bruksanvisning tar inte hänsyn till: -- olyckor som kan inträffa under installation, drift och underhåll. -- de lokala säkerhetsföreskrifterna. Det är användarens ansvar att garantera att de även följs av installationspersonalen. För styrda ventiler, måste de specifika anslutningsparametrarna och instruktionerna för installation och underhåll, inklusive styrdonets bruksanvisning, iakttas. VARNING personal. Hantering av ventilen kräver en kunnig och erfaren Personalen som ansvarar för driften, underhållet och installationen av dessa ventiler måste vara medveten om förhållandet mellan ventilen och anläggningen. Operatörens fel gällande ventilen kan ge allvarliga konsekvenser för hela anläggningen, t.ex.: -- vätska kan läcka -- driftavbrott på anläggningen/maskinen -- motsatt effekt/minskning/ökning på anläggningens/maskinens effektivitet/funktion. För ytterligare frågor eller vid en skada på ventilen, kontakta ditt KSB försäljningskontor. För ytterligare frågor och beställningar, speciellt vid beställning av reservdelar, ange data på märkskylten. Ventilernas specifikationer (driftsdata) finns i listan i den tekniska dokumentationen eller typbladet för motsvarande ventil (se även avsnitt 6). När ventilerna sänds tillbaka till tillverkaren, se avsnitt Säkerhet Den här handboken innehåller grundläggande instruktioner som ska följas under driften och underhållet. Det är därför viktigt att installatören och operatören/användaren läser igenom denna handbok innan installationen/idriftsättningen av ventilen. Den här handboken måste alltid finns på anläggningen där ventilen är installerad. Det räcker inte att följa de allmänna instruktionerna i avsnittet säkerhet, även säkerhetsinstruktionerna som finns i övriga avsnitt måste följas Säkerhetssymboler i den här bruksanvisningen Säkerhetsinstruktionerna som anges i den här bruksanvisningen och som kan orsaka allvarlig kroppsskada om de inte följs, markeras med farosymbolen: i enlighet med ISO B.3.1. eller med varningssignalen för elektrisk spänning: i enlighet med ISO B Säkerhetsinstruktionerna som kan medföra risk för ventilen och äventyra dess drift om de inte följs markeras med VARNING Instruktionerna som är direkt kopplade till ventilen, (t.ex. nominellt tryck) måste uppfyllas och vara läsbara Kvalificering av personal och utbildning Personalen för drift, underhåll, inspektion och installation måste vara kvalificerade för det här arbetet. Personalens ansvar, kompetens och övervakning måste klart definieras av användaren. Om personalen i fråga inte redan har den kunskap som krävs, måste en lämplig utbildning och instruktioner ges. Om det anses nödvändigt, ska tillverkaren/leverantören tillse utbildning och instruktioner på användarens förfrågan. Utöver det är användaren ansvarig för att den inblandade personalen till fullo förstår innehållet i denna bruksanvisning Fara eller överträdelse av säkerhetsinstruktionerna En överträdelse av säkerhetsinstruktionerna kan leda till kroppsskada, och fara för både miljön och ventilen. En överträdelse av dessa säkerhetsinstruktioner kan även medföra att garantin förfaller. En oöverensstämmelse kan medföra till exempel: -- fel på väsentliga funktioner på ventilen/anläggningen -- felaktigt föreskrivet underhåll och reparationer -- elektriska, mekaniska eller kemiska risker för människor -- fara för miljön på grund av läckage av skadliga ämnen 4.4. Medvetande om säkerheten Säkerhetsinstruktionerna i handboken, de lämpliga nationella olycksförebyggande föreskrifterna och användarens egna tillämpliga interna arbets-, drifts- eller säkerhetsinstruktioner måste följas Säkerhetsinstruktioner för användaren/operatören Varma eller kalla delar på ventilen (t.ex. ventilkroppen, handtaget eller styrdonet) som kan orsaka en risk måste skyddas av användaren mot oavsiktlig kontakt. Läcka av farligt ämne (t.ex. antändbart, korrosivt, giftigt, varmt) måste dräneras för att undvika all fara för personer eller miljön. Alla relevanta lagar måste observeras. Elfaror måste effektivt förhindras. (För detaljer, se IEC 364 eller motsvarande nationell standard och/eller lokala föreskrifter i fråga om energiförsörjning av enheter). 4

5 4.6. Säkerhetsinstruktioner för underhåll, inspektion och installation Allmänt På en styrd ventil måste ventilens bruksanvisning följas noggrant samt bruksanvisningen för styrdon, gränsbrytare eller automatlådor. Det är användarens ansvar att garantera att allt arbete för underhåll, inspektion och installation utförs av en auktoriserad, lämpligt kvalificerad personal som väl känner till denna instruktionshandbok. Ett arbete på ventilen kan endast utföras när ventilen inte är under tryck och har kylts ner till 60 C. Ett arbete på styrda ventiler kan endast utföras efter att styrdonet kopplats ur från energiförsörjningen. Proceduren som beskrivs i bruksanvisningen för att stänga av styrdonet måste observeras. Ventilerna i kontakt med farligt media måste saneras. Omedelbart efter att arbetet slutförts, måste alla säkerhets- och skyddsanordningar installeras tillbaka och/eller återaktiveras. Innan en ny idriftsättning, se punkterna i listan i avsnitt Idriftsättning Installation på ledningens ände En användning som ändventil och demontering nedströms i omgivningstemperatur inom standardområde. Montage som ändventil och demontering nedströms är inte tillåtet för ventilhus av typ 1 (ringform/ wafer). OBS! En ventil som monteras på slutet av röret med en blindfläns nedströms ska inte anses som ett driftsalternativ. Ventiler KE plastomer stödfoder av silikon (FS-säte) KE plastomer stödfoder av viton (FV-säte) KE elastomer-säte XA, XC, XV, K, Y VA, VC, CB Gas eller Vätskor vätskor * Farlig Inte farlig Farlig Inte farlig Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: PS = 7 bar max. Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: PS = 7 bar max. KE elastomer-säte CC, Alla Alla storlekar: ej godkänt Alla storlekar: ej godkänt Alla storlekar: ej godkänt SK, NB storlekar: PS = 4.5 bar max. PS: Differentialtryck * Vätskor vars ångtryck på maximal tillåten temperatur överstiger 0,5 bar ovanför det normala atmosfärtrycket (1 013 mbar) 4.7. Otillåten ändring och tillverkning av reservdelar Utrustningen ska inte ändras på något vis innan tillverkaren förfrågats. Original reservdelar och tillbehör som auktoriserats av tillverkaren garanterar en säker drift. Tillverkaren kan inte hållas ansvarig för skador som orsakas vid en användning av icke original delar eller tillbehör Otillåtna driftlägen Ventilens säkra drift och pålitlighet garanteras endast för dess förutsedda användning enligt definitionen i avsnitt 3 Allmänt i driftsinstruktionen. Gränserna som anges i den tekniska dokumentationen får inte överskridas under några omständigheter. 5. Transport och mellanlagring 5.1. Transport Ventilerna är vid leverans redo för driftsättning. VARNING För transport och lagring, måste ventilerna alltid bibehållas i ett halvstängt läge och packas i kartong, backar eller lådor med lämpligt skydd (uttorkningsmedel, termiskt tillsluten barriär). VARNING För att förhindra skada, låt inte ventilen hänga i handtaget eller styrdonet. Ventilen ska kontrolleras efter leverans, eller innan en installation om det finns transportskador Mellanlagring Ventilerna måste lagras så att en rätt funktion garanteras även efter en längre lagring. Detta omfattar: - Lagring med spjället vridet ca 5 från stängt läge - Lämpliga åtgärder mot förorening, frost och korrosion (t.ex. med hjälp av värmesvetsade plastpåsar med uttorkningsmedel, skyddslock och pluggar på de gängade hålen). 5

6 6. Beskrivning av ventilen Tvärsnittsritningen visar några exempel över våra ventilers layouter. För ritningar och övrig information gällande en specifik serie ventiler, se typblad för den motsvarande ventilen. 6.1 Märkning Ventilerna är markerade enligt PED 97/23/EG. Typ Storlek PS (bar) Häfte nr. (mm) KE Plastomer Märkningen på märkesskylten Exempel 1 Ventilens modell 2 - Intern materialkod 3 PN-ventil/klass 4 Maximalt tillåtet tryck 5 - Maximalt tillåtet tryck vid utlopp eller för nedströms demontering 6 Maximal tillåten temperatur 7 Borrmönster för rörfläns (om känd) 8 Tillverkningsmånad och år 9 Utrustningens serienummer 10 CE-märkning med anmälda organets identifieringsnummer Delat ventilhus PS 10 Size NAMUR centrering Ventiler för farliga vätskor och gaser (grupp 1) enligt tabell 6 för bilaga II (PED) 6.2 Ritningar och dokument Typ Storlek (mm) PS (bar) Häfte nr. KE elastomer Säker avtätning 6

7 6.3. Delnr. Komponentlista Namn på delarna 101 Undre ventilhusdel 102 Övre ventilhusdel 210 Spindel 213 Drivaxel 310.* Glidlager 411.* Sekundärtätning O--ring 412.* O Ring, flänstätning 413 Foder/ säte 486 Kula 500 Antistatisk ring 511 Stöd * Friktionsbricka 550 axel/spjäll ( i ett stycke) eller spjällskiva 554 Namur centreringsplatta 905 Dragstag 914 Bult för ventilhus 920.* Mutter 937.* 940.* Metallfjäder med sammanhängande spiraler Nyckel (endast storlek 600) 970 Märkskylt * Upprepad del 6.4. Funktionsprincip Beskrivning Ventilen består huvudsakligen av en hus i två delar (101/102), som monteras med bultar (914), en axel/spjäll i ett stycke (550) eller spjäll (550) och axel (210) - (213) monterat, och gummifoder (413) eller PFA--Teflon -foder (413). Fodret/ sätet är en internt designad, formulerad och tillverkad del. Säkerhetsanordning mot utblåsning: Varje ventil har en säkerhetsanordning mot utblåsning som förhindrar att axlarna släpper från ventilkroppen vid ett fel på axeln. Drift: Ventilerna vrids en kvarts varv manuellt med handspak, växel eller hydrauliska, pneumatiska och elektriska styrdon som bultats på ventilens montagefläns (enligt standard ISO 5211). 7. Installation 7.1. Allmänt VARNING För att undvika läcka, deformation eller skada på ventilhuset, ska rörledningen placeras så att ingen dragkraft eller vridkraft finns på ventihuset (101/102) när de installeras och är i funktion. VARNING För KE plastomer, måste flänsarnas tätningsytor vara rena och oskadade (Ra 6.3µm). VARNING För KE elastomer, måste flänsarnas tätningsytor vara rena och oskadade (Ra 25µm). Det är förbjudet att lägga till några ytterligare packningar (förutom packningar för tätning mot elektricitet, kontakta oss) mellan ventilen och rörledningens flänsar. För att föra in ventilen mellan flänsarna, dra isär de två rörflänsarna för att uppnå ett tillräckligt utrymme mellan flänsytorna och ventilsätets sidostycken. Alla hål som förutses i flänsarna måste användas för anslutning av flänsen. Om konstruktionsarbetet fortfarande pågår, måste ventiler som inte monterats skyddas mot damm, sand och byggnadsmaterial osv. (skydd med lämpliga medel). Använd inte ventilens handtag och handratt som fotstöd! Ventiler och rör som används för höga (> 60 C) eller åga (< 0 C) temperaturer måste antingen avisoleras, eller så måste varningsskyltar sättas upp som visar att det är farligt att vidröra dessa ventiler. Om en ventil används som en ändventil i ett rör, ska denna ventil skyddas mot en otillåten eller oavsiktlig öppning för att förhindra kroppsskada eller materialskada Installationsvillkor Rekommenderade minimala avstånd mellan ventilens läge och T delen eller knäröret. l Gäller även för ventiler som placeras vid pumpens utlopp 7

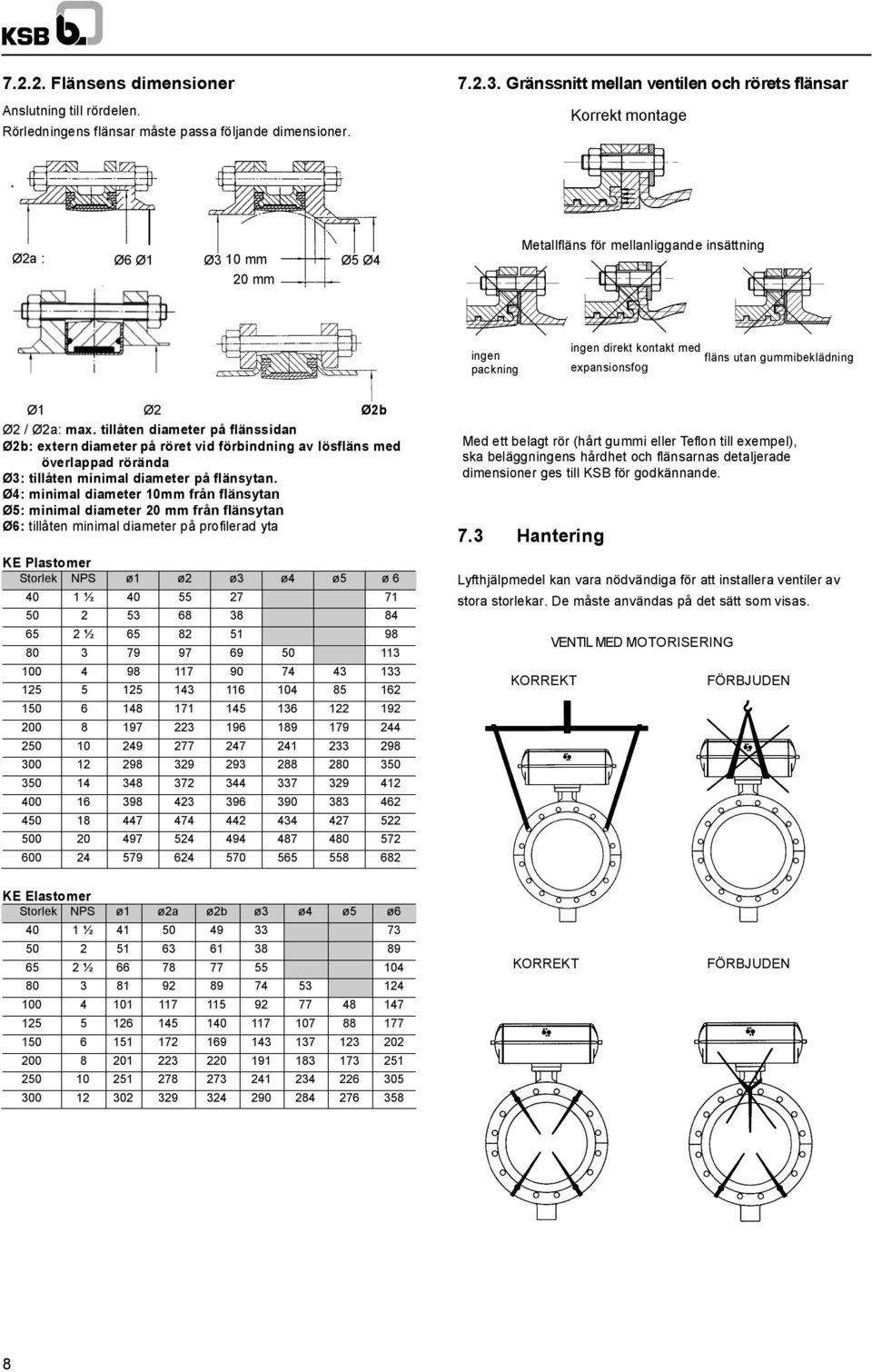

8 Flänsens dimensioner Anslutning till rördelen. Rörledningens flänsar måste passa följande dimensioner Gränssnitt mellan ventilen och rörets flänsar Korrekt montage Ø2a : Ø6 Ø1 Ø3 10 mm 20 mm Ø5 Ø4 Metallfläns för mellanliggande insättning ingen packning ingen direkt kontakt med fläns utan gummibeklädning expansionsfog Ø1 Ø2 Ø2b Ø2 / Ø2a: max. tillåten diameter på flänssidan Ø2b: extern diameter på röret vid förbindning av lösfläns med överlappad rörända Ø3: tillåten minimal diameter på flänsytan. Ø4: minimal diameter 10mm från flänsytan Ø5: minimal diameter 20 mm från flänsytan Ø6: tillåten minimal diameter på profilerad yta KE Plastomer Storlek NPS ø1 ø2 ø3 ø4 ø5 ø ½ ½ Med ett belagt rör (hårt gummi eller Teflon till exempel), ska beläggningens hårdhet och flänsarnas detaljerade dimensioner ges till KSB för godkännande. 7.3 Hantering Lyfthjälpmedel kan vara nödvändiga för att installera ventiler av stora storlekar. De måste användas på det sätt som visas. KORREKT VENTIL MED MOTORISERING FÖRBJUDEN KE Elastomer Storlek NPS ø1 ø2a ø2b ø3 ø4 ø5 ø ½ ½ KORREKT FÖRBJUDEN 8

9 7.4. Rekommendationer för installation Innan montering -- Kontrollera att rörledningens flänsar är fria från skador och föroreningar -- Kontrollera att rörledningens flänsar sitter centrerade och är parallella. -- Kontrollera att den invändiga diametern på rörledningens fläns överensstämmer med de minimala och maximala diametrarna som ges av tillverkaren. -- Kontrollera att inget hindrar ett fullt utslag av spjället under öppning eller stängning, speciellt på invändiga svetssömmar eller på rörändar. -- Dra isär rörledningarnas flänsar så att ventilen kan föras in utan att skada ventilens foder. Under monteringen -- Placera spjället så långt ifrån det stängda läget som möjligt, men utan att skivan skjuter fram över ventilhuset. -- För in ventilen mellan rörets flänsar och centrera med hjälp av flera stagstänger. KE elastomer -- Skruva progressivt muttrarna tills ventilkroppen och rörledningens flänsar kommer i kontakt, metall mot metall. Se till att en bra centrering av ventilkroppen bibehålls i förhållande till flänsen. KE plastomer -- Skruva progressivt muttrarna till ett maximalt åtdragningsmoment, och se till att en bra centrering av ventilkroppen bibehålls i förhållande till flänsen. Storlek NPS Åtdragningsmoment Åtdragningsmoment (FtLBS) (mdan) ø5 PN10 PN16 PN20 PN10 PN16 ø 6 PN ½ ½ Kör ventilen flera gånger för att se till att inget hindrar ventilspjället Styrda ventiler Elkablar kan endast anslutas av kvalificerad personal. De tillämpliga elföreskrifterna (t.ex. IEC och nationella standarder), även för utrustningar på farliga platser, måste iakttas. All elektrisk utrustning som styrdon, kopplingstavlan, magnetventilens drivenhet, ändlägesbrytare osv. måste installeras i översvämningssäkra torra platser. Spänningen och frekvensen måste passa ventildata som står på märkskylten. 8. Idriftsättning / urdriftsättning 8.1. Idriftsättning Allmänt Innan ventilens idriftsättning skall tryck, temperatur och materialets informationsdatablad för ventilen jämföras med de aktuella driftsvillkoren i rörledningssystemet, för att kontrollera om ventilen kan uppfylla de krav som ställs på systemet. Möjliga tryckstötar (vätskeslag) får inte överstiga det högsta tillåtna trycket. Lämpliga försiktighetsåtgärder ska vidtagas. I de nya rörledningssystemen och speciellt efter reparationer, ska systemet spolas med ventiler som är helt öppna för att ta bort fasta partiklar, t.ex. svetsskal som kan skada fodren Drift Skivans läge anges av styrdonets visare eller av handtaget. Ventilerna stängs i medurs riktning (sedd ovanifrån) och öppnas i moturs riktning Funktionskontroll De följande funktionerna måste kontrolleras: Innan en idriftsättning måste ventilernas avstängning kontrolleras genom upprepade öppningar och stängningar Styrda ventiler Justerbara ändlägen och momentbegränsare för styrdon är fabriksinställda Urdriftsättning Under längre avstängningsperioder måste vätskor som kan ändra tillstånd på grund av polymerisation, kristallisering, stelning osv. dräneras från rörledningssystemet. Vid behov kan rörledningssystemet spolas med ventilerna helt öppna. 9. Underhåll / reparation 9.1. Säkerhetsinstruktioner Underhåll och reparation kan endast utföras av kunnig och kvalificerad personal. För underhåll och reparationer, måste säkerhetsinstruktionerna i listan nedan och även de allmänna anvisningarna i avsnitt 3 iakttas. Använd alltid korrekta reservdelar och verktyg, även i nödfall, i annat fall kan inte en full funktion av ventilerna garanteras Borttagning av ventilen från rörledningen och urkoppling av styrdon Identifiera ventilen med märkskylten. Kontrollera vilken reservdelssats som är lämplig. Placera skivan på 10 öppning Hela ventilen måste tömmas på tryck och måste kylas ner tillräckligt så att temperaturen på mediet är lägre än 60 C, för att förhindra skållning. En öppning av trycksatta ventiler är risk för svåra skador. Om giftiga eller mycket brandfarliga ämnen eller vätskor hanteras av ventilen vars rester kan orsaka korrosion genom samverkan med luftens fukt ska den tömmas och spolas eller ventileras. Bär vid behov skyddskläder och ansiktsskydd/mask. Beroende på installationsläget måste återstående vätska i ventilen avlägsnas. Innan en möjlig transport måste ventilerna spolas och dräneras noggrant Om du har några frågor, kontakta ditt KSB försäljningskontor. 9

10 Om styrdon som drivs av en extern energikälla (elektrisk, pneumatisk, hydraulisk) ska tas bort från ventilerna eller monteras ner, måste energiförsörjningen stängas av innan reparationen inleds. Ta bort ventilen från rörledningen med dess styrdon. Skada inte fodret under borttagningen av ventilen från röret. Dra därför helt isär rörflänsarna för att uppnå ett tillräckligt utrymme. Identifiera styrdonets monteringsläge Koppla ur styrdonet och ta vara på alla montagedelar Reservdelar, verktygslista, förbrukningsmaterial Reservdelar Använd motsvarande reservdelar som ingår i fodrets, spjällets eller axelns sats. Se dokumentation. Alla delarna i satserna måste bytas ut. Under monteringen/nedmonteringen av ventilen måste arbetsmomentens ordning som anges i avs iakttas för att förhindra kroppsskada och materialskada. Under testerna, medan ventilerna stängs och öppnas, ska operatören absolut inte hindra spjällets rörelse Lista över verktyg för montering/nedmontering Pneumatiska skruvmaskiner, U-nyckel, ringnyckel, stångnyckel, skruvmejslar, hammare, pneumatisk polerskiva, kilar, kofot och silikonfett Förbrukningsmaterial Använd endast silikonfettet som ingår i satsen (Molykote-typ 111). Användning av mekaniskt fett är absolut förbjudet. Hantera Teflon-fodret med handskar för att undvika brännskador. Montera stödet (511) runt fodret, friktionsbrickan (55--2), metallfjädern (937) och det skyddande tätningshuset (411) KE elastomer: Stryk på fett på fodret vid axelns kanaler. Skjut drivaxeln genom ett av de 2 hålen på fodret, böj fodret och glid den kortaste axeln genom det andra hålet. Montera de 2 halvorna runt skivan i öppet läge med skruvarna (914). KE plastomer, storlekar 350 till 600 mm, med skiva av rostfritt stål Byt ut O--ringarna (412) på axlarna (210/213) med hjälp av kiselfett. Montera axeln (210) med kulan (486). Montera drivaxeln (213) med nycklarna (940). Kontrollera att indexeringen är rätt med skivans kant (550). Skruva muttern (920). Montera de 2 halvorna runt skivan i öppet läge med skruvarna (914). Se till att förhindra skada på fodret under monteringen Test och ominstallation Montera tillbaka styrdonet (kontrollera läget N eller M) Placera skivan så lång som möjligt från det stängda läget. Dra isär rörledningarnas flänsar så att ventilen kan föras in utan att skada ventilens foder. Anslut strömförsörjningen om det behövs. Kontrollera att ventilen kan sättas i drift av styrdonet. Anslut ventilen till röret och se avs. 6.4 för installation Nedmontering och återmontering av ventilen Nedmontering av ventilen Ta bort bultarna (914) och montera ner de 2 halvorna. KE plastomer: Ta bort det skyddstätningen (411), metallfjädern (937), friktionsbrickan (55--2) och stödfodret (511). För att ta bort teflonfodret(413), lägg skivan i en ugn i 150 C i 15 minuter, böj fodret och ta bort det från skivan genom att börja från den kortaste axelns sida. Hantera Teflonfodret med handskar för att undvika brännskador. KE elastomer: För att ta bort elastomerfodret (413), böj fodret och ta bort det från skivan genom att börja från den kortaste axelns sida. KE plastomer storlek 350 till 600 med skiva av rostfritt stål För att montera ner skivan och axeln, ta bort muttern (920) och dra axlarna 210 / 213) ut från skivan. Se till att förhindra skada på spjällets kant, fodret och färgen Återmontering av ventilen Byt ut alla O--ringar 412 med hjälp av silikonfett KE plastomer: Stryk på fettet på spjällets (550) kant och på axelns kanaler. Lägg Teflon-fodret i en ugn i 150 C i minst 15 minuter. Dra drivaxeln genom en av de 2 hålen på fodret, böj fodret och skjut den kortaste axeln genom det andra hålet. 10

11 10. Felsökning Allmänt Alla reparationer och underhåll måste utföras av kvalificerad personal med lämpliga verktyg och original reservdelar. De föregående säkerhetsinstruktionerna måste iakttas Fel och åtgärder Läckage ned-/uppströms Läcka vid axeln Läcka vid flänsen För högt vridmoment Ingen öppning Ingen stängning Hård punkt Vibration / svängning Främmande partiklar i ventilen Skadat ventilhus Skadad eller skev spjällskiva Skadad/ korroderad spjällskiva Skadad axel, vriden axel Slitet foder Styrdon på säkerhetsläge - Öppna ventilen, ledning utan vätska eller flöde, ta bort föremålet - kontrollera fodret/spjället - byt ut fodret/spjället Skadad på grund av vätskeslag. Sök efter orsakerna. Byt ut / reparera ventilen Skadad på grund av vätskeslag Sök efter orsakerna. Byt ut / reparera ventilen Spjäll: kontrollera flänsningens dimensioner, byt med ny spjällsats Analysera skadan/sök efter orsakerna/byt ut axeln Byt fodret (fodersats) Avlägsnat foder, skadat Om fodret är oskadat: separera rörflänsarna/ ta bort ventilen / sätt tillbaka mellan rörflänsarna / kontrollera funktion Fel flänsning Fel typ av flänsning Felaktiga flänsar, ej parallella flänsar Flödesvillkor Fel driftsvillkor Skadat styrdon Kontrollera flänsarna och vridmoment för bultarna/ flänsen Följ instruktionerna som ges i driftsinstruktionen Flänsningen måste ändras i enlighet med kraven i KSB s dokumentation. Kontrollera de tekniska parametrarna i förhållande till driftsvillkoren Kontrollera storleken i förhållande till driftsvillkoren (kontakta KSB) 11

12 8455.8/ Juridisk information/copyright Originell bruksanvisning -- ensamrätt Innehållen häri får inte behandlas utan KSB:s uttryckligen skriftliga tillåtelse Föremål för teknisk ändring utan föregående underrättelse. KSB MÖRCK AB Datavägen 23 Box 9023 SE Göteborg Tel Fax
