PT-20AMX och PT-21AMX Plasmarc Skärbrännare

Transkript

1 PT-20AMX och PT-21AMX Plasmarc Skärbrännare Användarhandbok för installation, drift och underhåll. (SE)

2 Se till att operatören får den här informationen. Du kan få extra kopior från återförsäljaren. Försiktighet Instruktionerna vänder sig till erfarna operatörer. Om du inte är förtrogen med metoder och säkerhetsrutiner vid drift av bågsvetsnings- och skärutrustningar, läs vårt häfte Försiktighetsåtgärder och säkerhetsrutiner vid bågsvetsning, skärning och mejsling, dokument Personer utan utbildning får inte installera, använda eller underhålla utrustningen. Försök INTE att installera eller använda utrustningen innan du har läst och förstått instruktionerna. Om du inte förstår instruktionerna helt, kontakta din leverantör för mera information. Läs säkerhetsföreskrifterna innan du installerar eller använder utrustningen. ANVÄNDARENS AVSVAR Utrustningen fungerar enligt denna bruksanvisning och enligt medföljande etiketter och skyltar om den monteras, används, underhålls och repareras enligt instruktionerna. Utrustningen bör kontrolleras regelbundet. Felaktig eller dåligt underhållen utrustning får inte användas. Trasiga, saknade, slitna, skeva eller nersmutsade delar ska omedelbart bytas ut. Om reparation eller utbyte är nödvändig, rekommenderar tillverkaren att en begäran om reparation görs per telefon eller skriftligt till den auktoriserade återförsäljare produkten köptes från. Utrustningen eller delar av utrustningen bör inte ändras utan skriftligt godkännande från tillverkaren. Användaren av utrustningen är ensam ansvarig för alla funktionsfel som orsakats av felanvändning, felaktig service eller reparation, skador eller ändringar som är utförda av någon annan än tillverkaren eller en reparationsfirma som är utvald av tillverkaren.

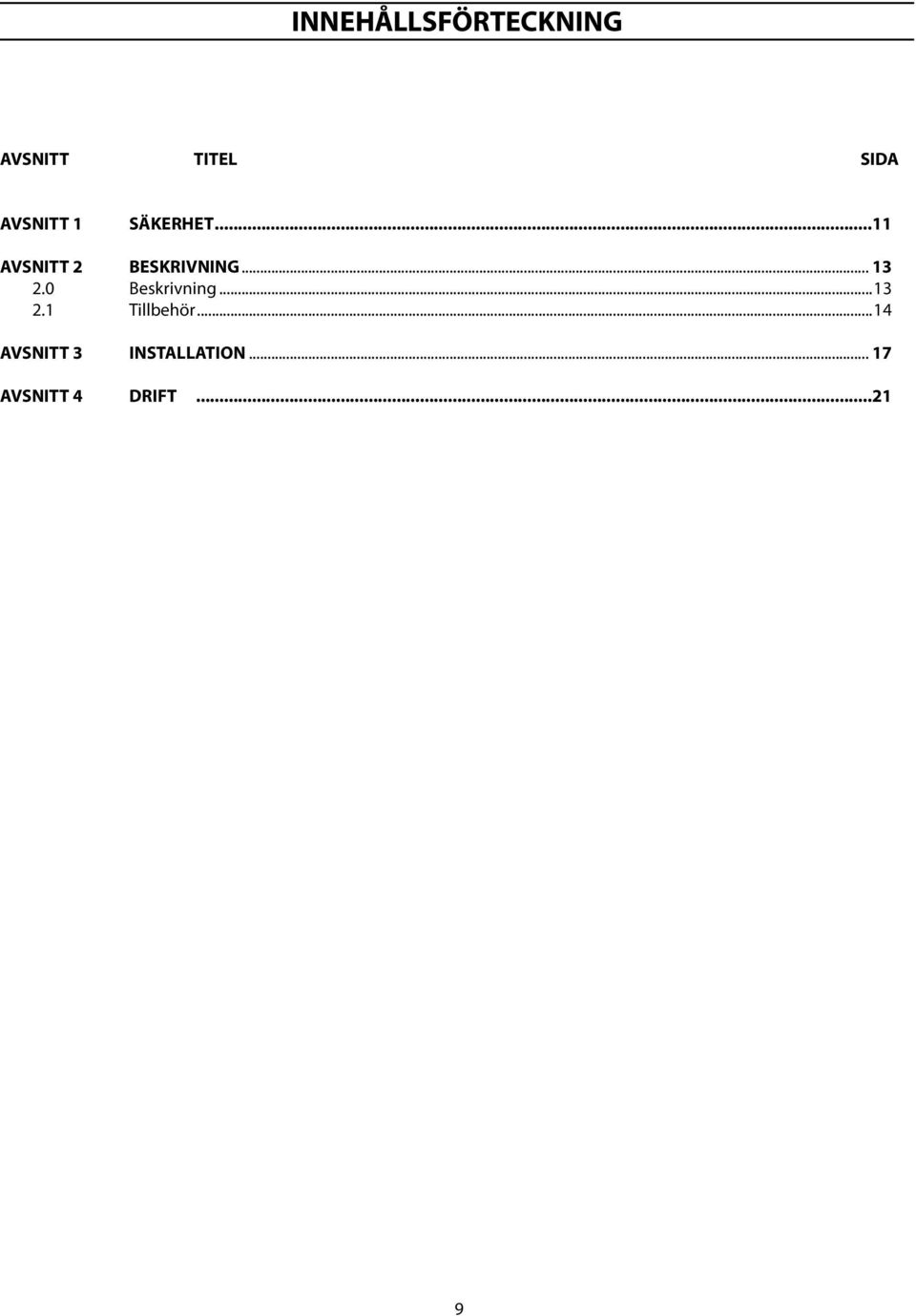

3 INNEHÅLLSFÖRTECKNING AVSnitt titel SIDA AVSNITT 1 SÄKERHET...11 AVSNITT 2 BESKRIVNING Beskrivning Tillbehör...14 AVSNITT 3 INSTALLATION AVSNITT 4 DRIFT...21

4 INNEHÅLLSFÖRTECKNING 10

5 Avsnitt 1 Säkerhetsåtgärder 1.0 Säkerhetsåtgärder De som använder svets- och plasmaskärutrustning från ESAB är ansvariga för att alla som arbetar med eller i närheten av utrustningen följer alla tillämpliga säkerhetsföreskrifter. Säkerhetsföreskrifterna måste uppfylla kraven som gäller denna typ av svets- eller skärutrustning. Följande rekommendationer ska följas, utöver de standardregler som gäller på arbetsplatsen. Allt arbete måste utföras av utbildad personal som är väl förtrogen med svets- eller skärutrustningen. Felaktig användning av utrustningen kan leda till farliga situationer som kan orsaka personskador och skada utrustningen. 1. Alla som använder svets- eller skärutrustning måste känna till följande: - användningen - nödstoppens placering - funktionen - tillämpliga säkerhetsåtgärder - svetsning och/eller plasmaskärning 2. Operatören måste kontrollera följande: - det får inte finnas några obehöriga personer inom utrustningens arbetsområdet när den startas. - ingen är oskyddad när bågen tänds. 3. Arbetsplatsen måste uppfylla följande: - vara lämplig för ändamålet - vara fri från drag 4. Personlig säkerhetsutrustning: - Använd alltid rekommenderad personlig säkerhetsutrustning, till exempel skyddsglasögon, brandhärdiga kläder, säkerhetshandskar. - Använd inte löst sittande kläder, till exempel halsdukar, armband eller ringar, som kan fastna eller orsaka brännskador. 5. Allmänna försiktighetsåtgärder: - Kontrollera att återledaren är ordentligt fastsatt. - Arbeten på elektriska utrustningar får bara utföras av behörig elektriker. - Det ska finnas tydligt märkt brandsläckningsutrustning till hands. - Smörjning och underhåll kan inte utföras på utrustningen under drift. 11

6 Avsnitt 1 Säkerhetsåtgärder VARNING BÅGSVETSNING OCH SKÄRNING KAN VARA FARLIGT FÖR DIG SJÄLV OCH ANDRA. VIDTA FÖRSIKTIGHETSÅTGÄRDER NÄR DU SVETSAR OCH SKÄR. DIN ARBETSGIVARE BÖR UTFORMA SÄKERHETSREGLER SOM SKA VARA BASERADE PÅ TILLVERKARENS RISKINFORMATION. ELEKTRISKA STÖTAR är livsfarliga. - Installera och jorda svets- eller plasmaskärutrustningen enligt gällande bestämmelser. - Berör inte elektriska delar eller elektroder som är igång med bara händer, våta handskar eller våta kläder. - Se till att du är isolerad mot marken och arbetsstycket. - Se till att din arbetsställning är säker. ÅNGOR OCH GASER - kan vara hälsovådliga. - Undvik att andas in röken. - Använd allmänventilation eller punktutsug, eller båda, för att ta bort rök och gaser från arbetsområdet och hela lokalen. BÅGSTRÅLAR - kan skada ögon och bränna huden. - Skydda ögon och hud. Använd rätt utrustning för svetsning/plasmaskärning, till exempel skärm med filter och skyddskläder. - Skydda personer i omgivningen med lämpliga skärmar eller draperier. BRANDFARA - Gnistor (stänk) kan orsaka eldsvåda. Kontrollera att det inte finns antändliga material i närheten. BULLER - Kraftigt buller kan skada din hörsel. - Skydda öronen. Använd öronproppar eller hörselskydd. - Varna personer i närheten för bullerrisken. FUNKTIONSFEL - tillkalla experthjälp vid funktionsfel. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA! 12

7 AVSNITT 2 BESKRIVNING 2.0 Beskrivning VARNING ANVÄND INTE syrgas med denna brännare. Brandrisk föreligger. Denna broschyr innehåller information om tillbehör, underhåll, och lösa delar för PT-20AMX och PT-21AMX plasmabrännare. För information om installation och drift av hela skärpaketet, se användarhandboken för strömkällan. PT-20AMX är en patenterad mekabrännare för mekaniserad plasmaskärning med en pilotbåge. PT-20 AMX har 100 amp skärkapacitet och finns i olika versioner. Brännaren drivs av ren, torr luft och kan skära i kolstål, aluminium eller rostfritt stål. PT-21AMX brännaren har samma egenskaper som PT-20AMX brännaren, men är speciellt designad för att kopplas till strömkällorna PowerCut1250 och PT-20 AMX Utan hållare; 7.m Med hållare; 7.m Utan hållare; 15.2m Med hållare; 15.2m RAS; utan hållare, 1.2m RAS, utan hållare, 5.2m PT-21 AMX (för anv. med PowerCut 1250 och PowerCut 1500) Utanhållare; 15.2m Med hållare; 15.2m Utan hållare; 7.m Med hållare; 7.m Mått 34.9mm 34,9 mm(1.38") 435.0mm (17.13") 193.8mm 194 mm(7.3") mm (14.50") 13

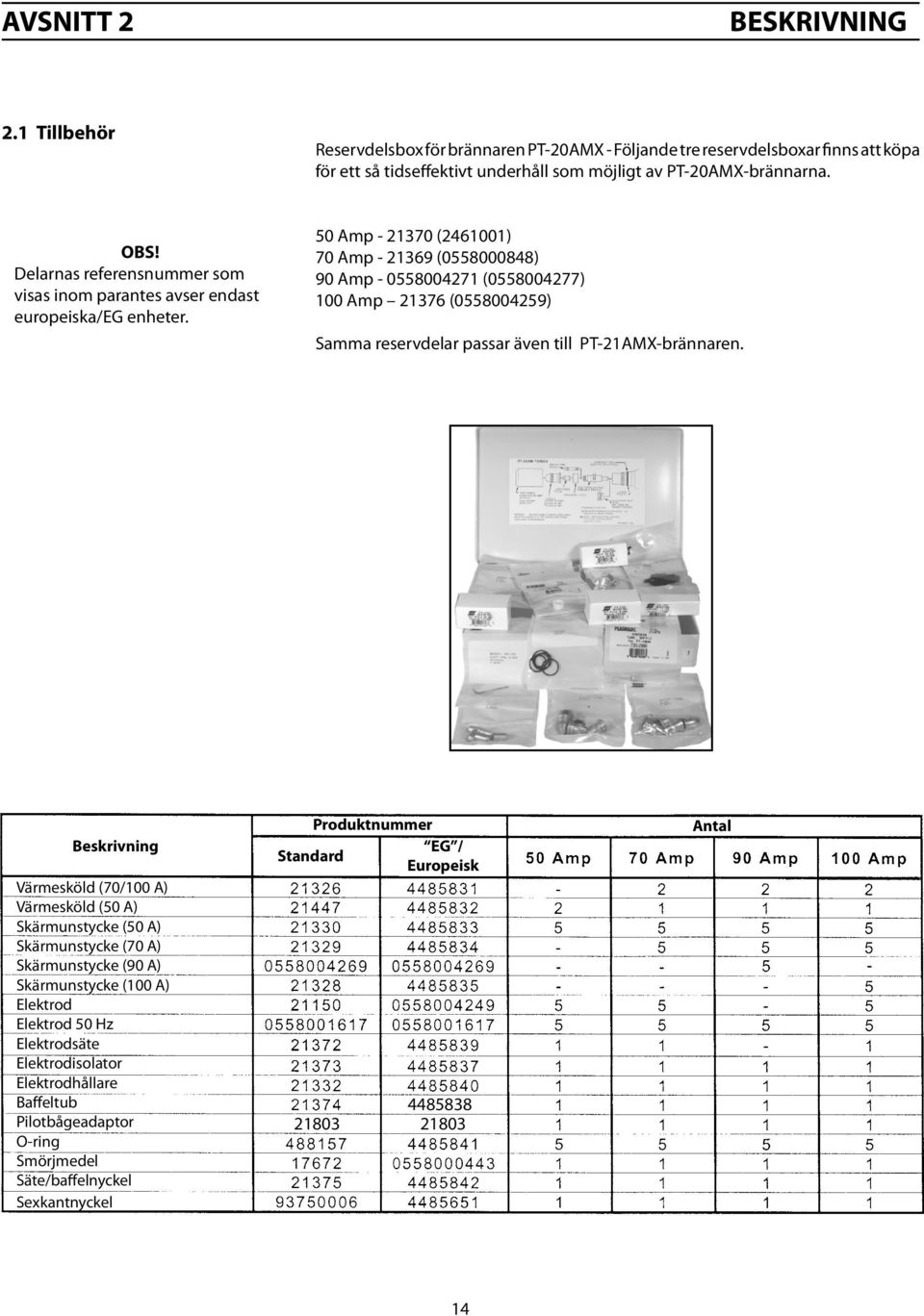

8 AVSNITT 2 BESKRIVNING 2.1 Tillbehör Reservdelsbox för brännaren PT-20AMX - Följande tre reservdelsboxar finns att köpa för ett så tidseffektivt underhåll som möjligt av PT-20AMX-brännarna. OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. 50 Amp (241001) 70 Amp ( ) 90 Amp ( ) 100 Amp 2137 ( ) Samma reservdelar passar även till PT-21AMX-brännaren. Beskrivning Värmesköld (70/100 A) Värmesköld (50 A) Skärmunstycke (50 A) Skärmunstycke (70 A) Skärmunstycke (90 A) Skärmunstycke (100 A) Elektrod Elektrod 50 Hz Elektrodsäte Elektrodisolator Elektrodhållare Baffeltub Pilotbågeadaptor O-ring Smörjmedel Säte/baffelnyckel Sexkantnyckel Produktnummer EG / Standard Europeisk Antal 14

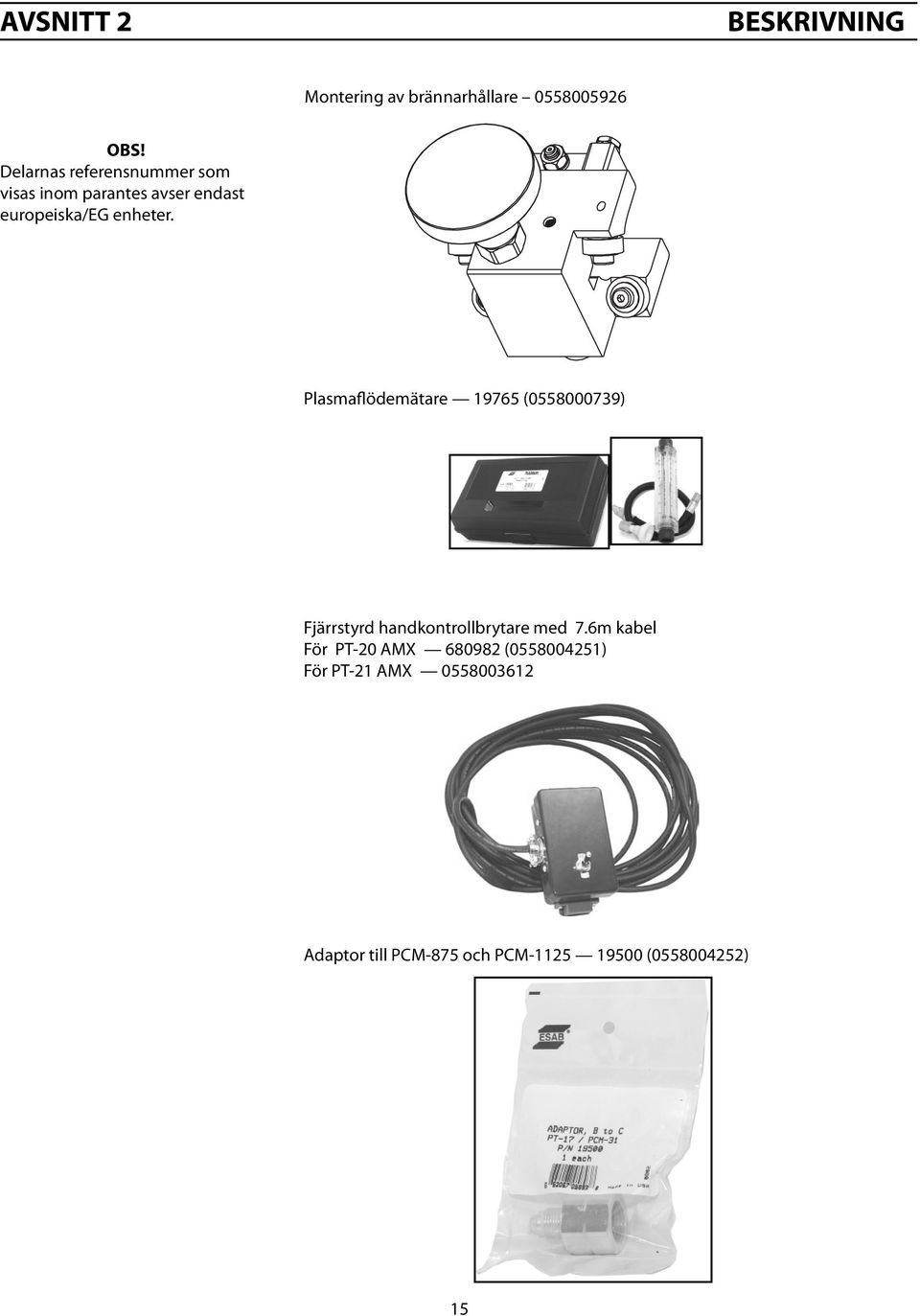

9 AVSNITT 2 BESKRIVNING Montering av brännarhållare OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. Plasmaflödemätare 1975 ( ) Fjärrstyrd handkontrollbrytare med 7.m kabel För PT-20 AMX ( ) För PT-21 AMX Adaptor till PCM-875 och PCM ( ) 15

10 AVSNITT 2 BESKRIVNING 1

11 AVSNITT 3 installation Installation Installation av delar i brännarens främre del. 1. Sätet är färdigmonterat i brännarens främre del vid leverans. Om sätet skadas måste hela brännarkroppen bytas ut. Försök INTE att avlägsna sätet från brännarkroppen. VARNING Säte Kontrollera att enhetens huvudbrytare står i OFF-läge och att ingående ström är avslagen. OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. 2. Inuti elektrodhållaren (44840) sitter baffletuben (44834). Om baffeltuben skadas kan den bytas ut genom att den skadade tuben träs av hållaren. För in den lilla sidan av sexkantsnyckeln (44842) i det avsedda hålet i tuben. Skruva i tuben hårt, men inte alltför hårt. Elektrodhållare Baffeltub 17

12 AVSNITT 3 installation OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. 3. Placera elektrodisolatorn (44837) på elektrodhållaren (4440) och trä sedan elektroden ( ) i elektrodhållaren. Skruva i elektroden ordentligt för hand. Använd inte skruvnyckel eller tång. Dessa tre delar utgör tillsammans elektrodmonteringen (44840) (44837) ( ) Fäst munstycket på elektrodmonteringen genom att föra in elektrodisolatorn i munstyckets bakre öppning. Placera munstycket och elektrodmonteringen i värmeskölden såsom bilden på sidan visar. Om brännarens framsida vänds nedåt kan munstycket och elektrodmonteringen stackas i värmeskölden och sedan sammanfogas med brännaren. Kontrollera noga att rätt kombination av värmesköld och munstycke använts (se sid 18 ). 5. Tillsätt ett tunt lager smörjmedel1772 ( ) till o-ringen (44841). O-ring 18

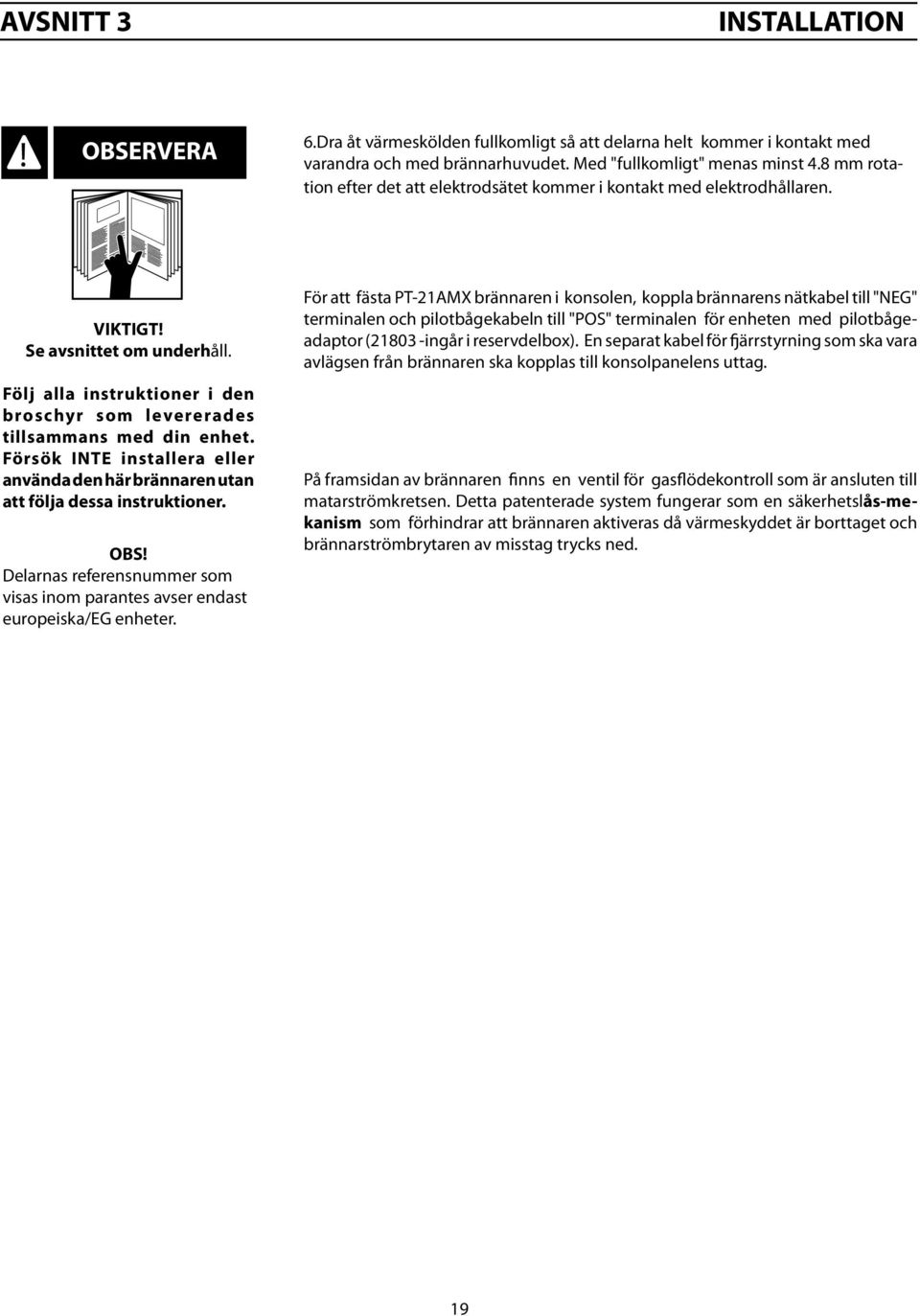

13 AVSNITT 3 installation! WARNING OBSERVERA.Dra åt värmeskölden fullkomligt så att delarna helt kommer i kontakt med varandra och med brännarhuvudet. Med "fullkomligt" menas minst 4.8 mm rotation efter det att elektrodsätet kommer i kontakt med elektrodhållaren. VIKTIGT! Se avsnittet om underhåll. Följ alla instruktioner i den broschyr som levererades tillsammans med din enhet. Försök INTE installera eller använda den här brännaren utan att följa dessa instruktioner. OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. För att fästa PT-21AMX brännaren i konsolen, koppla brännarens nätkabel till "NEG" terminalen och pilotbågekabeln till "POS" terminalen för enheten med pilotbågeadaptor ( ingår i reservdelbox). En separat kabel för fjärrstyrning som ska vara avlägsen från brännaren ska kopplas till konsolpanelens uttag. På framsidan av brännaren finns en ventil för gasflödekontroll som är ansluten till matarströmkretsen. Detta patenterade system fungerar som en säkerhetslås-mekanism som förhindrar att brännaren aktiveras då värmeskyddet är borttaget och brännarströmbrytaren av misstag trycks ned. 19

14 AVSNITT 3 installation 20

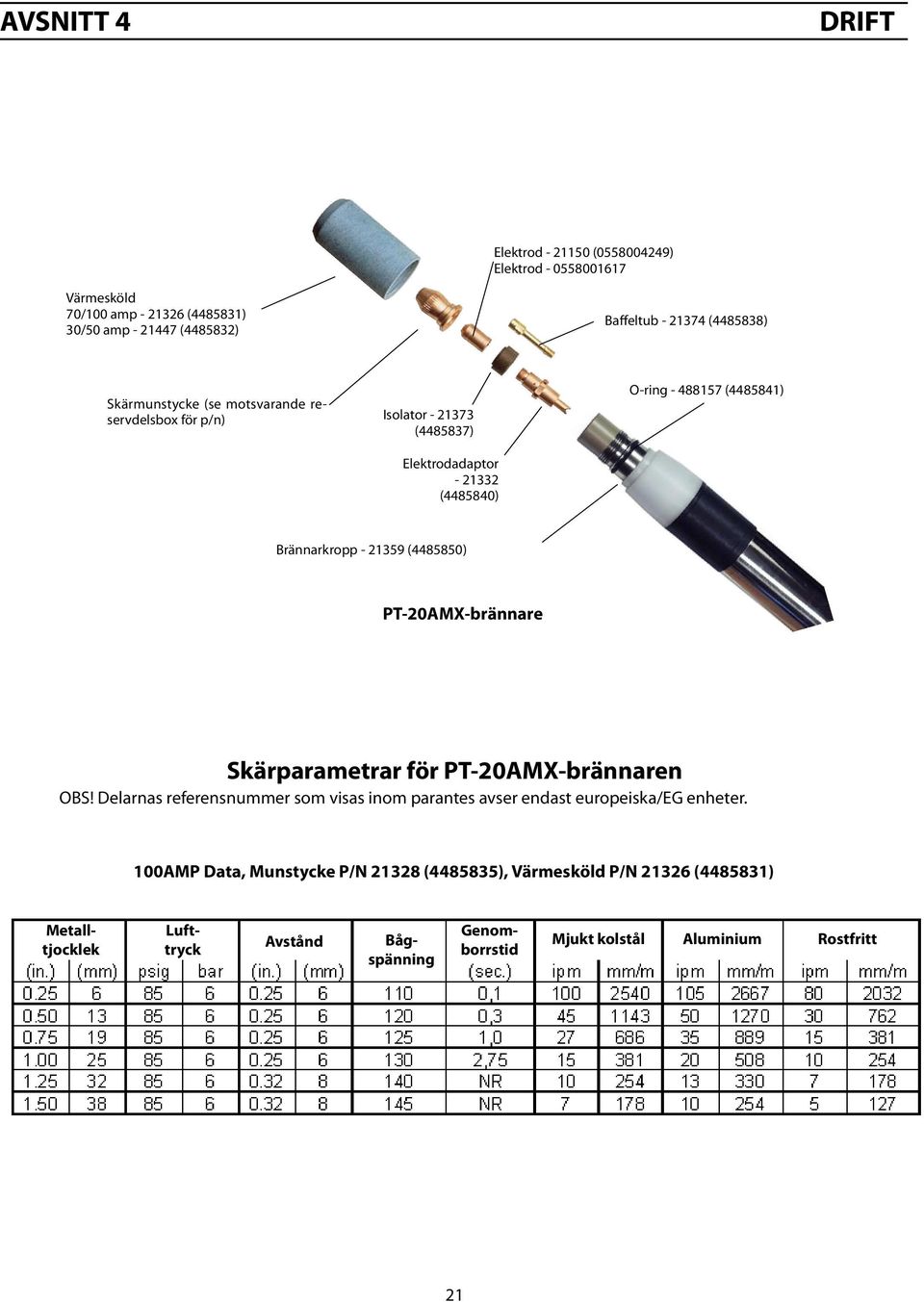

15 AVSNITT 4 drift Elektrod ( ) Elektrod Värmesköld 70/100 amp (44831) 30/50 amp (44832) Baffeltub (44838) Skärmunstycke (se motsvarande reservdelsbox för p/n) Isolator (44837) Elektrodadaptor (44840) O-ring (44841) Brännarkropp (440) PT-20AMX-brännare Skärparametrar för PT-20AMX-brännaren OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. 100AMP Data, Munstycke P/N (44835), Värmesköld P/N 2132 (44831) Avstånd Metalltjocklek Lufttryck Bågspänning Genomborrstid Mjukt kolstål Aluminium Rostfritt 21

16 AVSNITT 4 drift Skärparametrar för PT-20AMX-brännaren 70AMP Data, MunstyckeP/N (44834), Värmesköld P/N 2132 (44831) Avstånd Metalltjocklek Lufttryck Bågspänning Genomborrstid Mjukt kolstål Aluminium Rostfritt 50AMP Data, MunstyckeP/N (44833), Värmesköld P/N (44832) Avstånd Metalltjocklek Lufttryck Bågspänning Bågström Mjukt kolstål Aluminium Rostfritt NR betyder att genomborrning inte rekommenderas. 22

17 AVSNITT 4 drift Elektrod ( ) Värmesköld 70/90 amp (44831) 30/50 amp (44832) Baffeltub (44838) Skärmunstycke (se motsvarande reservdelsbox för p/n) Isolator (44837) Elektrodadaptor (44840) O-ring (44841) Brännarkropp (440) PT-21AMX-brännare OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. Skärparametrar för PT-21AMX-brännaren 90AMP Data, Munstycke P/N (44835), Värmesköld P/N 2132 (44831) in mm Lufttryck psig bar Avstånd in. mm NR betyder att genomborrning inte rekommenderas. DC Volt sekunder NR NR Genomborrstid Metalltjocklek Bågspänning Metalltjocklek in mm Skärhastighet Mjukt kolstål Aluminum Rostfritt Maximum Optimum Maximum Optimum Maximum Optimum ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min)

18 AVSNITT 4 drift Skärparametrar för PT-21AMX-brännaren OBS! Delarnas referensnummer som visas inom parantes avser endast europeiska/eg enheter. 70AMP Data, Munstycke P/N (44834), Värmesköld P/N 2132 (44831) in mm Lufttryck psig bar 5 5 Avstånd in. mm DC volt sekunder NR 150 NR NR betyder att genomborrning inte rekommenderas. in mm Skärhastighet Mjukt kolstål Aluminum Rostfritt Maximum Optimum Maximum Optimum Maximum Optimum ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) /50AMP Data, Munstycke P/N (44833), Heat Shield P/N (44832) in mm Lufttryck psig bar 5 5 Avstånd in. mm NR betyder att genomborrning inte rekommenderas. DC Volt sekunder / NR / NR Bågström amp Genomborrstid Metalltjocklek Bågspänning Metalltjocklek Genomborrstid Metalltjocklek Bågspänning Metalltjocklek in mm Skärhastighet Mjukt kolstål Aluminum Rostfritt Maximum Optimum Maximum Optimum Maximum Optimum ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min) ipm (mm/min)
