1 Powercut 875 Plasmaskärpaket Handbok (SV) Den här handboken innehåller instruktioner för installation och användning av Powercut 875 skärpaket från och med serienummer (PxxJ434xxx). Artikelnummer V, CE 7,6 m (25 fot) paket Artikelnummer V, CE 7,6 m (25 fot) paket Artikelnummer V, CE 15,2 m (50 fot) paket Artikelnummer V, CE 15,2 m (50 fot) paket Artikelnummer V, 7,6 m (25 fot) paket

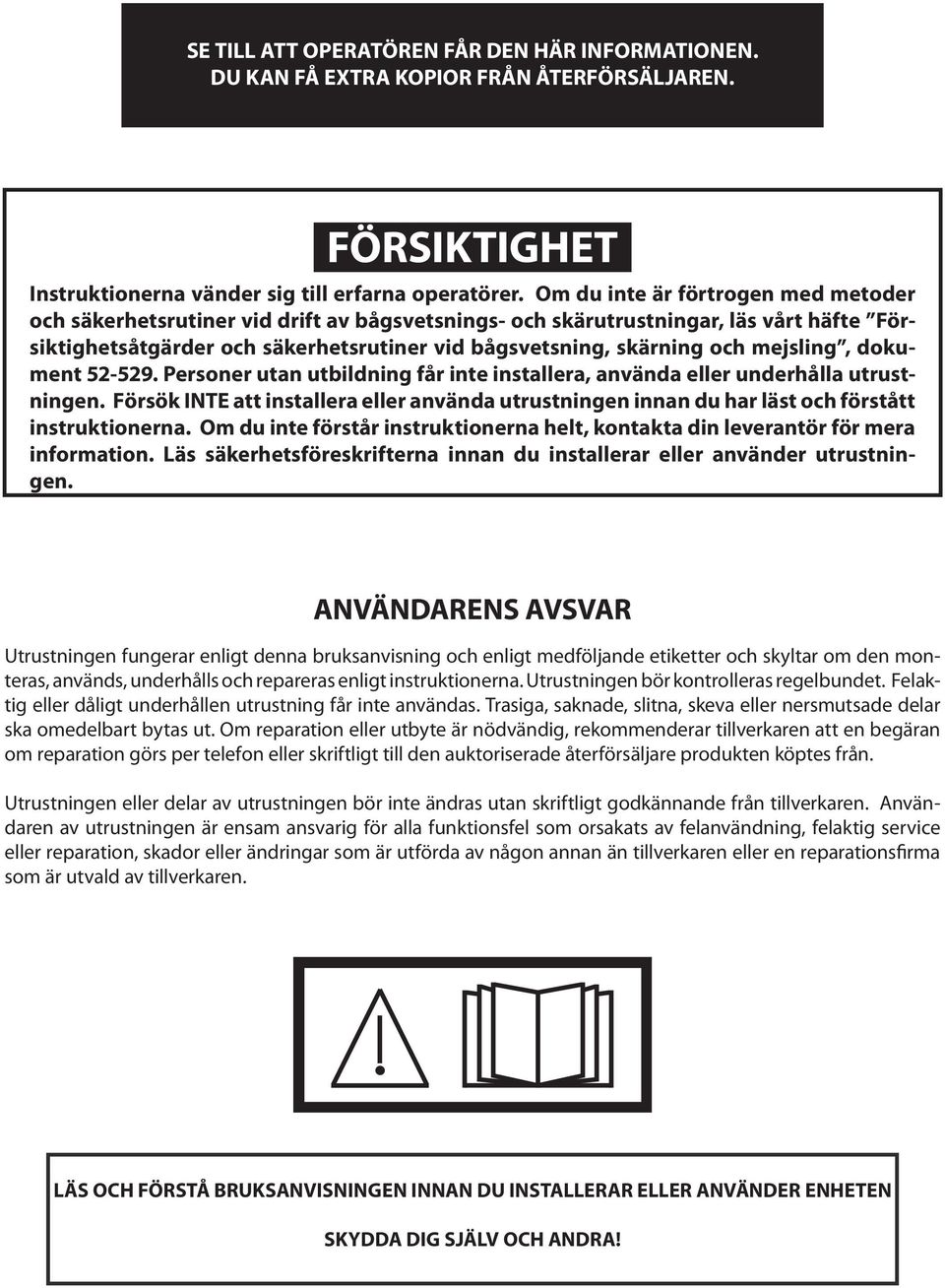

2 Se till att operatören får den här informationen. Du kan få extra kopior från återförsäljaren. Försiktighet Instruktionerna vänder sig till erfarna operatörer. Om du inte är förtrogen med metoder och säkerhetsrutiner vid drift av bågsvetsnings- och skärutrustningar, läs vårt häfte Försiktighetsåtgärder och säkerhetsrutiner vid bågsvetsning, skärning och mejsling, dokument Personer utan utbildning får inte installera, använda eller underhålla utrustningen. Försök INTE att installera eller använda utrustningen innan du har läst och förstått instruktionerna. Om du inte förstår instruktionerna helt, kontakta din leverantör för mera information. Läs säkerhetsföreskrifterna innan du installerar eller använder utrustningen. ANVÄNDARENS AVSVAR Utrustningen fungerar enligt denna bruksanvisning och enligt medföljande etiketter och skyltar om den monteras, används, underhålls och repareras enligt instruktionerna. Utrustningen bör kontrolleras regelbundet. Felaktig eller dåligt underhållen utrustning får inte användas. Trasiga, saknade, slitna, skeva eller nersmutsade delar ska omedelbart bytas ut. Om reparation eller utbyte är nödvändig, rekommenderar tillverkaren att en begäran om reparation görs per telefon eller skriftligt till den auktoriserade återförsäljare produkten köptes från. Utrustningen eller delar av utrustningen bör inte ändras utan skriftligt godkännande från tillverkaren. Användaren av utrustningen är ensam ansvarig för alla funktionsfel som orsakats av felanvändning, felaktig service eller reparation, skador eller ändringar som är utförda av någon annan än tillverkaren eller en reparationsfirma som är utvald av tillverkaren. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA!

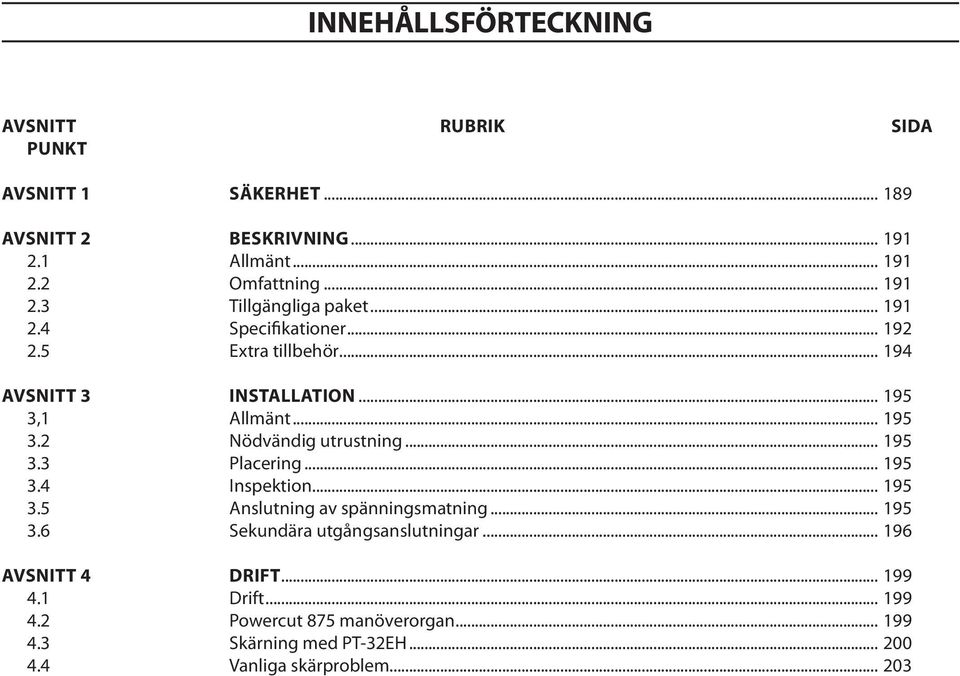

3 Innehållsförteckning Avsnitt rubrik Sida Punkt Avsnitt 1 Säkerhet Avsnitt 2 Beskrivning Allmänt Omfattning Tillgängliga paket Specifikationer Extra tillbehör Avsnitt 3 installation ,1 Allmänt Nödvändig utrustning Placering Inspektion Anslutning av spänningsmatning Sekundära utgångsanslutningar Avsnitt 4 drift Drift Powercut 875 manöverorgan Skärning med PT-32EH Vanliga skärproblem

4 Innehållsförteckning 188

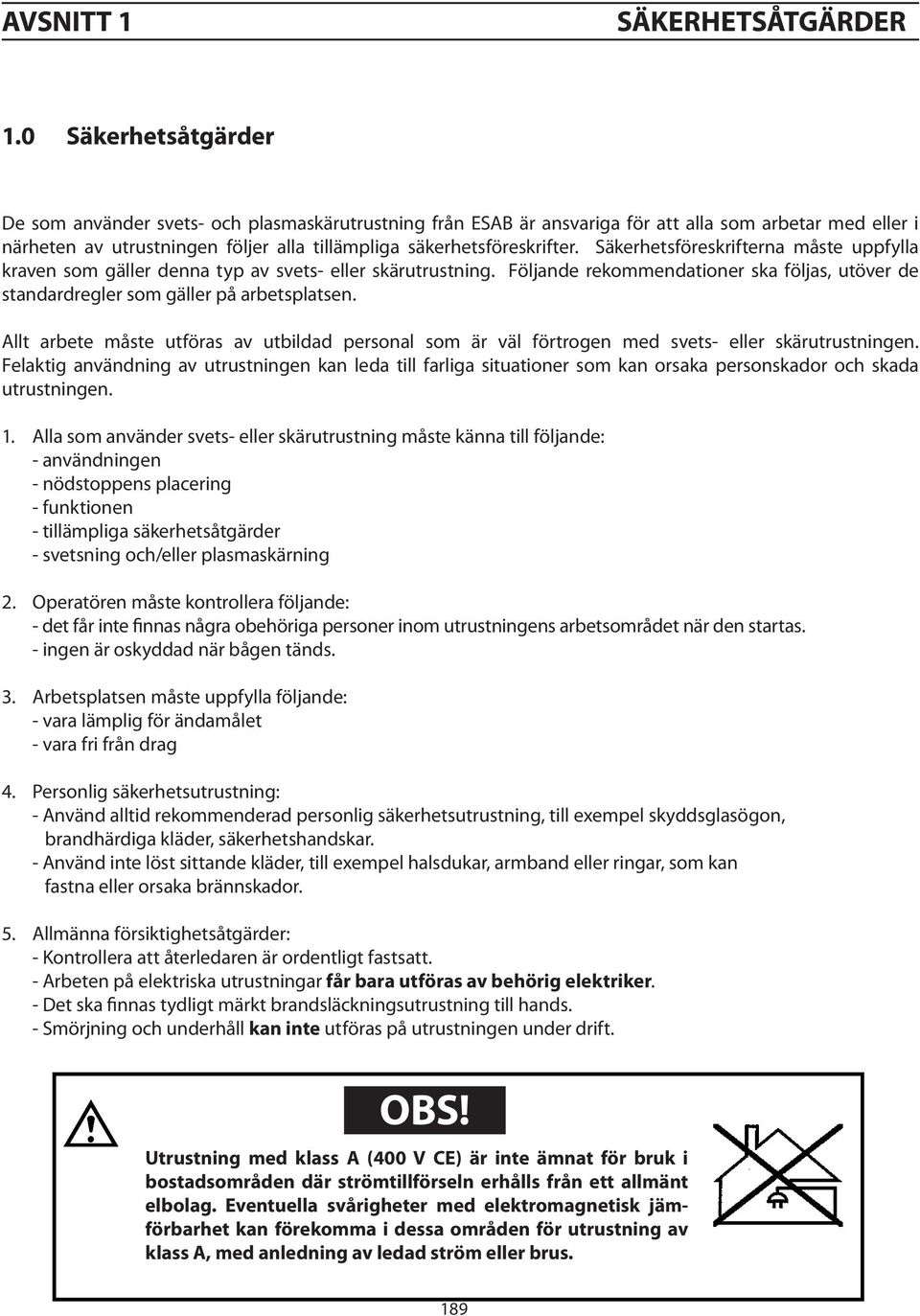

5 Avsnitt 1 Säkerhetsåtgärder 1.0 Säkerhetsåtgärder GB De som använder svets- och plasmaskärutrustning från ESAB är ansvariga för att alla som arbetar med eller i närheten av utrustningen följer alla tillämpliga säkerhetsföreskrifter. Säkerhetsföreskrifterna måste uppfylla kraven som gäller denna typ av svets- eller skärutrustning. Följande rekommendationer ska följas, utöver de standardregler som gäller på arbetsplatsen. Allt arbete måste utföras av utbildad personal som är väl förtrogen med svets- eller skärutrustningen. Arc welding and cutting can be injurious to yourself and others. Take precausions when welding. Felaktig Ask användning for your employer s av utrustningen safety practices kan leda which till farliga shouldsituationer be based onsom manufacturers kan orsaka hazard personskador data. och skada utrustningen. 1. Alla som S använder svets- eller skärutrustning måste känna till följande: - användningen S Insulate yourself from earth and the workpiece. - nödstoppens S Ensureplacering your working stance is safe. - funktionen FUMES AND GASES - Can be dangerous to health S Keep your head out of the fumes. - tillämpliga S säkerhetsåtgärder - svetsning och/eller plasmaskärning 2. Operatören S Protect måste your kontrollera eyes and body. följande: Use the correct welding screen and filter lens and wear protective clothing. - det får inte finnas några obehöriga personer inom utrustningens arbetsområdet när den startas. S Protect bystanders with suitable screens or curtains. - ingen är oskyddad när bågen tänds. 3. Arbetsplatsen måste uppfylla följande: - vara S lämplig för ändamålet - vara S fri från Warndrag bystanders of the risk. WARNING ELECTRIC SHOCK - Can kill S Install and earth the welding unit in accordance with applicable standards. Do not touch live electrical parts or electrodes with bare skin, wet gloves or wet clothing. Use ventilation, extraction at the arc, or both, to take fumes and gases away from your breathing zone and the general area. ARC RAYS - Can injure eyes and burn skin. FIRE HAZARD S Sparks (spatter) can cause fire. Make sure therefore that there are no inflammable materials nearby. NOISE - Excessive noise can damage hearing Protect your ears. Use earmuffs or other hearing protection. MALFUNCTION - Call for expert assistance in the event of malfunction. 4. Personlig säkerhetsutrustning: Read and understand the instruction manual before installing or operating. - Använd alltid rekommenderad personlig PROTECT säkerhetsutrustning, YOURSELF AND OTHERS! till exempel skyddsglasögon, brandhärdiga kläder, säkerhetshandskar. - Använd inte löst sittande kläder, till exempel halsdukar, armband eller ringar, som kan fastna eller orsaka brännskador. 5. Allmänna försiktighetsåtgärder: - Kontrollera WARNING! att återledaren är ordentligt fastsatt. - Arbeten Read på andelektriska understand utrustningar the instruction får bara manual utföras beforeav installing behörig elektriker. - Det or ska operating. finnas tydligt märkt brandsläckningsutrustning till hands. - Smörjning och underhåll kan inte utföras på utrustningen under drift. OBS! CAUTION! Utrustning med klass A (400 V CE) är inte ämnat för bruk i Class bostads A equipment områden isdär not intended strömtillförseln for use inerhålls residential från locations ett allmänt where the elbolag. electrical Eventuella power is provided svårigheter by the med public elektromagnetisk low -voltage supply jäm- system. There may be potential difficulties in ensuring electromagnic compatibility förbarhet kan of class förekomma A equipment i dessa in those områden locations, för due utrustning to conducted av asklass well as A, med radiated anledning disturbances. av ledad ström eller brus. 189 Do not dispose of electrical equipment together with normal waste!

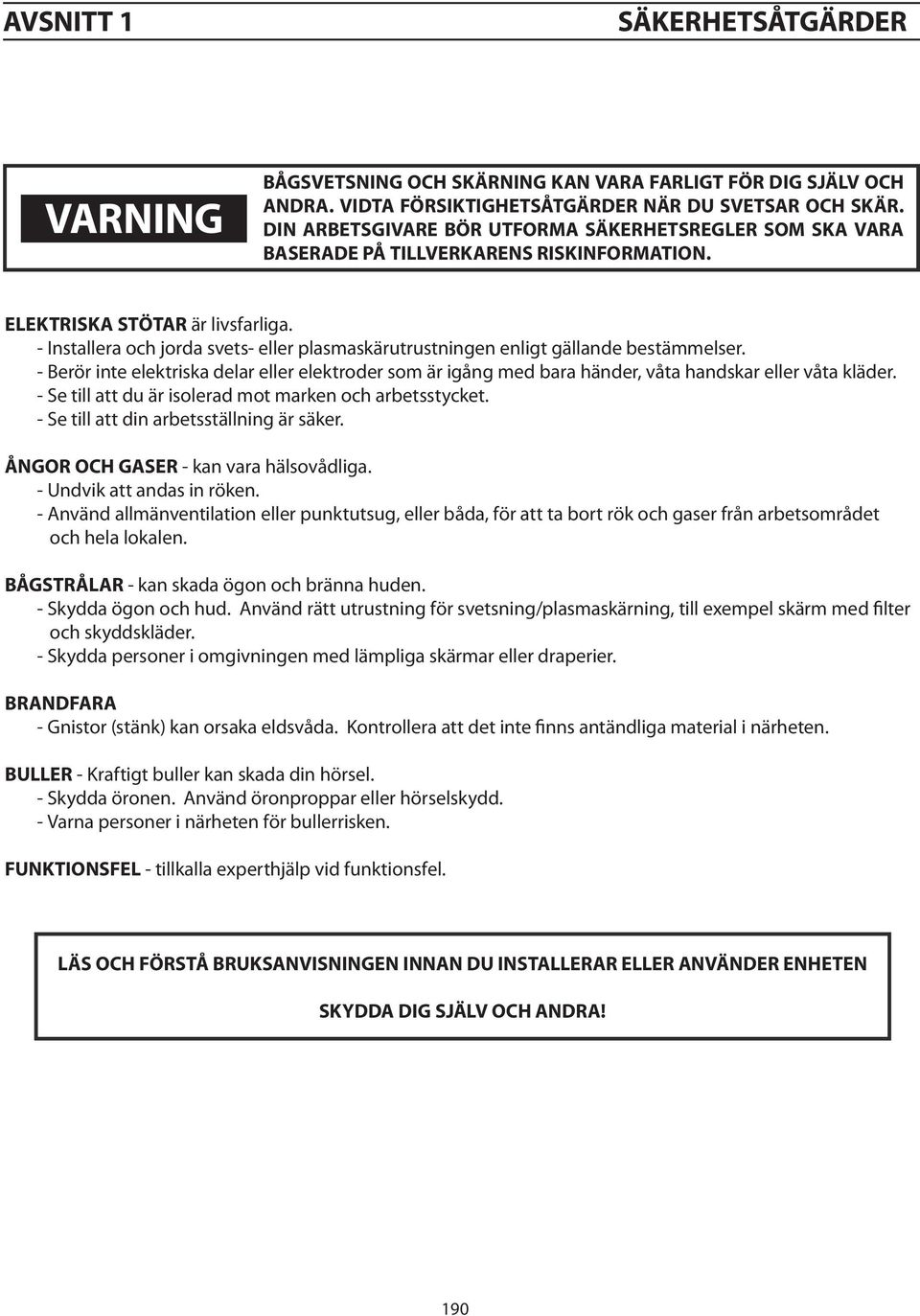

6 Avsnitt 1 Säkerhetsåtgärder VARNING BÅGSVETSNING OCH SKÄRNING KAN VARA FARLIGT FÖR DIG SJÄLV OCH ANDRA. VIDTA FÖRSIKTIGHETSÅTGÄRDER NÄR DU SVETSAR OCH SKÄR. DIN ARBETSGIVARE BÖR UTFORMA SÄKERHETSREGLER SOM SKA VARA BASERADE PÅ TILLVERKARENS RISKINFORMATION. ELEKTRISKA STÖTAR är livsfarliga. - Installera och jorda svets- eller plasmaskärutrustningen enligt gällande bestämmelser. - Berör inte elektriska delar eller elektroder som är igång med bara händer, våta handskar eller våta kläder. - Se till att du är isolerad mot marken och arbetsstycket. - Se till att din arbetsställning är säker. ÅNGOR OCH GASER - kan vara hälsovådliga. - Undvik att andas in röken. - Använd allmänventilation eller punktutsug, eller båda, för att ta bort rök och gaser från arbetsområdet och hela lokalen. BÅGSTRÅLAR - kan skada ögon och bränna huden. - Skydda ögon och hud. Använd rätt utrustning för svetsning/plasmaskärning, till exempel skärm med filter och skyddskläder. - Skydda personer i omgivningen med lämpliga skärmar eller draperier. BRANDFARA - Gnistor (stänk) kan orsaka eldsvåda. Kontrollera att det inte finns antändliga material i närheten. BULLER - Kraftigt buller kan skada din hörsel. - Skydda öronen. Använd öronproppar eller hörselskydd. - Varna personer i närheten för bullerrisken. FUNKTIONSFEL - tillkalla experthjälp vid funktionsfel. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA! 190

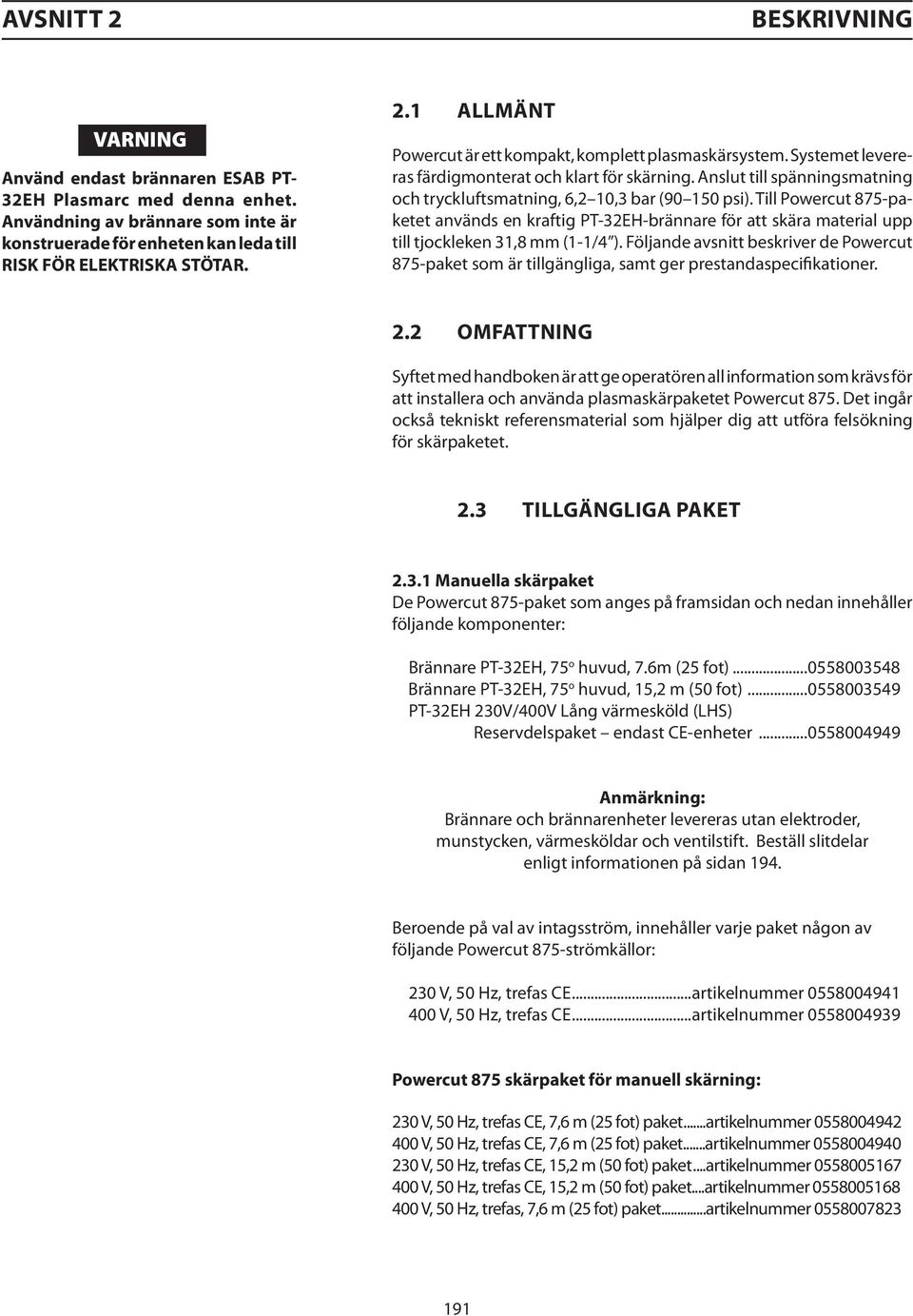

7 Avsnitt 2 Beskrivning VARNING Använd endast brännaren ESAB PT- 32EH Plasmarc med denna enhet. Användning av brännare som inte är konstruerade för enheten kan leda till RISK FÖR ELEKTRISKA STÖTAR. 2.1 Allmänt Powercut är ett kompakt, komplett plasmaskärsystem. Systemet levereras färdigmonterat och klart för skärning. Anslut till spänningsmatning och tryckluftsmatning, 6,2 10,3 bar ( psi). Till Powercut 875-paketet används en kraftig PT-32EH-brännare för att skära material upp till tjockleken 31,8 mm (1-1/4 ). Följande avsnitt beskriver de Powercut 875-paket som är tillgängliga, samt ger prestandaspecifikationer. 2.2 Omfattning Syftet med handboken är att ge operatören all information som krävs för att installera och använda plasmaskärpaketet Powercut 875. Det ingår också tekniskt referensmaterial som hjälper dig att utföra felsökning för skärpaketet. 2.3 Tillgängliga paket Manuella skärpaket De Powercut 875-paket som anges på framsidan och nedan innehåller följande komponenter: Brännare PT-32EH, 75 o huvud, 7.6m (25 fot) Brännare PT-32EH, 75 o huvud, 15,2 m (50 fot) PT-32EH 230V/400V Lång värmesköld (LHS) Reservdelspaket endast CE-enheter Anmärkning: Brännare och brännarenheter levereras utan elektroder, munstycken, värmesköldar och ventilstift. Beställ slitdelar enligt informationen på sidan 194. Beroende på val av intagsström, innehåller varje paket någon av följande Powercut 875-strömkällor: 230 V, 50 Hz, trefas CE...artikelnummer V, 50 Hz, trefas CE...artikelnummer Powercut 875 skärpaket för manuell skärning: 230 V, 50 Hz, trefas CE, 7,6 m (25 fot) paket...artikelnummer V, 50 Hz, trefas CE, 7,6 m (25 fot) paket...artikelnummer V, 50 Hz, trefas CE, 15,2 m (50 fot) paket...artikelnummer V, 50 Hz, trefas CE, 15,2 m (50 fot) paket...artikelnummer V, 50 Hz, trefas, 7,6 m (25 fot) paket...artikelnummer

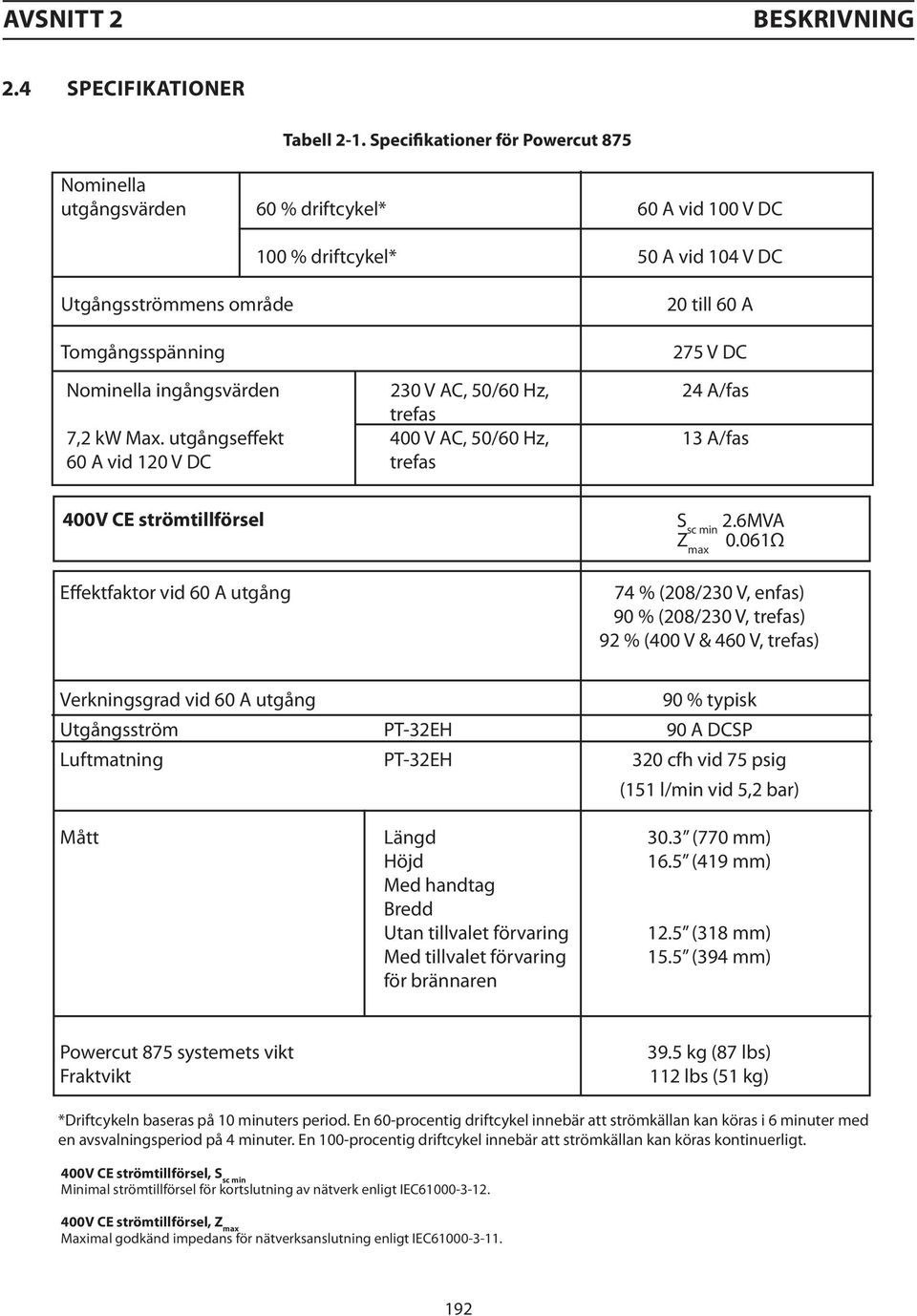

8 Avsnitt 2 Beskrivning 2.4 Specifikationer Tabell 2-1. Specifikationer för Powercut 875 Nominella utgångsvärden 60 % driftcykel* 60 A vid 100 V DC 100 % driftcykel* 50 A vid 104 V DC Utgångsströmmens område 20 till 60 A Tomgångsspänning 275 V DC Nominella ingångsvärden 230 V AC, 50/60 Hz, 24 A/fas trefas 7,2 kw Max. utgångseffekt 400 V AC, 50/60 Hz, 13 A/fas 60 A vid 120 V DC trefas 400V CE strömtillförsel Effektfaktor vid 60 A utgång S sc min 2.6MVA Z max 0.061Ω 74 % (208/230 V, enfas) 90 % (208/230 V, trefas) 92 % (400 V & 460 V, trefas) Verkningsgrad vid 60 A utgång 90 % typisk Utgångsström PT-32EH 90 A DCSP Luftmatning PT-32EH 320 cfh vid 75 psig (151 l/min vid 5,2 bar) Mått Längd 30.3 (770 mm) Höjd 16.5 (419 mm) Med handtag Bredd Utan tillvalet förvaring 12.5 (318 mm) Med tillvalet förvaring 15.5 (394 mm) för brännaren Powercut 875 systemets vikt Fraktvikt 39.5 kg (87 lbs) 112 lbs (51 kg) *Driftcykeln baseras på 10 minuters period. En 60-procentig driftcykel innebär att strömkällan kan köras i 6 minuter med en avsvalningsperiod på 4 minuter. En 100-procentig driftcykel innebär att strömkällan kan köras kontinuerligt. 400V CE strömtillförsel, S sc min Minimal strömtillförsel för kortslutning av nätverk enligt IEC V CE strömtillförsel, Z max Maximal godkänd impedans för nätverksanslutning enligt IEC

9 Avsnitt 2 Beskrivning Tabell 2-2. Specifikationer för brännaren PT-32EH Strömkapacitet (100 % driftcykel) Skärkablarnas längd Vikt 7,6 m (25 fot) 15,2 m (50 fot) 90 A DCSP 7,6 m (25 fot) eller 15,2 m (50 fot) 2,4 kg (5,2 lbs) 4,4 kg (9,6 lbs) 3,031 (77mm) 75 1,16 (27 mm) Bild 2-1. Mått för PT-32EH 3048 mm (120 ) PT-32EH SKÄRHASTIGHETER - kolstål 2540 mm (100 ) Skärhastighet 2032 mm (80 ) 1524 mm (60 ) 1016 mm (40 ) De hastigheter som anges ger snitt av god kvalitet De maximala hastigheterna är ungefär 20 % högre. 508 mm (20 ) 0 6,4 mm (0,25 ) 12,7 mm (0,50 ) 19,1 mm (0,75 ) 25,4 mm (1,00 ) 31,8 mm (1,25 ) Materialtjocklek PT-32EH Skärhastigheter Luft vid 4,8 bar (70 PSI) och utgångsström 40 A Tjocklek Skärhastighet Material mm (tum) mm/min. (tum./min.) Kolstål 1,6 mm (1/16 ) 5080 mm (200 ) 3,2 mm (1/8 ) 2489 mm (98 ) 6,4 mm (1/4 ) 914 mm (36 ) 9,5 mm (3/8 ) 457 mm (18 ) 12,7 mm (1/2 ) 279 mm (11 ) Rostfritt stål 1,6 mm (1/16 ) 3505 mm (138 ) 3,2 mm (1/8 ) 1473 mm (58 ) 6,4 mm (1/4 ) 457 mm (18 ) 9,5 mm (3/8 ) 254 mm (10 ) 12,7 mm (1/2 ) 152 mm (6 ) Aluminum 1,6 mm (1/16 ) 5080 mm (200 ) 3,2 mm (1/8 ) 2794 mm (110 ) 6,4 mm (1/4 ) 1219 mm (48 ) 9,5 mm (3/8 ) 432 mm (17 ) 12,7 mm (1/2 ) 356 mm (14 ) Bild 2-2. Skärprestanda PT-32EH / Powercut

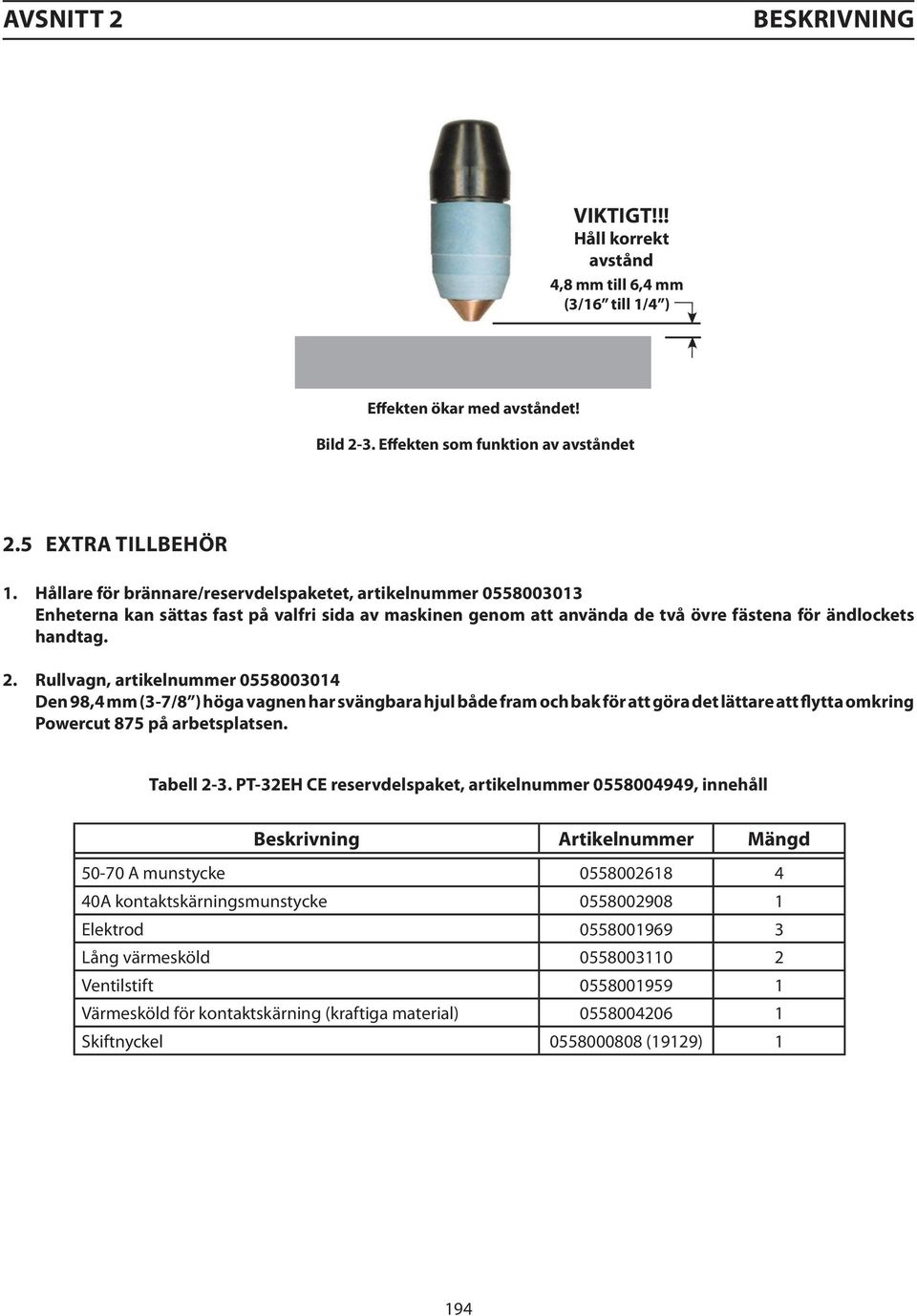

10 Avsnitt 2 Beskrivning VIKTIGT!!! Håll korrekt avstånd 4,8 mm till 6,4 mm (3/16 till 1/4 ) Effekten ökar med avståndet! Bild 2-3. Effekten som funktion av avståndet 2.5 Extra tillbehör 1. Hållare för brännare/reservdelspaketet, artikelnummer Enheterna kan sättas fast på valfri sida av maskinen genom att använda de två övre fästena för ändlockets handtag. 2. Rullvagn, artikelnummer Den 98,4 mm (3-7/8 ) höga vagnen har svängbara hjul både fram och bak för att göra det lättare att flytta omkring Powercut 875 på arbetsplatsen. Tabell 2-3. PT-32EH CE reservdelspaket, artikelnummer , innehåll Beskrivning Artikelnummer Mängd A munstycke A kontaktskärningsmunstycke Elektrod Lång värmesköld Ventilstift Värmesköld för kontaktskärning (kraftiga material) Skiftnyckel (19129) 1 194

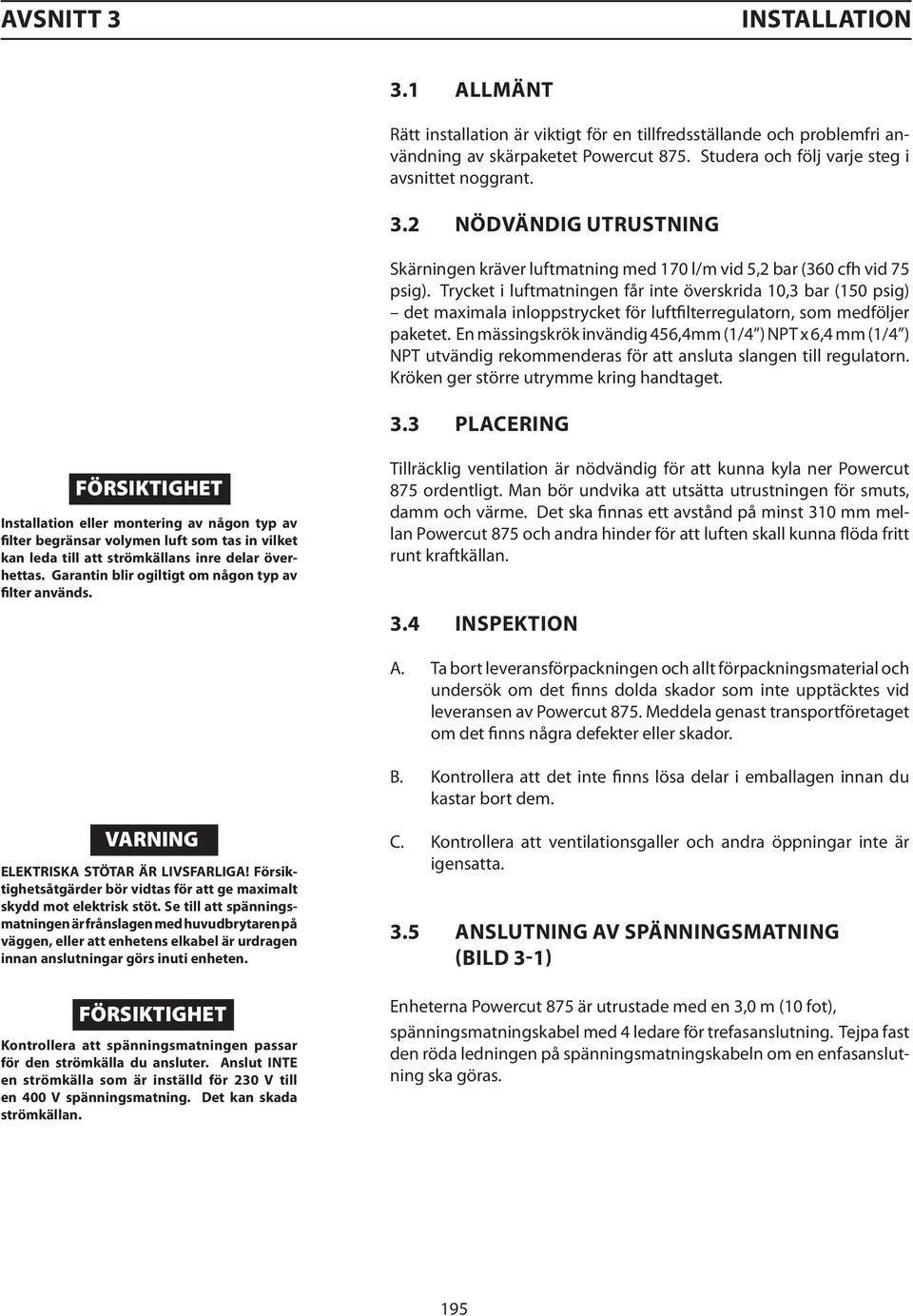

11 Avsnitt 3 Installation 3.1 Allmänt Rätt installation är viktigt för en tillfredsställande och problemfri användning av skärpaketet Powercut 875. Studera och följ varje steg i avsnittet noggrant. 3.2 Nödvändig utrustning Skärningen kräver luftmatning med 170 l/m vid 5,2 bar (360 cfh vid 75 psig). Trycket i luftmatningen får inte överskrida 10,3 bar (150 psig) det maximala inloppstrycket för luftfilterregulatorn, som medföljer paketet. En mässingskrök invändig 456,4mm (1/4 ) NPT x 6,4 mm (1/4 ) NPT utvändig rekommenderas för att ansluta slangen till regulatorn. Kröken ger större utrymme kring handtaget. 3.3 Placering FÖRSIKTIGHET Installation eller montering av någon typ av filter begränsar volymen luft som tas in vilket kan leda till att strömkällans inre delar överhettas. Garantin blir ogiltigt om någon typ av filter används. Tillräcklig ventilation är nödvändig för att kunna kyla ner Powercut 875 ordentligt. Man bör undvika att utsätta utrustningen för smuts, damm och värme. Det ska finnas ett avstånd på minst 310 mm mellan Powercut 875 och andra hinder för att luften skall kunna flöda fritt runt kraftkällan. 3.4 Inspektion A. Ta bort leveransförpackningen och allt förpackningsmaterial och undersök om det finns dolda skador som inte upptäcktes vid leveransen av Powercut 875. Meddela genast transportföretaget om det finns några defekter eller skador. B. Kontrollera att det inte finns lösa delar i emballagen innan du kastar bort dem. VARNING ELEKTRISKA STÖTAR ÄR LIVSFARLIGA! Försiktighetsåtgärder bör vidtas för att ge maximalt skydd mot elektrisk stöt. Se till att spänningsmatningen är frånslagen med huvudbrytaren på väggen, eller att enhetens elkabel är urdragen innan anslutningar görs inuti enheten. FÖRSIKTIGHET Kontrollera att spänningsmatningen passar för den strömkälla du ansluter. Anslut INTE en strömkälla som är inställd för 230 V till en 400 V spänningsmatning. Det kan skada strömkällan. C. Kontrollera att ventilationsgaller och andra öppningar inte är igensatta. 3.5 Anslutning av spänningsmatning (bild 3-1) Enheterna Powercut 875 är utrustade med en 3,0 m (10 fot), spänningsmatningskabel med 4 ledare för trefasanslutning. Tejpa fast den röda ledningen på spänningsmatningskabeln om en enfasanslutning ska göras. 195

12 Avsnitt 3 Installation VARNING Chassit måste vara anslutet till en godkänd elektrisk jordning. Annars kan utrustningen ge elektriska stötar, vilket leder till svåra brännskador eller dödsfall. Det ska finnas en väggmonterad huvudbrytare med säkringar eller automatsäkringar till spänningsmatningen (bild 3-1 och tabell 3-1 anger säkringsstorlekar). Enhetens matningskabel kan anslutas direkt till huvudbrytaren eller också kan anslutningen göras med vägguttag/ stickkontakt av lämplig utformning Om du använder vägguttag/stickkontakt, använd lämpliga matningskablar för att ansluta kontaktdonet till huvudbrytaren enligt rekommendationerna i tabell 3-1. Tabell 3-1. Rekommenderade storlekar Matningsledningar och ledningssäkringar Krav på spänningsmatningen Matnings- och Säkrings- V fas A jordledning storlek CU/AWG A/fas A/fas A OBS!!! 400V CE krav för strömtillförsel: Högspänningsutrustning kan påverka strömtillförseln från dess primära strömkälla. Därför kan restriktion och krav gällande maximal tillåtlig anslutning av impedans för huvudledning eller godkänd minimal tillförsel för gränssnittspunkt för allmän utrustning gälla för viss utrustning (se teknisk data). I detta fall är det i intresse för den person som installerar eller använder utrustningen att försäkra sig om att rådfråga distribueringsansvarig om nödvändigt om utrustningen kan anslutas. VARNING Kontrollera att strömkällans spänningsmatning är avstängd vid huvudbrytaren på väggen och att matningskabeln är utdragen innan kablar ansluts till spänningskällans utgångsanslutningar. 3.6 Sekundära utgångsanslutningar (Se bild 3-1) 1. För operatörens säkerhet sitter brännarens anslutningar på utgångsplinten bakom frontpanelens nedre del. Ta bort skyddslocket över utgångsplinten på strömkällans nedre frontpanel. 2. Trä igenom spänningsmatningskabeln, pilotbågens kabeln och brytarkabeln för PT-32EH genom den öppna bussningen i höljet. Anslut spänningsmatningskabeln till brännarens nippel (vänstergänga). Anslut pilotbågens kabel till pilotbågens adapter och brytarkabeln till brännarens brytarnippel på utgångsanslutningen. Dra åt spänningsmatningskabeln och pilotbågens kabel med nyckel. Se till att brytarkabelns kontaktdon sitter fast ordentligt. 3. Sätt tillbaka spänningskällans skyddslock. 4. Anslut luftmatningen till filterregulatorns intagsnippel. 5. Sätt fast återledaren på arbetsstycket. Se till att arbetsstycket är anslutet till en lämplig jordning med en jordkabel i rätt storlek. 196

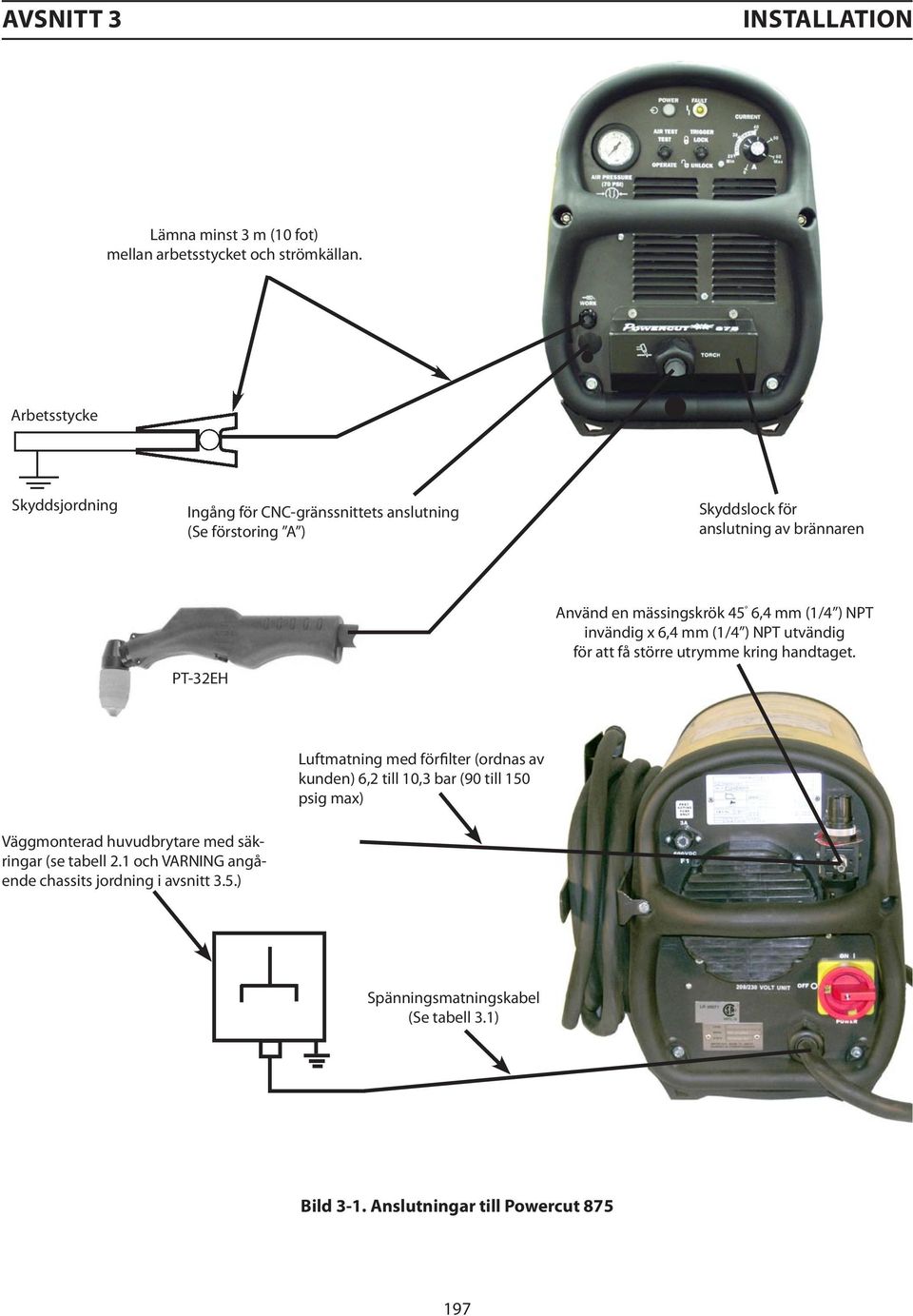

13 Avsnitt 3 Installation Lämna minst 3 m (10 fot) mellan arbetsstycket och strömkällan. Arbetsstycke Skyddsjordning Ingång för CNC-gränssnittets anslutning (Se förstoring A ) Skyddslock för anslutning av brännaren PT-32EH Använd en mässingskrök 45 6,4 mm (1/4 ) NPT invändig x 6,4 mm (1/4 ) NPT utvändig för att få större utrymme kring handtaget. Luftmatning med förfilter (ordnas av kunden) 6,2 till 10,3 bar (90 till 150 psig max) Väggmonterad huvudbrytare med säkringar (se tabell 2.1 och VARNING angående chassits jordning i avsnitt 3.5.) Spänningsmatningskabel (Se tabell 3.1) Bild 3-1. Anslutningar till Powercut

14 Avsnitt 3 Installation 198

15 Avsnitt 4 drift VARNING ELEKTRISKA STÖTAR är livsfarliga. ANVÄND INTE enheten med höljet borttaget. Slå INTE på spänningen medan du håller i eller bär enheten. Rör INTE några delar på brännaren framför brännarens handtag (munstycke, värmesköld, elektrod) när spänningen är påslagen. VARNING Strålningen från bågen kan ge brännskador på ögon och hud. BULLER kan skada hörseln. Använd svetshjälm med linsskydd klass 6 eller 7. Bär skydd för ögon, öron och kropp. FÖRSIKTIGHET Placera Powercut 875 minst 3 meter (10 fot) från skärområdet. Gnistor och het slagg från skärningen kan skada enheten. 4.1 Drift 4.2 Powercut 875 manöverorgan (bild 4-1) A. Huvudbrytare (på bakre panelen). När den är påslagen, lyser den vita pilotlampan som visar att styrkretsen är påslagen och att kylfläkten går. B. Reglage för utgångsström. Kan ställas in i området 20 till 60 A. C. Lufttestbrytare/luftregulator. När luftfilterregulatorn är i testpositionen, kan regulatorn ställas in på önskat tryck 4,5 5,2 bar (65 75 psig) innan skärningen. Låt luften flöda under några minuter. Då försvinner eventuell kondens som kan ha samlats under tiden enheten varit avstängd. Sätt brytaren i läge DRIFT innan skärningen påbörjas. D. Knapplås. Om knapplåset sätts i låsläget, kan brännarens knapp släppas upp när skärbågen har tänts. För att släcka bågen när skärningen är klar, tryck och släpp ut brännarens knapp igen eller dra bort brännaren från arbetsstycket. Om knapplåset inte används, måste brännarens knapp hållas intryckt under hela skärningen och sen släppas när skärningen är färdig. E. Fellampor. Lyser gult under följande förhållanden och driften avbryts. Flödesfel:Fellampan lyser men släcks under ungefär en tiondels sekund varje sekund. Det betyder att matningens lufttryck är lågt eller att mottryck saknas. Övertemperatur: Fellampan är släckt men blinkar till under ungefär en tiondels sekund varje sekund. Det betyder att driftscykeln har överskridits. Låt strömkällan svalna innan skärningen åter påbörjas. Hög/låg matningsspänning: Fellampan blinkar snabbt (fem gånger per sekund). Det betyder att matningsspänningen ligger 15 % över eller under ingångens nominella spänning. Överström: Fellampan lyser kontinuerligt. Det betyder att ingångsströmmen har överskridits. Alla felsignaler visas minst 10 sekunder. Om felet försvinner, kommer alla lampor att återställas automatiskt, utom den för överström. För att återställa överströmsfelet måste spänningen slås från i 5 sekunder och sedan slås på igen. F. Lufttrycksmätare: Rekommenderat lufttryck bör ställas in på 4,8 bar (70 psi). 199

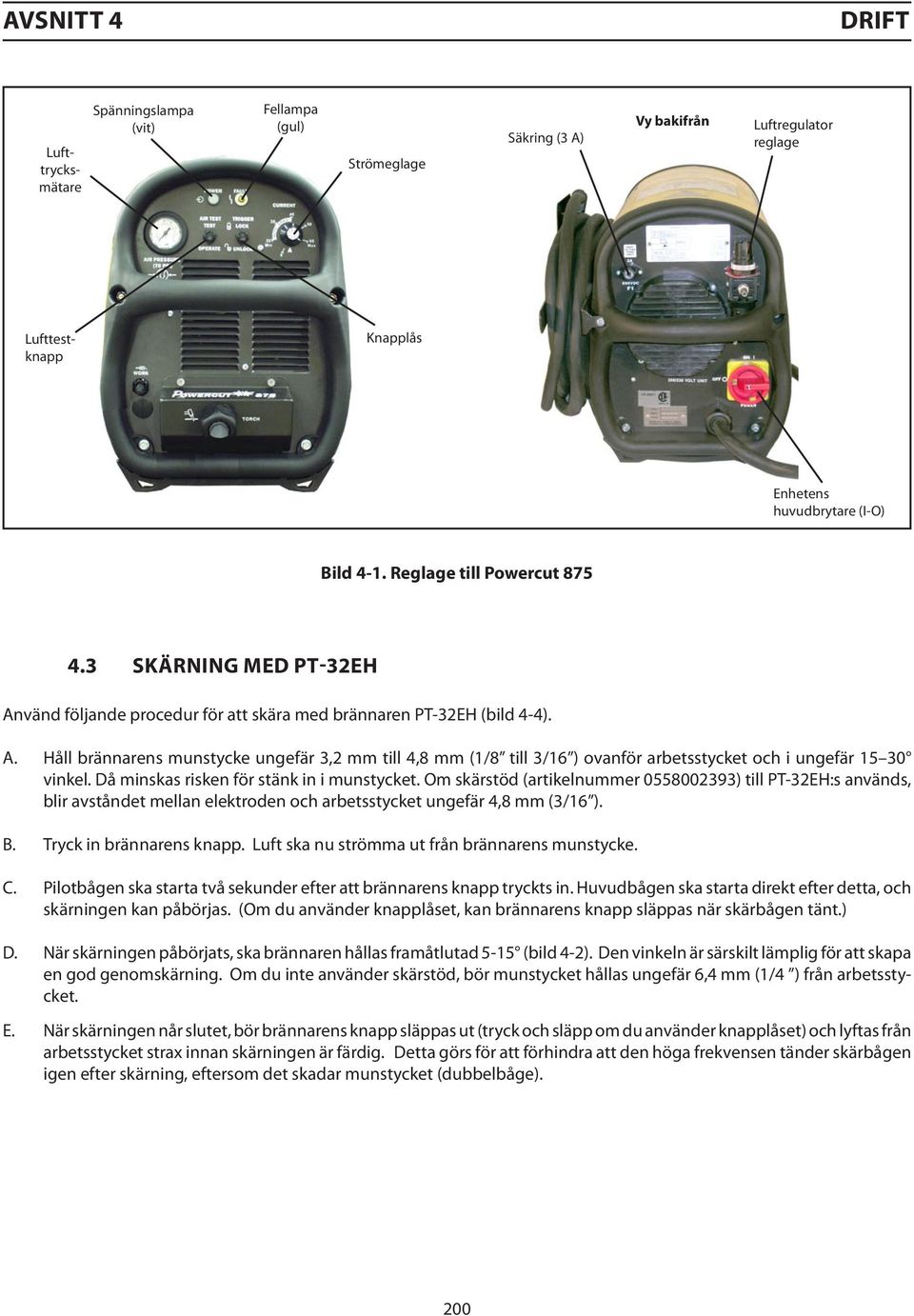

16 Avsnitt 4 drift Lufttrycksmätare Spänningslampa (vit) Fellampa (gul) Strömeglage Säkring (3 A) Vy bakifrån Luftregulator reglage Lufttestknapp Knapplås Enhetens huvudbrytare (I-O) Bild 4-1. Reglage till Powercut Skärning med PT-32EH Använd följande procedur för att skära med brännaren PT-32EH (bild 4-4). A. Håll brännarens munstycke ungefär 3,2 mm till 4,8 mm (1/8 till 3/16 ) ovanför arbetsstycket och i ungefär vinkel. Då minskas risken för stänk in i munstycket. Om skärstöd (artikelnummer ) till PT-32EH:s används, blir avståndet mellan elektroden och arbetsstycket ungefär 4,8 mm (3/16 ). B. Tryck in brännarens knapp. Luft ska nu strömma ut från brännarens munstycke. C. Pilotbågen ska starta två sekunder efter att brännarens knapp tryckts in. Huvudbågen ska starta direkt efter detta, och skärningen kan påbörjas. (Om du använder knapplåset, kan brännarens knapp släppas när skärbågen tänt.) D. När skärningen påbörjats, ska brännaren hållas framåtlutad 5-15 (bild 4-2). Den vinkeln är särskilt lämplig för att skapa en god genomskärning. Om du inte använder skärstöd, bör munstycket hållas ungefär 6,4 mm (1/4 ) från arbetsstycket. E. När skärningen når slutet, bör brännarens knapp släppas ut (tryck och släpp om du använder knapplåset) och lyftas från arbetsstycket strax innan skärningen är färdig. Detta görs för att förhindra att den höga frekvensen tänder skärbågen igen efter skärning, eftersom det skadar munstycket (dubbelbåge). 200

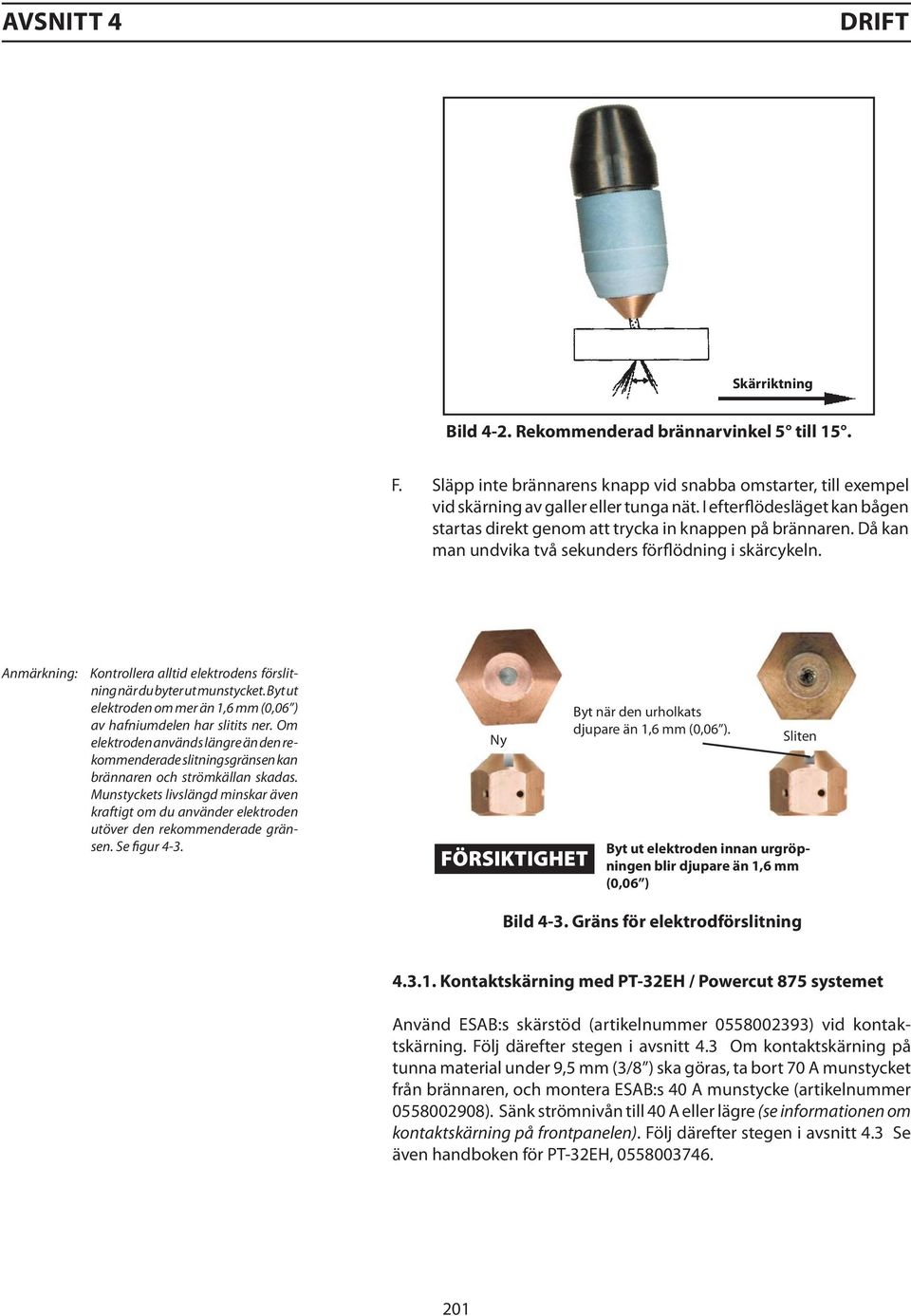

17 Avsnitt 4 drift Skärriktning Bild 4-2. Rekommenderad brännarvinkel 5 till 15. F. Släpp inte brännarens knapp vid snabba omstarter, till exempel vid skärning av galler eller tunga nät. I efterflödesläget kan bågen startas direkt genom att trycka in knappen på brännaren. Då kan man undvika två sekunders förflödning i skärcykeln. Anmärkning: Kontrollera alltid elektrodens förslitning när du byter ut munstycket. Byt ut elektroden om mer än 1,6 mm (0,06 ) av hafniumdelen har slitits ner. Om elektroden används längre än den rekommenderade slitningsgränsen kan brännaren och strömkällan skadas. Munstyckets livslängd minskar även kraftigt om du använder elektroden utöver den rekommenderade gränsen. Se figur 4-3. Ny FÖRSIKTIGHET Byt när den urholkats djupare än 1,6 mm (0,06 ). Sliten Byt ut elektroden innan ur gröpning en blir djupare än 1,6 mm (0,06 ) Bild 4-3. Gräns för elektrodförslitning Kontaktskärning med PT-32EH / Powercut 875 systemet Använd ESAB:s skärstöd (artikelnummer ) vid kontaktskärning. Följ därefter stegen i avsnitt 4.3 Om kontaktskärning på tunna material under 9,5 mm (3/8 ) ska göras, ta bort 70 A munstycket från brännaren, och montera ESAB:s 40 A munstycke (artikelnummer ). Sänk strömnivån till 40 A eller lägre (se informationen om kontaktskärning på frontpanelen). Följ därefter stegen i avsnitt 4.3 Se även handboken för PT-32EH,

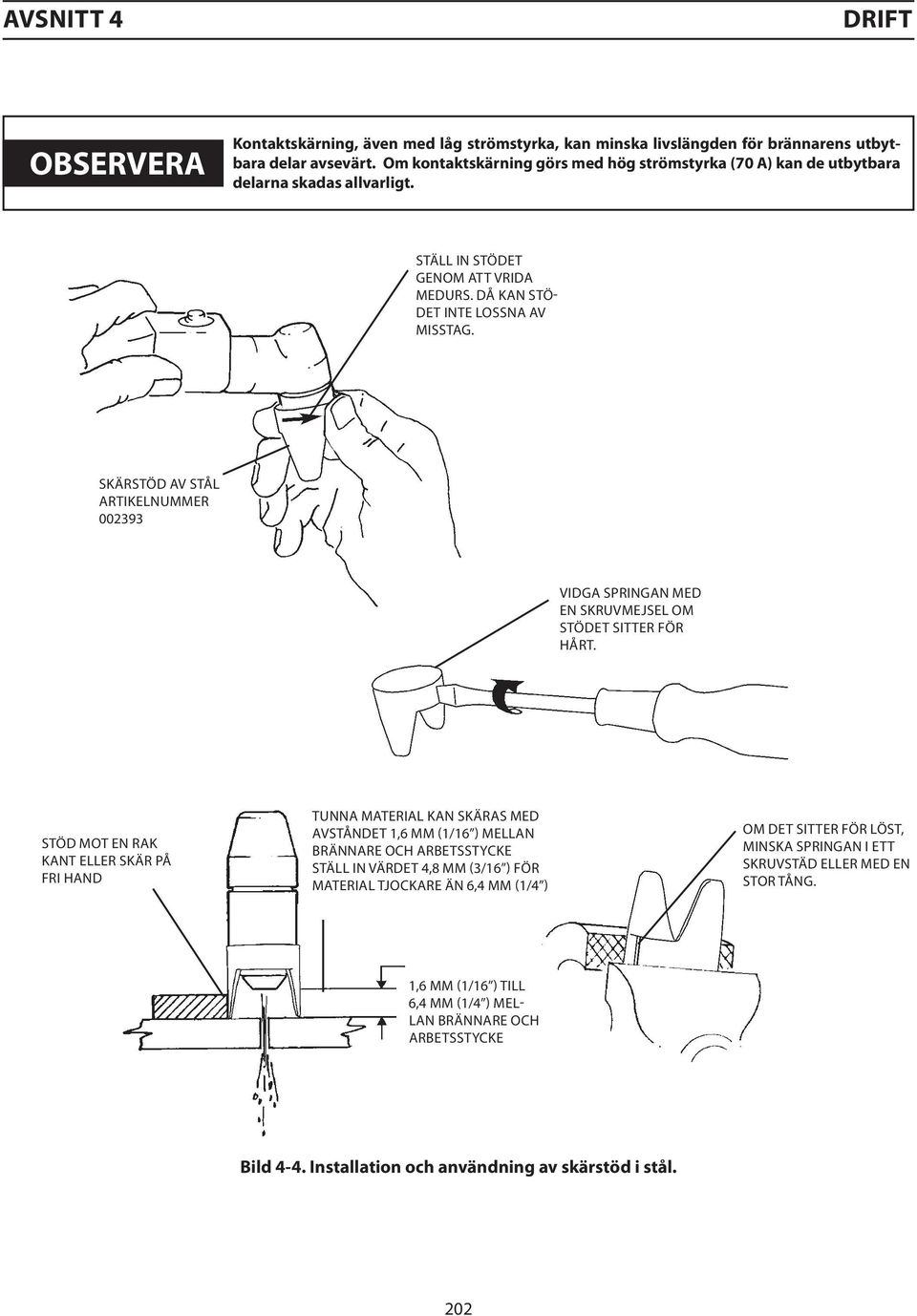

18 Avsnitt 4 drift OBSERVERA Kontaktskärning, även med låg strömstyrka, kan minska livslängden för brännarens utbytbara delar avsevärt. Om kontaktskärning görs med hög strömstyrka (70 A) kan de utbytbara delarna skadas allvarligt. Ställ in stödet genom att vrida medurs. Då kan stödet inte lossna av misstag. Skärstöd av stål artikelnummer Vidga springan med en skruvmejsel om stödet sitter för hårt. Stöd mot en rak kant eller skär på fri hand Tunna material kan skäras med avståndet 1,6 mm (1/16 ) mellan brännare och arbetsstycke Ställ in värdet 4,8 mm (3/16 ) för material tjockare än 6,4 mm (1/4 ) Om det sitter för löst, minska springan i ett skruvstäd eller med en stor tång. 1,6 mm (1/16 ) till 6,4 mm (1/4 ) mellan brännare och arbetsstycke Bild 4-4. Installation och användning av skärstöd i stål. 202

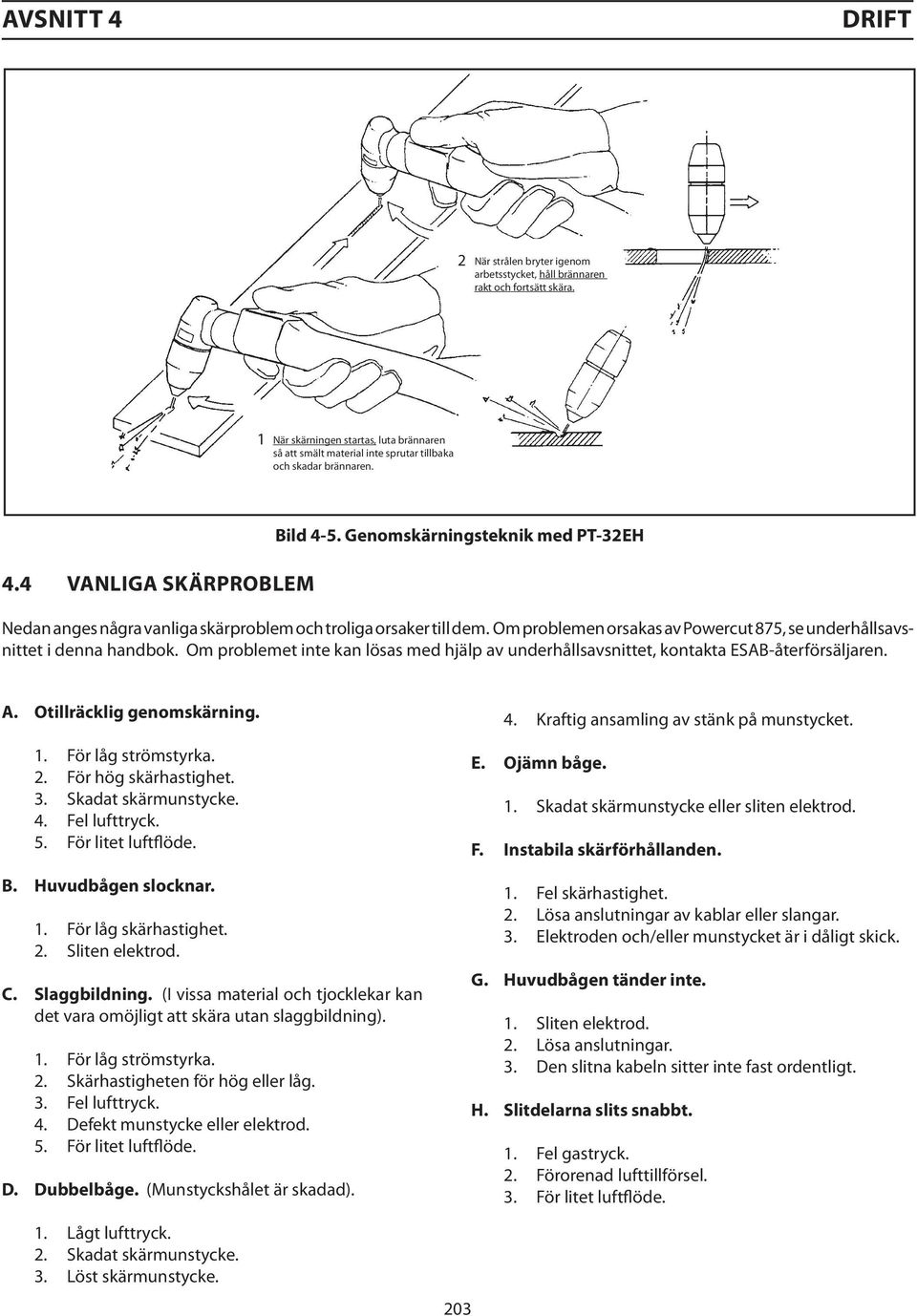

19 Avsnitt 4 drift 2 När strålen bryter igenom arbetsstycket, håll brännaren rakt och fortsätt skära. 1 När skärningen startas, luta brännaren så att smält material inte sprutar tillbaka och skadar brännaren. 4.4 Vanliga skärproblem Bild 4-5. Genomskärningsteknik med PT-32EH Nedan anges några vanliga skärproblem och troliga orsaker till dem. Om problemen orsakas av Powercut 875, se underhållsavsnittet i denna handbok. Om problemet inte kan lösas med hjälp av underhållsavsnittet, kontakta ESAB-återförsäljaren. A. Otillräcklig genomskärning. 1. För låg strömstyrka. 2. För hög skärhastighet. 3. Skadat skärmunstycke. 4. Fel lufttryck. 5. För litet luftflöde. B. Huvudbågen slocknar. 1. För låg skärhastighet. 2. Sliten elektrod. C. Slaggbildning. (I vissa material och tjocklekar kan det vara omöjligt att skära utan slaggbildning). 1. För låg strömstyrka. 2. Skärhastigheten för hög eller låg. 3. Fel lufttryck. 4. Defekt munstycke eller elektrod. 5. För litet luftflöde. D. Dubbelbåge. (Munstyckshålet är skadad). 1. Lågt lufttryck. 2. Skadat skärmunstycke. 3. Löst skärmunstycke Kraftig ansamling av stänk på munstycket. E. Ojämn båge. 1. Skadat skärmunstycke eller sliten elektrod. F. Instabila skärförhållanden. 1. Fel skärhastighet. 2. Lösa anslutningar av kablar eller slangar. 3. Elektroden och/eller munstycket är i dåligt skick. G. Huvudbågen tänder inte. 1. Sliten elektrod. 2. Lösa anslutningar. 3. Den slitna kabeln sitter inte fast ordentligt. H. Slitdelarna slits snabbt. 1. Fel gastryck. 2. Förorenad lufttillförsel. 3. För litet luftflöde.

20 Avsnitt 4 drift 204
