PCC-10. Cirkulator för plasmakylmedel. Instruktionshandbok (SV)

Transkript

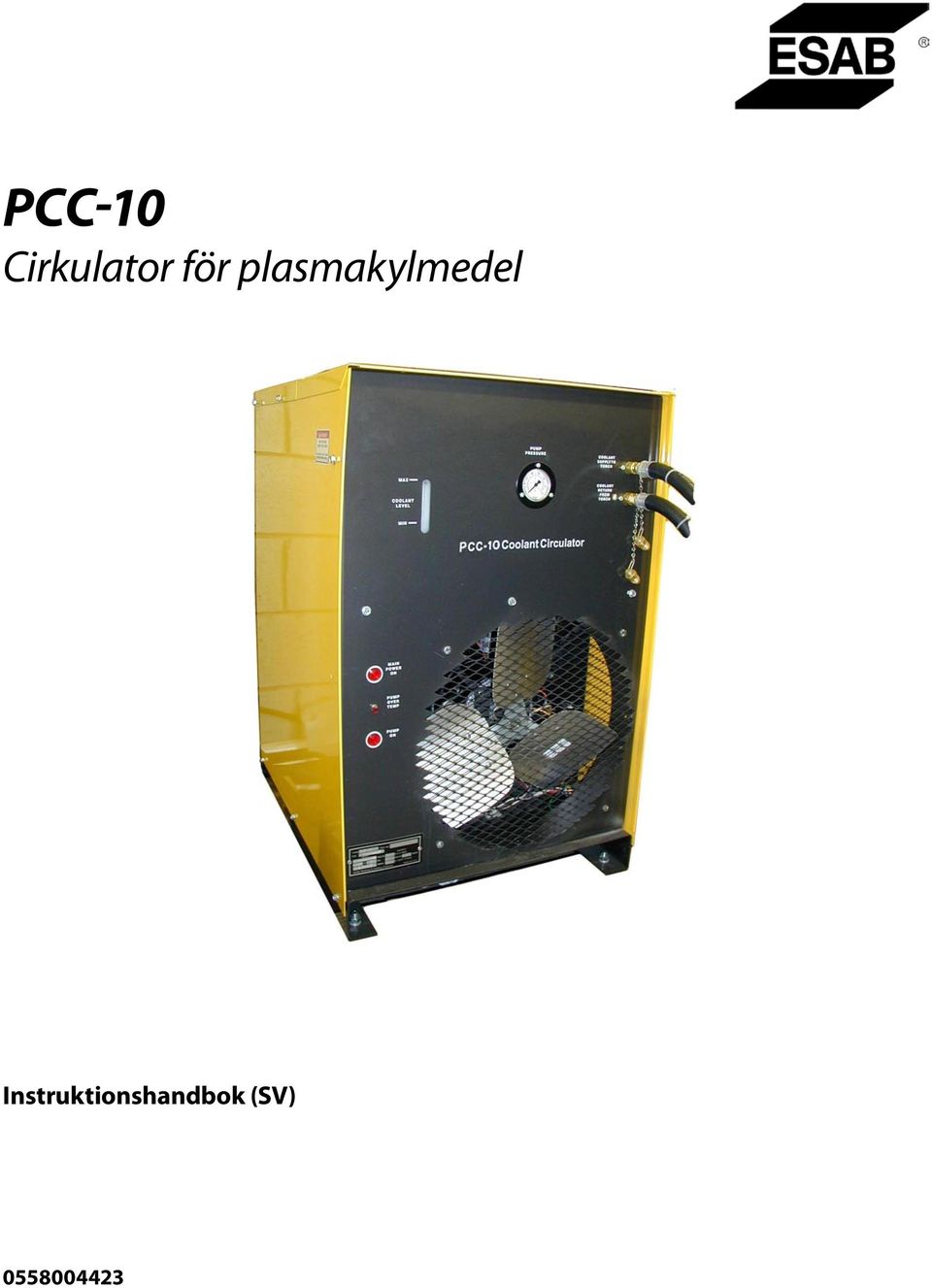

1 PCC-10 Cirkulator för plasmakylmedel Instruktionshandbok (SV)

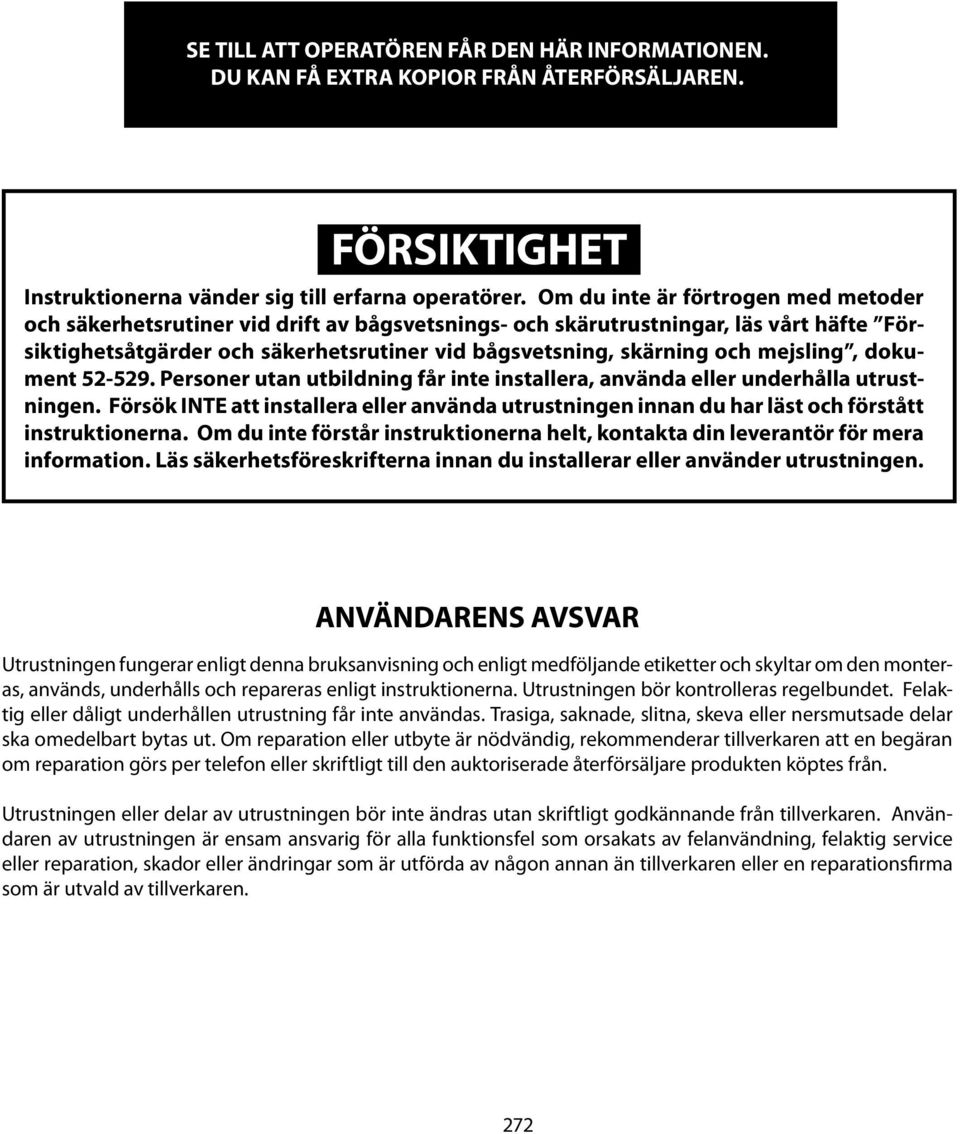

2 Se till att operatören får den här informationen. Du kan få extra kopior från återförsäljaren. Försiktighet Instruktionerna vänder sig till erfarna operatörer. Om du inte är förtrogen med metoder och säkerhetsrutiner vid drift av bågsvetsnings- och skärutrustningar, läs vårt häfte Försiktighetsåtgärder och säkerhetsrutiner vid bågsvetsning, skärning och mejsling, dokument Personer utan utbildning får inte installera, använda eller underhålla utrustningen. Försök INTE att installera eller använda utrustningen innan du har läst och förstått instruktionerna. Om du inte förstår instruktionerna helt, kontakta din leverantör för mera information. Läs säkerhetsföreskrifterna innan du installerar eller använder utrustningen. ANVÄNDARENS AVSVAR Utrustningen fungerar enligt denna bruksanvisning och enligt medföljande etiketter och skyltar om den monteras, används, underhålls och repareras enligt instruktionerna. Utrustningen bör kontrolleras regelbundet. Felaktig eller dåligt underhållen utrustning får inte användas. Trasiga, saknade, slitna, skeva eller nersmutsade delar ska omedelbart bytas ut. Om reparation eller utbyte är nödvändig, rekommenderar tillverkaren att en begäran om reparation görs per telefon eller skriftligt till den auktoriserade återförsäljare produkten köptes från. Utrustningen eller delar av utrustningen bör inte ändras utan skriftligt godkännande från tillverkaren. Användaren av utrustningen är ensam ansvarig för alla funktionsfel som orsakats av felanvändning, felaktig service eller reparation, skador eller ändringar som är utförda av någon annan än tillverkaren eller en reparationsfirma som är utvald av tillverkaren. 272

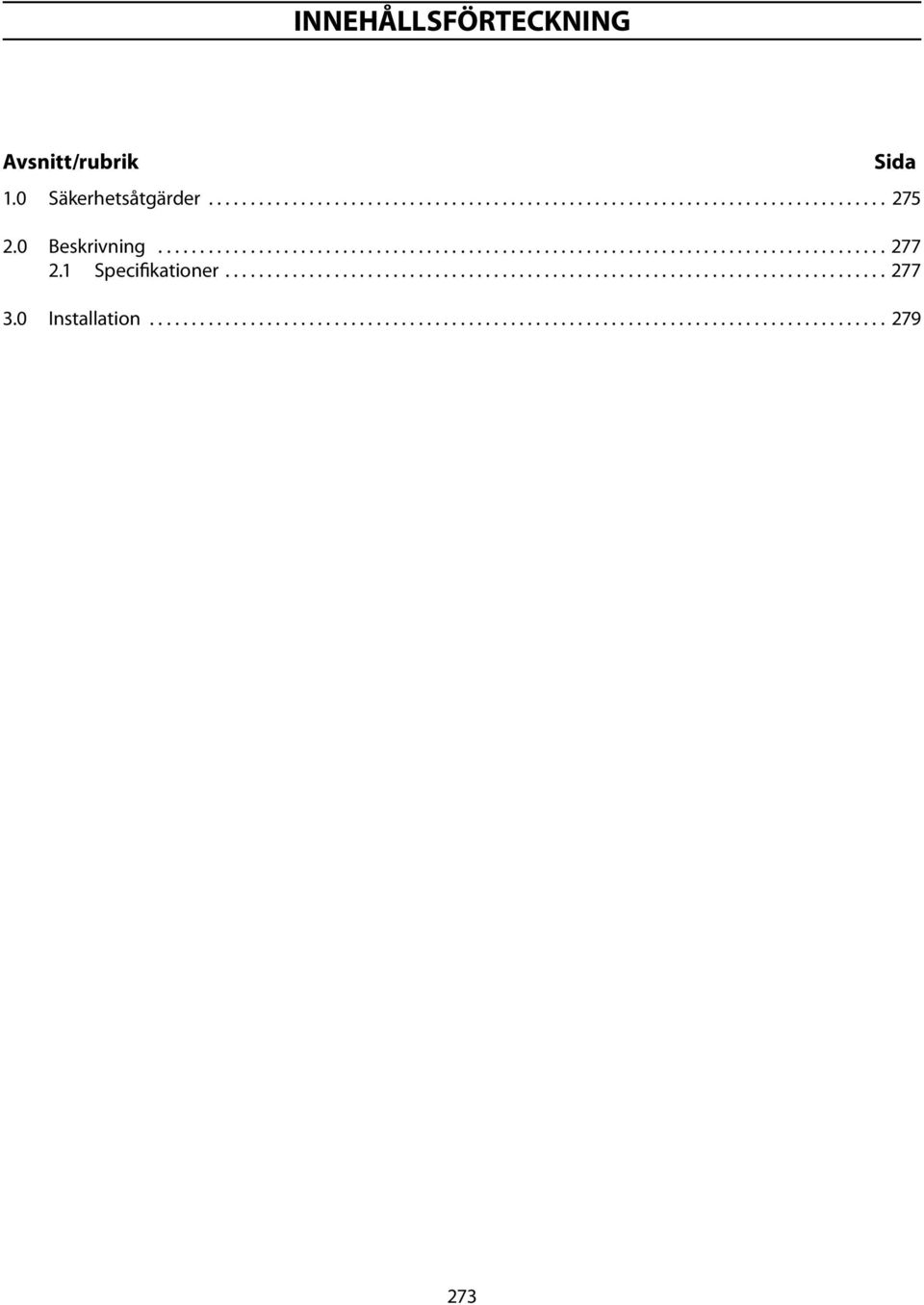

3 INNEHÅLLSFÖRTECKNING Avsnitt/rubrik Sida 1.0 Säkerhetsåtgärder Beskrivning Specifikationer Installation

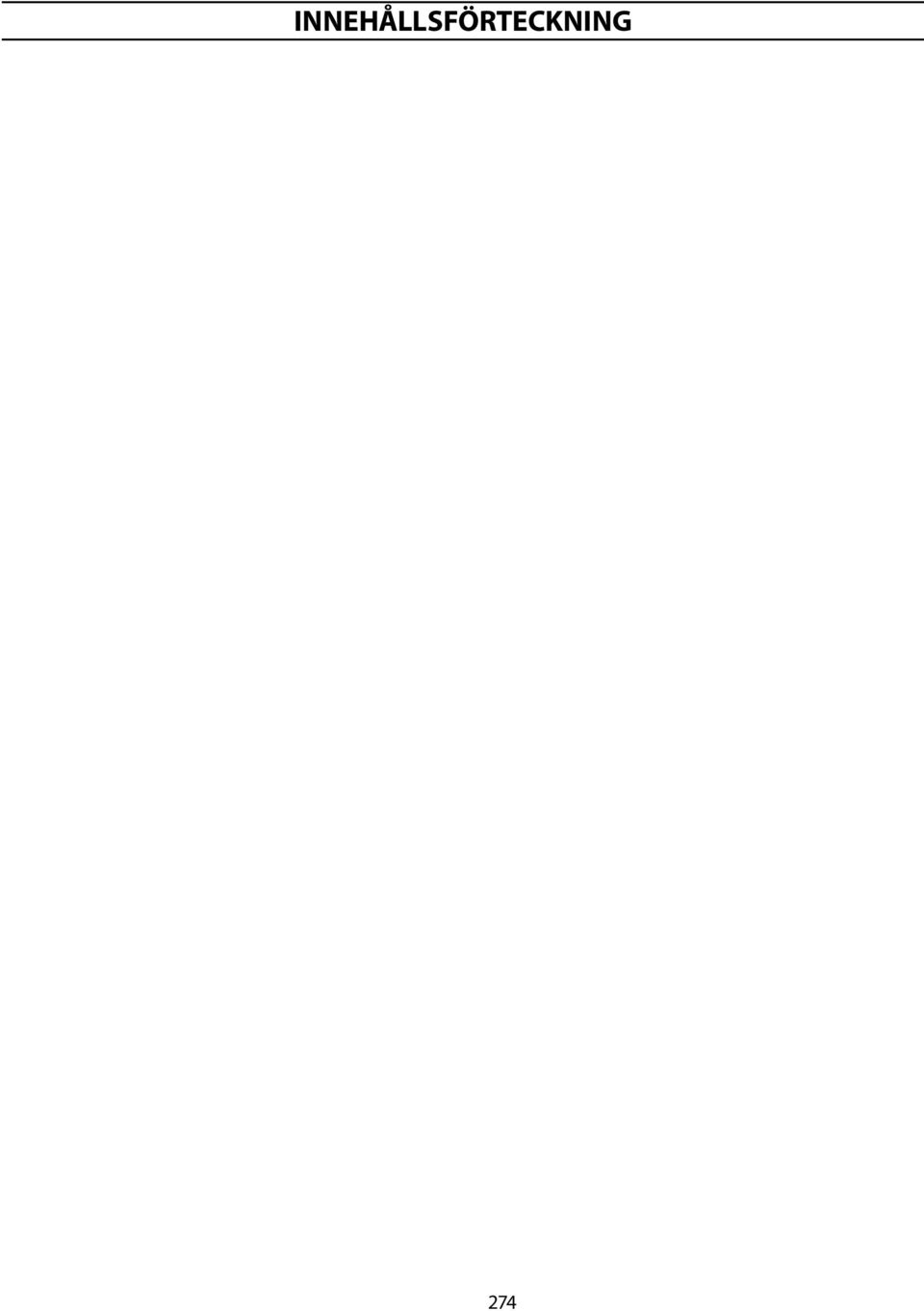

4 INNEHÅLLSFÖRTECKNING 274

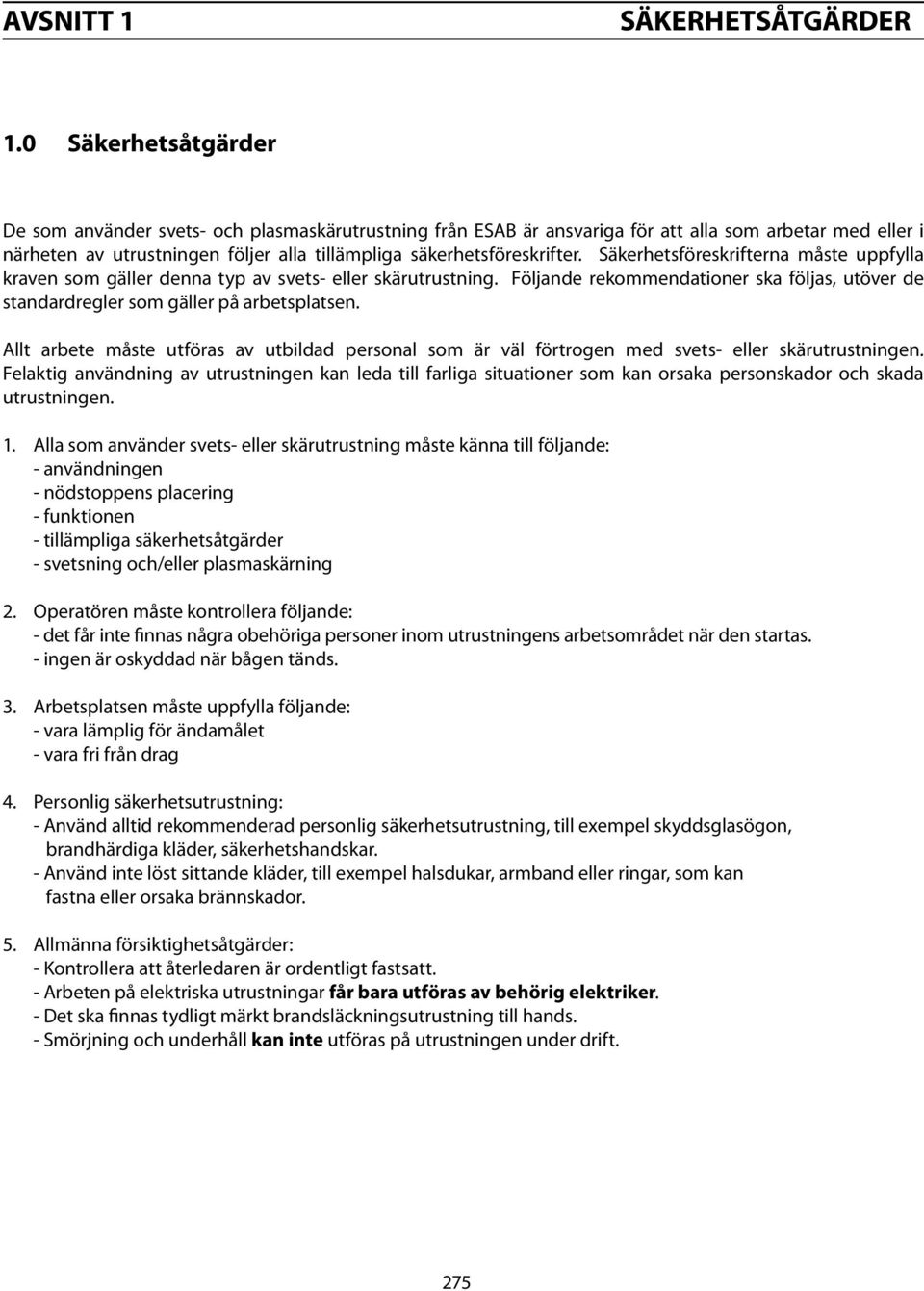

5 Avsnitt 1 Säkerhetsåtgärder 1.0 Säkerhetsåtgärder De som använder svets- och plasmaskärutrustning från ESAB är ansvariga för att alla som arbetar med eller i närheten av utrustningen följer alla tillämpliga säkerhetsföreskrifter. Säkerhetsföreskrifterna måste uppfylla kraven som gäller denna typ av svets- eller skärutrustning. Följande rekommendationer ska följas, utöver de standardregler som gäller på arbetsplatsen. Allt arbete måste utföras av utbildad personal som är väl förtrogen med svets- eller skärutrustningen. Felaktig användning av utrustningen kan leda till farliga situationer som kan orsaka personskador och skada utrustningen. 1. Alla som använder svets- eller skärutrustning måste känna till följande: - användningen - nödstoppens placering - funktionen - tillämpliga säkerhetsåtgärder - svetsning och/eller plasmaskärning 2. Operatören måste kontrollera följande: - det får inte finnas några obehöriga personer inom utrustningens arbetsområdet när den startas. - ingen är oskyddad när bågen tänds. 3. Arbetsplatsen måste uppfylla följande: - vara lämplig för ändamålet - vara fri från drag 4. Personlig säkerhetsutrustning: - Använd alltid rekommenderad personlig säkerhetsutrustning, till exempel skyddsglasögon, brandhärdiga kläder, säkerhetshandskar. - Använd inte löst sittande kläder, till exempel halsdukar, armband eller ringar, som kan fastna eller orsaka brännskador. 5. Allmänna försiktighetsåtgärder: - Kontrollera att återledaren är ordentligt fastsatt. - Arbeten på elektriska utrustningar får bara utföras av behörig elektriker. - Det ska finnas tydligt märkt brandsläckningsutrustning till hands. - Smörjning och underhåll kan inte utföras på utrustningen under drift. 275

6 Avsnitt 1 Säkerhetsåtgärder VARNING BÅGSVETSNING OCH SKÄRNING KAN VARA FARLIGT FÖR DIG SJÄLV OCH ANDRA. VIDTA FÖRSIKTIGHETSÅTGÄRDER NÄR DU SVETSAR OCH SKÄR. DIN ARBETSGIVARE BÖR UTFORMA SÄKERHETSREGLER SOM SKA VARA BASERADE PÅ TILLVERKARENS RISKINFORMATION. ELEKTRISKA STÖTAR är livsfarliga. - Installera och jorda svets- eller plasmaskärutrustningen enligt gällande bestämmelser. - Berör inte elektriska delar eller elektroder som är igång med bara händer, våta handskar eller våta kläder. - Se till att du är isolerad mot marken och arbetsstycket. - Se till att din arbetsställning är säker. ÅNGOR OCH GASER - kan vara hälsovådliga. - Undvik att andas in röken. - Använd allmänventilation eller punktutsug, eller båda, för att ta bort rök och gaser från arbetsområdet och hela lokalen. BÅGSTRÅLAR - kan skada ögon och bränna huden. - Skydda ögon och hud. Använd rätt utrustning för svetsning/plasmaskärning, till exempel skärm med filter och skyddskläder. - Skydda personer i omgivningen med lämpliga skärmar eller draperier. BRANDFARA - Gnistor (stänk) kan orsaka eldsvåda. Kontrollera att det inte finns antändliga material i närheten. BULLER - Kraftigt buller kan skada din hörsel. - Skydda öronen. Använd öronproppar eller hörselskydd. - Varna personer i närheten för bullerrisken. FUNKTIONSFEL - tillkalla experthjälp vid funktionsfel. LÄS OCH FÖRSTÅ BRUKSANVISNINGEN INNAN DU INSTALLERAR ELLER ANVÄNDER ENHETEN SKYDDA DIG SJÄLV OCH ANDRA! 276

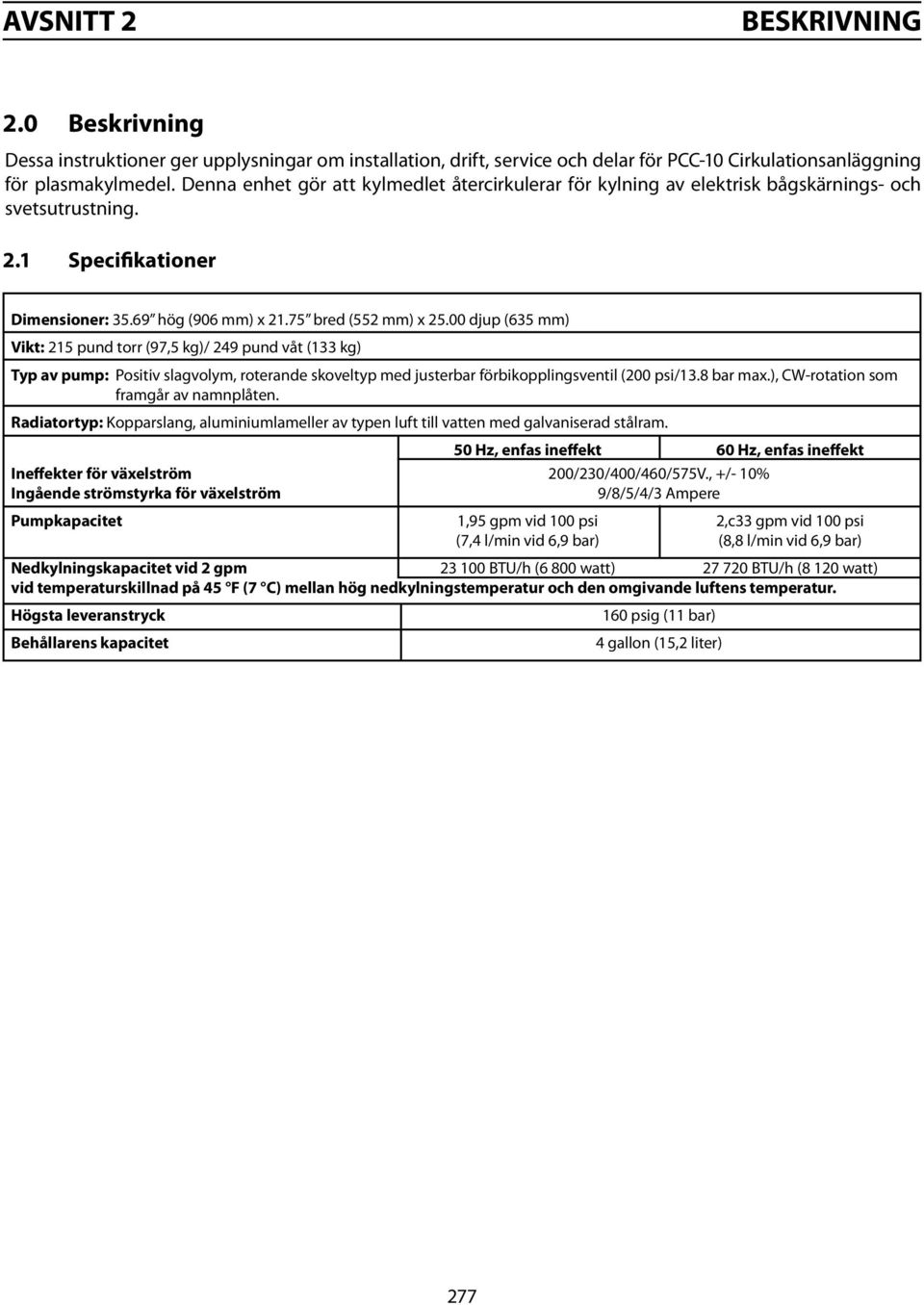

7 AVSNITT 2 BESKRIVNING 2.0 Beskrivning Dessa instruktioner ger upplysningar om installation, drift, service och delar för PCC-10 Cirkulationsanläggning för plasmakylmedel. Denna enhet gör att kylmedlet återcirkulerar för kylning av elektrisk bågskärnings- och svetsutrustning. 2.1 Specifikationer Dimensioner: hög (906 mm) x bred (552 mm) x djup (635 mm) Vikt: 215 pund torr (97,5 kg)/ 249 pund våt (133 kg) Typ av pump: Positiv slagvolym, roterande skoveltyp med justerbar förbikopplingsventil (200 psi/13.8 bar max.), CW-rotation som framgår av namnplåten. Radiatortyp: Kopparslang, aluminiumlameller av typen luft till vatten med galvaniserad stålram. 50 Hz, enfas ineffekt 60 Hz, enfas ineffekt Ineffekter för växelström 200/230/400/460/575V., +/- 10% Ingående strömstyrka för växelström 9/8/5/4/3 Ampere Pumpkapacitet 1,95 gpm vid 100 psi 2,c33 gpm vid 100 psi (7,4 l/min vid 6,9 bar) (8,8 l/min vid 6,9 bar) Nedkylningskapacitet vid 2 gpm BTU/h (6 800 watt) BTU/h (8 120 watt) vid temperaturskillnad på 45 F (7 C) mellan hög nedkylningstemperatur och den omgivande luftens temperatur. Högsta leveranstryck Behållarens kapacitet 160 psig (11 bar) 4 gallon (15,2 liter) 277

8 AVSNITT 2 BESKRIVNING 278

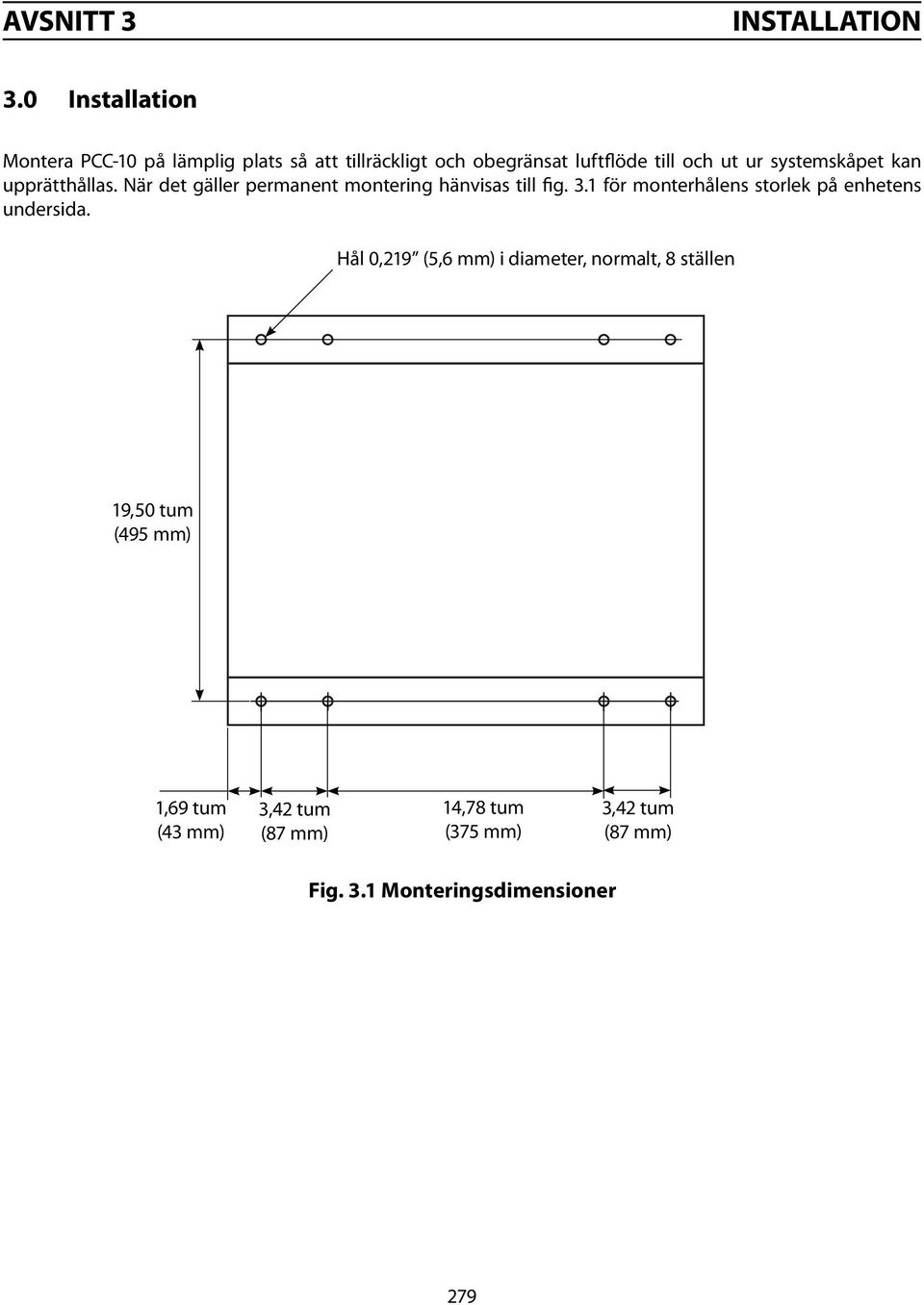

9 AVSNITT 3 Installation 3.0 Installation Montera PCC-10 på lämplig plats så att tillräckligt och obegränsat luftflöde till och ut ur systemskåpet kan upprätthållas. När det gäller permanent montering hänvisas till fig. 3.1 för monterhålens storlek på enhetens undersida. Hål 0,219 (5,6 mm) i diameter, normalt, 8 ställen 19,50 tum (495 mm) 1,69 tum (43 mm) 3,42 tum (87 mm) 14,78 tum (375 mm) 3,42 tum (87 mm) Fig. 3.1 Monteringsdimensioner 279

10 AVSNITT 3 Installation 3.1 Anslutningar för ineffekt Om elkabeln som levereras med cirkulationsanläggningen saknas, måste treledarkabel motsvarande erfordrad ineffekt monteras. Kabeln måste ha ringpluggar på 0,25 tum (6,4 mm) monterade på maskinänden. Anslut elpluggarna till terminalerna L1 och L2 på ineffektsterminalen TB1 och jordpluggen på baksidan av fläktens supportpanel. En anordning för dragavlastning tillhandahålls för att leda en elkabel genom kåpans bakre panel. Se fig. 3.2 för rätt länkplacering av inspänningen, fig. 3.2 visar länken på plats för inmatning på 575 volt. Elinstallation måste stå i överensstämmelse med lokala elektriska bestämmelser för denna typ av utrustning. OBS: Motorn levereras från leverantören med ledningar för 115 VAC. Installationen av ledningarna måste omkonfigureras för bruk av 230 VAC. Se ledningsinformationspanelen på motorn för en korrekt ledningskonfigurering för 230 VAC VAC INPUT L TO AUX COOLER 12 DANGER HIGH VOLTAGE L2 13 INPUT POWER Fig. 3.2 Spänningslänkar 280

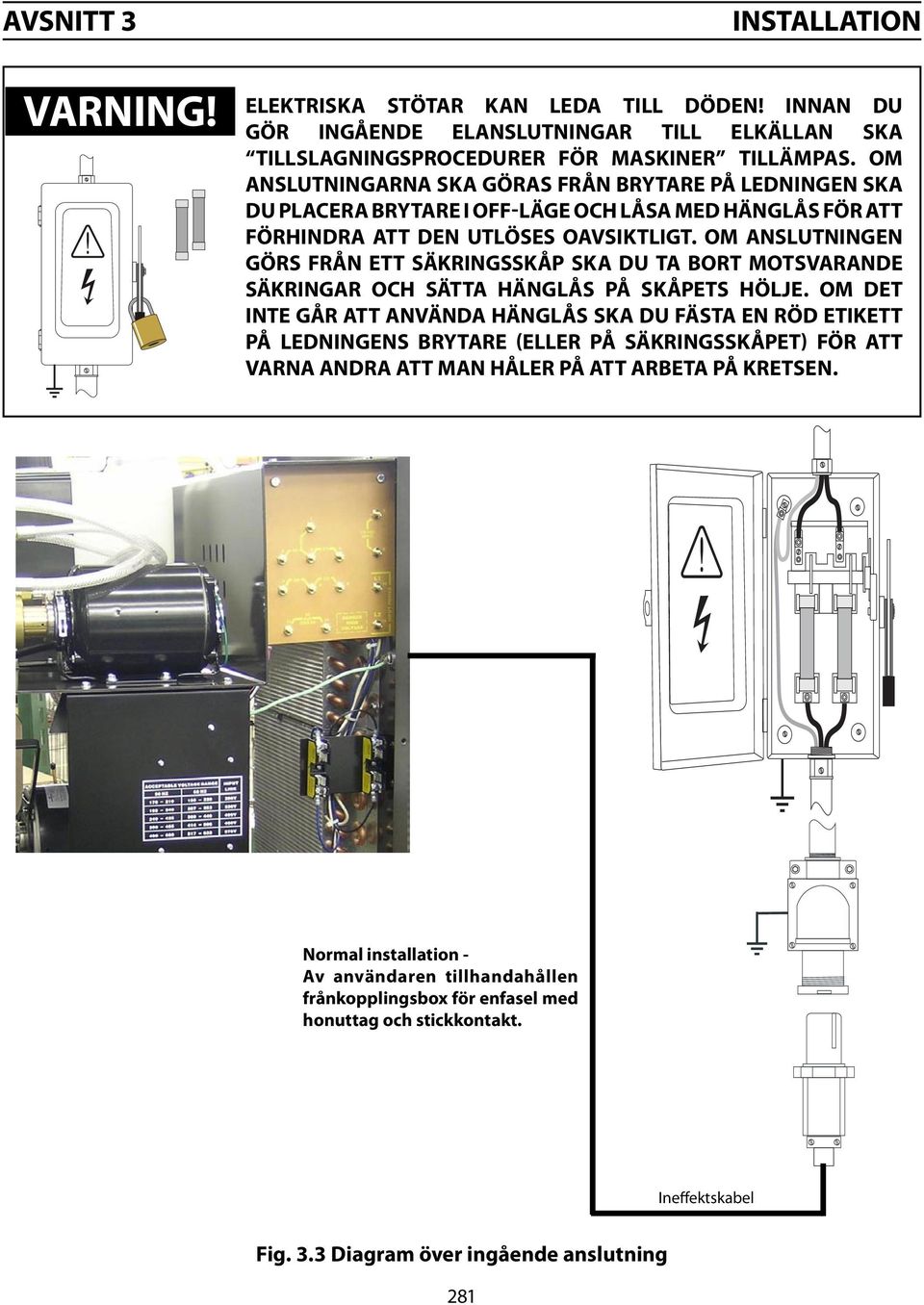

11 AVSNITT 3 Installation VARNING! ELEKTRISKA STÖTAR KAN LEDA TILL DÖDEN! INNAN DU GÖR INGÅENDE ELANSLUTNINGAR TILL ELKÄLLAN SKA TILLSLAGNINGSPROCEDURER FÖR MASKINER TILLÄMPAS. OM ANSLUTNINGARNA SKA GÖRAS FRÅN BRYTARE PÅ LEDNINGEN SKA DU PLACERA BRYTARE I OFF-LÄGE OCH LÅSA MED HÄNGLÅS FÖR ATT FÖRHINDRA ATT DEN UTLÖSES OAVSIKTLIGT. OM ANSLUTNINGEN GÖRS FRÅN ETT SÄKRINGSSKÅP SKA DU TA BORT MOTSVARANDE SÄKRINGAR OCH SÄTTA HÄNGLÅS PÅ SKÅPETS HÖLJE. OM DET INTE GÅR ATT ANVÄNDA HÄNGLÅS SKA DU FÄSTA EN RÖD ETIKETT PÅ LEDNINGENS BRYTARE (ELLER PÅ SÄKRINGSSKÅPET) FÖR ATT VARNA ANDRA ATT MAN HÅLER PÅ ATT ARBETA PÅ KRETSEN. Normal installation - Av användaren tillhandahållen frånkopplingsbox för enfasel med honuttag och stickkontakt. Ineffektskabel Fig. 3.3 Diagram över ingående anslutning 281

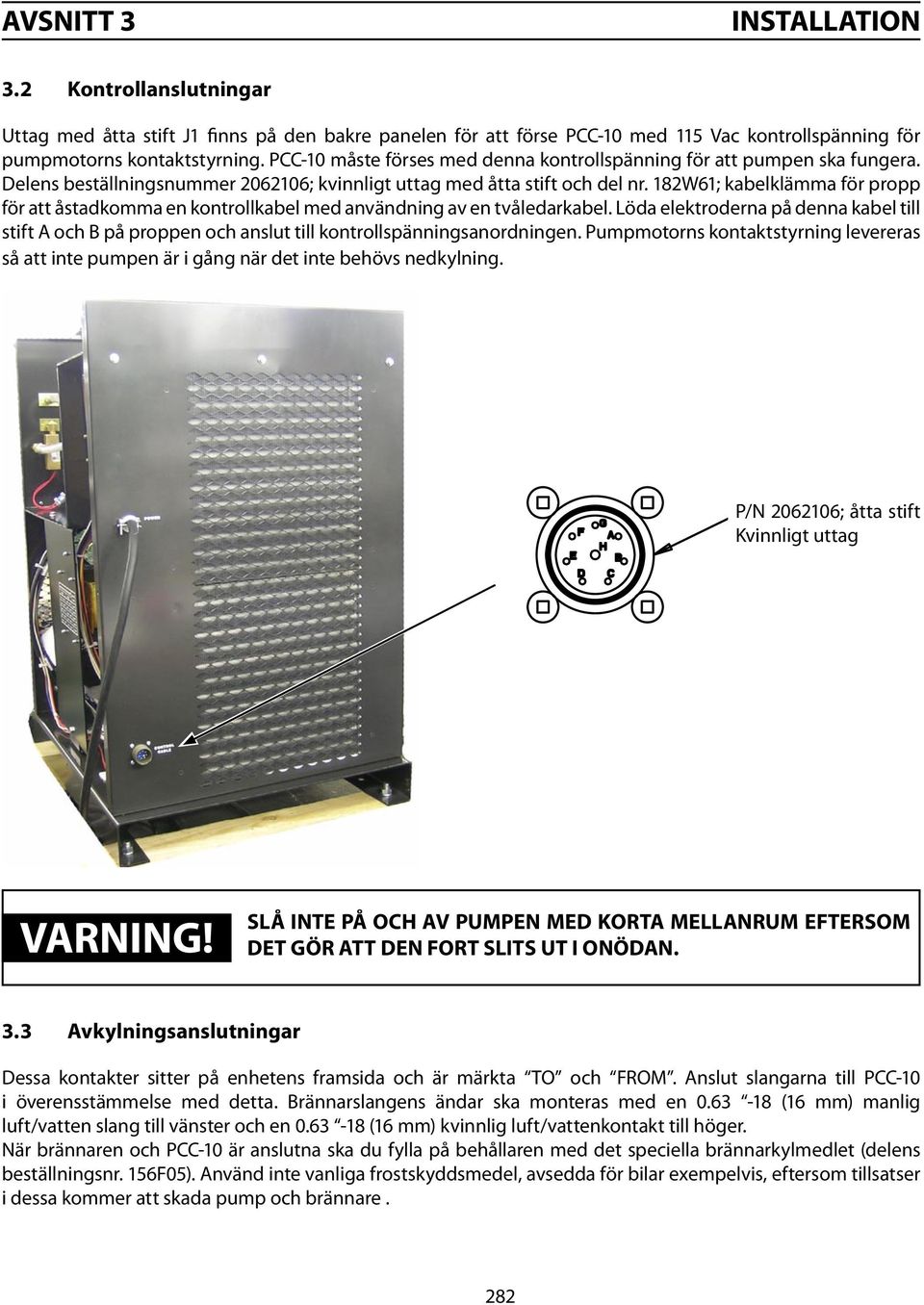

12 AVSNITT 3 Installation 3.2 Kontrollanslutningar Uttag med åtta stift J1 finns på den bakre panelen för att förse PCC-10 med 115 Vac kontrollspänning för pumpmotorns kontaktstyrning. PCC-10 måste förses med denna kontrollspänning för att pumpen ska fungera. Delens beställningsnummer ; kvinnligt uttag med åtta stift och del nr. 182W61; kabelklämma för propp för att åstadkomma en kontrollkabel med användning av en tvåledarkabel. Löda elektroderna på denna kabel till stift A och B på proppen och anslut till kontrollspänningsanordningen. Pumpmotorns kontaktstyrning levereras så att inte pumpen är i gång när det inte behövs nedkylning. P/N ; åtta stift Kvinnligt uttag VARNING! SLÅ INTE PÅ OCH AV PUMPEN MED KORTA MELLANRUM EFTERSOM DET GÖR ATT DEN FORT SLITS UT I ONÖDAN. 3.3 Avkylningsanslutningar Dessa kontakter sitter på enhetens framsida och är märkta TO och FROM. Anslut slangarna till PCC-10 i överensstämmelse med detta. Brännarslangens ändar ska monteras med en (16 mm) manlig luft/vatten slang till vänster och en (16 mm) kvinnlig luft/vattenkontakt till höger. När brännaren och PCC-10 är anslutna ska du fylla på behållaren med det speciella brännarkylmedlet (delens beställningsnr. 156F05). Använd inte vanliga frostskyddsmedel, avsedda för bilar exempelvis, eftersom tillsatser i dessa kommer att skada pump och brännare. 282

13 AVSNITT 3 Installation När du fyllt på behållaren till markeringen MAX på den främre panelen, ska du köra pumpen med avtaget lock så att radiator, slangar och brännare rensas från luft. Kontrollera åter kylvätskans nivå för att säkerställa att behållaren är fylld upp till MAX VARNING! ANSLUT INTE SLANGAR TILL EN VENTIL SOM INTE GÅR ATT STÄNGA NÄR PUMPEN ÄR IGÅNG EFTERSOM PUMPEN DÅ KAN SKADAS. 283

14 AVSNITT 3 Installation 3.4 Justering av pumptryck Pumptrycket är förinställt på fabriken till 130 psi (9 bar), kylvätskans utmatningstryck kan justeras genom att man öppnar eller stänger förbikopplingsventilen på pumpen. Förbikopplingsventilens justeringsskruv sitter under den stora skålformade muttern på pumpchassit. Det går att öka trycket genom att vrida skruven medurs och minska det genom att vrida den moturs. När du sätter tillbaka den skålformade muttern och tätningen ska du dra åt ordentligt så att inte luft kommer in i pumpen. Överskrid inte de rekommenderade leveranstryck för brännare som angiviys av tillverkaren! Kör inte pumpen till en stängd avlastningsledning. Om den körs längre än några minuter mot en sluten avlastning kommer värmeuppbyggnaden att orsaka snabb förslitning av de den mekaniska förseglingen och göra att pumpen skär ihop och går sönder. En termostat kommer att stoppa pumpmotorn om pumpens temperatur överstiger 131 F (55 C). VAR FÖRSIKTIG! Var försiktig och vidrör inte pumpmotorn när du justerar pumpens tryck eftersom denna kan bly mycket het upp till 100 F (38 C) över omgivande temperatur. Förbikopplingsventilens justeringsskruv är placerad under den stora skålformade muttern pumpmotor 284
