Centrisk vridspjällventil med AMRING gummifoder. DN 32 till 600 mm Tillåtet differenstryck p s 20 bar. AMRI är godkänd enligt ISO 9001.

Transkript

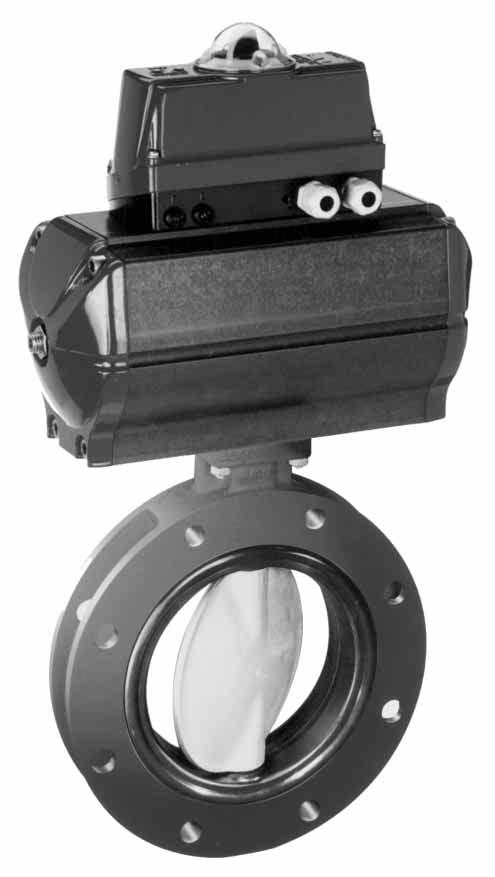

1 Typlad ISORIA 20 Centrisk vridspjällventil med AMRING gummifoder 32 till 600 mm Tillåtet differenstryck p s 20 bar ISORIA 20-serien, utvecklad av AMRI-KSB, är svaret på många flödesavstängnings- eller reglerproblem i alla sektioner inom industrin. Designad för tillåtet differenstryck p s av 20 bar. ISORIA 20 vridspjällventiler finns tillgängliga i från 32 till 600 mm. Detta typblad innehåller teknisk information om dessa ventiler. AMRI är godkänd enligt ISO 9001.

2 Innehållsförteckning Sida Typer - Design - Dimensioner Hydrauliska karaktäristika Erforderliga moment Material , 6 och 7 Vakuumbegränsningar Flänsanslutningar , 9 och 10 Provning - Kontroll Märkning - Ytbehandling Konstruktion - Detaljlista och 13 Dimensioner och vikt - Typ Dimensioner och vikt - Typ Dimensioner och vikt - Typ och 17 Dimensioner och vikt - Typ Flänsdimensioner Installation Handmanövrering Elektriska don ACTELEC 1 /4 varv och flervarv Pneumatiska don ACTAIR dubbelverkande Pneumatiska don DYNACTAIR enkelverkande Hydrauliska don ACTO dubbelverkande och DYNACTO enkelverkande Beställningsdata

3 Typer Designad för ett tillåtet differenstryck p s av 20 bar, ISORIA 20-ventilerna finns i följande fyra hustyper : wafer, semi-lug, full-lug med förhöjd flänskant, flänsad med flat fläns. Hustyp Typ (mm) Wafer typ med flat fläns, tillåter ändmontage under fullt p s 1 32 till 350 Semi-lug typ med flat fläns, tillåter nedströms demontage 2 32 till 600 och/eller ändmontage under p s Full-lug med förhöjd flänskant, tillåter nedströms demontage 4 32 till 600 och/eller ändmontage under p s Flänsad typ med flat fläns, tillåter nedströms demontage till 600 och/eller ändmontage under p s 150 mm Typ mm Type 2 Typ 1 Typ 4 Typ 2 Design Typ 1 ISORIA 20 vridspjällventil är designad enligt EN 593 standard (NF E och ). Dimensioner ISORIA 20 är enligt följande standarder : Bygglängd : ISO 5752 series 20, EN series 20. Toppfläns : ISO Typ 4 Typ 5 3

4 Hydrauliska karaktäristika Flödeskoefficienter Följande tabell ger flödeskoefficienten i relation till spjällets öppningsvinkel och zeta koefficienten. Flödeskoefficienten Kv (eller Cv) är flödet i m 3 /h (eller US gallon/mn) som passerar genom ventilen med ett tryckfall av 1 bar (eller 1 psi). Relationen mellan Cv och Kv är : Cv = 1.16 Kv. Zeta är faktorn som kopplar tryckfallet i ventilen med den kinematiska energin i mediat uppströms ventilen. Flödeskoefficienter Kv i metriska enheter (m 3 /h/bar 1/2 ) Zeta Flödeskoefficient Kv beroende på spjällets öppningsvinkel mm inch / / / Zeta 1,44 1,46 0,56 0,49 0,39 0,37 0,48 0,25 0,20 0,41 0,42 0,37 0,37 0,37 0,33 0,33 0,33 Flödeskoefficienter Cv i amerikanska enheter (gallon US/mn/psi 1/2 ) Flödeskoefficient Cv beroende på spjällets öppningsvinkel mm inch / / /

5 Moment Vridmomentet (i Nm) som anges i tabellen nedan är maximum moment angivet nära stängd position, när spjällets kant komprimerar fodret. Dessa moment inkluderar : tillverkningstoleranser, olika gummikvaliteter, variationer i gummits karaktäristik beroende på temperatur. Ingen säkerhetsfaktor behöver läggas till vid ställdonsval enligt sidor 21 till 25. I mellanliggande position och upp till fullt öppen position är friktionsmomentet ca1/10 av maximalt värde. Not : en väsentilig höjning av momentet i mellanliggande positioner kan uppnås av det hydrodynamiska momentet vid ökad strömningshastighet. ISORIA 20 Moment (Nm) mm inch Ventil på smörjande medium Ventil på icke-smörjande medium / / / Material Materialen som används i ISORIA 20-ventilerna och deras mekaniska egenskaper är listade i följande tabell. De är enligt standard i de gråmarkerade rutorna. Mot förfrågan kan materialcertifikat levereras. Hus : gjutet i ett stycke med förlängd hals som tillåter isolering. AMRI Material Benämning enligt standard Mekaniska egenskaper KSB Typ kod EN ASTM JIS Uts MPa Yp MPa EI A % 1 Kolstål EN A 216 JIS G5101 GP 240GH (1) gr. WCC SC g Segjärn EN-GJS A 536 JIS G5502 (2) gr FCD l Segjärn EN-GJS LT (3) slag - 20 C = 14 joules 3t Gjut- EN-GJL-250 JIS G5501 järn (4) A 48 cl. 35 FC Uts : Draghållfasthet - Yp : Sträckgräns - El : Töjning (1) Tidigare standard : DIN GSC-25 (3) Tidigare standard : DIN 1693 GGG 40.3 (2) Tidigare standard : DIN GGG 40 / NF FGS (4) Tidigare standard : DIN GG 25 / NF FGL 250 Tabellen nedan visar husmaterial beroende på hustyp. Modell Typ Material (mm) Wafer typ 1 Gjutjärn - kod 3t 32 till 350 Semi-lug typ 2 Segjärn - kod 3g 32 till 600 Full-lug typ Segjärn - kod 3l 4 med förhöjd flänskant Kolstål - kod 1 32 till 600 Flänsat hus Segjärn - kod 3g 350 till med flat fläns Kolstål - kod till 600 5

6 Axel : utblåsningssäker, flat axelända för 32 till 300 mm och fyrkant axelända för 350 till 600 mm ; i en del för 32 till 150 mm och i två delar för 200 till 600 mm. Spjäll-/axelanslutningen sker med splines för upp till 500 mm och med nyckel för 550 och 600 mm. AMRI Material Benämning enligt standard Mekaniska karaktäristika KSB typ kod EN ASTM JIS Uts MPa Yp MPa EI. A % 6k 13 % Cr X29 CrS till rostfritt 0 stål EN 88-3 X5CrNiCuNb16-4 6e 17-4 A N JIS G4303 rostfritt eller A 564 gr. 630 stål X4CrNiMo SUS N nickel leg. 8 MONEL K 500 åldrad Uts : Draghållfasthet - Yp : Sträckgräns - El : Töjning Motstående tabell visar olika axelmaterial beroende på ventilstorlek. mm inch Material 32 till /4 till 6 6 k * - 6e till till 24 6e * - 8 * Standardversion Spjäll : sfäriskt bearbetat, gjutet eller stansat, beroende på storlek och material. AMRI KSB kod 3g 6 6i 2 Benämning enligt standard Mekaniska Material karaktäristika EN ASTM BS DIN UNI JIS typ Uts Yp EI. mm MPa MPa A % Segjärn EN-GJS A 536 JIS G5502 (1) gr FCD typ DIN UNI 6901 gjutet NF A A 351 BS 1504 GX6CrNi JIS G5121 X5CrNiMo rostfritt Z6CND18-12M gr. CF8M 316C16 Mo SCS stål N NF EN 88-3 NF EN typ A A stansat A 182 JIS G4303 X2CrNiMo X2CrNiMo rostfritt gr. F316L SUS 316L stål N N typ rostfritt stål blank Samma kvalitet och egenskaper som rostfritt stål, typ kod polerat UNI 5275 Gjutet alu. NF A BS 1400 DIN 1714 JIS 5114 B CuAl11Fe4 brons CuAl10Fe5Ni5 A B2 GCuAl10Ni AIBC3 Ni Uts : Draghållfasthet - Yp : Sträckgräns - El : Töjning (1) Tidigare standard : DIN GGG 40 / NF FGS

7 AMRING foder : i huset och runt kanten, konstruerat och tillverkat för att garantera läckagefrihet vid axelpassagerna och flänsarna för uppströms/nedströms täthet : endast fodret och spjället är i kontakt med mediat. Flexibelt och utbytbart, utbyte är lätt. AMRING kod Elastomer grupp Huvudsakliga egenskaper Några exempel på användning Goda mekaniska egenskaper. Exceptionell resistans mot oxidanter, ketoner, XA E.P.D.M. alkohol, mineraliska och organiska syror, neutrala eller alkaliska salter, estrar, vegetabiliska eller animaliska oljor. XV Värme E.P.D.M. Special formula för hög temperatur. Sjövatten, avlopp... Ventilation, ozon och ozonderivat. Svaga syror, aldehyder, aminer, ketoner, estrar. Livsmedelsindustri : vatten, vin, öl, mjölk, alkohol, fruktjuice... Livsmedelsgodkänd (I.A.N.E.S.C.O.) och enligt F.D.A. regler. Industriella processer med högre temperatur. Sockerindustri (melass och juice). Kemisk industri. Förångare. K Nitril Goda mekaniska egenskaper. God resistans mot kolväten. Kolväten och oljor med låga aromatiska halter. Allmänt : tryckluft, vatten, oljor. GM Nitril special Exceptionell resistans mot alla kända typer av råolja. Marin / Off-shore : ballast system, råoljetransport. För andra kvaliteter, var god kontakta KSB Mörck AB. Var god se tabell nedan för arbetstrycksbegränsningar för AMRING foder. Arbetstrycksbegränsningar och diametrar för AMRING foder på ISORIA 20-ventiler Tabellen nedan visar arbetsbegränsningarna för fodren beroende på gummikvalitet och. Tillåtet tryck p s (bar) Foder mm inch XA XV K GM /4 till till

8 Vakuumbegränsningar För ventiler, som används under vakuum, där man måste ta hänsyn till graden av vakuum, ventilens, beskaffenheten av AMRING foder och temperatur, är det nödvändigt att stadga upp fodret med vulkanisering inne i huset. Denna process är svår. Den utföres i värme med en komplex process och måste utföras i AMRI's fabrik. Det är omöjligt att ta loss fodret efter vulkning, så om ett ersättningsfoder behövs, då offereras ett set med hus/foder. Tabellen nedan definierar vakuum och teknisk lösning. Tryck min max T max Konstruktion mm inch (absolute bar) (relative bar) med eller utan vulkning /2 T max för till till 1, bar XA och XV foder Utan vulkning (10-2 torr) T 80 C för andra foder T max för 0,3 bar 20 bar XA och XV foder Utan vulkning T 80 C för andra foder till till bar för 1, XA och XV foder 80 Med vulkning (10-2 torr) 10 bar för andra foder Anslutningar Den naturliga anslutningen för ISORIA 20-ventilen är den som motsvarar dess p s, men ventilen kan monteras mellan en mängd olika flänsstandarder. Formen på huset är designat för att tillåta montage mellan på marknaden vanliga flänsstandarder, huvudsakligen : - PN 16, 20, och 25, - ANSI B 16-5 class 150, - MSS SP 44 class 150, - AWWA C 207 E, - AS 2129 table E, - BS 10 table E, - JIS B K och 20K. 8

9 Wafer hus - Typ 1 ISORIA 20 wafer-ventiler kan monteras mellan alla tidigare angivna flänsstandarder. Rörmontaget sker med gängstång och muttrar, utan flänspackning. Husets design tillåter ändmontage under p s. Anslutning enligt standard PN ANSI MSS AWWA JIS B 2210 SP 44 C 207 BS 10 AS 2129 mm inch B16-5 cl. 150 cl K 20 K E table E table E / / / Key Anslutning ej definierad enligt denna standard Semi-lug hus - Typ 2 ISORIA 20 semi-lug ventilerna kan monteras mellan alla tidigare angivna flänsstandarder. Rörmontaget sker med gängstång och muttrar ( 32 till 250 mm) och med skruvar, gängstång och muttrar ( 300 till 600 mm) utan flänspackning. För 300 till 600 mm är fästöronens hål gängade enligt flänsstandard (ISO, UNC eller UN). Husets design tillåter nedströms demontage och ändmontage under p s. Tabellen nedan visar för 32 till 250 mm de olika möjligheterna för nedströms demontage i relation till angivna anslutningsstandarder. För 350 till 600 mm är nedströms demontage alltid tillåtet. Anslutning enligt standard PN ANSI JIS B 2210 AWWA C 207 BS 10 AS 2129 mm inch B16-5 cl K 20 K E table E table E / / / Key Nedströms demontage tillåtet Montera en bricka mellan muttern och ventilens fästöra Nedströms demontage ej tillåtet Anslutning ej definierad av denna standard Använd låg mutter 9

10 Full-lug hus med förhöjd flänskant - Typ 4 ISORIA 20 full-lug ventiler kan monteras mellan alla tidigare angivna flänsstandarder. Rörmontaget görs med skruvar, utan flänspackning. Fästöronens hål är gängade enligt flänsstandard (ISO, UNC eller UN). Husets design tillåter nedströms demontage och ändmontage under p s. Anslutning enligt standard PN ANSI MSS AWWA JIS B 2210 SP 44 C 207 BS 10 AS 2129 mm inch B16-5 cl. 150 cl K 20 K E table E table E / / / Key Nedströms demontage tillåtet Anslutning ej definierad av denna standard Montage ej tillåtet Flänsat hus med flat fläns - Typ 5 ISORIA 20-ventiler med flänsat hus och flat fläns typ 5 kan monteras mellan alla tidigare angivna flänsstandarder. Rörmontaget görs med gängstång, muttrar och skruvar, utan flänspackning. Skruvhålen är gängade enligt flänsstandard (ISO, UNC eller UN). Husets design tillåter nedströms demontage och ändmontage under p s. Anslutning enligt standard PN ANSI MSS AWWA JIS B 2210 SP 44 C 207 BS 10 AS 2129 mm inch B16-5 cl. 150 cl K 20 K E table E table E Key Nedströms demontage tillåtet Anslutning ej definierad av denna standard Nedströms demontage ej tillåtet Montage ej tillåtet 10

11 Provning - Kontroll Garanterade prestanda Avstängningstäthet ISORIA 20-ventilen är helt tät i flödesriktningen (inget för ögat synligt läckage) och är enligt följanda standarder : ISO 5208 category A, NF E rate 3, DIN 3230 part 3 rate 1. och alla andra standarder som tillåter en läckagegrad (ANSI/FCI 70-2 class 6 t.ex.). Täthet mot atmosfären Enligt de ovan nämnda standarderna, är ISORIA 20-ventilen garanterat % läckagefri mot atmosfären. Uthållighetstest Uthålligheten av ISORIA 20-ventilen är enligt EN 593 (mars 1998) standard. Standardtest Hus hållfasthetstest 1,5 gånger tillåtet tryck (p s ) med vatten. Detta test utföres med spjället i halvöppen position. Uppströms-/nedströms och axeltäthetstest 1,1 gånger tillåtet tryck (p s ) med vatten. Manövreringstest Vid slutinspektionen genomgår alla ventiler med monterat ställdon ett manövreringstest (öppna/stänga). Detta test utföres utan tryck och vid omgivningstemperatur. Det säkerställer en korrekt manöverduglighet av ventil-/ställdonenheten, inklusive tillbehör. Ytterligare tester Mot förfrågan kan andra tester utföras enligt speciella instruktioner. Märkning ISORIA 20-ventilerna märks enligt EN 19 standard. Märkning av huset Tillverkare : AMRI Storlek : (i mm) Husmaterial : standardiserad beteckning Referensnummer på gjötet Märkning av typskylt fastsatt på huset Som tillägg till ventilnamnet, anger den på huset fastsatta typskylten månad och år för tillverkning, materialkod (typ), tillåtet tryck (p s ) i bar, tillåten temperatur (t s ) i C, PN (om nödvändigt med standard ref.) och referensen på specialkonstruktion (konstruktion S, R 107,...). Ytbehandling Husen på ISORIA 20-ventilerna är belagda med polyuretanfärg, tjocklek 80 µ, kulör blå ref. RAL För andra ytbeläggningar, var god kontakta KSB Mörck AB. Segjärnspjällen (AMRI kod 3g) är belagda med epoxipulverfärg, tjocklek 70 µ, kulör gråvit ref. RAL Mot förfrågan kan en speciell livsmedelsgodkänd ytbeläggning på spjället göras. Var god kontakta KSB Mörck AB. 11

12 Konstruktion - 32 till 300 mm (1 1/4 till 12 ) Ritningarna nedan visar snitt av ISORIA 20 ventil typ 2. Förutom utseendet på huset är konstruktionen lika för alla typer. 32 till 125 och och Reservdelar inkluderade i foderkit Reservdelar inkluderade i spjällkit Reservdelar inkluderade i axelkit Pos Benämning (mm) Material 32 till 350 Typ 1 EN-GJL-250 *** gjutjärn (kod 3t) Typ 2 EN-GJS * segjärn (kod 3g) Hus 32 till 600 Typ 4 EN-GJS LT ** segjärn (kod 3g) ASTM A 216 gr. WCC kolstål (kod 1) 350 till 600 Typ 5 EN-GJS * segjärn (kod 3g) 200 till 600 ASTM A 216 gr. WCC kolstål (kod 1) 210 Axel, nedre 200 till % Kromstål eller nickellegering MONEL K 500 åldrad 213 Axel, övre 32 till % Krom eller 17-4 typ rostfritt stål eller nickellegering MONEL K 500 åldrat Bussning 32 till 150 Acetal 200 till 600 PTFE fyllt Bussning 32 till 150 Acetal 200 till 600 PTFE fyllt Bussning 200 till 600 PTFE fyllt 411 Packning 32 till Acetal 200 till 600 Nitril 413 Foder 32 till 600 Enligt media 486 Kula 400 till 600 Rostfritt stål 550 Spjäll 32 till 600 Enligt media 554 Bricka 200 till 600 Nylon 561 Räfflad spik 200 till 600 Rostfritt stål 905 Gängstång 200 till 600 Stål 916 Plugg 200 till 500 Polyeten 550 och 600 Polyamid 920 Mutter 200 till 600 Stål Nyckel 550 och 600 Stål Nyckel 550 och 600 Stål 970 Typskylt 32 till 600 Rostfritt stål * Tidigare standard : DIN GGG 40 / NF FGS *** Tidigare standard : DIN GG 25 / NF FGL 250 ** Tidigare standard : DIN 1693 GGG

13 Konstruktion till 600 mm (14 till 24 ) till och Reservdelar inkluderade i foderkit Reservdelar inkluderade i spjällkit Reservdelar inkluderade i axelkit

14 Wafer hus - Typ 1 Dimensioner (mm) och vikt (kg) 32 till till och 125 till Flat ända s bearbetad från ø z h4 h3 h1 e1 h2 e2 l h4 s h3 h1 e1 h2 l1 e2 Bygg- Toppfläns Fyrkant Spjäll- Flat axelända Vikt axelända frigång längd ISO 5211 mm inch l1 h1 h2 n h4 s ø z h3 s h3 e1 e2 kg / F , / F , F , / F , F , F , F , F , F , F , F , F ,0 14

15 Semi-lug hus - Typ 2 Dimensioner (mm) och vikt (kg) 32 till 300 h4 Flat ända s bearbetad från ø z h3 32 och och h1 h2 e1 till och l1 e2 350 till till och h4 s h1 e1 h2 l1 e2 Bygg- Toppfläns Fyrkant Spjäll Flat axelända axelända frigång längd ISO 5211 Vikt mm inch l1 h1 h2 n h4 s ø z h3 s h3 e1 e2 kg / F , / F , F , / F , F , F , F , F , F , F , F , F , F , F , F , F , F ,0 15

16 Full-lug hus med förhöjd flänskant - Typ 4 Dimensioner (mm) och vikt (kg) 32 till (1) 80 (2) (3) 200 (4) (1) 350 (2) (1) 450 (2) till till 600 Flat ända s bearbetad från ø z h4 s h3 h1 e1 h2 l1 e2 16

17 Full-lug hus med förhöjd flänskant - Typ 4 Dimensioner (mm) och vikt (kg) Bygg- Toppfläns Fyrkant Spjäll- Flat axelända Vikt axelända frigång längd ISO 5211 mm inch l1 h1 h2 n h4 s ø z h3 s h3 e1 e2 kg / F , / F , F , / F ,0 80 (1) F ,0 80 (2) F , F , F , F ,0 200 (3) F ,0 200 (4) F , F , F ,0 350 (1) F ,0 350 (2) F , F ,0 450 (1) F ,0 450 (2) F , F , F , F ,0 (1) Anslutning mellan flänsar PN 20 och ANSI B 16-5 cl. 150 (2) Anslutning mellan flänsar PN 16 (3) Anslutning mellan flänsar PN 20 och ANSI B 16-5 cl. 150 (4) Anslutning mellan flänsar PN 16 17

18 Flänsat hus med flat fläns - Typ 5 Dimensioner (mm) och vikt (kg) h1 200 till h4 Flat ända s bearbetad från ø z h3 300 Antalet hål i flänsen beror på flänsborrningen. Var god se respektive standard. h2 e1 l1 e och till 600 s h1 h4 h3 h2 e1 500 och l1 e2 Bygg- Toppfläns Fyrkant Spjäll- Flat axelända Vikt axelända frigång längd ISO 5211 mm inch l1 ø h1 h2 n h4 s ø z h3 s h3 e1 e2 kg F F F F F F F F F

19 Flänsdimensioner ISORIA 20-ventilerna är designade för montage mellan alla typer av flänsar och anslutningar enligt nuvarande standard. För icke-standard flänsar (t. ex. : slip-on, lap joint...) och flänsar med förhöjd flänskant är det nödvändigt att verifiera kompatibiliteten av måtten i tabellen nedan. Följande ritningar visar ventil typ 1 monterad mellan flänsar. Flänsdimensionerna i tabell nedan är lika för alla hustyper. ø 2a ø 2b ø ø 5 ø 4 ø 6 Montage mellan flata flänsar : ø 2a inre max. tolererad dia. mot flänskant. Montage mellan lösflänsar : ø 2b yttre dia. av röret. Min dia. Mini dia. Mini dia. Max. dia. tolererad tolererad på 10 mm från 20 mm från flänsytan flänsytan flänsytan Min dia. tolererad från kanten av förhöjd flänskant mm inch ø 2a ø 2b ø 3 ø 4 ø 5 ø / / /

20 Installation ISORIA 20-ventilerna är liksidiga och används för on-off eller reglering. De kan installeras i alla positioner. Ändlägesmontage Husdesignen för ISORIA 20 ventiler tillåter ändlägesmontage under tillåtet driftstryck p s. Visad typ : typ 2 Detta montage kräver användning av en motfläns monterad på nedströmssidan av ventilen. Uppströms/nedströms läckagetäthet behålles och ventilen kan manövreras. Nedströms demontage Nedströms demontage under tillåtet driftstryck p s är tillåtet för ISORIA 20 ventiler typ 2, 4 och 5. Denna typ av montage tillåter reparation och underhåll nedströms ventilen. Under tiden får ventilen inte manövreras. Typ 2 32 till till 600 Typ 4 Typ 5 20

21 Handmanövrering Tillämpningarna visade i tabell nedan är givna med maximum flödeshastighet för vätskor. Beroende på arbetsförhållanden och hydrauliska karaktäristika kan högre mediahastigheter tillåtas. Därför kan andra tillämpningar offereras : var god kontakta KSB Mörck AB. Vid icke-smörjande medium är maximum flödeshastighet 50 m/s.. 1/4 varv spakar NR, NP, SF, SFR och SM Ventil Ventil på smörjande medium Ventil på icke-smörjande medium Maximum flödes- hastighet SF, SFR SF, SFR 50 och SM lg. 260 och SM lg NR och NP NR och NP 80 4 m/s lg. 300 lg. 300 SF, SFR SF, SFR 125 och SM lg. 330 och SM lg SF, SFR och SM lg. 330 * SF, SFR och SM lg. 330* 200 SM lg. 530 * Stor kraft kan behövas för manövrering av ventilen. MA- och MR-växlar Ventil Ventil på smörjande medium Ventil på icke-smörjande medium Maximum flödes- hastighet 32 till MA 12 MA 12 MR MA m/s MA MR MR 50 MR 50 * 300 MR MR 350 MR MR m/s MA MA * Stor kraft kan behövas fàr manövrering av ventilen. M 31 till 101 växlar MR 25 Ventil Ventil på smörjande medium Ventil på icke-smörjande medium Maximum flödes- hastighet 32 till M 31 M m/s M M m/s 550 M 101 M

22 Elektriska don Tillämpningarna visade i tabell nedan är givna med maximum flödeshastighet för vätskor. Beroende på arbetsförhållanden och hydrauliska karaktäristika kan högre mediahastigheter tillåtas. Därför kan andra tillämpningar offereras : var god kontakta KSB Mörck AB. Vid icke-smörjande medium är maximum flödeshastighet 50 m/s.. ACTELEC 3 till 150-1/4 varv ställdon Ventil Ventil på smörjande medium Ventil på icke-smörjande medium Maximum flödes- hastighet On-off funktion Reglering On-off funktion Reglering eller 6 3 eller m/s m/s 150 ACTELEC SG 05 till 12-1/4 varv ställdon Ventil Ventil på smörjande medium Ventil på icke-smörjande medium Maximum flödes- hastighet 32 to SG 05 SG SG 07 SG m/s SG SG SG 12 SG ACTELEC 31 till 101 flervarv ställdon (AMRI-växel med flervarv elektriskt ställdon actuator) Ventil Ventil på smörjande medium Ventil på icke-smörjande medium Maximum flödes- hastighet 32 to / m/s 31/ / / / / m/s 101/ / /

23 Pneumatiska don Tillämpningarna visade i tabell nedan är givna med maximum flödeshastighet för vätskor. De är definierade som funktion av styrmediatrycket för on-off och reglerfunktion. Beroende på arbetsförhållanden och hydrauliska karaktäristika kan högre mediahastigheter tillåtas. Därför kan andra tillämpningar offereras : var god kontakta KSB Mörck AB. Vid icke-smörjande medium är maximum flödeshastighet 50 m/s.. ACTAIR 3 till 200 dubbelverkande ställdon Ventil på smörjande medium Ventil Maximum On-off funktion Reglering flödes- Styrmediatryck Styrmediatryck hastighet 3,5 bar 4 bar 5 bar 6 bar 4 bar 5 bar 6 bar ACTAIR 3 ACTAIR ACTAIR 6 ACTAIR 6 4 m/s ACTAIR ACTAIR 12 ACTAIR ACTAIR ACTAIR 25 ACTAIR 25 ACTAIR ACTAIR ACTAIR 50 ACTAIR 300 ACTAIR ACTAIR ACTAIR 200 ACTAIR m/s 550 Kontakta KSB Mörck AB Kontakta KSB Mörck AB 600 Ventil på icke-smörjande medium Ventil Maximum On-off funktion Reglering flödes- Styrmediatryck Styrmediatryck hastighet 3,5 bar 4 bar 5 bar 6 bar 4 bar 5 bar 6 bar ACTAIR 3 ACTAIR 3 50 ACTAIR 6 ACTAIR 6 65 ACTAIR 6 ACTAIR 6 80 ACTAIR 12 ACTAIR 12 4 m/s 125 ACTAIR 25 ACTAIR ACTAIR 50 ACTAIR ACTAIR 50 ACTAIR ACTAIR ACTAIR ACTAIR 200 ACTAIR m/s Kontakta KSB Mörck AB Kontakta KSB Mörck AB

24 Pneumatiska don Tillämpningarna visade i tabell nedan är givna med maximum flödeshastighet för vätskor. De är definierade som funktion av styrmediatrycket för on-off och reglerfunktion. Beroende på arbetsförhållanden och hydrauliska karaktäristika kan högre mediahastigheter tillåtas. Därför kan andra tillämpningar offereras : var god kontakta KSB Mörck AB. Vid icke-smörjande medium är maximum flödeshastighet 50 m/s. DYNACTAIR 3 till enkelverkande ställdon Ventil på smörjande medium Ventil Maximum On-off funktion Reglering flödes- Styrmediatryck Styrmediatryck hastighet 3,5 bar 4 bar 5 bar 4 bar 5 bar DYNACTAIR 3 DYNACTAIR 3 50 DYNACTAIR 6 DYNACTAIR DYNACTAIR 12 DYNACTAIR 12 4 m/s 125 DYNACTAIR 25 DYNACTAIR DYNACTAIR 50 DYNACTAIR DYNACTAIR 50 DYNACTAIR DYNACTAIR m/s Kontakta KSB Mörck AB Kontakta KSB Mörck AB Ventil på icke-smörjande medium Ventil Maximum On-off funktion Reglering flödes- Styrmediatryck Styrmediatryck hastighet 3,5 bar 4 bar 5 bar 4 bar 5 bar DYNACTAIR 3 DYNACTAIR 3 50 DYNACTAIR 6 DYNACTAIR DYNACTAIR 12 DYNACTAIR 6 DYNACTAIR 12 DYNACTAIR 12 DYNACTAIR 25 4 m/s DYNACTAIR DYNACTAIR 50 DYNACTAIR DYNACTAIR DYNACTAIR 250 DYNACTAIR DYNACTAIR Kontakta KSB Mörck AB Kontakta KSB Mörck AB m/s

25 Hydrauliska don Tillämpningarna visade i tabell nedan är givna med maximum flödeshastighet för vätskor. De är definierade som funktion av styrmediatrycket. Beroende på arbetsförhållanden och hydrauliska karaktäristika kan högre mediahastigheter tillåtas. Därför kan andra tillämpningar offereras : var god kontakta KSB Mörck AB. Vid icke-smörjande medium är maximum flödeshastighet 50 m/s. ACTO 25 till 200 dubbelverkande ställdon Ventil på smörjande meidum Ventil på icke-smörjande medium Ventil Maximum flödes- Styrmediatryck Styrmediatryck hastighet 60 bar 90 bar 120 bar 60 bar 90 bar 120 bar ACTO 25 ACTO m/s ACTO 50 ACTO ACTO ACTO 50 ACTO ACTO 300 ACTO ACTO m/s 550 Kontakta KSB Mörck AB Kontakta KSB Mörck AB 600 DYNACTO 12 till enkelverkande ställdon Ventil på smörjande medium Ventil på icke-smörjande medium Ventil Maximum flödes- Styrmediatryck Styrmediatryck hastighet 60 bar 90 bar 120 bar 60 bar 90 bar 120 bar DYNACTO 12 DYNACTO m/s DYNACTO DYNACTO DYNACTO DYNACTO 50 DYNACTO 250 DYNACTO 50 DYNACTO DYNACTO Kontakta KSB Mörck AB Kontakta KSB Mörck AB m/s

26 Beställningsdata Media : exakt kemisk komposition (media, koncentration,...) Arbetsförhållanden : tryck, flödeshastighet, temperatur (min., max.), omgivning, om möjligt komplett hydrauliskt diagram Ventilstorlek och anslutningsflänsar Hus, spjäll och fodermaterial Önskad kvalitetsnivå - Specialtester med standardreferenser Ställdon 26

27 27

28 / This leaflet is not contractual and may be amended without notice. KSB - AMRI Z.I. de Gagnaire Fonsèche F La Roche Chalais Phone : T/Fax : Web : Butterfly valves, actuators and systems
