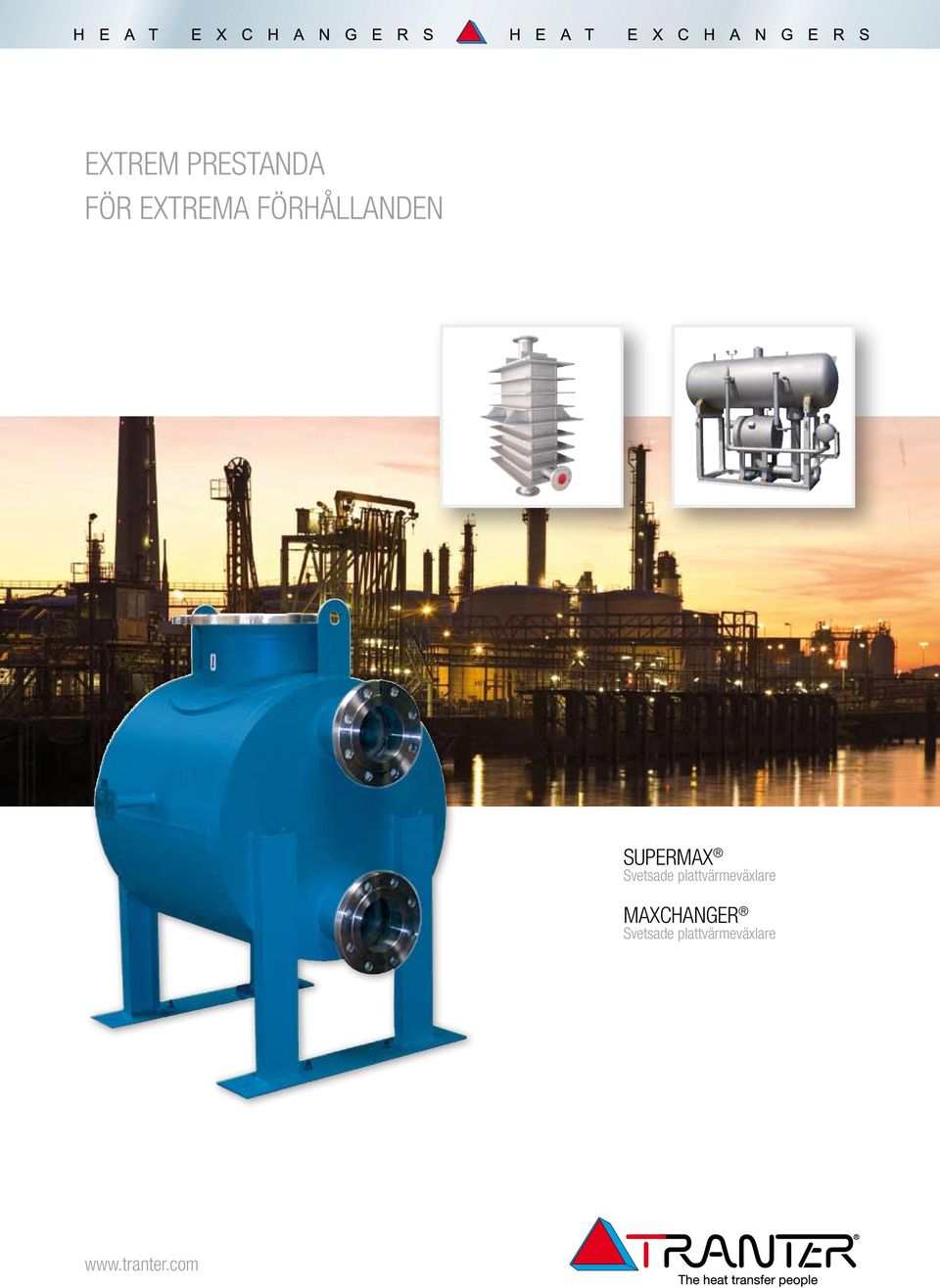

1 EXTREM PRESTANDA FÖR EXTREMA FÖRHÅLLANDEN SUPERMAX Svetsade plattvärmeväxlare MAXCHANGER Svetsade plattvärmeväxlare

2 Plattvärmeväxlarprestanda vid tubvärmeväxlares höga tryck Tranters helsvetsade plattvärmeväxlare är så kompakta att de bara kräver en liten del av motsvarande yta som en tubvärmeväxlare behöver. Tranters svetsade produktsortiment uppfyller utmanande applikationskrav med vätskor, gaser och två-fas blandningar. Våra helsvetsade plattvärmeväxlare klarar även aggressiva medier, organiska lösningsmedel och högtrycksånga. Tranters SUPERMAX och MAXCHANGER erbjuder samma distinkta värmeöverföringseffektivitet som kännetecknar en vanlig packningsförsedd plattvärmeväxlare, vilket beror på det turbulenta flödet som skapas av plattornas korrugering. Tack vare den höga effektiviteten kan Tranters svetsade plattvärmeväxlare hantera snäva temperaturprogram ner mot 1 C. De svetsade plattvärmeväxlarnas minimala volym erbjuder snabb driftstart och reagerar snabbt på processförändringar. Förutom värmeöverföringseffektivitet erbjuder Tranters värmeväxlare kostnadseffektivitet, hög prestanda och minimalt underhåll. Tranters fabriker för helsvetsade produkter finns i Artern, Tyskland; Wichita Falls, USA och Pune, Indien. Alla fabrikerna är ISO 9001-certifierade och uppfyller högsta kvalitetsstandard gällande design, tillverkning och provning. Applikationer Olja & gas produktion och raffinering Värmning, kylning, kondensering, förångning; användbara för gaser samt lätta och tunga petroleumprodukter Applikationer med destillationskolonner, fraktionerare, hydrogensulfidavskiljare och liknande system Värmeåtervinning tillämpat på matarvattenförvärmning Varmhållning i cisterner Kemiska processer Värmning, kylning, kondensering och förångning Applikationer med organiska föreningar som olefiner, aromater, alkoholer, aldehyder, ketoner, syror, etrar, estrar, nitriler, sulfoner och andra substanser Viskösa processer med monomerer och hartser Applikationer med mineralsyror Applikationer med tvål och rengöringsmedel, målarfärg och ytbehandlingsmedel Mineraloljevärmning och kylning Gaskylning och torkning Ånga och lösningsmedelsåtervinning Läkemedel & specialkemikalier Kondensering med hygienisk design Ånga och lösningsmedelsåtervinning VVS, fjärrvärme och fjärrkyla Hetvattenproduktion Ångvärmning Värmeåtervining Förångare och kondensatorer för kylapplikationer Livsmedelsproduktion Vegetabilisk oljetillverkning Kraftgenerering Matarvattenvärmare för låga tryck Kondenseringsvärmeväxlare Förångare

3 SUPERMAX Tranters helsvetsade SUPERMAX värmeväxlare är designad för mer än 100 bars tryck och temperaturer upp till 900 C. SUPERMAX kan installeras horisontellt eller vertikalt beroende på applikationen och vad kunden föredrar. Vid horisontell installation är SUPERMAX ett exceptionellt bra val för kondensering och förångningsapplikationer. 1 De pressade plattorna paras ihop till en kassett som sömsvetsas i porthålen (1). Kassetterna sammanfogas med svetsar i kassettens omkrets (2), vilket skapar ett dragspelsliknande plattpaket som är mycket tolerant mot termisk expansion. 2 Gavel Plattpaketet sätts sedan in i en cylindrisk mantel. Manteln och plattpaketet anpassas med en speciell flödes -riktare för att säkerställa att flödet passerar genom hela värmeväxlaren. Slutplattor, anlutningar samt topp och botten svetsas till manteln för att skapa ett tryckkärl av hög hållfasthet. Anslutningar upp till dimension DN200 på plattsidan samt upp till dimension DN700 på mantelsidan. Slutplatta Kasett Flödesriktare Plattpaket Mantel Slutplatta Gavel Konstruktionen med manteln och flödesriktaren säkerställer bra flödesdistribution genom kanalerna. SUPERMAX värmeväxlare kan designas för medströms-, motströms- eller korsflöde. Dessutom finns det möjlighet till två eller flerpassutförande.

4 Flödesdistributionen på mantelsidan (röd) och plattsidan (blå). Tranters flerstråks SUPERMAX skapar multipla pass genom separata zoner för både platta och mantel. SUPERMAX med uttagbart plattpaket erbjuder full tillgänglighet till plattpaketet för inspektion och mekanisk rengöring. SUPERMAX plattmaterial kan vara 316L syrafast stål, 254 SMO, Hastelloy, titan eller andra legeringar. Manteln tillverkas av kolstål, rostfritt stål eller syrafast stål beroende på applikationen. SUPERMAX SPW, OPW, DPW och MAXCHANGER Värmeöverföringsplattor Plattlängd mm (ft) OPW-72 OPW-71 OPW-42 DPW-100 SPW-100 SPW-75 MX-24 SPW-55 SPW-40 DPW-30 SPW-30 MX-12 SPW-17

5 SPW & DPW - De runda plattorna SUPERMAX SPW & DPW-värmeväxlare kan byggas på flera olika sätt beroende på applikationen: helsvetsade med ett centriskt plattpaket helsvetsade med ett excentriskt plattpaket (förångare) med uttagbart plattpaket för rengöring av mantelsidan med två plattpaket i en mantel SPW & DPW Plattdimensioner och anslutningsstorlekar 1 Typ SPW-17 SPW/DPW-30 2 SPW-40 SPW-55 SPW-75 SPW/DPW Anslutning på plattsidan (DN) Anslutning på mantelsidan (DN) Det är möjligt med dubbla inlopp på både platt- och mantelsida. 2 Platta med större pressdjup. SPW-75 helsvetsad plattvärmeväxlare med plattor i syrafast stål och mantel i kolstål. Ångkondensator för en fjärrvärmeapplikation. SPW-75 helsvetsad öppningsbar plattvärmeväxlare med två plattpaket i en mantel. Plattor och mantel i rostfritt stål. SPW-55 helsvetsad plattvärmeväxlare med uttagbart plattpaket. Plattor och mantel i EN Kylare för kemisk industri.

6 OPW - Den ovala plattan SUPERMAX ovala plattor används för applikationer med liten temperaturdifferens och kan byggas i olika utföranden: med helsvetsat förstärkt stativ med dragstänger som på en packningsförsedd plattvärmeväxlare som öppningsbar OPW Plattdimensioner och anslutningsstorlekar 1 Typ OPW-42 OPW-71 OPW-72 Yta (m 2 ) Anslutning på plattsidan (DN) Anslutning på mantelsidan (DN) 0, ~0, ~1, Det är möjligt med dubbla inlopp på både platt- och mantelsida. OPW-42 med helsvetsat plattpaket i rostfritt stål och mantel i kolstål. Kolstålet i gavlarna reducerar kostnaden och ger konstruktionen ett mycket konkurrenskraftigt pris! Max. drifttemperatur: -50 till 250 C Max. drifttryck: 40 bar OPW-42 helsvetsad plattvärmeväxlare, 2-pass med mantel i rostfritt stål.

7 System för kylapplikationer Tranter Pressko konstruerar och bygger kompletta system för kylindustrin. Systemen inkluderar den svetsade plattvärmeväxlaren samt alla ingående detaljer. SPW-55 - två förångare för R507 i parallell, inklusive separator för ett klimattestningslaboratorium i fordonsindustrin. SPW-55 - NH3-förångare inklusive separator för kylmaskiner i plastindustrin. Maxchanger Främre gavel Den unika geometrin med den patenterade MAXCHANGERs variabla plattmönster, bildar kanaler som ger extremt höga K-värden. Dessa kanaler med alternativa mönster bidrar till maximal effektivitet för de båda medierna vid ett motströmsflöde. MAXCHANGER är designad för att klara höga tryck. De 1 mm tjocka, utpressade värmeöverföringsplattorna är placerade mellan topp och bottenplatta. Speciella distanser separerar plattorna, samt omsluter och bildar en flödeskanal. De fyra hörnvinklarna svetsas mot sidoplattor samt topp och botten platta och bildar in och utloppsportar. Detta möjliggör valbar placering av anslutningar. Hörnvinkel Slutplatta Metall distanser MAXCHANGER anslutningar kan placeras nästan hur som helst; fram, bak eller på sidorna samt topp och botten. De kan till och med placeras i hörnen på grund av kanalernas utformning. Denna fördel sparar yta och kan hjälpa systemkonstruktörer att optimera installationsutrymmet. Material: Syrafast stål EN eller Titan EN Max. drifttemperatur: -50 C till 540 C Max. drifttryck: 115 bar

8 I den svetsade värmeväxlarteknikens frontlinje i över 15 år Tranter har levererat helsvetsade värmeväxlare sedan Produktionen av svetsade värmeväxlare finns i Amerika (USA), Asien (Indien) och Europa (Tyskland). Alla fabriker är ISO 9001-certifierade och uppfyller högsta standard gällande design, tillverkning och provning av plattvärmeväxlare. Tranter Pressko GmbH uppstod genom förvärvet av Pressko AG Pressko AG grundades ursprungligen år 2000 och har levererat helsvetsade högkvalitetsprodukter över hela världen i nästan ett decennium. Tranter arbetar konstant med att utveckla sina svetsade produkter och att utöka produktsortimentet för att uppfylla kundernas behov. Kontakta oss för en diskussion av dina behov. Europa Tranter Pressko GmbH Artern, Tyskland Tel: Fax: info@se.tranter.com, pressko@de.tranter.com Nord & Syd Amerika Tranter, Inc. Wichita Falls, TX USA Tel: Fax: sales@tranter.com Mellanöstern/Afrika/Asia Tranter India Pvt. Ltd. Pune, India Tel: Fax: sales@in.tranter.com Aktuell kontaktinformation till våra lokala säljkontor är alltid tillgänglig på vår hemsida: SWE
