2 AB GF SWEDENBORG INGENIÖRSFIRMA grundades 1964 som ett traditionellt agenturföretag. Genom vårt breda pumpprogram garanteras Ni alltid den optimala pumplösningen med avseende på ekonomi och teknik. SWEDENBORG har genom åren utvecklats till att även designa och konstruera egna produkter, där all tillverkning sker i Sverige. 3

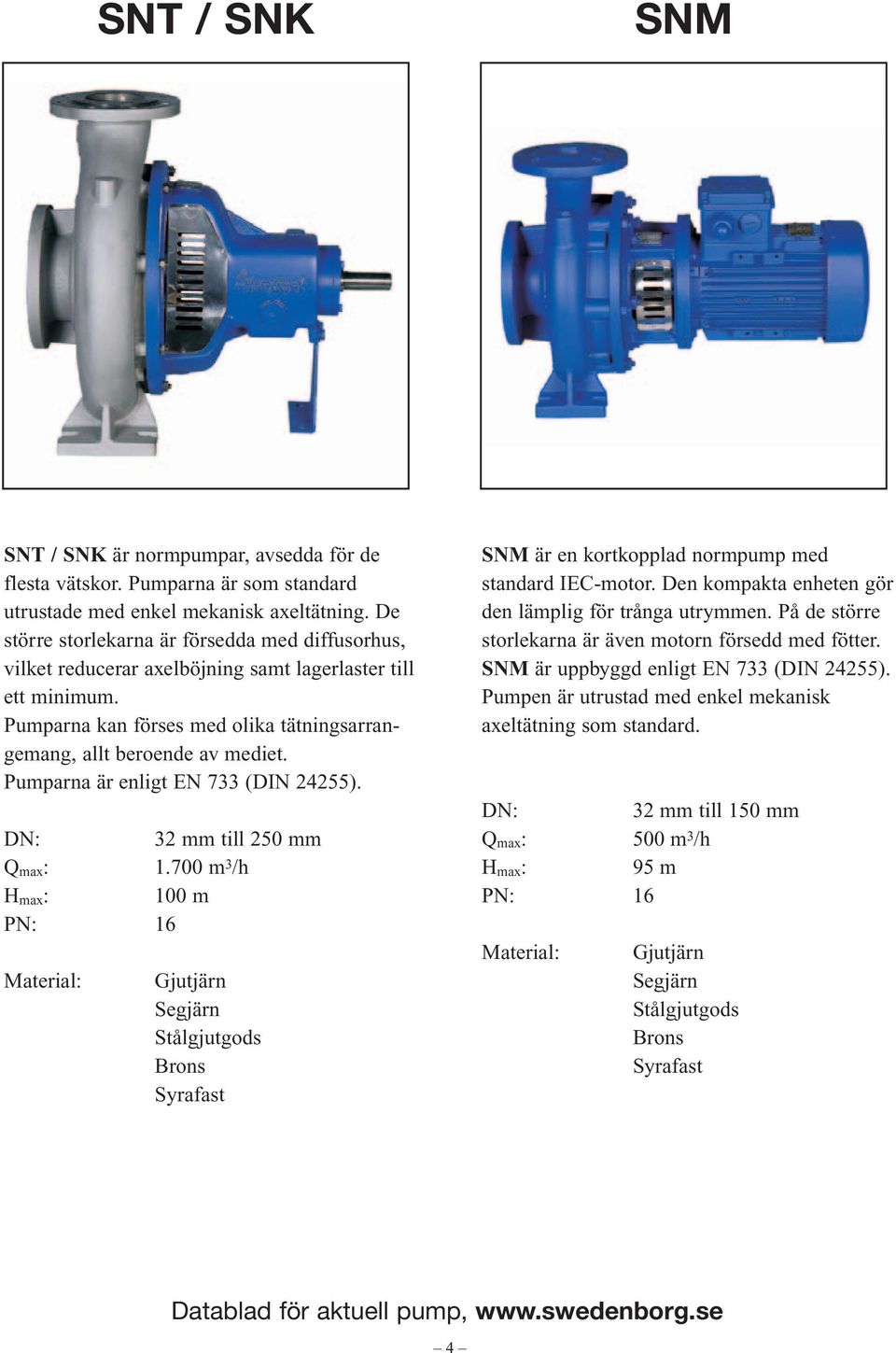

3 SNT / SNK SNM SNT / SNK är normpumpar, avsedda för de flesta vätskor. Pumparna är som standard utrustade med enkel mekanisk axeltätning. De större storlekarna är försedda med diffusorhus, vilket reducerar axelböjning samt lagerlaster till ett minimum. Pumparna kan förses med olika tätningsarrangemang, allt beroende av mediet. Pumparna är enligt EN 733 (DIN 24255). 32 mm till 250 mm Q max : m 3 /h H max : 100 m SNM är en kortkopplad normpump med standard IEC-motor. Den kompakta enheten gör den lämplig för trånga utrymmen. På de större storlekarna är även motorn försedd med fötter. SNM är uppbyggd enligt EN 733 (DIN 24255). Pumpen är utrustad med enkel mekanisk axeltätning som standard. 32 mm till 150 mm Q max : 500 m 3 /h H max : 95 m 4

4 SNL SNLV-H SNL har ett stort användningsområde, allt från vatten till petroleumprodukter med temperaturer upp till 140 C. SNL är en inline centrifugalpump med standard IEC-motor. Den kompakta enheten reducerar kostnader både för rördragning och installation, eftersom inget pumpfundament krävs. Den mekaniska axeltätningen kan förses med kylslinga samt extern spolning. 40 mm till 200 mm Q max : 500 m 3 /h H max : 95 m SNLV-H är i grunden en SNL som är försedd med separat lagerbock. Denna konstruktion, med spacerkoppling, gör det möjligt att byta såväl pumphjul som axeltätning utan att demontera motorn. SNLV-H används därför oftast vid större effektbehov. 65 mm till 250 mm Q max : 800 m 3 /h H max : 100 m 5

5 SCP / NCL NHL / HPL SCP / NCL är keminormpumpar för vätskor. Pumparna är utrustade med enkel mekanisk axeltätning som standard men kan erhållas med en mängd olika tätningsarrangemang. NCL kan även förses med värmemantel i hus och tätningskammare. Centrumupphängda fötter är ett av tillvalen. Pumpen tillverkas enligt EN (ISO 2858). 32 mm till 250 mm Q max : 800 m 3 /h H max : 140 m - 25 NHL / HPL är speciellt utvecklade för hetvattensystem samt andra varma medier. NHL arbetar mellan 120 och 230 C samt med driftstryck upp till 40 bar. HPL finns i utförande för temperaturer upp till 280 C och driftstryck från 35 till 70 bar. Båda pumparna är byggda enligt EN (ISO 2858) norm. Tätningsarrangemanget är helt beroende av driftsdata samt media. 25 mm till 200 mm Q max : 700 m 3 /h H max : 140 m Höglegerat stål 6

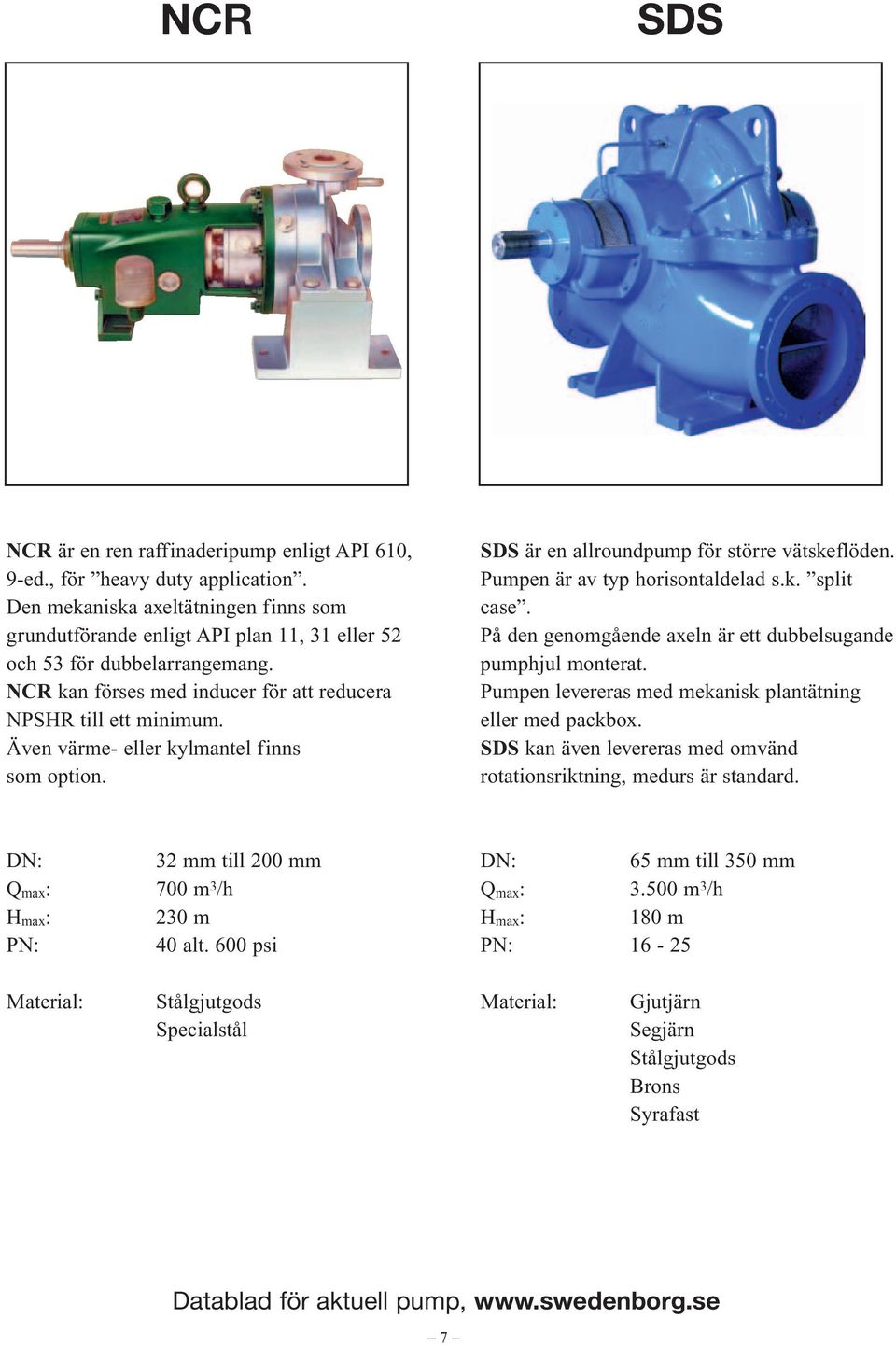

6 NCR SDS NCR är en ren raffinaderipump enligt API 610, 9-ed., för heavy duty application. Den mekaniska axeltätningen finns som grundutförande enligt API plan 11, 31 eller 52 och 53 för dubbelarrangemang. NCR kan förses med inducer för att reducera NPSHR till ett minimum. Även värme- eller kylmantel finns som option. SDS är en allroundpump för större vätskeflöden. Pumpen är av typ horisontaldelad s.k. split case. På den genomgående axeln är ett dubbelsugande pumphjul monterat. Pumpen levereras med mekanisk plantätning eller med packbox. SDS kan även levereras med omvänd rotationsriktning, medurs är standard. 32 mm till 200 mm Q max : 700 m 3 /h H max : 230 m PN: 40 alt. 600 psi 65 mm till 350 mm Q max : m 3 /h H max : 180 m - 25 Specialstål 7

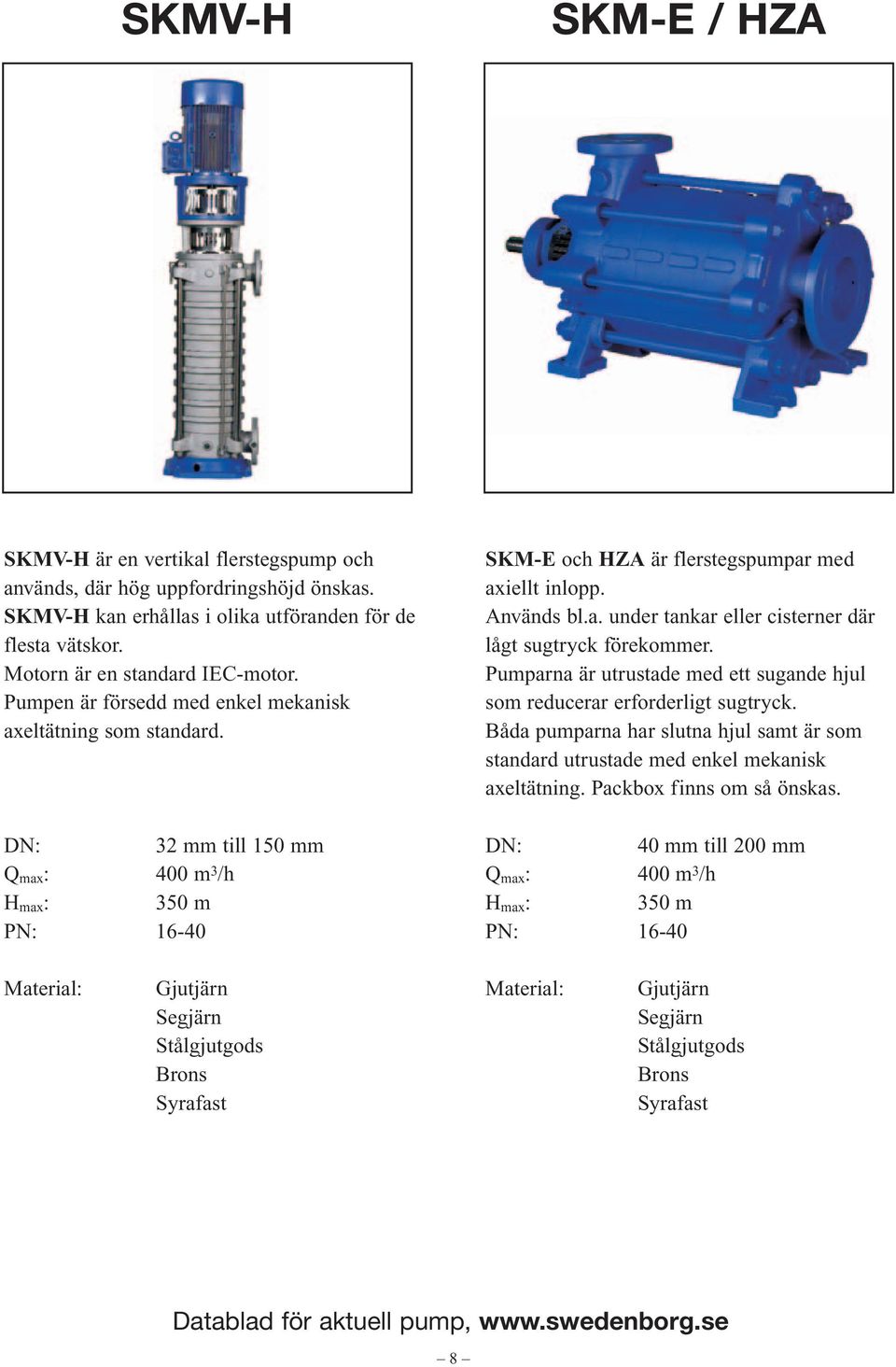

7 SKMV-H SKM-E / HZA SKMV-H är en vertikal flerstegspump och används, där hög uppfordringshöjd önskas. SKMV-H kan erhållas i olika utföranden för de flesta vätskor. Motorn är en standard IEC-motor. Pumpen är försedd med enkel mekanisk axeltätning som standard. 32 mm till 150 mm Q max : 400 m 3 /h H max : 350 m -40 SKM-E och HZA är flerstegspumpar med axiellt inlopp. Används bl.a. under tankar eller cisterner där lågt sugtryck förekommer. Pumparna är utrustade med ett sugande hjul som reducerar erforderligt sugtryck. Båda pumparna har slutna hjul samt är som standard utrustade med enkel mekanisk axeltätning. Packbox finns om så önskas. 40 mm till 200 mm Q max : 400 m 3 /h H max : 350 m -40 8

8 SKM / HZ / HZS SB SKM, HZ och HZS är av typ horisontell flerstegspump. HZS är utrustad med självsugande hjul. Samtliga pumpar har slutna hjul, vilket gör dem mindre känsliga mot föroreningar (jämfört med sidkanalspump). Pumparna är utrustade med enkel mekanisk axeltätning som standard; kan även erhållas med packbox. SB är mycket lämplig för höga tryck och låga flöden t.ex. tryckstegring, kylvatten m.m. SB är en flerstegs centrifugalpump med slutna hjul. Pumpen är utrustad med mekanisk axeltätning. El.motorn är en standard IEC-motor. 32 mm till 250 mm Q max : 700 m 3 /h H max : 450 m -63 R 1 alt. R 11/2 Q max : 15 m 3 /h H max : 130 m Rostfritt 9

9 PC SNV PC är lämplig för högviskösa vätskor såsom slam och slurries med fasta partiklar. PC-pumpen är utrustad med friströmshjul typ vortex eller kanalhjul typ cloggles. Axeltätningen är antingen packbox eller mekanisk plantätning. SNV är en s.k. cantileverpump där pumpen är nedsänkt i vätska och motorn är placerad på tankens/cisternens utsida. Både axellängd och anslutning på tank kan anpassas till Era behov. Motorn är en standard IEC-motor. Pumptypen saknar axeltätning, eftersom huset är nedsänkt i vätska. 40 mm till 300 mm Q max : m 3 /h H max : 95 m 32 mm till 200 mm Q max : 800 m 3 /h H max : 35 m 10

10 NKLs / SKY C NKLs och SKY är konstruerade för hetoljesystem. Båda pumptyperna har en extra tätning mot s.k. blow out. NKLs har separat smörjning av lagerbocken. SKY använder hetolja för att smörja lagren i lagerbocken. NKLs samt SKY tillverkas enligt EN 733 (DIN 24255). 32 mm till 150 mm Q max : 500 m 3 /h H max : 95 m C är en dränkbar pump med: Friströmshjul (vortex) idealiskt för media med mycket fasta partiklar eller hög viskositet. Används även om slitande föremål finns i det pumpade mediet. Kanalhjul (1, 2 eller 3 kanal) lämpligt för högre uppfordringshöjd. Kanalhjulet klarar även fasta partiklar upp till 100 mm (beroende av pumpstorlek). Pumpen har naturligtvis inbyggt övervakningssytem samt hermetiskt avskild kopplingsplint mellan motor och kabel. 50 mm till 400 mm Q max : 2500 m 3 /h H max : 90 m PN:

11 KMB / KMV Tätningslösa pumpar NMB KMB är en magnetkopplad centrifugalpump. Pumpen är kortkopplad och sammanbyggd med en IEC-standardmotor. Pumpen är byggd enligt keminorm EN (ISO 2858). KMV är en magnetkopplad vertikal inline-pump; även den med standard IEC-motor. 25 mm till 50 mm Q max : 60 m 3 /h H max : 65 m NMB är en modern hermetiskt tillsluten processpump. Pumpen är utrustad med ett extra tryckhöjande hjul, vilket bl.a. trycksätter de inre kiselkarbidlagren; allt för att höja driftsäkerheten. NMB är kortkopplad, dvs. sammanbyggd med en IEC-standardmotor. Pumpen är byggd enligt keminorm EN (ISO 2858). 25 mm till 150 mm Q max : 320 m 3 /h H max : 150 m

12 NMWR / PRMW Tätningslösa pumpar PRM NMWR och PRMW är en hermetiskt tillsluten centrifugalpump med magnetkoppling. Användningsområdet är framför allt varma medier upp till 400 C. NMR och PRMW är utrustade med kylflänsar för att skydda magneten mot överhettning. Även extern kylning kan monteras. Pumpen är byggd enligt keminorm EN (ISO 2858). PRM är en ren raffinaderipump enligt API 685. Pumpen är designad för heavy duty application. Används framför allt där kontinuerlig process med långa driftstider föreligger. Pumpen kan förses med inducer för att reducera NPSHR till ett minimum. Även värme- eller kylmantel finns som option. 25 mm till 250 mm Q max : 800 m 3 /h H max : 150 m mm till 200 mm Q max : 850 m 3 /h H: 150 m PN: 40 alt. 600 psi Specialstål 13

13 HZM / HZSM Tätningslösa pumpar SCM / SCMB HZM och HZSM är av typ magnetkopplad flerstegspump med axiell sugstuds. HZM och HZSM är en modern processpump där de inre kiselkarbidlagren är trycksmorda av pumpmediet. Allt för att höja driftsäkerheten. HZSM är utrustad med självsugande hjul. Båda pumparna kan förses med olika övervakningssystem. SCM och SCMB är av typen självsugande sidkanalspump med magnetkoppling. SCMB där B står för blockutförande vilket i sin tur betyder, att motor och pump är sammanbyggda till en enhet. Motorn är alltid en standard IEC-motor. 40 mm till 150 mm Q max : 350 m 3 /h H max : 350 m mm till 65 mm Q max : 32 m 3 /h H max : 400 m

14 BK Förträngningspumpar BV BK är en kugghjulspump för pumpning av de flesta vätskor. BK kan användas både som fyllnings- och tömningspump, eftersom pumpen kan köras i båda riktningarna. Är som standard utrustad med enkel mekanisk axeltätning. Tandem eller packbox samt värmemantel är några av tillvalen. 20 mm till 80 mm Q max : 36 m 3 /h (600 l/min) H max : 350 m -40 BV är en deplacementpump med speciella vridkolvar, en blandning av lobrotorpump och kugghjulspump. BV är lämplig både för hög- och lågviskösa medier t.ex. slam och oljeprodukter. Pumpen kan utrustas med överströmmare som skyddar rörsystemet mot övertryck. 20 mm till 150 mm Q max : 66 m 3 /h (1100 l/min) H max : 350 m

15 VERKSTAD FÄLTSERVICE Serviceverkstad i Göteborg Förutom rena reparationer måste en modern verkstad även kunna tillgodose Era krav vid val av bottenplattor, kopplingar, motorer samt omoch påbyggnader. Vi bygger även kompletta pumpaggregat med diesel- eller elektrisk motor som drivkälla. Våra åtaganden Maskinbearbeting Balansering av pumphjul Läppning av mekanisk axeltätning Nytillverkning av vissa delar Fältservice - Problemlösning Då pumpen är hjärtat i en anläggning kan följderna bli katastrofala vid ett ev. pumphaveri. Här har vår fältservice genom åren utvecklats till en viktig funktion med avseende på såväl analys som att utföra reparationer på ort och ställe. Vi har utrustning för bl.a. Laseruppriktning Vibrationsmätning Varvtalsmätning Temperaturmätning Effektmätning 16

16 Vårt övriga program SWEDSPJÄLL Egentillverkade rökgas- och hetluftsspjäll - runda, rektangulära - 3-vägs - jalusi-, giljotinspjäll ADAMS Metalltätande vridspjäll och backventiler REMBE Sprängbleck - tryckavlastning - skydd mot dammexplosioner VENTILER Gate eller globe samt rostfria kulventiler Datablad för aktuell produkt, 17
