2 Varför väljer man Danfoss Nessie High-Pressure Water Solutions? Fakta Flera fall av oljeläckage har inträffat i sjöar och vattendrag. Vid kraftverk från cylindrar till intagsluckor och turbinstyrningar. Oljeläckage från cylindrar i nivåreglerande luckor i sjöar och dammar. Saneringskostnaderna är ofta höga och ibland nästan omöjligt att få bort all olja. Vattenhydraulikens komponenter är säkra för miljön. Möjlighet att uppnå en miljösäker, lösning ned till -40 C. Fördelar Inga risker vid läckage i sjöar och vattendrag vid användning av vattenhydraulik. Inga saneringskostnader vid eventuella läckage. Inga övervakningssystem då ett läckage är harmlöst. Inga destruktionskostnader, inga uppsamlingskärl för ny och använd olja. Möjlighet att driva flera funktioner från ett vattenhydrauliskt aggregat. (luckcylindrar, ledskenestyrning) Samma prestanda som ett konventionellt system. Vattenhydrauliska cylindrar för reglering af luckor Hydraulikaggregat centralt placerat för reglering av de hydrauliska funktionerna Vattenhydraulik i turbin kan reglera vinkel på propellerbladen Två vattenhydrauliska cylindrar reglerar ledskenornas vinkel och på så vis vattenflödet till turbin Ritningen visar en typisk kraftstation med intagsluckor och turbin som producerar elektrisitet.

3 Typiska installationer Ett vattenhydrauliskt pumpsystem är centralt placerat i ett kraftverk eller i ett särskilt pumphus, med de vattenhydrauliska cylindrarna och ventilerna i respektive arbetszon. För att öppna intagsluckorna och på så vis reglera mängden vatten till kraftverket installeras en vattenhydraulisk cylinder vid luckan. Innan turbinen är ledskenorna placerade, som finjusterar mängden vatten till turbin. Dessa ledskenor styrs normalt av en eller två vattenhydrauliska cylindrar. Inne i turbin finns en cylinder/ventilfunktion som justerar vinkeln på propellerbladen för att uppnå ett noggrant varvtal på turbinaxel. Samtliga dessa funktioner kan styras av ett vattenhydrauliskt aggregat centralt placerat i ett kraftverk. Fördelarna är att det inte finns någon risk för oljeläckage. Det optimala är att ha ett aggregat till alla funktioner, men varje hydraulisk funktion som styrs med vattenhydraulik minskar risken för oönskade oljeutsläpp. Vid andra installationer används vattenhydrauliken till att reglera nivån i dammar och sjösystem, det görs också med cylindrar som öppnar och stänger luckorna. Basen i systemet är en Nessie pumpenhet med vattentank och ventiler. Om temperaturen kryper under noll används ett miljövänligt frysskydd, som monopropylenglykol (Dowcal N/Dowcal 20) eller saltlösningar (Temper-S eller Hydralium) vid behov kan även pumphuset ha en värmekälla. Typiskt pumphus för vattenhydrauliskt aggregat. Ett exempel på ledskenestyrning. Vattenydrauliskt aggregat. Cylinderfunktion till luckor för reglering av vattenivån i sjön. PAH 4 pump, Cetop 3 4/3-, VRH 30, VDH60-, VCH- och VOCH ventiler. Kläggen, Sverige Installatör: Olab AB. Cylinderfunktion till luckor för reglering av vattenivå. PAH 6,3 pump, Cetop3 4/3-, VRH 30, VDH 60-, VCH- och VOCH ventiler. Tidevad, Sverige Installatör: Olab AB.

4 Cylinderfunktion till intagsluckor för reglering av vattenflöde till turbin. Degerfors, Sverige Installatör: Olab AB. 2 pumpar PAH 12,5, Cetop3 4/3-, VHR 30, VDH 60-, VCH- och VOCH ventiler. Samtliga komponenter är dubblerade av säkehetsskäl. Cylinderfunktion till intagsluckor för reglering av vattenflöde till turbin. Bångbro, Sverige Installatör: Olab AB. 2 pumpar PAH 10, Cetop3 4/3-, VRH 30, VDH 60-, VCH- och VOCH ventiler. Samtliga komponenter är dubblerade av säkehetsskäl. Slussar för tömning och fyllning. PAH 10 cylinderfunktion och PAH 4 pump för kyla/värmesystem, Cetop 05 4/3- och VRH 30 ventiler. Ottendorf, Tyskland Installatör: Lingk & Sturzebecher. Cylinder funktion för intagsluckor till turbin och kontroll av ledskenor. PAH 10- och PAH 25 pumpar, VRH-, Cetop3 4/3- och VDH 2/2 ventiler. Naussac, Frankrike Installatör: Fluid Hydr Eau. Cylinderfunktion till luckor för reglering av vattenivå. PAH 6,3 pump, Cetop3 4/3-, VRH 30, VDH 60-, VCH- och VOCH ventiler. Hammar, Sverige Installatör: Olab AB.

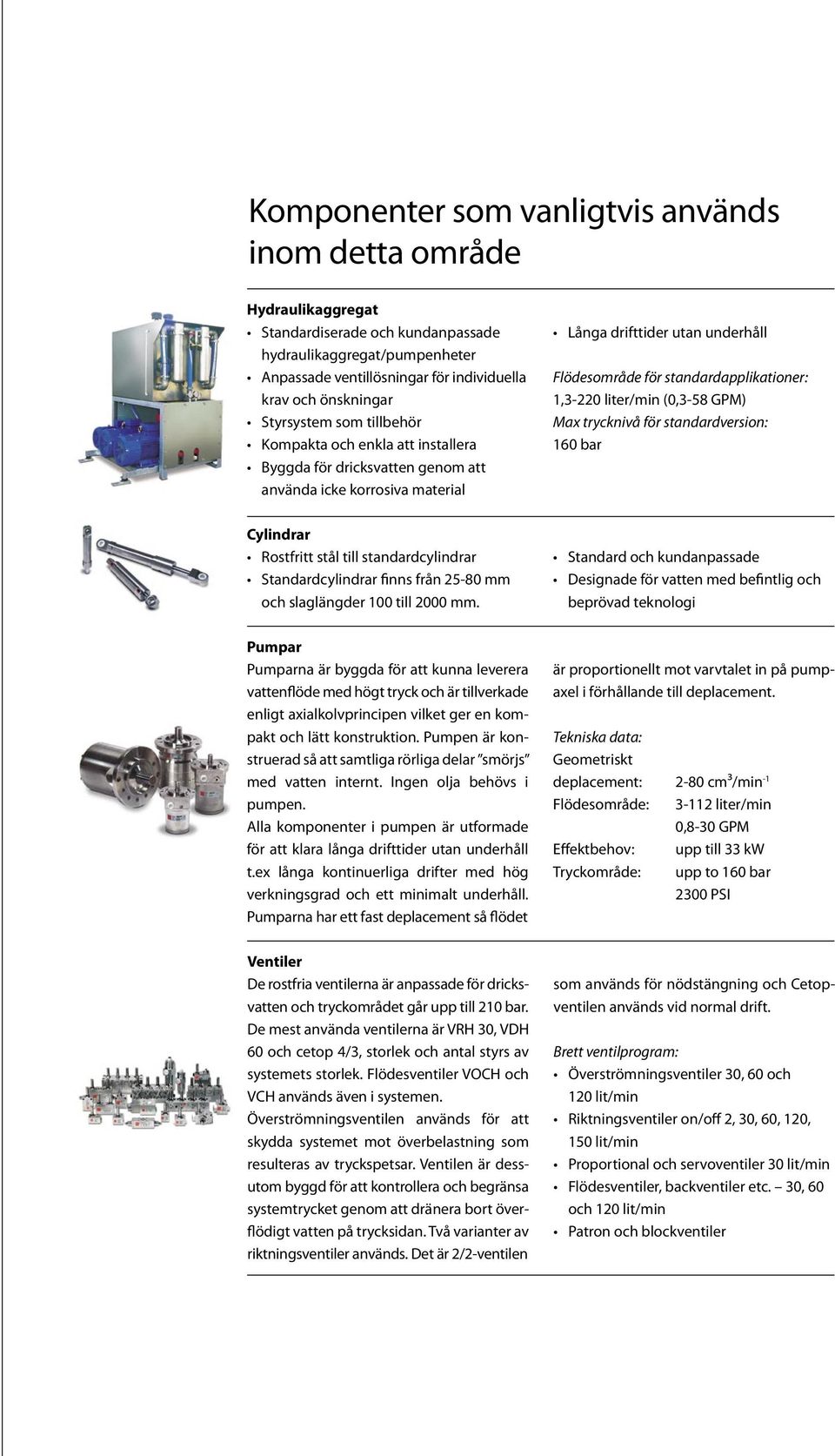

5 Komponenter som vanligtvis används inom detta område Hydraulikaggregat Standardiserade och kundanpassade hydraulikaggregat/pumpenheter Anpassade ventillösningar för individuella krav och önskningar Styrsystem som tillbehör Kompakta och enkla att installera Byggda för dricksvatten genom att använda icke korrosiva material Långa drifttider utan underhåll Flödesområde för standardapplikationer: 1,3-220 liter/min (0,3-58 GPM) Max trycknivå för standardversion: 160 bar Cylindrar Rostfritt stål till standardcylindrar Standardcylindrar finns från mm och slaglängder 100 till 2000 mm. Standard och kundanpassade Designade för vatten med befintlig och beprövad teknologi Pumpar Pumparna är byggda för att kunna leverera vattenflöde med högt tryck och är tillverkade enligt axialkolvprincipen vilket ger en kompakt och lätt konstruktion. Pumpen är konstruerad så att samtliga rörliga delar smörjs med vatten internt. Ingen olja behövs i pumpen. Alla komponenter i pumpen är utformade för att klara långa drifttider utan underhåll t.ex långa kontinuerliga drifter med hög verkningsgrad och ett minimalt underhåll. Pumparna har ett fast deplacement så flödet är proportionellt mot varvtalet in på pumpaxel i förhållande till deplacement. Tekniska data: Geometriskt deplacement: 2-80 cm³/min -1 Flödesområde: liter/min 0,8-30 GPM Effektbehov: upp till 33 kw Tryckområde: upp to 160 bar 2300 PSI Ventiler De rostfria ventilerna är anpassade för dricksvatten och tryckområdet går upp till 210 bar. De mest använda ventilerna är VRH 30, VDH 60 och cetop 4/3, storlek och antal styrs av systemets storlek. Flödesventiler VOCH och VCH används även i systemen. Överströmningsventilen används för att skydda systemet mot överbelastning som resulteras av tryckspetsar. Ventilen är dessutom byggd för att kontrollera och begränsa systemtrycket genom att dränera bort överflödigt vatten på trycksidan. Två varianter av riktningsventiler används. Det är 2/2-ventilen som används för nödstängning och Cetopventilen används vid normal drift. Brett ventilprogram: Överströmningsventiler 30, 60 och 120 lit/min Riktningsventiler on/off 2, 30, 60, 120, 150 lit/min Proportional och servoventiler 30 lit/min Flödesventiler, backventiler etc. 30, 60 och 120 lit/min Patron och blockventiler
