1 Vattendimma med högtryckssystem i sågverk Ett system klarar kylning, smörjning och dammbindning DANFOSS HIGH-PRESSURE WATER SOLUTIONS

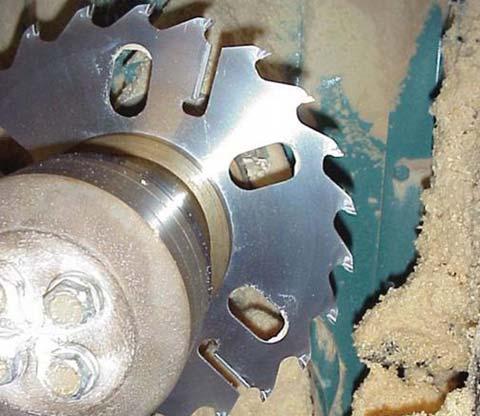

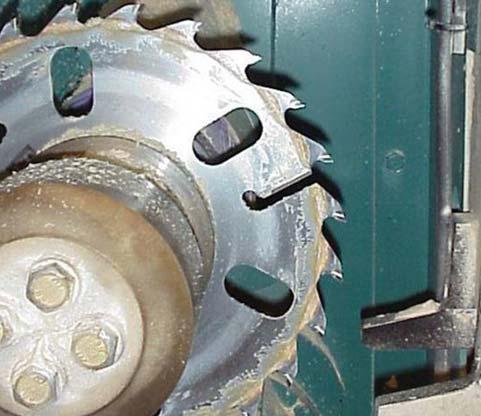

2 Fakta om vattendimma med högtryck i sågverk: 1. Minskar kådbeläggning på klingor 2. Vattensmörjning kyl verktyg och minskar sprickbildning 3. Minskar dammet i produktionslokaler 4. Produktionslokalerna kyls på sommaren och befuktar på vintern Fördelar: 1. Enklare/snabbare rengöring vid slipning av verktyg. Ett rent blad/klinga sänker värmen, ökad matningshastighet, minskad vobbling 2. Ökade ståndtider 3. Ökad drifttid för bandstyrningar 4. Bättre arbetsmiljö Bild på sågklingor före och efter vattendimman med högtryck installerats Före - kåda på klingan Efter -ren klinga Kostnadseffektiv smörjning Vatten är billigt i förhållande till oljesmörjning Vatten finns alltid tillgängligt, medan olja ska beställas/lagras och risk för att det tar slut På en del sågverk ligger det en oljedimma runt såglinjen som försvinner om vatten används. Dammbindning med vattendimma Genom att spraya en liten mängd vatten med högt tryck till en vattendimma ökar man luftfuktigheten vilket gör att damm- partiklarnas vikt ökar och faller ned. Sågverk som installerat system med vattendimma har fått en markant minskning av damm i luften. (flera referenser finns att få) Hur går det till? Genom att spraya ut små mängder vatten med ca 100 bar får man extremt små vattendroppar som gör jobbet. Varje dysa förbrukar mellan 3-12 liter vatten/timma. Det mesta av vattnet dunstar innan det når golvet, så det bildas inga vattensamlingar på golvet.

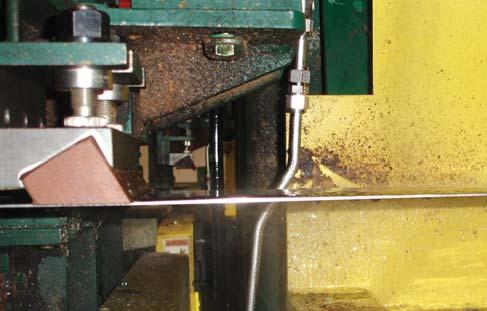

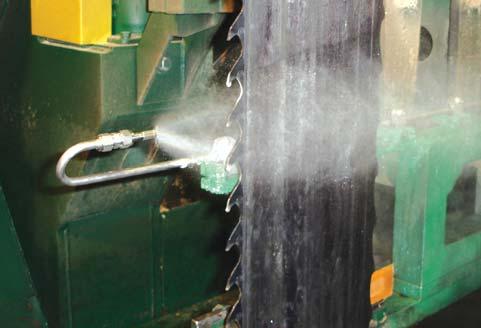

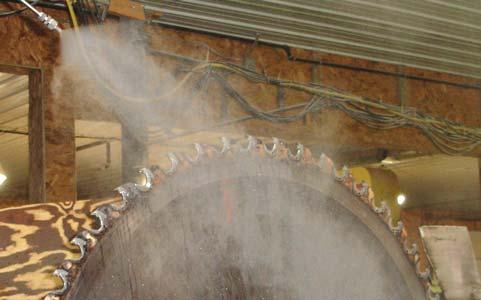

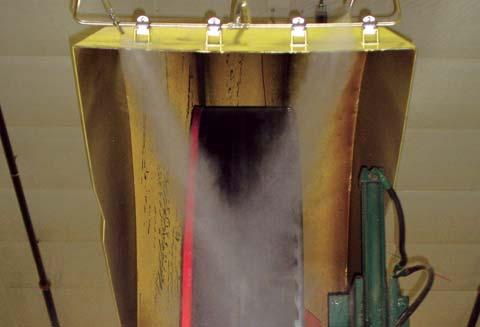

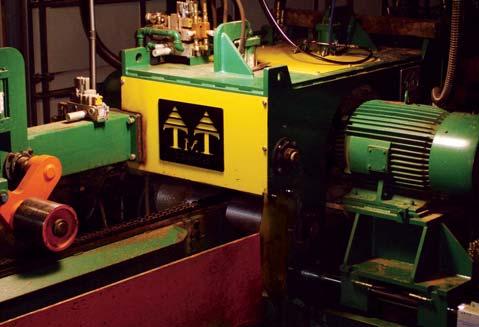

3 Områden som kan utnyttja fördelarna med högtrycks-vattendimma Såglinjer (både band och klingsåg) Justersågar Kantverk Ramsågar Barkmaskiner Rotreducerare Flistuggar Reduserare Ett par typiska montage Bandsåg Klingsåg En dysa sprayar direkt på sågbladet för både rengöring och kylning 2-5 dysor monteras på insidan av skydden som sprayar direkt på klingorna för både rengöring och kylning Kantsåg 1-2 dysor monterade på toppen av sågen för att slå ner det fina dammet som sipprar ut. 1-2 små dysor monterade inne i maskin som sprayar direkt på klingan för både rengöring och kylning av klingorna

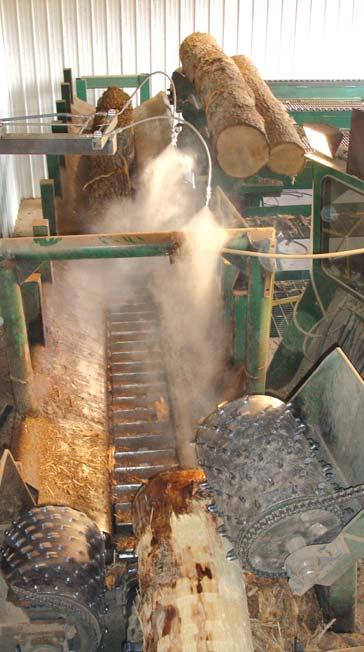

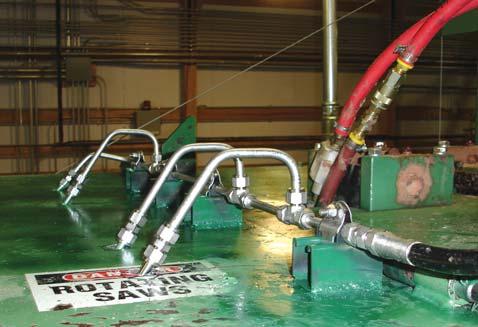

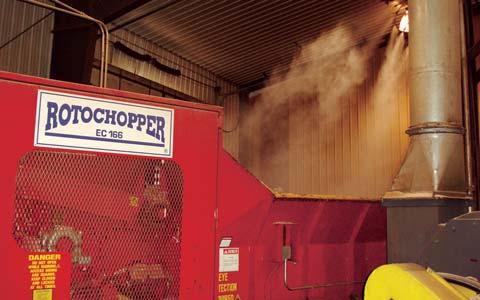

4 Klingsåg Barkmaskin En dysa sprayar direkt på klingan för både rengöring och kylning. Komplettering med ytterligare dysor för att täcka området runt om. Horisontell såg 2-3 dysor placerade runt barkmaskin för att slå ner det fina dammet. Ytterligare fördelar är att stocken blir enklare att vrida. En dysa sprayar direkt på sågbladet för både rengöring och kylning. Rotreducerare 1-2 dysor monterade på toppen av sågen för att slå ner det fina dammet som sipprar ut. 3-5 dysor placeras runt rotreduceraren för att slå ner dammet i området.

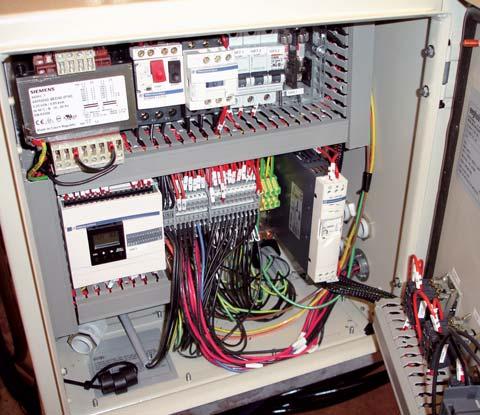

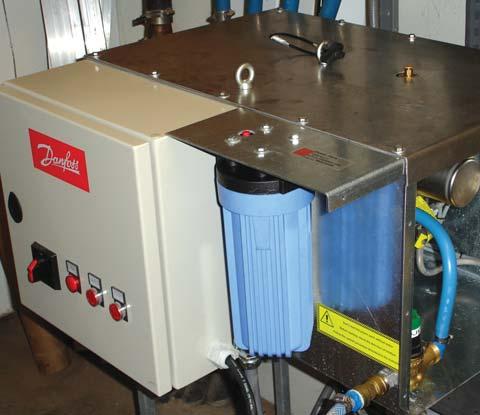

5 Komplett nyckelfärdigt högtrycksaggregat - det är bara att koppla på vatten och el Filtret på inkommande vattenledning är en del av aggregatet som hindrar smuts- partiklar från att täppa till dysorna och skyddar pumpen. Är vattenkvalitén extremt låg kan ett förfilter monteras. Färdigt styrskåp med kontaktorer och timer. Kan fås kundanpassade med PLC-styrning. Ventiler till olika maskiner kan monteras direkt på aggregatet Automatisk avstängning om vattentillförsel uteblir för att skydda pumpen från torrkörning Aggregatet kan placeras på golvet eller hängas på vägg Högtrycksaggregat Elskåp med inbyggd PLC
