Kondensor 230 för 230 V 1-fas anslutning

Transkript

1 7:1 Kondensor 230 för 230 V 1-fas anslutning Kondensor 230 är kompakt byggd med två axialfläktar (IP 44) inbyggda i kondensorchassiet. Elektrisk anslutning sker till en utvändigt monterad kopplingsbox. Till Kondensor 230, skall torkfiltret monteras i kylkretsen utanför kondensorn. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är avpassad för montage på arbetsmaskiner. Fläktarna suger luften genom kondensorelementet. Kondensor 230 levereras i pulverlackerad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 230 de anläggningar som normalt användes i mindre fordonshytter under europeiska förhållanden. Data/Dimensioner Längd 680 mm Bredd (bottenplåten bygger ytterliggare 55 mm) 225 mm Höjd 230 mm Infästningsmått 590 x 215 mm Vikt 19 kg Fläktkapacitet, max 900 m 3 /h Strömförbrukning 0,48 A Skyddsklass IP 44 Kondensoreffekt - vid t 35 o C 6,5 kw - vid t 20 o C 3,7 kw

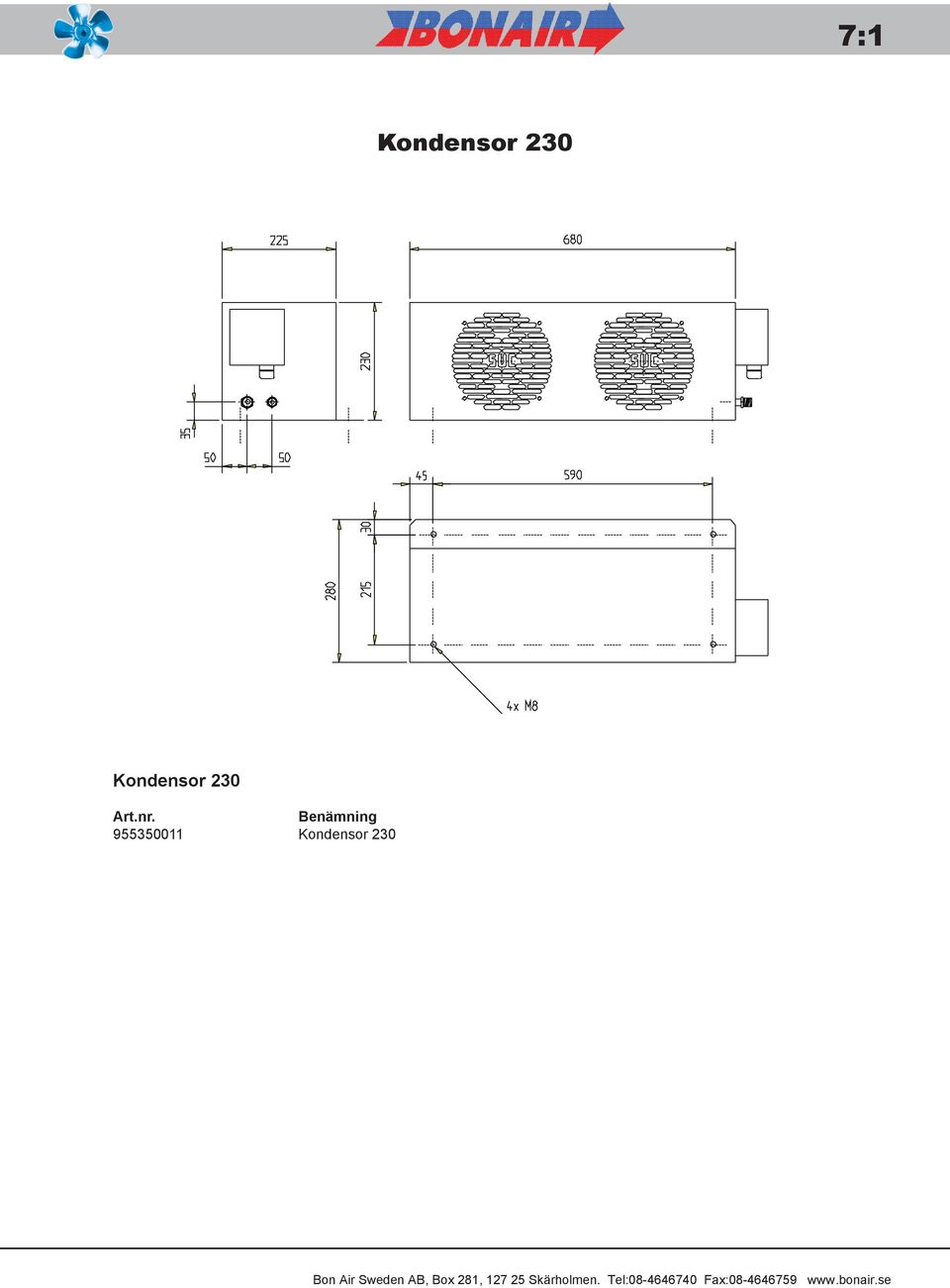

2 7:1 Kondensor 230 Kondensor 230 Art.nr. Benämning Kondensor 230

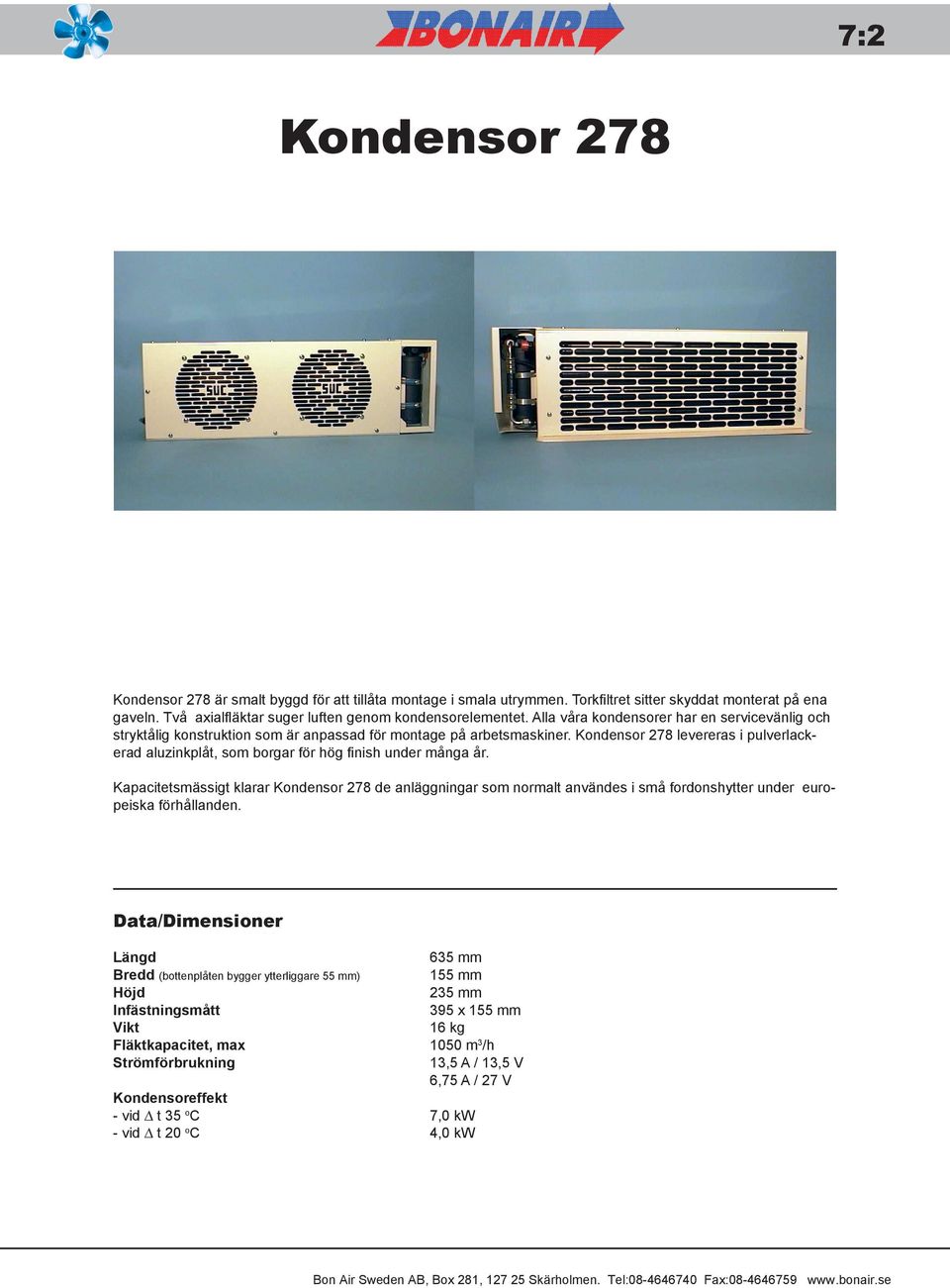

3 7:2 Kondensor 278 Kondensor 278 är smalt byggd för att tillåta montage i smala utrymmen. Torkfiltret sitter skyddat monterat på ena gaveln. Två axialfläktar suger luften genom kondensorelementet. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är anpassad för montage på arbetsmaskiner. Kondensor 278 levereras i pulverlackerad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 278 de anläggningar som normalt användes i små fordonshytter under europeiska förhållanden. Data/Dimensioner Längd 635 mm Bredd (bottenplåten bygger ytterliggare 55 mm) 155 mm Höjd 235 mm Infästningsmått 395 x 155 mm Vikt 16 kg Fläktkapacitet, max 1050 m 3 /h Strömförbrukning 13,5 A / 13,5 V 6,75 A / 27 V Kondensoreffekt - vid t 35 o C 7,0 kw - vid t 20 o C 4,0 kw

4 7:2 Kondensor 278 Kondensor 278 Art.nr. Benämning Kondensor 278, 12 V Kondensor 278, 24 V

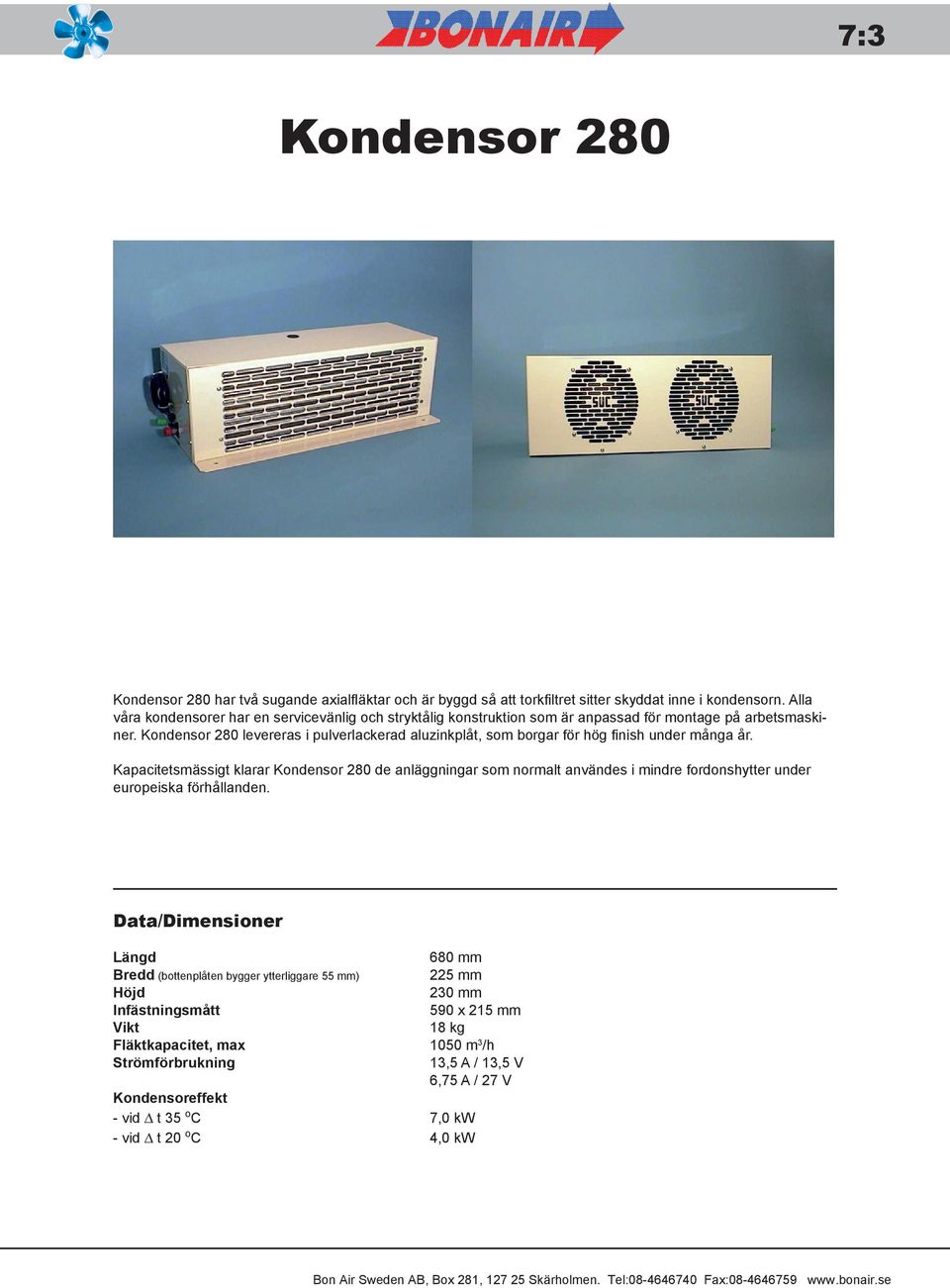

5 7:3 Kondensor 280 Kondensor 280 har två sugande axialfläktar och är byggd så att torkfiltret sitter skyddat inne i kondensorn. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är anpassad för montage på arbetsmaskiner. Kondensor 280 levereras i pulverlackerad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 280 de anläggningar som normalt användes i mindre fordonshytter under europeiska förhållanden. Data/Dimensioner Längd 680 mm Bredd (bottenplåten bygger ytterliggare 55 mm) 225 mm Höjd 230 mm Infästningsmått 590 x 215 mm Vikt 18 kg Fläktkapacitet, max 1050 m 3 /h Strömförbrukning 13,5 A / 13,5 V 6,75 A / 27 V Kondensoreffekt - vid t 35 o C 7,0 kw - vid t 20 o C 4,0 kw

6 7:3 Kondensor 280 Kondensor 280 Art.nr. Benämning Kondensor 280, 12 V Kondensor 280, 24 V

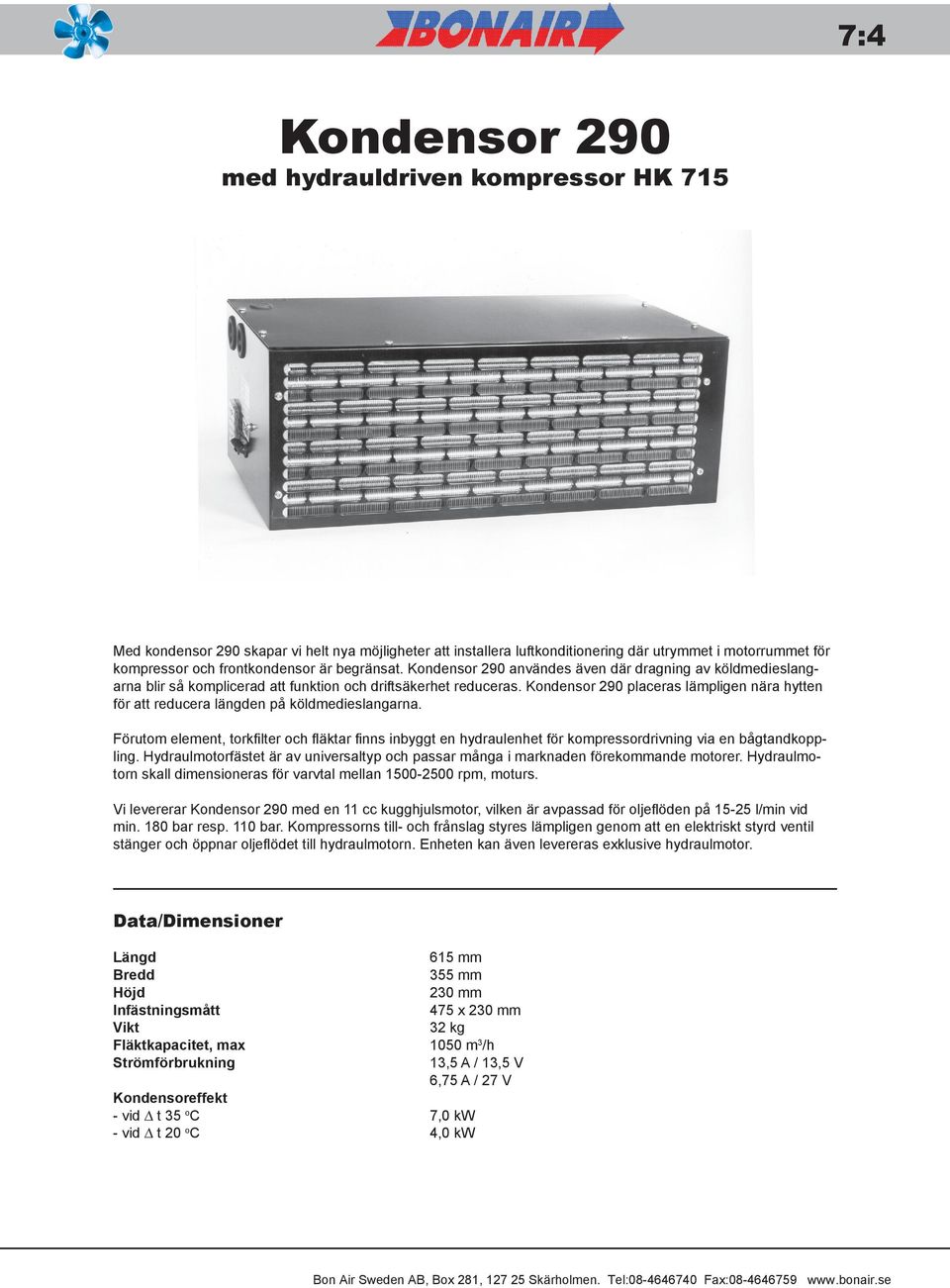

7 7:4 Kondensor 290 med hydrauldriven kompressor HK 715 Med kondensor 290 skapar vi helt nya möjligheter att installera luftkonditionering där utrymmet i motorrummet för kompressor och frontkondensor är begränsat. Kondensor 290 användes även där dragning av köldmedieslangarna blir så komplicerad att funktion och driftsäkerhet reduceras. Kondensor 290 placeras lämpligen nära hytten för att reducera längden på köldmedieslangarna. Förutom element, torkfilter och fläktar finns inbyggt en hydraulenhet för kompressordrivning via en bågtandkoppling. Hydraulmotorfästet är av universaltyp och passar många i marknaden förekommande motorer. Hydraulmotorn skall dimensioneras för varvtal mellan rpm, moturs. Vi levererar Kondensor 290 med en 11 cc kugghjulsmotor, vilken är avpassad för oljeflöden på l/min vid min. 180 bar resp. 110 bar. Kompressorns till- och frånslag styres lämpligen genom att en elektriskt styrd ventil stänger och öppnar oljeflödet till hydraulmotorn. Enheten kan även levereras exklusive hydraulmotor. Data/Dimensioner Längd 615 mm Bredd 355 mm Höjd 230 mm Infästningsmått 475 x 230 mm Vikt 32 kg Fläktkapacitet, max 1050 m 3 /h Strömförbrukning 13,5 A / 13,5 V 6,75 A / 27 V Kondensoreffekt - vid t 35 o C 7,0 kw - vid t 20 o C 4,0 kw

8 7:4 Kondensor 290 med hydrauldriven kompressor HK 715 Kondensor 290 med hydrauldriven kompressor HK 715 Art.nr. Benämning Hydraulkondensor 290, 12 V Hydraulkondensor 290, 24 V Hydraulkondensor 290 med hydr. motor 11 cc, 12 V Hydraulkondensor 290 med hydr. motor 11 cc, 24 V Tillbehör s Nav för bl.a. Sauer, axel-æ 15 mm Nav för Volvo F 11-5 axel-æ 18 mm s Nav för Volvo F axel-æ 20 mm Nav obearbetat

9 7:5 Kondensor 360 Kondensor 360 har tre sugande axialfläktar och är byggd så att torkfiltret sitter skyddat inne i kondensorn. Alla våra kondensorer har en servicevänlig och stryktålig konstruktion som är anpassad för montage på arbetsmaskiner. Kondensor 360 levereras i obehandlad aluzinkplåt, som borgar för hög finish under många år. Kapacitetsmässigt klarar Kondensor 360 de allt större kylanläggningar som idag monteras på arbetsmaskiner, även under sydeuropeiska förhållanden. Som tillbehör kan Kondensor360 kompletteras med temperaturstyrd varvtalsreglering. Varvtalet på kondensorfläktarna reduceras vid lågt kylbehov och ger därvid lägre ljudnivå och längre livslängd på fläktarna. Data/Dimensioner Längd 875 mm Bredd 180 mm Höjd 220 mm Infästningsmått 558 x 260 mm Vikt 22 kg Fläktkapacitet, max 1700 m 3 /h Strömförbrukning 20,3 A / 13,5 V 10,2 A / 27 V Kondensoreffekt - vid t 35 o C 9,3 kw - vid t 20 o C 5,3 kw

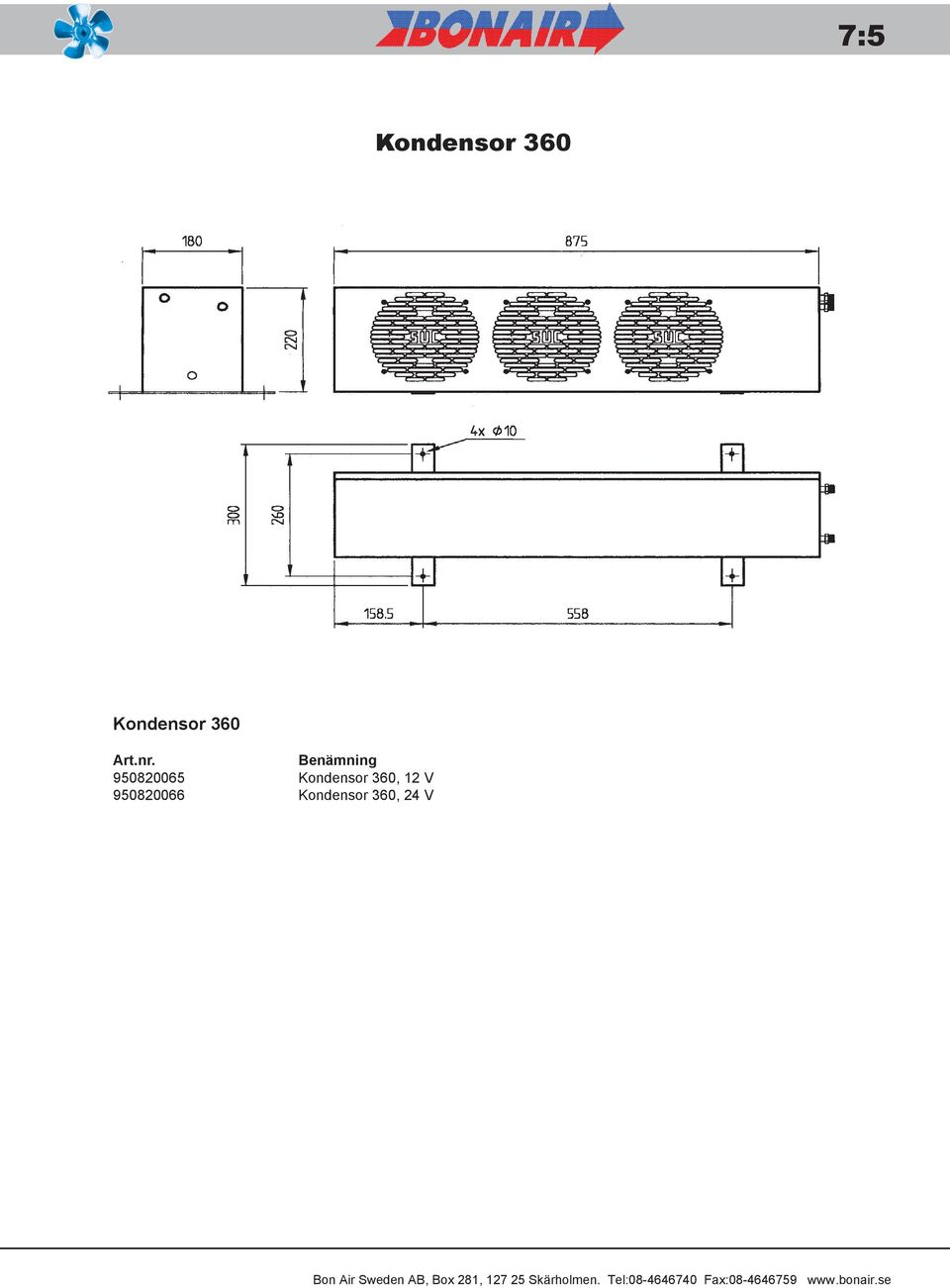

10 7:5 Kondensor 360 Kondensor 360 Art.nr. Benämning Kondensor 360, 12 V Kondensor 360, 24 V
