Värmefläkt Panther 6 15 Effektiv värmefläkt för medelstora lokaler

Transkript

1 Värmefläkt kw Elvärme 5 modeller Värmefläkt 6 15 Effektiv värmefläkt för medelstora lokaler Användningsområden 6-15 är är en serie mycket tysta och effektiva värmefläktar för stationärt bruk. De är avsedda för uppvärmning, torkning och ventilation i t.ex. verkstäder, sporthallar, butiker, samlingslokaler och torkrum. Med blandningsskåp (tillbehör) kan uppvärmning och ventilation kombineras, genom att återluft och uteluft blandas. Komfort Fricos värmefläktar är mycket tystgående och ger snabbt en behaglig värme. Värmefläkt levereras med ett väggfäste som gör det möjligt att rikta varmluften dit den bäst behövs. Drift och ekonomi Fricos värmefläktar har lång livslängd och ger snabbt och effektivt värme till låg kostnad. Enkel installation och minimalt underhåll reducerar också kostnaderna och risken för fel. Design Värmefläkt har en klassiskt ren design i vitlackerad stålplåt. Produktfakta Låg ljudnivå. Levereras med väggfäste som gör det möjligt att rikta luftströmmen nedåt och åt sidan. Inbyggd termostat med inställningsområde C, möjlighet att ansluta extern termostat. Extern manöverpanel (beställs separat) med master-/slavfunktion, för upp till sex apparater, ger en bra och enkel reglering. För SE135 behövs en per apparat. SE135 kan anslutas till både 440V3~och 500V3~. Brett sortiment av reglering och tillbehör. Blandningsskåp, som kombinerar värme och ventilation, finns som tillbehör. Värmefläkt finns även i effekt kw, se separat kapitel. Korrosionsskyddat hölje i varmförzinkad och pulverlackerad stålplåt. Färgbeteckning: RAL 9016, NCS S 0500-N (vit). Vi förbehåller oss rätten till eventuella ändringar

2 Värmefläkt 6 15 Värmefläkt levereras med ett väggfäste som gör det möjligt att rikta luftströmmen för bästa värmespridning. Med blandningsskåpet, som finns som tillbehör, kombineras både värme och ventilation. Blandningsskåpet sparar energi genom att blanda uteluft med återluft i individuellt valda proportioner. Som permanent uppvärmning av en lokal är värmefläktar oftast det billigaste alternativet. De ger mycket hög effekt per investerad krona (W/kr) och är samtidigt lätta att installera. Värmefläkt är ett utmärkt val för uppvärmning av t.ex lager.

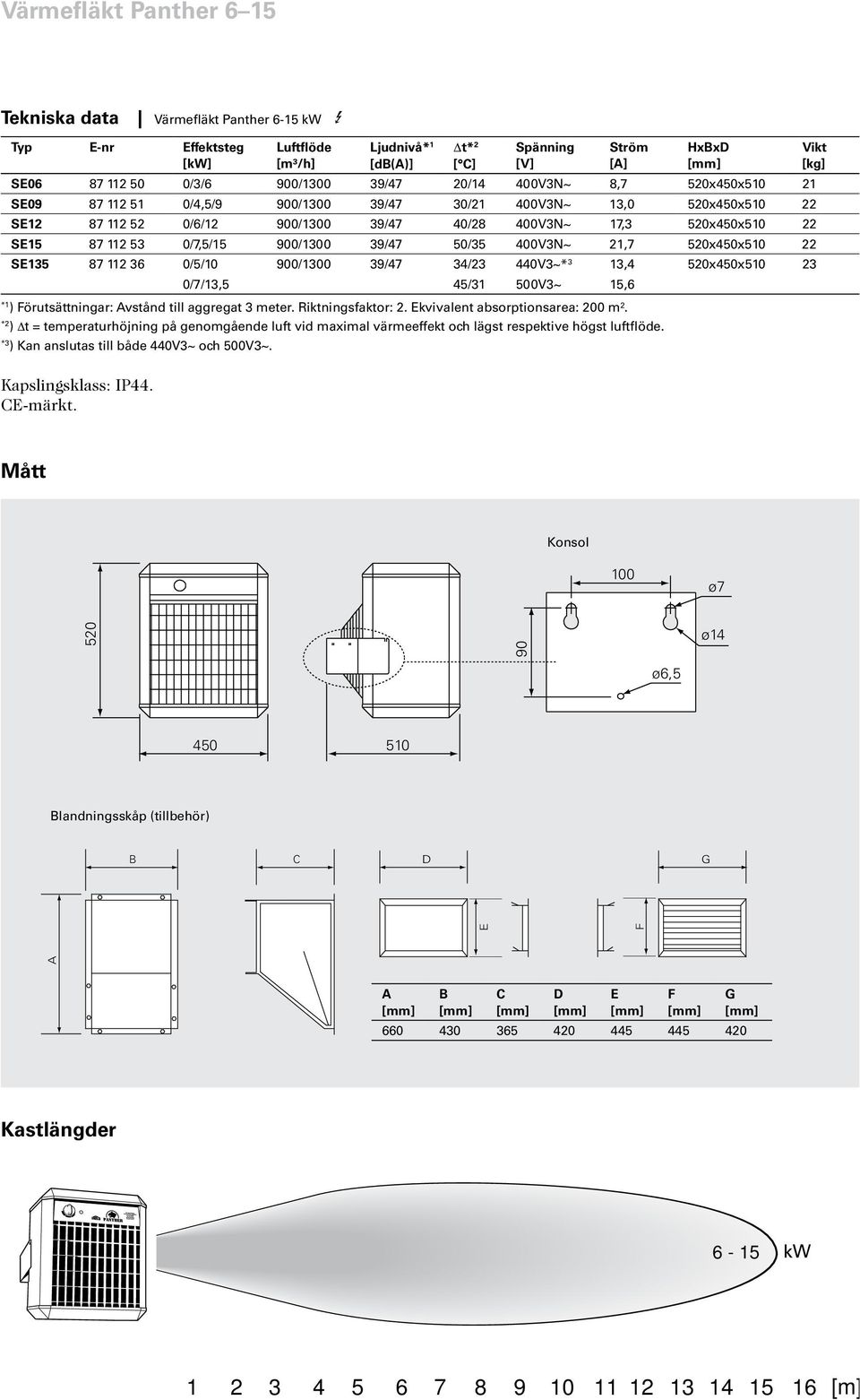

3 Värmefläkt 6 15 Tekniska data Värmefläkt 6-15 kw 3 Typ E-nr Effektsteg [kw] Luftflöde [m³/h] Ljudnivå* 1 [db(a)] t* 2 [ C] Spänning [V] Ström [A] HxBxD SE /3/6 900/ /4 20/14 400V3N~ 8, 520x450x SE /4,5/9 900/ /4 30/21 400V3N~ 13,0 520x450x SE /6/12 900/ /4 40/28 400V3N~ 1,3 520x450x SE /,5/15 900/ /4 50/35 400V3N~ 21, 520x450x SE /5/10 900/ /4 34/23 440V3~* 3 13,4 520x450x //13,5 45/31 500V3~ 15,6 *1 ) Förutsättningar: Avstånd till aggregat 3 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea: 200 m². *2 ) Dt = temperaturhöjning på genomgående luft vid maximal värmeeffekt och lägst respektive högst luftflöde. *3 ) Kan anslutas till både 440V3~ och 500V3~. Vikt [kg] Kapslingsklass: IP44. CE-märkt. Mått Konsol 100 ø 520 B B 90 C C ø14 ø6, A B C A A D G E F Blandningsskåp (tillbehör) D G E F A B C D E F G D G Kastlängder E F 6-15 kw [m]

4 Värmefläkt 6 15 Montering och installation Vägg Montering Värmefläkt monteras på vägg med ett väggfäste som gör det möjligt att rikta luftströmmen nedåt och åt sidorna. För minimimått vid fast montage, se fig min 300 Vägg Montering med blandningsskåp Blandningsskåp PBS finns som tillbehör och består av ett ytterväggsgaller och en inmurningsram. Inmurningsram och ytterväggsgaller muras eller skruvas fast i väggen. Blandningsskåpet och apparaten monteras därefter på. Se Fig. 2. Handreglage (PHR01, tillbehör) består av en fästarm, ett väggfäste, en manöverkula och två tillhörande leder. En dragstång används mellan lederna (ingår inte). Tak min 300 min 1000 Elinstallation Värmefläkt är avsedd för fast installation. Matningspänning är 400V3N~. ska kompletteras med manöverpanel. Vid inkoppling av tillbehör används knock-outs på apparatens baksida. SE135 kan anslutas till både 440V3~ och 500V3~.,5 15 min 1800 Fig. 1: Minimimått vid fast montering. Fig. 2: Sprängskiss och sidovy av med blandningsskåp.

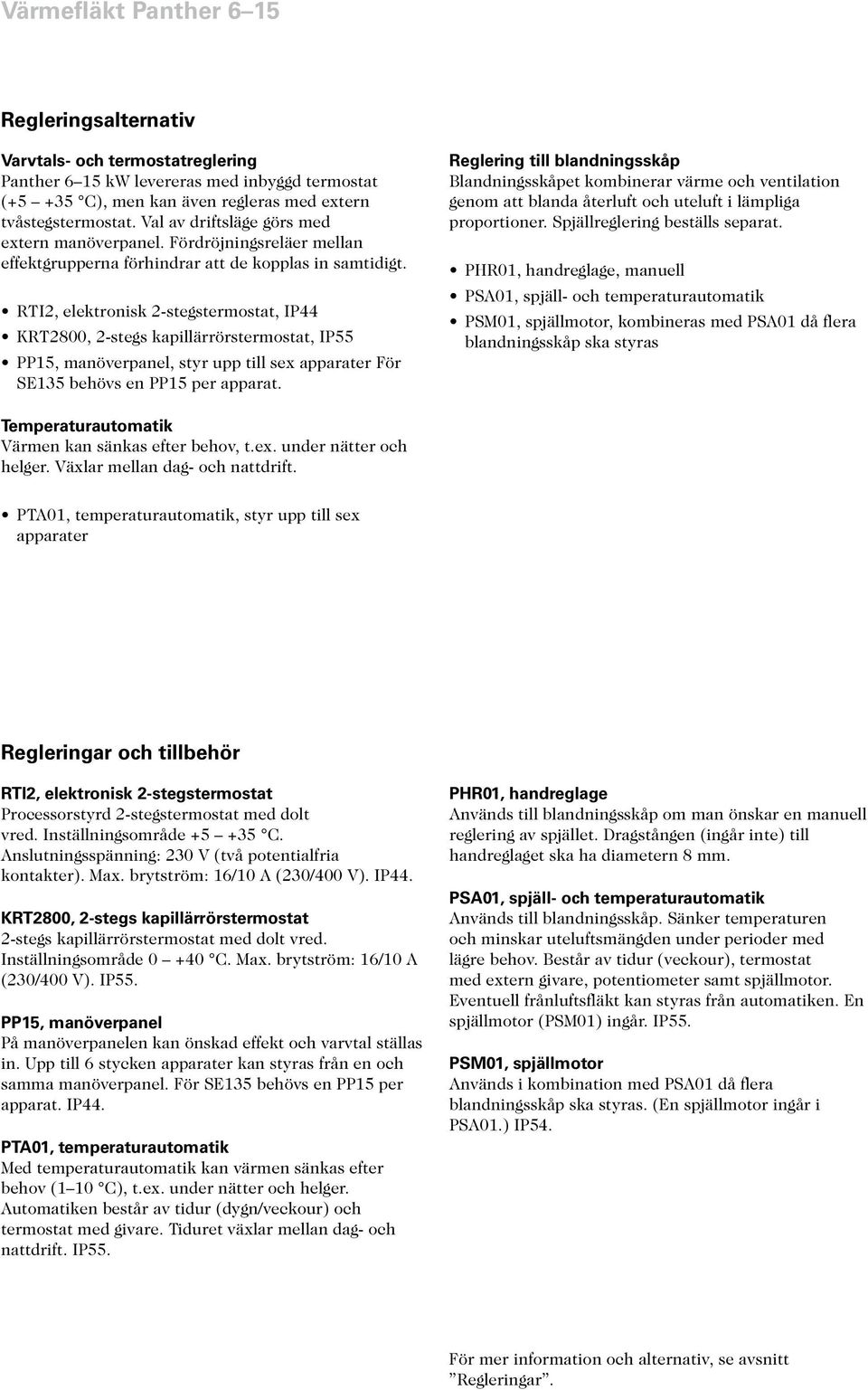

5 Värmefläkt 6 15 Regleringsalternativ Varvtals- och termostatreglering 6 15 kw levereras med inbyggd termostat ( C), men kan även regleras med extern tvåstegstermostat. Val av driftsläge görs med extern manöverpanel. Fördröjningsreläer mellan effektgrupperna förhindrar att de kopplas in samtidigt. RTI2, elektronisk 2-stegstermostat, IP44 KRT2800, 2-stegs kapillärrörstermostat, IP55, manöverpanel, styr upp till sex apparater För SE135 behövs en per apparat. Reglering till blandningsskåp Blandningsskåpet kombinerar värme och ventilation genom att blanda återluft och uteluft i lämpliga proportioner. Spjällreglering beställs separat. PHR01, handreglage, manuell PSA01, spjäll- och temperaturautomatik PSM01, spjällmotor, kombineras med PSA01 då flera blandningsskåp ska styras Temperaturautomatik Värmen kan sänkas efter behov, t.ex. under nätter och helger. Växlar mellan dag- och nattdrift. PTA01, temperaturautomatik, styr upp till sex apparater Regleringar och tillbehör RTI2, elektronisk 2-stegstermostat Processorstyrd 2-stegstermostat med dolt vred. Inställningsområde C. Anslutningsspänning: 230 V (två potentialfria kontakter). Max. brytström: 16/10 A (230/400 V). IP44. KRT2800, 2-stegs kapillärrörstermostat 2-stegs kapillärrörstermostat med dolt vred. Inställningsområde C. Max. brytström: 16/10 A (230/400 V). IP55., manöverpanel På manöverpanelen kan önskad effekt och varvtal ställas in. Upp till 6 stycken apparater kan styras från en och samma manöverpanel. För SE135 behövs en per apparat. IP44. PTA01, temperaturautomatik Med temperaturautomatik kan värmen sänkas efter behov (1 10 C), t.ex. under nätter och helger. Automatiken består av tidur (dygn/veckour) och termostat med givare. Tiduret växlar mellan dag- och nattdrift. IP55. PHR01, handreglage Används till blandningsskåp om man önskar en manuell reglering av spjället. Dragstången (ingår inte) till handreglaget ska ha diametern 8 mm. PSA01, spjäll- och temperaturautomatik Används till blandningsskåp. Sänker temperaturen och minskar uteluftsmängden under perioder med lägre behov. Består av tidur (veckour), termostat med extern givare, potentiometer samt spjällmotor. Eventuell frånluftsfläkt kan styras från automatiken. En spjällmotor (PSM01) ingår. IP55. PSM01, spjällmotor Används i kombination med PSA01 då flera blandningsskåp ska styras. (En spjällmotor ingår i PSA01.) IP54. För mer information och alternativ, se avsnitt Regleringar.

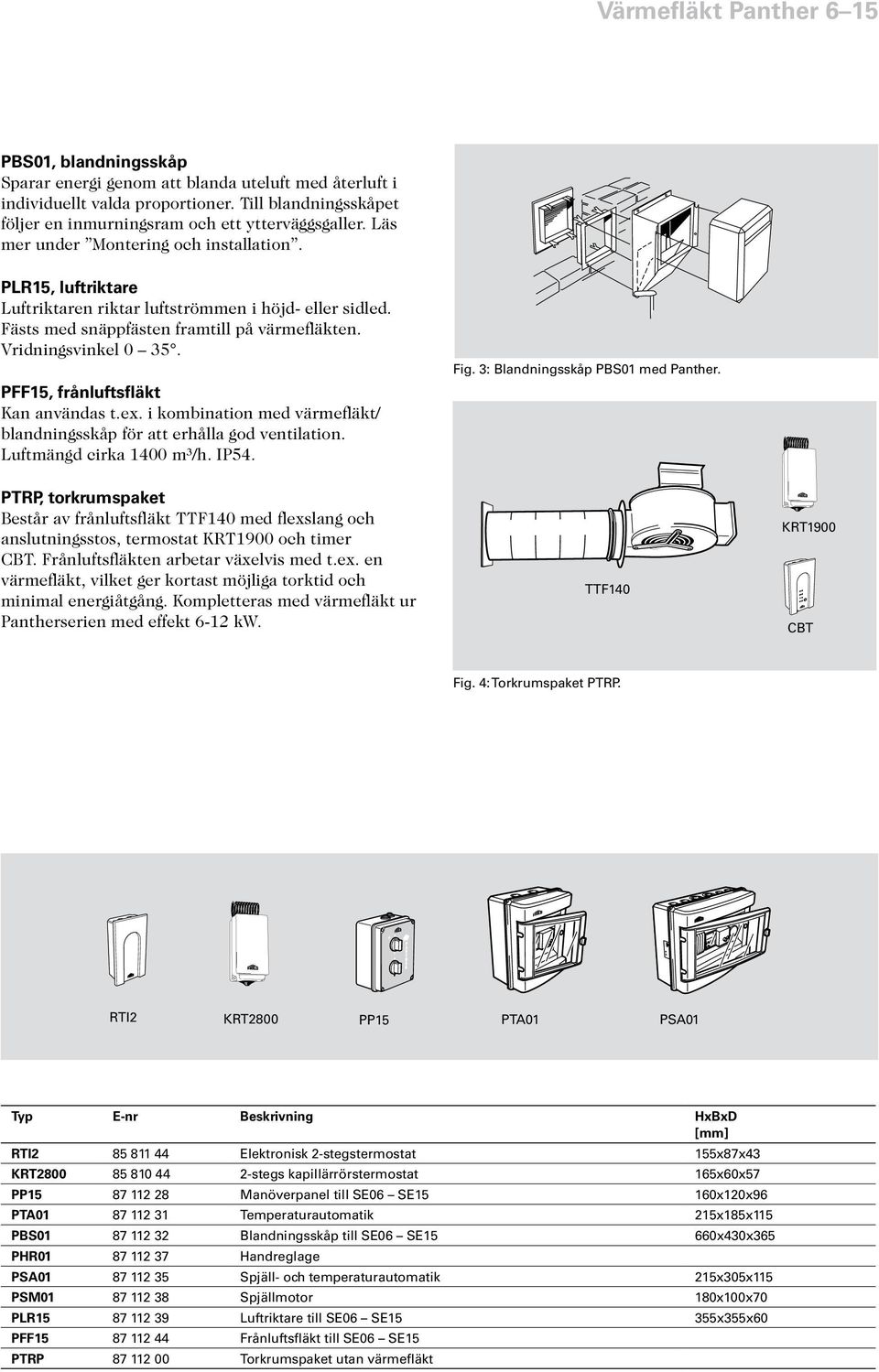

6 CBT 2h 2 1 1h 4h Värmefläkt 6 15 PBS01, blandningsskåp Sparar energi genom att blanda uteluft med återluft i individuellt valda proportioner. Till blandningsskåpet följer en inmurningsram och ett ytterväggsgaller. Läs mer under Montering och installation. PLR15, luftriktare Luftriktaren riktar luftströmmen i höjd- eller sidled. Fästs med snäppfästen framtill på värmefläkten. Vridningsvinkel PFF15, frånluftsfläkt Kan användas t.ex. i kombination med värmefläkt/ blandningsskåp för att erhålla god ventilation. Luftmängd cirka 1400 m³/h. IP54. Fig. 3: Blandningsskåp PBS01 med. PTRP, torkrumspaket Består av frånluftsfläkt TTF140 med flexslang och anslutningsstos, termostat KRT1900 och timer CBT. Frånluftsfläkten arbetar växelvis med t.ex. en värmefläkt, vilket ger kortast möjliga torktid och minimal energiåtgång. Kompletteras med värmefläkt ur serien med effekt 6-12 kw. TTF140 KRT1900 CBT Fig. 4: Torkrumspaket PTRP. RTI2 KRT2800 PTA01 PSA01 Typ E-nr Beskrivning HxBxD RTI Elektronisk 2-stegstermostat 155x8x43 KRT stegs kapillärrörstermostat 165x60x Manöverpanel till SE06 SE15 160x120x96 PTA Temperaturautomatik 215x185x115 PBS Blandningsskåp till SE06 SE15 660x430x365 PHR Handreglage PSA Spjäll- och temperaturautomatik 215x305x115 PSM Spjällmotor 180x100x0 PLR Luftriktare till SE06 SE15 355x355x60 PFF Frånluftsfläkt till SE06 SE15 PTRP Torkrumspaket utan värmefläkt

7 Värmefläkt 6 15 Kopplingsschema Varvtals- och termostatreglering SE V ºC L 1 L 2 L 3 L 1 L 2 L 3 440V 500V L 1 L 2 L kw 440V 3~ 500V 3~ M kw SE 06 ºC L 1 L 2 L 3 L 1 L 2 L 3 L 1 L 2 L 3 N V 3N~ kw kw SE a bcd 2 3 b c 400V3~, manöverpanel X X X X X X X X X ½ ½ Factory setting L 1 L 2 L 3 N 230V3~ RTI2, elektronisk 2-stegstermostat Sensor 230V~ L N L L N 230V3~ 230V3~ >t C Hi >t C Lo 230V~ RTI KRT2800, 2-stegs kapillärrörstermostat -1-4 C KRT 2800 C Vi förbehåller oss rätten till eventuella ändringar.

8 Värmefläkt 6 15 Kopplingsschema Inkoppling av tillbehör till OBS! Ta bort de två interna säkringarna 6,3A i slavenheterna. SE SE High speed SE High speed SE Medium speed 6-15 kw SE Medium SE06-15 speed Low speed SE Low speed OBS! Ta bort de två interna säkringarna 6,3A i slavenheterna. 2 2 SE06-15 SE , manöverpanel SE OBS! Ta bort de två interna säkringarna 6,3A i slavenheterna. SE SE RTI2, elektronisk 2-stegstermostat RTI2 RTI L N 4 OBS! Ta bort de två interna säkringarna 6,3A i slavenheterna. SE SE KRT2800, 2-stegs kapillärrörstermostat KRT 2800 KRT
