AR3500/4200 AR3500/4200. Infälld luftridå med smarta funktioner, för kommersiella lokaler

Transkript

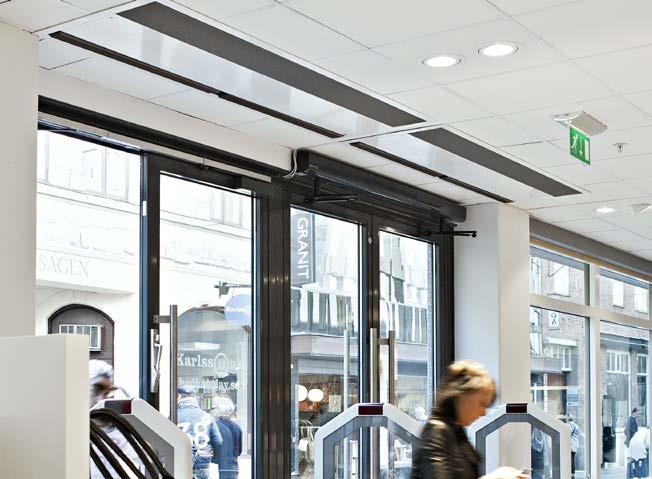

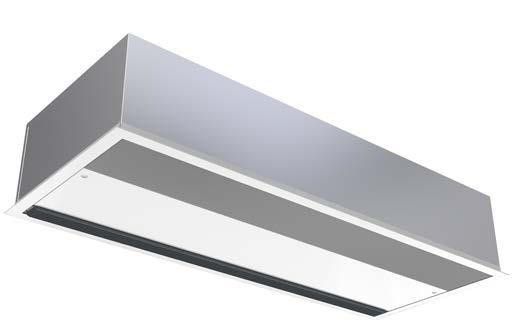

1 R R3500/4200 R3500/4200 Infälld luftridå med smarta funktioner, för kommersiella lokaler Rekommenderad installationshöjd * R3500: 3,5 m R4200: 4,2 m Med sin dolda placering är R3500/4200 mycket diskret och därför särskilt lämplig för miljöer där design är viktig. Låg ljudnivå. Montering med gängstänger. Gängstängerna kan även fästas inuti aggregatet vilket är en fördel vid t.ex. fasta undertak. Korrosionsskyddat hölje i varmförzinkad och pulverlackerad stålplåt. Färg ram och lucka: vit, RL 9016, NCS S 0500-N. Färg galler: grå, RL Ram och lucka kan lackeras i önskad nyans. Optimerat luftflöde tack vare Thermozone-teknologin. Lufthastighetsprofil R3500 R4200 m 0,1 10,7 m/s m 0,1 11,3 m/s 1,0 6,0 m/s 1,0 6,1 m/s 2,0 4,4 m/s 2,0 4,6 m/s 3,0 3,8 m/s 3,0 3,5 m/s 4,0 3,3 m/s 3,5 3,3 m/s 4,2 3,2 m/s Mätningar enligt ISO Genomsnittsvärden för produkter inom serien. Mätningar enligt ISO Genomsnittsvärden för produkter inom serien. Reglering SIRe asic SIRe Competent SIRe dvanced Denna luftridå levereras förberedd för styrsystem SIRe som har många smarta och energibesparande funktioner. Det finns tre olika nivåer med olika funktionalitet att välja mellan, asic, Competent eller dvanced. Vattenvärmda aggregat ska alltid kompletteras med ventiler. För mer information och alternativ, se avsnitt Regleringar. *) Rekommenderad installationshöjd kan variera kraftigt beroende på den aktuella lokalen

2 Rekommenderad installationshöjd 3,5 m 1 Utan värme - R3500 (IP20) Effekt R / /62 230V~/2, R / /63 230V~/3, R / /64 230V~/5, Elvärme - R3500 E (IP20) E- nr Effektsteg t* 4 (värme) R3510E ,5/9 1100/ / /62 230V~/2, V3~/ R3515E /13,5 1550/ / /63 230V~/3,5 400 V3~/19, R3520E / / / /64 230V~/5,2 400 V3~/ Större entréer 2 Vattenburen värme - R3500 W (IP20) RSK- nr Effekt* 5 t* 4,5 Vattenvolym [l] [V] [] R3510W ,4 1100/ /12 1, /61 230V~ 2, R3515W / /12 2, /62 230V~ 3, R3520W / /13 2, /63 230V~ 5, Vattenburen värme - R3500 WLL, batteri för lågtempererat vatten (460 C) (IP20) RSK- nr Effekt* 6 t* 4,6 Vattenvolym [l] [V] [] R3510WLL ,2 1100/ /12 1, /61 230V~ 2, R3515WLL / /12 2, /62 230V~ 3, R3520WLL / /12 2, /63 230V~ 5, * 1 ) Lägst/högst luftflöde av totalt 5 fläktsteg. * 2 ) Ljudeffekt (L W ), mätningar enligt ISO : 2014, Installationstyp E. * 3 ) Ljudtryck (L p ). Förutsättningar: vstånd till aggregat 5 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea 200 m². Vid lägst/högst luftflöde. * 4 ) t = temperaturhöjning på genomgående luft vid maximal värmeeffekt och lägst respektive högst luftflöde. * 5 ) Gäller vid vattentemperatur 60/40 C, lufttemperatur in +18 C. * 6 ) Gäller vid vattentemperatur 40/30 C, lufttemperatur in +18 C. Godkänd av SEMKO.

3 Rekommenderad installationshöjd 4,2 m 1 Utan värme - R4200 (IP20) Effekt R / /60,5 230V~/4, R / /62 230V~/5, R / /63 230V~/8, R / /64 230V~/9, Elvärme - R4200 E (IP20) Effektsteg t* 4 (värme) R4210E12 3,9/7,8/ / / /60,5 230V~/4,1 400 V3~/ R4215E18 6,0/12/ / / /62 230V~/5,2 400 V3~/ R4220E24 7,8/15/ / / /63 230V~/8,1 400 V3~/ R4225E30 9,9/20/ / / /64 230V~/9,3 400 V3~/ Vattenburen värme - R4200 W (IP20) Effekt* 5 t* 4,5 Vattenvolym [l] [V] [] R4210W / /18 1, /60 230V~ 4, R4215W / /19 3, /60,5 230V~ 5, R4220W / /19 4, /62 230V~ 8, R4225W / /20 5, /62,5 230V~ 9, Vattenburen värme - R4200 WLL, batteri för lågtempererat vatten (460 C) (IP20) Effekt* 6 t* 4,6 Vattenvolym [l] [V] [] R4210WLL / /12 3, /60 230V~ 3, R4215WLL / /12 4, /60,5 230V~ 5, R4220WLL / /12 7, /62 230V~ 7, R4225WLL / /12 9, /62,5 230V~ 9, * 1 ) Lägst/högst luftflöde av totalt 5 fläktsteg. * 2 ) Ljudeffekt (L W ), mätningar enligt ISO : 2014, Installationstyp E. * 3 ) Ljudtryck (L p ). Förutsättningar: vstånd till aggregat 5 meter. Riktningsfaktor: 2. Ekvivalent absorptionsarea 200 m². Vid lägst/högst luftflöde. * 4 ) t = temperaturhöjning på genomgående luft vid maximal värmeeffekt och lägst respektive högst luftflöde. * 5 ) Gäller vid vattentemperatur 60/40 C, lufttemperatur in +18 C. * 6 ) Gäller vid vattentemperatur 40/30 C, lufttemperatur in +18 C.

4 Mått R m: 4 x M8 1,5 m: 4 x M8 2 m: 6 x M8 2,5 m: 6-8 x M Större entréer R R R nslutningsmått, invändig gänga: 3/4", DN20 Mått R4200 R R R R nslutningsmått, invändig gänga: 3/4", DN20 851

5 Tillbehör P34TR P34C P34VD FHDN20 R35/42XTT P34TR, gängstänger Gängstänger för montering i tak. 1 m. nvänds tillsammans med takfästen (P34C). Kompletteras med vibrationsdämpning (P34VD) för att minska vibrationer. P34C, takfästen Takfästen för att montera aggregatet i tak med vajer eller gängstänger (ingår ej). Kombineras lämpligen med vibrationsdämpning (P34VD) vid användning av gängstänger. FHDN20, flexibla slangar Flexibla slangar för enkel och praktisk installation av vattenvärmda aggregat. FHDN20: längd 350 mm. FHDN2010: längd 1 m. DN20. R35/42XTT, förlängningsstos Förlängningsstosar för ett diskret montage med endast utblås och insug synligt i undertaket. P34VD, vibrationsdämpning Vibrationsdämpning som minskar vibrationer vid takmontage med gängstänger. E-nr RSK-nr eskrivning ntal som ingår P34TR Gängstänger för R3510/3515/3520, R4210/ m P34TR Gängstänger för R m P34TR Gängstänger för R m P34C Takfästen för R3510/3515/3520, R4210/ P34C Takfästen för R P34C Takfästen för R P34VD Vibrationsdämpning för R3510/3515/3520, R4210/ P34VD Vibrationsdämpning för R P34VD Vibrationsdämpning för R FHDN20 Flexibla slangar DN15, invändig gänga, 90 böj mm FHDN2010 Flexibla slangar DN15, invändig gänga, 90 böj 2 1 m R35XTT Förlängningsstos för R mm R35XTT Förlängningsstos för R mm R35XTT Förlängningsstos för R mm R42XTT10 Förlängningsstos för R mm R42XTT15 Förlängningsstos för R mm R42XTT20 Förlängningsstos för R mm R42XTT25 Förlängningsstos för R mm För montering, elinstallation, kopplingsschema och övrig teknisk information, se manual.
