Indesse. Vattenvärmd luftridå. Installation och reglering

Transkript

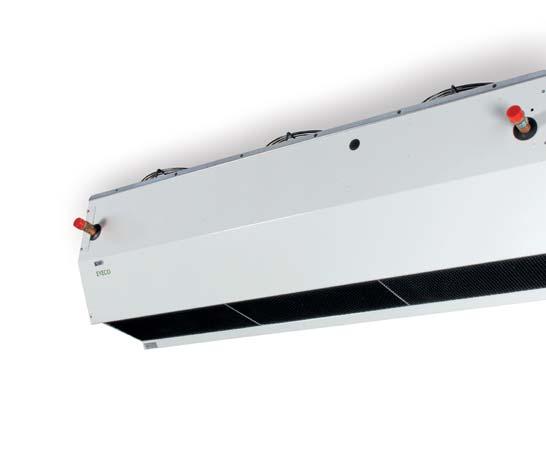

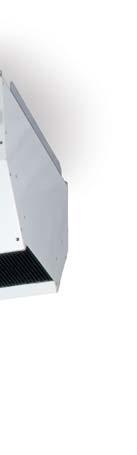

1 Indesse Vattenvärmd luftridå En kraftfull luftridå för klimatseparation av två olika klimatzoner. Lämplig där en effektiv och kraftfull industriluftridå behövs, t.ex vid industri- portar i bilhallar, verkstäder, garage och tvätthallar. Skapar en osynlig barriär av luft och förhindrar att uppvärmd luft lämnar lokalen. Tack vare likriktarteknologin (Straw-system) har Indesse en samlad laminär luftström som ger extra god separationsförmåga. Fungerar mycket bra i de flesta industriapplikationer. Fläktarnas as utformning minimerar underhållning vilket borgar för en lång livslängd och bra prestanda. a Indesse är frihängande eller fristående och kan monteras såväl horisontellt som vertikalt. Över/vid sidan av porten Miljöklass C2 2-radigt vattenbatteri AC eller EC motor Epoxilackad vit RAL9010 Tryckklass PN16, max 110 C Kapslingsklass IP44 Produkten bedömd i SundaHus Miljödata ACCEPTERAS AV Beskrivning Indesse industriluftridåer finns i 3 storlekar: 1,65, 2,2 och 2,75m längd (bredd). Beroende på portens storlek väljs lämpligt antal moduler att sammanfoga på plats för att täcka hela öppningen. Max 8m montagehöjd, obegränsad portbredd. Vid vertikalt (stående) enkelmontage max 8m bredd, vid dubbelsidigt montage max 11m. Indesse har ett speciellt utblåsningsgaller som likriktar luftströmmen. Detta eliminerar turbulens och ger en laminär luftström, vilket optimerar prestandan och luftridåverkan. Utblåsningsöppningen har även ett större djup än vanligt och ger därför mer kraft åt luftströmmen. Indesse levereras som standard med hölje i elförzinkad pulverlackad RAL9010 (vit). Kan även lackeras i valfri kulör (mot pristillägg) efter beställarens önskemål, eller levereras elförzinkad utan lackering. Installation och reglering Indesse kan antingen monteras vertikalt vid sidan av porten, eller horisontellt hängandes ovanför. Flera enheter kan kopplas ihop till en lång rad. Vid stående installation kan då en upp till 6,6m hög modul skapas. Till Indesse industriluftridåer finns ett antal tillbehör för enkel och stabil montering. Vattenanslutning sker på aggregatets framsida i vardera änden, röranslutning utv. DN25. Använd flexslangar vid anslutning till värmesystemet. Kontollera att det finns tillräckligt med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till V/1-fas max 16A. Vi rekomenderar AirGenio styrning, välj rätt strömstyrka beroende på antal moduler som skall styras. Komplettera med ventilsats och magnetkontakt i metall (MK4532). Läs mer om AirGenio styrenheter sist i broschyren. 2

2 Tekniska data, vattenvärmd ridå Bredd Effekt (kw) Tryckfall Effekt (kw) Tryckfall Ström Luftmängd 1 Ljudeffekt2 Ljudnivå3 (mm) 80/60-15 C (kpa) 60/40-15 C (kpa) (A) (m³/h) db(a) db(a) VCINV2AC , ,6 8 3, VCIN200V2AC , ,2 7 5, VCIN250V2AC , ,7 5 6, VCINV2EC , ,9 8 4, VCIN200V2EC , ,8 7 5, VCIN250V2EC , ,6 5 6, Luftmängd enligt ISO Ljudeffekt (LWA) uppmätt enligt ISO Ljudnivå på 5m avstånd, riktningsfaktor Q=2, 200 m2 Sabine Kastlängd och luftmängd vid olika varvtal Hastighet Spänning Luftmängd Luftastighet vid m/s Ström VCINV2AC VCIN200V2AC VCIN250V2AC Min V m 3 /h m 3,49 4,73 5,81 6,56 7,29 3,29 4,53 5,62 6,31 7,23 3,42 4,70 5,80 6,61 7,28 3 m 2,46 3,36 4,23 4,58 4,95 2,29 3,21 3,95 4,53 5,02 2,23 3,03 3,69 4,28 4,75 5 m 1,82 2,44 2,80 3,13 3,57 1,73 2,38 2,88 3,41 3,81 1,67 2,19 2,72 3,14 3,51 7 m 1,70 2,05 2,26 2,61 1,80 2,20 2,64 2,98 1,87 2,17 2,52 2,83 9 m 1,55 1,71 2,02 1,71 1,96 2,25 1,68 1,94 2,19 12 m 1,55 1,65 1,62 A 3,39 3,82 3,92 3,87 3,70 4,66 5,30 5,43 5,30 5,06 5,75 6,48 6,68 6,28 6,27 Ljudtryck vid olika varvtal Hastighet Spänning Ljudtryck vid olika varvtal & oktavband, Avstånd 5m, Q=2, A=200m2 VCINV2AC VCIN200V2AC VCIN250V2AC Min V 63 (db) 29,1 32,7 33,4 36,6 35,8 37,4 37,4 37,3 40,1 38,4 39,1 40,8 40,6 41,2 39,7 (db) 41,2 46,5 49,7 50,6 52,6 47,8 48,9 51,5 53,2 53,3 48,9 52,2 53,8 54,4 56,0 250 (db) 46,8 52,1 57,3 60,3 63,7 48,5 52,6 57,1 61,9 63,7 49,6 54,6 58,8 62,7 65,4 500 (db) 47,3 54,9 58,5 61,3 63,8 48,1 54,2 59,1 62,3 64,9 49,9 56,6 60,8 63,8 66,6 1 k (db) 44,6 52,3 57,3 60,4 63,0 44,5 51,5 57,3 61,3 64,1 45,7 53,3 58,9 62,7 65,6 2 k (db) 39,9 49,4 54,8 57,9 60,5 39,7 48,6 54,8 58,8 61,8 40,7 50,3 56,2 60,1 63,0 4 k (db) 30,9 42,0 48,4 52,2 55,3 30,9 41,0 48,6 53,4 56,7 32,0 42,8 49,9 54,4 57,8 8 k (db) 19,6 31,2 38,1 42,3 45,7 22,6 31,1 38,9 43,9 47,4 22,7 32,5 39,9 44,7 48,3 Totalt (LpA) 51,9 59,0 63,6 66,5 69,3 53,8 58,8 63,8 67,6 70,1 55,1 61,1 65,5 68,9 71,7 3

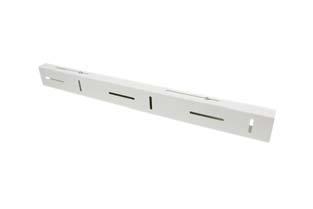

3 Tillbehör Takkonsol (sats) VCIN1HSTR0 Består av 1st takkonsol och två hållare, VCIN1HZAV0, att fästa på luftridån. Utöver detta behöver man komplettera med mutter och gängad stång i önskad längd. Det krävs 2st för den första luftridån och ytterligare en per luftridå (om de sitter ihop). Lackad i RAL Vridbart golvfäste VCIN1POD0 Golvfäste som medger justering av blåsriktningen 10 i vardera riktning. Lackad i RAL 9010 Väggkonsol (sats) VCIN1HSTE0 Består av 1st väggkonsol och två hållare,vcin1hzav0, att fästa på luftridån. Utöver detta behöver man komplettera med mutter och gängad stång i önskad längd. Det krävs 2st för den första luftridån och ytterligare en per luftridå (om de sitter ihop). Lackad i RAL Hållare VCIN1HZAV0 Beslag att fästa på luftridån. Används tex. när man pendlar i gängstång. Krävs 4st per luftridå. 2 stycken ingår i vägg/takkonsol. Lackad i RAL Väggstöd VCIN1STE0 Konsol som stödjer den vertikalt stående luftridån så att den står stadigt. Fungerar även ihop med justerbart fäste. Lackad i RAL Golvfäste fast VCIN1ZEM0 Består av 2st vinkelbeslag som används för att förankra luftridån i golvet. Ej justerbart. Lackad i RAL AirGenio För indesse finns, en smart reglerutrusning med ett grafiskt gränssnitt. innehåller: Utetemperaturkompenserad fläkthastighet Modulerande ventilreglering Elektronisk blödare Begränsning returvatten Returvattengivare Inblåsningsgivare Självlärande dörrkontaktsfunktion 24V trafo Dual modbus & Modbus TCP 4

4 Ventilsatser Lika viktigt som att välja rätt styrutrustning är det att välja rätt ventil/ ventilsats. Vi rekommenderar satsen VIM som innehåller en konstantflödesventil i önskad dimension, ställdon, blödare och en kulventil. Välj ventilsats utifrån beräknat flöde. Dimension Flöde l/h VIM DN VIM DN VIM DN Tillbehör Artikel Beskrivning VCIN1HSTE Väggkonsol för horisontellt montage RAL9010 VCIN1HSTR Takkonsol för horisontellt montage RAL9010 TPF Takpendelfäste för pendling från tak i gängstång VCIN1VSTE Väggstöd för vertikalt montage RAL9010 VCIN1VZEM Golvfäste för vertikalt montage RAL9010 VCIN1VPOD Golvfäste, vridbar för vertikalt montage RAL9010 FISAV4G Filter EU2 Filterklass G2. 2, 3 eller 4 per ridå Styrning Artikel Beskrivning ICAC Master reglering 16A ICAC Master reglering 7A ICAC Master reglering 4A ICAC516S Slav reglering 16A ICAC507S Slav reglering 7A ICAC504S Slav reglering 4A ICEC Master reglering för EC max 10 motorer ECECS Slav reglering för EC max 10 motorer MK Dörrkontakt Metall VIM Ventilsats G20 Konstantflödesventil för l/s VIM Ventilsats G25 Konstantflödesventil för l/s VIM Ventilsats G32 Konstantflödesventil för l/s 5

5 Huvudkomponenter ) Utblåsningsgaller / Strawsystem 2) Hölje 3) Värmebatteri (ej ovärmd) 4) Bakstycke 5) Kopplingsbox motorer 6) Fläktmotor 6

6 Dimensioner G1" B A VCIN A B Vikt Mått i mm, vikt i kg
