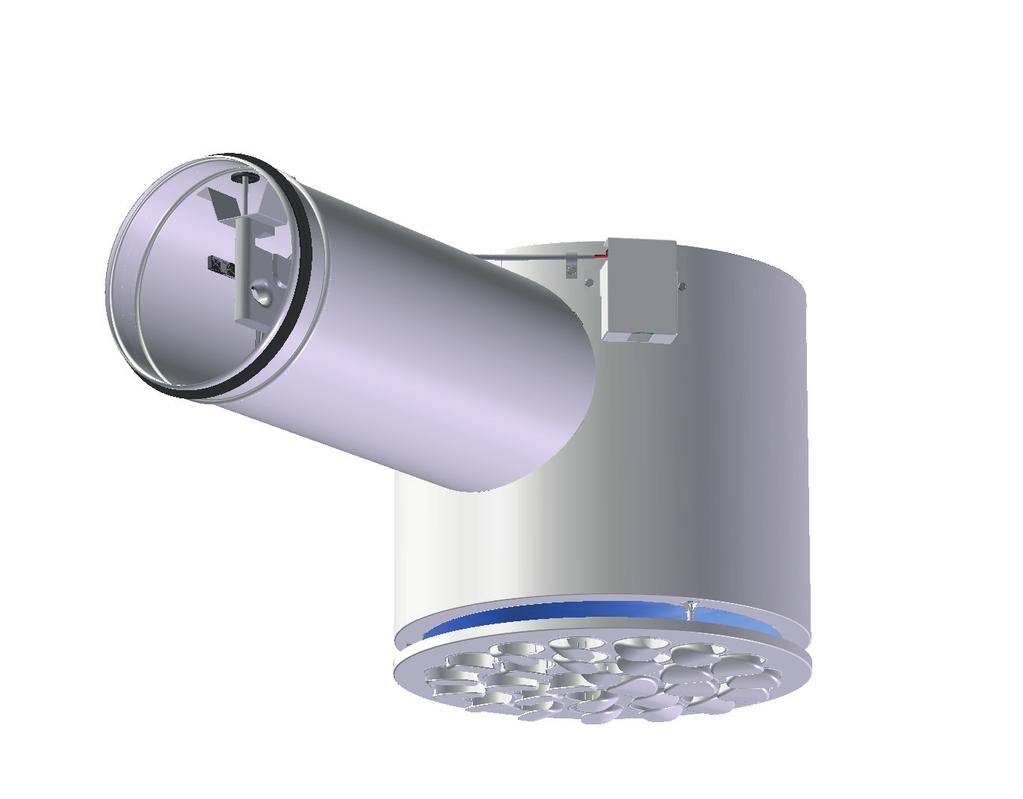

1 SE Tellus-Opus LØV-R VAV Cirkulärt tilluftsdon med VAV Unik spjällfunktion Omfattande arbetsområde Belimo MP-Bus TROX Auranor Norge AS Postboks 100 NO-2712 Brandbu Telefon Fax e-post:

2 ANVÄNDNING är ett cirkulärt tilluftsdon med VAV-funktion för frihängande montage. Den har mycket god induktion och lämpar sig för såväl konstant som variabelt luftflöde. FUNKTION har inbyggd VAV-regulator för behovsstyrning av luftflödet. Spjällösningen kan strypa höga tryck vid höga luftflöden och upprätthålla låg ljudnivå och kan därför reducera behovet av ljuddämpare i kanalsystemet. levereras med Belimo MP-Bus. För kommunikation med Modbus, LON, KNX och BACnet kan Belimo UK 24-Gateway användas. Mätnogrannhet: % av nominell: ±25 % % av nominell: <±10 % % av nominell: <±4 % För att upprätthålla produktens måttnoggrannhet rekommenderas en raksträcka på minst 5 x ØD. SNABBVAL, TELLUS-OPUS VAV (Öppen) l/s Dim. 25 db(a) 30 db(a) 35 db(a) (75 Pa) l/s Dim. 25 db(a) 30 db(a) 35 db(a) Tabell 2 UTFÖRANDE är utformad som en komplett mät- och reglerenhet för behovsstyrning av luftmängder i ventilationsanläggningen. Mätstationen mäter differenstryck via en sensor som är integrerad i enheten. Enheten är utrustad med CHV-VAV-MP-regulator från Belimo. Regulatorns specifikationer hittar du i tabellen nedan. Tellus-Opus VAV har demonterbar frontplatta med Opus-dysor. Motor CHV-VAV-MP Driftspänning AC 24 V 50/60 Hz, DC 24 V Effektförbrukning 1,5W Dim effekt 2.5VA REGLERINGSOMRÅDE, TELLUS-OPUS VAV Telles-Opus VAV (l/s) ØD. Min. Max Tabell 3, Regleringsområde för vav, luftmängd i l/s Se dimensioneringsdiagram för ljudeffekt och tryckfall. Tabell 1, teknisk specification, Belimo VAV-regulator MATERIALE OCH HYTBEHANDLING är tillverkad i galvaniserad plåt. Spjället har påmontert polyesterdukduk. Anslutningen har EPDM-gummipackning. Tellus- Opus VAV leveras lackerad i RAL glans 30. BESTÄLLNINGSKOD, TELLUS-OPUS VAV / 0 Produkt: Dimension: Ø 125 Ø 160 Ø 200 Ø 250 SL = Speciallack 0 = Kopplingsbox påmonterad 1 = Kopplingsbox levereras separat 2 = Endast kabel Exempel: /0 Förklaring:, dimension Ø160, kopplingsbox påmonterad standardlack RAL 9003 glans 30 2

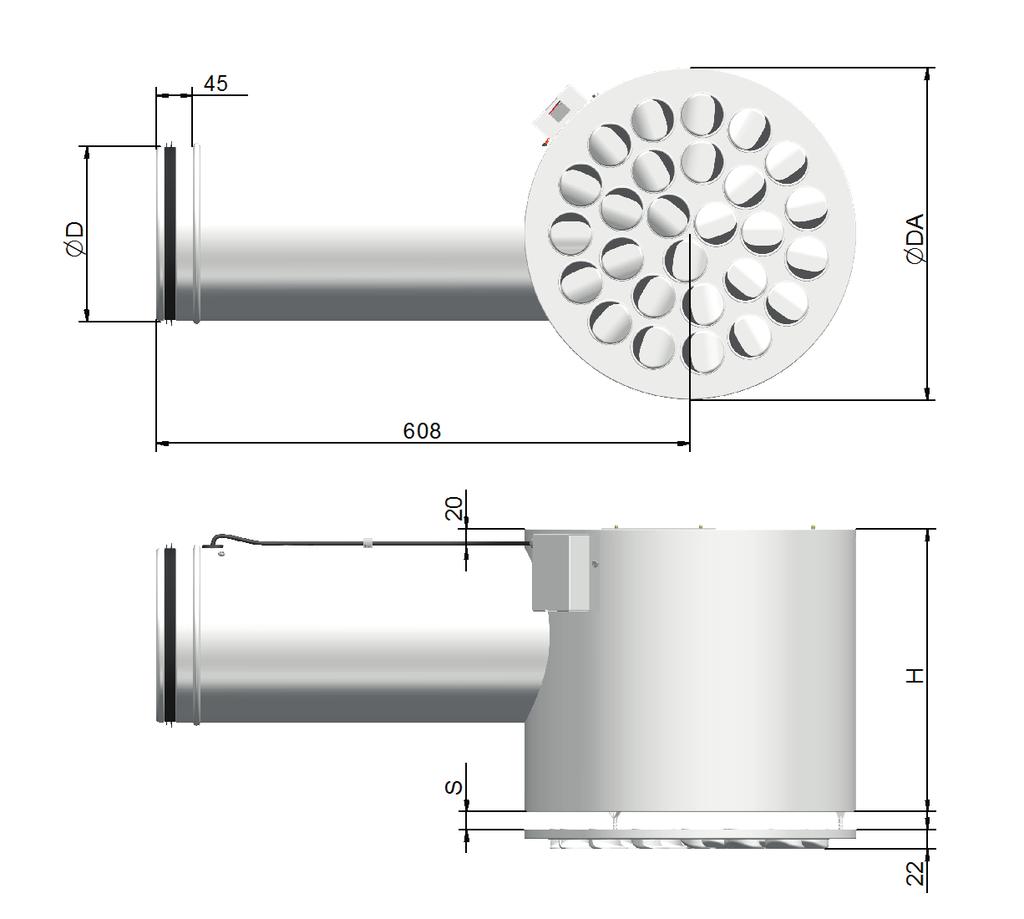

3 MÅTT OCH VIKT, TELLUS-OPUS VAV Dim. D DA H S Vikt [kg] /29 7, / / /29 11 Tabell 4 Bild 1. Måttskiss, 3

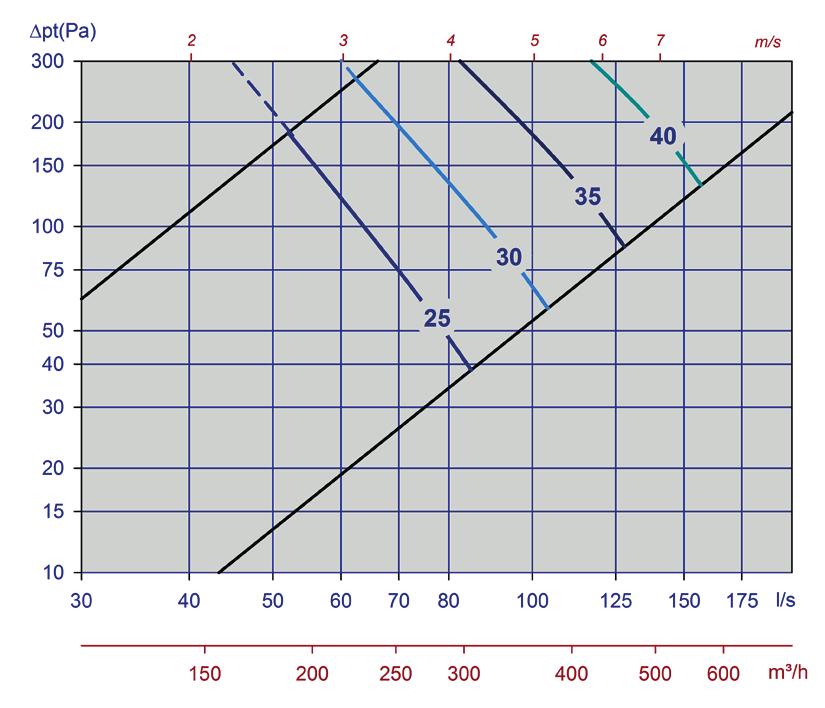

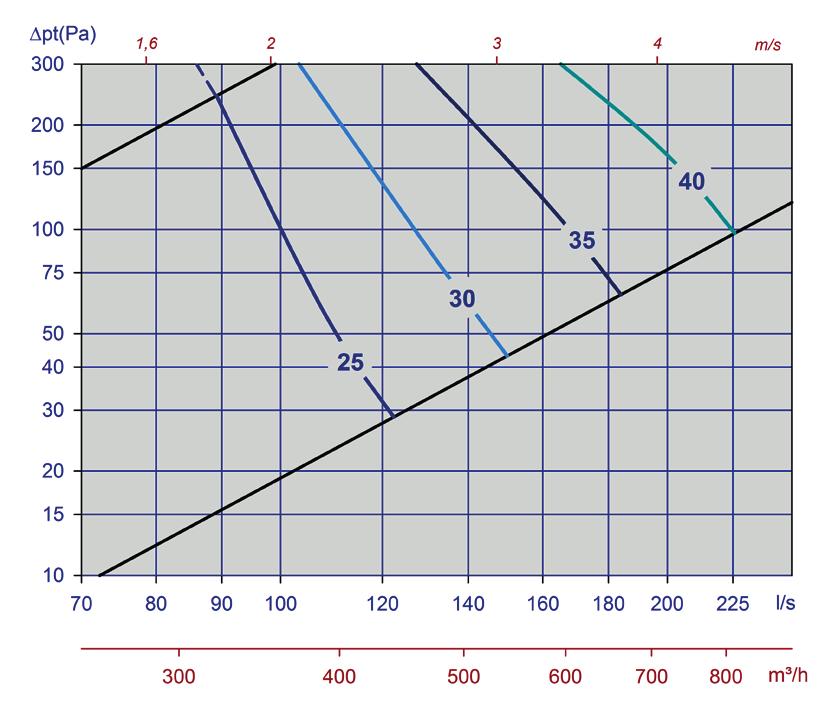

4 LJUDTEKNISK DATA I diagrammen redovisas sammanlagd A-vägd ljudeffektnivå från donet, L WA. Korrektionsfaktorerna i tabell 5, sidan 5, används för att beräkna avgiven ljudeffektsnivå per oktavband, L W = L WA + KO. Ljud trycksnivån i ett rum med absorption motsvarande 10m² Sabine kommer att vara 4 db lägre än angiven ljudeffektnivå. Exempel: I en kontorslokal ska det tillföras 125 l/s tilluft och för detta väljer man en 200 med maximal spalthöjd. Rumsdämpningen är 6 db, och det beräknas att donets spjäll ska strypas 15 Pa. Av diagram 3 framgår att L WA =29dB(A) vid öppet spjäll och 50 Pa totaltryckfall. Vi vill beräkna: a) A-vägd ljudtrycksnivå i rummet med öppet spjäll och aktuell rumsdämpning b) Utsänd ljudeffektnivå från donet för frekvensen 250 Hz vid öppet spjäll. c) A-vägd ljudtrycksnivå i rummet vid strypt spjäll och samma rumsdämpning. d) Utsänd ljudeffektnivå från donet för frekvensen 250 Hz vid strypt spjäll a) Med 6 db rumsdämpning blir ljudtrycksnivån i rummet: 29 6 = 23dB(A) b) Tabell 5 visar att korrektionsfaktorn för 250 Hz är +1dB, LW för 250 Hz blir då: LWA + KO = = 30 db c) Med 15 Pa strypning kommer vi upp i 65 Pa, och diagrammet visar att LWA ökar med 2 db. Ljudtrycksnivån blir då = 25dB(A) d) Av tabell framgår att korrektionsfaktorn för 250 Hz är +1 db vid strypt spjäll, så att den utsända ljudeffektnivån blir som för öppet spjäll. DIMENSIONERINGSDIAGRAM Diagram 1, Ø125 Max. spalt. Diagram 2, Ø160 Max. spalt. Diagram 3, Ø200 Max. spalt. Diagram 4, Ø250 Max. spalt. 4

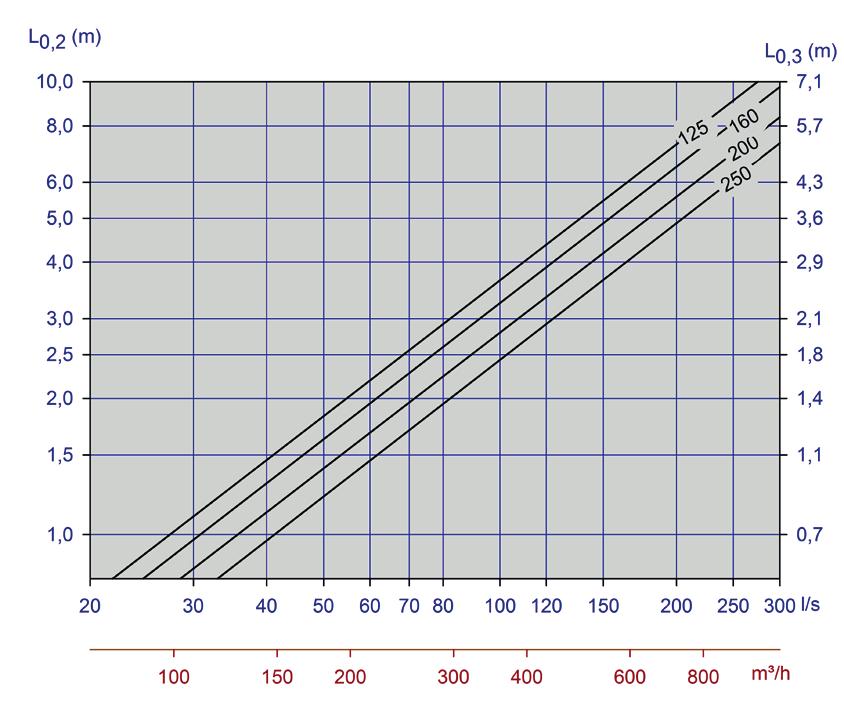

5 INJUSTERING använder Belimo PC-Tool eller ZTH-EU för att göra de nödvändiga inställningarna. Höger tryckfallslinje (öppet spjäll) KO (db) Vänster tryckfallslinje (strypt spjäll) Dim k 2k 4k 8k k 2k 4k 8k Tabell 5- KO-faktor Dämpning (db) Dim k 2k 4k 8k Tabell 6- statisk ljuddämpning inkl. ändreflektion SPRIDNINGSMÖNSTER 300, ,0 200,0 Pt(Pa) 150,0 100,0 50,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 Bild 2, spridningsmönster q (l/s) Bild 3, läckage vid stängt spjäll KASTLÄNGD Diagram 5, kastlängd 5

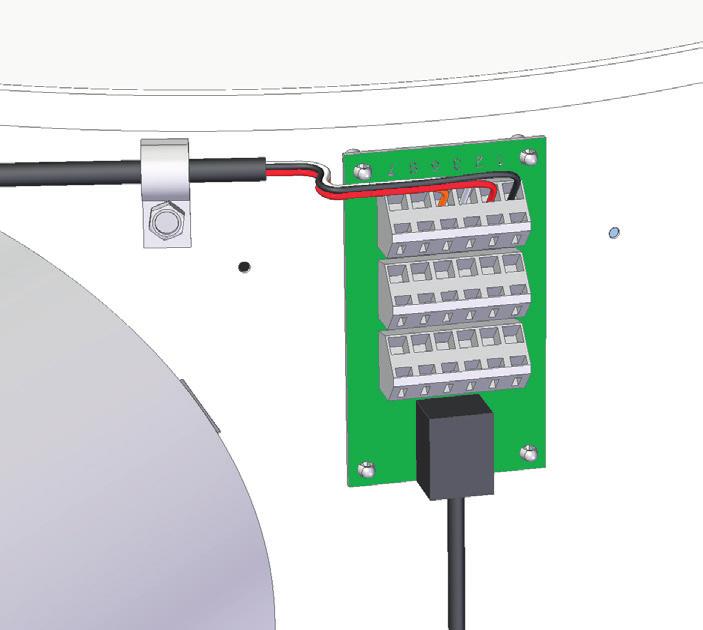

6 MONTERING Bild 4, montage Snabb anslutning för ström och bus-kommunikation via radplintar (1, 2, 3, 5). RJ 12-plugg för enkel justering av ställdonet via ZTH. Bild 5, montage. Donet kan pendlas med gängstång i konsolen i toppen på lådan. 6

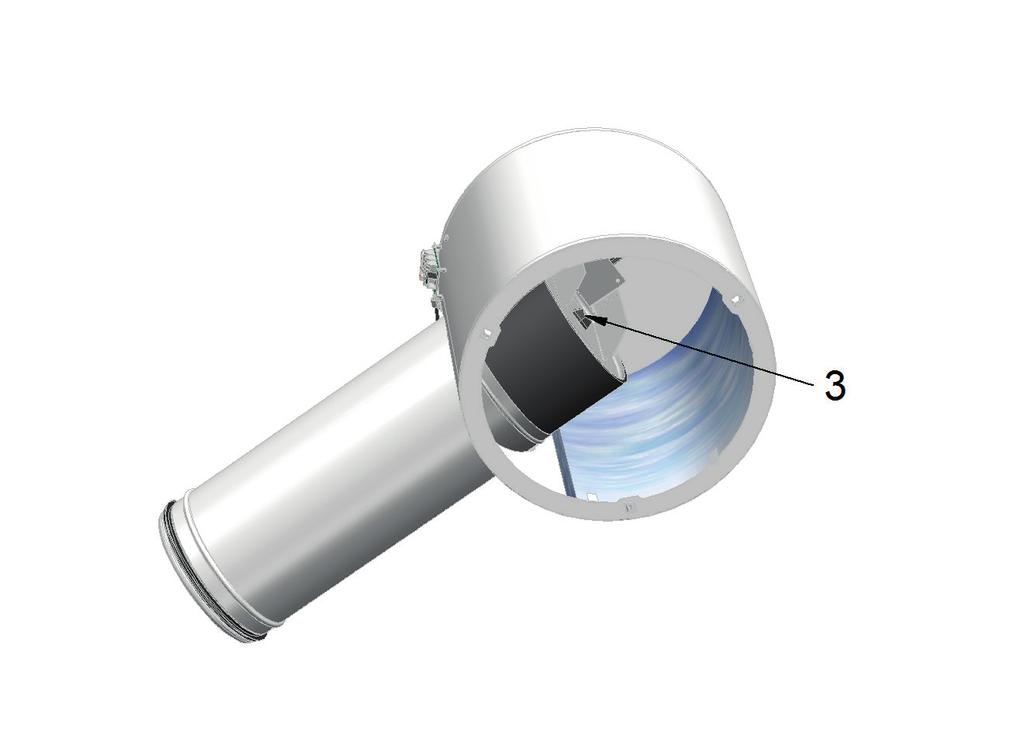

7 DEMONTERING AV STÄLLDON OCH SPJÄLL Bild 6 Bild 7 Skruva av kretskortslocket (1). Koppla sedan från motorledningarna på kretskortet. Lossa de båda skruvarna till motorfästet på stosen (2). (Skruva direkt på motorn på dimension 125) Avlägsna därefter fronten. Avlägsna vingmuttern (6 mm) från spjället (3) och dra spjället till den bakre positionen. Ställdonet och spjället har nu lossats från sargen. Bild 8 Bild 9 Magnetisk frikoppling Spjäll Dra ut spjället och vinkla det ned mot utloppet. Ställdonet följer efter. För att frikoppla kuggstången från motorn måste man lägga en magnet på en angiven punkt på motorn. Magneten hittar du på konsolen mellan spjället och skenan. INJUSTERING använder Belimo PC-Tool eller ZTH-EU för att göra de nödvändiga inställningarna. UNDERHÅLL Det finns inga särskilda krav på underhåll. MILJÖ Byggvarudeklarationer kan erhållas från våra försäljningskontor eller laddas ned från vår hemsida: har utvecklats och tillverkas av: Vi förbehåller oss rätten att göra ändringar. Huvudkontor: TROX Auranor Norge AS, Postboks 100, NO-2712 Brandbu Telefon: Fax:
