Orion-LÖV med Sirius Comfort

Transkript

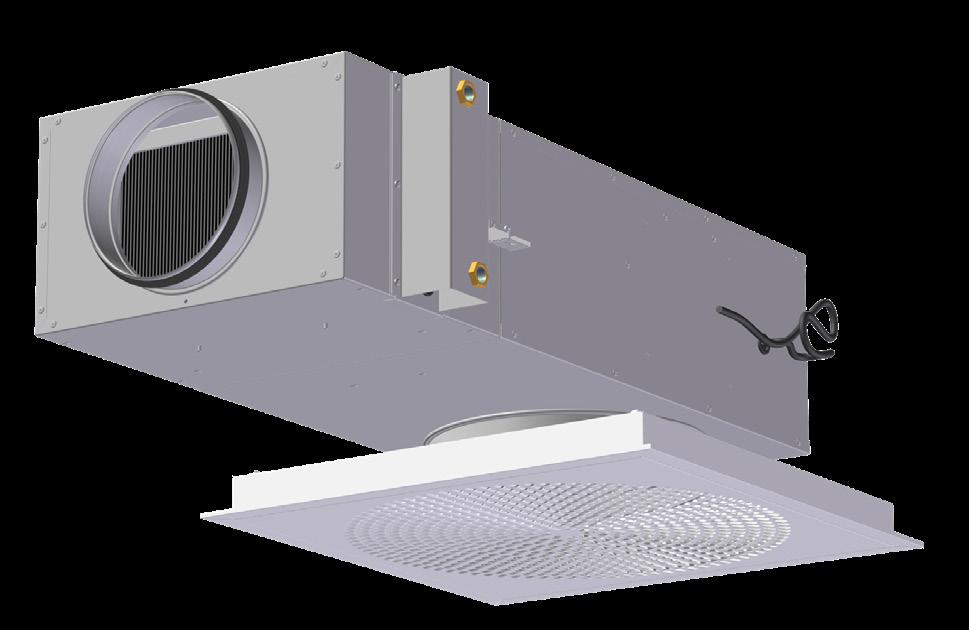

1 SE Orion-LÖV med Sirius Comfort Aktivt tilluftsdon med värmebatteri Med värmebatteri för vattenburen uppvärmning av tilluft Unik spjällfunktion Omfattande arbetsområde Belimo MP-Bus MOD-Bus LON-Bus Belimo KNX TROX Auranor Norge AS Postboks 100 NO-2712 Brandbu Telefon Fax e-post:

2 Orion-LÖV med Sirius Comfort ANVÄNDNING Orion LÖV med Sirius Comfort är en tilluftsenhet med VAV-funktion och värmefunktion. Den används som flödesregulator i behovsstyrda ventilationssystem. Sirius Comfort har unika egenskaper och Orion-LÖV har utmärkt induktion, klarar stora flöden och är idealisk för variabla luftflöden. FUNKTION Sirius Comfort har inbyggd VAV-regulator för behovsstyrning av luftflödet. Spjällösningen kan strypa höga tryck vid stora luftflöden och upprätthålla en låg ljudnivå, och kan därför reducera behovet av ljuddämpare i kanalsystemet. Enheten är utrustad med värmebatteri för vattenburen uppvärmning av tilluft. Sirius Comfort levereras med Belimo MP-Bus, LON, Modbus eller Belimo KNX för direkt bus-kommunikation mot SD-system Mätnogrannhet: % av nominell: ±25 % % av nominell: <±10% % av nominell: <±4% Vid användning av T-rör rekommenderas ett avstånd på minst 5 x ØD för att upprätthålla samma mätnoggrannhet. Donfronten kan levereras med integrerad närvarogivare eller närvaro/ temperaturgivare. Närvaro/temperaturgivaren används endast mot X-AIRCONTROL. Produktblad för närvarogivaren och närvaro/temperaturgivaren finns genom att följa den här länken: Orion X-sense UTFÖRANDE Sirius Comfort är en komplett mät- och reglerenhet för behovsstyrning av luftmängder i ventilationsanläggningen. Vid mätstationen mäts differenstrycket med hjälp av integrerade flödesnipplar i enheten. Sirius Comfort är utrustad med LHV-D3 VAV-regulator från Belimo. Regulatorns specifikationer finns i tabellen nedan. Fullständig teknisk dokumentation kan hämtas på Orion-LÖV har demonterbar front med LÖV-perforering, och kan levereras anpassad för olika typer av undertak. Röranslutningarna på vattensidan levereras som standard med 1/2 inv. gängor. BESTÄLLNINGSKOD Orion-LÖV-Sirius-Comfort TA B 0 Produkt: SL=Speciallack Undertakssystem: TA=A-Kant DC=Dampa Clip-In DG=Dg-kant DS=Ds-kant Dim: Ø Ø250 Ø315 Ø EK 24=E-kant-T24 EK 15=E-kant-T15 Sensorval: B=Närvarogivare BT1=Närvaro och temperaturgivare Orion-LÖV-Sirius-Comfort-TA-B-/0 Orion-LÖV-Sirius-Comfort tilluftsdon med A-kant anpassad för bärverk med T-profil, Närvarogivare i donfront, anslutning don Ø Sirius Comfort Tillkoppling Produkt: 0 = MP-Bus Dim: = MP-Bus med Winsta plugg 2 = LON-Bus 3 = MOD-Bus 7 = Belimo KNX 8 = MOD-Bus för XAC 9 = MOD-Bus för XAC-ZM Sirius Comfort Sirius Comfort med inlopp Ø125 och utlopp Ø. Med MP-Bus med Winsta plugg. Motor LHV-D3-MP/MOD/LON Driftspänning AC 24 V 50/60 Hz, DC 24 V Effektförbrukning 2,5W Dim effekt 4.5VA (max.8 A vid 5 ms) Tabell 1, Teknisk specifikation, Belimo VAV-regulator. MATERIAL OCH YTBEHANDLING Sirius Comfort är tillverkad i galvaniserad plåt. Mätenheten är av aluminium medan slangar och nipplar är av plast. Spjället är försedd med en polyesterduk och anslutningen har en packning av EPDM-gummi. Värmebatteriet är tillverkat i koppar och aluminium. SNABBVAL ORION-LÖV MED SIRIUS COMFORT Orion-LÖV med Sirius Comfort l/s (öppet) Dim. 25 db(a) 30 db(a) db(a) SNABBVAL ORION-LÖV MED SIRIUS COMFORT Orion-LÖV med Sirius Comfort l/s (75Pa) Dim. 25 db(a) 30 db(a) db(a) Tabell 2, Snabbval ORION-LÖV med Sirius Comfort 2

3 REGLERINGSOMRÅDE BESTÄLLNINGSKOD Sirius l/s Orion-LÖV-Sirius-Comfort TA B SCK 0 Dim. Min. Max. Produkt: SL = Speciallack Tabell 3. Regleringsområde för vav-regulator, luftmängd i l/s. Se dimensioneringsdiagram för ljudeffekt och tryckfall. Undertakssystem: TA=A-Kant DC=Dampa Clip-In DG=Dg-kant DS=Ds-kant EK 24=E-kant-T24 EK 15=E-kant-T15 Sensorval: B=Närvarogivare BT1=Närvaro och temperaturgivare Produkt: SCK=Sirius Comfort Inlopp-utlopp SCK Tillkoppling: 0 = MP-Bus 1 = MP-Bus med Winsta plugg 2 = LON-Bus 3 = MOD-Bus 7 = Belimo KNX 8 = MOD-Bus för XAC 9 = MOD-Bus för XAC-ZM Dim: Ø,Ø250,Ø315,Ø Orion-LÖV-Sirius-Comfort-TA-B--SCK /0 Orion-LÖV-Sirius tilluftsdon med A-kant anpassad för bärverk med T-profil. Närvarogivare anslutning don Ø, Siriuslådans inlopp Ø125 og utlopp Ø. Med MP-Bus med Winsta plugg. MÅTT OCH VIKT Dim. D DA B H L E F Vikt [Kg] * , ** , , Tabell 4. Sirius Comfort mått och vikttabell. *) 185 när batterirörändarna monteras åt vänster **) 220 när batterirörändarna monteras åt vänster Bild 1, Orion LÖV med Sirius Comfort Måttskiss 3

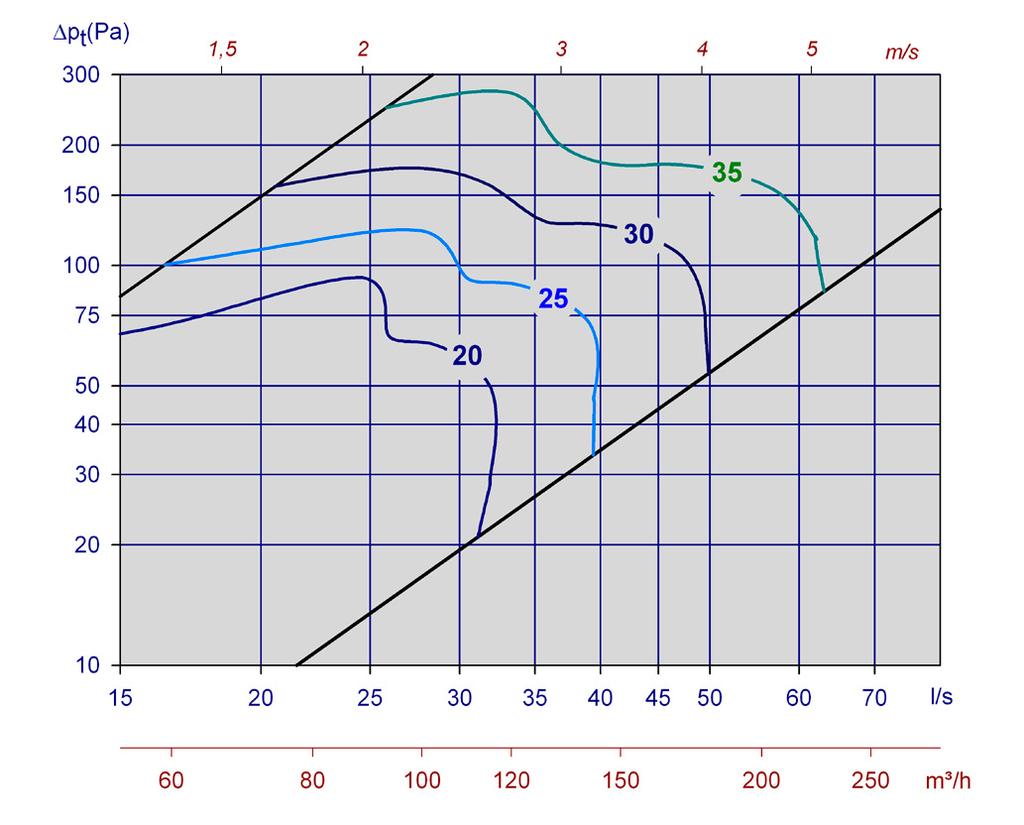

4 Orion-LÖV med Sirius Comfort LJUDTEKNISK DATA I diagrammen redovisas sammanlagd A-vägd ljudeffektnivå från donet, L WA. Korrektionsfaktorerna i tabell 5, sidan 9, används för att beräkna avgiven ljudeffektsnivå per oktavband, L W = L WA + KO. Ljudtrycksnivån i ett rum med absorption motsvarande 10m² Sabine kommer att vara 4 db lägre än angiven ljudeffektnivå Sirius Comfort Ø125 och Orion LÖV med önskad luftmängd 36 l/s. Av diagrammet framgår att L WA =23dB(A) vid öppet spjäll och 28 Pa totaltryckfall. Vi vill beräkna följande data: a) a) Utsänd ljudeffektnivå i 250 Hz vid öppet spjäll. b) A-vägd ljudtrycksnivå från ventilen på ett kontor med 4 db rums-dämpning. c) A-vägd ljudtrycksnivå om tryckfallet ökar till 75 Pa över enheten. a) a) Korrektionsfaktorn för 250 Hz är -1 db. Utsänd ljudeffektnivå vid 250 Hz blir då: L W = L WA + KO = 23 + (-) = 21 db b) Med 4dB rumsdämpning blir den A-vägda ljudtrycksnivån: 23-4 = 19 db(a) c) Genom att följa raden för 36 l/s diagrammet upp till 75 Pa avläses 24 db(a). b) Med 4dB rumsdämpning blir den A-vägda ljudtrycksnivån: 24-4 = 20 db(a) DIMENSIONERINGSDIAGRAM Diagram 1, Orion LÖV med Sirius Comfort 125 Diagram 2, Orion LÖV med Sirius Comfort 160 Diagram 3, Orion LÖV med Sirius Comfort Diagram 4, Orion LÖV med Sirius Comfort 250 4

5 VÄRMEBERÄKNING Förklaring till diagram för värmeeffekt Sirius Comfort: I diagrammen visas värmeeffekt från tilluften som funktion av vattenmängden från 0,01 till 0,04 l/s, och en framledningstemperatur hos vattnet från till 50 C. En förutsättning för diagrameffekterna är en tilluftstemperatur på 20 C. För detta har vi valt en Sirius Comfort-LÖV 125 med luftmängd 42 l/s för komfortventilation samt möjlighet till uppvärmning av ett cellkontor med måtten 4,2 x 2,4 x2,7 m. Värmebehovet beräknas till cirka 40W/ m². Detta ger ett uppvärmningsbehov på 40 x 4,2 x 2,4 = 403 Watt. I diagram 5 ser vi att effektbehovet täcks vid framledningstemperaturen 40 C och vattenmängden 0,02l/s. Driftvillkor: Önskad rumstemperatur: 22,0 C Luftmängd: 42 l/s Tilluftstemperatur: 20 C Framledningstemperaturen hos varmt vatten: 40 C 1. Beräkning av nödvändig värmeeffekt. Eftersom tilluften håller 2 C lägre temperatur än den önskade rumstem-peraturen måste denna kyleffekt kompenseras för enligt etter följande gjeldende formel: formel:! (!³/!)!,! tt ρρ 3,6 2 1,2 = 100 W Totalt värmebehov: = 503 Watt. q: Luftmängd t: Luftens temperaturdifferens ( K) ρ: Luftens densitet.(rho) = 1,2(kg/m³) 2. Beräkning av vattnets returtemperatur: I diagram 5 ser vi att effekten täcks vid vattenmängden 0,02 l/s. Vattnets temperaturreduktion beräknas enligt formeln temperatur-reduksjon beregnes etter forme Pvattensidan!"# tt!"## vatten = 5,98!"#$!,!" Tryckfall (kpa) =!"#$$%&'( (!"!! ) Pvattensida: Effekt. (W) Cp: Vattnets specifika värmekapacitet J/(K. kg) q tempe w : Vattenmängd. (l/s) tvann: tt!"## vatten: Vattnets temperaturdifferens. ( K) Vattnets returtemperatur: 40 5,98=34 C Tryckfall på vattensidan 0 0 0,01 0,02 0,03 0,04 0,05 Diagram 5, Tryckfall vattensida. ØD Sirius Comfort 125, värmeeffekt Resulterande tilluft-temp. Ø125 Effekt vattensidan (W) t tur =gr t tur =40gr t tur =45gr t tur =50gr t tur =60gr Luftmängd (m³/h) Temp. ( C) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) Tilluft m³/h Diagram 6 Diagram 7 Tur- temp. batteri ( C) (Vattenmängd 0,01-0,04 l/s) Effekt vattensidan (W) t tur =gr Sirius Comfort 160, värmeeffekt t tur =40gr t tur =45gr t tur =50gr t tur =60gr Luftmängd (m³/h) Diagram 8 Diagram 9 0 Temp. ( C) Resulterande tilluft-temp. Ø160 (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) Tur- temp. batteri ( C) (Vattenmängd 0,01-0,04 l/s) Tilluft m³/h 0 5

6 Orion-LÖV med Sirius Comfort Effekt vattensidan (W) Diagram 10 t tur =gr Sirius Comfort, värmeeffekt t tur =40gr t tur =45gr t tur =50gr t tur =60gr Luftmängd Temp. ( C) Diagram 11 Resulterande tilluft-temp. Ø (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) Tur- temp. batteri ( C) (Vattenmängd 0,01-0,04 l/s) Tilluft m³/h Effekt vattensidan (W) Diagram 12 t tur =gr Sirius Comfort 250, värmeeffekt t tur =40gr t tur =45gr t tur =50gr t tur =60gr Luftmängd Temp. ( C) Resulterande tilluft-temp. Ø250 (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) (0,01-0,04 l/s) 44 Tilluft 41 m³/h Diagram 13 Tur- temp. batteri ( C) (Vattenmängd 0,01-0,04 l/s) 6

7 SPRIDNINGSMÖNSTER Bild 2, Spridningsmönster Orion LÖV med Sirius Comfort. Lekkasje ved stengt spjeld Pt(Pa) Bild 3, Läckagemängd vid stängt spjäll q (l/s) KASTLÄNGD Diagram 14, Kastlängd Orion LÖV med Sirius Comfort 7

8 MONTERING Donet Orion LÖV kan monteras i olika typer av undertak eller i fasta tak. På Sirius Comfort används upphängningskonsol i bakkant med gängstång eller band, se bild 4. För sammankoppling av de båda komponenterna används upphängningskonsol som visat i bild 7. Denna placeras mot anslutningslådans sida och fästs med en monteringsskruv. A-kant Dampa Clip-In Dg-kant Ds-kant E-kant T24/T15 Fast Fasta himling tak Bild 4, Montage Bild 5, Orion LÖV med Sirius Comfort Bild 6, Orion LÖV med Sirius Comfort Bild 7, Orion LÖV med Sirius Comfort 8

9 Orion-LÖV med Sirius Comfort INJUSTERING Sirius Comfort använder Belimo PC-Tool eller ZTH-GEN för att göra de nödvändiga inställningarna. Max. drifttryck vattensida 10 bar. Max. provtryck vattensida 15 bar KO (db) Höger tryckfallslinje (öppet) Vänster trykkfallslinje (stängd) Dim k 2k 4k 8k k 2k 4k 8k Tabell 5. KO-faktor Orion-LÖV med Sirius Comfort. Dämpning (db) Sirius dim k 2k 4k 8k Tabell 6. Statisk ljuddämpning inkl. ändreflektion, Orion-LÖV med Sirius Comfort. UNDERHÅLL Det finns inga särskilda krav på underhåll. MILJÖ Byggvarudeklarationer kan erhållas från våra försäljningskontor eller laddas ned från vår hemsida: Orion-LÖV med Sirius Comfort har utvecklats och tillverkas av: Vi förbehåller oss rätten att göra ändringar. HUVUDKONTOR: TROX Auranor Norge as, Postboks 100, NO-2712 Brandbu Telefon: Fax:
