LOCKZONETM. Free. Cirkulärt takdon för tilluft i lokaler utan undertak

Transkript

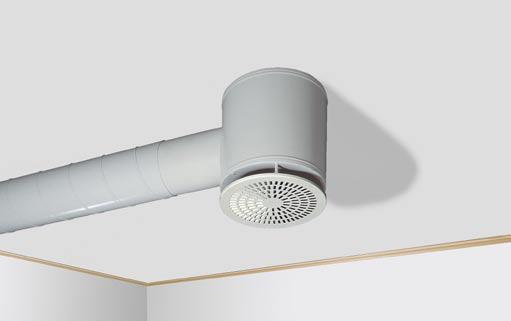

1 TM Cirkulärt takdon för tilluft i lokaler utan undertak Snabbfakta Ledskeneperforeringen LockZone Lämpligt för lokaler utan undertak Variant för genomloppsmontage Korta kastlängder Låg bygghöjd Demonterbart spjäll Rensbart Kan fås i alternativa färger Ingår i databasen till MagiCAD och CadVent Snabbval L U F T F L Ö D E L J U D N I V Å F l/s db(a) db(a) 3 db(a) Data gäller vid totaltryck Pa. 1

2 Teknisk beskrivning Utförande F är ett cirkulärt enkonsdon för tilluft. Donet består av två delar; en cirkulär anslutningslåda innehållande fast mätuttag, demonterbart spjäll, ljudabsorbent med förstärkt ytskikt, brandklassad B-s1,d0 enligt EN ISO 119-2, samt en demonterbar spridardel försedd med ledskeneperforering. Donet finns även med genomloppsfunktion, dvs två motstående kanalanslutningar och heter då F 2, se figur 2. Material och ytskiktsbehandling Anslutningslådan är utförd i förzinkad stålplåt, underplattan i stålpåt. Hela donet är pulverlackerat i vår vita standardfärg, RAL 90. Donet går även att få i alternativa standardfärger; matt grå RAL 7037, vit aluminium RAL 9006, becksvart RAL 900, aluminiumgrå RAL 9007 samt signalvit RAL 9003 (NCS 00). Projektering F finns även i en variant (2) som har två kanalnslutningar. Denna kan användas då maximalt två don används på samma grenkanal, dvs 1 st F st F 1. Donet är utrustat med en mätenhet som gör produkten oberoende av raksträcka innan kanalanslutning. För att få korrekt luftflöde ur F 2 bör totalflödet i grenkanalen kunna mätas. Grenkanalen förses lämpligen med en mätenhet eller ett spjäll med mätenhet med placering enligt figur 3. Mätenheten placeras enligt tillverkarens rekommendationer på behörigt avstånd från böj eller T-stycke och inte närmare än sex kanaldiametrar från F 2. Injustering Injustering skall göras med spridardelen monterad. Mätslangar och spjällsnören dras ut ur donet via spalten. Låsbar spjällinställning. K-faktor finns angiven på produktens märkning. K-faktorer finns också i gällande injusteringsanvisning på Se figur 3. Skötsel Luftdonet rengöres vid behov med ljummet vatten tillsatt med diskmedel. Åtkomlighet av kanalsystem är möjlig genom att spridarplattan demonteras (se Montering). I anslutningslådan demonteras den perforerade fördelningsplattan och spjället genom att vingmuttrarna som sitter placerade på varsin sida om inloppet vrids 3/4 varv. Miljö Byggvarudeklaration finns på Montering Donet pendlas från taket. I centrum på donets ovansida finns en gängförskruvning (M8-popnit), som ger ett enkelt montage. Se figur 1 2 Rätt till konstruktionsändringar förbehålls. 1

3 Figur 1. Montering F 1. Figur 2. Montering F 2. Figur 3. F 2 + F 1. Rätt till konstruktionsändringar förbehålls

4 Dimensionering 2 Ljudnivå db(a) gäller för rum med m ekvivalent ljudabsorptionsarea. Kastlängd l är mätt vid isotermisk inblåsning. 0,2 Rekommenderad max undertemperatur 12 K. All dimensioneringsdata gäller för följande spaltöppningar: mm för alla storlekar. Spaltöppningen kan ökas till: mm för alla storlekar. Vid mm spaltöppning minskar kastlängden med %. För beräkning av luftstrålens utbredning, lufthastigheter i vistelsezonen, eller ljudnivåer i rum med andra dimensioner hänvisas till vårt beräkningsprogram ProAir web som finns på All dimensioneringsdata data gäller för 360 spridningsbild. Ljuddata F Tilluft Ljudeffektnivå L w (db) Tabell K OK Mittfrekvens (oktavband) Hz F Mittfrekvens (oktavband) Hz F Tol ± Ljuddämpning DL(dB) Tabell DL Mittfrekvens (oktavband) Hz F Mittfrekvens (oktavband Hz F Tol ± Rätt till konstruktionsändringar förbehålls. 1

5 Dimensioneringsdiagram F 1 Tilluft Luftflöde Tryckfall Ljudnivå Kastlängd Diagrammen skall ej användas för injustering. = Minflöde för att erhålla tillräckligt injusteringstryck. db(a) gäller för normaldämpat rum. db(c)-värdet ligger normalt 6-9 db högre än db(a)- värdet. Samtliga diagramdata gäller för 360 spridningsbild. F 1, db(a) 3 % l/s 0 m 3 /h F 1, 160 F 1, 0 0 db(a) 3 % 0 db(a) 3 % l/s m 3 /h 0 l/s m 3 /h F 1, 2 F 1, 31 % % 0 db(a) 3 0 db(a) l/s m 3 /h l/s m 3 /h Rätt till konstruktionsändringar förbehålls. 1

6 F 2 Tilluft Luftflöde Tryckfall Ljudnivå Kastlängd Diagrammen skall ej användas för injustering. = Minflöde för att erhålla tillräckligt injusteringstryck. db(a) gäller för normaldämpat rum(4 db rumsdämpning). Kastlängd, se F 1. Ljudvärden i diagrammen nedan gäller för kombinationen F 2 genomloppsdon inklusive LOCK- ZONE F 1 standarddon. db(c)-värdet ligger normalt 6-9 db högre än db(a)- värdet. Samtliga diagramdata gäller för 360 spridningsbild. F 2, 2 + F 1, 2 F 2, 31 + F 1, 31 0 db(a) 3 % 0 db(a) 3 % l/s l/s m 3 /h m 3 /h 6 Rätt till konstruktionsändringar förbehålls. 1

7 Mått och vikt F 1 ØA B C ØD E F Vikt (kg) , , , , ,0 Specifikation Produkt Cirkulärt perforerat takdon F a -a -bbb Version: Mått: Standard: 1 Med genomloppsfunktion: 2 Nom. anslutningsdimension, mm F 2 ØA B C ØD E F Vikt (kg) , ,0 Standardsortiment: Figur 4. F 1. Beskrivningstext Exempel på beskrivningstext enligt VVS AMA. TD XX Swegons kompletta cirkulära takdon typ F för synligt montage i tak, med följande funktioner: Komplett rund lackerad enhet Ledskeneperforerat underdel, LockZone Demonterbart injusterinsspjäll med låsbart reglage Mätfunktion med lågt metodfel Invändig ljudabsorbent md fibersäkert ytskikt Rensbart Pulverlackerad vit, RAL 90 : F a - bbb xx st Figur. F 2. Rätt till konstruktionsändringar förbehålls
