ROC. ROBUST Cirkulärt till- och frånluftsdon SNABBFAKTA

Transkript

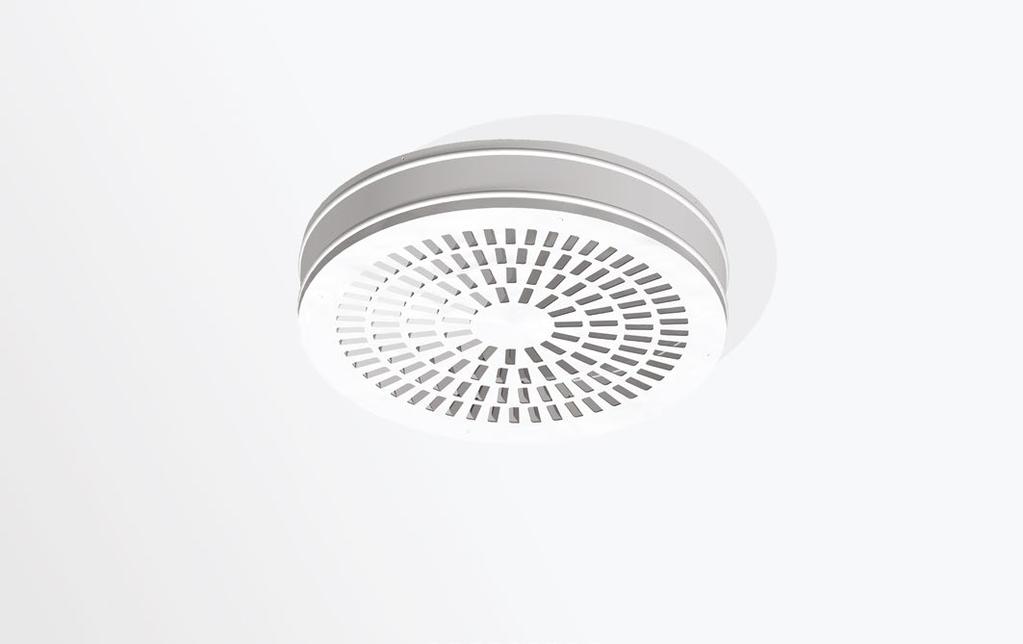

1 ROBUST Cirkulärt till- och frånluftsdon SNABBFAKTA Robust konstruktion Tilluft eller frånluft Enkelt montage i tak Ledskeneperforering Kan användas med anslutningslåda ALS Standardfärg Vit RAL 9003 alternativa standardfärger Andra färger på förfrågan LUFTFLÖDE - LJUDTRYCK RUM (LpA) *) 2 db(a) db(a) 3 db(a) l/s m 3 /h l/s m 3 /h l/s m 3 /h ALS 2 db(a) db(a) 3 db(a) l/s m 3 /h l/s m 3 /h l/s m 3 /h Tabellen visar data för utan resp. med anslutningslåda ALS vid totaltryck 0 Pa. *) LpA = Ljudtryck inkl. A-filter med 4 db rumsdämpning och m2 rumsabsorptionsarea.

2 Teknisk beskrivning Utförande Cirkulärt perforerat tilluftsdon bestående av två delar, spridardelslåda och spridare. Spridardelen är ledskeneperforerad i ett cirkulärt mönster. Spridardelen fästes i spridardelslådan i standardutförande med stålpopnit, vilket förhindrar öppnandet av donet. Material och ytbehandling Spridardel och spridardelslåda är tillverkade i 0,9 mm stålplåt. Hela donet är lackerat. Standardfärg: Vit halvblank, glans, RAL 9003/NCS S 000-N Alternativa standardfärger: Silver blank, glans 80, RAL 9006 Grå aluminium blank, glans 80, RAL 9007 Vit halvblank, glans, RAL 90 Svart halvblank, glans 3, RAL 900 Grå halvmatt, glans, RAL 7037 Olackerat och andra färgkulörer på förfrågan Tillbehör Anslutningslåda: ALS. Utförd i förzinkad stålplåt. Innehållande demonterbart injusteringsspjäll, fast mätuttag samt ljudabsorbent med förstärkt ytskikt, brandklassad B-s1,d0 enligt EN ISO Täthetsklass C på höljet enligt SS-EN samt VVS/AMA 12. Projektering/Montering Spridardelslådan skruvas fast mot taket eller väggen så att dess baksida ligger dikt mot underlaget. Inloppsstosen fixeras till anslutande kanal med popnit. När anslutningslåda ALS används, skall den fixeras mot byggnadskonstruktionen med pendlar eller montageband. Avståndet mellan anslutningslåda ALS och luftdonet kan förlängas upp till 00 mm utan att mätslang och spjällreglage behöver förlängas. Efter injustering popnitas spridardelen fast i spridardelslådan med stålpopnit. Se figur 1. Skötsel Luftdonet rengörs vid behov med ljummet vatten och diskmedel. Åtkomlighet av kanalsystemet är möjligt genom att stålpopnitarna borras ur, varefter spridardelen dras ur sina fjäderfästen. När anslutningslådan ALS används fälls fördelningsplåten i lådan åt sidan så att spjällenheten kan greppas. Därefter vrids spjällenheten moturs och dras ur sitt fäste. Miljö Byggvarudeklaration finns på TILLUFT / SUPPLY AIR Injustering med anslutningslåda ALS Injustering skall göras med spridardelen monterad. Mätslang och spjällreglage dras ut genom spridardelens perforering. Manometer ansluts till mätslang. Med hjälp av donets k-faktor kan önskat injusteringstryck räknas ut. Spjället ställs in i rätt läge, injusteringsknut knyts på spjällsnörena för att indikera spjälläget. För att låsa inställt spjälläge fixeras spjällreglagen med låsskruv placerad i spridardelslådans tak. Se figur Mätnoggrannhet och krav på raksträcka före anslutningslådan, se figur 1. Raksträckekrav beror på typ av störning före anslutningslådan. Figur 1 redovisar en böj, en dimensionsförändring samt T-stycke. Andra typer av störningar kräver minst 2xD raksträcka (D= anslutningsdimension) för att mätnoggrannhet ±1 på flödet ska innehållas. K-faktor finns angiven på produktens märkning, samt även i gällande injusteringsanvisning som finns att hämta på www. swegon.com. Figur 1.. 0xD / ±% 0xD / ±% 2xD / ±1 2 Rätten till konstruktionsändringar förbehålls

3 Dimensionering Ljudnivå db(a) gäller för rum med m2 ekvivalent ljudabsorptionsarea. Kastlängd l0,2 är mätt vid isotermisk inblåsning. Rekommenderad max undertemperatur är K. För beräkning av luftstrålens utbredning, lufthastigheter i vistelsezonen, eller ljudnivåer i rum med andra dimensioner hänvisas till våra beräkningsprogram som finns på Ljuddata Tilluft Ljudeffektnivå L w (db) Tabell K OK Ljuddämpning DL(dB) Tabell DL Frånluft Ljudeffektnivå L w (db) Tabell K OK Ljuddämpning DL(dB) Tabell DL Rätten till konstruktionsändringar förbehålls. 3

4 Dimensioneringsdiagram db(a) gäller för normaldämpat rum, 4dB rumsdämpning/ m 2 ekvivalent rumsabsorptionarea. Kastlängd l 0,2 är mätt vid isotermisk inblåsning. Rekommenderad max undertemperatur är K. För beräkning av luftstrålens utbredning, lufthastigheter i vistelsezonen, eller ljudnivåer i rum med andra dimensioner hänvisas till våra beräkningsprogram som finns på Diagrammen anger data för luftdon infälld i tak. Diagrammen skall ej användas för injustering. = Min flöde för att erhålla tillräckligt injusteringstryck. db(c) värdet ligger normalt 6-9 db högre än db(a)- värdet. Tilluft Luftflöde Tryckfall Ljudnivå Kastlängd 12,, Tilluft 12-12, Tilluft % l/s 0 l/s 00 m 3 /h 0 m 3 /h l 0,2 m l 0,2 m 12-, Tilluft % 0 l/s 0 m 3 /h l 0,2 m 4 Rätten till konstruktionsändringar förbehålls

5 Frånluft Luftflöde Tryckfall Ljudnivå 12,, Frånluft 12-12, Frånluft 0 p s Pa % 0 l/s 00 m 3 /h l/s 0 0 m 3 /h H CL 12-, Frånluft C ØD CL G K B F 3 % ØA Ød E Figur 2.. Mått och vikt 0 l/s 0 m 3 /h A B C ØD Ød E F G H K Vikt, kg , ,1 CL = Centrumlinje Specifikation Produkt Cirkulärt tak-/väggdon med ledskeneperforering Version: Nom. anslutningsdimension, mm: 12, Tillbehör ØA E a -aaa Anslutningslåda ALS d -aaa -bbb Version: För 12 ALS Beskrivningstext Exempel på beskrivningstext enligt VVS AMA. QMC Swegons förstärkta cirkulära don typ med anslutningslåda ALS och följande funktioner: Utförande i 0,9 mm stålplåt Ledskeneperforering Demonterbart injusteringsspjäll med låsbart läge Mätfunktion med lågt metodfel Invändig ljudabsorbent med fibersäkert ytskikt Pulverlackerad vit, RAL 9003/NCS S 000-N : a xx st Anslutningslåda: ALSd 12- xx st Rätten till konstruktionsändringar förbehålls.
