DPG. Låghastighetsdon

Transkript

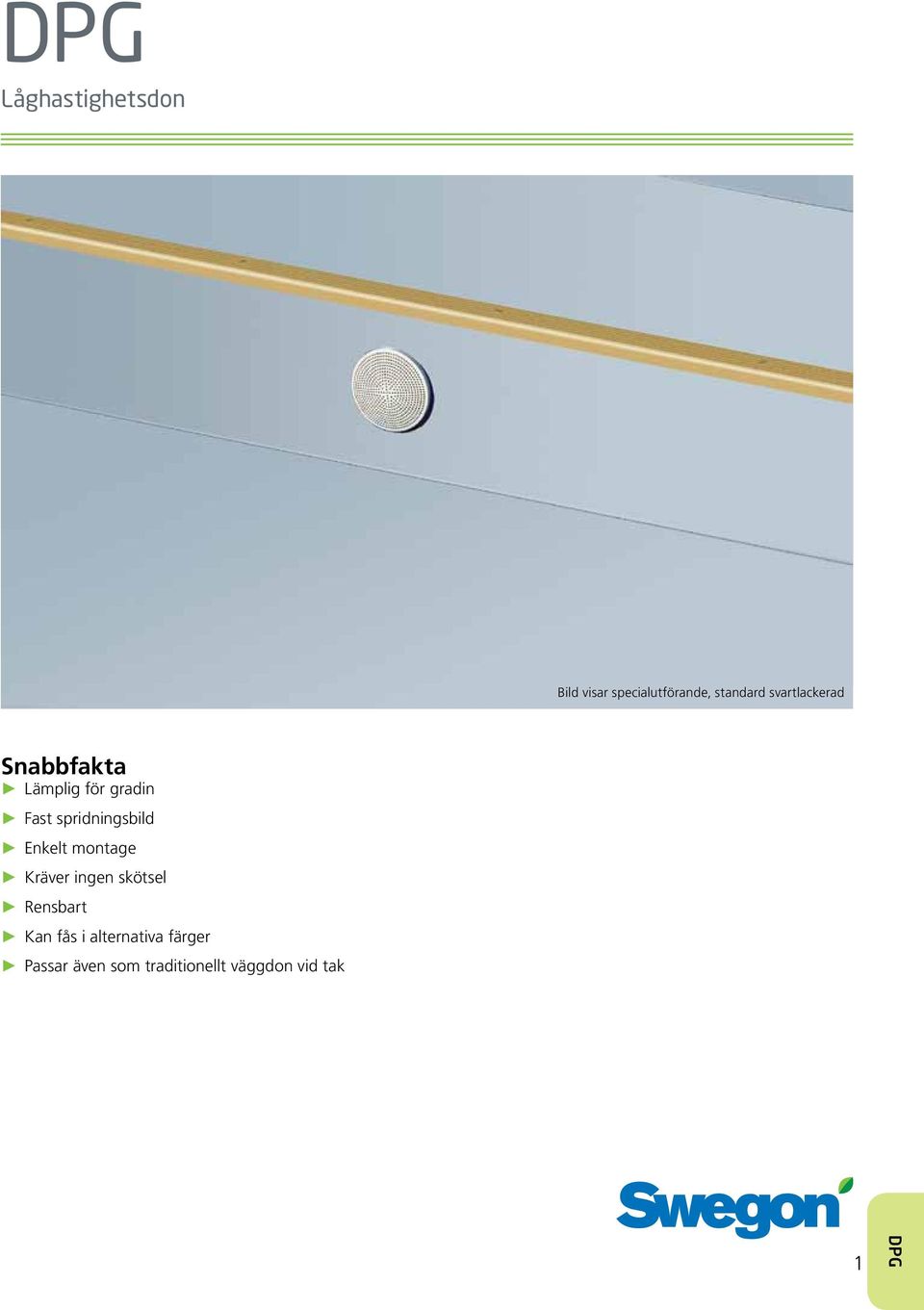

1 Låghastighetsdon Bild visar specialutförande, standard svartlackerad Snabbfakta Lämplig för gradin Fast spridningsbild Enkelt montage Kräver ingen skötsel Rensbart Kan fås i alternativa färger Passar även som traditionellt väggdon vid tak 1

2 Teknisk beskrivning Uförande är ett cirkulärt låghastighetsdon bestående av två delar, frontplåt och fästram. Den cirkulära fästramen är utrustad med cirkulär inloppsstos med gummiringstätning. Den perforerade frontplåten vrids fast över fästramen. Donet finns i tre utföranden, beroende på vilket tryckfall som önskas. Variant 1 och 2 är utrustade med tryckfallshöjande insatser och är anpassade för montage i trycksatta installationsgolv, gradänger etc. Variant 0 har inte denna insats och är avsedd för montage i anslutningslåda ALS. Figur 1. Princip. Material och ytbehandling Fästram och frontplåt är utförda i förzinkad stålplåt. Frontplåten lackeras i av beställaren önskad färg. Standardutförande är lackerat i svart färg, RAL 900. Donet går även att få i alternativa standardfärger; matt grå RAL 707, vit aluminium RAL 9006, grå aluminium RAL 9007, vit RAL 90 samt signalvit RAL 900 (NCS 00). Tillbehör Anslutningslåda: ALS. Utförd i förzinkad stålplåt. Innehåller demonterbart injusteringsspjäll, fast mätuttag samt ljudabsorbent med förstärkt ytskikt, brandklassad B-s1,d0 enligt EN ISO Täthetsklass C på höljet enligt SS-EN 1227 samt VVS/AMA 12. Montering Håltagning enligt måttskiss. Fästramen placeras i håltagningen och skruvas fast mot byggnadsstommen. Frontplåten vrids fast i fästramen. Se figur 2. Injustering Swegon rekommenderar att utrymmen bakom donen fungerar som tryckkammare. Anslutningskanalen till respektive tryckkammare förses med mät- och injusteringsspjäll. Då donet används med anslutningslåda ALS, injusteras luftflödet genom att manometerns mätslang sätts direkt mot mittenhålet i donets front. Se figur 2. Mätnoggrannhet och krav på raksträcka före anslutningslådan, se figur 2. Raksträckekrav beror på typ av störning före anslutningslådan. Figur 2 redovisar en böj, en dimensionsförändring samt T-stycke. Andra typer av störningar kräver minst 2xD raksträcka (D= anslutningsdimension) för att mätnoggrannhet ±% på flödet ska innehållas. Skötsel Luftdonet rengörs vid behov med ljummet vatten och diskmedel alternativt dammsugare och borstmunstycke. Se figur 2. Miljö Byggvarudeklaration finns på 0xD / ±% 0xD / ±% 2xD / ±% Figur 2. Montering. Injustering. Skötsel. 2 Rätten till konstruktionsändringar förbehålls. 11

3 Dimensionering Ljudnivå db(a) gäller för rum med m 2 ekvivalent ljudabsorptionsarea. Närzon a 0, och b 0, är mätt vid Δt - K och avser maxhastigheten oberoende av avstånd från golv. Δt är skillnaden mellan rumstemperatur vid 1,2 m över golv och tilluftstemperaturen. Rekommenderad max undertemperatur är 6 K. För beräkning av luftstrålens utbredning, lufthastigheter i vistelsezonen, eller ljudnivåer i rum med andra dimensioner hänvisas till våra beräkningsprogram som finns på Ljuddata Ljudeffektnivå L W (db) Tabell K ok ALS Tol. ± Ljuddämpning DL (db) Tabell DL ALS Tol. ± Rätten till kontruktionsändringar förbehålls. 11

4 Dimensioneringsdiagram Luftflöde Tryckfall Ljudnivå Närzon Diagrammen anger data för infälld i gradin. Närzon a 0, och b 0, är mätt vid Δt - K. Diagrammen skall ej användas för injustering. db(c)-värdet ligger normalt högre 6-9 db högre än db(a)-värdet. 1-1 med tryckinsats med tryckinsats l/s 0 m /h l/s 0 m /h a 0,2 m b 0,2 m 0,2 0, 0, 0, 1 0, 0, 0, 1 2 t - a 0,2 m b 0,2 m 0, 0, 0, 1 2 0,2 0, 0, 0, 1 t - + ALS Tilluft Luftflöde Tryckfall Ljudnivå Kastlängd Diagrammen skall ej användas för injustering. = Min.flöde för att erhålla tillräckligt injusteringstryck. db(c)-värdet ligger normalt högre 6-9 db högre än db(a)-värdet ALS 0-1, väggdon 0-1 som omblandande väggdon % 0% l/s 0 m /h l/s m /h 2 l 0,2 m l 0,2 m Rätten till konstruktionsändringar förbehålls. 11

5 Mått och vikt Specifikation Produkt Cirkulärt låghastighetsdon a -aaa -b Version: : 1 Variant: Exklusive tryckinsats: 0 Inklusive tryckinsats 70: 1 Inklusive tryckinsats 8: 2 Tillbehör Anslutningslåda ALS d -aaa-bbb Version: 0-1: ALS 0-1 Figur.. Vikt 0, kg. Beskrivningstext Exempel på beskrivningstext enligt VVS AMA. TD XX Swegons cirkulära låghastighetsdon typ, med följande funktioner: Fast spridningsbild Igensättningsfri Rensbart Pulverlackerad svart, RAL 900 Tillbehör: Anslutningslåda: ALSd aaa-bbb xx st : a aaa-b xx st Figur. med anslutningslåda ALS. Rätten till kontruktionsändringar förbehålls. 11
