Takluftspridare Varimix RSRO, RSRP

Transkript

1 Takluftspridare Varimix RSRO, RSRP Varimix är en serie tysta takluftspridare med god inblandning av rumsluft. Spridarna klarar stora undertemperaturer ( 12 C ). RSRP - Rund perforerad spridare utan/med anslutningslåda ATTC RSRO - Rund operforerad spridare utan/med anslutningslåda ATTC Snabbval (4-vägsspridning, 25 mm spalt, tilluft vid 50 pa) RSRO, RSRP med isolerad anslutningslåda Takluftspridare Anslutning ATTC Luftflöde l/s (m 3 /h) vid ljudnivå inlopp, mm 25 db 30 db 35 db RSR(O,P) (144) - RSR(O,P) RSR(O,P) (353) - RSR(O,P) (497) - RSR(O,P) (630) 205 RSRO, RSRP med oisolerad anslutningslåda Takluftspridare Anslutning ATTC Luftflöde l/s (m 3 /h) vid ljudnivå inlopp, mm 25 db 30 db 35 db RSR(O,P) (130) - RSR(O,P) (169) 56 RSR(O,P) (288) 99 RSR(O,P) (396) 140 RSR(O,P) (569) 182 RSR(O,P) (684) 232 Produktfakta Omställbar spridningsbild Säkerhetslina på spridarunderdelen. Anslutningslåda ATTC Mät- och injusteringsspjäll Spjället lätt demonterbart utan att inställningar ändras Godkänd för rensning K-faktorer på mätslangar. VVS AMA-kod QMC.2 Tilluftsdon för takmontage Produktkod exempel Rund perforerad takluftspridare RSRP-200 med isolerad anslutningslåda ATTC = utanför arbetsområde. Fläkt Woods 3976 SE Rätt till ändringar förbehålles.

2 Luftflöde, zonlängd, kastlängd, tryckfall, ljudnivå Tilluftspridare med anslutningslåda, 4-vägsspridning och nominell spalt 25 mm Zonlängd L och kastlängd l 0,2 sbeteckningen i zon- och kastlängdsdiagrammet nedan anger luftspridarens anslutning i mm. RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC Fläkt Woods 3976 SE Rätt till ändringar förbehålles.

3 Luftflöde, zonlängd, kastlängd, tryckfall, ljudnivå RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC RSR(O, P) ATTC Tilluftspridare utan anslutningslåda med 4-vägsspridning och nominell spalt 25 mm Omräkningsfaktorer Kastlängd l 0,2, zonlängd L och ljudalstringen L A10 är redovisade för normal 4-vägsspridning. Vid inställning av andra spridningsmönster ändras dessa enligt omräkning med följande faktorer: Spridnings- Kastlängd Zonlängd Ljudalstring mönster l 0.2, m L, m L A10, dba) 3-vägs 1,4 1, vägs 1,9 1, vägs 2,4 2,4 + 6 Takluftspridare Varimix RSRO, RSRP kan även ställas in med liten spalt (15 mm) och stor spalt (35 mm). Tryckoch ljuddata för liten och stor spalt finns i vårt donvalsprogram. Kontakta vårt närmaste säljkontor för vidare information. För mer detaljerade tekniska data, se vårt produktvalsprogram. Fläkt Woods 3976 SE Rätt till ändringar förbehålles.

4 Ljuddata, strålutbredning Ljudeffektsnivå Uppdelning till frekvensuppdelad ljudeffekt L w görs utgående från diagrammens L A10 värden och korrektionen K ok nedan. L w = L A10 + K ok Luftspridare med isolerad anslutningslåda Korrektion av ljudnivå K ok i db vid Luftspridare utan anslutningslåda Ljuddämpning i db vid Strålutbredning Vertikalt bv = 0,07 x l 0.2 Luftspridare med oisolerad anslutningslåda Korrektion av ljudnivå K ok i db vid Horisontellt 4-vägs spridning radiell spridning 360 Luftspridare utan anslutningslåda Korrektion av ljudnivå K ok i db vid vägs spridning radiell spridning ca 270 Ljuddämpning Luftspridare med isolerad anslutningslåda Ljuddämpning i db vid vägs spridning bh = 0.85 x ll 0.2 (spridningsbild 180 ) bh = 1.20 x ll 0.2 (spridningsbild 90 ) Luftspridare med oisolerad anslutningslåda Ljuddämpning i db vid vägs spridning bh = 0,85 x ll 0.2 Fläkt Woods 3976 SE Rätt till ändringar förbehålles.

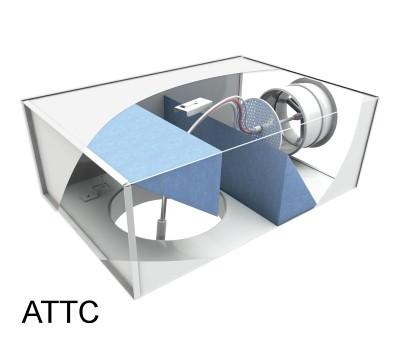

5 Mått och vikt, produktöversikt, utförande Mått och vikt Produktöversikt Takluftspridare RSRO, RSRP ØA ØE ØD S H ØA ØD 1) ØE H Vikt [ mm ] [ mm ] [ mm ] [ mm ] [ kg ] , , , , , , , , , , , ,3 1) Håltagning i takskiva Anslutningslåda ATTC Utförande och funktion Varimix RSR(O, P) är en takluftspridare med goda tekniska egenskaper oberoende vilket utseende som väljs. Spridningsriktningar och kastlängd kan enkelt förändras. Mätslangar från mätspjället i anslutningslådan finns i spridaren vilket underlättar åtkomsten vid injustering och mätning av luftflödet. Anslutningslåda ATTC har ett kombinerat mätoch injusteringsspjäll med låg ljudalstring och som är lätt demonterbart utan att inställningar ändras. Anslutningslådan finns i två utföranden, isolerad och oisolerad. Det perforerade donet RSRP kan också användas som frånluftsdon. Material och ytbehandling Både spridare RSRO, RSRP och anslutningslåda ATTC är tillverkade av förzinkad plåt. Spridaren är pulverlackerad vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg RAL 9010, glans 70 vilket motsvarar vit NCS S 0502-Y. Övriga färger på förfrågan. ØD1 ØD2 H2 L B K Vikt mm mm mm mm mm mm kg , , , , , , , , , , , , , , , , , , , , Installation, injustering och skötsel Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i den instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet Tekniska data och dimensionering För dimensionering av don använd Fläkt Woods produktvalsprogram. Kontakta vårt närmaste säljkontor för vidare information. Fläkt Woods 3976 SE Rätt till ändringar förbehålles.

6 Beskrivningstext, produktkod, tillbehör Beskrivningstext Luftspridare Varimix RSRP med omställbar kastlängd och spridningsbild försedd med anslutningslåda ATTC. Produktkod Takluftspridare RSR(O,P)-aaa R = rund luftspridare Utförande O = operforerad luftspridare P = perforerad luftspridare (spridaranslutning i mm) (aaa) 125, 160, 200, 250, 315, 400 Spridarna levereras med nominell spalt på 25 mm och med två stycken storleksanpassade lister för inställning av spridningsbild. Tillbehör Undertaksplatta, lackerad 595x595 RHSZ-01-aaa-b på spridaranslutning, mm (aaa) 125, 160, 200, 250, 315, 400 Utförande (b) 1 = för cirkulärt don List för inställning av spridningsbild (sats) RHSZ-03 Material: skumgummi Längd:: 3 x 330 mm (2st storleksanpassade lister medlevereras alltid vid beställning av RSRO/RSRP). Fästs på tilluftsspridaren genom att först avlägsna klisterskyddspappret och sedan trycka fast listen. Anslutningslåda ATTC-aaa-bbb-c Kanalanslutning i mm (aaa) Spridaranslutning i mm (bbb) Utförande (c) 0 = oisolerad 1 = isolerad 2 = oisolerad med låg bygghöjd 3 = isolerad med låg bygghöjd Fläkt Woods 3976 SE Rätt till ändringar förbehålles.
