Aktivt tilluftsdon OPTIMIX RAPB, RAOB

Transkript

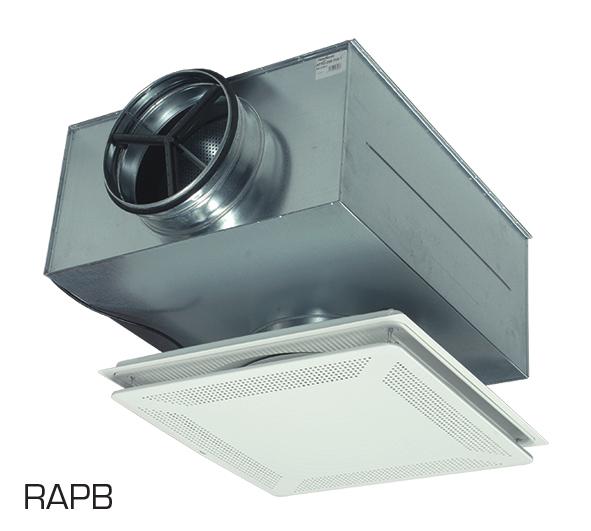

1 OPTIMIX är en serie aktiva tilluftsdon som har två valbara funktioner i en och saa produkt. OPTIMIX kan antingen användas med den helt unika funktionen att kunna ställa/välja en kastlängd som bibehålls under luftflödesvariation (OPTIMIX L0, analog) eller som luftflödesvariator (OPTIMIX VAV, analog eller Modbus). OPTIMIX klarar stora undertemperaturer och kyleffekter utan dragproblem. Snabbval Specifikationer OPTIMIX L0 Konstant kastlängd Enkelt ställbar kastlängd Bibehållen inställd kastlängd vid VAV Display med inställd kastlängd Analog OPTIMIX VAV Flödesreglering Enkelt ställbart Vmin och Vmax flöde Konstant flöde möjligt Display med aktuellt flöde Analog eller Modbus OPTIMIX RA(O,P)B OPTIMIX L0 (endast analog) (Snabbvalsexempel för OPTIMIX VAV och L0 på sidan ) Funktioner gäller vid Δt=-1 C Fem anslutningsstorlekar (Ø ), en donstorlek (595 x 595) Systemundertaksanpassad (595x595) Valmöjligheter för spridningsriktningar Produktkod exempel Samlingskod: RAOB Beställningskod: Aktivt tilluftsdon RAOH--1-1 Anslutningslåda ATTC (8)

2 Produktval, dimensionering OPTIMIX L0 (endast analog) OPTIMIX L0 väljs när man vill ha ett bra och dragfritt inomhusklimat. Donet kontrollerar luftspridningen med variabelt flöde och gör det möjligt att ha en stor kyleffekt. När VAV-systemet har en stor flödesskillnad eller tilluftstemperaturen är mycket lägre än rumstemperaturen så undviks risken för drag genom att använda OPTIMIX L0. Erforderligt luftflöde är 1-0 l/s. Storlek 15 väljs då arbetsområdet för denna storlek bäst täcker det erforderliga luftflödet. OPTIMIX VAV (analog eller Modbus) OPTIMIX VAV väljs när man har behov av en mindre luftflödesvariation och temperaturdifferens. Vnom = 0 l/s Erforderligt luftflöde är 1-0 l/s. Storlek 10 väljs då arbetsområdet för denna storlek bäst täcker det erforderliga luftflödet. (8)

3 Luftflöde, tryck, ljudnivå, kastlängd, luftflödesvariation RA(P,O)B-100-b-c [RA(P,O)H--b-c + ATTC ] RA(P,O)B-15-b-c [RA(P,O)H--b-c + ATTC-15--1] RA(P,O)B-10-b-c [RA(P,O)H--b-c + ATTC-10--1] RA(P,O)B-00-b-c [RA(P,O)H--b-c + ATTC-00--1] RA(P,O)B-50-b-c [RA(P,O)H--b-c + ATTC-50--1] = Rekoenderat område vid användning av VAVfunktion. L0 är uppmätt med isotermisk luft. (8)

4 Dimensioneringsexempel L0 (endast analog) Dimensioneringsexempel VAV (analog eller Modbus) RA(P,O)B-15-b-1 RA(P,O)B-15-b-1/5 [RA(P,O)H--b-1 + ATTC-15--1] [RA(P,O)H--b-1/5 + ATTC-15--1] 1. I ett kontor x m m är den optimala kastlängden L0 = 1, m i flödesområdet 8-0 l/s. 1. Kanaltryckfallet konstanthålls med hjälp av ett konstanttrycksspjäll EMPA på 0 Pa.. I ett kontor på x m, är det önskade luftlödesområdet 1-0 l/s med V min = 1 l/s och V max = 0 l/s. Följ den horisontella tryckkurvan 0 Pa till den vertikala Vmin- och Vmax-kurvorna (1 och 0 l/s). Inom detta arbetsområde varierar kastlängden mellan A och B (1, - 1,7 m meter i detta exempel).. Det maximala luftflödet som tillåter flödesreglering vid 0 Pa är 5 l/s. Större luftflöden än detta ger en ökning av tryckfallet vid maximal spaltöppning.. Följ den streckade kurvan för L0 = 1, m upp till maxflödet 0 l/s.. Det maximala luftflödet vid kastlängd L0 = 1, m är 50 l/s. Ett högre luftflöde än detta ger en ökning av kastlängd med maximal spaltöppning.. Vid luftflöden lägre än minimumvärdet 8 l/ s minskar kastlängden med minsta möjliga spaltöppning. Exempelzon med OPTMIX L0 Kontor 8-0 l/s Exempelzon med OPTMIX VAV Kontor 1-0 l/s (8)

5 Ljuddata Avstånd injustering Ljudeffektsnivå Lw RA(P,O)B100-b-c 15-b-c 10-b-c 00-b-c 50-b-c Tolerans ± Korrektion av ljudnivå K (db) Frekvensuppdelade ljudeffektsnivåer erhålls genom att addera den i diagraen avlästa ljudtrycksnivån Lp10A, db(a), med korrektionen Kok från ovanstående tabeller enligt formeln: Lw = Lp10A + Kok Korrektionen Kok är ett medelvärde vid användning av av donen. För mer information (kabeldragning, Modbus register etc.) se Optimix reglerutrustning. Ljuddämpning ΔL RA(P,O)B100-b-c 15-b-c 10-b-c 00-b-c 50-b-c Tolerans ± Ljuddämpning (db) Den genomsnittliga ljuddämpningen ΔL från kanal till rum inklusive mynningsreflektionen hos anslutande kanal vid takinstallation, erhålls från tabellerna ovan. För mer detaljerade tekniska data se vårt produktvalsprogram ExSelAir på 5 (8)

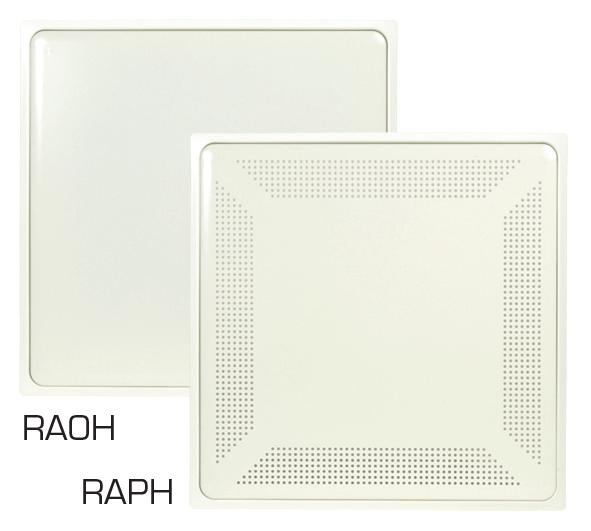

6 Mått och vikt Storlek Aktiv tilluftsspridare RAPH, RAOH RA(P,O)H Håltagningsmått () 580x ØD1 99, 1, 9, 199, 9, ØD H L B K Vikt kg,9,8,9 5,,9 Vikt (kg) 5,8 Aktivt tilluftsdon RA(P,O)B RA(P,O)B 100-b-c 15-b-c 10-b-c 00-b-c 50-b-c Gmin () Gmax () Anslutningslåda ATTC (8)

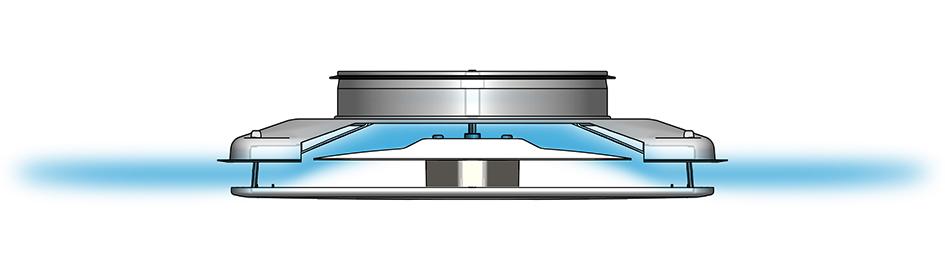

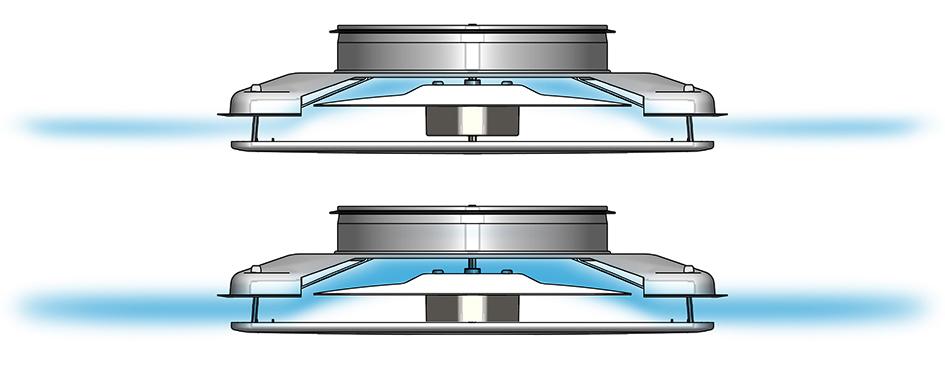

7 Utförande, funktion och material Utförande och funktion OPTIMIX är en serie aktiva tilluftsdon som har två valbara funktioner i en och saa produkt. OPTIMIX kan antingen användas med den helt unika funktionen att kunna ställa/välja en kastlängd som bibehålls under flödesvariation (OPTIMIX L0) eller som flödesvariator (OPTIMIX VAV). OPTIMIX L0, donet har justerbar kastlängd som enkelt kan anpassas efter ruets storlek, eller för att undvika kollisioner med isoveler från andra don i saa rum. Kastlängden bibehålls till den inställda under luftflödesvariation fram till ruet. Ex 8 l/s till ruet med en kastlängd på 1, m och saa 1, m kastlängd med ett flöde på 0 l/s. Detta ger ett dragfritt inneklimat och donet klarar stora undertemperaturer och kyleffekter. LO-funktionen kan endast användas med det analoga ställdonet. Bild 1: En motorstyrd vertikalt justerbar reglerskiva används för att injustera önskat luftflöde så att en konstant kastlängd automatiskt erhålls. OPTIMIX VAV, donet fungerar som en luftflödesvariator (VAV-Spjäll). Kastlängden koer att variera beronde på vilket flöde vi har fram till donet och ruet. VAVfunktionen kan användas med antingen Modbus eller analogt ställdon. Regulatorn är lätt åtkolig genom att demontera donfronten från spridardelen. Hela aktiva dondelen kan enkelt demonteras för service eller rengöring genom att vrida upp de fyra låsvreden. Kanalsystemet blir också här igenom åtkoligt för rengöring. Donfronterna finns att välja i perforerat eller operforerat utförande. Cleanvent finns att välja till som extra tillval. Material och ytbehandling Både spridare och anslutningslåda är tillverkade av varmförzinkad plåt. Luftspridarna är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Bild : Inställning görs snabbt och enkelt med en skruvmejsel. Beroende på funktion visar den tydliga displayen i realtid antingen kastlängden i meter eller luftflödet i l/s. Standardfärg RAL Övriga färger och CleanVent ytbeläggning på förfrågan. Anvisningar Anvisningar för installation, injustering och skötsel finns utförligt angivna i vår tekniska instruktion som bipackas varje produkt. Instruktionerna finns även tillgängliga på Internet Tekniska data och dimensionering För dimensionering av don använd produktvalsprogram ExSelAir. 7 (8)

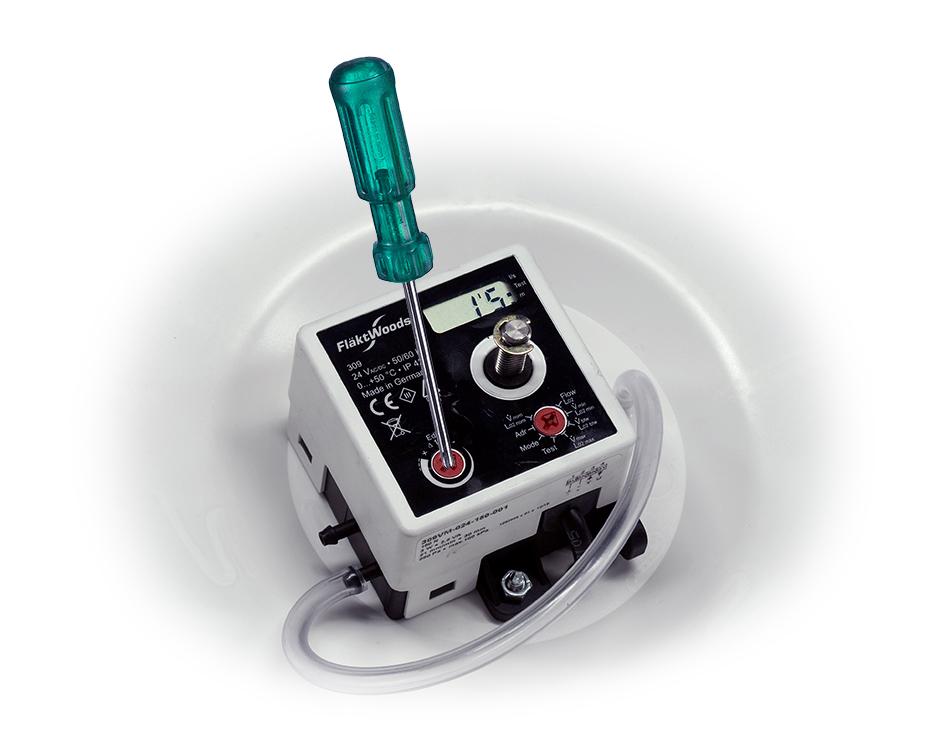

8 Produktkod Tillbehör Aktivt tilluftsdon OPTIMIX (samlingskod) RA(O,P)B-aaa-b-c (Samlingskod inkluderar aktiv spridardel och anslutningslåda) List för inställning av spridningsbild (sats) RAHZ-1 Innehåller st lister för inställning av spridningsbild. Utförande (O, P) O = operforerad spridarplåt P = perforerad spridarplåt Storlek (aaa) 100, 15, 10, 00, 50 (kanalanslutning i ) Kulör (b) 1 = RAL 9010 = RAL CleanVent ytbeläggning 5 = specialfärg Ställdon (c) 1 = Analog Gruner 09VM 5 = Modbus Gruner 09VM-MB Aktiv Spridardel RA(O,P)H-aaa-b-c Utförande (O, P) O = operforerad spridarplåt P = perforerad spridarplåt Storlek (aaa) (spridardelsanslutning i ) Kulör (b) 1 = RAL 9010 = RAL CleanVent ytbeläggning 5 = specialfärg Ställdon (c) 1 = Analog Gruner 09VM 5 = Modbus Gruner 09VM-MB OBS! Med Modbusställdon kan endast VAV-funktion användas/väljas. Anslutningslåda ATTC-aaa--1 Kanalanslutning i (aaa) Spridaranslutning i () Typ (1) 1 = isolerad Beställningsexempel Samlingskod RAOB Storleken anger anslutningsdimension till kanal. Vid beställning av aktiv spridardel och anslutningslåda separat: Aktiv spridardel kulör RAL 9010 (-1-) analogt ställdon (-1) Anslutningslåda kanalanslutning i (00) Spridaranslutning i () Typ (1) (isolerad) RAOH--1-1 ATTC (8)
