Jetdysdon DKOA. Produktfakta. Produktkod exempel. Snabbval

Transkript

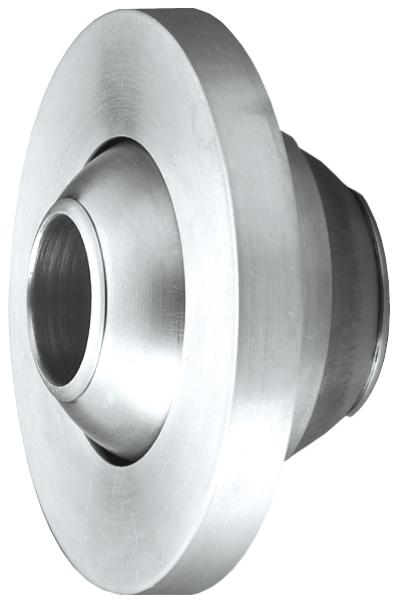

1 DKOA jetdysdon är avsedda för publika lokaler med stor rumsvolym. Donets långa kastlängd ger en mycket effektiv luftspridning. Donet som är utfört av aluminium, har en justerbar spridningsvinkel på ±30. Donet är avsett för montering på slät yta (vägg). Donen kan användas individuellt eller i serie för en extra stor totalverkningsgrad. Jetdysdonen är lämpliga för lokaler som t ex underhållningslokaler, saluhallar, sporthallar, aulor, industribyggnader mm. Den låga totalljudnivån innebär också att donet kan användas i konserthallar, konferenslokaler, televisionsoch/eller radiostudios. DKOA kan levereras i två olika utföranden som olackerad eller lackerad. Alla donen kan levereras med lackering i valfri RAL-färg. Snabbval Storlek Luftflöde Kastlängd Installationshöjd över golv, m l/s m 3 /h m Ljudnivå L A10, db(a) ,8-3, ,4-3, ,9-4, ,1-6, ,3-8, ,7-10, Produktfakta Avsedd att monteras i anslutningslåda, i änden av cirkulär kanal eller bakom vägg Justerbar spridningsbild Lämpliga för publika lokaler Brett flödesområde och låg ljudnivå Produktkod exempel Don storlek 08 avsedd för montage på slät yta, lackerad med färg RAL Fläkt Woods Rätt till ändringar förbehålles.

2 Storlek 04 kastlängd Storlek 04 tryckfall och ljudnivå Installationshöjd, min - max = 2,8-3,1 m Min avstånd mellan don = 120 mm Fläkt Woods Rätt till ändringar förbehålles.

3 Storlek 05 kastlängd Storlek 05 tryckfall och ljudnivå Installationshöjd, min - max = 2,4-3,2 m Min avstånd mellan don = 150 mm Fläkt Woods Rätt till ändringar förbehålles.

4 Storlek 08 kastlängd Storlek 08 tryckfall och ljudnivå Installationshöjd, min - max = 2,9-4,2 m Min avstånd mellan don = 240 mm Fläkt Woods Rätt till ändringar förbehålles.

5 Storlek 12 kastlängd Storlek 12 tryckfall och ljudnivå Installationshöjd, min - max = 3,1-6,5 m Min avstånd mellan don = 360 mm Fläkt Woods Rätt till ändringar förbehålles.

6 Storlek 15 kastlängd Storlek 15 tryckfall och ljudnivå Installationshöjd, min - max = 3,3-8,5 m Min avstånd mellan don = 450 mm Fläkt Woods Rätt till ändringar förbehålles.

7 Storlek 20 kastlängd Storlek 20 tryckfall och ljudnivå Installationshöjd, min - max = 3,7-10,5 m Min avstånd mellan don = 550 mm Fläkt Woods Rätt till ändringar förbehålles.

8 Kastlängd, spridningsbild Kastlängd vid värmnings- respektive kylningsfunktion Max temperaturskillnad vid uppvärmning: Δt v +8 K Max temperaturskillnad vid kylning: Δt k -8 K Kastlängd, spridningsbild Fläkt Woods Rätt till ändringar förbehålles.

9 Ljuddata, mått, beskrivningstext, produktkod Beteckningar q luftflöde l/s, m 3 /h Δp t totaltryckfall Pa L kastlängd m L A10 ljudtrycksnivå med db(a) en rumsdämpning av 4 db (10 m 2 rumsabsorptionsarea) L w ljudeffektsnivå db K ok oktavbandskorrektion db v L hastigheten vid jetaxeln m/s Dimensions Dysdon DKOA - Don monterat på slät yta Ljudeffektsnivå Ljudeffektsnivåerna vid olika oktavband erhålls genom att räkna samman ljudtrycksnivån L A10, db(a), och oktavbandens korrektioner K ok i tabellen med hjälp av följande formel: L w = L A10 + K 1 + K 2 Korrigeringsfaktor K1 då dysans lutningsvinkel α = 15 Storlek Korrektion av ljudnivå K1 i db vid oktavband, medelfrekvens (Hz) Korrigeringsfaktorn K2 då dysans lutningsvinkel α = 30 Storlek db ØDN ØD 1 ØD 2 ØD 3 H 1 H Alla mått är angivna i mm, utom nominell diameter ØDN som är angiven i cm. 04 = nominell diameter 4 cm. Beskrivningstext för montering på slät yta av Fläkt Woods fabrikat av aluminium med justerbar luftriktning ±30. Produktkod -aa-b Storlek (aa) 04, 05, 08, 12, 15, 20 Ytbehandling (b) 1 = aluminium 3 = standard RAL 9010 X = valfri RAL-kulör (anges i klartext) Fläkt Woods Rätt till ändringar förbehålles.
