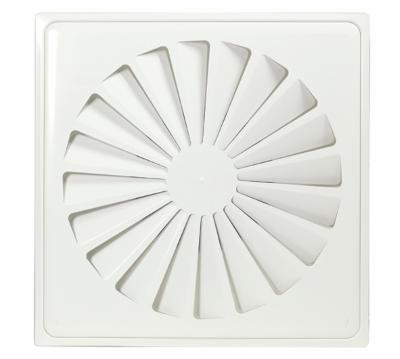

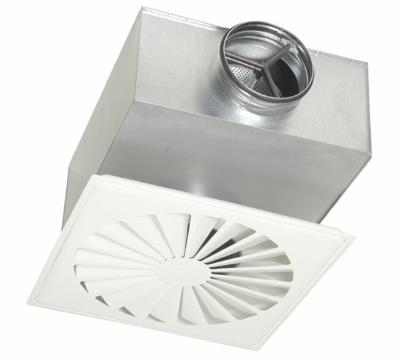

1 Virvelluftsdon är ett tyst, takmonterat virvelluftsdon som består av en virvelluftsspridare VFKH och en ljuddämpande anslutningslåda ATTC. Spridarens utformning ger en mycket god inblandning av rumsluft (hög induktion). En bra rumskomfort kan därmed erhållas även vid stora undertemperaturer. VFKH som har fasta luftriktare kan också levereras utan anslutningslåda ATTC. Virvelluftsspridaren kan ställas med 0 eller 12 mm spalt. är lämplig för både upphängda undertakssystem som platsbyggda undertak. Snabbval utan spalt med 1:3 anslutningslåda ATTC vid 50 Pa Don Spridare Anslutning ATTC Luftflöde l/s (m 3 /h) vid ljudnivå - VFKH- inlopp mm utlopp mm 25 db(a) 30 db(a) 35 db(a) (238) 97 (349) (299) 107 (385) 136 (490) (335) 126 (454) 180 (648) utan spalt med 1:2 anslutningslåda ATTC vid 50 Pa Don Spridare Anslutning ATTC Luftflöde l/s (m 3 /h) vid ljudnivå - VFKH- inlopp mm utlopp mm 25 db(a) 30 db(a) 35 db(a) (277) 101 (364) 124 (446) (371) 129 (464) 153 (551) (432) 160 (576) 189 (680) 6 = 595x595 Produktfakta Enkel montering Enkel injustering Låg ljudnivå Luftspalt för högre luftflöden Tillverkad av varmförzinkad stålplåt 3 storlekar Alla storlekarna är anpassad för undertak (595 x 595) Finns i leveransutförande med CleanVent-ytbeläggning Anslutningslåda ATTC Mät- och injusteringsspjäll som är lätt demonterbart utan att inställningar ändras K-faktor på mätslangar Produktkod exempel Samlingskod: Virvelluftsdon Beställningskoder: Virvelluftsspridare VFKH-315 Anslutningslåda ATTC Fläkt Woods 8890SE Rätt till ändringar förbehålles.

2 Luftflöde, kastlängd, tryckfall, ljudnivå Kastlängd (isotermisk) Virvelluftsspridare VFKH med 4-vägsspridning, utan spalt Storleksbeteckningen i kastlängdsdiagrammet nedan anger luftdonets anslutning i mm. Virvelluftsdon med 4-vägsspridning, utan spalt [VFKH ATTC ] [VFKH ATTC ] [VFKH ATTC ] [VFKH ATTC ] Min. luftflöde för att uppnå tillräckligt mättryckfall. Fläkt Woods 8890SE Rätt till ändringar förbehålles.

3 Luftflöde, tryckfall, ljudnivå, ljuddata [VFKH ATTC ] [VFKH ATTC ] Min. luftflöde för att uppnå tillräckligt mättryckfall. Anslutningslåda med extra låg bygghöjds inverkan på ljudnivån (ATTC-aaa-bbb-3) Storlek Ljudeffektsnivå L p10a db(a) ±0 db(a) Ljudeffektsnivå Lw Virvelluftsdon utan spalt med 1:3 anslutningslåda Korrektion av ljudnivå K ok i db vid Virvelluftsdon utan spalt med 1:2 anslutningslåda Korrektion av ljudnivå K ok i db vid Virvelluftsspridare VFKH utan spalt VFKH Korrektion av ljudnivå K ok i db vid Frekvensuppdelade ljudeffektsnivåer ehålls genom att addera den i diagrammen avlästa ljudtrycksnivån L p10a med korrektionen K ok från ovanstående tabeller enligt formeln: Ljuddämpning ΔL Virvelluftsdon utan spalt med 1:3 anslutningslåda Ljuddämpning i db vid Virvelluftsdon utan spalt med 1:2 anslutningslåda Ljuddämpning i db vid Virvelluftsspridare VFKH utan spalt VFKH Ljuddämpning i db vid Den genomsnittliga ljuddämpningen L från kanal till rum inklusive mynningsreflektionen hos anslutande kanal vid takinstallation, erhålls från tabellerna ovan. För mer detaljerade tekniska data se vårt produktvalsprogram på L w = L p10a + K ok Korrektionen K ok är ett medelvärde vid användning av av. Fläkt Woods 8890SE Rätt till ändringar förbehålles.

4 Mått och vikt, strålutbredning Mått- och viktuppgifter Virvelluftsspridare VFKH Anslutningslåda ATTC s = 0 eller 12 mm Storlek A B1 C ød H1 Håltagn. Vikt mm mm mm mm mm mm kg Storlek ØD1 ØD2 H2 L B K Vikt mm mm mm mm mm mm kg , , , , , , , , , , , Virvelluftsdon Strålutbredning G1min G1max G2min G2max Fläkt Woods 8890SE Rätt till ändringar förbehålles.

5 Utförande och funktion, material Utförande och funktion är ett takmonterat virvelluftsdon som består av en virvelluftsspridare VFKH och en anslutningslåda, ATTC. Spridarens utformning medför mycket god inblandning av rumsluft (hög induktion). En bra rumskomfort kan därmed erhållas även vid stora undertemperaturer. har fasta luftriktare. har inställbar spalt på 12 mm för högre luftflöden. Anslutningslådan ATTC har ett kombinerat mät- och injusteringsspjäll med mycket låg ljudalstring. ATTC har en patenterad flerpunkts mätfunktion vilket ger hög mätnogrannhet och fungerande k-faktor med t.ex. en böj direkt mot anslutningslådan. Inställningshandtaget för mät- och justeringsspjället har en postionsindikator med låsningsfunktion. Spjället är lätt demonterbart för inspektion och rengöring utan att spjällets inställning ändras. Anslutningslådan är isolerad (polyesterfiber) eller oisolerad.täthetsklassen är klass C. Anvisningar Anvisningar för installation, injustering och skötsel finns utförligt angivna i vår tekniska instruktion som bipackas varje produkt. Instruktionerna finns även tillgänglig på Internet Tekniska data och dimensionering För dimensionering av don använd Fläkt Woods produktvalsprogram ExSelAir. Kontakta vårt närmaste säljkontor för vidare information. Material och ytbehandling Både spridare och anslutningslåda är tillverkade av varmförzinkad plåt. Luftspridaren är pulverlackerad vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg RAL Övriga färger på förfrågan. Fläkt Woods 8890SE Rätt till ändringar förbehålles.

6 Produktkod, beställningsexempel Produktkod Virvelluftsdon Samlingskod Virvelluftsdon, CleanVent Samlingskod (spridare + anslutningslåda) Storlek (aaa) 160, 200, 250, 315 (kanalanslutning i mm) Anslutningslåda, typ (b) 2 = isolerad 1:2 3 = isolerad 1:3 4 = isolerad med låg bygghöjd 1:2 5 = isolerad med låg bygghöjd 1:3 CleanVent-ytbeläggning (C) -aaa-b -aaa-b-c Beställningsexempel Samlingskod Vid separat beställning av spridare och anslutningslåda: Virvelluftsspridare VFKH-250 Anslutningslåda ATTC Kanalanslutning (200) Spridaranslutning (250) Virvelluftsspridare Virvelluftsspridare, CleanVent VFKH-aaa VFKH-aaa-C Storlek (aaa) 250, 315, 400 (spridaranslutning i mm) CleanVent-ytbeläggning (C) Anslutningslåda ATTC-aaa-bbb-c Kanalanslutning i mm (aaa) Spridaranslutning i mm (bbb) Typ (c) 0 = oisolerad 1 = isolerad 2 = oisolerad med låg bygghöjd 3 = isolerad med låg bygghöjd Fläkt Woods 8890SE Rätt till ändringar förbehålles.
