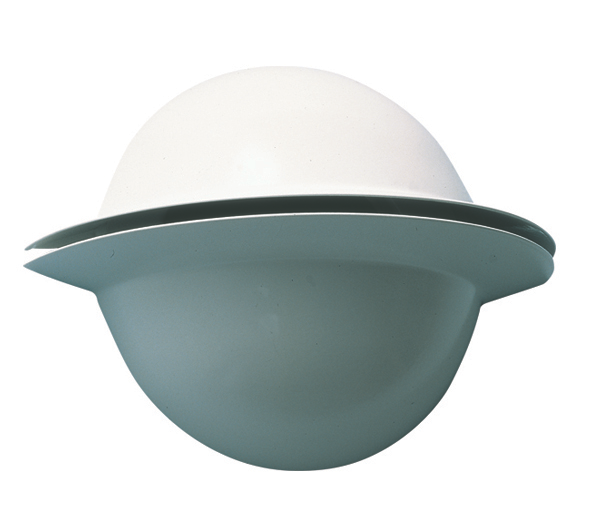

1 Tilluftsdon CTVK CTVK är ett mycket tyst tilluftsdon som placeras på vägg. Det används i små lokaler, som t.ex. kontor, bostäder och hotellrum. Donet har stor inblandning av rumsluft, vilket ger en dragfri lufttillförsel. Flödets storlek är inställbart. Donets utformning ger minimal risk för dammavsättning på väggen. Det är lätt att installera och lätt att hålla rent på grund av dess släta ytor. Snabbval vid fullt öppen spalt Don Luftflöde l/s vid ljudnivå Storlek 25 db 30 db 35 db Specifikationer Inställbart flöde Lätt att installera Lätt att rengöra Produktkod exempel Tilluftsdon CTVK Stos KGEZ = utanför arbetsområde 1 (6) Rätt till ändringar förbehålles.

2 Dimensioneringsdiagram Kastlängd, zonlängd Ljudeffektsnivå Korrektion av ljudnivå i db vid CTVK oktavband, mittfrekvens, Hz Ljudeffektsnivåerna vid olika oktavband erhålls genom att räkna samman ljudtrycksnivån L p10a, db(a) och oktavbandens korrektioner K ok i tabellen med hjälp av följande formel: L Wok = L p10a + K ok Korrektion K ok är medelvärdet inom flödesområdet för CTVK. OBS! Vid installationsfall med vinkelstos KGEZ-43 ökar ljudnivån 3 db(a). Luftflöde 2 (6) Rätt till ändringar förbehålles.

3 Sound attenuation Ljuddämpning i db vid CTVK oktavband, mittfrekvens, Hz The average sound attenuation ΔL from duct to room including the end reflection of the connecting duct in wall installation, is obtained in the table above. Strålutbredning b v = 0,1 x l 0,2 b h = 0,6 x l 0,2 där l 0,2 = 1,2 x zonlängd 3 (6) Rätt till ändringar förbehålles.

4 Mått och vikt Tilluftsdon CTVK-100 Installation Tilluftsdon anslutet till rörstos Vikt: 0.4 kg Stos KGEZ , iskjutbar / Rörstos KGEZ , påskjutbar Vikt: 0.1 kg Vinkelstos KGEZ-43 EXT. ØD2 B Tilluftsdon anslutet till vinkelstos C ØD1 A Storlek A B C D1 D2 Vikt [mm] [mm] [mm] [mm] [mm] [kg] Fästram KGEZ Tilluftsdon anslutet till fästram 200 ØD 180 Vikt: 0.2 kg 4 (6) Rätt till ändringar förbehålles.

5 Injustering Spaltbredd k Allmänt Utförande CTVK är ett mycket tyst tilluftsdon som placeras på vägg. Det används i små lokaler som t.ex. kontor, bostäder och hotellrum. Donet har stor inblandning av rumsluft, vilket ger en dragfri lufttillförsel. Flödets storlek är inställbart. Donets utformning ger minimal risk för dammavsättning på väggen. Det är lätt att installera och lätt att hålla rent på grund av dess släta ytor. Material och ytbehandling Donet är tillverkat av varmförzinkad stålplåt. Donet är pulverlackerat vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg är vit (RAL 9003). Övriga färger och CleanVent-ytbeläggning på förfrågan. Anvisningar Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet: Tekniska data och dimensionering För dimensionering av don använd Fläkt Woods produktvalsprogram. Kontakta vårt närmaste säljkontor för vidare information. Förpackning Tilluftsdonet levereras som standard i kartong innehållande 20 st. Vikt: 8 kg, volym: 0,04 m 3 Beskrivningstext Tilluftsdon CTVK av Fläkt Woods fabrikat, med stos/ vinkelstos. 5 (6) Rätt till ändringar förbehålles.

6 Produktkod Tilluftsdon, standardfärg (RAL 9003) CTVK-aaa-03 Tilluftsdon, standardfärg, CleanVent CTVK-aaa-03-C Storlek (aaa) 100 Tillbehör och reservdelar Tillbehör Stos - iskjutbar Rörstos - påskjutbar Storlek (bbb) 100 KGEZ-01-bbb KGEZ-05-bbb Tilluftsdon, RAL 9010 Tilluftsdon, RAL 9010, CleanVent Tilluftsdon, specialfärg Storlek (aaa) 100 CTVK-aaa CTVK-aaa-C CTVK-aaa-E Vinkelstos för CTVK-100 Storlek (bbb-ccc) Anslutningsdimension i mm mot spridare mot kanal: , KGEZ-43-bbb-ccc Reservdelar Tätningsring COGZ Fjäder COSZ (6) Rätt till ändringar förbehålles.
