1 Halvrunda Floormaster DVHA Floormaster DVHA är halvrunda tilluftsdon avsedda för placering vid vägg på golv. Donen är utvecklade för deplacerande luftföring enligt Floormastersystemet som ger god luftkomfort och hög ventilationseffektivitet. Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort närzon och mycket låg ljudnivå. Snabbval Floormaster DVHA, halvrunt don med kanalanslutning som ger plats för ljuddämpare innanför inklädnaden Produktfakta 5 storlekar Ny design Mycket låg ljudnivå Jämn cirkulär spridningsbild med kort närzon Invändig kanalanslutning (hona) Uttag för flödesmätning Golvsockel som tillval Enkelt underhåll - inga reservdelar Demonterbar frontplåt Inga synliga skruvar VVS AMA-kod QMC.3 Deplacerande tilluftsdon för montering på vägg alternativt montering på golv vid vägg. 57 Produktkod exempel: Floormaster DVHA (Storlek 250, höjd mm, invändig anslutning 250 mm, anslutning uppifrån, utan induktion, med påmonterad golvsockel och lackerad med vit standardfärg.)

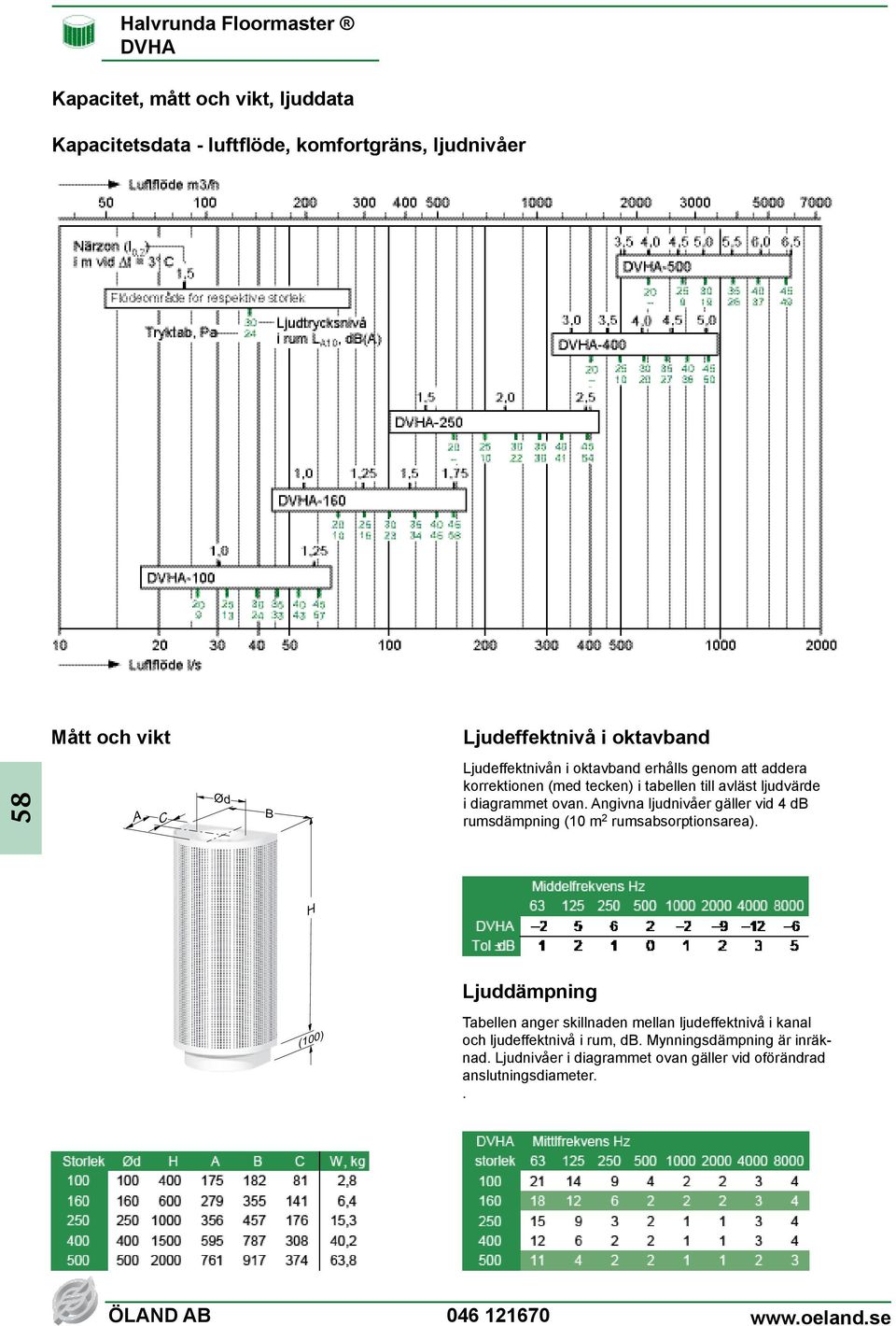

2 Halvrunda Floormaster DVHA Kapacitet, mått och vikt, ljuddata Kapacitetsdata - luftflöde, komfortgräns, ljudnivåer Mått och vikt Ljudeffektnivå i oktavband 58 A C Ød B Ljudeffektnivån i oktavband erhålls genom att addera korrektionen (med tecken) i tabellen till avläst ljudvärde i diagrammet ovan. Angivna ljudnivåer gäller vid 4 db rumsdämpning (10 m 2 rumsabsorptionsarea). H Ljuddämpning (100) Tabellen anger skillnaden mellan ljudeffektnivå i kanal och ljudeffektnivå i rum, db. Mynningsdämpning är inräknad. Ljudnivåer i diagrammet ovan gäller vid oförändrad anslutningsdiameter..

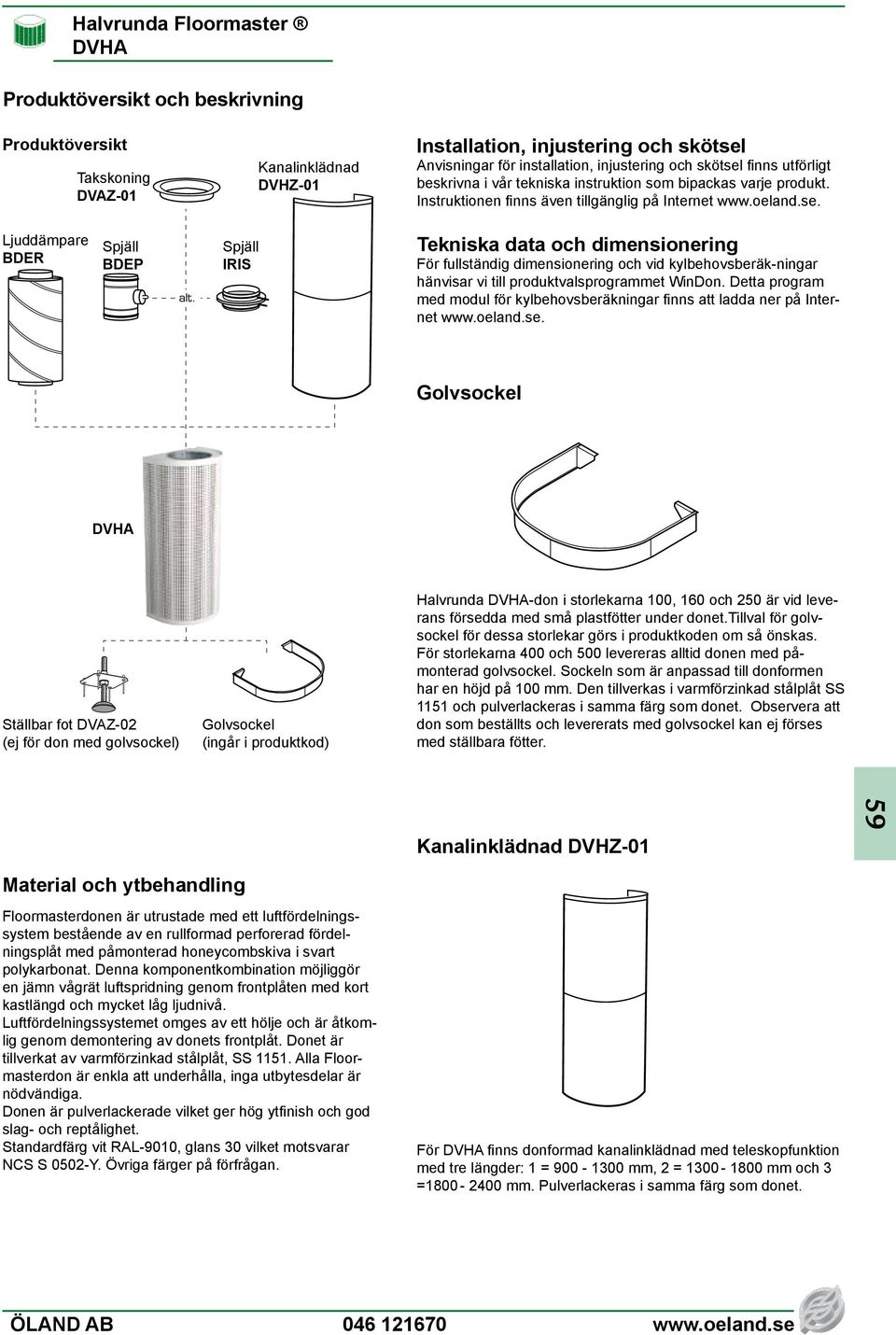

3 Halvrunda Floormaster DVHA Produktöversikt och beskrivning Produktöversikt Takskoning DVAZ-01 Kanalinklädnad DVHZ-01 Installation, injustering och skötsel Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet Ljuddämpare BDER Spjäll BDEP alt. Spjäll IRIS Tekniska data och dimensionering För fullständig dimensionering och vid kylbehovsberäk-ningar hänvisar vi till produktvalsprogrammet WinDon. Detta program med modul för kylbehovsberäkningar finns att ladda ner på Internet Golvsockel DVHA Ställbar fot DVAZ-02 (ej för don med golvsockel) Golvsockel (ingår i produktkod) Halvrunda DVHA-don i storlekarna 100, 160 och 250 är vid leverans försedda med små plastfötter under donet.tillval för golvsockel för dessa storlekar görs i produktkoden om så önskas. För storlekarna 400 och 500 levereras alltid donen med påmonterad golvsockel. Sockeln som är anpassad till donformen har en höjd på 100 mm. Den tillverkas i varmförzinkad stålplåt SS 1151 och pulverlackeras i samma färg som donet. Observera att don som beställts och levererats med golvsockel kan ej förses med ställbara fötter. Kanalinklädnad DVHZ Material och ytbehandling Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort kastlängd och mycket låg ljudnivå. Luftfördelningssystemet omges av ett hölje och är åtkomlig genom demontering av donets frontplåt. Donet är tillverkat av varmförzinkad stålplåt, SS Alla Floormasterdon är enkla att underhålla, inga utbytesdelar är nödvändiga. Donen är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg vit RAL-9010, glans 30 vilket motsvarar NCS S 0502-Y. Övriga färger på förfrågan. För DVHA finns donformad kanalinklädnad med teleskopfunktion med tre längder: 1 = mm, 2 = mm och 3 = mm. Pulverlackeras i samma färg som donet.

4 60 Halvrunda Floormaster DVHA Beskrivningstext, produktkoder Beskrivningstext Floormasterdon av Fläkt Woods fabrikat. DVHA storlek 250 med höjd 1000 mm, invändig anslutning med golvsockel, ljuddämpare och kanalinklädnad. Standardfärg. Produktkod Injusteringsspjäll BDEP Möjliga kombinationer av längder och anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för BDEP-1, se katalogdel 3. IRIS-spjäll Tillbehör Cirkulär ljuddämpare BDER Dimensionsförändring BDED För dimensionsförändring av kanal använd Fläkt Woods - Veloducts BDED. Möjliga kombinationer av längder och anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för BDER, se katalogdel 3.

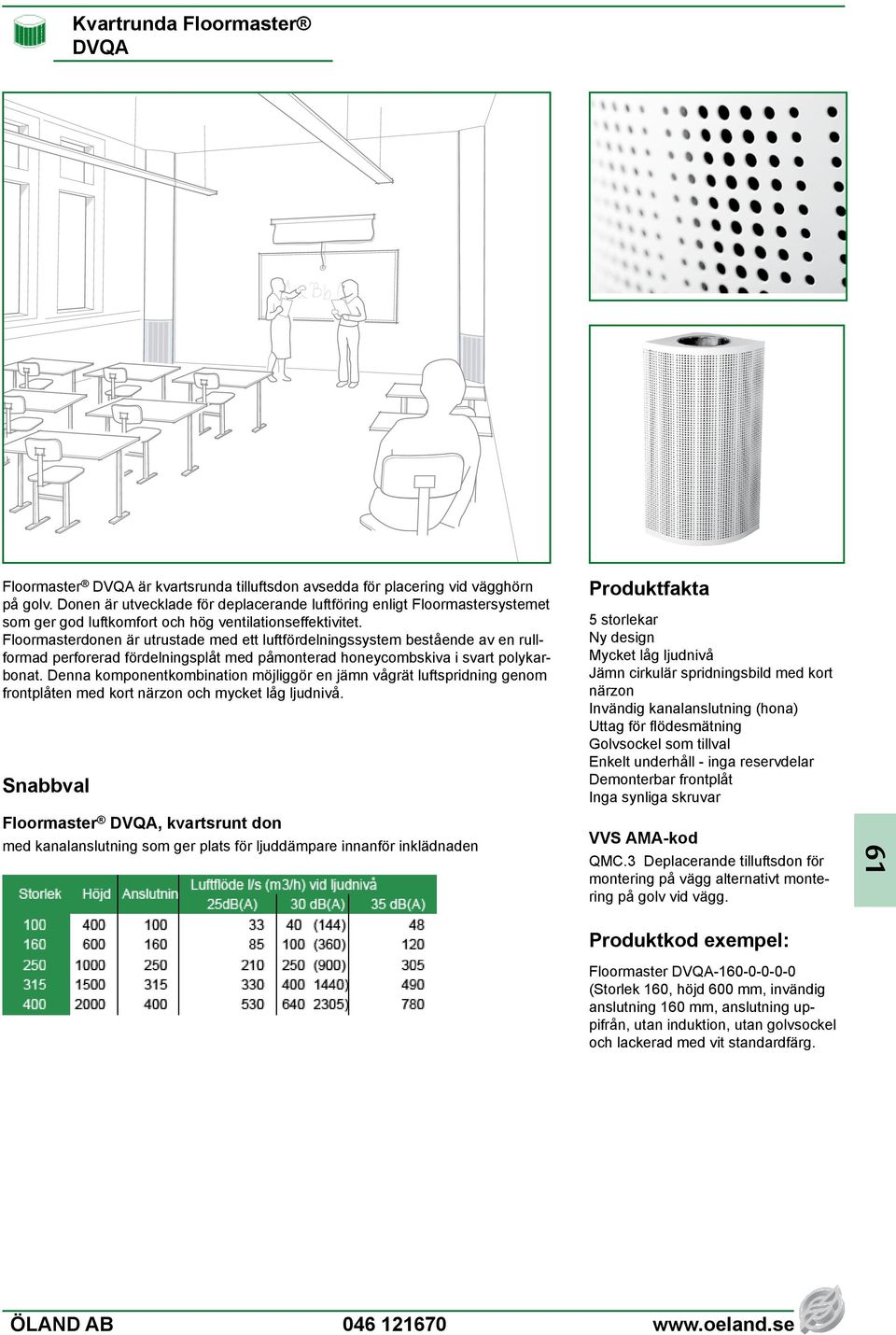

5 Kvartrunda Floormaster DVQA Floormaster DVQA är kvartsrunda tilluftsdon avsedda för placering vid vägghörn på golv. Donen är utvecklade för deplacerande luftföring enligt Floormastersystemet som ger god luftkomfort och hög ventilationseffektivitet. Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort närzon och mycket låg ljudnivå. Snabbval Floormaster DVQA, kvartsrunt don med kanalanslutning som ger plats för ljuddämpare innanför inklädnaden Produktfakta 5 storlekar Ny design Mycket låg ljudnivå Jämn cirkulär spridningsbild med kort närzon Invändig kanalanslutning (hona) Uttag för flödesmätning Golvsockel som tillval Enkelt underhåll - inga reservdelar Demonterbar frontplåt Inga synliga skruvar VVS AMA-kod QMC.3 Deplacerande tilluftsdon för montering på vägg alternativt montering på golv vid vägg. 61 Produktkod exempel: Floormaster DVQA (Storlek 160, höjd 600 mm, invändig anslutning 160 mm, anslutning uppifrån, utan induktion, utan golvsockel och lackerad med vit standardfärg.

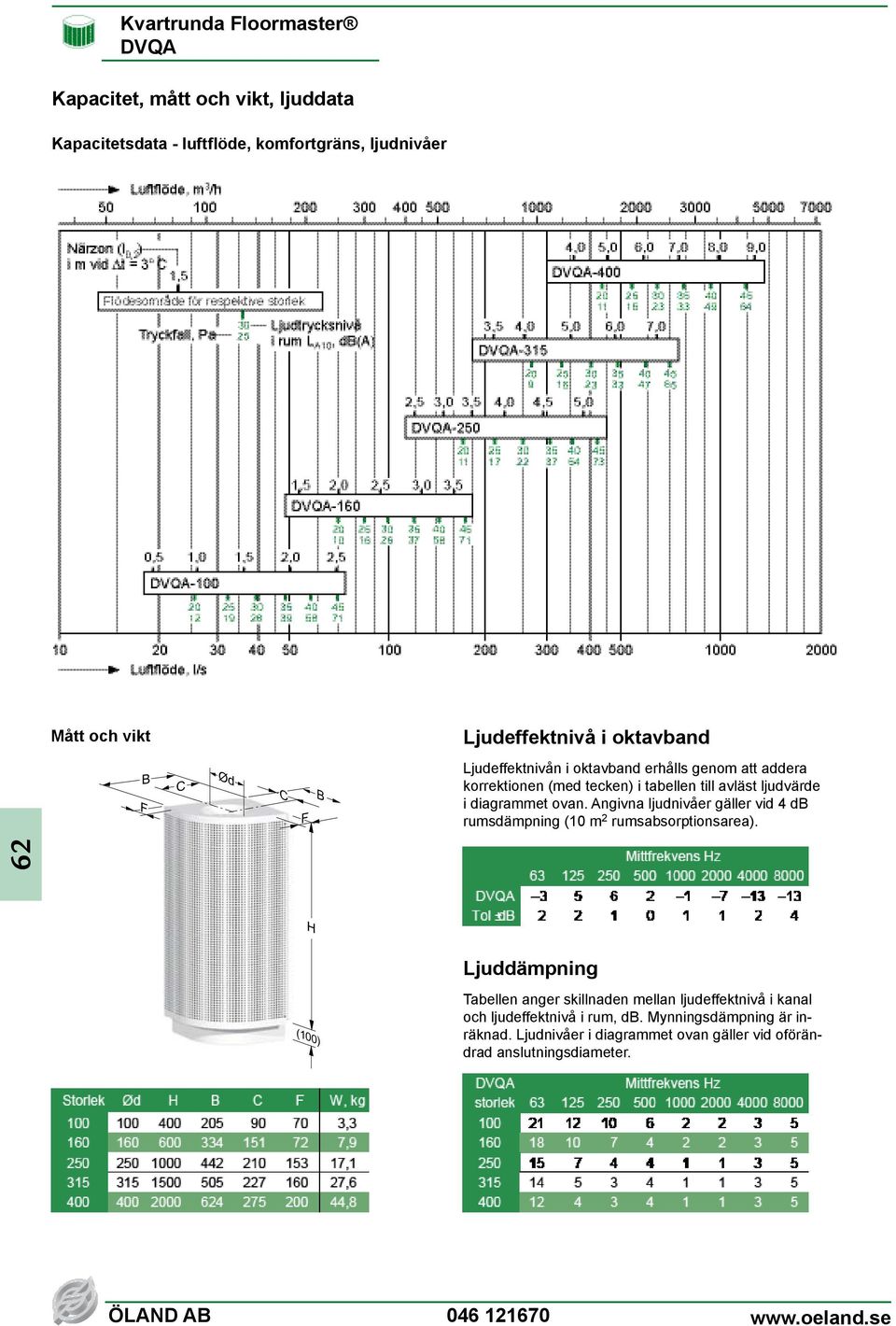

6 62 Kvartrunda Floormaster DVQA Kapacitet, mått och vikt, ljuddata Kapacitetsdata - luftflöde, komfortgräns, ljudnivåer Mått och vikt Ljudeffektnivå i oktavband B F C Ød C F B Ljudeffektnivån i oktavband erhålls genom att addera korrektionen (med tecken) i tabellen till avläst ljudvärde i diagrammet ovan. Angivna ljudnivåer gäller vid 4 db rumsdämpning (10 m 2 rumsabsorptionsarea). H Ljuddämpning (100) Tabellen anger skillnaden mellan ljudeffektnivå i kanal och ljudeffektnivå i rum, db. Mynningsdämpning är inräknad. Ljudnivåer i diagrammet ovan gäller vid oförändrad anslutningsdiameter.

7 Kvartrunda Floormaster DVQA Produktöversikt och beskrivning Produktöversikt Ljuddämpare BDER Takskoning DVAZ-01 Spjäll BDEP Spjäll IRIS Kanalinklädnad DVQZ-01 Installation, injustering och skötsel Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet Tekniska data och dimensionering alt. För fullständig dimensionering och vid kylbehovsberäkningar hänvisar vi till produktvalsprogrammet WinDon. Detta program med modul för kylbehovsberäkningar finns att ladda ner på Internet Golvsockel DVQA Ställbar fot DVAZ-02 (ej för don med golvsockel) Material och ytbehandling Golvsockel (ingår i produktkod) Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort kastlängd och mycket låg ljudnivå. Luftfördelningssystemet omges av ett hölje och är åtkomlig genom demontering av donets frontplåt. Donet är tillverkat av varmförzinkad stålplåt, SS Alla Floormasterdon är enkla att underhålla, inga utbytesdelar är nödvändiga. Donen är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg vit RAL-9010, glans 30 vilket motsvarar NCS S 0502-Y. Övriga färger på förfrågan. Kvartsrunda DVQA-don i storlekarna 100, 160 och 250 är vid leverans försedda med små plastfötter. Tillval för golvsockel för dessa storlekar görs i produktkoden om så önskas. För storlekarna 315 och 400 levereras alltid donen med påmonterad golvsockel. Sockeln som är anpassad till donformen har en höjd på 100 mm. Den tillverkas i varmförzinkad stålplåt SS 1151 och pulverlackeras i samma färg som donet. Observera att don som beställts och levererats med golvsockel kan ej förses med ställbara fötter. ikke kan monteres med stilbare fødder. Kanalinklädnad 63 För DVQA finns donformad kanalinklädnad med teleskopfunktion med tre längder: 1 = mm, 2 = mm och 3 = mm. Pulverlackeras i samma färg som donet.

8 64 Kvartrunda Floormaster DVQA Beskrivningstext, produktkoder Beskrivningstext Floormasterdon av Fläkt Woods fabrikat.dvqa storlek 160 med höjd 600 mm, invändig anslutning med golvsockel, ljuddämpare och kanalinklädnad. Standardfärg. Takskoning DVAZ-01 Produktkod Indreguleringsspjæld BDEP Möjliga kombinationer av längder och anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för BDEP-1, se katalogdel 3. IRIS-spjäll Tillbehör Tekniska data, anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för IRIS, se katalogdel 3. Cirkulär ljuddämpare BDER Dimensionsændring, (overgangsstykke) BDED Til ændring af kanaldimension, bruges Fläkt Woods- Veloduct BDED Möjliga kombinationer av längder och anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för BDER, se katalogdel 3.

9 Runda Floormaster DVRA Floormaster DVRA är runda tilluftsdon avsedda för placering på golv med anslutning till cikulär kanal. Donen är utvecklade för deplacerande luftföring enligt Floormastersystemet som ger god luftkomfort och hög ventilationseffektivitet. Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort närzon och mycket låg ljudnivå. Snabbval Floormaster DVRA, runt don med kanalanslutning som ger plats för ljuddämpare innanför inklädnaden Produktfakta 4 storlekar Ny design Mycket låg ljudnivå Jämn cirkulär spridningsbild med kort närzon Invändig kanalanslutning (hona) Uttag för flödesmätning Golvsockel som standard Enkelt underhåll - inga reservdelar Demonterbar frontplåt Inga synliga skruvar VVS AMA-kod QMC.3 Deplacerande tilluftsdon för montering på golv. Produktkod exempel: 65 Floormaster DVRA (Storlek 400, höjd mm, invändig anslutning 400 mm, anslutning underifrån, utan induktion, med påmonterad golvsockel och lackerad med vit standardfärg.)

10 66 Runda Floormaster DVRA Kapacitet, mått och vikt, ljuddata Kapacitetsdata - luftflöde, komfortgräns, ljudnivåer Mått och vikt ØD Ød Ljudeffektnivå i oktavband Ljudeffektnivån i oktavband erhålls genom att addera korrektionen (med tecken) i tabellen till avläst ljudvärde i diagrammet ovan. Angivna ljudnivåer gäller vid 4 db rumsdämpning (10 m 2 rumsabsorptionsarea).. H Ljuddämpning 100 Tabellen anger skillnaden mellan ljudeffektnivå i kanal och ljudeffektnivå i rum, db. Mynningsdämpning är inräknad. Ljudnivåer i diagrammet ovan gäller vid oförändrad anslutningsdiameter.

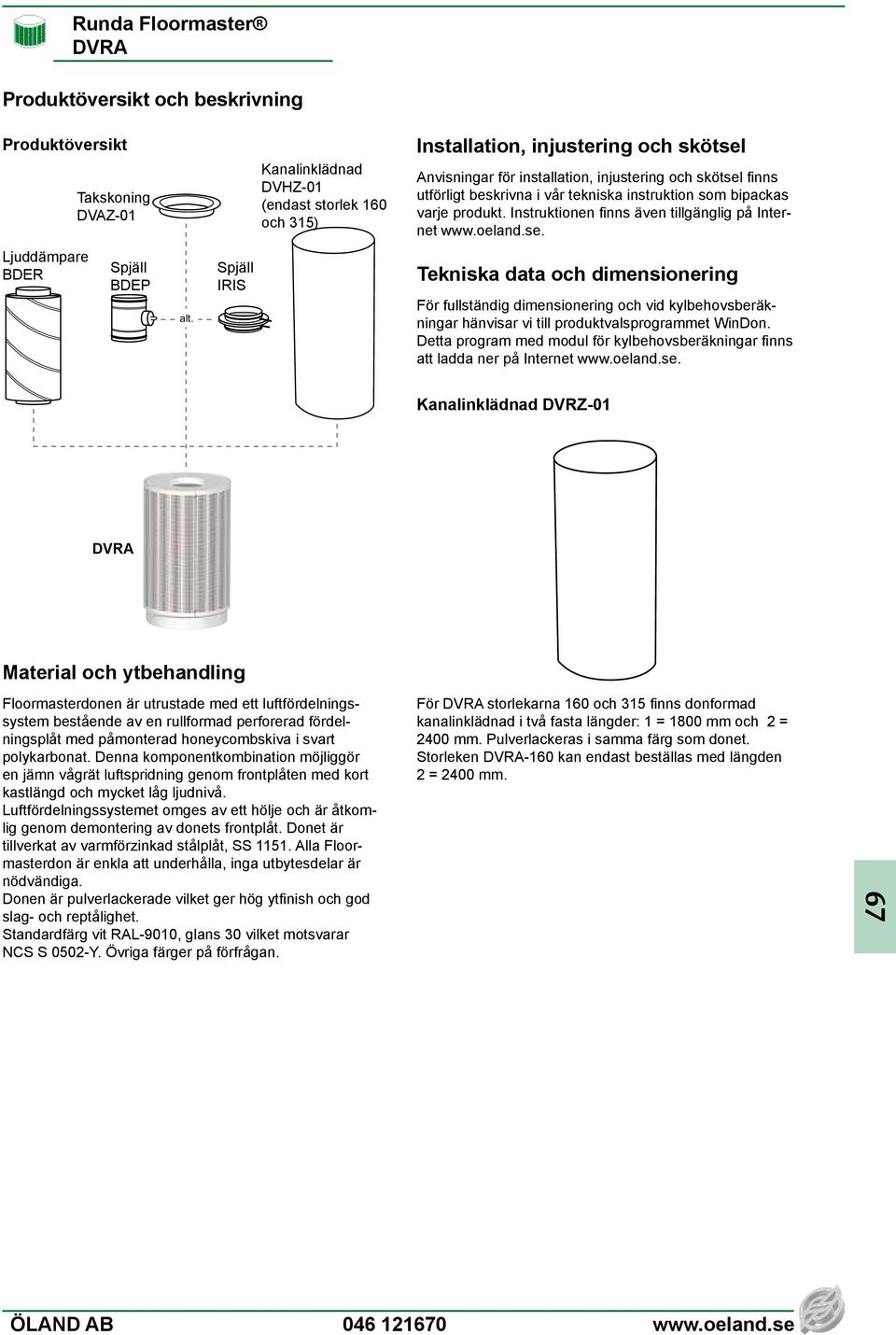

11 Runda Floormaster DVRA Produktöversikt och beskrivning Produktöversikt Takskoning DVAZ-01 Kanalinklädnad DVHZ-01 (endast storlek 160 och 315) Installation, injustering och skötsel Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet Ljuddämpare BDER Spjäll BDEP alt. Spjäll IRIS Tekniska data och dimensionering För fullständig dimensionering och vid kylbehovsberäkningar hänvisar vi till produktvalsprogrammet WinDon. Detta program med modul för kylbehovsberäkningar finns att ladda ner på Internet Kanalinklädnad DVRZ-01 DVRA Material och ytbehandling Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort kastlängd och mycket låg ljudnivå. Luftfördelningssystemet omges av ett hölje och är åtkomlig genom demontering av donets frontplåt. Donet är tillverkat av varmförzinkad stålplåt, SS Alla Floormasterdon är enkla att underhålla, inga utbytesdelar är nödvändiga. Donen är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg vit RAL-9010, glans 30 vilket motsvarar NCS S 0502-Y. Övriga färger på förfrågan. För DVRA storlekarna 160 och 315 finns donformad kanalinklädnad i två fasta längder: 1 = 1800 mm och 2 = 2400 mm. Pulverlackeras i samma färg som donet. Storleken DVRA-160 kan endast beställas med längden 2 = 2400 mm. 67

12 68 Runda Floormaster DVRA Beskrivningstext, produktkoder Beskrivningstext Floormasterdon av Fläkt Woods fabrikat. DVRA storlek 315 med höjd 1000 mm, invändig anslutning med golvsockel, ljuddämpare och kanalinklädnad. Standardfärg. Takskoning DVAZ-01 Produktkod Injusteringsspjäll BDEP Mulige kombinationer af længder og tilslutningsdimensioner og øvrige dimensioner, kan ses i separat produktinformation for BDEP. IRIS-spjäll Tillbehör Tekniska data, anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för IRIS, se katalogdel 3. Cirkulär ljuddämpare BDER Möjliga kombinationer av längder och anslutningsdimensioner inklusive dimensioner redovisas i separat produktdokumentation för BDER, se katalogdel 3. Dimensionsændring, (overgangsstykke) BDED Til ændring af kanaldimension, bruges Fläkt Woods- Veloduct BDED

13 Plana Floormaster DVPA Floormaster DVPA är ett plant tilluftsdon avsett för placering vid vägg på golv med en spridningsbild på 180. Donet är utvecklat för deplacerande luftföring enligt Floormastersystemet som ger god luftkomfort och hög ventilationseffektivitet. Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort närzon och mycket låg ljudnivå.. Snabbval Floormaster DVPA, plant utanpåliggande don Produktfakta 5 storlekar Ny design Mycket låg ljudnivå Jämn spridningsbild på 180 med kort närzon Utvändig kanalanslutning (hane) Uttag för flödesmätning Golvsockel som tillval Enkelt underhåll - inga reservdelar Demonterbar frontplåt Inga synliga skruvar VVS AMA-kod QMC.3 Deplacerande tilluftsdon för montering på vägg alternativt montering på golv vid vägg. Produktkod exempel: Floormaster DVPA (Storlek , höjd mm, utvändig anslutning 700 x 150 mm, anslutning uppifrån, utan induktion, med påmonterad golvsockel och lackerad med vit standardfärg).

14 Plana Floormaster DVPA Kapacitet, mått och vikt, ljuddata Kapacitetsdata - luftflöde, komfortgräns, ljudnivåer Mått och vikt Ljudeffektnivå i oktavband A E B D Ljudeffektnivån i oktavband erhålls genom att addera korrektionen (med tecken) i tabellen till avläst ljudvärde i diagrammet ovan. Angivna ljudnivåer gäller vid 4 db rumsdämpning (10 m 2 rumsabsorptionsarea). 70 H Ljuddämpning (100) Tabellen anger skillnaden mellan ljudeffektnivå i kanal och ljudeffektnivå i rum, db. Mynningsdämpning är inräknad. Ljudnivåer i diagrammet ovan gäller vid oförändrad anslutningsdiameter.

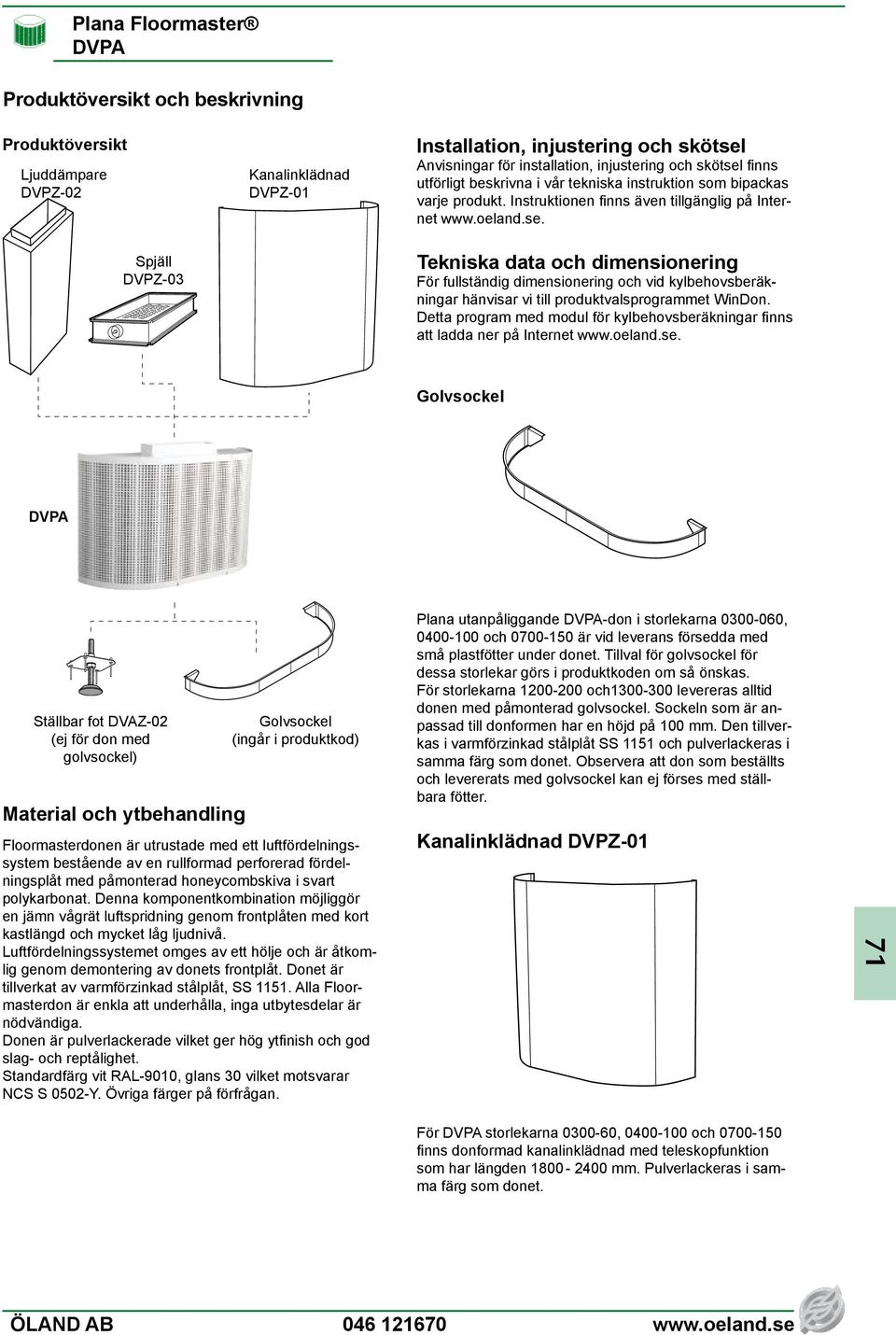

15 Plana Floormaster DVPA Produktöversikt och beskrivning Produktöversikt Ljuddämpare DVPZ-02 Spjäll DVPZ-03 Kanalinklädnad DVPZ-01 Installation, injustering och skötsel Anvisningar för installation, injustering och skötsel finns utförligt beskrivna i vår tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Internet Tekniska data och dimensionering För fullständig dimensionering och vid kylbehovsberäkningar hänvisar vi till produktvalsprogrammet WinDon. Detta program med modul för kylbehovsberäkningar finns att ladda ner på Internet Golvsockel DVPA Ställbar fot DVAZ-02 (ej för don med golvsockel) Material och ytbehandling Golvsockel (ingår i produktkod) Floormasterdonen är utrustade med ett luftfördelningssystem bestående av en rullformad perforerad fördelningsplåt med påmonterad honeycombskiva i svart polykarbonat. Denna komponentkombination möjliggör en jämn vågrät luftspridning genom frontplåten med kort kastlängd och mycket låg ljudnivå. Luftfördelningssystemet omges av ett hölje och är åtkomlig genom demontering av donets frontplåt. Donet är tillverkat av varmförzinkad stålplåt, SS Alla Floormasterdon är enkla att underhålla, inga utbytesdelar är nödvändiga. Donen är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg vit RAL-9010, glans 30 vilket motsvarar NCS S 0502-Y. Övriga färger på förfrågan. Plana utanpåliggande DVPA-don i storlekarna , och är vid leverans försedda med små plastfötter under donet. Tillval för golvsockel för dessa storlekar görs i produktkoden om så önskas. För storlekarna och levereras alltid donen med påmonterad golvsockel. Sockeln som är anpassad till donformen har en höjd på 100 mm. Den tillverkas i varmförzinkad stålplåt SS 1151 och pulverlackeras i samma färg som donet. Observera att don som beställts och levererats med golvsockel kan ej förses med ställbara fötter. Kanalinklädnad DVPZ-01 För DVPA storlekarna , och finns donformad kanalinklädnad med teleskopfunktion som har längden mm. Pulverlackeras i samma färg som donet. 71

16 Plana Floormaster DVPA Beskrivningstext, produktkoder Beskrivningstext Floormasterdon av Fläkt Woods fabrikat. DVPA storlek med höjd 1000 mm, invändig anslutning med golvsockel, ljuddämpare och kanalinklädnad. Standardfärg. Tillbehör Kanalinklädnad DVPZ-01 Produktkod Rektangulär ljuddämpare DVPZ-02 Injusteringsspjäll DVPZ-03
