1 Kylbaffel Flexicool IQFD Funktioner FPC Högt luftflöde Styr- och Regler Indirekt och direkt belysning Komfortreglage Värme Flexicool Kylbaffel IQFD är ett integrerat system för ventilation, kyla och värme som löser de flesta klimatbehov. Kylbaffeln är konstruerad att klara stora kyleffekter som genom god inblandning med rumsluften ger hög komfort och låga lufthastigheter i vistelsezonen. IQFD är avsedd för frihängande montage och kan även förses med armaturer för indirekt och direkt belysning. Luftriktningen genom tilluftsspalten är snett uppåtriktad vilket ökar möjligheten att få vidhäftning vid taket och därmed en dragfri ventilation av rummet. Kylbaffeln är försedd med komfortreglage för justering av flöde, kyleffekt och spridningsbild. Spridningsbilden kan även justeras med funktionen FPC. Snabbval Kyleffekt i W inklusive tilluft IQFD-120 IQFD-180 IQFD-240 IQFD Tilluftsflöde i l/s Diagrammet visar ungefärlig kyleffekt, P tot i W vid vattenflöde, q w = 0,05 l/s, temperaturdifferens mellan tilluft och rumstemperatur, Δt= 8 C, tryckfall på luftsidan = 70 Pa samt en max ljudnivå L A10 = 30 db(a). Produktfakta Kylbaffeln IQFD för frihängande montage. Luftriktningen genom tilluftsspalten är snett uppåtriktad. Kapacitet och spridningsriktningar kan enkelt ställas in. Sidoplåten kan fällas ner för inspektion och rengöring. Inklädnader av anslutningar som tillbehör. Fästbyglar för snabbt och enkelt montage - lyft upp - snäpp dit. VVS AMA-kod PTC.312 kylbaffel för takmontage Produktkod exempel Frihängande kylbaffel IQFD av Fläkt Woods fabrikat med snett uppåtriktad utblåsning och steglös omställning av luftflöde och spridningsbild. Kylbaffel IQFD Fläkt Woods 8705SE Rätt till ändringar förbehålles.

2 Tekniska data för kyleffekt och värmeeffekt Kyleffekt för tvåvägs kylbaffel vid statiskt tryckfall på luftsidan 70 Pa Baffellängd = 1,2 m (Batterilängd = 0,9 m) Tryckfall vatten, Δp w = 1,8 kpa < < Baffellängd = 1,8 m (Batterilängd = 1,5 m) Tryckfall vatten, Δp w = 2,7 kpa Baffellängd = 2,4 m (Batterilängd = 2,1 m) Tryckfall vatten, Δp w = 3,3 kpa Baffellängd = 3,0 m (Batterilängd = 2,7 m) Tryckfall vatten, Δp w = 4,1 kpa Förutsättningar för tabellerna med kyleffekt Baffelns totala kyleffekt, P tot = batteriets kyleffekt, P bat + tilluftens kyleffekt, P luft. Tabellerna förutsätter ett tryckfall på luftsidan på 70 Pa. Tilluftens kyleffekt grundar sig på 8 C undertemperatur på tilluften jämfört med rumsluftens temperatur. Effekter för andra vattenflöden än 0,05 l/s framgår av Fläkt Woods produktvalsprogram. OBS! Tabellerna på detta uppslag bygger på prov enligt Nordtestmetoden. Metoden är till för att kunna jämföra olika kylbafflar på lika villkor och kräver en obefintlig temperaturskillnad mellan inkommande luft till baffelns batteri och 1,1 m över golv. För att uppnå detta kyls väggarna i provrummet. I verkliga anläggningar är oftast temperaturskillnaden 1-2 C. Hänsyn tas till detta genom att temperaturskillnaden Δt ökas med 1-2 C för att inte överdimensionera baffeln. Detta innebär att de aktuella tabellvärdena kan ökas med %. Vid anslutning uppifrån ökar ljudalstringen med 3-4 db(a). Kylbaffeln kan levereras i ett utförande för större luftflöden än dokumenterat i vidstående tabeller. Värmeeffekt för tvåvägs kylbaffel IQFD vid statiskt tryckfall på luftsidan 70 Pa Se katalogavsnitt Funktion Värme. Beteckningar q l P tot P bat P bat värme L A10 Δt Δp w Δt w Tilluftsflöde, l/s Total kyleffekt, W Batteriets kyleffekt, W Batteriets värmeeffekt, W Ljudtrycksnivå i rum med 10 m² rumsabsorption, db(a) Skillnad mellan rumsluftens temperatur och medeltemperaturen vatten, C Tryckfall vatten, kpa Vattnets temperaturändring i batteriet, C. Beräknas med formeln: Δt w = P bat / Fläkt Woods 8705SE Rätt till ändringar förbehålles.

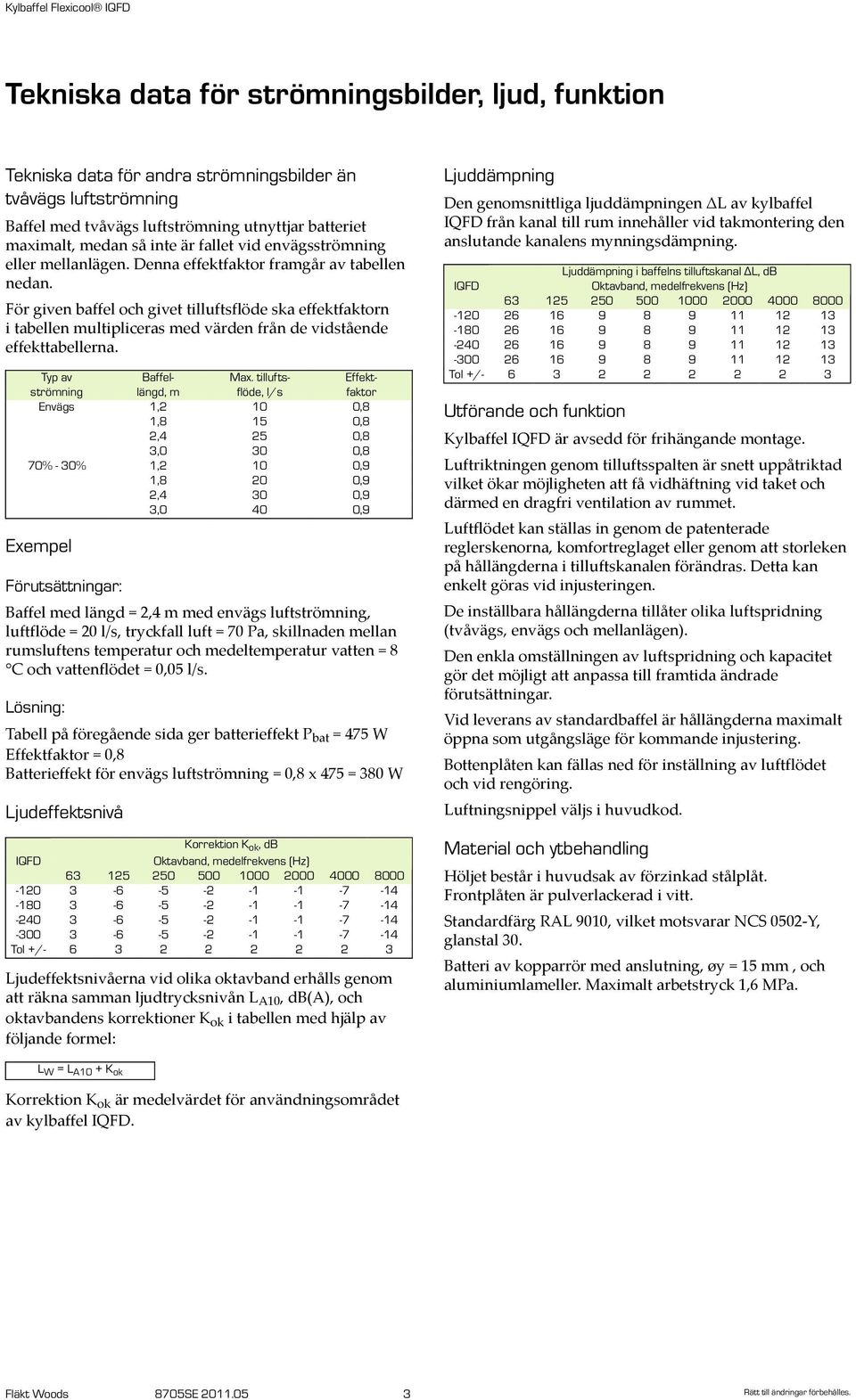

3 Tekniska data för strömningsbilder, ljud, funktion Tekniska data för andra strömningsbilder än tvåvägs luftströmning Baffel med tvåvägs luftströmning utnyttjar batteriet maximalt, medan så inte är fallet vid envägsströmning eller mellanlägen. Denna effektfaktor framgår av tabellen nedan. För given baffel och givet tilluftsflöde ska effektfaktorn i tabellen multipliceras med värden från de vidstående effekttabellerna. Typ av Baffel- Max. tillufts- Effektströmning längd, m flöde, l/s faktor Envägs 1,2 10 0,8 1,8 15 0,8 2,4 25 0,8 3,0 30 0,8 70% - 30% 1,2 10 0,9 1,8 20 0,9 2,4 30 0,9 3,0 40 0,9 Exempel Förutsättningar: Baffel med längd = 2,4 m med envägs luftströmning, luftflöde = 20 l/s, tryckfall luft = 70 Pa, skillnaden mellan rumsluftens temperatur och medeltemperatur vatten = 8 C och vattenflödet = 0,05 l/s. Lösning: Tabell på föregående sida ger batterieffekt P bat = 475 W Effektfaktor = 0,8 Batterieffekt för envägs luftströmning = 0,8 x 475 = 380 W Ljudeffektsnivå Korrektion K ok, db IQFD Oktavband, medelfrekvens (Hz) Tol +/ Ljudeffektsnivåerna vid olika oktavband erhålls genom att räkna samman ljudtrycksnivån L A10, db(a), och oktavbandens korrektioner K ok i tabellen med hjälp av följande formel: Ljuddämpning Den genomsnittliga ljuddämpningen ΔL av kylbaffel IQFD från kanal till rum innehåller vid takmontering den anslutande kanalens mynningsdämpning. Ljuddämpning i baffelns tilluftskanal ΔL, db IQFD Oktavband, medelfrekvens (Hz) Tol +/ Utförande och funktion Kylbaffel IQFD är avsedd för frihängande montage. Luftriktningen genom tilluftsspalten är snett uppåtriktad vilket ökar möjligheten att få vidhäftning vid taket och därmed en dragfri ventilation av rummet. Luftflödet kan ställas in genom de patenterade reglerskenorna, komfortreglaget eller genom att storleken på hållängderna i tilluftskanalen förändras. Detta kan enkelt göras vid injusteringen. De inställbara hållängderna tillåter olika luftspridning (tvåvägs, envägs och mellanlägen). Den enkla omställningen av luftspridning och kapacitet gör det möjligt att anpassa till framtida ändrade förutsättningar. Vid leverans av standardbaffel är hållängderna maximalt öppna som utgångsläge för kommande injustering. Bottenplåten kan fällas ned för inställning av luftflödet och vid rengöring. Luftningsnippel väljs i huvudkod. Material och ytbehandling Höljet består i huvudsak av förzinkad stålplåt. Frontplåten är pulverlackerad i vitt. Standardfärg RAL 9010, vilket motsvarar NCS 0502-Y, glanstal 30. Batteri av kopparrör med anslutning, øy = 15 mm, och aluminiumlameller. Maximalt arbetstryck 1,6 MPa. L W = L A10 + K ok Korrektion K ok är medelvärdet för användningsområdet av kylbaffel IQFD. Fläkt Woods 8705SE Rätt till ändringar förbehålles.

4 Belysning, mått- och viktuppgifter, inklädnad IQFD med direkt- och/eller indirekt belysning Inklädnad IQAZ-21 Direkt belysning Måttupgifter Baffel- Armatur- Antal Effekt, längd, m längd, mm armaturer W 1, /54 2, / /54 Anslutningssladden kan fås med stickpropp, EnstoNet-, Wieland- eller Mate-n-lock-kontakt. Indirekt belysning Måttupgifter Baffel- Armatur- Antal Effekt, längd, m längd, mm armaturer W 1, * 28/54 2, * 2x21/2x39** * 2x28/2x54** * en armatur i varje vinge ** två lysrör i varje armatur Anslutningssladden kan fås med stickpropp eller EnstoNet kontakt. IQAZ-21 Längd, mm Mått och vikt Storlek L [mm] A [mm] IQFD IQFD IQFD IQFD Vikt per meter kylbaffel kg/m Torrvikt 15 Vattenfylld, kyla 15.5 Vattenfylld, kyla och värme 15.7 Fläkt Woods 8705SE Rätt till ändringar förbehålles.

5 Produktkod, specialutförande, tillbehör Beskrivningstext Frihängande kylbaffel IQFD av Fläkt Woods fabrikat med snett uppåtriktad utblåsning och steglös omställning av luftflöde och spridningsbild. Produktkod Huvudkod Tillbehör Fästbygel, olackerad Sats med 2 st fästbyglar 1 sats QFAZ-19 per baffel IMAGE QFAZ-20_List MISSING QFAZ Frihängande tilluftsbaffel standard Nominell längd, cm (aaa) 120, 180, 240, 300 IQFD-aaa-b-c-dd Fästbygel, olackerad Sats med 2 st fästbyglar 1 st QFAZ per baffel QFAZ Anslutningsalternativ (b) 1 = horisontellt genom gavel Upphängningsjärn QFAZ = horisontellt genom motsatt gavel Sats med 2 st upphängningsjärn 1 st QFAZ-11-5 per baffel 3 = vertikalt Pendlar M8 QFAZ-12 Batteriutförande (c) 1 = Kyla 2 = Kyla med luftningsnippel höger sida 3 = Kyla och värme 4 = Kyla och värme med luftningsnippel höger sida Comfort control (dd) 1) 01 = Med CC, 1 hålrad 02 = Med CC, 1 hålrad, FPC 03 = Med CC, 2 hålrader 04 = Med CC, 2 hålrader, FPC 05 = Utan CC, 1 hålrad 06 = Utan CC, 1 hålrad, FPC 07 = Utan CC, 2 hålrader 08 = Utan CC, 2 hålrader, FPC 1) En hålrad = normalt luftflöde Två hålrader = högt luftflöde Specialutförande Beskriv avvikelsen från standard i klartext och ersätt sedan med ett X den produktkodsbokstav som beskriver aktuell utrustningsdel. Sats med 2 st. Längd 500 mm. 2 satser QFAZ-12 per baffel Inklädnad, öppna gavlar Mellan baffel och vägg, inkl. fästen Längd (bbb) 050 = cm 090 = cm 170 = cm IMAGE IQAZ-21_List MISSING IQAZ-21-bbb Styr- och reglerutrustning, FPC, högt luftflöde, beslysning, komfortreglage och värme finns beskrivna i separat avsnitt. Fläkt Woods 8705SE Rätt till ändringar förbehålles.
