Aktiv kylbaffel CBLA

Transkript

1 Aktiv kylbaffel CBLA

2 CBLA Aktiv kylbaffel för synligt montage Kylbaffel CBLA CBLA är en sluten aktiv kylbaffel för spaltinblåsning längs ovandelen. Rumsluften sugs in genom baffelns perforerade undersida. Total bygghöjd 171 mm. Funktion Ventilation Kylning Värme Konstruktion Höljet är utfört i lackerad stålplåt med NCS 0502-Y och glanstal 30 som standard. Dyskonfiguration väljs beroende på önskat luftflöde och tryckfall Andra dyskonfiguration utöver det som redovisas i denna broschyr kan också erhållas. Spaltinblåsningen kan väljas envägs eller tvävägs. Installation CBLA är anpassad för för dikt montage mot tak men kan även monteras nedpendlat. Med de specialtillverkade upphängningsdetaljerna kan baffeln monteras dikt mot taket vilket ger en låg bygghöjd. CBLA ansluts på luftsidan med spirorör dim 125. Köldbäraren ansluts till släta kopparrör dim 15. Anslutningarna görs som standard i ena gaveln. Standardutförande och standardlängder CBLA levereras som standard för dikt montage. Standardlängder är 1800, 2400, 3000 och 3600 mm. Vid längden 3000 och 3600 mm levereras baffeln med två slingor. Tillval Andra dyskonfigurationer Olika typer av underplåtar Specialbatteri för kylning och värmning Montagesats Cosy Fabriksmontering av ventiler Flexibla slangar med snabbkopplingar. Elektronisk rumsreglering Skötsel Lackerade ytor rengöres vid behov med milt rengöringsmedel. Underdelen är demonterbar vilket gör att tilluftskanalen och kylbatteriet blir åtkomliga för rengöring. Kylbatteriet kan vid behov dammsugas. Dokumentation Alla Cosy-produkter är testade enligt NordTestmetoden (V-Metoden) Fabriken är certifierad enligt ISO Erfordras mera tekniskt underlag utöver vad som redovisas i denna broschyr hänvisar vi till vårt dataprogram som utan kostnad kan rekvireras från oss. 2

3 CBLA-XX36-b-1 1-spaltsinblåsning CBLA-1836 CBLA-2436 CBLA-3036 CBLA-3636 Dysa Luftmängd l/s Tryckfall Pa Ljudtrycksnivå (1) db(a) < 25 < < 25 < 25 < 25 < 25 < < Dysa Luftmängd l/s Tryckfall Pa Ljudtrycksnivå (1) db(a) < < < ) Ljudtrycksnivå vid rumsabsorptionen 10 m 2 Sabin, 2) Rumstemperatur vattnets medeltemperatur. Tilluftens kyleffekt W Temp.differens C Tilluftsmängd l/s (Rum - Tilluft)

4 CBLA-XX36-b-2 2-spaltsinblåsning CBLA-1836 CBLA-2436 CBLA-3036 CBLA-3636 Dysa Luftmängd l/s Tryckfall Pa Ljudtrycksnivå (1) db(a) < 25 < 25 < 25 < 25 < 25 < 25 < 25 < 25 < 25 < 25 < Dysa Luftmängd l/s Tryckfall Pa Ljudtrycksnivå (1) db(a < 25 < < 25 < < 25 < < Dysa Luftmängd l/s Tryckfall Pa Ljudtrycksnivå (1) db(a) ) Ljudtrycksnivå vid rumsabsorptionen 10 m 2 Sabin, 2) Rumstemperatur vattnets medeltemperatur. Tryckfall kpa 15 1 slinga 2ååå slingor Tryckfall kpa C B L A C B L A C B L A C B L A ,0 3 0,0 4 0,0 5 0,0 6 0,0 7 0,0 0, ,0 7 0,0 8 0,0 9 0,1 0 0,1 1 0,1 2 0,1 3 0,1 4 0,1 5 Köldbärarflöde l/s Köldbärarflöde l/s 4

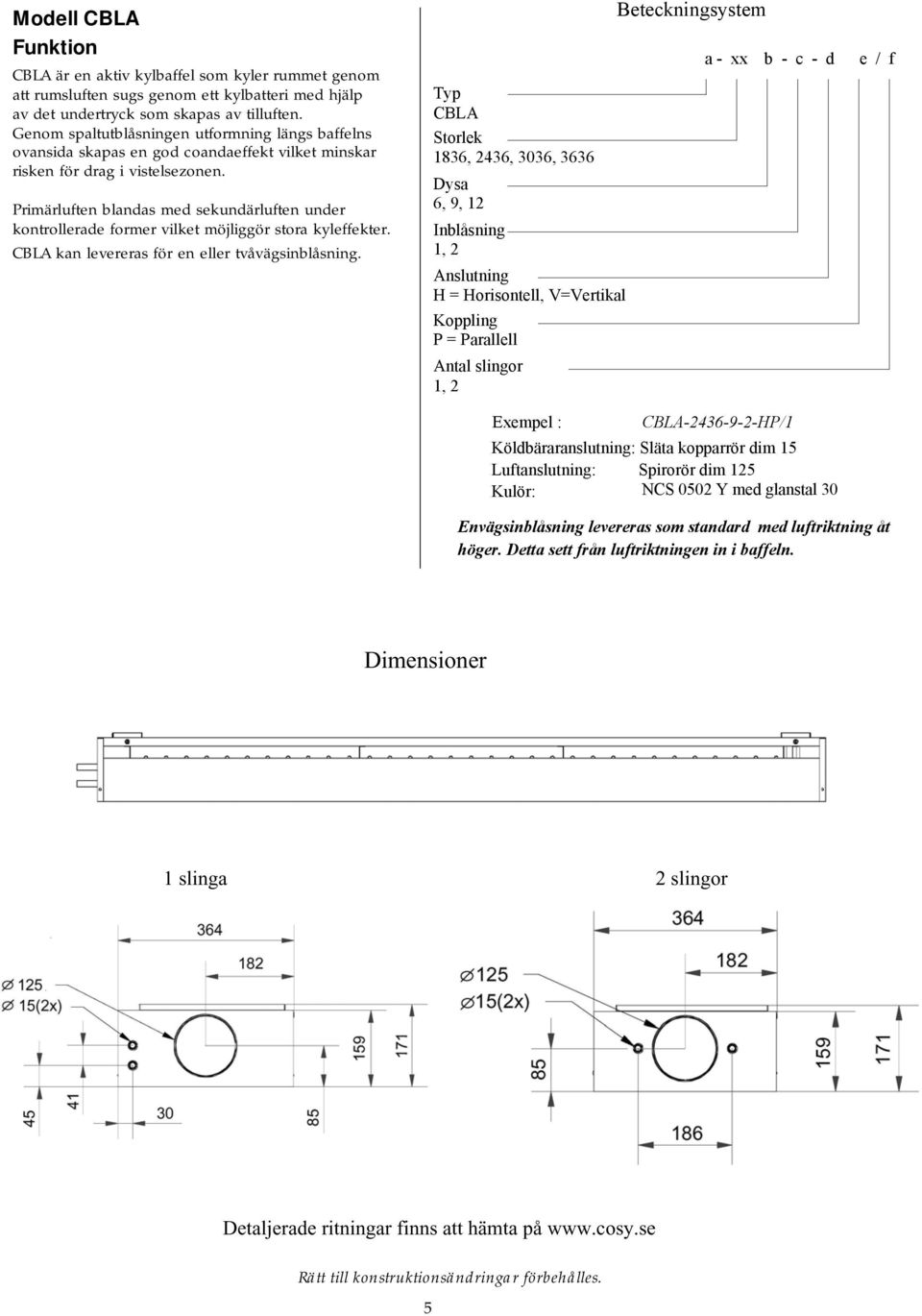

5 Modell CBLA Funktion CBLA är en aktiv kylbaffel som kyler rummet genom att rumsluften sugs genom ett kylbatteri med hjälp av det undertryck som skapas av tilluften. Genom spaltutblåsningen utformning längs baffelns ovansida skapas en god coandaeffekt vilket minskar risken för drag i vistelsezonen. Primärluften blandas med sekundärluften under kontrollerade former vilket möjliggör stora kyleffekter. CBLA kan levereras för en eller tvåvägsinblåsning. Typ CBLA Storlek 1836, 2436, 3036, 3636 Dysa 6, 9, 12 Inblåsning 1, 2 Anslutning H = Horisontell, V=Vertikal Koppling P = Parallell Antal slingor 1, 2 Beteckningsystem a - xx b - c - d e / f Exempel : CBLA HP/1 Köldbäraranslutning: Släta kopparrör dim 15 Luftanslutning: Spirorör dim 125 Kulör: NCS 0502 Y med glanstal 30 Envägsinblåsning levereras som standard med luftriktning åt höger. Detta sett från luftriktningen in i baffeln. Dimensioner 1 slinga 2 slingor Detaljerade ritningar finns att hämta på Rätt till konstruktionsändringar förbehålles. 5
