2 System Fusion Modulstorlek (mm) 1200 x 600, nedpendlat undertak Max. 400 mm Max mm mm / / mm mm 1200 mm Fusion tvärprofil (indragen) Fusion tvärprofil (markerad) Fusion aluprofil (markerad) Fusion aluprofil (indragen) Illustrationerna visar några av de layoutmöjligheter som finns. eskrivning System Fusion är ett integrerat undetakssystem som monteras direkt mot bjälklaget eller i ett System S24 med bärprofiler i galvaniserat stål och Fusion aluprofiler i aluminium. System Fusion kombinerar olika modulstorlekar med markerade eller indragna aluminiumprofiler. Fusionprofilerna levereras som standard i eloxerad aluminium. ndra färger kan levereras efter förfrågan. Fusionprofilerna ger tillsammans med Fusion skivornas H-kanter undertakslösningen ett helt unikt utseende. Fusion skivor med kant H monteras i detta montagesystem. Modulstorlek 1200 x 600 monteras i System Fusion. Utöver denna standard modulstorlek kan Rockfon produceras i specialmått upp till 2100 x 800 mm. ( > mm) Vid montage av System Fusion skall bärprofilerna monteras på max c/c mått 1200 mm. 2. System Fusion

3 System Fusion

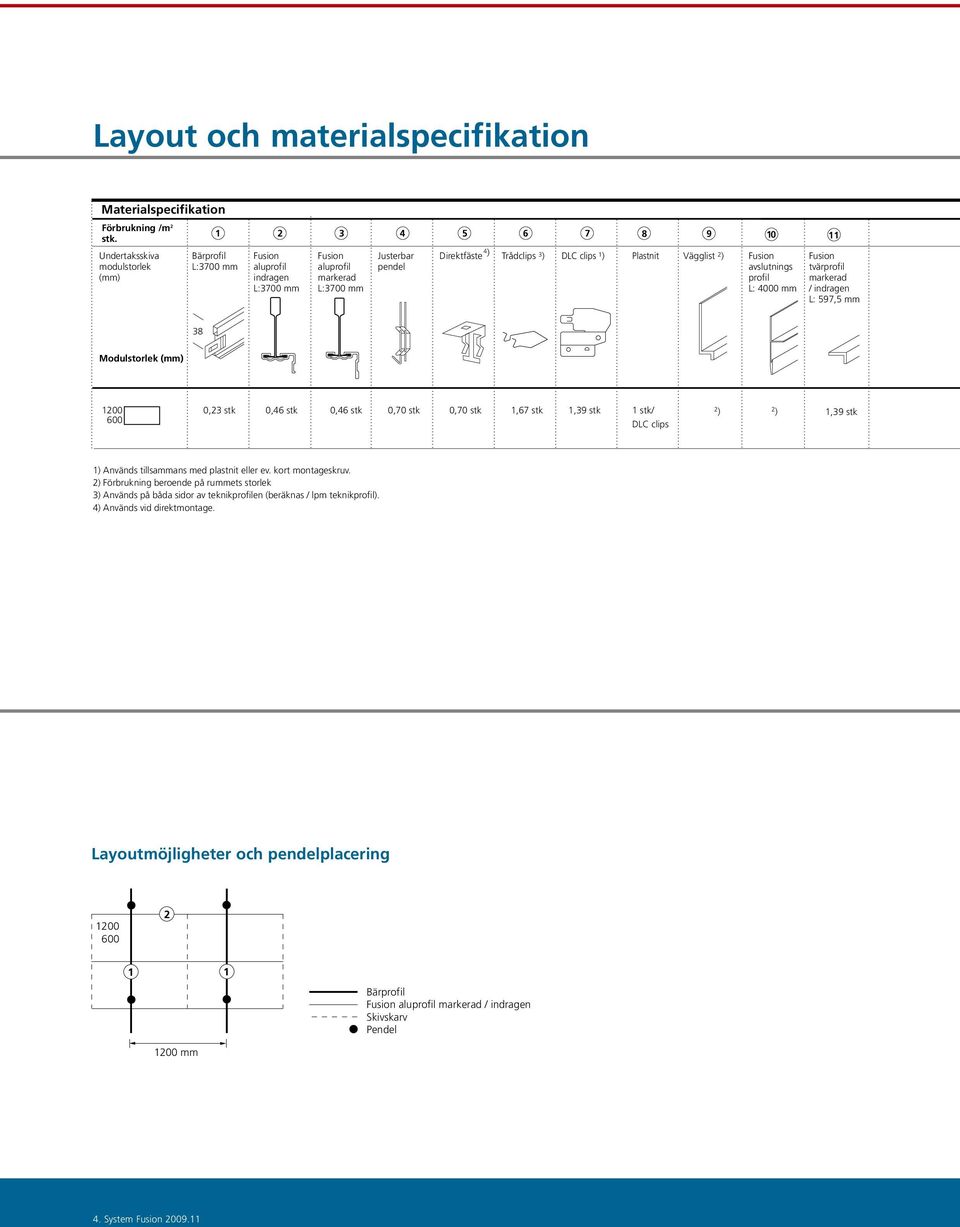

4 Layout och materialspecifikation Materialspecifikation Förbrukning /m 2 stk Undertaksskiva modulstorlek (mm) ärprofil L:3700 mm Fusion aluprofil indragen L:3700 mm Fusion aluprofil markerad L:3700 mm Justerbar pendel Direktfäste 4 ) Trådclips 3 ) DLC clips 1 ) Plastnit Vägglist 2 ) Fusion avslutnings profil L: 4000 mm Fusion tvärprofil markerad / indragen L: 597,5 mm 38 Modulstorlek (mm) ,23 stk 0,46 stk 0,46 stk 0,70 stk 0,70 stk 1,67 stk 1,39 stk 1 stk/ DLC clips 2 ) 2 ) 1,39 stk 1) nvänds tillsammans med plastnit eller ev. kort montageskruv. 2) Förbrukning beroende på rummets storlek 3) nvänds på båda sidor av teknikprofilen (beräknas / lpm teknikprofil). 4) nvänds vid direktmontage. Layoutmöjligheter och pendelplacering ärprofil Fusion aluprofil markerad / indragen Skivskarv Pendel 1200 mm 4. System Fusion

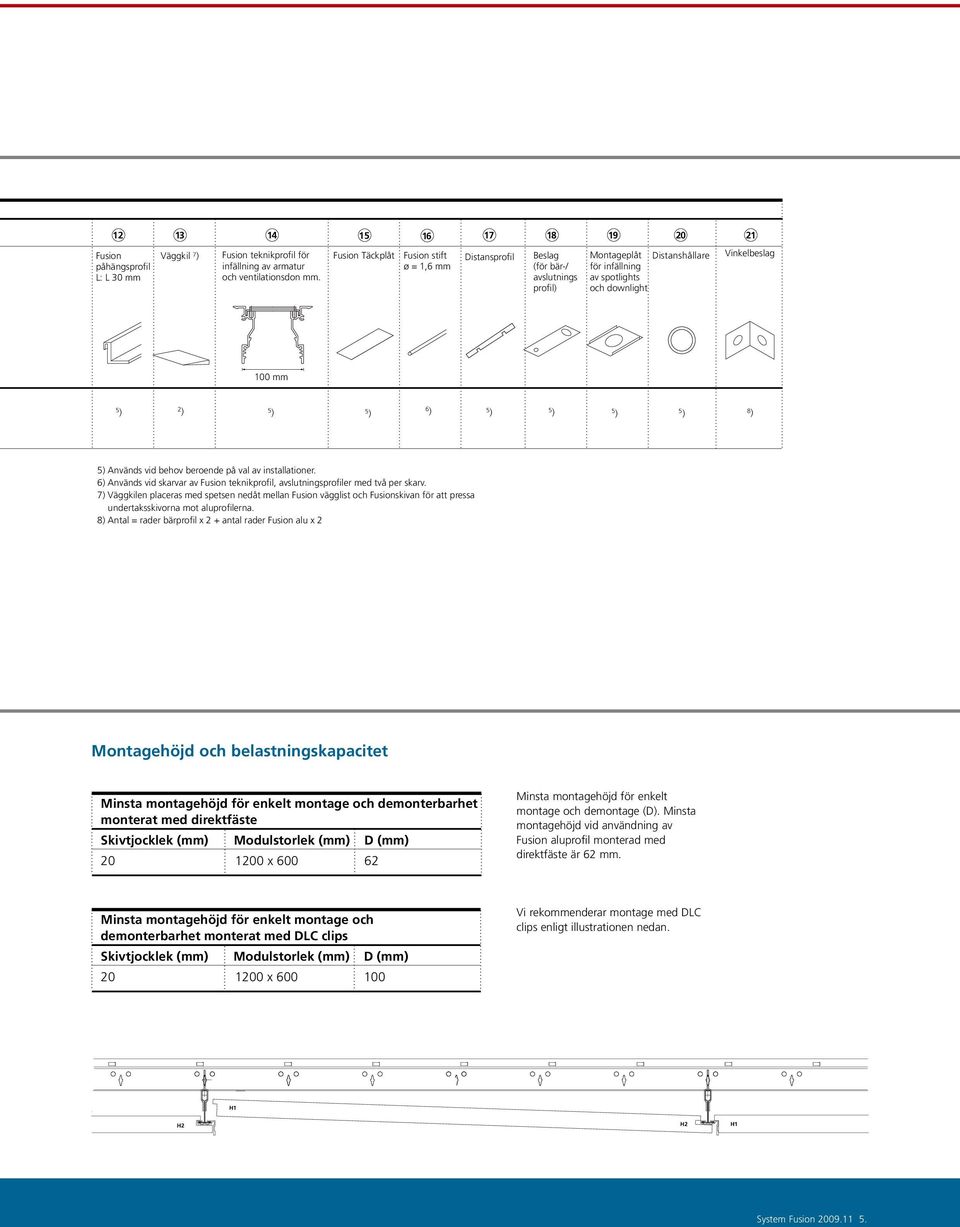

5 Fusion påhängsprofil L: L 30 mm Väggkil 7 ) Fusion teknikprofil för infällning av armatur och ventilationsdon mm. Fusion Täckplåt Fusion stift ø = 1,6 mm Distansprofil eslag (för bär-/ avslutnings profil) Montageplåt för infällning av spotlights och downlight Distanshållare Vinkelbeslag 100 mm 5 ) 2 ) 5 ) 5 6 ) ) 5 ) 5 ) 5 ) 5 ) 8 ) 5) nvänds vid behov beroende på val av installationer. 6) nvänds vid skarvar av Fusion teknikprofil, avslutningsprofiler med två per skarv. 7) Väggkilen placeras med spetsen nedåt mellan Fusion vägglist och Fusionskivan för att pressa undertaksskivorna mot aluprofilerna. 8) ntal = rader bärprofil x 2 + antal rader Fusion alu x 2 Montagehöjd och belastningskapacitet Minsta montagehöjd för enkelt montage och demonterbarhet monterat med direktfäste Skivtjocklek (mm) Modulstorlek (mm) x D (mm) Minsta montagehöjd för enkelt montage och demontage (D). Minsta montagehöjd vid användning av Fusion aluprofil monterad med direktfäste är 62 mm. Minsta montagehöjd för enkelt montage och demonterbarhet monterat med DLC clips Skivtjocklek (mm) Modulstorlek (mm) x D (mm) Vi rekommenderar montage med DLC clips enligt illustrationen nedan. System Fusion

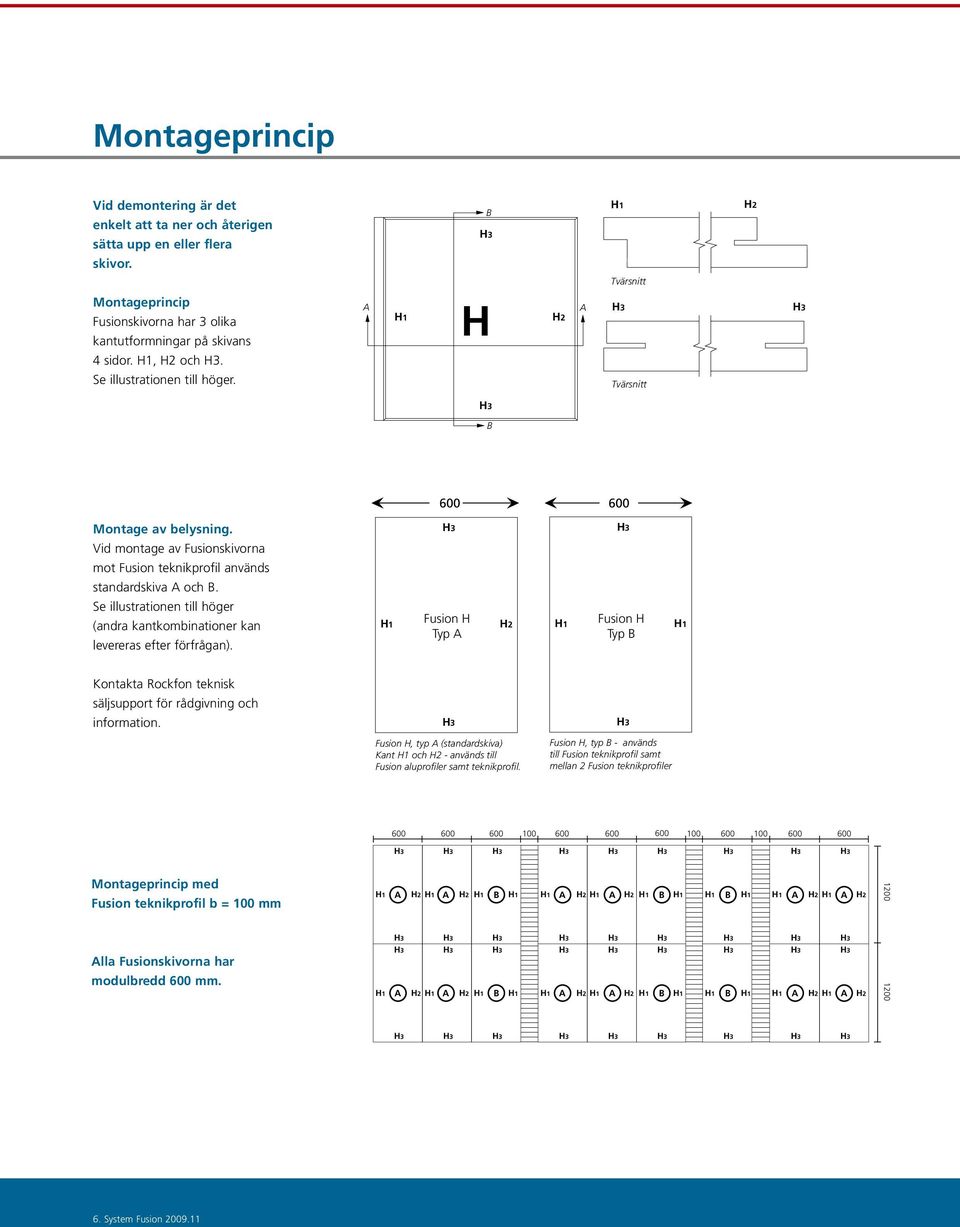

6 Montageprincip Vid demontering är det enkelt att ta ner och återigen sätta upp en eller flera skivor. Montageprincip Fusionskivorna har 3 olika kantutformningar på skivans 4 sidor., och. Se illustrationen till höger. H Tvärsnitt Tvärsnitt H Tvärsnitt Tvärsnitt Montage av belysning. Vid montage av Fusionskivorna mot Fusion teknikprofil används standardskiva och. Se illustrationen till höger (andra kantkombinationer kan levereras efter förfrågan) Fusion H Typ Fusion H Typ Kontakta Rockfon teknisk säljsupport för rådgivning och information. Fusion H Typ Fusion H, typ (standardskiva) Kant och - används till Fusion aluprofiler samt teknikprofil. Fusion H Typ Fusion H, typ - används till Fusion teknikprofil samt mellan 2 Fusion teknikprofiler Fusion H, typ (standardskiva) Kant och - används till Fusion aluprofiler samt teknikprofil. Fusion H, typ - används till Fusion teknikprofil samt mellan Fusion teknikprofiler Montageprincip med Fusion teknikprofil b = 100 mm lla Fusionskivorna har modulbredd 600 mm H H 6. System Fusion

7 Vägglister och övriga detaljer 1. Fusion vägglist monterad med distanshållare samt Fusion aluprofil, markerad. 2. Fusion vägglist mot vägg med Fusion aluprofil, markerad. 3a. Fusion vägglist monterad med distansprofil samt Fusion tvärprofil, markerad. 3b. Fusion vägglist mot vägg samt Fusion tvärprofil, indragen. 4a. Fusion avslutningsprofil och Fusion tvärprofil, markerad. 4b. Fusion avslutningsprofil och Fusion aluprofil, markerad. 5. Fusion teknikprofil. Här visas några exempel på väggavslutningar. Ytterligare beskrivningar kan finnas på System Fusion

8 Fusion teknikprofil med belysning - Rockfon och Jens mmundsen arkitekt maa mdd har i samarbete med Elektroskandia utvecklat belysningskonceptet till Fusion. rmaturer och kontaktskenor är helt integrerade i undertaket och ger rummet en lugn, sammanhängande belysning. I kontor och korridorer rekomenderar vi att man använder det dubbelparaboliska aluminiumbländskyddet och i sekundära utrymmen föreslås acryl satiné diffusor. åde armaturer och teknikprofiler är i Fusiondesign. Kontakta Elektroskandia för teknisk service och rådgivning när det gäller belysning på tel System Fusion

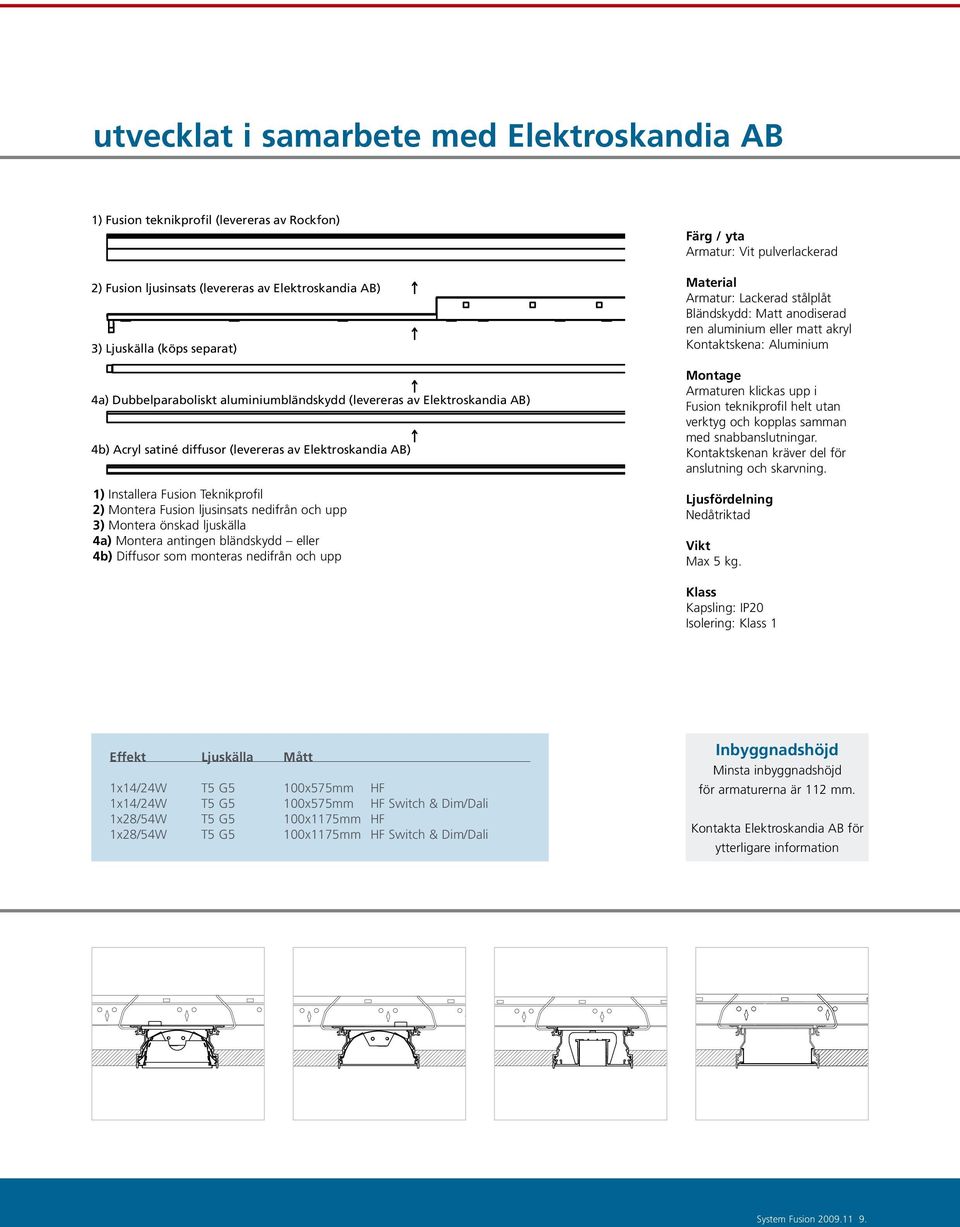

9 utvecklat i samarbete med Elektroskandia 1) Fusion teknikprofil (levereras av Rockfon) 2) Fusion ljusinsats (levereras av Elektroskandia ) 3) Ljuskälla (köps separat) 4a) Dubbelparaboliskt aluminiumbländskydd (levereras av Elektroskandia ) 4b) cryl satiné diffusor (levereras av Elektroskandia ) 1) Installera Fusion Teknikprofil 2) Montera 1) Fusion Fusion ljusinsats teknikbox nedifrån och upp 3) Montera önskad ljuskälla 4a) Montera antingen bländskydd eller 4b) Diffusor som monteras nedifrån och upp 2) Fusion armatur 3a) DP-reflektorer Miro 5 Färg / yta rmatur: Vit pulverlackerad Material rmatur: Lackerad stålplåt ländskydd: Matt anodiserad ren aluminium eller matt akryl Kontaktskena: luminium Montage rmaturen klickas upp i Fusion teknikprofil helt utan verktyg och kopplas samman med snabbanslutningar. Kontaktskenan kräver del för anslutning och skarvning. Ljusfördelning Nedåtriktad Vikt Max 5 kg. Klass Kapsling: IP20 Isolering: Klass 1 eller 3b) Reflektor 4) Lysrör Effekt Ljuskälla Mått 1x14/24W 5) cryl T5 Satiné G5 100x575mm HF 1x14/24W T5 G5 100x575mm HF Switch & Dim/Dali 1x28/54W T5 G5 100x1175mm HF 1x28/54W T5 G5 100x1175mm HF Switch & Dim/Dali Inbyggnadshöjd Minsta inbyggnadshöjd för armaturerna är 112 mm. Kontakta Elektroskandia för ytterligare information System Fusion

10 Fusion kylbaffel och ventilation - Rockfon och arkitekt maa mdd, Jens mmundsen har i samarbete med Lindab utvecklat ett ventilationskoncept för Fusion. Ventilationsdonet är designat utifrån Fusion konceptet och är efter installationen en integrerad del av undertaket. Lindabs ventilationsdon LCP, kan användas för både till- och frånluft. Ventilationsdonet är kvadratiskt för horisontell inblåsning och har ett stort dynmamikområde. I systemet ingår även en kylbaffel PROF2, 450 mm bred, för både kyla och ventilation. Styrning och reglering kan byggas in. Kontakta Lindab Comfort för rådgivning och information på tel System Fusion

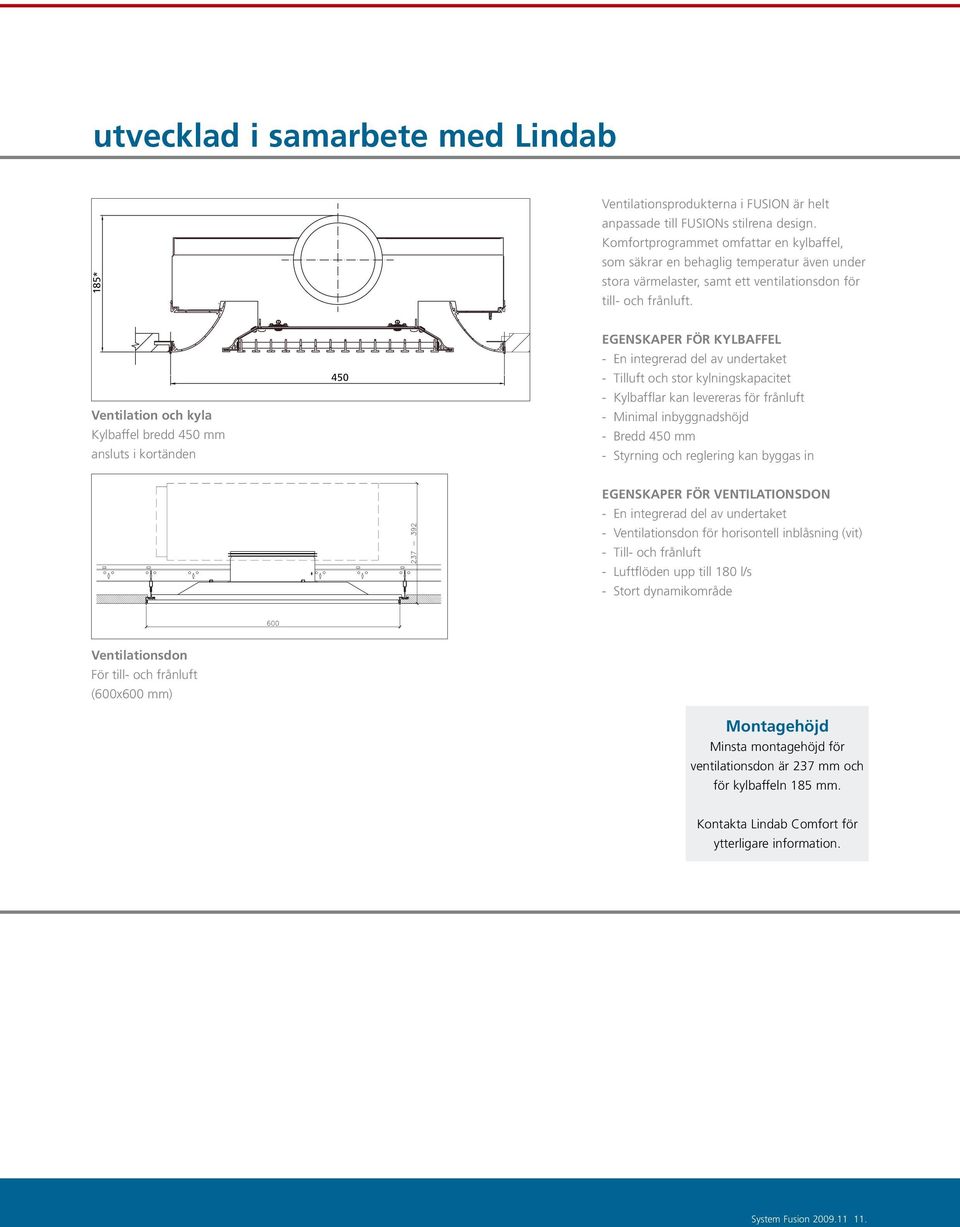

11 utvecklad i samarbete med Lindab 185* Ventilationsprodukterna i FUSION är helt anpassade till FUSIONs stilrena design. Komfortprogrammet omfattar en kylbaffel, som säkrar en behaglig temperatur även under stora värmelaster, samt ett ventilationsdon för till- och frånluft. Ventilation och kyla Kylbaffel bredd 450 mm ansluts i kortänden 450 EGENSKPER FÖR KYLFFEL - En integrerad del av undertaket - Tilluft och stor kylningskapacitet - Kylbafflar kan levereras för frånluft - Minimal inbyggnadshöjd - redd 450 mm - Styrning och reglering kan byggas in EGENSKPER FÖR VENTILTIONSDON - En integrerad del av undertaket - Ventilationsdon för horisontell inblåsning (vit) - Till- och frånluft - Luftflöden upp till 180 l/s - Stort dynamikområde Ventilationsdon För till- och frånluft (600x600 mm) Montagehöjd Minsta montagehöjd för ventilationsdon är 237 mm och för kylbaffeln 185 mm. Kontakta Lindab Comfort för ytterligare information. System Fusion

12 , fusion inst pdf :06: :06: Fusion kylbaffel och ventilation - fusion inst pdf :06:36 ilil 1, 1, fusion inst pdf 13:06:36 2. il 1, fusion inst pdf :06: il 1, fusion inst pdf :06: il 1, fusion inst pdf :06:36 2. il 1, fusion inst pdf :06:36 1) Luftdonet lyfts upp mellan bärprofilerna C C 4. C C C C C 4. C ) L uftdonet skjuts in ovanför Fusionsprofilen, för att kunna 5. på denna (se 4). Därefter sänks motsatt sida ner för vila att vila på nästa Fusionsprofil (se 4). Profil kant, Profil kant, 4 Profil kant, 4C 12. System Fusion

13 utvecklad i samarbete med Lindab Upphängningsbeslag till betongbjälklag. Pendling av underdel. Sammankoppling av bärverk till underdel (tillval, ingår ej i standardutförande). Montagebeslag fästs vid underdelen och skruvas därefter fast i bärverket. Montage av kylbaffel i underdel. Passbit av underdel mot vägg slutmäts på plats för exakt tillpassning. Väggbeslag levereras av Rockfon. System Fusion

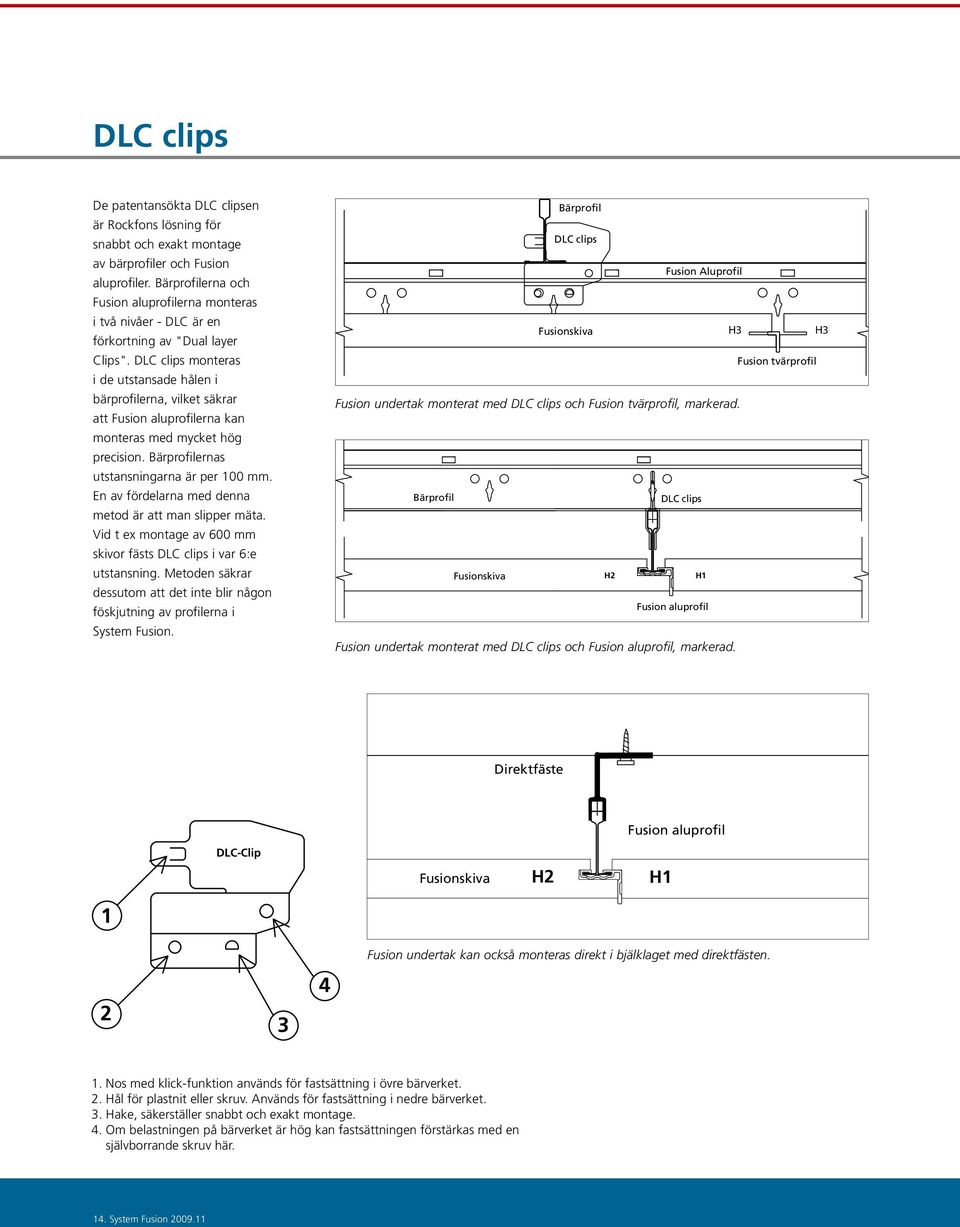

14 DLC clips De patentansökta DLC clipsen är Rockfons lösning för snabbt och exakt montage av bärprofiler och Fusion aluprofiler. ärprofilerna och Fusion aluprofilerna monteras i två nivåer - DLC är en förkortning av "Dual layer Clips". DLC clips monteras i de utstansade hålen i bärprofilerna, vilket säkrar att Fusion aluprofilerna kan monteras med mycket hög precision. ärprofilernas utstansningarna är per 100 mm. En av fördelarna med denna metod är att man slipper mäta. Vid t ex montage av 600 mm skivor fästs DLC clips i var 6:e utstansning. Metoden säkrar dessutom att det inte blir någon föskjutning av profilerna i System Fusion. ärprofil DLC clips Fusion luprofil Fusionskiva Fusion tvärprofil Fusion undertak monterat med DLC clips och Fusion tvärprofil, markerad. ärprofil DLC clips Fusionskiva Fusion aluprofil Fusion undertak monterat med DLC clips och Fusion aluprofil, markerad. Direktfäste DLC-Clip Fusionskiva Fusion aluprofil 1 Fusion undertak kan också monteras direkt i bjälklaget med direktfästen Nos med klick-funktion används för fastsättning i övre bärverket. 2. Hål för plastnit eller skruv. nvänds för fastsättning i nedre bärverket. 3. Hake, säkerställer snabbt och exakt montage. 4. Om belastningen på bärverket är hög kan fastsättningen förstärkas med en självborrande skruv här. 14. System Fusion

15 Montageanvisning Väggavslutning vslutning mot vägg vslutningen av ett Fusion undertak mot vägg eller annan vertikal yta skall göras med Fusion vägglist som fästs i väggen på önskad höjd med max 450 mm mellan fästpunkterna. För att säkra ett optimalt visuellt resultat är det viktigt att vägglisterna sluter helt tätt samt att profilerna är raka och monteras i våg. Minsta rekommenderade längd är 300 mm. Hörn Vägglisterna skall geras i hörnen. ärverk ärverket skall monteras vid en temperatur som överstiger 15 C. ärverket monteras symmetriskt i rummet vilket innebär att skivbredden för de två parallella längderna skall vara lika stor - bredden på dessa skivor skall inte vara mindre än 200 mm. Pendlarna monteras i den bärande konstruktionen med ett max avstånd på c/c 1200 mm med första pendel max 450 mm från vägg. ärprofilerna fästs därefter i pendlarna på önskad höjd. Primära bärprofiler fästs vid vägg med vinkelbeslag. Under bärprofilerna monteras Fusion aluprofiler med ett inbördes avstånd som passar till Fusionskivornas bredd. Fusion aluprofilerna fästs med hjälp av DLC clips. Fusion aluprofilerna fästs vid vägg med Vinkelbeslag. Vid infällning av installationer skall dessa oftast pendlas separat. Standard modulstorlek 1200 x 600 mm Montera Fusion aluprofiler med ett inbördes avstånd om 600 mm och fäst dem mot de tvärgående bärprofilerna med ett DLC clips. Iläggning av skivor och tvärprofiler Skivorna läggs i enligt Fig. D3. För att inte smutsa ner skivornas ytor rekommenderar vi att vita bomullshandskar används när skivorna hanteras. Vid avslutning mot lodräta ytor Installera skivorna enligt anvisning i Fig. D1. Tillpassning av skivorna görs med en vass kniv. nvänd Rockfons kantfärg för målning av ev. synliga skurna kanter. Fusion aluprofil, markerad Skala 1:1 Fusion aluprofil, indragen Skala 1:1 Fig. D1 Fusion montage 1) Montera bärverket. 2) Lägg först i skivorna mot väggen. 3) Låt skivan falla på plats. 4) Skjut intill skivan så den ligger mot Fusion aluprofil. 5) Resten av skivorna kan nu läggas i System Fusion

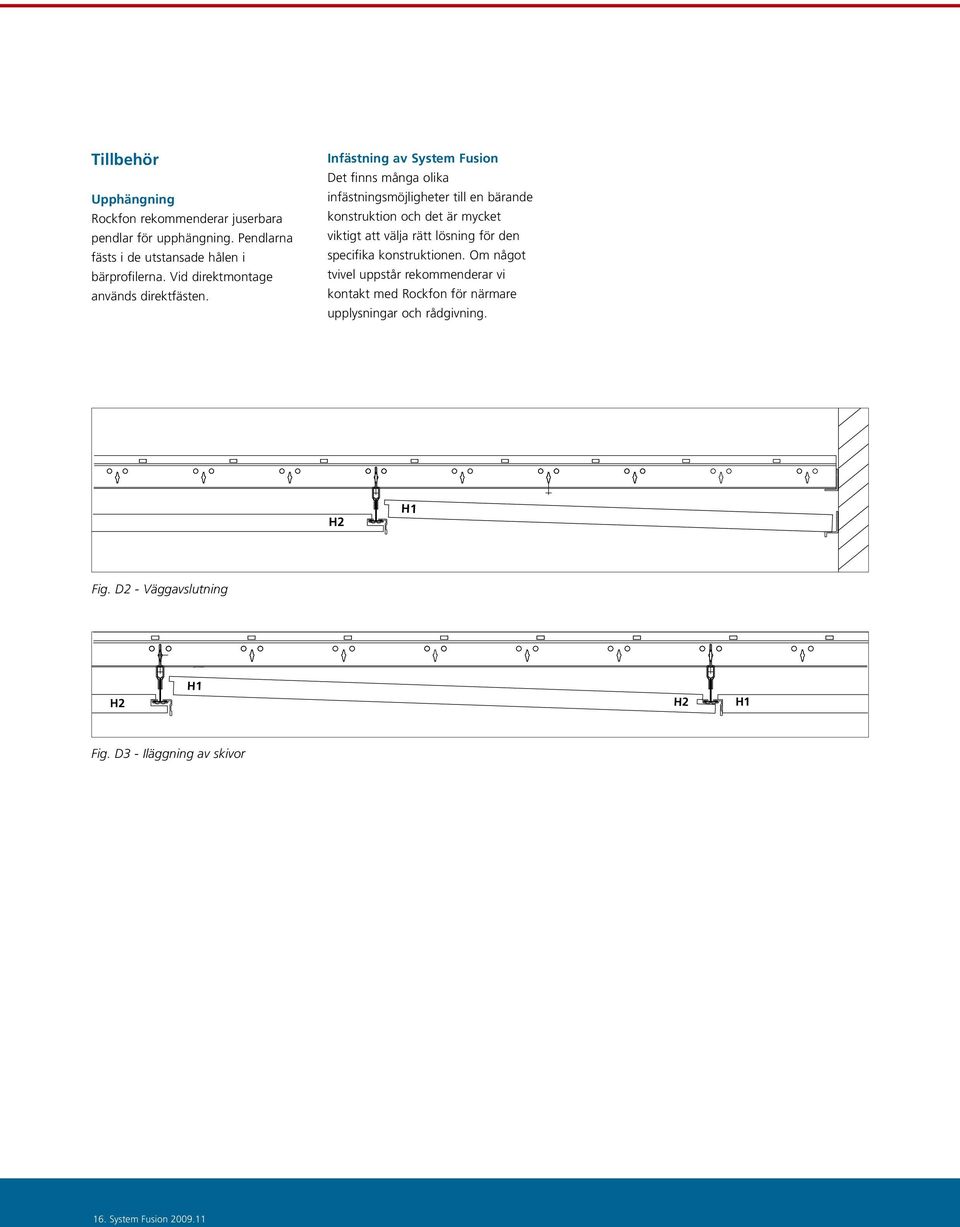

16 Tillbehör Upphängning Rockfon rekommenderar juserbara pendlar för upphängning. Pendlarna fästs i de utstansade hålen i bärprofilerna. Vid direktmontage används direktfästen. Infästning av System Fusion Det finns många olika infästningsmöjligheter till en bärande konstruktion och det är mycket viktigt att välja rätt lösning för den specifika konstruktionen. Om något tvivel uppstår rekommenderar vi kontakt med Rockfon för närmare upplysningar och rådgivning. Fig. D2 - Väggavslutning Fig. D3 - Iläggning av skivor 16. System Fusion

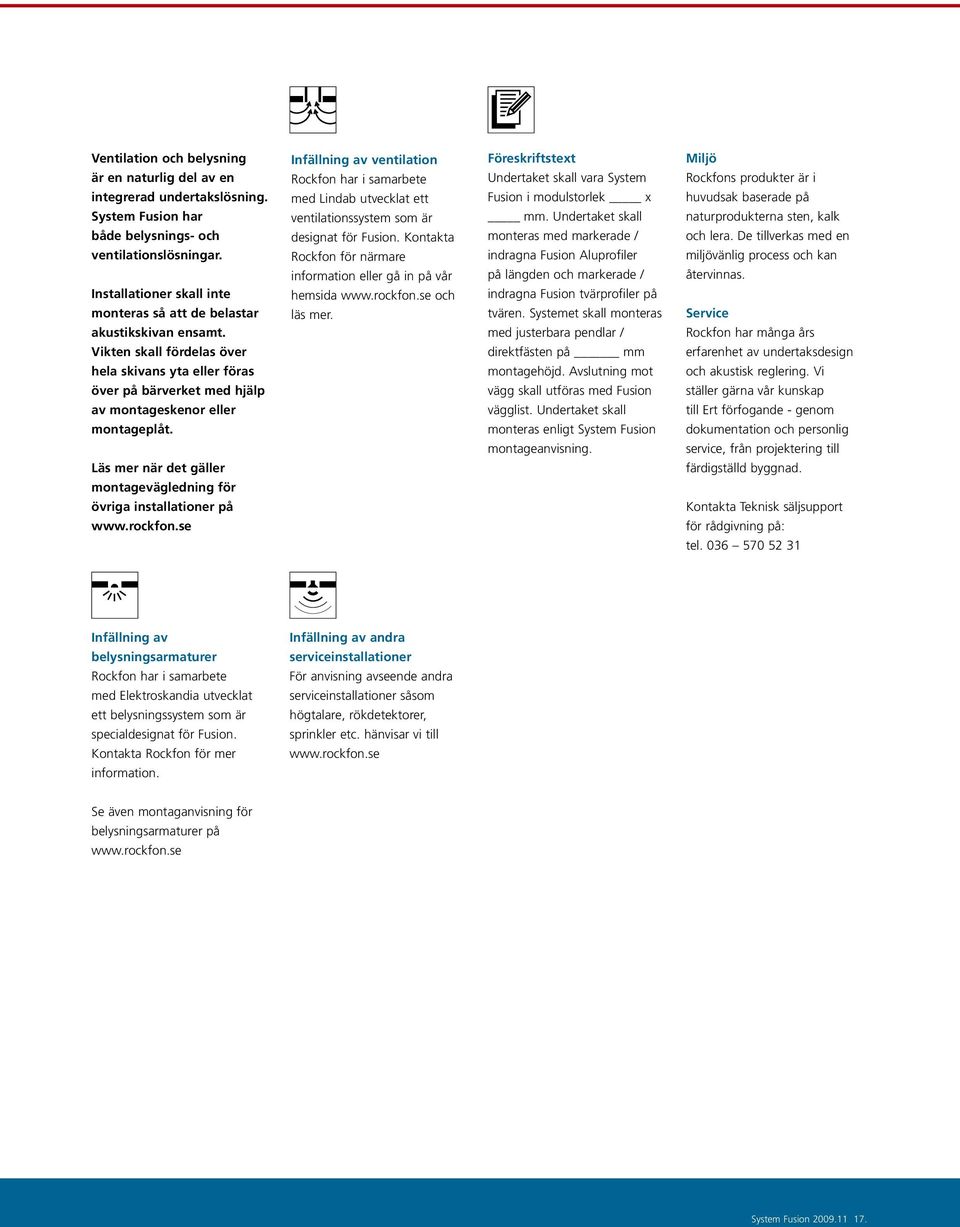

17 Ventilation och belysning är en naturlig del av en integrerad undertakslösning. System Fusion har både belysnings- och ventilationslösningar. Installationer skall inte monteras så att de belastar akustikskivan ensamt. Vikten skall fördelas över hela skivans yta eller föras över på bärverket med hjälp av montageskenor eller montageplåt. Läs mer när det gäller montagevägledning för övriga installationer på Infällning av ventilation Rockfon har i samarbete med Lindab utvecklat ett ventilationssystem som är designat för Fusion. Kontakta Rockfon för närmare information eller gå in på vår hemsida och läs mer. Föreskriftstext Undertaket skall vara System Fusion i modulstorlek x mm. Undertaket skall monteras med markerade / indragna Fusion luprofiler på längden och markerade / indragna Fusion tvärprofiler på tvären. Systemet skall monteras med justerbara pendlar / direktfästen på mm montagehöjd. vslutning mot vägg skall utföras med Fusion vägglist. Undertaket skall monteras enligt System Fusion montageanvisning. Miljö Rockfons produkter är i huvudsak baserade på naturprodukterna sten, kalk och lera. De tillverkas med en miljövänlig process och kan återvinnas. Service Rockfon har många års erfarenhet av undertaksdesign och akustisk reglering. Vi ställer gärna vår kunskap till Ert förfogande - genom dokumentation och personlig service, från projektering till färdigställd byggnad. Kontakta Teknisk säljsupport för rådgivning på: tel Infällning av belysningsarmaturer Rockfon har i samarbete med Elektroskandia utvecklat ett belysningssystem som är specialdesignat för Fusion. Kontakta Rockfon för mer information. Infällning av andra serviceinstallationer För anvisning avseende andra serviceinstallationer såsom högtalare, rökdetektorer, sprinkler etc. hänvisar vi till Se även montaganvisning för belysningsarmaturer på System Fusion
