ECOPHON Focus Ds. Ljudisolering: D n,c,w. Sektion av Focus Ds system. Focus Ds absorbent. Systemöversikt

Transkript

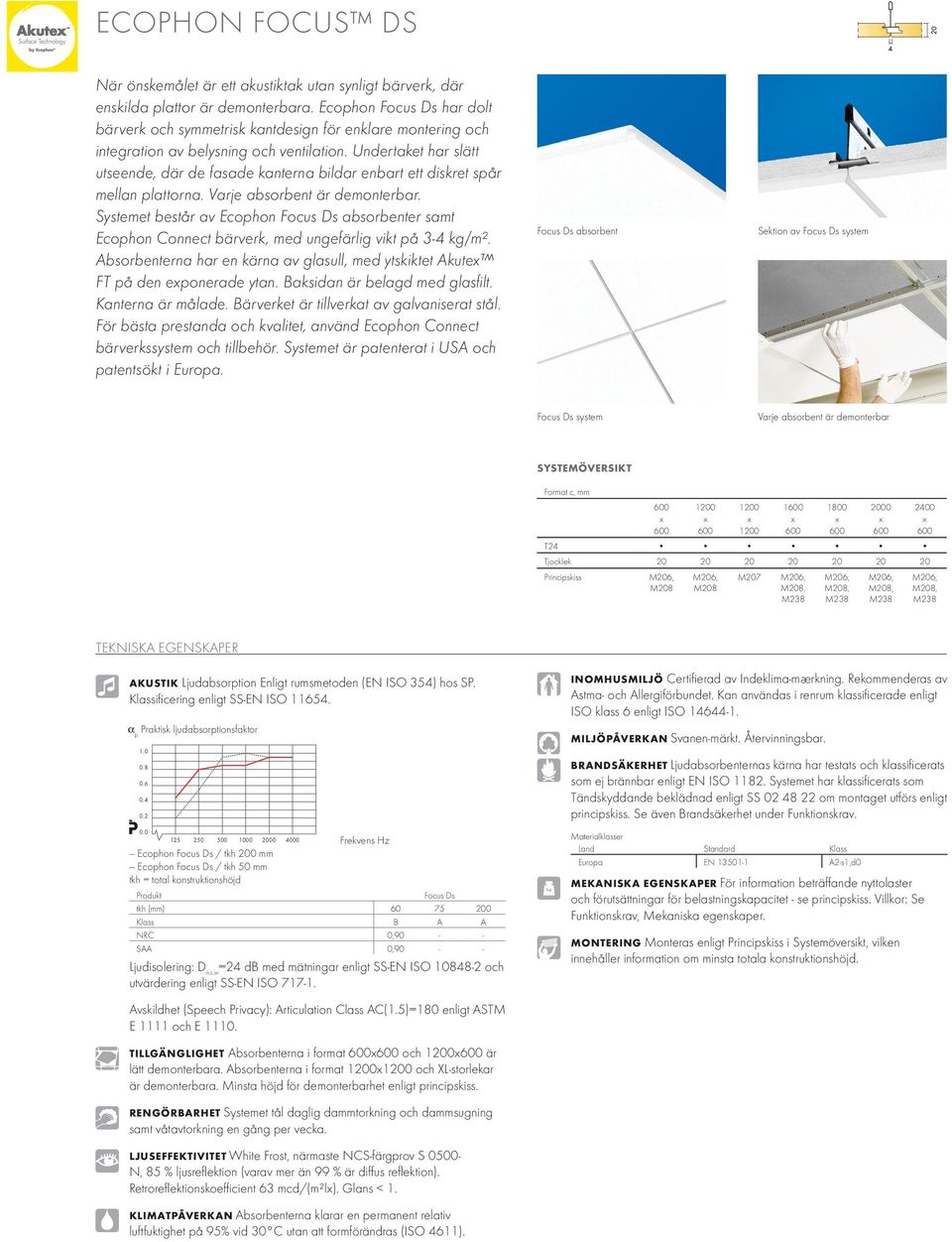

1 ECOPHON Focus Ds När önskemålet är ett akustiktak utan synligt bärverk, där enskilda plattor är demonterbara. Ecophon Focus Ds har dolt bärverk och symmetrisk kantdesign för enklare montering och integration av belysning och ventilation. Undertaket har slätt utseende, där de fasade kanterna bildar enbart ett diskret spår mellan plattorna. Varje absorbent är demonterbar. Systemet består av Ecophon Focus Ds absorbenter samt Ecophon Connect bärverk, med ungefärlig vikt på 3-4 kg/m². Absorbenterna har en kärna av glasull, med ytskiktet Akutex FT på den exponerade ytan. Baksidan är belagd med glasfilt. Kanterna är målade. Bärverket är tillverkat av galvaniserat stål. För bästa prestanda och kvalitet, använd Ecophon Connect bärverkssystem och tillbehör. Systemet är patenterat i USA och patentsökt i Europa. Focus Ds absorbent Sektion av Focus Ds system Focus Ds system Varje absorbent är demonterbar Systemöversikt x x x x x x x T24 Tjocklek Principskiss M208 M208 M207 Tekniska egenskaper Akustik Ljudabsorption Enligt rumsmetoden (EN ISO 354) hos SP. Klassificering enligt SS-EN ISO α p Praktisk ljudabsorptionsfaktor Frekvens Hz Ecophon Focus Ds / tkh 200 mm --- Ecophon Focus Ds / tkh 50 mm tkh = total konstruktionshöjd Produkt Focus Ds tkh (mm) Klass B A A NRC 0, SAA 0, Ljudisolering: D n,c,w =24 db med mätningar enligt SS-EN ISO och utvärdering enligt SS-EN ISO Avskildhet (Speech Privacy): Articulation Class AC(1.5)=180 enligt ASTM E 1111 och E Tillgänglighet Absorbenterna i format 600x600 och 1200x600 är lätt demonterbara. Absorbenterna i format 1200x1200 och XL-storlekar är demonterbara. sta höjd för demonterbarhet enligt principskiss. Rengörbarhet Systemet tål daglig dammtorkning och dammsugning samt våtavtorkning en gång per vecka. Ljuseffektivitet White Frost, närmaste NCS-färgprov S N, 85 % ljusreflektion (varav mer än 99 % är diffus reflektion). Retroreflektionskoefficient 63 mcd/(m²lx). Glans < 1. Klimatpåverkan Absorbenterna klarar en permanent relativ luftfuktighet på 95% vid 30 C utan att formförändras (ISO 4611). kg Inomhusmiljö Certifierad av Indeklima-mærkning. Rekommenderas av Astma- och Allergiförbundet. Kan användas i renrum klassificerade enligt ISO klass 6 enligt ISO Miljöpåverkan Svanen-märkt. Återvinningsbar. Brandsäkerhet Ljudabsorbenternas kärna har testats och klassificerats som ej brännbar enligt EN ISO Systemet har klassificerats som Tändskyddande beklädnad enligt SS om montaget utförs enligt principskiss. Se även Brandsäkerhet under Funktionskrav. Materialklasser Land Standard Klass Europa EN A2-s1,d0 Mekaniska egenskaper För information beträffande nyttolaster och förutsättningar för - se principskiss. Villkor: Se Funktionskrav, Mekaniska egenskaper. Montering Monteras enligt Principskiss i Systemöversikt, vilken innehåller information om minsta totala konstruktionshöjd.

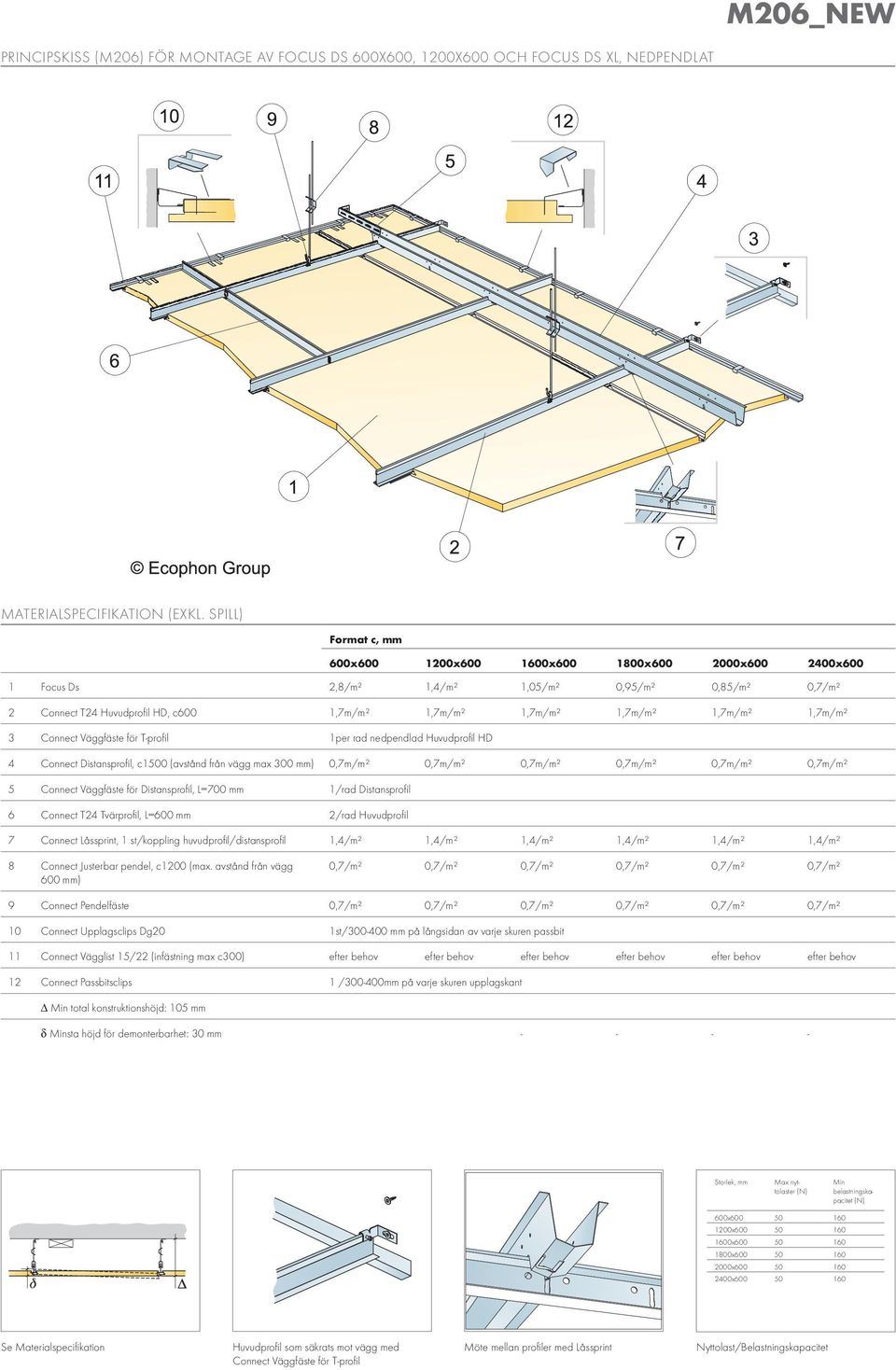

2 M206_NEW Principskiss (M206) för montage av Focus Ds 600x600, 1200x600 och Focus Ds XL, nedpendlat 600x x x x x x600 1 Focus Ds 2,8/m² 1,4/m² 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 Huvudprofil HD, c600 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 3 Connect Väggfäste för T-profil 1per rad nedpendlad Huvudprofil HD 4 Connect Distansprofil, c1500 (avstånd från vägg max 300 mm) 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 6 Connect T24 Tvärprofil, L=600 mm 2/rad Huvudprofil 7 Connect Låssprint, 1 st/koppling huvudprofil/distansprofil 1,4/m² 1,4/m² 1,4/m² 1,4/m² 1,4/m² 1,4/m² 8 Connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 9 Connect Pendelfäste 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 10 Connect Upplagsclips Dg20 1st/ mm på långsidan av varje skuren passbit 11 Connect Vägglist 15/22 (infästning max c300) efter behov efter behov efter behov efter behov efter behov efter behov 12 Connect Passbitsclips 1 / mm på varje skuren upplagskant Δ total konstruktionshöjd: 105 mm δ sta höjd för demonterbarhet: 30 mm x x x x x x Connect Väggfäste för T-profil Möte mellan profiler med Låssprint

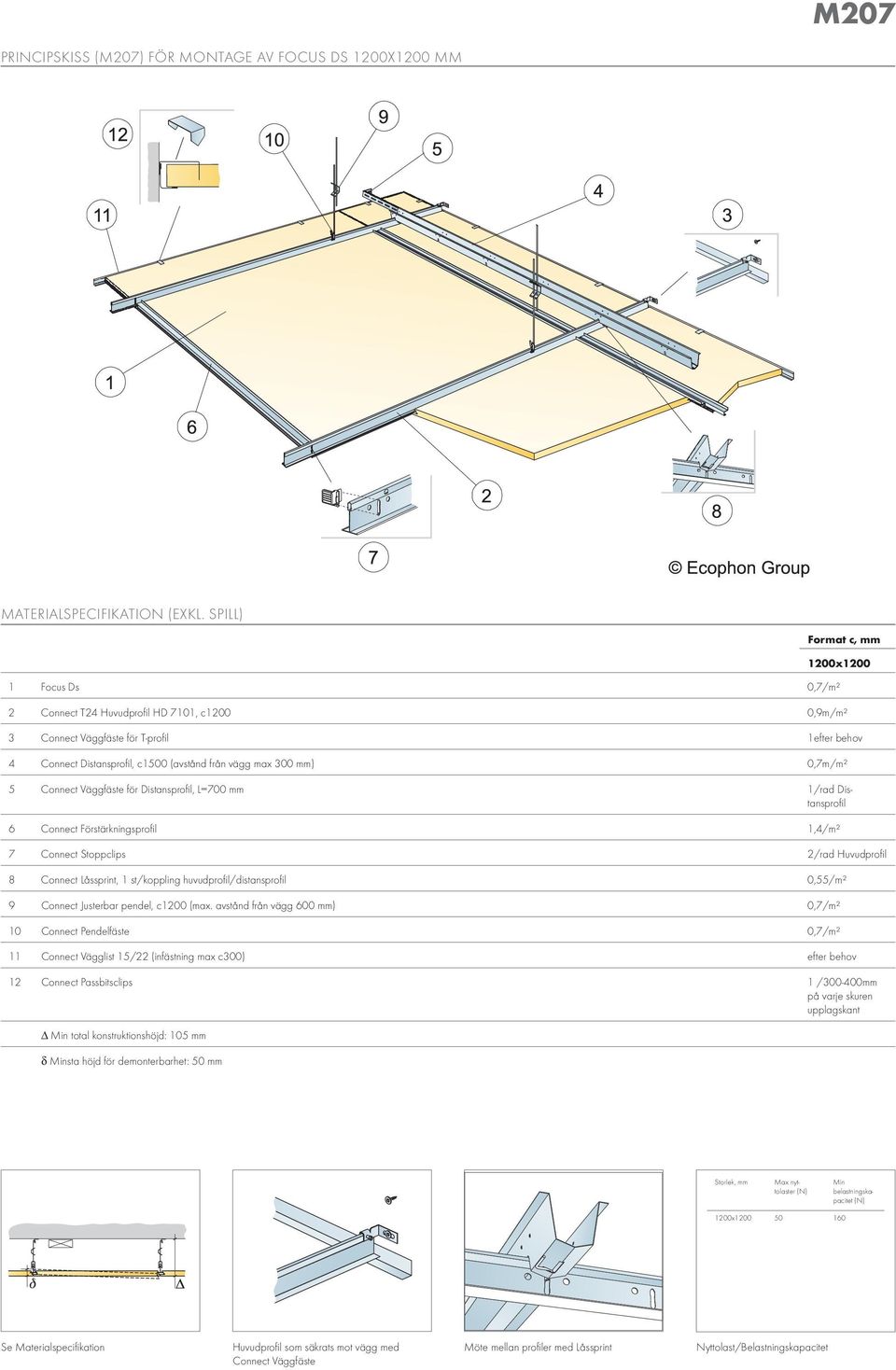

3 M207 Principskiss (M207) för montage av Focus Ds 1200x1200 mm 1200x Focus Ds 0,7/m² 2 Connect T24 Huvudprofil HD 7101, c1200 0,9m/m² 3 Connect Väggfäste för T-profil 1efter behov 4 Connect Distansprofil, c1500 (avstånd från vägg max 300 mm) 0,7m/m² 6 Connect Förstärkningsprofil 1,4/m² 7 Connect Stoppclips 2/rad Huvudprofil 8 Connect Låssprint, 1 st/koppling huvudprofil/distansprofil 0,55/m² 9 Connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 10 Connect Pendelfäste 0,7/m² 11 Connect Vägglist 15/22 (infästning max c300) efter behov 12 Connect Passbitsclips 1 / mm på varje skuren upplagskant Δ total konstruktionshöjd: 105 mm δ sta höjd för demonterbarhet: 50 mm 1200x Connect Väggfäste Möte mellan profiler med Låssprint

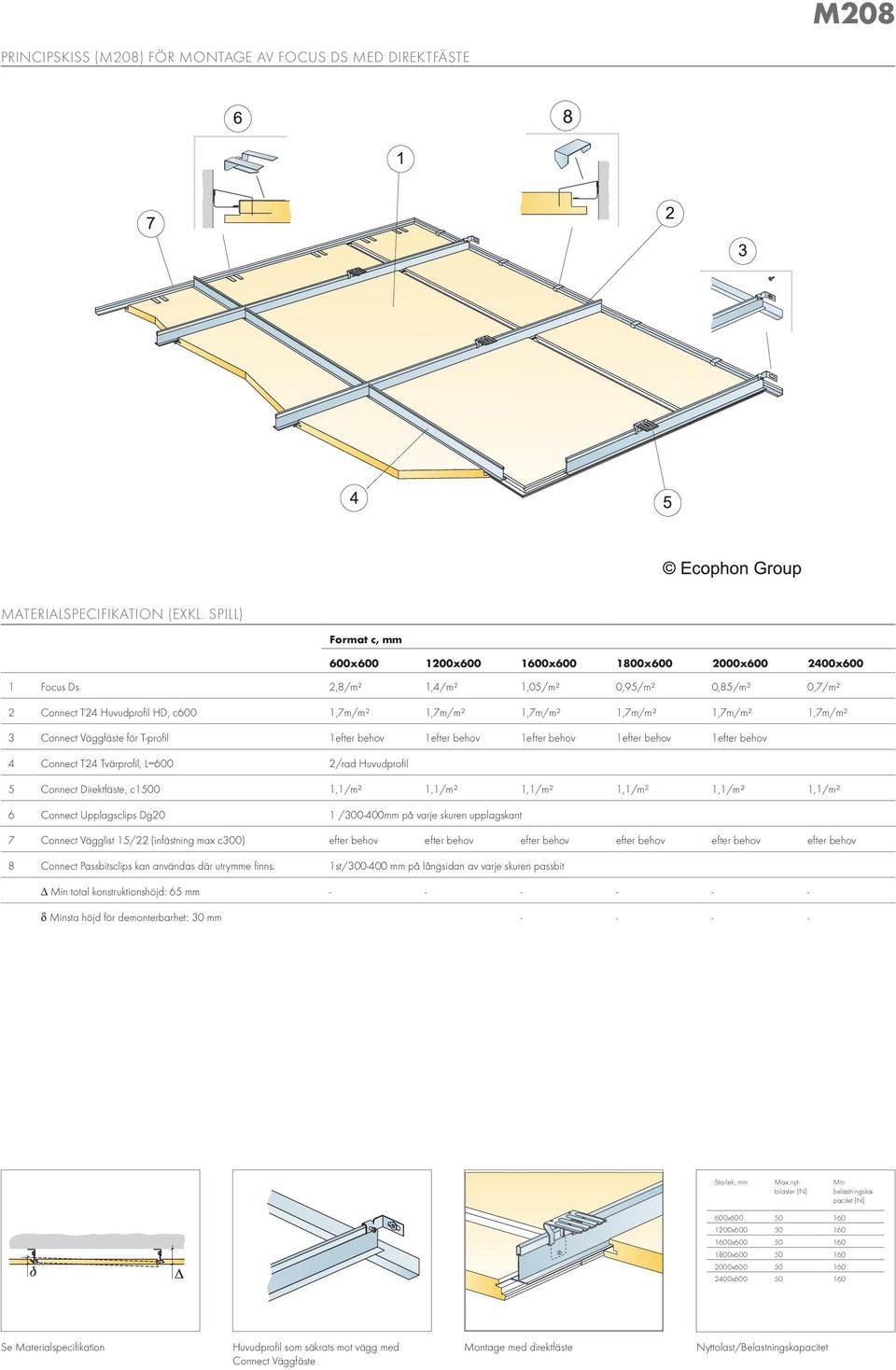

4 M208 Principskiss (M208) för montage av Focus Ds med direktfäste 600x x x x x x600 1 Focus Ds 2,8/m² 1,4/m² 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 Huvudprofil HD, c600 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 3 Connect Väggfäste för T-profil 1efter behov 1efter behov 1efter behov 1efter behov 1efter behov 4 Connect T24 Tvärprofil, L=600 2/rad Huvudprofil 5 Connect Direktfäste, c1500 1,1/m² 1,1/m² 1,1/m² 1,1/m² 1,1/m² 1,1/m² 6 Connect Upplagsclips Dg20 1 / mm på varje skuren upplagskant 7 Connect Vägglist 15/22 (infästning max c300) efter behov efter behov efter behov efter behov efter behov efter behov 8 Connect Passbitsclips kan användas där utrymme finns. 1st/ mm på långsidan av varje skuren passbit Δ total konstruktionshöjd: 65 mm δ sta höjd för demonterbarhet: 30 mm x x x x x x Connect Väggfäste Montage med direktfäste

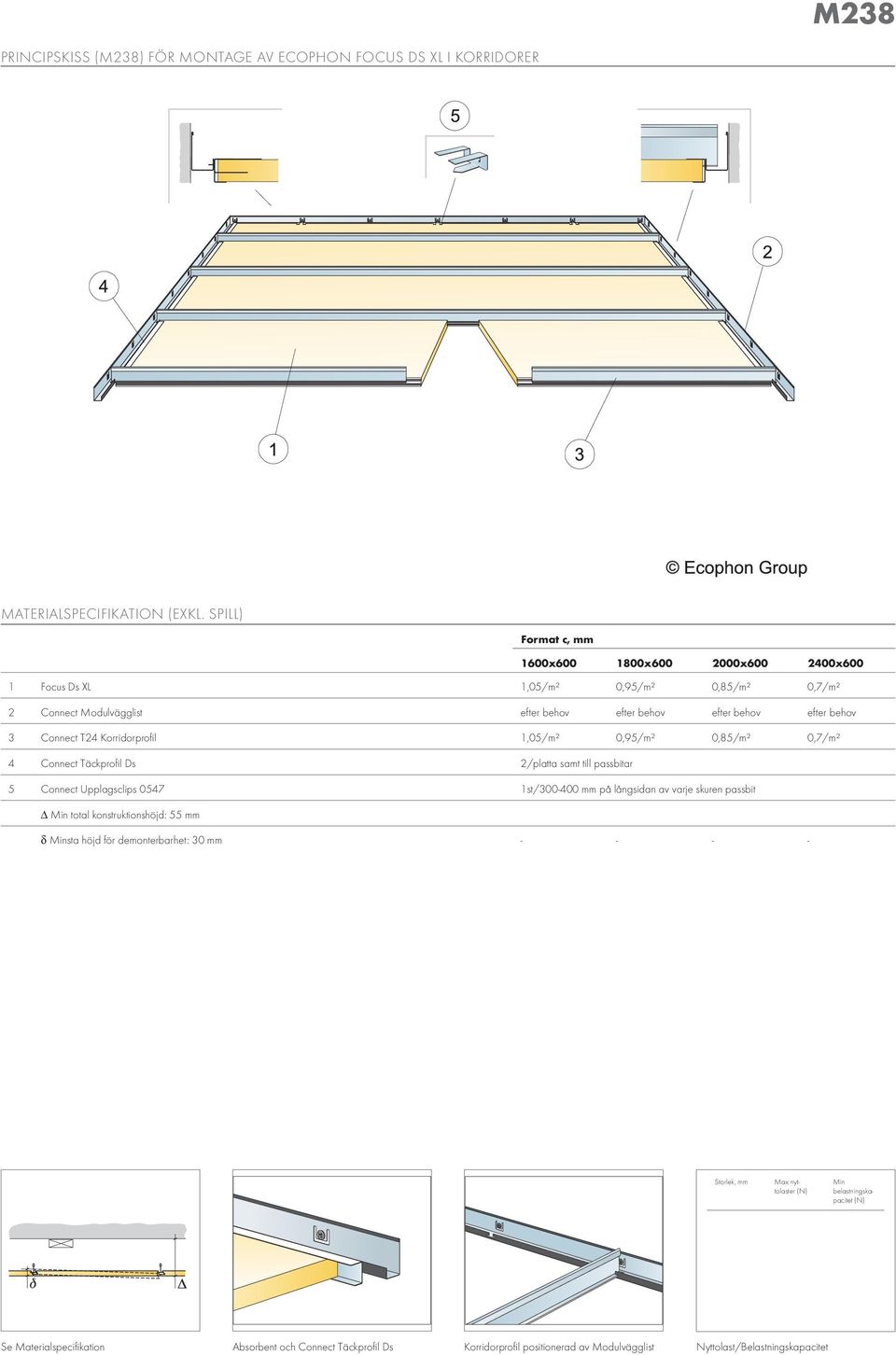

5 Principskiss () för montage av Ecophon Focus Ds XL i korridorer 1600x x x x600 1 Focus Ds XL 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect Modulvägglist efter behov efter behov efter behov efter behov 3 Connect T24 Korridorprofil 1,05/m² 0,95/m² 0,85/m² 0,7/m² 4 Connect Täckprofil Ds 2/platta samt till passbitar 5 Connect Upplagsclips st/ mm på långsidan av varje skuren passbit Δ total konstruktionshöjd: 55 mm δ sta höjd för demonterbarhet: 30 mm Absorbent och Connect Täckprofil Ds Korridorprofil positionerad av Modulvägglist

6 M206 Principskiss (M206) för montage av Focus Ds 600x600, 1200x600 och Focus Ds XL, nedpendlat 600x x x x x x600 1 Focus Ds 2,8/m² 1,4/m² 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 Huvudprofil HD, c600 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 3 Connect Väggfäste för T-profil 1per rad nedpendlad Huvudprofil HD 4 Connect Distansprofil, c1500 (avstånd från vägg max 300 mm) 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 6 Connect T24 Tvärprofil, L=600 mm 2/rad Huvudprofil 7 Connect Sprint (1 st/koppling Huvudprofil/Distansprofil) 1,4/m² 1,4/m² 1,4/m² 1,4/m² 1,4/m² 1,4/m² 8 Connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 9 Connect Pendelfäste 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 10 Connect Upplagsclips Dg20 1st/ mm på långsidan av varje skuren passbit 11 Connect Vägglist 15/22 (infästning max c300) efter behov efter behov efter behov efter behov efter behov efter behov 12 Connect Passbitsclips 1 / mm på varje skuren upplagskant Δ. total konstruktionshöjd: 135 mm δ sta höjd för demonterbarhet: 30 mm x x x x x x Connect Väggfäste för T-profil Möte mellan profiler med Sprint

7 M207 Principskiss (M207) för montage av Focus Ds 1200x1200 mm 1200x Focus Ds 0,7/m² 2 Connect T24 Huvudprofil HD 7101, c1200 0,9m/m² 3 Connect Väggfäste för T-profil 1efter behov 4 Connect Distansprofil, c1500 (avstånd från vägg max 300 mm) 0,7m/m² 6 Connect Förstärkningsprofil 1,4/m² 7 Connect Stoppclips 2/rad Huvudprofil 8 Connect Låssprint, 1 st/koppling huvudprofil/distansprofil 0,55/m² 9 Connect Justerbar pendel, c1200 (max. avstånd från vägg 600 mm) 0,7/m² 10 Connect Pendelfäste 0,7/m² 11 Connect Vägglist 15/22 (infästning max c300) efter behov 12 Connect Passbitsclips 1 / mm på varje skuren upplagskant Δ total konstruktionshöjd: 105 mm δ sta höjd för demonterbarhet: 50 mm 1200x Connect Väggfäste Möte mellan profiler med Låssprint
