Connect by Ecophon. Connect Tillbehör - Connect Access tillbehör
|
|
- Gunnar Samuelsson
- för 8 år sedan
- Visningar:
Transkript

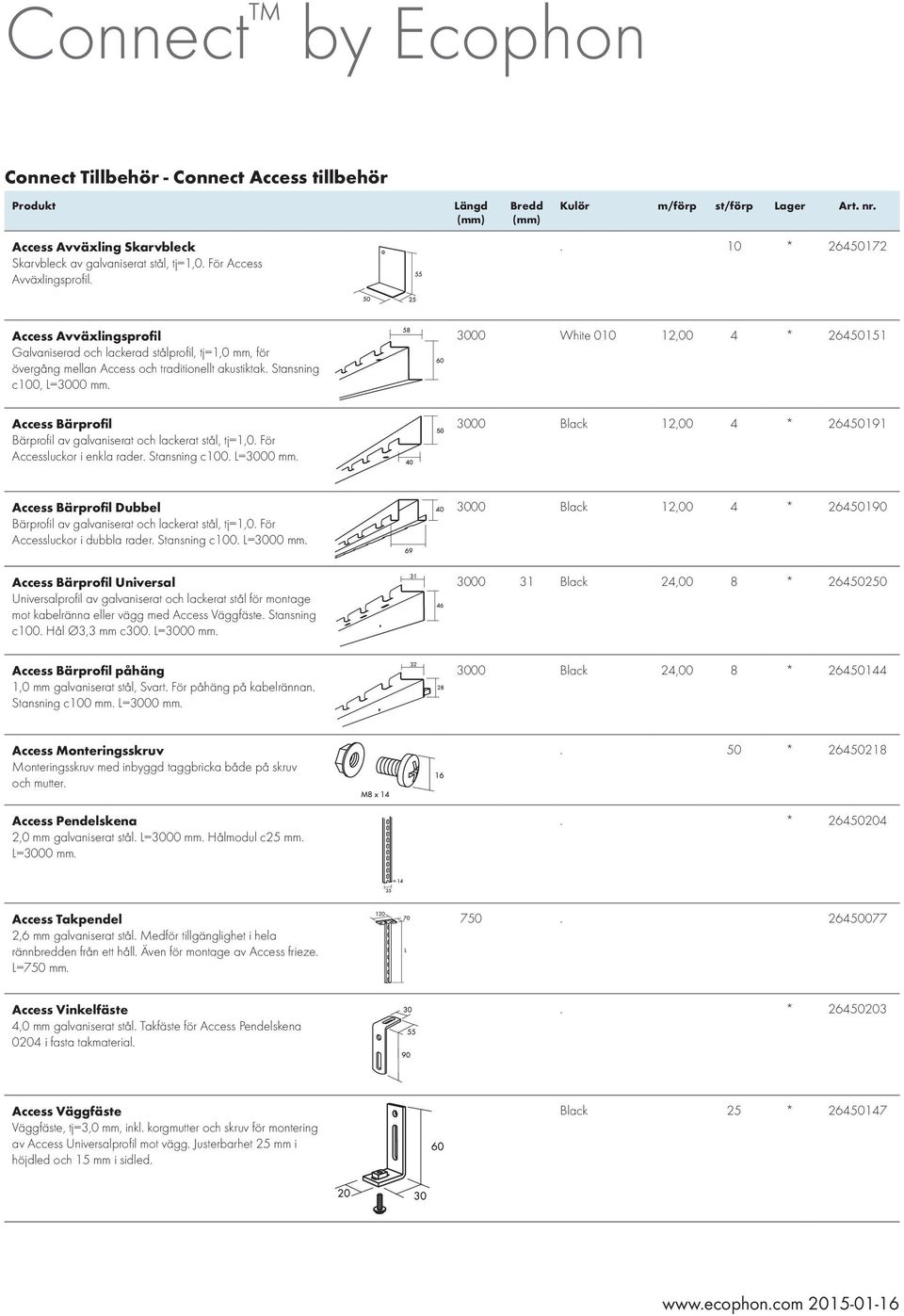

1 Connect by Ecophon Connect Tillbehör - Connect Access tillbehör Produkt Access Avväxling Skarvbleck Skarvbleck av galvaniserat stål, tj=1,0. För Access Avväxlingsprofil.. 10 * Access Avväxlingsprofil Galvaniserad och lackerad stålprofil, tj=1,0 mm, för övergång mellan Access och traditionellt akustiktak. Stansning c100, L=3000 mm White 0 12,00 4 * Access Bärprofil Bärprofil av galvaniserat och lackerat stål, tj=1,0. För Accessluckor i enkla rader. Stansning c100. L=3000 mm Black 12,00 4 * Access Bärprofil Dubbel Bärprofil av galvaniserat och lackerat stål, tj=1,0. För Accessluckor i dubbla rader. Stansning c100. L=3000 mm Black 12,00 4 * Access Bärprofil Universal Universalprofil av galvaniserat och lackerat stål för montage mot kabelränna eller vägg med Access Väggfäste. Stansning c100. ål Ø3,3 mm c300. L=3000 mm Black 24,00 8 * Access Bärprofil påhäng 1,0 mm galvaniserat stål, Svart. För påhäng på kabelrännan. Stansning c100 mm. L=3000 mm Black 24,00 8 * Access Monteringsskruv Monteringsskruv med inbyggd taggbricka både på skruv och mutter. Access Pendelskena 2,0 mm galvaniserat stål. L=3000 mm. ålmodul c25 mm. L=3000 mm.. 50 * * Access Takpendel 2,6 mm galvaniserat stål. Medför tillgänglighet i hela rännbredden från ett håll. Även för montage av Access frieze. L=750 mm Access Vinkelfäste 4,0 mm galvaniserat stål. Takfäste för Access Pendelskena 0204 i fasta takmaterial.. * Access Väggfäste Väggfäste, tj=3,0 mm, inkl. korgmutter och skruv för montering av Access Universalprofil mot vägg. Justerbarhet 25 mm i höjdled och 15 mm i sidled. Black 25 *
2 Access Väggkonsol Galv. stål. För montage av Accessprofiler mot vägg. L=400 mm.. * Connect Tillbehör - Connect Clips Produkt Connect Armaturclips Armaturclips för Focus A, Dg, Ds, E och Lp, Master Rigid Dp samt Gedina A/E och Advantage A/E med T24. Lackerat stål, korrosivitetkategori C3. Tillåten belastning 50 N. Connect Armaturclips Armaturclips för Focus A/E och Gedina A/E med T15. Lackerat stål, korrosivitetkategori C3. Tillåten belastning 50 N. Connect white Connect white 10 * * Connect Armaturclips Armaturclips för Master Ds med T24 D. Lackerat stål, korrosivitetkategori C3. Tillåten belastning 50 N. Connect white 10 * Connect Baffelclips Clips för montering av ygiene Baffle. Lackerat stål, korrosivitetskategori C3. Tillåten belastning 50 N. Connect white 100 * Connect Clips 100/20 Rostfritt fjäderstål med plasttassar. För fasthållning av Flexiform absorbenter mot huvudprofil. 100 * Connect Clips 100/40 Rostfritt fjäderstål. För fasthållning av Ecophon 40 mm produkter. 100 * Connect Clips 20 Demo. C4 Rostfritt fjäderstål. För fasthållning av Ecophon 20 mm produkter. Demonterbar från undersidan. För ygiene installationer rekommenderas ygiene Inspection * Connect Clips 20 ygiene Plast. För Ecophon ygiene 20 mm produkter. Demonterbar från ovansidan.. 50 * Connect Clips 40 ygiene Rostfritt fjäderstål. För fasthållning av ygiene 40 mm produkter. Demonterbar från ovansidan.. 50 * Connect Clips 40 ygiene C4 Rostfritt fjäderstål. För fasthållning av ygiene 40 mm produkter. Demonterbar från ovansidan.. 50 * Connect Clips Avlastning 5/20 Rostfritt fjäderstål. Används tillsammans med Connect Avlastningsprofil. Vändbart. Passar för Focus A, Master Rigid A samt Focus Ds, Dg, Lp, Master Rigid Dp.. 75 * Connect Clips Dg kant Rostfritt fjäderstål. För fixering av Focus Dg 1200x1200 mm i Connect T24 bärverk.. 12 *
3 Connect Clips Dg/Ds20 upplag Upplagsclips av galvaniserat stål för passbitar av Focus Dg, Focus Ds och Focus Lp tj=20 mm.. 50 * Connect Clips Dg25 upplag Upplagsclips av galvaniserat stål för passbitar av Focus Dg 1200x1200, tj=25 mm. 50 * Connect Clips Ds Rostfritt fjäderstål. För fasthållning av Ecophon ygiene Labotec Ds absorbenter för att klara tryck i samband med rengöring. Absorbenterna är ändå demonterbara underifrån * Connect Clips Flexiform Styv pvc-plast. För att fixera Flexiformskivan mot välvd profil * Connect Clips Universal Plast. För fasthållning av absorbenter med upplagskant 5-20 mm. 500 * Connect Distansfjäder D Clips av fjäderstål för positionering av produkter med kant Lp. Endast för Connect uvudprofil D * Connect End Fixing Plate Galv. stål. För Ecophon Focus D XL i korridormontage * Connect old down clip A Rostfritt fjäderstål. Används för att hålla fast Ecophon Master A Rigid plattor, men samtidigt vara fullt demonterbara * Connect old down clip E Rostfritt fjäderstål. Används för att hålla fast Ecophon Master Rigid E absorbenter, men är samtidigt fullt demonterbara. 46, * Connect Passbitsclips Focus Ds För låsning av passbitar mot vägglist i Ds-system * Connect Stoppclips Plast. För fixering av kant Ds 1200x1200 längs huvudprofilen * Connect Tryckstag För slagtåliga installationer med Super G. Varje tryckstag kräver två sprintar (medföljer) för låsning mot Connect uvudprofil. L=650 mm. Connect Väggdistansfjäder Väggdistansfjäder används för att positionera kant Lp passbitar i bärverket * , * Connect Väggfjäder Fjäderstål. För låsning av passbitar *

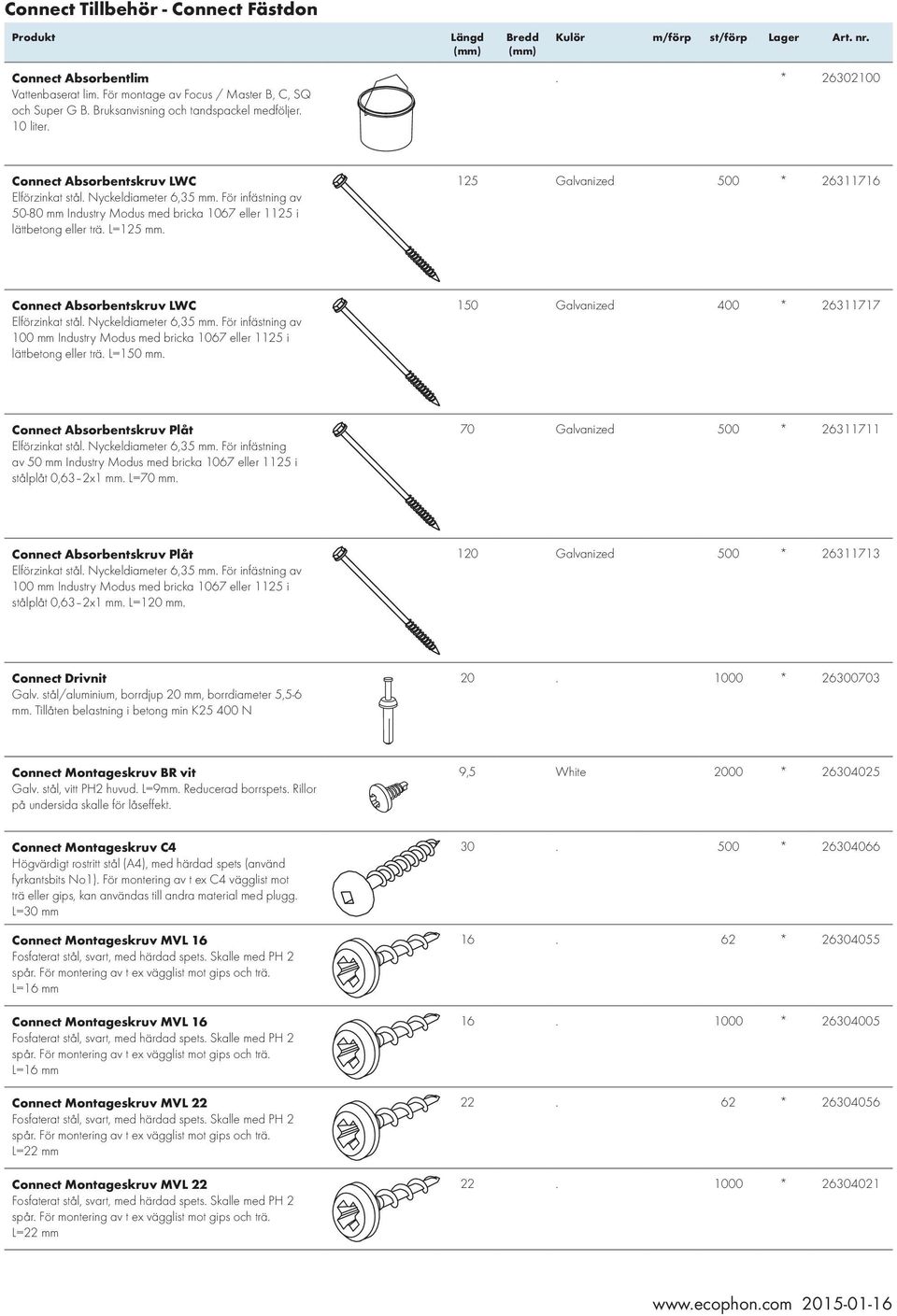

4 Connect Tillbehör - Connect Fästdon Produkt Connect Absorbentlim Vattenbaserat lim. För montage av Focus / Master B, C, SQ och Super G B. Bruksanvisning och tandspackel medföljer. 10 liter.. * Connect Absorbentskruv LWC Elförzinkat stål. Nyckeldiameter 6,35 mm. För infästning av mm Industry Modus med bricka 1067 eller 1125 i lättbetong eller trä. L=125 mm. 125 Galvanized 500 * Connect Absorbentskruv LWC Elförzinkat stål. Nyckeldiameter 6,35 mm. För infästning av 100 mm Industry Modus med bricka 1067 eller 1125 i lättbetong eller trä. L=150 mm. 150 Galvanized 400 * Connect Absorbentskruv Plåt Elförzinkat stål. Nyckeldiameter 6,35 mm. För infästning av 50 mm Industry Modus med bricka 1067 eller 1125 i stålplåt 0,63 2x1 mm. L=70 mm. 70 Galvanized 500 * Connect Absorbentskruv Plåt Elförzinkat stål. Nyckeldiameter 6,35 mm. För infästning av 100 mm Industry Modus med bricka 1067 eller 1125 i stålplåt 0,63 2x1 mm. L=120 mm. 120 Galvanized 500 * Connect Drivnit Galv. stål/aluminium, borrdjup 20 mm, borrdiameter 5,5-6 mm. Tillåten belastning i betong min K N * Connect Montageskruv BR vit Galv. stål, vitt P2 huvud. L=9mm. Reducerad borrspets. Rillor på undersida skalle för låseffekt. 9,5 White 2000 * Connect Montageskruv C4 ögvärdigt rostritt stål (A4), med härdad spets (använd fyrkantsbits No1). För montering av t ex C4 vägglist mot trä eller gips, kan användas till andra material med plugg. L=30 mm Connect Montageskruv MVL 16 Fosfaterat stål, svart, med härdad spets. Skalle med P 2 spår. För montering av t ex vägglist mot gips och trä. L=16 mm Connect Montageskruv MVL 16 Fosfaterat stål, svart, med härdad spets. Skalle med P 2 spår. För montering av t ex vägglist mot gips och trä. L=16 mm Connect Montageskruv MVL 22 Fosfaterat stål, svart, med härdad spets. Skalle med P 2 spår. För montering av t ex vägglist mot gips och trä. L=22 mm Connect Montageskruv MVL 22 Fosfaterat stål, svart, med härdad spets. Skalle med P 2 spår. För montering av t ex vägglist mot gips och trä. L=22 mm * * * * *

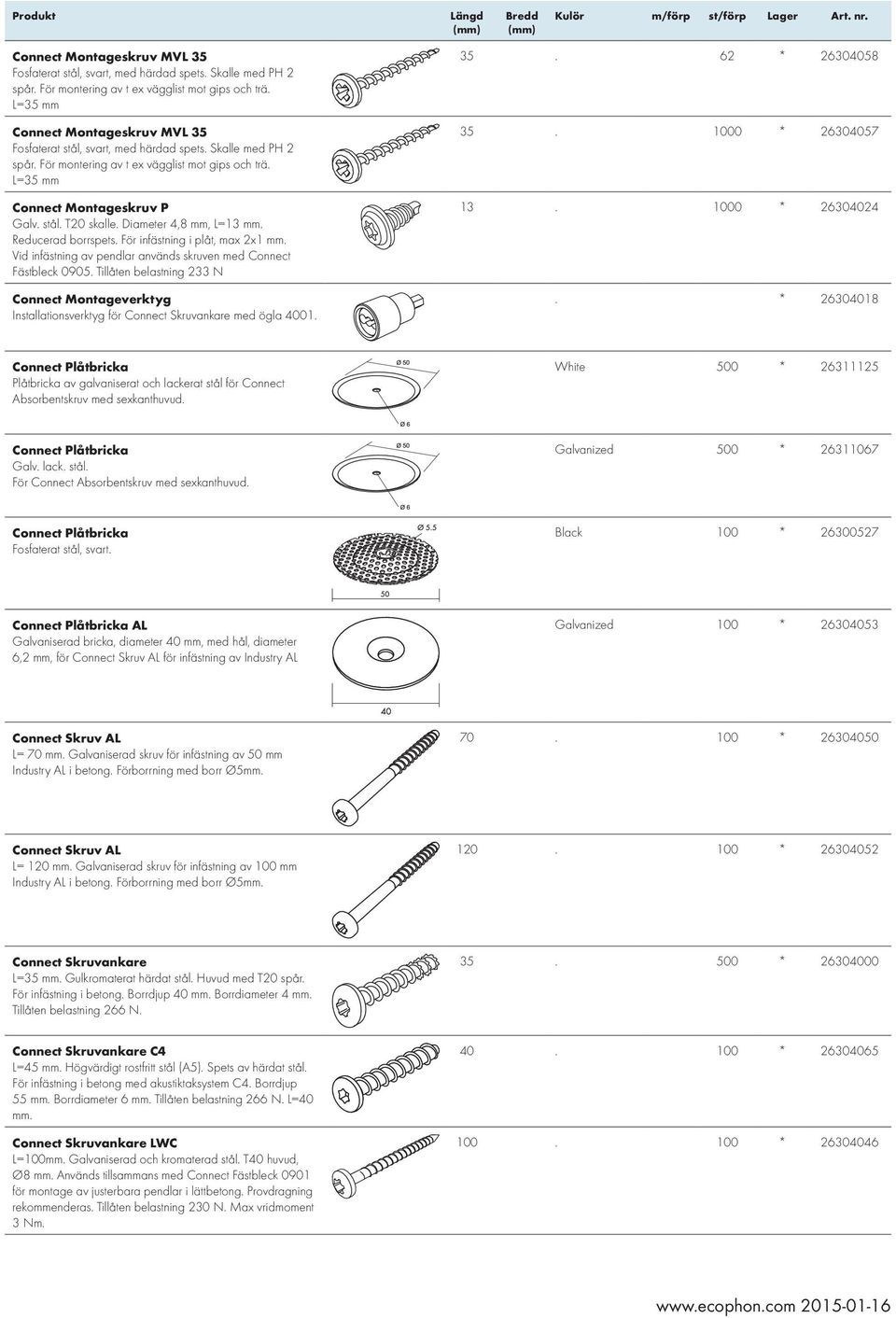

5 Connect Montageskruv MVL 35 Fosfaterat stål, svart, med härdad spets. Skalle med P 2 spår. För montering av t ex vägglist mot gips och trä. L=35 mm Connect Montageskruv MVL 35 Fosfaterat stål, svart, med härdad spets. Skalle med P 2 spår. För montering av t ex vägglist mot gips och trä. L=35 mm Connect Montageskruv P Galv. stål. T20 skalle. Diameter 4,8 mm, L=13 mm. Reducerad borrspets. För infästning i plåt, max 2x1 mm. Vid infästning av pendlar används skruven med Connect Fästbleck Tillåten belastning 233 N Connect Montageverktyg Installationsverktyg för Connect Skruvankare med ögla * * * * Connect Plåtbricka Plåtbricka av galvaniserat och lackerat stål för Connect Absorbentskruv med sexkanthuvud. White 500 * Connect Plåtbricka Galv. lack. stål. För Connect Absorbentskruv med sexkanthuvud. Galvanized 500 * Connect Plåtbricka Fosfaterat stål, svart. Black 100 * Connect Plåtbricka AL Galvaniserad bricka, diameter 40 mm, med hål, diameter 6,2 mm, för Connect Skruv AL för infästning av Industry AL Galvanized 100 * Connect Skruv AL L= 70 mm. Galvaniserad skruv för infästning av 50 mm Industry AL i betong. Förborrning med borr Ø5mm * Connect Skruv AL L= 120 mm. Galvaniserad skruv för infästning av 100 mm Industry AL i betong. Förborrning med borr Ø5mm * Connect Skruvankare L=35 mm. Gulkromaterat härdat stål. uvud med T20 spår. För infästning i betong. Borrdjup 40 mm. Borrdiameter 4 mm. Tillåten belastning 266 N * Connect Skruvankare C4 L=45 mm. ögvärdigt rostfritt stål (A5). Spets av härdat stål. För infästning i betong med akustiktaksystem C4. Borrdjup 55 mm. Borrdiameter 6 mm. Tillåten belastning 266 N. L=40 mm. Connect Skruvankare LWC L=100mm. Galvaniserad och kromaterad stål. T40 huvud, Ø8 mm. Används tillsammans med Connect Fästbleck 09 för montage av justerbara pendlar i lättbetong. Provdragning rekommenderas. Tillåten belastning 230 N. Max vridmoment 3 Nm * *

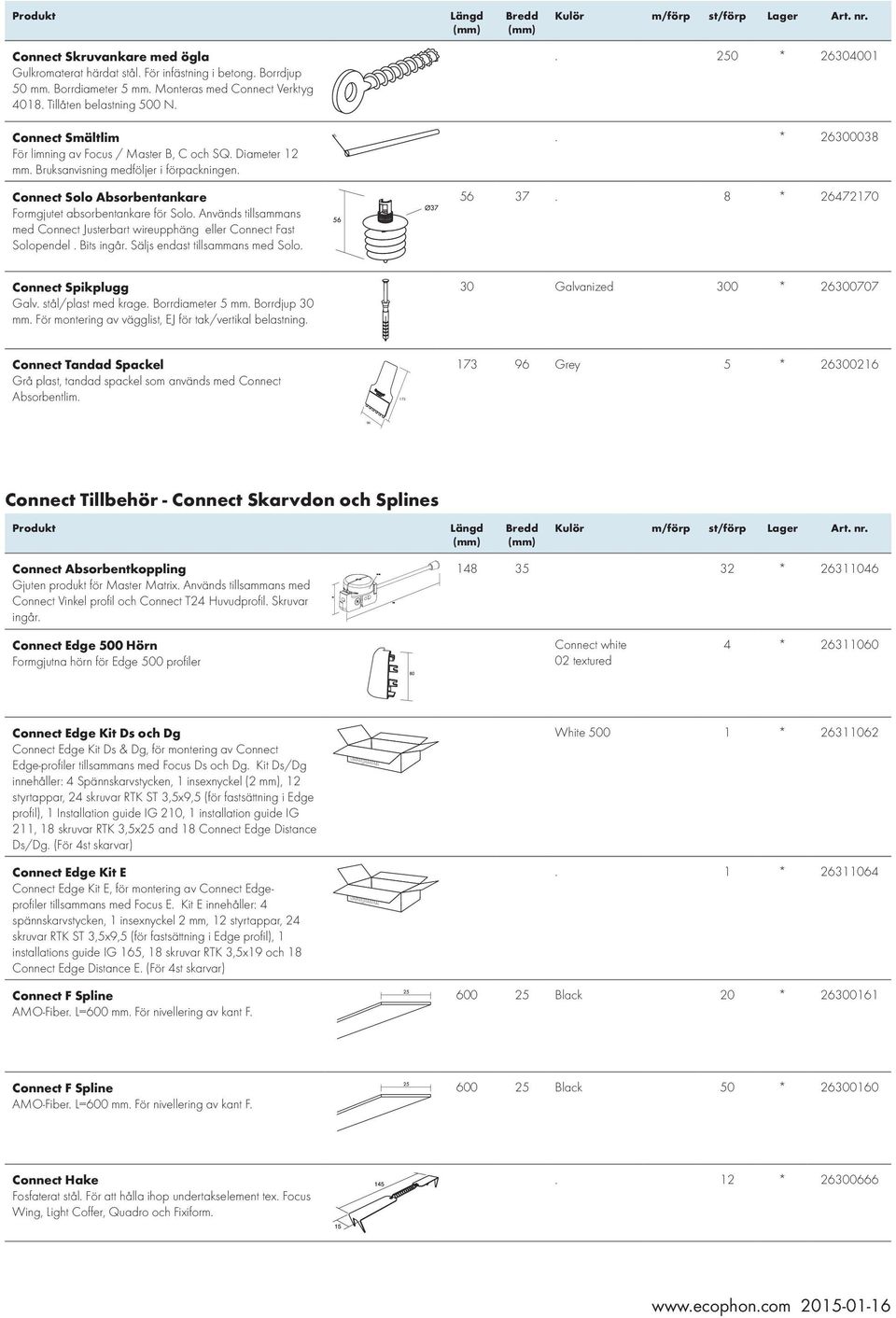

6 Connect Skruvankare med ögla Gulkromaterat härdat stål. För infästning i betong. Borrdjup 50 mm. Borrdiameter 5 mm. Monteras med Connect Verktyg 48. Tillåten belastning 500 N * Connect Smältlim För limning av Focus / Master B, C och SQ. Diameter 12 mm. Bruksanvisning medföljer i förpackningen. Connect Solo Absorbentankare Formgjutet absorbentankare för Solo. Används tillsammans med Connect Justerbart wireupphäng eller Connect Fast Solopendel. Bits ingår. Säljs endast tillsammans med Solo. 7. * * Connect Spikplugg Galv. stål/plast med krage. Borrdiameter 5 mm. Borrdjup 30 mm. För montering av vägglist, EJ för tak/vertikal belastning. 30 Galvanized 300 * Connect Tandad Spackel Grå plast, tandad spackel som används med Connect Absorbentlim Grey 5 * Connect Tillbehör - Connect Skarvdon och Splines Produkt Connect Absorbentkoppling Gjuten produkt för Master Matrix. Används tillsammans med Connect Vinkel profil och Connect T24 uvudprofil. Skruvar ingår * Connect Edge 500 örn Formgjutna hörn för Edge 500 profiler Connect white 02 textured 4 * Connect Edge Kit Ds och Dg Connect Edge Kit Ds & Dg, för montering av Connect Edge-profiler tillsammans med Focus Ds och Dg. Kit Ds/Dg innehåller: 4 Spännskarvstycken, 1 insexnyckel (2 mm), 12 styrtappar, 24 skruvar RTK ST 3,5x9,5 (för fastsättning i Edge profil), 1 Installation guide IG 210, 1 installation guide IG 211, 18 skruvar RTK 3,5x25 and 18 Connect Edge Distance Ds/Dg. (För 4st skarvar) Connect Edge Kit E Connect Edge Kit E, för montering av Connect Edgeprofiler tillsammans med Focus E. Kit E innehåller: 4 spännskarvstycken, 1 insexnyckel 2 mm, 12 styrtappar, 24 skruvar RTK ST 3,5x9,5 (för fastsättning i Edge profil), 1 installations guide IG 165, 18 skruvar RTK 3,5x19 och 18 Connect Edge Distance E. (För 4st skarvar) Connect F Spline AMO-Fiber. L=600 mm. För nivellering av kant F. White * * Black 20 * Connect F Spline AMO-Fiber. L=600 mm. För nivellering av kant F Black 50 * Connect ake Fosfaterat stål. För att hålla ihop undertakselement tex. Focus Wing, Light Coffer, Quadro och Fixiform.. 12 *
7 Connect L-koppling Galvaniserat stål. För koppling av T-profiler i 90 grader. Säkerställer modulmått (600 mm) om den kopplas till kopplingshål. Galvanized 50 * Connect Screen koppling Plast detalj, för ihopkoppling av två Ecophon Akusto skärmar Grey 2 * Connect Skarvbleck För Solo Baffleprofil. Connect white 50 * Connect Splines Plast. För nivåfixering av skarvar vid montage av kant C och F. Connect Splines 0002 För OWA våtpressade produkter, kant C montage. Black 100 * * Connect Struktur I-koppling Formsprutad ABS Plast, används för att skarva strukturprofiler ,2 Connect grey 04 2 * Connect Struktur I-koppling Formsprutad ABS Plast, används för att skarva strukturprofiler ,2 Connect grey 03 2 * Connect Struktur T-koppling Formsprutad ABS Plast, används för ett möte mellan tre strukturprofiler Connect grey 04 2 * Connect Struktur T-koppling Formsprutad ABS Plast, används för ett möte mellan tre strukturprofiler Connect grey 03 2 * Connect Struktur X-koppling Formsprutad ABS Plast, används för ett möte mellan fyra strukturprofiler Connect grey 04 2 * Connect Struktur X-koppling Formsprutad ABS Plast, används för ett möte mellan fyra strukturprofiler Connect grey 03 2 * Connect Struktur Ändkoppling Formsprutad ABS Plast, används för att avsluta strukturprofiler ,2 Connect grey 04 8 * Connect Struktur Ändkoppling Formsprutad ABS Plast, används för att avsluta strukturprofiler ,2 Connect grey 03 8 * Connect Styrstift Styrstift för linjering av Solo Baffle och för en distans på 6 mm mellan varje baffel. White 100 * Connect Thinline-skarv Formsprutad ABS Plast, används för att skarva Thinline profiler *

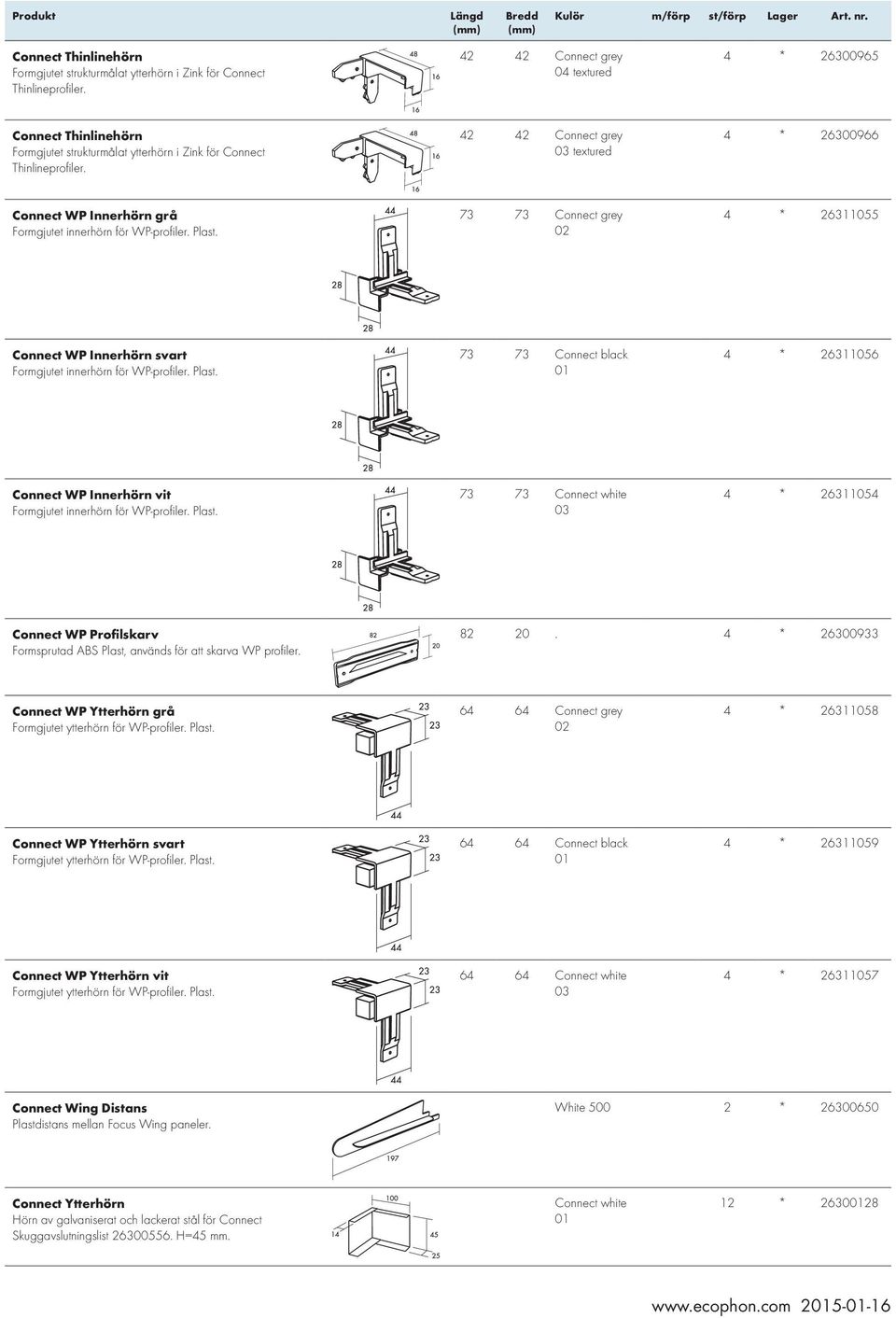

8 Connect Thinlinehörn Formgjutet strukturmålat ytterhörn i Zink för Connect Thinlineprofiler Connect grey 04 textured 4 * Connect Thinlinehörn Formgjutet strukturmålat ytterhörn i Zink för Connect Thinlineprofiler Connect grey 03 textured 4 * Connect WP Innerhörn grå Formgjutet innerhörn för WP-profiler. Plast Connect grey 02 4 * Connect WP Innerhörn svart Formgjutet innerhörn för WP-profiler. Plast Connect black 4 * Connect WP Innerhörn vit Formgjutet innerhörn för WP-profiler. Plast Connect white 03 4 * Connect WP Profilskarv Formsprutad ABS Plast, används för att skarva WP profiler * Connect WP Ytterhörn grå Formgjutet ytterhörn för WP-profiler. Plast Connect grey 02 4 * Connect WP Ytterhörn svart Formgjutet ytterhörn för WP-profiler. Plast Connect black 4 * Connect WP Ytterhörn vit Formgjutet ytterhörn för WP-profiler. Plast Connect white 03 4 * Connect Wing Distans Plastdistans mellan Focus Wing paneler. White * Connect Ytterhörn örn av galvaniserat och lackerat stål för Connect Skuggavslutningslist =45 mm. Connect white 12 *
9 Connect Ytterhörn örn av galvaniserat och lackerat stål för Connect Skuggavslutningslist =75 mm. Connect white 12 * Connect Ytterhörn örn av galvaniserat och lackerat stål för Connect Skuggavslutningslist =94 mm. Connect white 12 * Connect Tillbehör - Connect Trälister Produkt Connect Avslutningslist Trä MDF-board, vitlackerad. Avslutningslist för frihängande enheter. Monteras på huvudprofil. L=2500 mm White 15,00 6 * Connect Träavslutningslist MDF-board, vitlackerad. För fältmontage av Focus B, C och F. L=2500 mm. Connect Träavslutningslist MDF-board, vitlackerad. För fältmontage av Master B, C och F samt Super G B. L=3000 mm White 10,00 4 * White 12,00 4 * Connect Tillbehör - Connect Upphängningar Produkt Connect Ambitfäste Galv. stål. För montage av Industry Ambit och för fixering Akusto Wall C i Thinline montage. 100 * Connect Direktfäste Galv. höghållfasthetsstål, =44 mm. Ger total konstruktionshöjd 50 mm vid installation med Connect uvudprofil. Tillåten belastning 233 N. 44 Galvanized 100 * Connect Direktfäste Galv. höghållfasthetsstål. =74 mm. Ger total konstruktionshöjd 80 mm vid installation med Connect uvudprofil. Tillåten belastning 233 N. 74 Galvanized 100 * Connect Direktfäste Galv. höghållfasthetsstål, =94 mm. Ger total konstruktionshöjd 100 mm vid installation med Connect uvudprofil. Tillåten belastning 233 N. 94 Galvanized 100 * Connect Direktfäste Justerbart Galv. stål. För direktmontage av Connect uvudprofil. Bits till Torx T20 ingår. Tillåten belastning 233 N. Konstruktionshöjd () mellan mm Galvanized 50 *
10 Connect Direktfäste Justerbart Galv. stål. För direktmontage av Connect uvudprofil. Bits till Torx T20 ingår. Tillåten belastning 233 N. Konstruktionshöjd () mellan mm Galvanized 50 * Connect Direktfäste Justerbart Galv. stål. För direktmontage av Connect uvudprofil. Bits till Torx T20 ingår. Tillåten belastning 233 N. Konstruktionshöjd () mellan mm Galvanized 50 * Connect Direktfäste Justerbart Galv. stål. För direktmontage av Connect uvudprofil. Bits till Torx T20 ingår. Tillåten belastning 233 N. Konstruktionshöjd () mellan mm Galvanized 50 * Connect Direktfäste Justerbart Galv. stål. För direktmontage av Connect uvudprofil. Bits till Torx T20 ingår. Tillåten belastning 233 N. Konstruktionshöjd () mellan mm Galvanized 50 * Connect Direktfäste vägg Galv. höghållfasthetsstål. För uppfästning av Connect uvudprofiler mot vägg. Total konstruktionshöjd 104 mm vid installation med Connect uvudprofil. Tillåten belastning 233 N. Galvanized 50 * Connect Friezefäste Galv. stål. För montage mot vägg utan vägglist * Connect Fästbleck Galv. stål. För montage av Akusto Wall A med Avslutningslist * Connect Fästbleck Galv. stål. För montage av Connect WP-profil * Connect Fästbleck Galv. stål. För direktmontage av kant C produkter. 100 * Connect Fästbleck Galv.stål. För direktmontage av OWA våtpressat, kant C. Ø=5,1mm 13, * ,7 Connect Fästbleck C3 Rostfritt stål. För infästning av Justerbar pendel C3. Korrosivitetsklass C * Connect Fästbleck C4 Rostfritt stål. För infästning av Justerbar pendel C4. Korrosivitetsklass C * Connect Fästbleck Focus F Galv. stål. För montage av Ecophon Focus F mot betong. =6 mm *

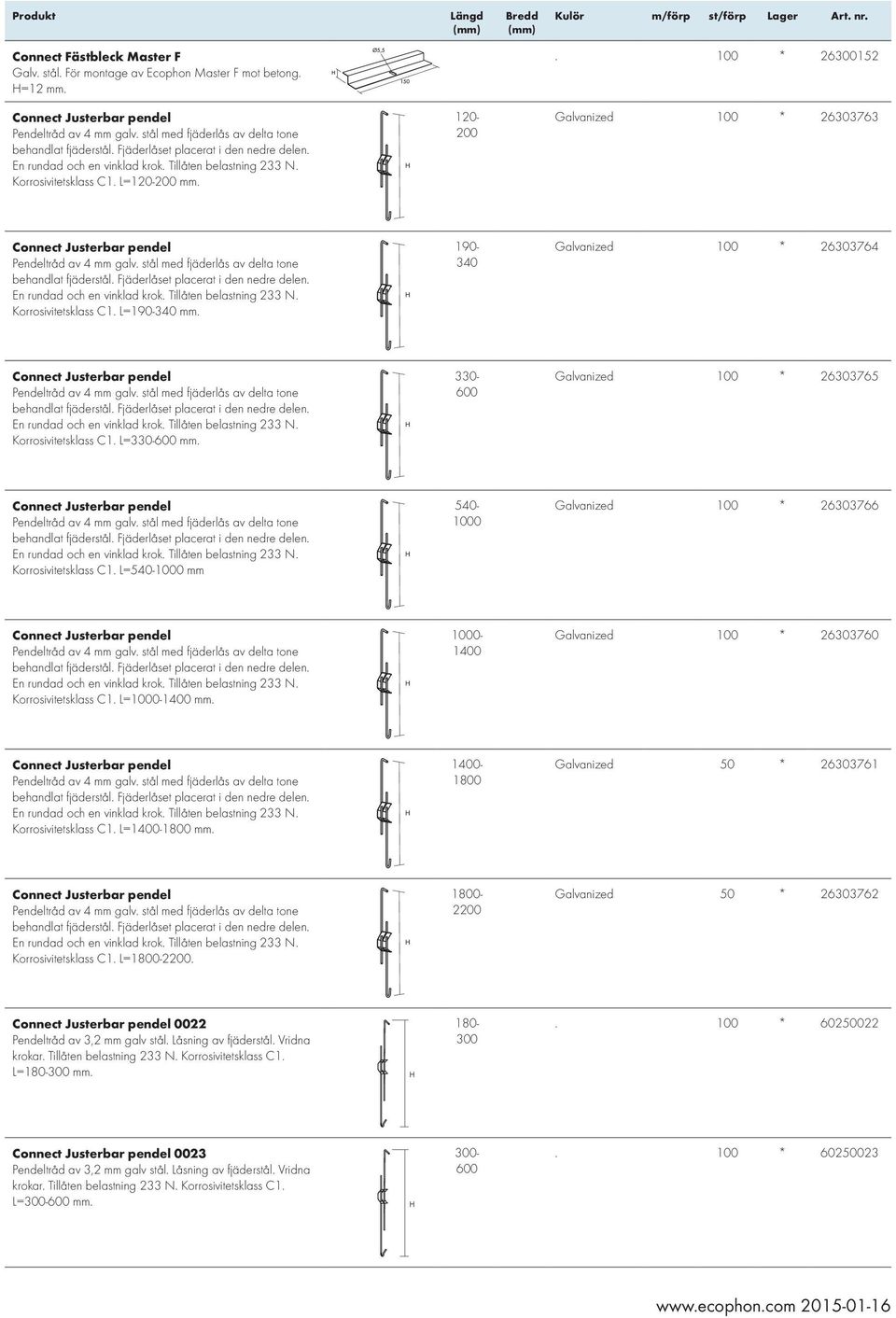

11 Connect Fästbleck Master F Galv. stål. För montage av Ecophon Master F mot betong. =12 mm * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 50 * Connect Justerbar pendel En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= Galvanized 50 * Connect Justerbar pendel 0022 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0023 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm *

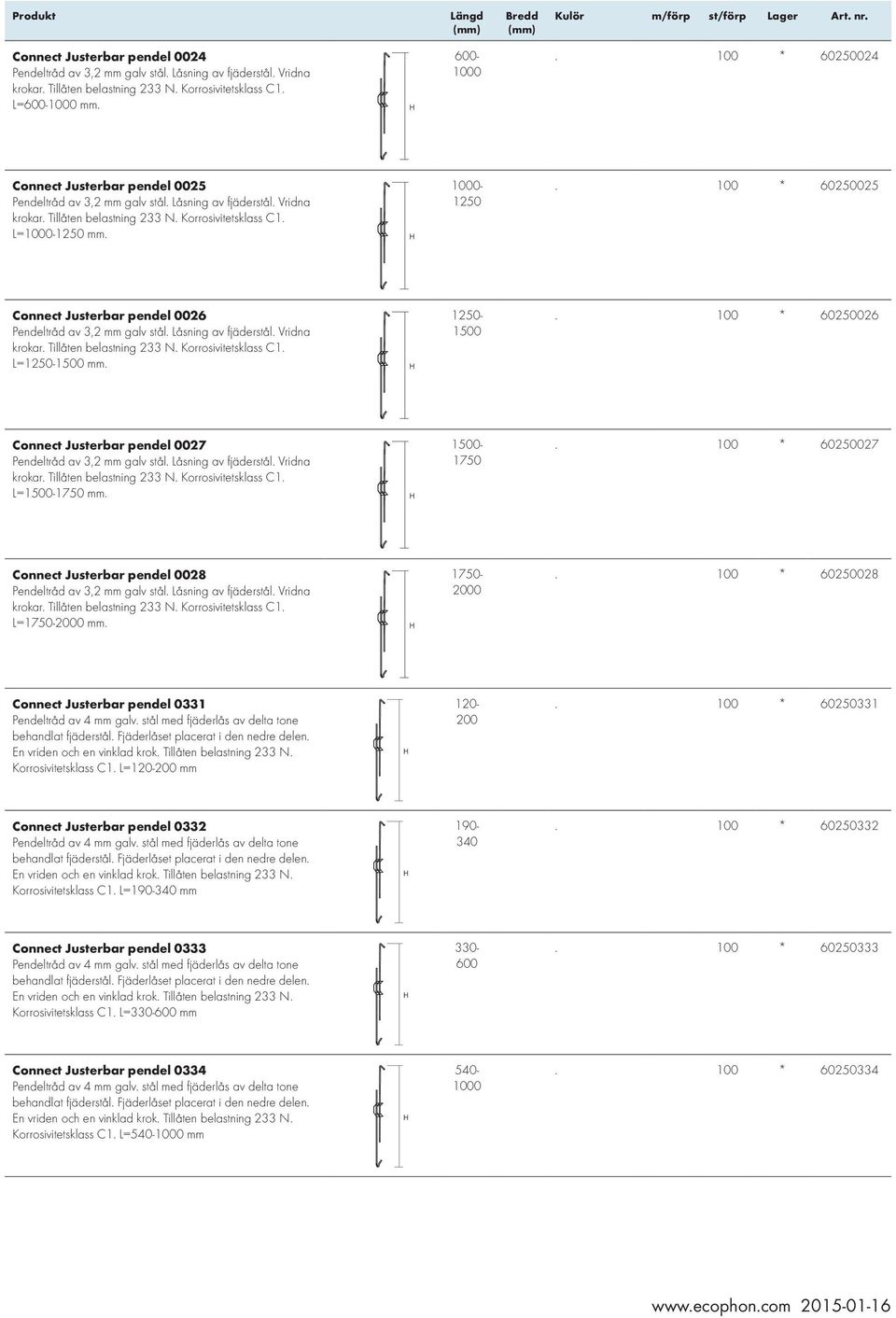

12 Connect Justerbar pendel 0024 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0025 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0026 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0027 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0028 Pendeltråd av 3,2 mm galv stål. Låsning av fjäderstål. Vridna krokar. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0331 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0332 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0333 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0334 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm *

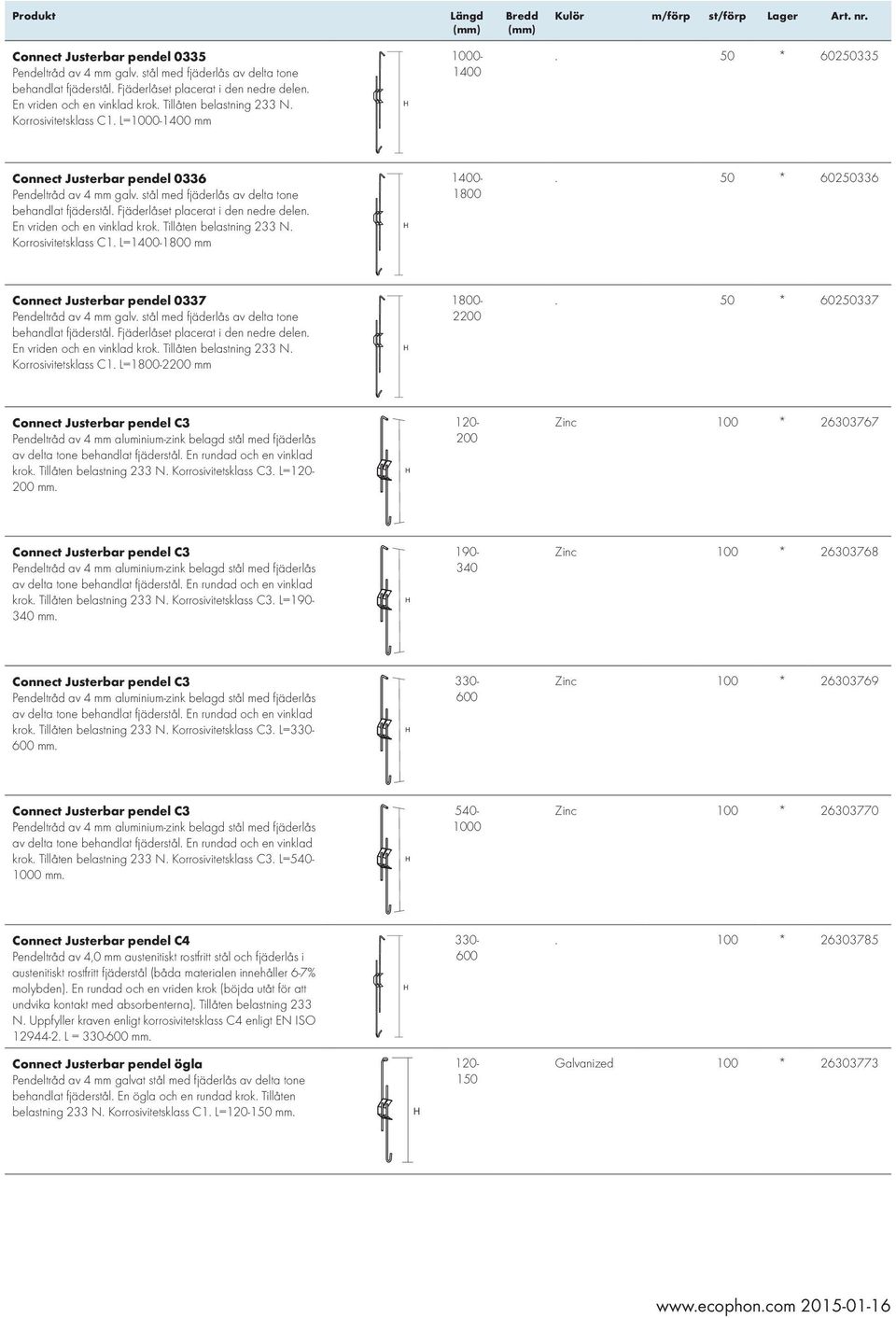

13 Connect Justerbar pendel 0335 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0336 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel 0337 En vriden och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm * Connect Justerbar pendel C3 Pendeltråd av 4 mm aluminium-zink belagd stål med fjäderlås av delta tone behandlat fjäderstål. En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C3. L= mm Zinc 100 * Connect Justerbar pendel C3 Pendeltråd av 4 mm aluminium-zink belagd stål med fjäderlås av delta tone behandlat fjäderstål. En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C3. L= mm Zinc 100 * Connect Justerbar pendel C3 Pendeltråd av 4 mm aluminium-zink belagd stål med fjäderlås av delta tone behandlat fjäderstål. En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C3. L= mm Zinc 100 * Connect Justerbar pendel C3 Pendeltråd av 4 mm aluminium-zink belagd stål med fjäderlås av delta tone behandlat fjäderstål. En rundad och en vinklad krok. Tillåten belastning 233 N. Korrosivitetsklass C3. L= mm Zinc 100 * Connect Justerbar pendel C4 Pendeltråd av 4,0 mm austenitiskt rostfritt stål och fjäderlås i austenitiskt rostfritt fjäderstål (båda materialen innehåller 6-7% molybden). En rundad och en vriden krok (böjda utåt för att undvika kontakt med absorbenterna). Tillåten belastning 233 N. Uppfyller kraven enligt korrosivitetsklass C4 enligt EN ISO L = mm * Connect Justerbar pendel ögla Pendeltråd av 4 mm galvat stål med fjäderlås av delta tone behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 *
14 Connect Justerbar pendel ögla Pendeltråd av 4 mm galvat stål med fjäderlås av delta tone behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel ögla Pendeltråd av 4 mm galvat stål med fjäderlås av delta tone behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel ögla Pendeltråd av 4 mm galvat stål med fjäderlås av delta tone behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel ögla Pendeltråd av 4 mm galvat stål med fjäderlås av delta tone behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 100 * Connect Justerbar pendel ögla behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 50 * Connect Justerbar pendel ögla Pendeltråd av 4 mm galvat stål med fjäderlås av delta tone behandlat fjäderstål. En ögla och en rundad krok. Tillåten belastning 233 N. Korrosivitetsklass C1. L= mm Galvanized 50 * Connect Nonius pendel underdel Galv. stål. =110 mm. För Super G Plus montage. 134 Galvanized 100 * Connect Nonius pendel, överdel Galv. stål, L=240 mm med justerbar del om 170 mm. Längre pendlar (L= mm) på förfrågan. 240 Galvanized 100 * Connect Pendelfjäderlås Fjäderlås i svart fosfaterat fjäderstål. För Connect Justerbar Pendel och Connect Pendeltråd. Korrosivitet klass C * Connect Pendelfäste Rostfritt fjäderstål. Underlättar montage av Justerbar pendel mot Connect uvudprofil. Tillåten belastning 233 N. Korrosionsklass C * Connect Pendeltråd Galv. stål, ø 4,0 mm. För förlängning av Justerbar pendel. L=3000 mm *

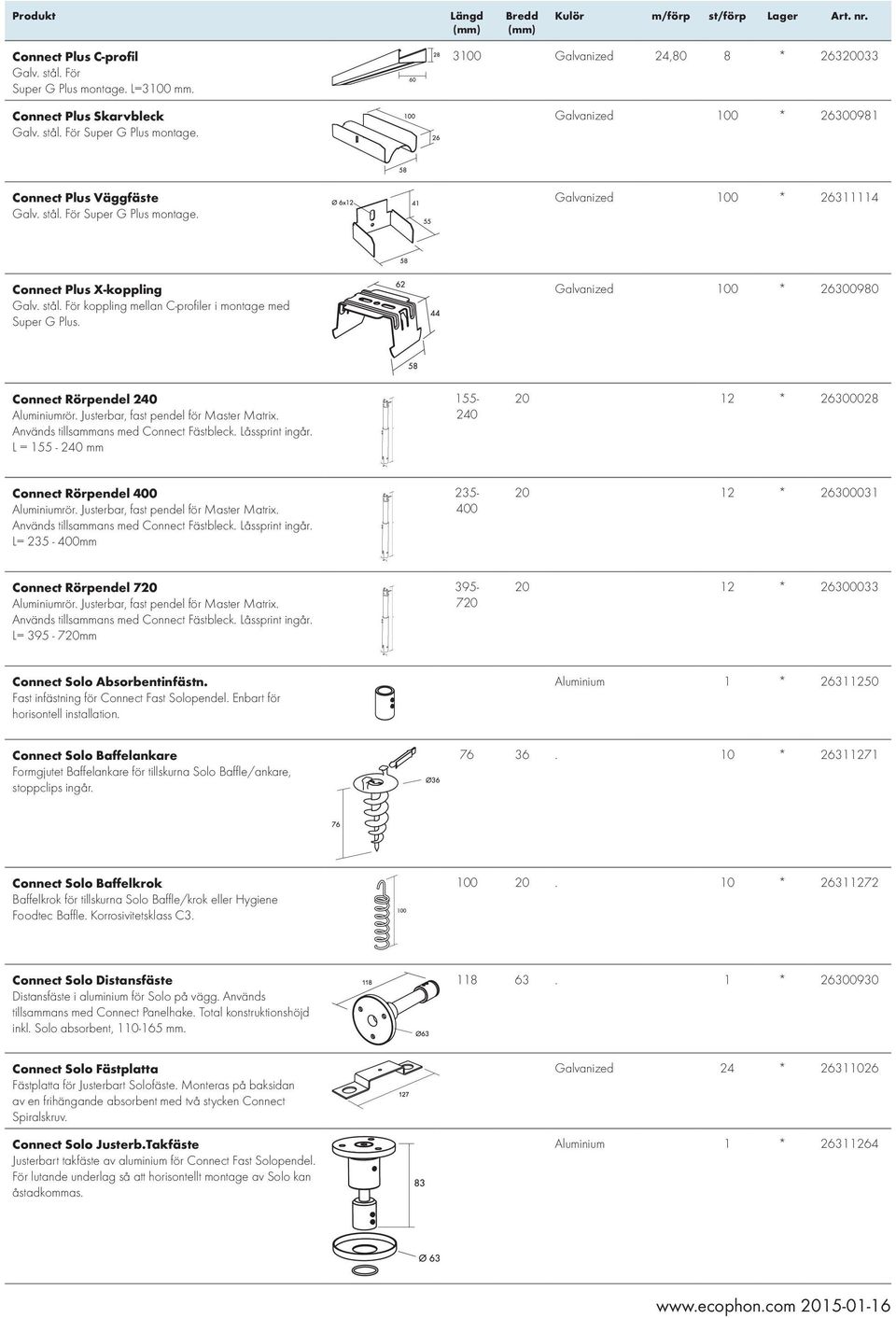

15 L L L Produkt Connect Plus C-profil Galv. stål. För Super G Plus montage. L=3100 mm. Connect Plus Skarvbleck Galv. stål. För Super G Plus montage Galvanized 24,80 8 * Galvanized 100 * Connect Plus Väggfäste Galv. stål. För Super G Plus montage. Galvanized 100 * Connect Plus X-koppling Galv. stål. För koppling mellan C-profiler i montage med Super G Plus. Galvanized 100 * Connect Rörpendel 240 Aluminiumrör. Justerbar, fast pendel för Master Matrix. Används tillsammans med Connect Fästbleck. Låssprint ingår. L = mm * Connect Rörpendel 400 Aluminiumrör. Justerbar, fast pendel för Master Matrix. Används tillsammans med Connect Fästbleck. Låssprint ingår. L= mm * Connect Rörpendel 720 Aluminiumrör. Justerbar, fast pendel för Master Matrix. Används tillsammans med Connect Fästbleck. Låssprint ingår. L= mm * Connect Solo Absorbentinfästn. Fast infästning för Connect Fast Solopendel. Enbart för horisontell installation. Aluminium 1 * Connect Solo Baffelankare Formgjutet Baffelankare för tillskurna Solo Baffle/ankare, stoppclips ingår * Connect Solo Baffelkrok Baffelkrok för tillskurna Solo Baffle/krok eller ygiene Foodtec Baffle. Korrosivitetsklass C * Connect Solo Distansfäste Distansfäste i aluminium för Solo på vägg. Används tillsammans med Connect Panelhake. Total konstruktionshöjd inkl. Solo absorbent, mm * Connect Solo Fästplatta Fästplatta för Justerbart Solofäste. Monteras på baksidan av en frihängande absorbent med två stycken Connect Spiralskruv. Connect Solo Justerb.Takfäste Justerbart takfäste av aluminium för Connect Fast Solopendel. För lutande underlag så att horisontellt montage av Solo kan åstadkommas. Galvanized 24 * Aluminium 1 *

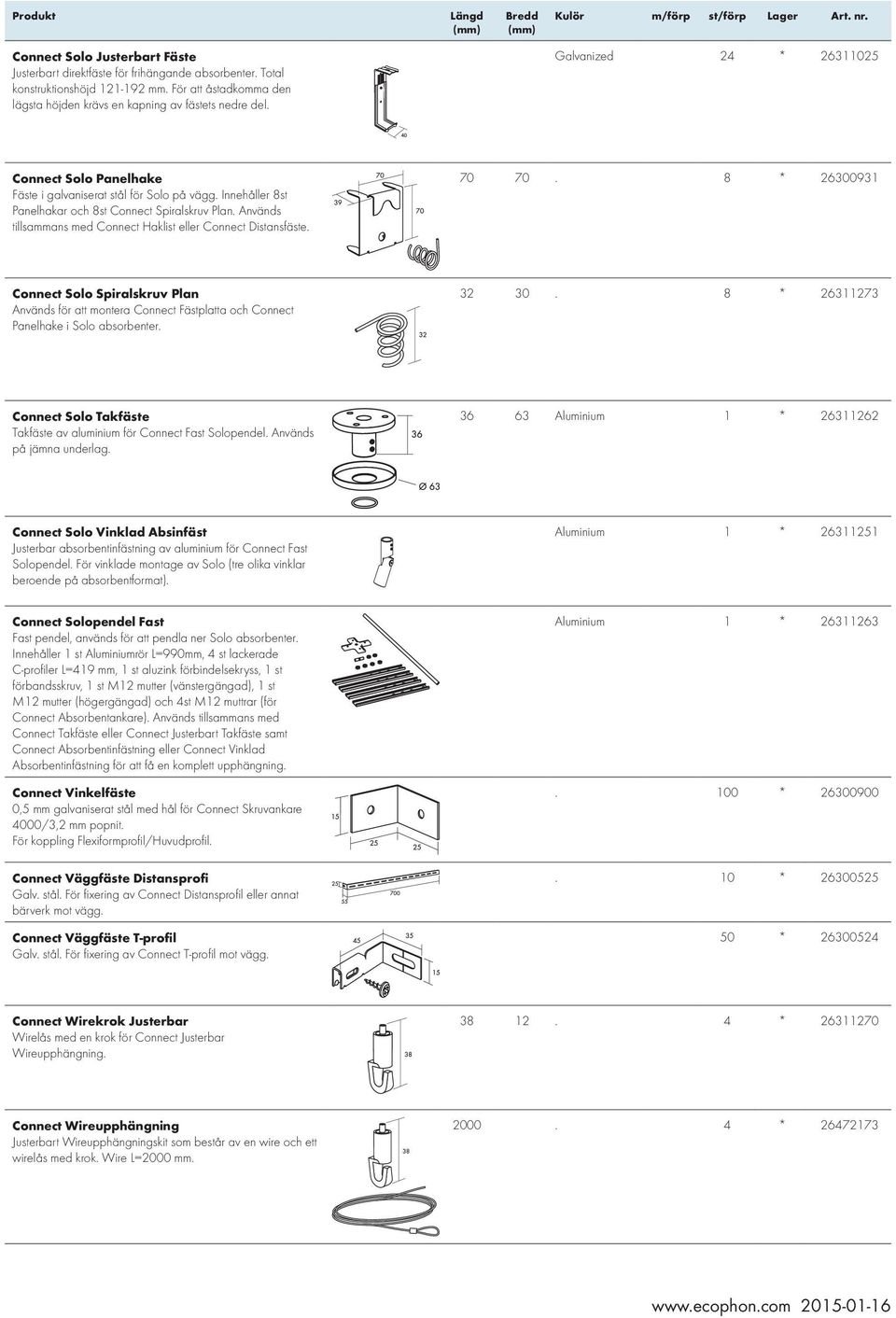

16 Connect Solo Justerbart Fäste Justerbart direktfäste för frihängande absorbenter. Total konstruktionshöjd mm. För att åstadkomma den lägsta höjden krävs en kapning av fästets nedre del. Galvanized 24 * Connect Solo Panelhake Fäste i galvaniserat stål för Solo på vägg. Innehåller 8st Panelhakar och 8st Connect Spiralskruv Plan. Används tillsammans med Connect aklist eller Connect Distansfäste * Connect Solo Spiralskruv Plan Används för att montera Connect Fästplatta och Connect Panelhake i Solo absorbenter * Connect Solo Takfäste Takfäste av aluminium för Connect Fast Solopendel. Används på jämna underlag Aluminium 1 * Connect Solo Vinklad Absinfäst Justerbar absorbentinfästning av aluminium för Connect Fast Solopendel. För vinklade montage av Solo (tre olika vinklar beroende på absorbentformat). Aluminium 1 * Connect Solopendel Fast Fast pendel, används för att pendla ner Solo absorbenter. Innehåller 1 st Aluminiumrör L=990mm, 4 st lackerade C-profiler L=419 mm, 1 st aluzink förbindelsekryss, 1 st förbandsskruv, 1 st M12 mutter (vänstergängad), 1 st M12 mutter (högergängad) och 4st M12 muttrar (för Connect Absorbentankare). Används tillsammans med Connect Takfäste eller Connect Justerbart Takfäste samt Connect Absorbentinfästning eller Connect Vinklad Absorbentinfästning för att få en komplett upphängning. Connect Vinkelfäste 0,5 mm galvaniserat stål med hål för Connect Skruvankare 4000/3,2 mm popnit. För koppling Flexiformprofil/uvudprofil. Connect Väggfäste Distansprofi Galv. stål. För fixering av Connect Distansprofil eller annat bärverk mot vägg. Connect Väggfäste T-profil Galv. stål. För fixering av Connect T-profil mot vägg. Aluminium 1 * * * * Connect Wirekrok Justerbar Wirelås med en krok för Connect Justerbar Wireupphängning * Connect Wireupphängning Justerbart Wireupphängningskit som består av en wire och ett wirelås med krok. Wire L=2000 mm *
17 Connect Wireupphängning Justerbart Wireupphängningskit som består av en wire och ett wirelås med krok. Wire L=2000 mm * Connect Wireupphängning Justerbart Wireupphängningskit som består av en wire och ett wirelås med krok. Wire L=5000 mm * Connect Wireupphängning kit Justerbart wireupphängningskit som består av 1,5 mm galvaniserad wire, justerbart låsbart wirelås med krok och en kromad takinfästning. För C1-miljöer. 43, * Connect Wireupphängning kit Justerbart wireupphängningskit som består av 1,5 mm galvaniserad wire, justerbart låsbart wirelås med krok och en kromad takinfästning. För C1-miljöer. 43, * Connect Tillbehör - Connect Övriga tillbehör Produkt Connect Absorbentlås Dp Plastbricka för låsning av kant Dp absorbenter. White 100 * Connect Demonteringsverktyg Magnetverktyg i vit plast som används vid demontering av Master Rigid A och E. White 1 * Connect Distansbro Galvaniserat stål. Justerbar Distansbro används för att överbrygga kapade Distansprofiler över installationer * Connect E-plugg T15 5,5 Plugg av galvaniserat och lackerat stål för att täcka gapet mellan T-profil och Skugglist vid montage med Gedina E T15 och Advantage E T15. 5,5 16 Connect white 100 * Connect E-plugg T15 8,5 Plugg av galvaniserat och lackerat stål för att täcka gapet mellan T-profil och Skugglist vid montage med Focus E T15. 8,5 16 Connect white 100 * Connect E-plugg T24 5,5 Plugg av galvaniserat och lackerat stål för att täcka gapet mellan T-profil och Skugglist vid montage med Gedina E T24 och Advantage E T24. 5,5 25 Connect white 100 *

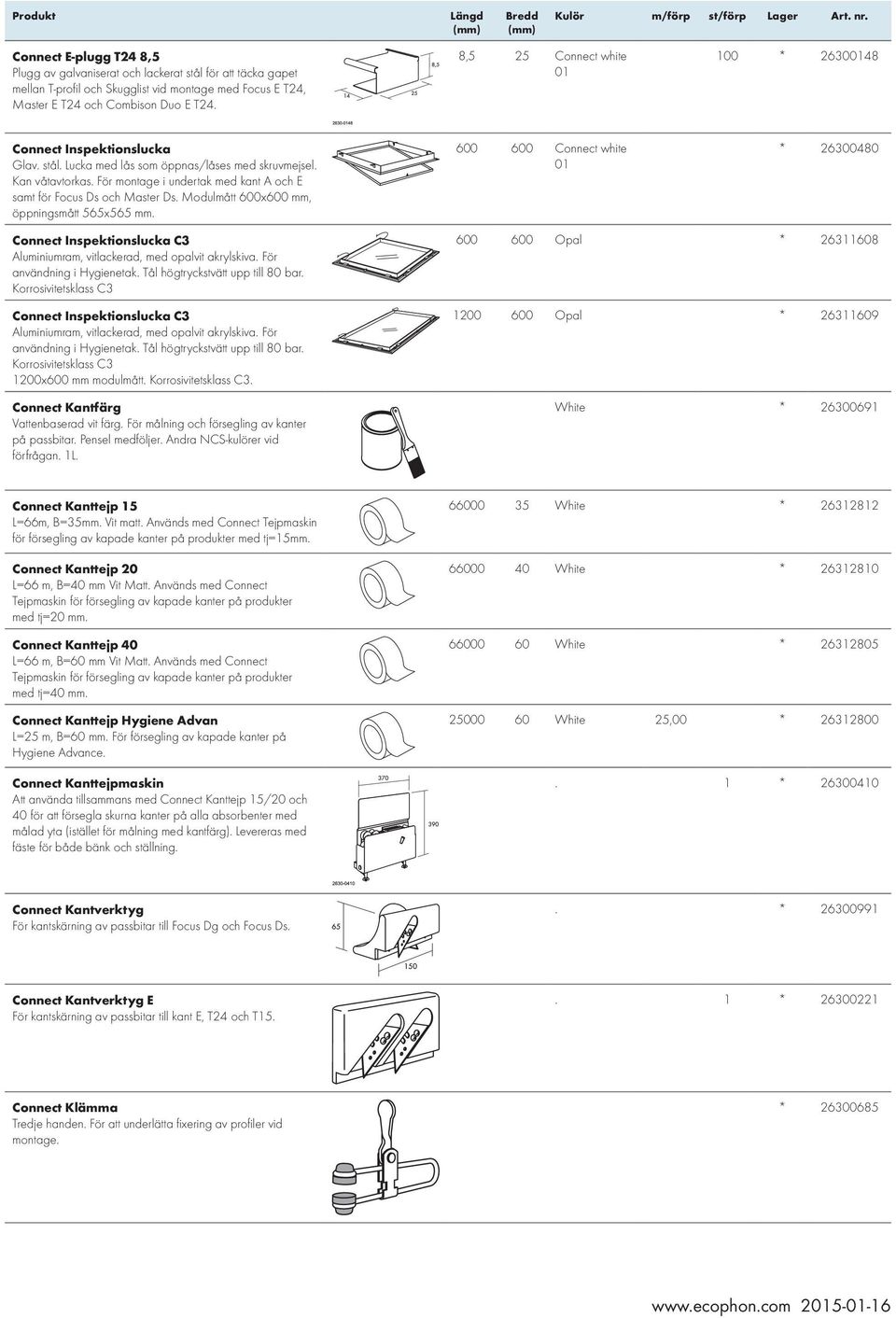

18 Connect E-plugg T24 8,5 Plugg av galvaniserat och lackerat stål för att täcka gapet mellan T-profil och Skugglist vid montage med Focus E T24, Master E T24 och Combison Duo E T24. 8,5 25 Connect white 100 * Connect Inspektionslucka Glav. stål. Lucka med lås som öppnas/låses med skruvmejsel. Kan våtavtorkas. För montage i undertak med kant A och E samt för Focus Ds och Master Ds. Modulmått 600x600 mm, öppningsmått 565x565 mm Connect white * Connect Inspektionslucka C3 Aluminiumram, vitlackerad, med opalvit akrylskiva. För användning i ygienetak. Tål högtryckstvätt upp till 80 bar. Korrosivitetsklass C3 Connect Inspektionslucka C3 Aluminiumram, vitlackerad, med opalvit akrylskiva. För användning i ygienetak. Tål högtryckstvätt upp till 80 bar. Korrosivitetsklass C3 1200x600 mm modulmått. Korrosivitetsklass C3. Connect Kantfärg Vattenbaserad vit färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L Opal * Opal * White * Connect Kanttejp 15 L=66m, B=35mm. Vit matt. Används med Connect Tejpmaskin för försegling av kapade kanter på produkter med tj=15mm. Connect Kanttejp 20 L=66 m, B=40 mm Vit Matt. Används med Connect Tejpmaskin för försegling av kapade kanter på produkter med tj=20 mm. Connect Kanttejp 40 L=66 m, B=60 mm Vit Matt. Används med Connect Tejpmaskin för försegling av kapade kanter på produkter med tj=40 mm. Connect Kanttejp ygiene Advan L=25 m, B=60 mm. För försegling av kapade kanter på ygiene Advance. Connect Kanttejpmaskin Att använda tillsammans med Connect Kanttejp 15/20 och 40 för att försegla skurna kanter på alla absorbenter med målad yta (istället för målning med kantfärg). Levereras med fäste för både bänk och ställning White * White * White * White 25,00 * * Connect Kantverktyg För kantskärning av passbitar till Focus Dg och Focus Ds.. * Connect Kantverktyg E För kantskärning av passbitar till kant E, T24 och T * Connect Klämma Tredje handen. För att underlätta fixering av profiler vid montage. *

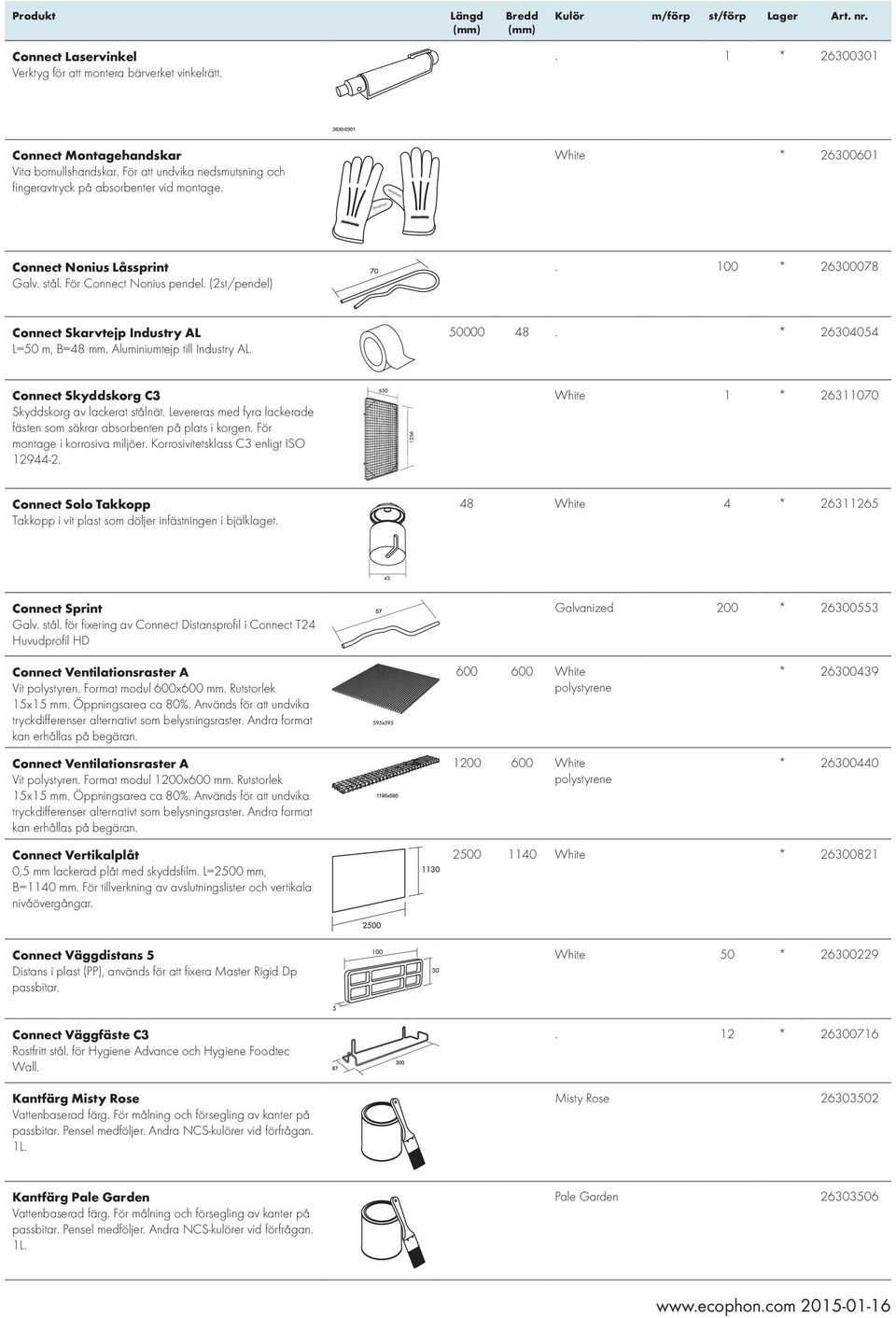

19 Connect Laservinkel Verktyg för att montera bärverket vinkelrätt.. 1 * Connect Montagehandskar Vita bomullshandskar. För att undvika nedsmutsning och fingeravtryck på absorbenter vid montage. White * Connect Nonius Låssprint Galv. stål. För Connect Nonius pendel. (2st/pendel). 100 * Connect Skarvtejp Industry AL L=50 m, B=48 mm. Aluminiumtejp till Industry AL * Connect Skyddskorg C3 Skyddskorg av lackerat stålnät. Levereras med fyra lackerade fästen som säkrar absorbenten på plats i korgen. För montage i korrosiva miljöer. Korrosivitetsklass C3 enligt ISO White 1 * Connect Solo Takkopp Takkopp i vit plast som döljer infästningen i bjälklaget. 48 White 4 * Connect Sprint Galv. stål. för fixering av Connect Distansprofil i Connect T24 uvudprofil D Galvanized 200 * Connect Ventilationsraster A Vit polystyren. Format modul 600x600 mm. Rutstorlek 15x15 mm. Öppningsarea ca 80%. Används för att undvika tryckdifferenser alternativt som belysningsraster. Andra format kan erhållas på begäran. Connect Ventilationsraster A Vit polystyren. Format modul 1200x600 mm. Rutstorlek 15x15 mm. Öppningsarea ca 80%. Används för att undvika tryckdifferenser alternativt som belysningsraster. Andra format kan erhållas på begäran White polystyrene White polystyrene * * Connect Vertikalplåt 0,5 mm lackerad plåt med skyddsfilm. L=2500 mm, B=1140 mm. För tillverkning av avslutningslister och vertikala nivåövergångar White * Connect Väggdistans 5 Distans i plast (PP), används för att fixera Master Rigid Dp passbitar. White 50 * Connect Väggfäste C3 Rostfritt stål. för ygiene Advance och ygiene Foodtec Wall. Kantfärg Misty Rose Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L.. 12 * Misty Rose Kantfärg Pale Garden Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Pale Garden

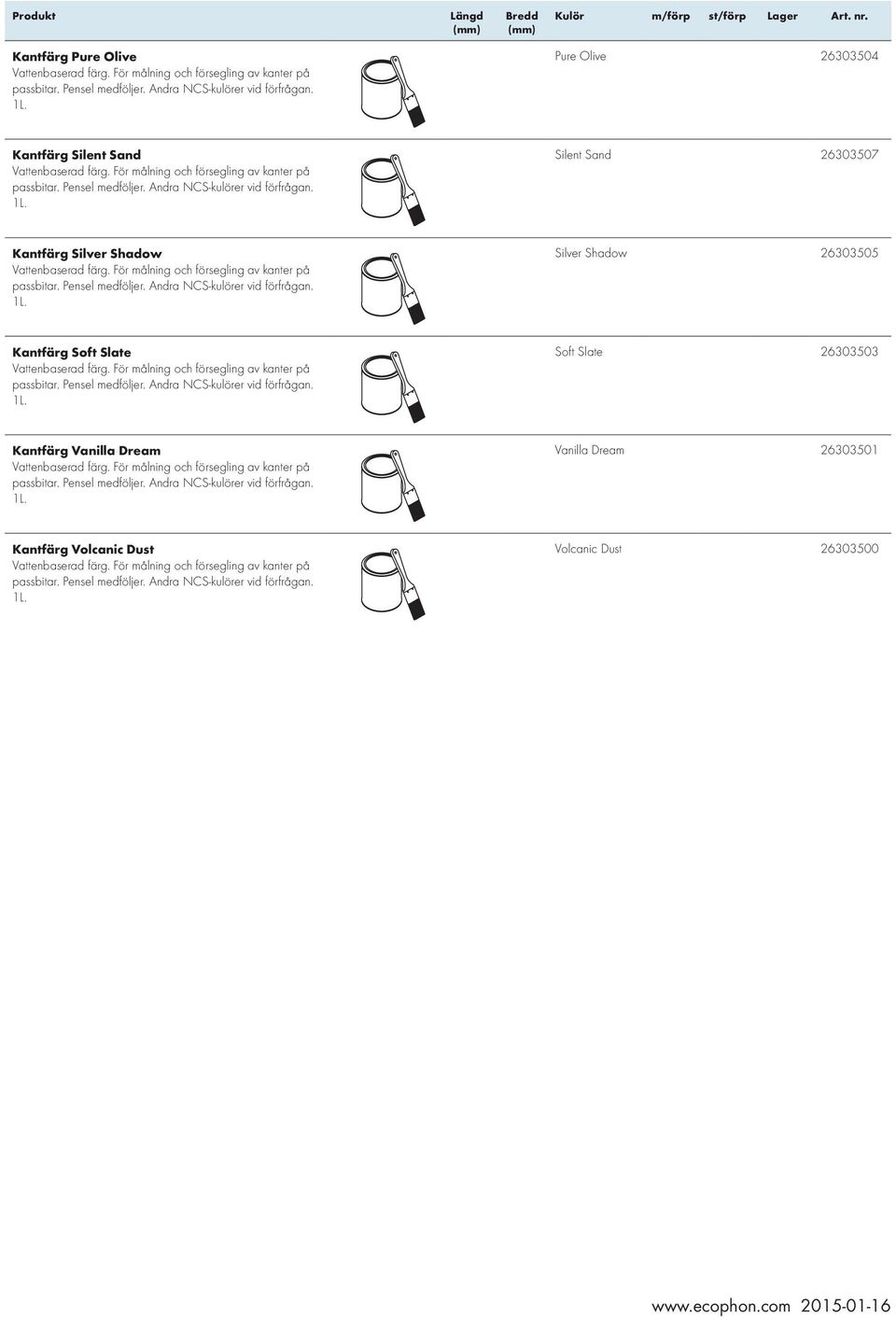

20 Kantfärg Pure Olive Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Pure Olive Kantfärg Silent Sand Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Silent Sand Kantfärg Silver Shadow Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Silver Shadow Kantfärg Soft Slate Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Soft Slate Kantfärg Vanilla Dream Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Vanilla Dream Kantfärg Volcanic Dust Vattenbaserad färg. För målning och försegling av kanter på passbitar. Pensel medföljer. Andra NCS-kulörer vid förfrågan. 1L. Volcanic Dust
