1 PM-fästen Pedestal Mounts

2 Set: Justerbara PM-Fästen Fyrkantig monteringsplatta Kombinera färdiga set med lösa delar och skapa din egen unika konstrutkion efter behov. Vinkeln mellan PM-fästets delar kan ändras efter önskemål. Kan vinklas i steg om 24, upp till max 192 (8 olika lägen). Monteringsplattan är 50x50 mm med dubbla AMPS-hål. Tillgängliga i svart och vitt. Svart Vit Produkt Totalhöjd PM-fäste 2 62 mm PM-fäste mm PM-fäste mm PM-fäste mm PM-fäste mm Justera vinklarna själv! Art. nr PM-fäste 4 med MultiMoveClip. Totalhöjd 124 mm Rund monteringsplatta med diameter 100 mm, tjocklek 9 mm, 6 hål. Vridbar! Art. nr Vridbart PM-fäste 6 med MultiMoveClip. Fästets överdel kan vridas 300. Perfekt exempelvis för betalningsterminaler eller skärmar i butiken. Art. nr PM-fäste 4. Totalhöjd 124 mm Rund monteringsplatta med diameter 100 mm, tjocklek 9 mm, 6 hål. Perfekt även för montering av två enheter, t.ex handdator och skrivare. Monteringsytorna har 10 respektive 20 lutning. Passar samtliga Brodits hållare med kulled. Vinkeln på PM-fästets delar kan ändras efter önskemål. Totalhöjd 248 mm Rund monteringsplatta med diameter 100 mm, tjocklek 9 mm, 6 hål. 2

3 Set: Justerbara PM-Fästen Rund monteringsplatta Kombinera färdiga set med lösa delar och skapa din egen unika konstrutkion efter behov. Vinkeln mellan PM-fästets delar kan ändras efter önskemål. Kan vinklas i steg om 24, upp till max 192 (8 olika lägen). Monteringsplattan har en diameter på 64 mm. Multipla hål ger möjlighet till fl era monteringsalternativ, inklusive radiell justering. Tillgängliga i svart och vitt. Svart Vit Produkt Totalhöjd PM-fäste 2 62 mm PM-fäste mm PM-fäste mm PM-fäste mm PM-fäste mm 3

4 Delar: Justerbara PM-Fästen Förlängningsdelar Skapa din egen konstruktion genom att skruva ihop fot/topp och förlängningsdel. Kan kombineras i olika vinklar, längder och former. Kan vinklas i steg om 24, upp till max 192 (8 olika lägen). 1 skruv och mutter ingår. Svart Vit Produkt Totallängd Innerlängd CC-mått Förlängningsdel 2 82 mm 14 mm 52 mm Förlängningsdel mm 64 mm 102 mm Förlängningsdel mm 114 mm 152 mm Förlängningsdel mm 164 mm 202 mm Roterbar förlängningsdel mm 64 mm 102 mm Totallängd Diameter 30 mm Innerlängd CC mått Skapa din egen lösning! Roterbar förlängnignsdel 4 Roterar runt sin egen axel, låses i position med en torxnyckel. Totallängd 132 mm CC-mått 102 mm Svart - art. nr Vit - art. nr

5 Delar: Justerbara PM-Fästen Fot/toppdelar Art. no Art. no Art. no Art. nr. Produkt Totallängd Monteringsyta CC-till yta Fot/topp, svart 46 mm Fyrkantig, 50x50 mm 31 mm Fot/topp, vit 46 mm Fyrkantig, 50x50 mm 31 mm Fot/topp, för steglös ljustering 46 mm Rund, 64 mm diameter 31 mm Fot/topp, multipla hål, för 46 mm Rund, 64 mm diameter 31 mm steglös justering, svart Fot/topp, multipla hål, för 46 mm Rund, 64 mm diameter 31 mm steglös justering, vit Art. no

6 Tillbehör: Justerbara PM-fästen Vesa monteringsplattor Med monteringsplattorna för Vesa kan du montera din skärm på ditt PM-fäste. Monteringsplattorna har AMPS-hål som passar alla toppdelar för justerbara PM-fästen. Finns i en version med 75 mm hål och en med både 75 mm och 100 mm hål. Gjorda i aluminium, tillgängliga i svart endast. Art. nr. Produkt Dubbel Vesa monteringsplatta, 75 mm och 100 mm. U-Fäste Art. nr. Product Enkel Vesa monteringsplatta, 75 mm. U-fästet kan monteras kring fyrkantiga stag. Passar utmärkt på t.ex störtbågen på en truck eller stålbalk på lagret. Dubbla uppsättningar AMPS-hål gör att du enkelt kan montera fot/toppdel (art. nr /216516), eller valfri hållare med eller utan kulled. U-fästet fi nns i två storlekar, den större passar stag mellan 45-50mm i tjocklek och den mindre passar stag som är mellan 35-40mm i tjocklek. Komplett skruvset med 4 skruvar och låsbrickor för att montera hållare och 1 insexnyckel för att låsa fästet på plats ingår. Art Nr. Produkt U-fäste. Passar stag mellan 45-50mm i tjocklek U-fäste. Passar stag mellan 35-40mm i tjocklek. 6

7 Tillbehör: Justerbara PM-fästen Truckfäste Truckfästet kan monteras kring fyrkantiga stag. Passar utmärkt på t.ex störtbågen på en truck. Tillgänglig i två versioner; den ena med fl era uppsättningar AMPS-hål för att montera fot/toppdel (art. no /216516) och den andra med fot/ toppdelen integrerad i truckfästet. Justerbar att passa stolpar och stag mellan 5 mm och 130 mm. Finns endast i svart. Art. nr Art. nr Art. nr. Produkt Truckfäste, fl ertal AMPS-hål Truckfäste, integrerad fot/toppdel. Sugkoppsfäste Ett extra starkt sugkoppsfäste, perfekt om det inte fi nns någon annan yta än vindrutan att placera hållaren på. Sugkoppsfästena sitter väldigt säkert på plats och ger en stabil monteringslösning. De dubbla AMPS-hålen passar fot-/toppdel (art. nr /216516) eller valfri hållare med eller utan kulled. Finns endast i svart. Art Nr. Produkt Enkelt sugkoppsfäste Dubbelt sugkoppsfäste Trippelt sugkoppsfäste 7

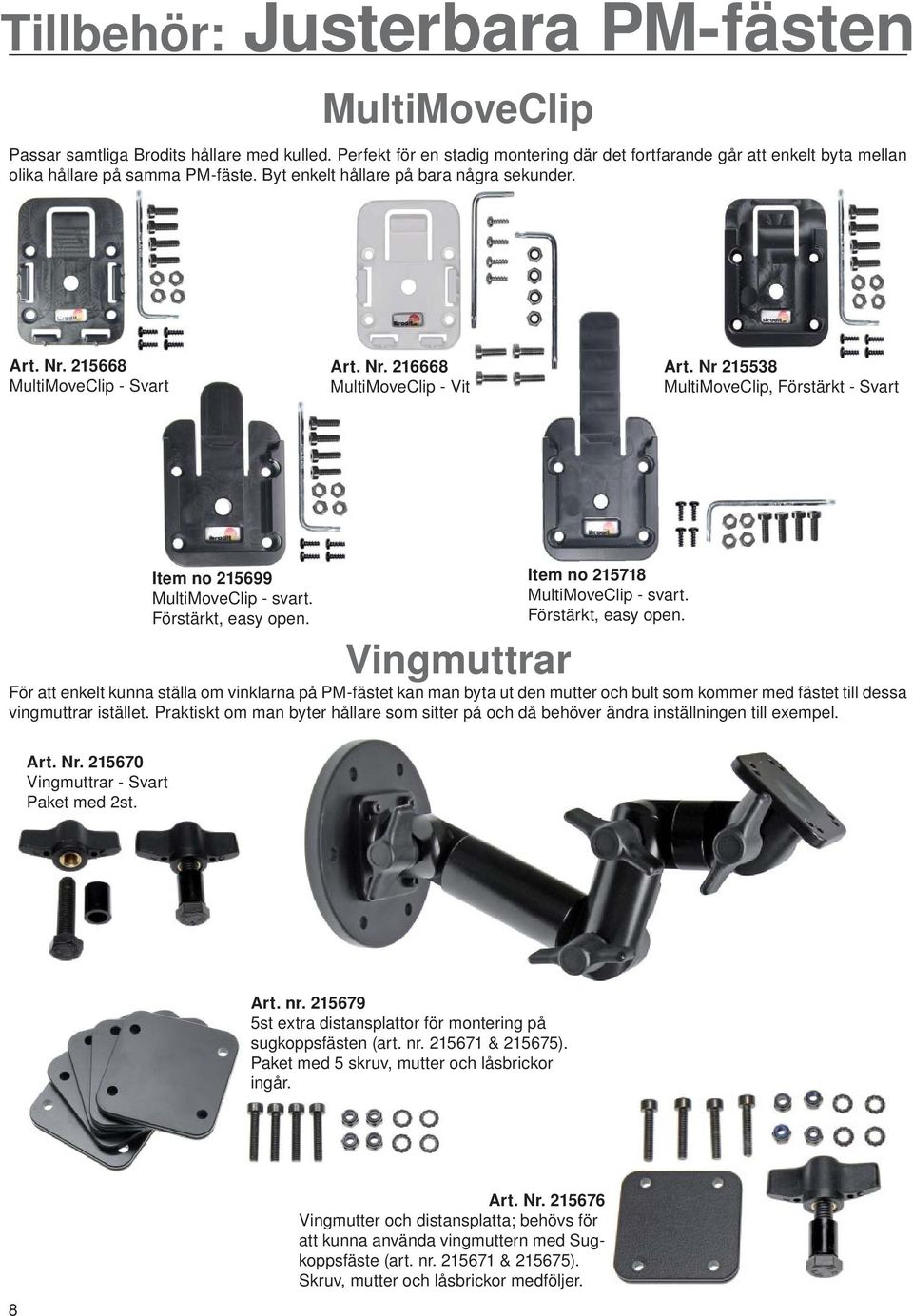

8 Tillbehör: Justerbara PM-fästen MultiMoveClip Passar samtliga Brodits hållare med kulled. Perfekt för en stadig montering där det fortfarande går att enkelt byta mellan olika hållare på samma PM-fäste. Byt enkelt hållare på bara några sekunder. Art. Nr MultiMoveClip - Svart Art. Nr MultiMoveClip - Vit Art. Nr MultiMoveClip, Förstärkt - Svart Item no MultiMoveClip - svart. Förstärkt, easy open. Item no MultiMoveClip - svart. Förstärkt, easy open. Vingmuttrar För att enkelt kunna ställa om vinklarna på PM-fästet kan man byta ut den mutter och bult som kommer med fästet till dessa vingmuttrar istället. Praktiskt om man byter hållare som sitter på och då behöver ändra inställningen till exempel. Art. Nr Vingmuttrar - Svart Paket med 2st. Art. nr st extra distansplattor för montering på sugkoppsfästen (art. nr & ). Paket med 5 skruv, mutter och låsbrickor ingår. 8 Art. Nr Vingmutter och distansplatta; behövs för att kunna använda vingmuttern med Sugkoppsfäste (art. nr & ). Skruv, mutter och låsbrickor medföljer.

9 Tillbehör: Justerbara PM-fästen Övriga tillbehör Art. Nr (svart) (vit) Monteringsplatta, rund Diameter 100 mm Tjocklek 9 mm AMPS-ål + 6 hål 4 skruv + låsbrickor för montering av fot-/toppdel ingår. Art. Nr (svart) Art. Nr (silver) Reservdelsskruv Paket med 4 skruv och 4 låsbrickor. Art. Nr Vridbar platta Perfekt för montering av utrustning som behöver vridas för att användas från olika håll. Vridbar 300. Diameter 64 mm Tjocklek 22 mm AMPS-hål + 4 hål 4 skruv + mutter. Art. Nr Reservdelsskruv Paket med 4 skruv och 4 mutter. Art. Nr Vinklad överdel. Perfekt när man vill montera utrustning i en 10 eller 20 vinkel eller ha två enheter monterade samtidigt, t.ex. handdator och skrivare. 64x64x46 mm (längd+bredd+höjd) 2 sets om 4 skruvar + 4 muttrar + 4 låstbrickor för montering på fot-/toppdel ingår. Art Nr (svart) Art Nr (silver) Reservdelsskruv Paket med 2 skruv, 2 mutter och en insexnyckel. Passar alla förlängningsdelar. Art. Nr (svart) Art. Nr (silver) Reservdelsskruv Paket med 4 skruv, 4 mutter och en torxnyckel. Används för att montera MultiMoveClip på fot-/ toppdel (art. nr svart, vit). 9

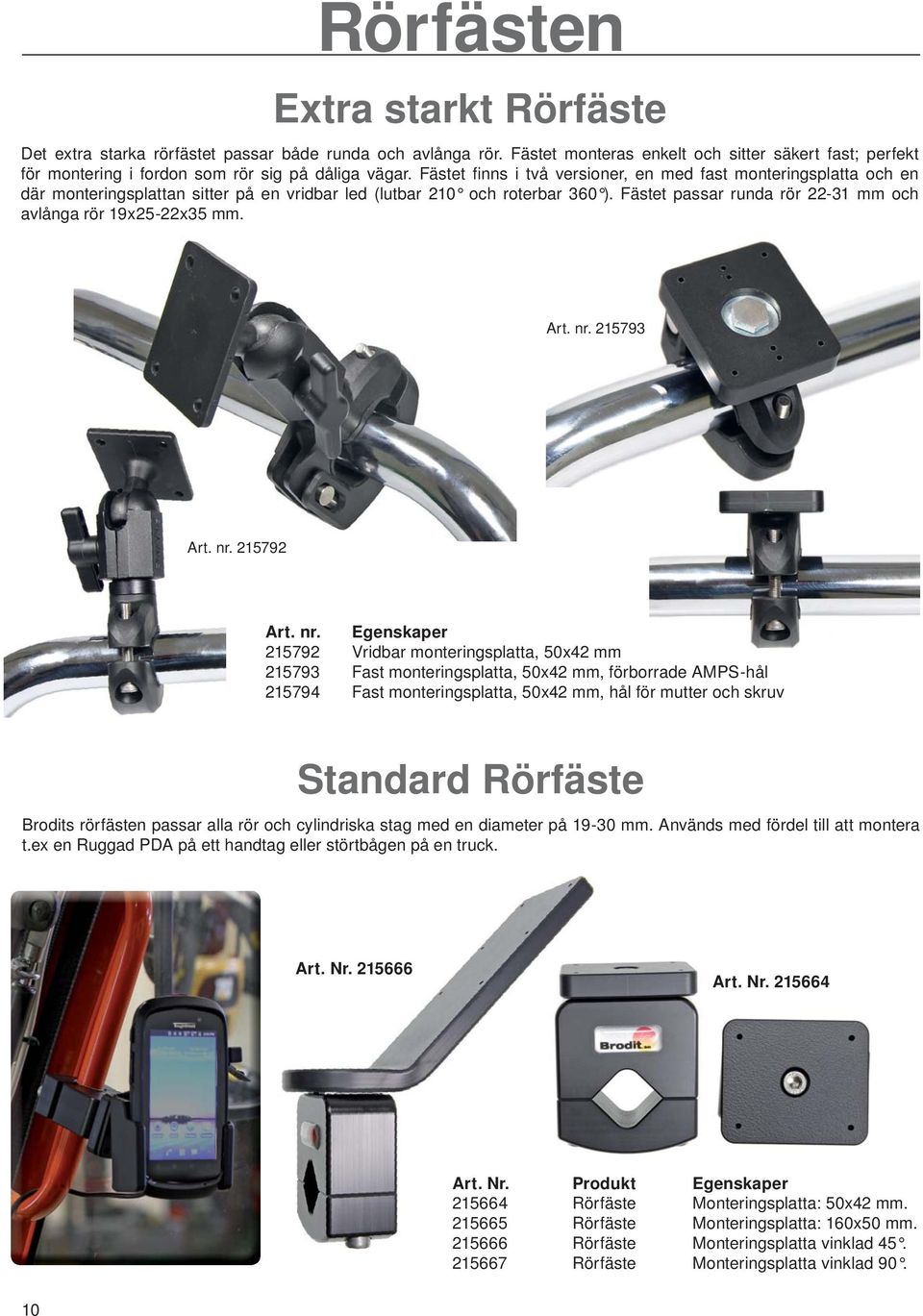

10 Rörfästen Extra starkt Rörfäste Det extra starka rörfästet passar både runda och avlånga rör. Fästet monteras enkelt och sitter säkert fast; perfekt för montering i fordon som rör sig på dåliga vägar. Fästet fi nns i två versioner, en med fast monteringsplatta och en där monteringsplattan sitter på en vridbar led (lutbar 210 och roterbar 360 ). Fästet passar runda rör mm och avlånga rör 19x25-22x35 mm. Art. nr Art. nr Art. nr. Egenskaper Vridbar monteringsplatta, 50x42 mm Fast monteringsplatta, 50x42 mm, förborrade AMPS-hål Fast monteringsplatta, 50x42 mm, hål för mutter och skruv Standard Rörfäste Brodits rörfästen passar alla rör och cylindriska stag med en diameter på mm. Används med fördel till att montera t.ex en Ruggad PDA på ett handtag eller störtbågen på en truck. Art. Nr Art. Nr Art. Nr. Produkt Egenskaper Rörfäste Monteringsplatta: 50x42 mm Rörfäste Monteringsplatta: 160x50 mm Rörfäste Monteringsplatta vinklad Rörfäste Monteringsplatta vinklad

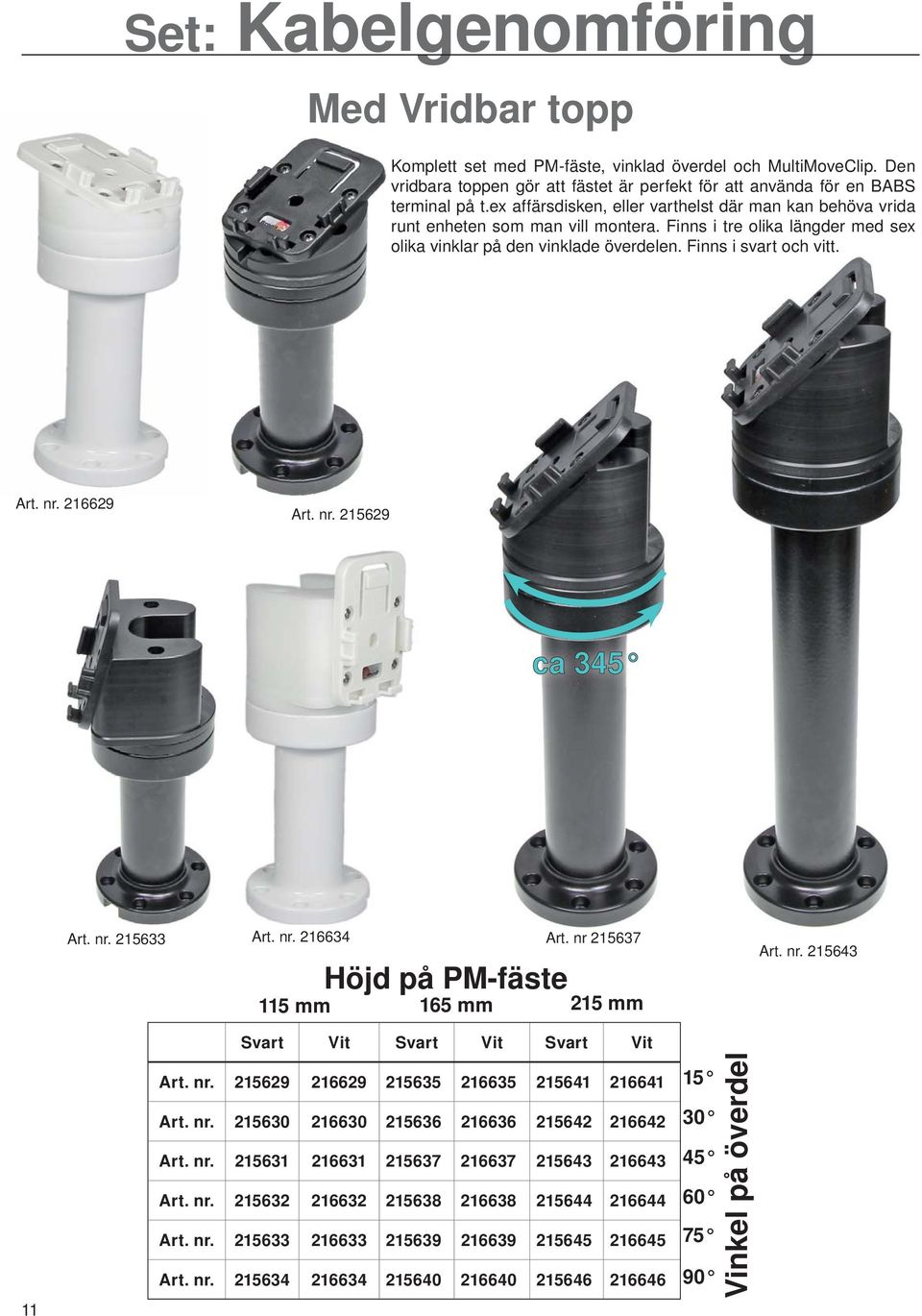

11 Set: Kabelgenomföring Med Vridbar topp Komplett set med PM-fäste, vinklad överdel och MultiMoveClip. Den vridbara toppen gör att fästet är perfekt för att använda för en BABS terminal på t.ex affärsdisken, eller varthelst där man kan behöva vrida runt enheten som man vill montera. Finns i tre olika längder med sex olika vinklar på den vinklade överdelen. Finns i svart och vitt. Art. nr Art. nr ca 345 Art. nr Art. nr Art. nr Höjd på PM-fäste 115 mm 165 mm 215 mm Art. nr Svart Vit Svart Vit Svart Vit Art. nr Art. nr Art. nr Art. nr Art. nr Art. nr Vinkel på överdel

12 Set: Kabelgenomföring Med Fast Topp Komplett sett med PM-fäste, vinklad överdel och MultiMoveClip. Byt enkelt mellan olika hållare för enhet med MultiMove- Clip. Få en stadig montering med PM-fästet. Välj mellan tre längder och sex olika vinklar på överdelen. Finns i svart och vitt. Art. nr Art. nr Art. nr Art. nr Höjd på PM-fäste 100 mm 150 mm 200 mm Svart Vit Svart Vit Svart Vit 12 Art. nr Art. nr Art. nr Art. nr Art. nr Art. nr Art. nr Vinkel på överdel

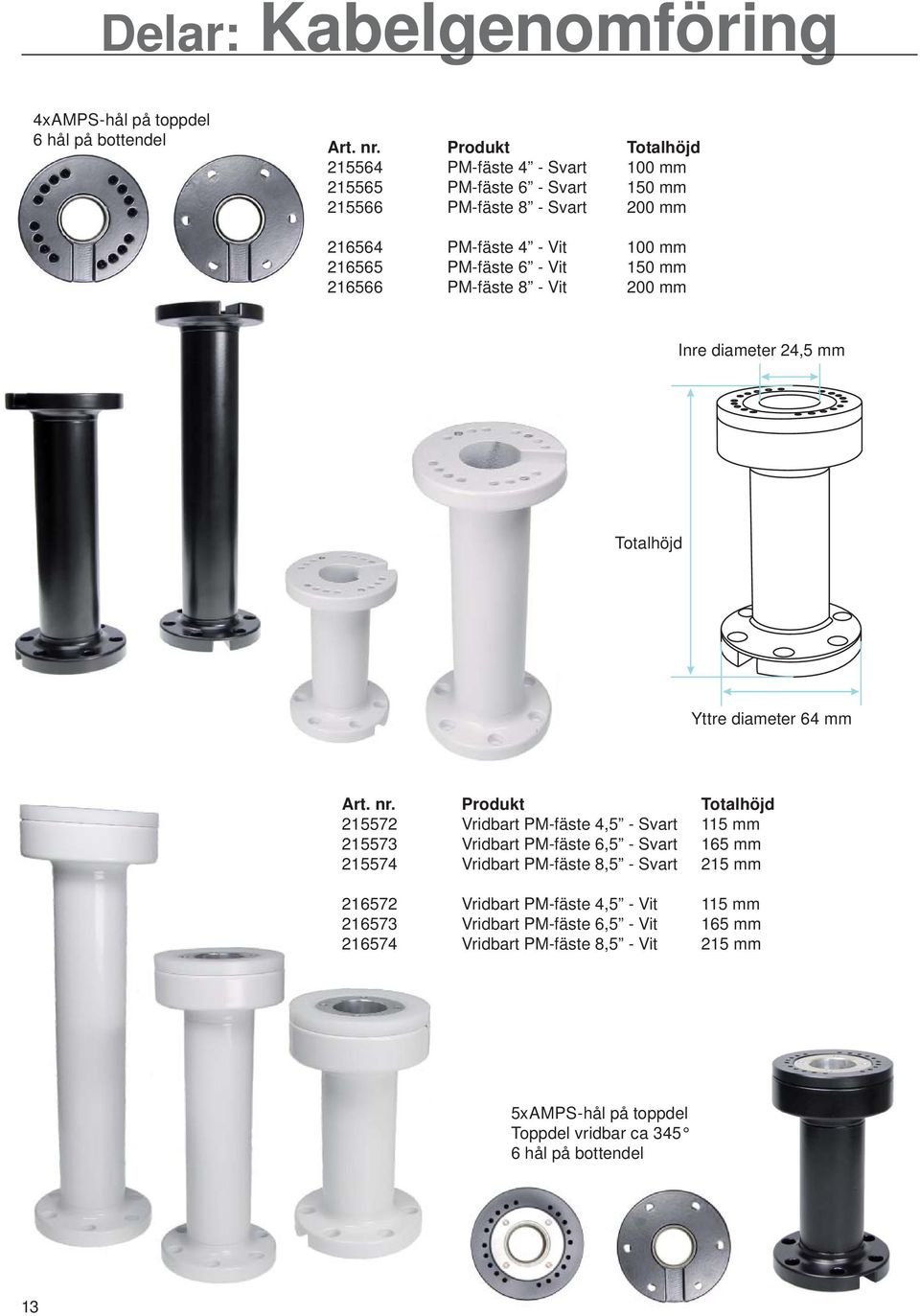

13 Delar: Kabelgenomföring 4xAMPS-hål på toppdel 6 hål på bottendel Art. nr. Produkt Totalhöjd PM-fäste 4 - Svart 100 mm PM-fäste 6 - Svart 150 mm PM-fäste 8 - Svart 200 mm PM-fäste 4 - Vit 100 mm PM-fäste 6 - Vit 150 mm PM-fäste 8 - Vit 200 mm Inre diameter 24,5 mm Totalhöjd Yttre diameter 64 mm Art. nr. Produkt Totalhöjd Vridbart PM-fäste 4,5 - Svart 115 mm Vridbart PM-fäste 6,5 - Svart 165 mm Vridbart PM-fäste 8,5 - Svart 215 mm Vridbart PM-fäste 4,5 - Vit 115 mm Vridbart PM-fäste 6,5 - Vit 165 mm Vridbart PM-fäste 8,5 - Vit 215 mm 5xAMPS-hål på toppdel Toppdel vridbar ca hål på bottendel 13

14 Delar: Kabelgenomföring Vinklad överdel Vinklar överdel för montering av hållare. Perfekt för att få till en konstant vinkel på din monteringslösning. En hållare med kulled tillåter även vidare justering. Passar endast på PM-fäste för kabelgenomföring. Fyra hål för att passa in på toppdelen på PM-fästet. Dubbla AMPS-hål för montering av hållare. 2 set om 4 skruvar inkluderat. Svart Vit Vinkel: 15 Svart Vit Vinkel: 30 Svart Vit Vinkel: 45 Svart Vit Vinkel: 60 Svart Vit Vinkel: 75 Svart Vit Vinkel: 90 Överdel med ställbar topp PM-fäste överdel med monteringsplatta med AMPS-hål. På monteringsplattan kan man montera valfri brodithållare med kulled. Plattan kan vridas 180. Passar PM-fästen för kabelgenomföring. Art. nr Art. nr Art. nr. Produkt Överdel med vridbar monteringsplatta. Med AMPS hålmönster, låsning med handtag Överdel med vridbar monteringsplatta. Med RAM Mount hålmönster, låsning med handtag Överdel med vridbar monteringsplatta Med AMPS hålmönster, låsning med insexnyckel. Art. nr

15 Tillbehör: Kabelgenomföring MultiMoveClip Passar samtliga Brodits hållare med kulled. Perfekt för en stadig montering där det fortfarande går att enkelt byta mellan olika hållare på samma PM-fäste. Byt enkelt hållare på bara några sekunder. Art. nr MultiMoveClip - Svart Art. Nr MultiMoveClip - Vit Art. nr MultiMoveClip, Förstärkt - Svart Item no MultiMoveClip - svart, Förstärkt, easy open. Monteringsplatta Item no MultiMoveClip - svart, Förstärkt, easy open. Ger ökad stabilitet till monteringen av PM-fästet. Spridningen av hålbilden är också perfekt på områden där fästytan kan behöva spridas ut för att inte påfresta underlaget för mycket. Art. nr. Färg Diameter Svart 100 mm Svart 150 mm Svart 200 mm Vit 100 mm Vit 150 mm Vit 200 mm 15

16 Stark och stabil montering Brodits PM-fäste (Pedestal Mount) är ett monteringssystem för tyngre enheter soim kräver en stadig och stark montering. PM-fästena ger en extra stark och stabil monteringsplattform som kan användas i de fl esta typer av fordon. Förutom i fordon kan PM-fästet även monteras i butiker, mässor - överallt där det finns en plan yta att skruva fast fästet på. På PM-fästet kan man sedan montera alla Brodits hållare, så monteringsmöjligheterna är många. Det finns två huvudtyper av PM-fästen; fasta och justerbara. De fasta PM-fästena finns med eller utan vridbar topp, och monteras med fördel på butiksdiskar, utställningsstånd eller t.ex i en båt. De justerbara PM-fästena ger större fl exibilitet i hur monteringslösningen ser ut och passar lämpligen för montering i t.ex en truck, traktor, skogsmaskin eller liknande fordon. Du skapar enkelt en unik lösning efter ditt eget behov. De justerbara PM-fästena består av delar som skruvas ihop till önskad längd, vinkel och form. Kuggarna som låser i varandra i fästets leder ger en mycket stark sammanfogning. En ihopskruvad produkt tål mycket hög viktbelastning. Både de justerbara och de fasta PM-fästena kan beställas i färdiga set eller lösa delar för att skapa just den lösning du behöver. PM-fästena är tillverkade i aluminium, det innebär extremt starka och hållbara prodkter med låg vikt. Brodit kan ta fram nya lösningar för specifika behov, kontakta oss gärna för en förfrågan. Mycket stark konstruktion Klarar montering av tyngre enheter Ger en väldigt stadig montering Skapa din egen lösning Kan enkelt tas isär Tillverkade i aluminium Tillverkade i Sverige Färg: svart och vit Tveka inte att höra av dig till oss för mer information: Brodit AB
