Monteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt.

Transkript

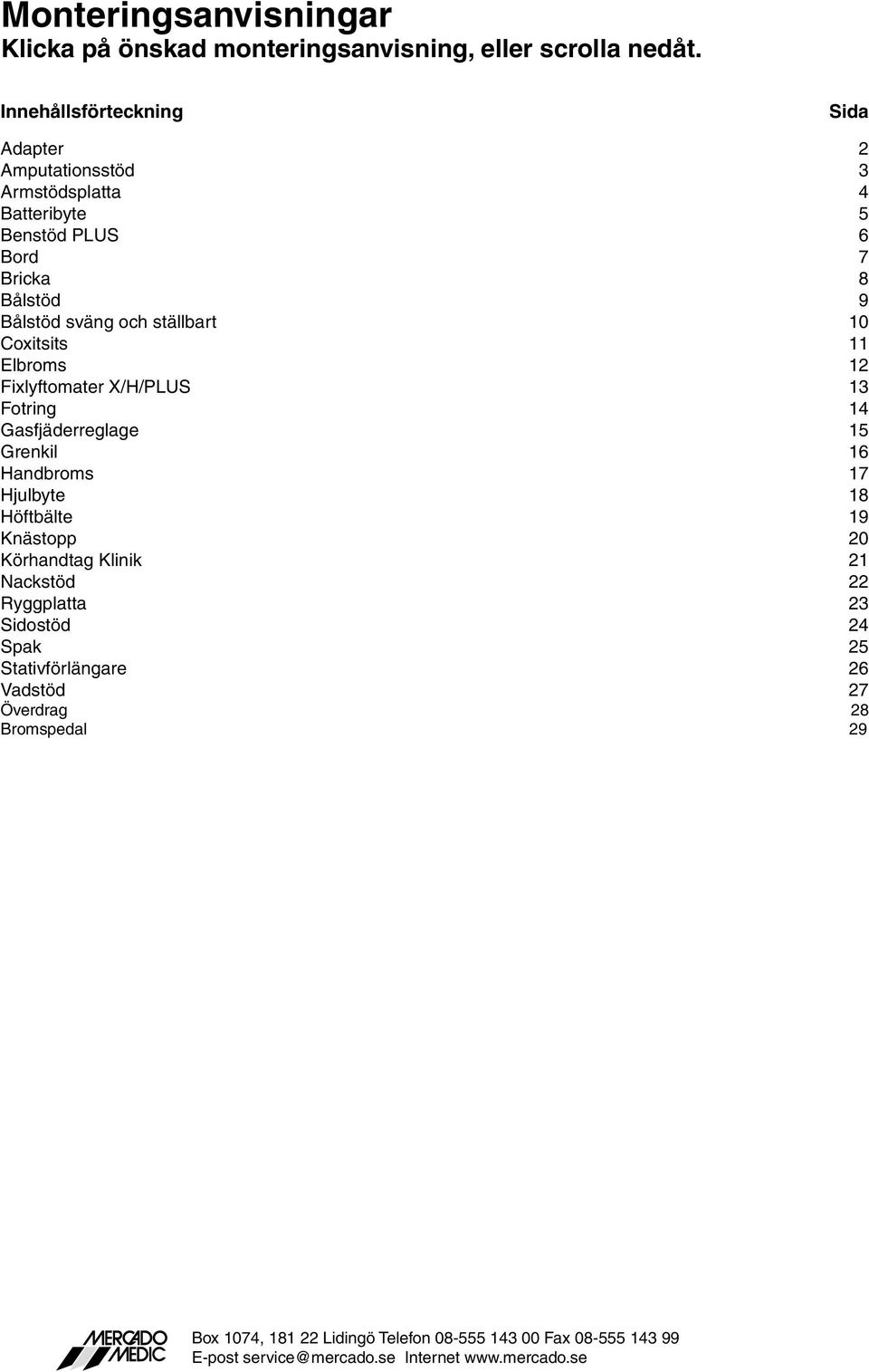

1 Monteringsanvisningar Klicka på önskad monteringsanvisning, eller scrolla nedåt. Innehållsförteckning Sida Adapter Amputationsstöd 3 Armstödsplatta 4 Batteribyte 5 Benstöd PLUS 6 Bord 7 Bricka 8 Bålstöd 9 Bålstöd sväng och ställbart 0 Coxitsits Elbroms Fixlyftomater X/H/PLUS 3 Fotring 4 Gasfjäderreglage 5 Grenkil 6 Handbroms 7 Hjulbyte 8 Höftbälte 9 Knästopp 0 Körhandtag Klinik Nackstöd Ryggplatta 3 Sidostöd 4 Spak 5 Stativförlängare 6 Vadstöd 7 Överdrag 8 Bromspedal 9

2 Benstöds adapter REAL 9000 PLUS Artikelnr: April 009 Giltig från ADAPTER PAR ADAPTER HÖGER ADAPTER VÄNSTER Adapter Adapt Hö+Vä kpl Adapter Adapt Hö Adapter Adapt Vä 8009 Adapter Comfort Hö+Vä kpl Adapter Comfort Hö Adapter Comfort Vä Adapter Cross Hö+Vä kpl Adapter Cross Hö kpl Adapter CrossVä kpl Adapter Meyra Hö+Vä kpl Adapter Meyra Hö Adapter Meyra Vä Adapter Ortopedia Hö+Vä Adapter Ortopedia Hö Adapter Ortopedia Vä Adapter Spinner Hö+Vä kpl Adapter Spinner Hö kpl Adapter Spinner Vä kpl Montera adaptern () på vänster eller höger armstödsbåge () i de främre eller bakre hålen beroende på sitsens storlek. OBS! De ovala hålen ska vara placerade ut från stolen. Fäst armstödsbågen () på sittkrysset (3). Ställ in rätt armstödsbredd och lås fast med ratt (4). Lås därefter fast adaptern i rätt läge genom att dra åt skruvarna (5) med T-nyckeln. Justera till rätt djup och lås fast med ratten (6)

3 Fäste Amputationsstöd/Amputationsstöd REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Amputationsstödsfäste Hö+Vä 74XX0 Amputationsstöd kudde 5x Amputationsstödsmekanism u fäste o stoppdetalj XX färgkoder finns i prislistan & utprovningsprotokollet. Innehåll st Fäste för amputationsstöd st Uppsättning erforderliga skruvar muttrar och brickor Insexnyckel 6 mm Ringnyckel 3 mm Montera fästet för amputationsstöd () med två M8 genom hålen () på fästet och genom motsvarande hål på sittkryssets framsida. Observera att om stolen är vinkelställbar monteras fästet i sittkryssets övre del (3) om stolen ej är vinkelställbar monteras fästet i sittkryssets nedre del (4). Lås med låsmutter. Brickor skall användas på båda sidor. Amputationsstödet (7) monteras i öppningarna (5) och låses med rattarna (6). 3 alt

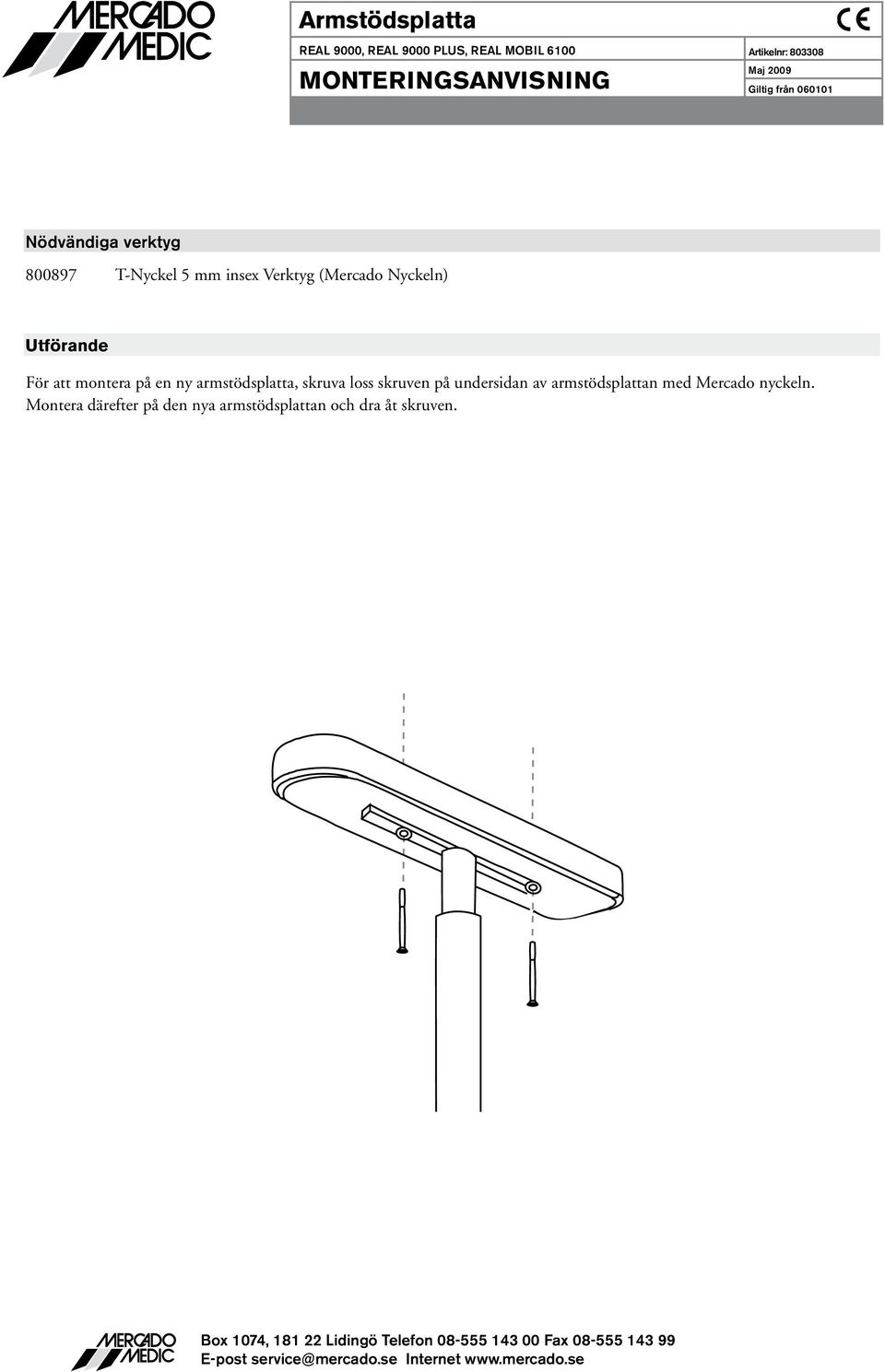

4 Armstödsplatta REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: Maj 009 Giltig från 0600 För att montera på en ny armstödsplatta, skruva loss skruven på undersidan av armstödsplattan med Mercado nyckeln. Montera därefter på den nya armstödsplattan och dra åt skruven.

5 BYTE AV BATTERI REAL-stolen Artikelnr: April 008 Giltig från Monteringssatsen innehåller 8034 Batteri REAL Elstol Vuxen V 7.Ah 8035 Batteri REAL Elstol V 3.4 Ah f Br Vänd stolen upp och ned. Lossa remmen och lossa därefter batteriets anslutningar. Placera och anslut batteriet på samma sätt som det gamla batteriet - med svart kabel till batteriets minuspol och röd kabel till batteriets pluspol (). Återslut remmen. OBS! Förbrukade batterier ska återvinnas i speciella behållare avsedda för batterier.

6 Benstöd PLUS REAL 9000 PLUS Artikelnr: Oktober 007 Giltig från Benstöd PLUS delat Barn Benstöd PLUS delat Vuxen Montera den fyrkantiga tappen () i benstödsfästet under sitsens framkant. Justera i sidled drag åt med T-nyckeln. Placera benstödets vertikala tapp i avsett hål enligt bild samtidigt som knappen () hålls nedtryckt. Se till att låsningen snäpper in. Benstöden tas enkelt av och på med denna funktion. Djupjustering görs med hjälp av ratten (3). Benstödets vinkel ställs in med hjälp av ratten (4). Benstödets längd justeras med ratten (5). Till hjälp finns en skala på det inre röret. Fotplattans vinkel justeras med skruven (6). Använd T-nyckeln. Bilden visar höger benstöd. OBS! Glöm inte att dra åt rattar och skruvar hårt efter injustering

7 Bord REAL 9000 PLUS Artikelnr: Oktober 007 Giltig från Bord 60x45 kpl f Real 9000 Armstöd Plus Montera bordet enligt bild A sedan bild B på vänster armstöd. Återmontera armstöden på lämplig höjd för brukaren. Justera fästet () till önskad höjd, fritt från andra eventuella reglage. Placera bordet på amrstöden och centrera med hjälp av skruven (3). Djupledsjustera mot brukaren med ratten () Bordet kan fällas undan alternativt tas bort för åtkomlighet till stolen. I båda fallen används endast ratten (). A B 3

8 Bricka/Bord REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 80 April 009 Giltig från Bord Bricka 45x30 kpl Real 600/Real 9000 Montera adaptern () på vänster eller höger armstödsbåge (). OBS! De ovala hålen ska vara placerade ut från stolen. Fäst armstödsbågen () på sittkrysset (3). Ställ in rätt armstödsbredd och lås fast med ratt (4). Lås därefter fast adaptern i rätt läge genom att dra åt skruvarna (5) med T-nyckeln. Bordets djupledsläge justeras med hjälp av skruvarna (8). Bordets höjd justeras med fäste (7). Bordets kan höjas/sänkas och svängas med ratt (6). Under bordet finns en ratt (9) som kontrollerar bordets vinkling. Bord/Bricka går att montera på höger eller vänster sida Breddbåge 9000 Breddbåge PLUS Armstödsmekanism 600

9 Bromspedal för PLUSSTATIV REAL 9000 PLUS Artikelnr: 8098 Februari 008 Giltig från Bromspedal f plus Runt 0mm Placera bromspedalen på valfri plats utmed bromsaxeln. Montera de två överfallen () och de fyra skruvarna () löst. Prova ut ett lämpligt läge på pedalen, så att bekväm manövrering erhålls. Se till att inga delar slår i. Dra åt skruvarna hårt. OBS. Pedalen går endast att montera på Plusstativ med omvänd bromsfunktion.

10 Bålstöd REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: 8003 April 009 Giltig från Bålstödsmek. Medic Rak* Hö+Vä utan stoppdetalj Bålstödmek. Medic Svängd Hö+Vä utan stoppdetalj 80XX0 Bålstöd kudde 5x3 XX färgkoder finns i prislistan & utprovningsprotokollet. * Visas på bild Stjärnmejsel/Skruvdragare Montera ihop bålstödet enligt bilden. Skruva i skruvarna (4) på den sida av bålstödsdynan som är försedd med nitar. Placera brukaren i stolen och prova ut lämplig placering av bålstöden. Skruva sedan fast bålstödsfästena i ryggplattan med skruvarna (3). Bålstödet justeras i höjd med skruven (), i sidled med skruven ().Bålstödsplattans placering i djupled kan justeras genom att flytta skruvarna (4) inom bågens hålbild. 4 3

11 Sväng- och Ställbart bålstöd REAL 9000, REAL 9000 PLUS Artikelnr: April 009 Giltig från Bålstöd mek. Sväng & ställbar Hö+Vä u stoppdetalj Bålstöd kudde sväng & ställbar Bålstöd Fäste f special kudde f Bålstöd Sväng & ställbart OBS! Endast höga barnryggar är förberedda för bålstöd Har du en stol som är tillverkad tidigare än januari 00 finns inga islagsmuttrar insatta i ryggen. Ny rygg kan beställas ifrån Mercado Medic. Känn efter var islagsmuttrarna sitter i stolsryggen. Skär upp ett litet kryss i tyget vid varje islagsmutter (4 st). Montera fast bålstödet enligt bilden, dra sedan i medföljande skruvar på plats (), med hjälp av insexnyckeln. Montera det andra bålstödet på samma sätt. För att ställa in bredden se till att inställningsbulten (4) är i sitt låsläge. Lossa sedan på skruv (3). Ställ in bredden med brukaren i stolen. Drag åt skruv (3). Lossa på låsskruv () och ställ in lämplig höjd. Dra sedan åt låsskruv (). OBS! Stor kraft erfodras ej. För att justera djupet lossas låsskruv (5). Flytta kudden framåt eller bakåt efter behov. Drag sedan åt låsskruv (5). OBS! Stor kraft erfodras ej

12 Montering av Elbromsmekanik REAL 9000 PLUS Artikelnr: Maj 008 Giltig från Eldonssats för elbroms för PLUS inkl reläkort och manöverbox 5 mm insexnyckel 6 mm insexnyckel. Demontera överfallet från axelfästet (4 st M6 skruv).. Centrumsfästet monteras på stativet, i höjd med spår enligt streckadlinje på bild. Dra åt den bakre M8 skruven. Se till att centralfästets två överfall lämnar ett spelrum på ca mm till eldonets fäste. Dra sedan åt de främre M8 skruvarna med handkraft. 3. Se till att stolen är bromsad. Montera tillbaka överfallet på axelfästet så att det är fäst runt bromsaxeln. Dra åt skruvarna för hand (lås ej). Koppla ihop elen. Aktivera broms så att ställdonet är i max utläge. 4. Lås de två främre M8 skruvarna i centrumfästet, de två plåtarna ska sitta ihop. Lås därefter de 4 M6 skruvarna på axelfästet hårt (med moment 9,8 Nm). 3 4

13 Fixlyftomater åtdragningsmoment REAL 9000, REAL 9000 PLUS Artikelnr: 8090 November 007 Giltig från Stativ Stativ Stativ PLUS Nuvarande* X & H Äldre** X & H Typ av FIXlyftomat Klämförband Klämförband Klämförband Rotation Alufäste Övre Undre Övre Undre Övre Undre 40 mm <55 kg *** 8 Nm *** 8 Nm *** 4 Nm 40 mm kg *** 8 Nm *** 8 Nm *** 4 Nm 40 mm kg *** 8 Nm *** 8 Nm *** 4 Nm 00 mm <55 kg Nm 8 Nm *** 8 Nm *** 4 Nm 00 mm kg Nm 8 Nm *** 8 Nm *** 4 Nm 00 mm kg Nm 8 Nm *** 8 Nm *** 4 Nm Provet är utfört på nya fixlyftomater från Suspa samt anoljade skruvar. *Se bild **Se bild Slitsen På Mercados äldre stativ är slitsen vid klämförbanden inte lika djup som på våra nuvarande stativ. *** Klämförbandet dras så hårt att sitsen med lätthet går att manövrera upp och ned. *Bild, visar nuvarande stativ med djupare slits. **Bild, visar äldre stativ med grundare slits.

14 FOTRING PLUS REAL 9000 PLUS Artikelnr: November 008 Giltig från Fotring /4 Uppfällbar för Plus 48 Stativ Fotring /4 Uppfällbar för Plus 43 Stativ (Barn) Fotring /8 Hö Uppfällbar för Plus 48 Stativ (Vuxen) Fotring /8 Vä Uppfällbar för Plus 48 Stativ (Vuxen) Fotring /8 Hö Uppfällbar för Plus 43 Stativ (Barn) Fotring /8 Vä Uppfällbar för Plus 43 Stativ (Barn) Montera fast fotringen enligt bild nedan. Drag åt skruvarna () löst. Justera fotringen i höjdled så att klämförbandets överkant ligger i linje med underkanten på slitsen i centralröret. Centrera fotringen i sidled. Drag åt skruvarna () hårt. Kontrollera fotringens funktion.

15 GASFJÄDERREGLAGE REAL 9000 PLUS Artikelnr: 8030 November 008 Giltig från Sitsvinkel kit t grundmodel f plusarmstöd Torx Nyckel stl. 5 0 mm och 8mm fasta nycklar. Placera spaken under armstödet enligt bild. Spakfästet läggs dikt an mot fyrkantsrörets utsida. Spakens och armstödets framkant ska normalt linjera. Dra de två träskruvarna i armstödets-träplatta. Skruvarna är självborrande. Montera gasfjädern och dess medföljande detaljer enligt bild. OBS! Glöm inte låssprintarna! (Vid montering av gasfjädern på motsvarande sida; lyft på och vänd överdelen på boxen 80.) Dra vajern innanför armstödets breddjusteringsbåge. Finjustera spelet så att spaken går att lyfta ca mm innan gasfjädern aktiveras. Drag sedan åt vajernippelns kontramutter. Kontrollera funktionen.

16 Grenkil REAL 9000, REAL 9000 PLUS Artikelnr: 809 April 009 Giltig från Grenkil fäste 5mm kpl u stoppdetalj Grenkil fäste 75mm kpl u stoppdetalj Grenkil fäste 57mm kpl u stoppdetalj 86XX0 Grenkil Liten x 86XX Grenkil Stor 5x5 XX färgkoder finns i prislistan & utprovningsprotokollet. Innehåll st Skruv MC6S M8 st Skruv MLC6S M6 Montera fästet () i sittkryssets framkant och fixera med skruvarna () samt de () främre av skruvarna som håller sittplattan på plats. Skjut in det enkla magstödsfästet (dubbelt om både magstöd och grenkil används), lås med låsskruvarna (3). Montera Grenkil, Magstöd eller båda enligt bilden. Justera i höjdled och lås med skruv(4), justera i djupled och lås med skruv (3) C A B 3 4

17 BROMSSPAKSFÄSTEN REAL 9000 PLUS Artikelnr: 8030 Maj 008 Giltig från Bromsspaksfäste för PLUS-stativ, justerbart ( lägen) Bromsspaksfäste för PLUS-stativ, justerbart i bredd 6 mm insexnyckel För in spakfästet på valfri sida av stolen. Drag åt skruven med 6 mm insexnyckel, hårt. Kontrollera funktionen med brukaren i stolen. Bromsspaken skall justeras så att avståndet mellan bromsspak och armstöd aldrig understiger 5 mm under bromsspakens hela rörelse. Klämförband Bromsspaksfäste justerbart i bredd Bromsspaksfäste justerbart i bredd

18 Hjulbyte REAL 9000 PLUS Artikelnr: April 009 Giltig från Länkhjul 00 XL M Länkhjul 00 XL 3/8 tum Länkhjul 00 SL 3/8 tum Polyuretanbana kullagrat 808 Länkhjul 00 Grå M 804 Länkhjul 00 Grå 3/8 Grå hjulbana Länkhjul 00mm Låsbara M Länkhjul 00mm ESD M kpl. m bygel. Extra bred bana 8044 Länkhjul 00 SL M Länkhjul 00 XL tröga M Länkhjul 75mm Grå termoplastbana kullagrat Innehåll hjul komplett st M skruv med bricka alt. st 3/8 skruv med bricka Ringnyckel 8mm alt 9 mm alt. 9/6 Loctite 43 För att ta bort det gamla hjulet används fast ringnyckel 9 mm (gäller för Real 9000 stolar) eller 9/6 (för REAL används 3/8 bult). Alternativt skruvas hjulet bort med två insexnycklar (5 mm), varefter den gamla bygeln skruvas loss med hjälp av tex en hylsnyckel. Montera sedan det nya hjulet. Bultarna limmas med Loctite 43 och dras med Nm.

19 Höftbälte REAL 9000, REAL 9000 PLUS Artikelnr: April 009 Giltig från Höftbälte S 5-7cm inkl fästen och skruvar 8097 Höftbälte M 63-83cm inkl fästen och skruvar 8098 Höftbälte L 83-03cm inkl fästen och skruvar Innehåll st Höftbälte st fästen 6 st skruvar Stjärnskruvmejsel/Skruvdragare Skruva fast fästena () på båda sidor i de förborrade hålen som är placerade undertill i sitsens bakkant. Fäst bältet () i fästena ().

20 Benstöd medic/knästoppar REAL 9000, REAL 9000 PLUS Artikelnr: April 009 Giltig från Benstöd fäste Medic >=43 dj sits () Benstöd fäste Medic <=40 dj sits (7) Benstöd Medic delat L 8-4 cm Benstöd Medic delat M 3-3 cm Benstöd Medic delat S 8-4 cm 8008 Benstöd Medic delat XL 38-5 cm Knästopp kudde 6x8 Konstläder Svart Knästopp mekanism Hö kpl u stoppdetalj Knästopp mekanism Vä kpl u stoppdetalj Knästopp mekanism Hö+Vä kpl u stoppdetalj Innehåll st Benstödsfäste st Uppsättning erforderliga skruvar, muttrar och brickor/insatsmuttrar för trä Insexnyckel 5 alt. 6 mm Ringnyckel 3 mm Stjärnmejsel Montera benstödsfästet () alt (7) med två M8 genom hålen () på fästet och genom motsvarande hål på sittkryssets (3) framsida. Observera att om stolen är vinkelställbar monteras fästet i sittkryssets övre del (3) om stolen ej är vinkelställbar monteras fästet i sittkrysset(4). Lås med låsmutter. Brickor skall användas på båda sidor. Fäst benstödsfästet för stor sits () genom att: Måtta med benstödsfästet (), markera hålbilden i sittplattan. Borra 0 mm håll genom sittplattan. Montera sedan i medföljande insatsmuttrar. Skruva fast benstödsfästet () genom att dra skruvar i hålen (5). Medic benstöden monteras sedan i öppningarna (6). Ring (8) måste lossas (OBS! st skruvar) för att man skall kunna montera knästoppar. 5 3 alt. alt

21 Körhandtag Klinik REAL 9000 PLUS Artikelnr: Oktober Körhandtag Klinik (fäst under sits) Vänd stolen upp och ned. Lämpligast är att placera stolen med sittplattan på ett bord. Tag bort ryggstolpen (). Demontera ryggfällningen () genom att lossa de fyra skruvarna (3). Använd Mercados T-nyckel. Placera körhandtagets fäste (4) på sittplattans undersida. Återmontera ryggfällningen () på körhandtagets fäste (4). Drag åt skruvarna MC65 6x5 (3) hårt. OBS! använd de medföljande skruvarna och inte de ursprungliga. Vänd stolen rätt. Återmontera ryggstolpen (). Justera körhandtaget till lämpligt läge med hjälp av spakarna (5). Körhandtaget är justerbart i djup och höjdled. Drag åt hårt. Se till att körhandtaget inte kolliderar med andra delar på stolen

22 Montering av Coxitsits Real-stolen Artikelnr: April 008 Monteringssatsen innehåller st Fixlyftomat med fäste () 4 st Låsmutter M8 () T-nyckel 5mm(5 mm insexnyckel 6 mm Insexnyckel 0 mm Ringnyckel Demontera först fixlyftomaten () från stativet genom att lossa de två skruvarna som sitter på centrumröret på stativet och klämmer fast fixlyftomaten. Skruva loss sittplattan (3) från sittkrysset genom att skruva loss de åtta skruvarna (4) som sitter i sittkrysset. Demontera fixlyftomaten genom att skruva loss skruvarna (5) dessa håller tillsammans med låsmuttrarna () ihop sittkrysset med fixlyftomaten. Montera manöverspaken. Montera sedan fixlyftomaten i omvänd ordning. Byt ut låsmuttrarna () mot de nya. Skruvarna i stativet dras åt med 6 Nm på den övre skruven och 0 Nm på den undre

23 Nackstöd REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: April 009 Giltig från Nackstöd Mek. Universal L h 48 u stoppdetalj Nackstöd Mek. Universal M h 38 u stoppdetalj Nackstöd Mek. Universal S h 8 u stoppdetalj. Detta nackstöd bör sitta på barn ryggar 33x36-7x3 70XX0 Nackstöd kudde Plan 9x6 7XX0 Nackstöd kudde Skålad 3x8 70XX5 Nackstöd kudde EM Plus 30x3 XX färgkoder finns i prislistan & utprovningsprotokollet. Ta loss ryggplattan från stolen. Skruva därefter det nedre nackstödsfästet () mellan ryggplattan och ryggstolpen. OBS! Nackstödet skall monteras med M6x5 skruv. Skjut ned resten av nackstödet () i fästet (). Justera så att nackstödet kommer bra i höjd och ger bra stöd i nacken. Lås alla plastrattar och vred. x x x

24 Överdrag Inkontinens REAL-stolen Artikelnr: April 008 Giltig från Monteringssatsen innehåller Överdrag Sits Inkontinens 44x48 cm, grå plastad frotté Trä överdraget över sitsen med frottématerialet vänt utåt. Notera att lappen för storlek och skötselanvisning placeras över sitsens bakkant. Var noggrann att sömmen på överdraget är trätt jämnt över sitsens kant. Överdrag finns till alla stoppdetaljer Se el kontakta Mercado för mer info om överdrag till stoppdetaljer.

25 Ryggplatta REAL 9000, REAL 9000 PLUS, REAL MOBIL 600 Artikelnr: Maj 009 Giltig från För att montera på en ny ryggplatta, skruva loss skruvarna () på baksidan av ryggplattan (3 skruvar på den höga ryggplattan och skruvar på den låga) med Mercado nyckeln. Montera därefter på den nya ryggplattan och skruva åt skruvarna igen.

26 Sidostöd REAL 9000 PLUS Artikelnr: 8030 Oktober 007 Giltig från Sidostöd fäste Plus Hö+Vä kpl. 76XX0 Sidostödskudde L 30x6 cm 76XX Sidostödskudde M 5x4 cm 76XX Sidostödskudde S 8x8 cm XX färgkoder finns i prislistan & utprovningsprotokollet. Montera enligt bilden nedan. Med skruv () justeras sidostödets höjd samt vinkel. Med skruv () justeras kuddens vinkel i djup samt bredd.

27 Spak REAL 9000 PLUS Artikelnr: April 009 Giltig från Sitthöjdsreglage u sits f Vs 9000 Vuxen Plus Hö/Vä Ställbar Sitthöjdsreglage u sits f Vf 9000 Vuxen Plus Hö/Vä Ställbar Ringnyckel 3 mm Justera spaken med T-Nyckel 5 mm och 3 mm ringnyckel. Skruva up (). Välj önskat läge och dra åt. Mercados T-Nyckel
