1 Tillbehör Används till Publikationsnr MONTERING ANVISNINGAR (Vågformad nyckel) P/N 08L74-MJN-D10 VANLIGT MII Utfärdandedatum Februari 2014 LISTA ÖVER DELAR (1) (2) (3) 1 INRE LÅSCYLINDER (Vågformad nyckel) Säljs separat Använd inte urtagen. (1) (7) (6) (5) (4) (3) (2) Används inte. (8) (9) (10) (11) (12) (13) (4) (5) Nr Beskrivning Kvantitet ((( URL-papper 1 ((( Övre lastbox 1 ((( Dyna på övre lastbox 1 ((( Platta 1 ((( Mellanlägg 1 Nr Beskrivning Kvantitet ((( Inre cylinder 1 ((( Tillhållare nr 1 6 ((( Tillhållare nr 2 6 ((( Tillhållare nr 3 6 ((( Tillhållare nr 4 6 ((( Tillhållare nr 5 6 ((( Tillhållare nr 6 6 ((( Undertillhållare A 1 ((( Undertillhållare B 1 (((( Fjäder (silver) 13 (((( Ändtillhållare 2 (((( Stoppfjäder (svart) 2 (((( Fett 1 DELAR TILL 1 LÅSENHET Säljs separat (5) (2) (4) (3) (1) Nr Beskrivning Kvantitet ((( Cylinderenhet 1 ((( Inre förband 1 ((( Fjäderplatta 1 ((( Bricka (används ej) 1 ((( E-ring Honda Motor Co., Ltd. Alla rättigheter förbehålles. 1 av MJN-D003_Swedish

(8) (9) (10) (11) (12) (13) (4) (5) Nr Beskrivning Kvantitet ((( URL-papper 1 ((( Övre lastbox 1 ((( Dyna på övre lastbox 1 ((( Platta 1 ((( Mellanlägg 1 Nr Beskrivning Kvantitet ((( Inre cylinder 1

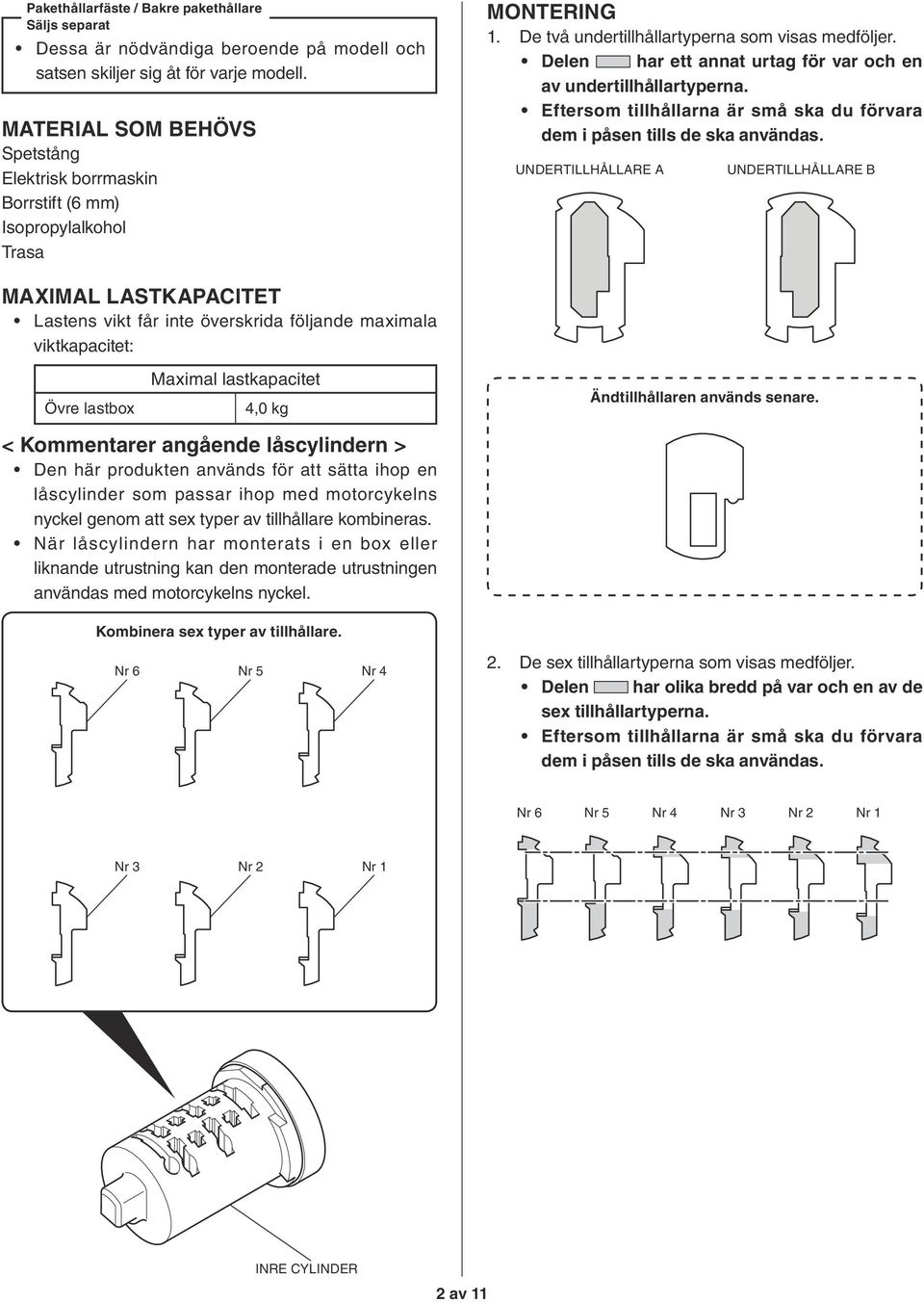

2 Pakethållarfäste / Bakre pakethållare Säljs separat Dessa är nödvändiga beroende på modell och satsen skiljer sig åt för varje modell. MATERIAL SOM BEHÖVS Spetstång Elektrisk borrmaskin Borrstift (6 mm) Isopropylalkohol Trasa MAXIMAL LASTKAPACITET Lastens vikt får inte överskrida följande maximala viktkapacitet: Övre lastbox Maximal lastkapacitet 4,0 kg MONTERING 1. De två undertillhållartyperna som visas medföljer. Delen har ett annat urtag för var och en av undertillhållartyperna. Eftersom tillhållarna är små ska du förvara dem i påsen tills de ska användas. UNDER A UNDER B Ändtillhållaren används senare. < Kommentarer angående låscylindern > Den här produkten används för att sätta ihop en låscylinder som passar ihop med motorcykelns nyckel genom att sex typer av tillhållare kombineras. När låscylindern har monterats i en box eller liknande utrustning kan den monterade utrustningen användas med motorcykelns nyckel. Kombinera sex typer av tillhållare. Nr 6 Nr 5 Nr 4 2. De sex tillhållartyperna som visas medföljer. Delen har olika bredd på var och en av de sex tillhållartyperna. Eftersom tillhållarna är små ska du förvara dem i påsen tills de ska användas. Nr 6 Nr 5 Nr 4 Nr 3 Nr 2 Nr 1 Nr 3 Nr 2 Nr 1 2 av 11

lastkapacitet 4,0 kg MONTERING 1. De två undertillhållartyperna som visas medföljer. Delen har ett annat urtag för var och en av undertillhållartyperna.

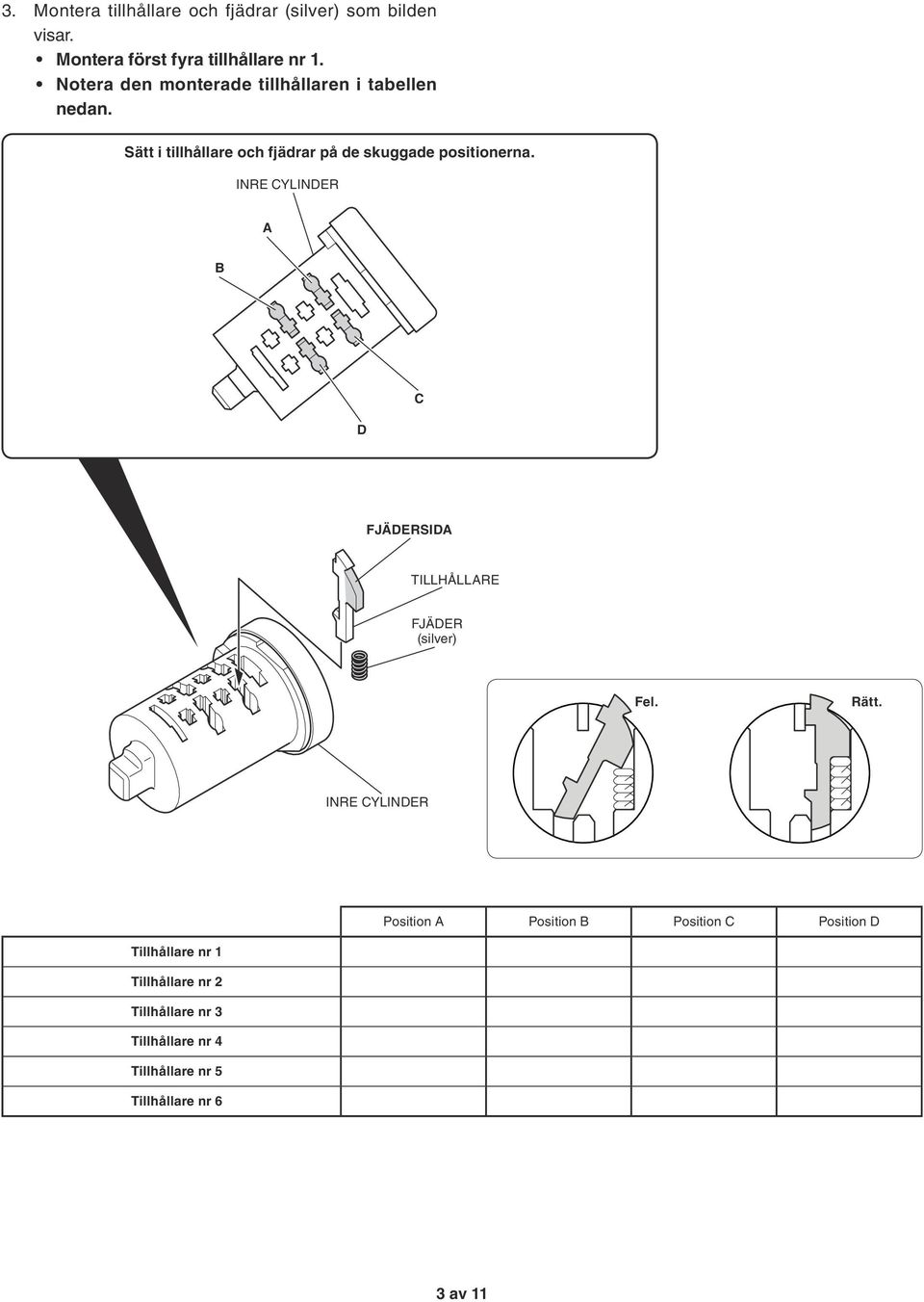

3 3. Montera tillhållare och fjädrar (silver) som bilden visar. Montera först fyra tillhållare nr 1. Notera den monterade tillhållaren i tabellen nedan. Sätt i tillhållare och fjädrar på de skuggade positionerna. A B D C FJÄDERSIDA FJÄDER (silver) Fel. Rätt. Position A Position B Position C Position D Tillhållare nr 1 Tillhållare nr 2 Tillhållare nr 3 Tillhållare nr 4 Tillhållare nr 5 Tillhållare nr 6 3 av 11

Sätt i tillhållare och fjädrar på de skuggade positionerna. A B D C FJÄDERSIDA FJÄDER (silver) Fel.

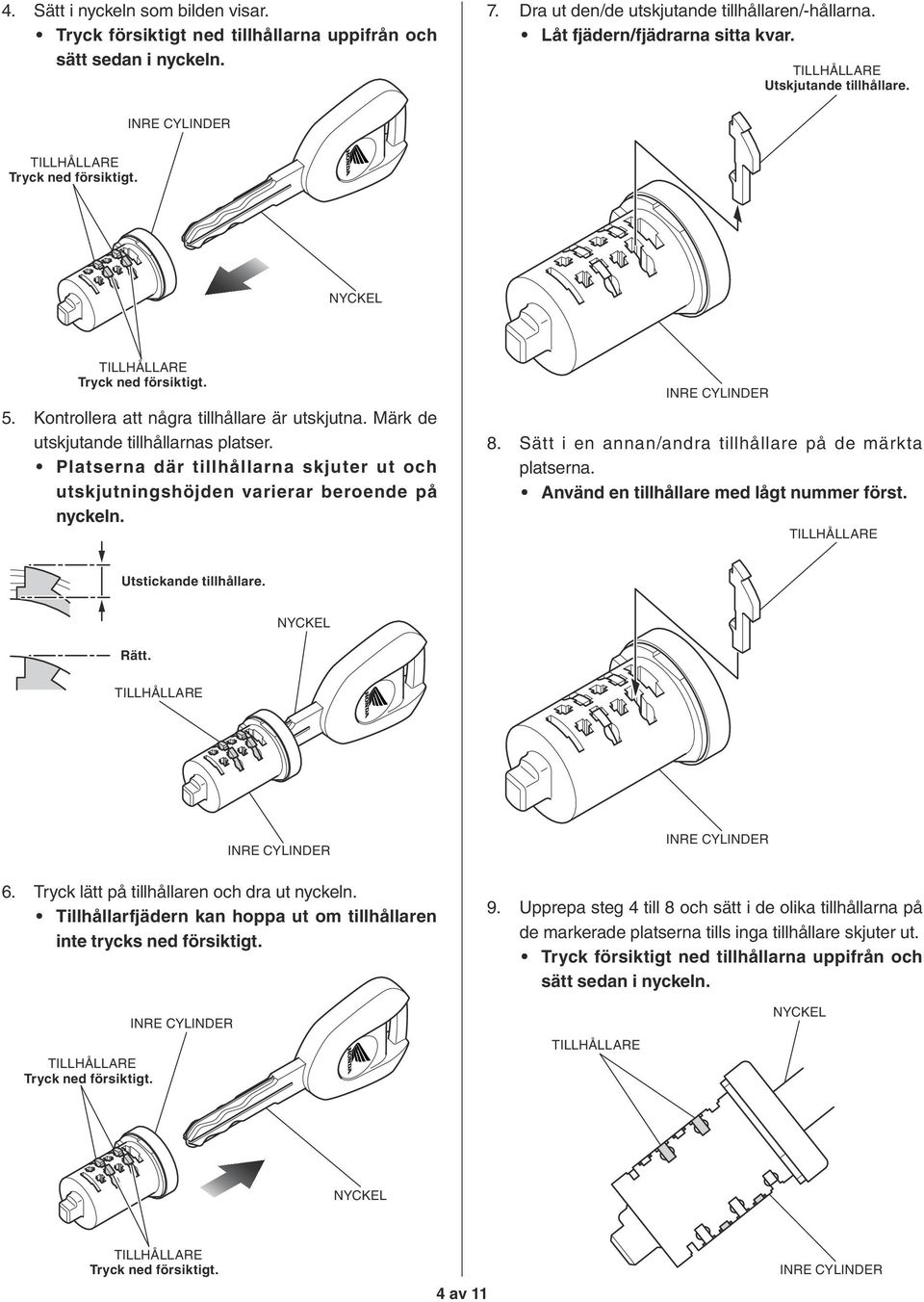

4 4. Sätt i nyckeln som bilden visar. Tryck försiktigt ned tillhållarna uppifrån och sätt sedan i nyckeln. 7. Dra ut den/de utskjutande tillhållaren/-hållarna. Låt fjädern/fjädrarna sitta kvar. Utskjutande tillhållare. Tryck ned försiktigt. Tryck ned försiktigt. 5. Kontrollera att några tillhållare är utskjutna. Märk de utskjutande tillhållarnas platser. Platserna där tillhållarna skjuter ut och utskjutningshöjden varierar beroende på nyckeln. 8. Sätt i en annan/andra tillhållare på de märkta platserna. Använd en tillhållare med lågt nummer först. Utstickande tillhållare. Rätt. 6. Tryck lätt på tillhållaren och dra ut nyckeln. Tillhållarfjädern kan hoppa ut om tillhållaren inte trycks ned försiktigt. 9. Upprepa steg 4 till 8 och sätt i de olika tillhållarna på de markerade platserna tills inga tillhållare skjuter ut. Tryck försiktigt ned tillhållarna uppifrån och sätt sedan i nyckeln. Tryck ned försiktigt. Tryck ned försiktigt. 4 av 11

Platserna där tillhållarna skjuter ut och utskjutningshöjden varierar beroende på nyckeln. 8. Sätt i en annan/andra tillhållare på de märkta platserna. Använd en tillhållare med lågt nummer först.

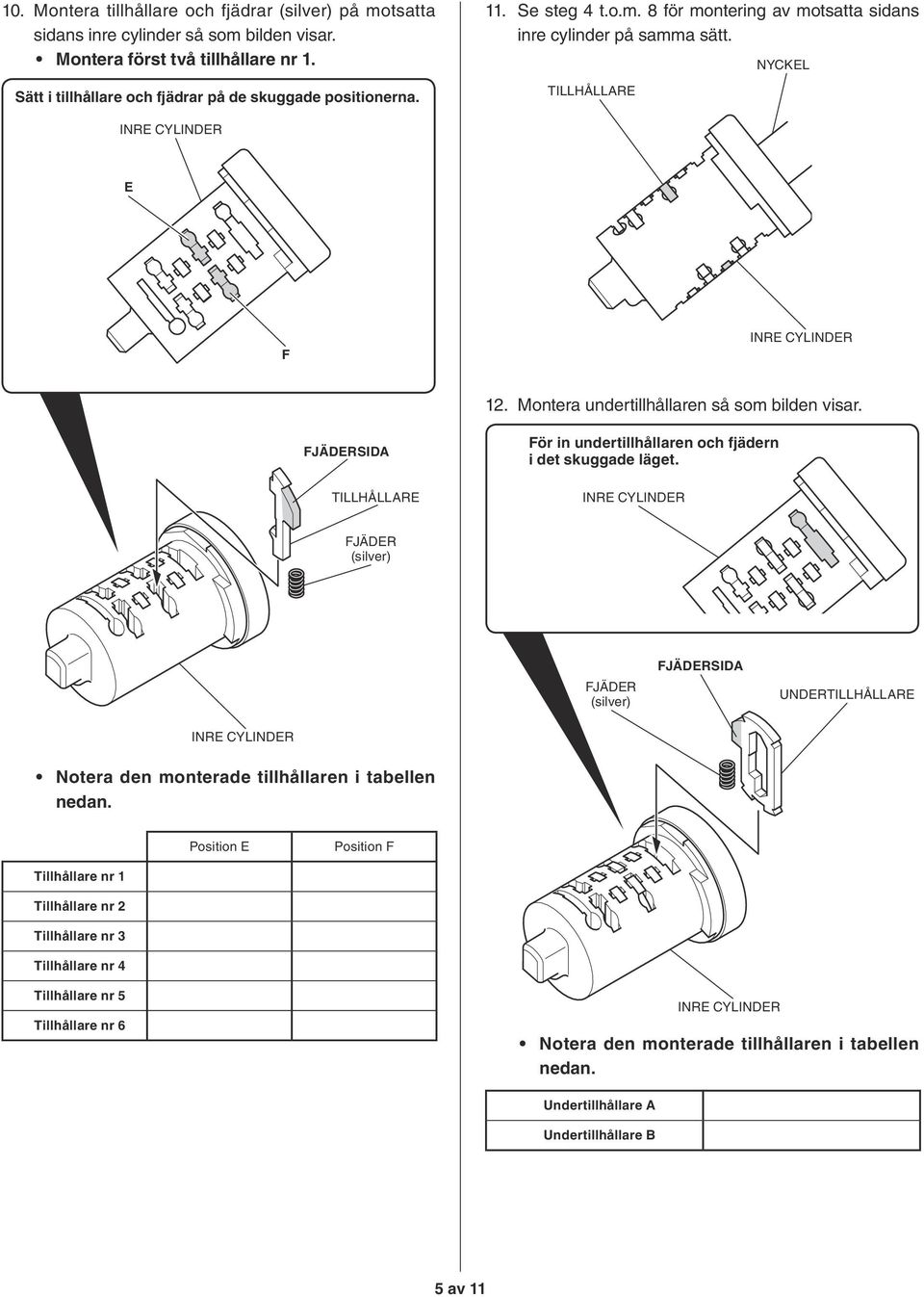

5 10. Montera tillhållare och fjädrar (silver) på motsatta sidans inre cylinder så som bilden visar. Montera först två tillhållare nr 1. Sätt i tillhållare och fjädrar på de skuggade positionerna. 11. Se steg 4 t.o.m. 8 för montering av motsatta sidans inre cylinder på samma sätt. E F 12. Montera undertillhållaren så som bilden visar. FJÄDERSIDA För in undertillhållaren och fjädern i det skuggade läget. FJÄDER (silver) FJÄDER (silver) FJÄDERSIDA UNDER Notera den monterade tillhållaren i tabellen nedan. Position E Position F Tillhållare nr 1 Tillhållare nr 2 Tillhållare nr 3 Tillhållare nr 4 Tillhållare nr 5 Tillhållare nr 6 Notera den monterade tillhållaren i tabellen nedan. Undertillhållare A Undertillhållare B 5 av 11

Montera undertillhållaren så som bilden visar. FJÄDERSIDA För in undertillhållaren och fjädern i det skuggade läget.

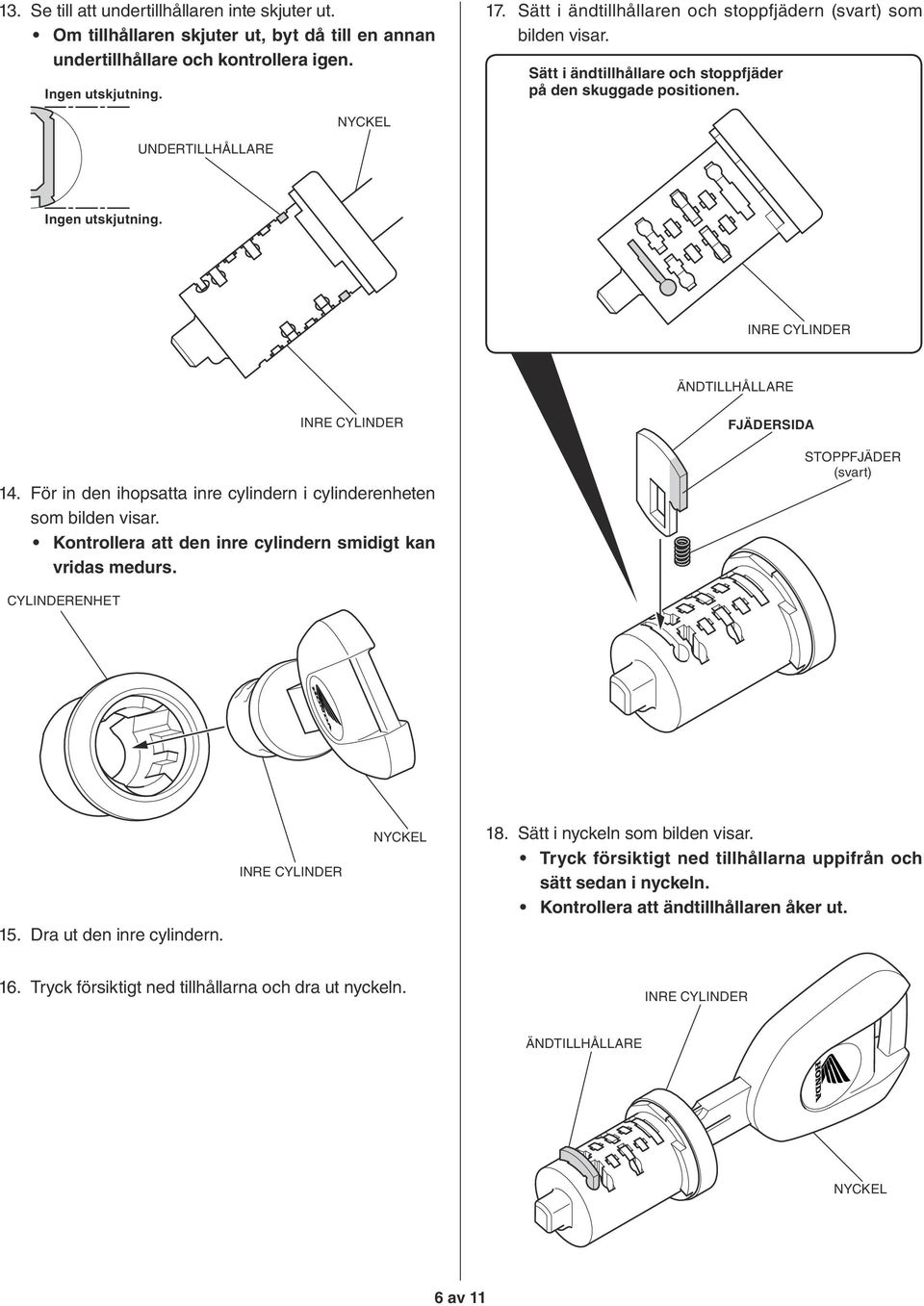

6 13. Se till att undertillhållaren inte skjuter ut. Om tillhållaren skjuter ut, byt då till en annan undertillhållare och kontrollera igen. Ingen utskjutning. 17. Sätt i ändtillhållaren och stoppfjädern (svart) som bilden visar. Sätt i ändtillhållare och stoppfjäder på den skuggade positionen. UNDER Ingen utskjutning. ÄND 14. För in den ihopsatta inre cylindern i cylinderenheten som bilden visar. Kontrollera att den inre cylindern smidigt kan vridas medurs. FJÄDERSIDA STOPPFJÄDER (svart) CYLINDERENHET 15. Dra ut den inre cylindern. 18. Sätt i nyckeln som bilden visar. Tryck försiktigt ned tillhållarna uppifrån och sätt sedan i nyckeln. Kontrollera att ändtillhållaren åker ut. 16. Tryck försiktigt ned tillhållarna och dra ut nyckeln. ÄND 6 av 11

För in den ihopsatta inre cylindern i cylinderenheten som bilden visar. Kontrollera att den inre cylindern smidigt kan vridas medurs. FJÄDERSIDA STOPPFJÄDER (svart) CYLINDERENHET 15.

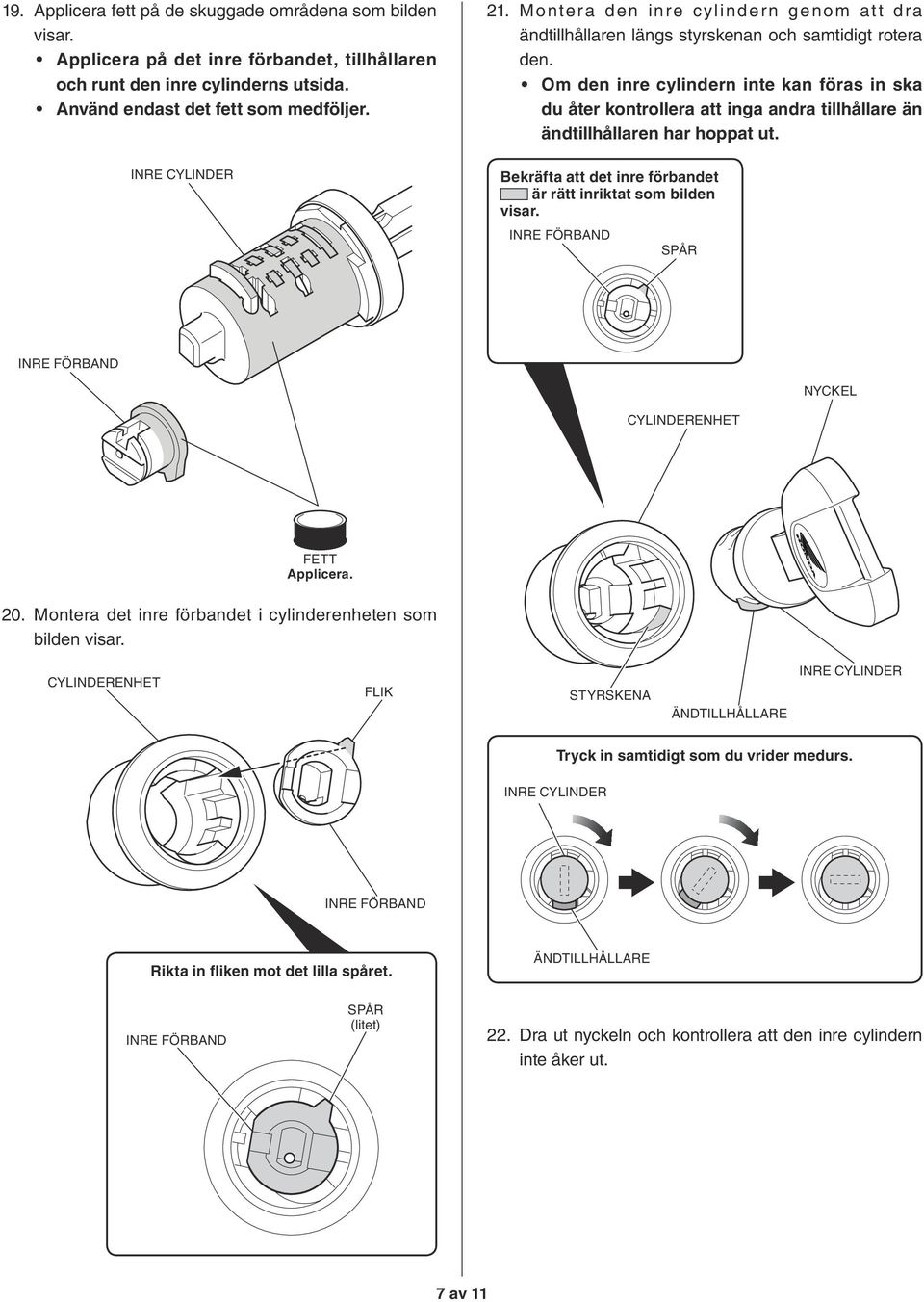

7 19. Applicera fett på de skuggade områdena som bilden visar. Applicera på det inre förbandet, tillhållaren och runt den inre cylinderns utsida. Använd endast det fett som medföljer. 21. Montera den inre cylindern genom att dra ändtillhållaren längs styrskenan och samtidigt rotera den. Om den inre cylindern inte kan föras in ska du åter kontrollera att inga andra tillhållare än ändtillhållaren har hoppat ut. Bekräfta att det inre förbandet är rätt inriktat som bilden visar. INRE FÖRBAND SPÅR INRE FÖRBAND CYLINDERENHET FETT Applicera. 20. Montera det inre förbandet i cylinderenheten som bilden visar. CYLINDERENHET FLIK STYRSKENA ÄND Tryck in samtidigt som du vrider medurs. INRE FÖRBAND Rikta in fliken mot det lilla spåret. ÄND INRE FÖRBAND SPÅR (litet) 22. Dra ut nyckeln och kontrollera att den inre cylindern inte åker ut. 7 av 11

Om den inre cylindern inte kan föras in ska du åter kontrollera att inga andra tillhållare än ändtillhållaren har hoppat ut. Bekräfta att det inre förbandet är rätt inriktat som bilden visar.

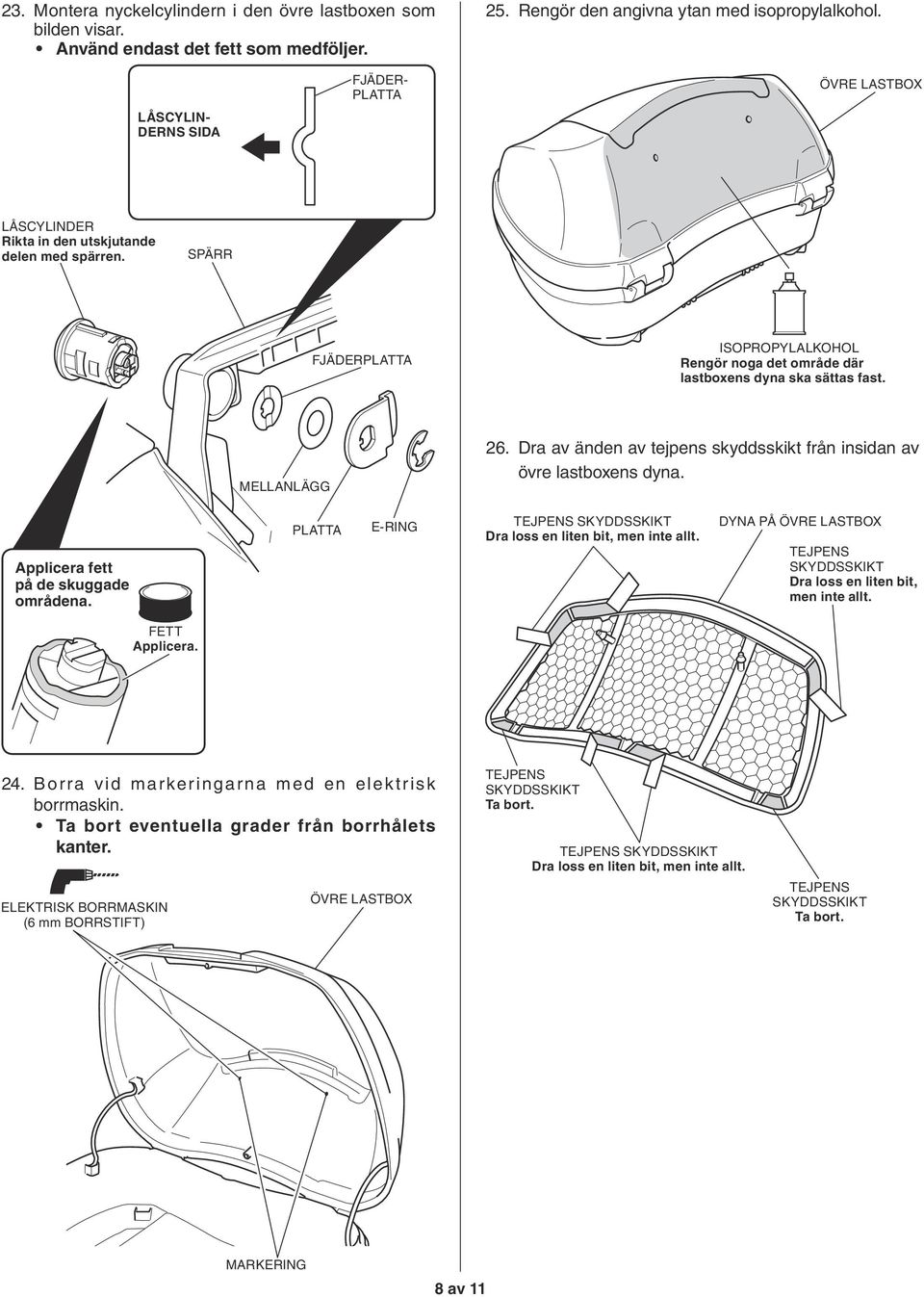

8 23. Montera nyckelcylindern i den övre lastboxen som bilden visar. Använd endast det fett som medföljer. 25. Rengör den angivna ytan med isopropylalkohol. LÅSCYLIN- DERNS SIDA FJÄDER- PLATTA LÅSCYLINDER Rikta in den utskjutande delen med spärren. SPÄRR FJÄDERPLATTA ISOPROPYLALKOHOL Rengör noga det område där lastboxens dyna ska sättas fast. MELLANLÄGG 26. Dra av änden av tejpens skyddsskikt från insidan av övre lastboxens dyna. Applicera fett på de skuggade områdena. PLATTA E-RING TEJPENS SKYDDSSKIKT Dra loss en liten bit, men inte allt. DYNA PÅ TEJPENS SKYDDSSKIKT Dra loss en liten bit, men inte allt. FETT Applicera. 24. Borra vid markeringarna med en elektrisk borrmaskin. Ta bort eventuella grader från borrhålets kanter. ELEKTRISK BORRMASKIN (6 mm BORRSTIFT) TEJPENS SKYDDSSKIKT Ta bort. TEJPENS SKYDDSSKIKT Dra loss en liten bit, men inte allt. TEJPENS SKYDDSSKIKT Ta bort. MARKERING 8 av 11

MELLANLÄGG 26. Dra av änden av tejpens skyddsskikt från insidan av övre lastboxens dyna. Applicera fett på de skuggade områdena. PLATTA E-RING TEJPENS SKYDDSSKIKT Dra loss en liten bit, men inte allt.

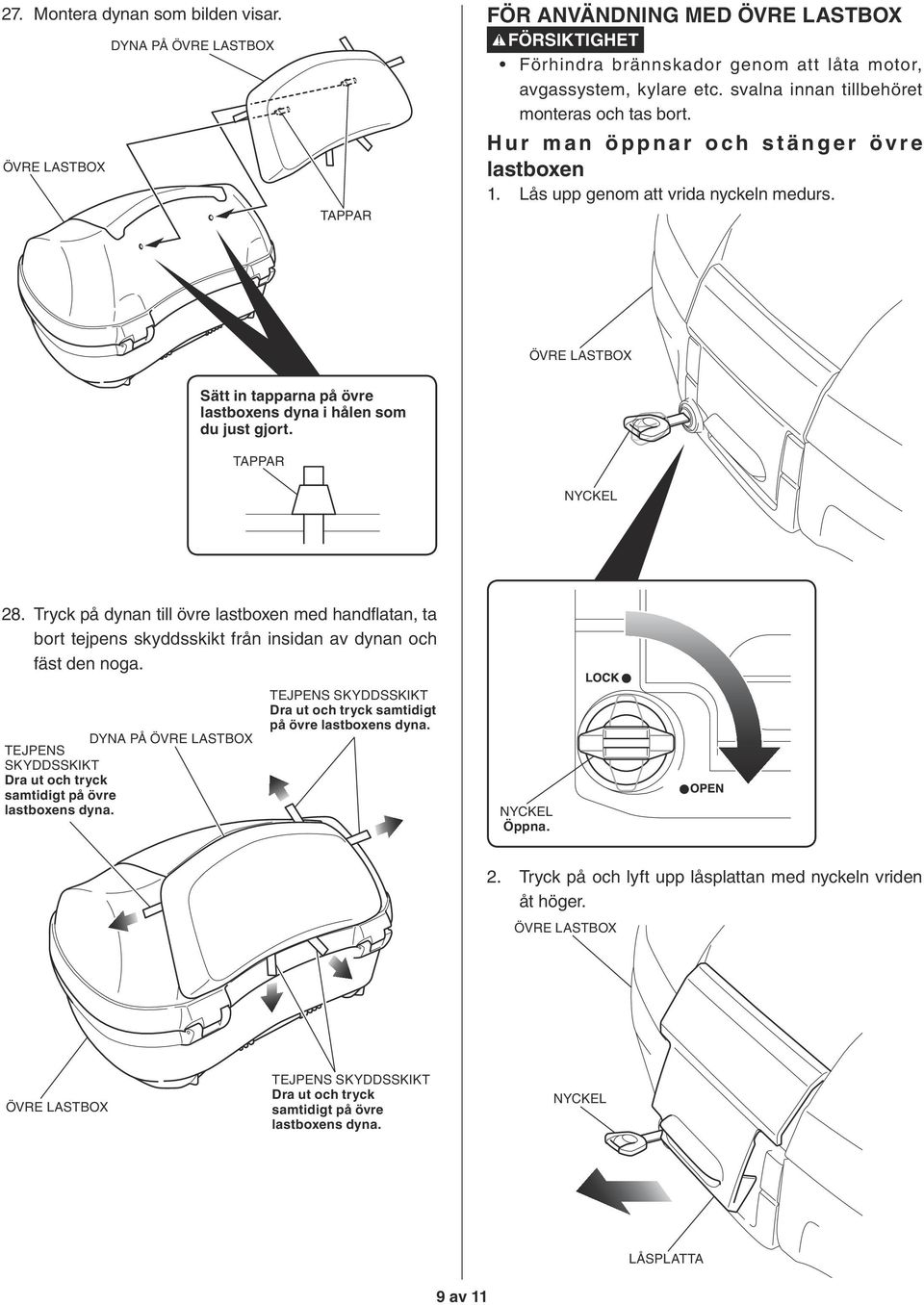

9 27. Montera dynan som bilden visar. DYNA PÅ TAPPAR FÖR ANVÄNDNING MED FÖRSIKTIGHET Förhindra brännskador genom att låta motor, avgassystem, kylare etc. svalna innan tillbehöret monteras och tas bort. H u r m a n ö p p n a r o c h s t ä n g e r öv r e lastboxen 1. Lås upp genom att vrida nyckeln medurs. Sätt in tapparna på övre lastboxens dyna i hålen som du just gjort. TAPPAR 28. Tryck på dynan till övre lastboxen med handflatan, ta bort tejpens skyddsskikt från insidan av dynan och fäst den noga. DYNA PÅ TEJPENS SKYDDSSKIKT Dra ut och tryck samtidigt på övre lastboxens dyna. TEJPENS SKYDDSSKIKT Dra ut och tryck samtidigt på övre lastboxens dyna. Öppna. 2. Tryck på och lyft upp låsplattan med nyckeln vriden åt höger. TEJPENS SKYDDSSKIKT Dra ut och tryck samtidigt på övre lastboxens dyna. LÅSPLATTA 9 av 11

Tryck på dynan till övre lastboxen med handflatan, ta bort tejpens skyddsskikt från insidan av dynan och fäst den noga. DYNA PÅ TEJPENS SKYDDSSKIKT Dra ut och tryck samtidigt på övre lastboxens dyna.

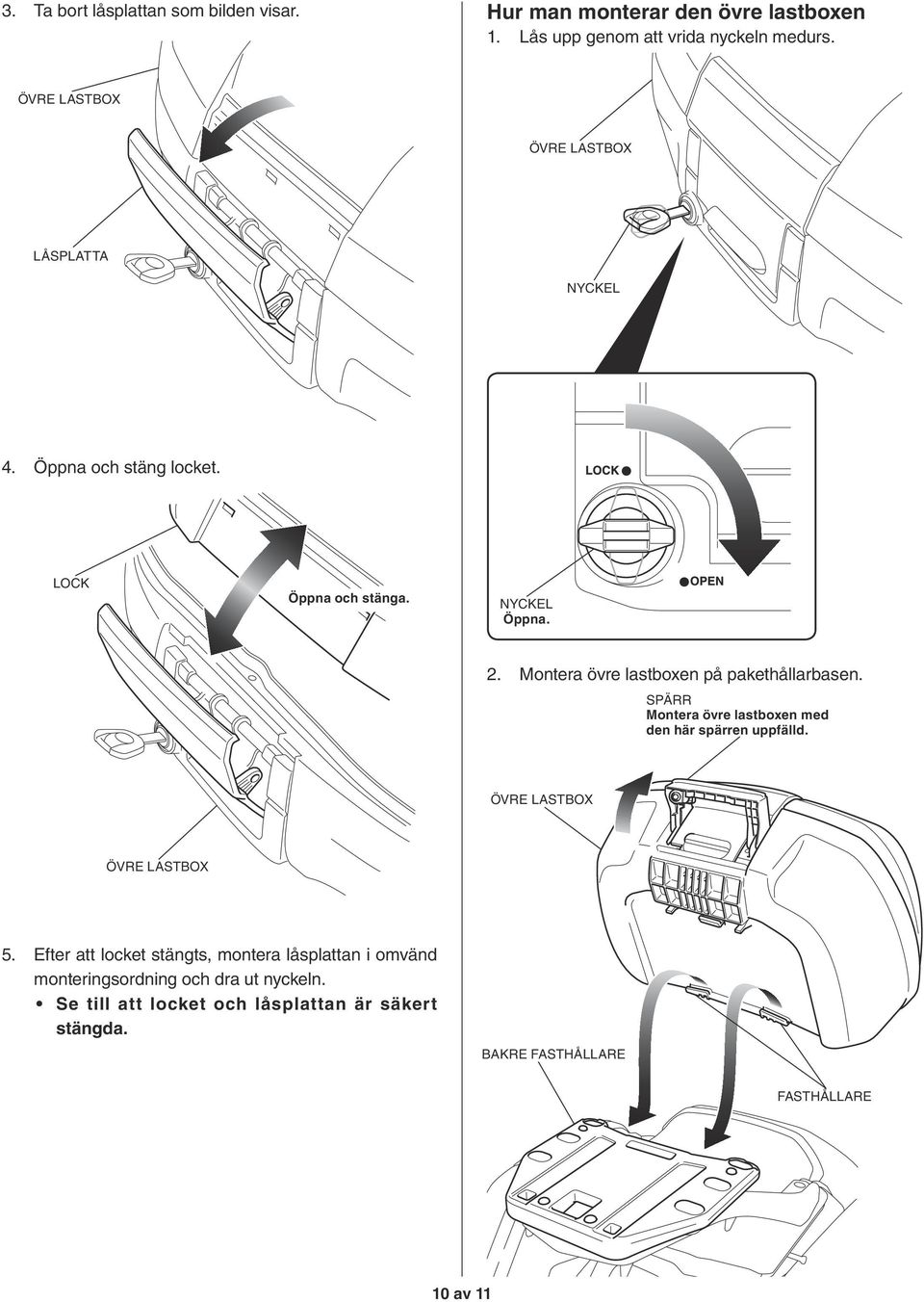

10 3. Ta bort låsplattan som bilden visar. Hur man monterar den övre lastboxen 1. Lås upp genom att vrida nyckeln medurs. LÅSPLATTA 4. Öppna och stäng locket. LOCK Öppna och stänga. Öppna. 2. Montera övre lastboxen på pakethållarbasen. SPÄRR Montera övre lastboxen med den här spärren uppfälld. 5. Efter att locket stängts, montera låsplattan i omvänd monteringsordning och dra ut nyckeln. Se till att locket och låsplattan är säkert stängda. BAKRE FASTHÅLLARE FASTHÅLLARE 10 av 11

SPÄRR Montera övre lastboxen med den här spärren uppfälld. 5.

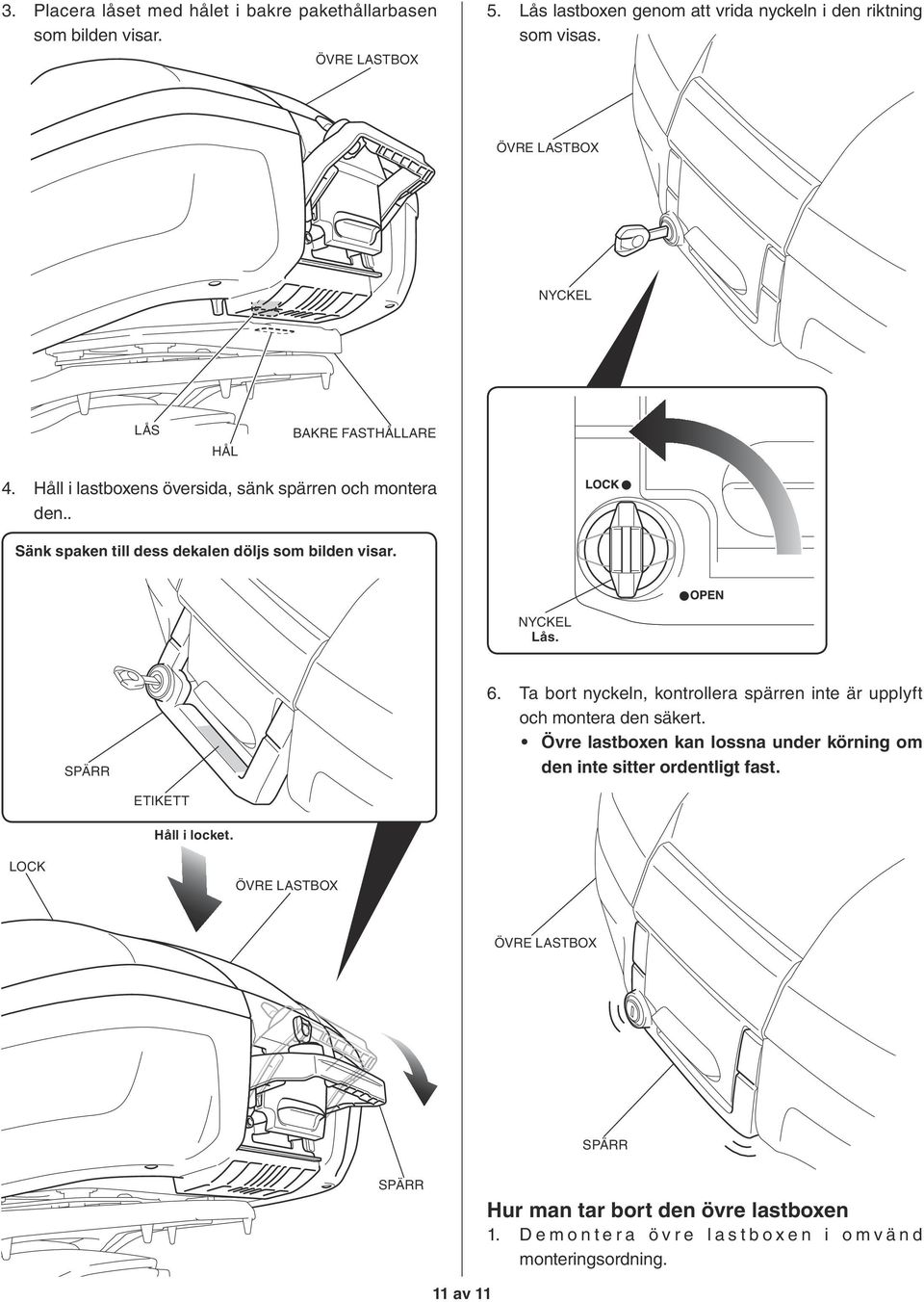

11 3. Placera låset med hålet i bakre pakethållarbasen som bilden visar. 5. Lås lastboxen genom att vrida nyckeln i den riktning som visas. LÅS HÅL BAKRE FASTHÅLLARE 4. Håll i lastboxens översida, sänk spärren och montera den.. Sänk spaken till dess dekalen döljs som bilden visar. Lås. SPÄRR 6. Ta bort nyckeln, kontrollera spärren inte är upplyft och montera den säkert. Övre lastboxen kan lossna under körning om den inte sitter ordentligt fast. ETIKETT Håll i locket. LOCK SPÄRR SPÄRR Hur man tar bort den övre lastboxen 1. Demontera övre lastboxen i omvänd monteringsordning. 11 av 11

SPÄRR 6. Ta bort nyckeln, kontrollera spärren inte är upplyft och montera den säkert.
